苏科版（2024）物理八年级上册 第三章 光的折射 透镜 章节测试（试卷含答案）

这是一份苏科版（2024）物理八年级上册 第三章 光的折射 透镜 章节测试（试卷含答案），文件包含第三章光的折射透镜章节测试原卷docx、第三章光的折射透镜docx等2份试卷配套教学资源，其中试卷共20页， 欢迎下载使用。

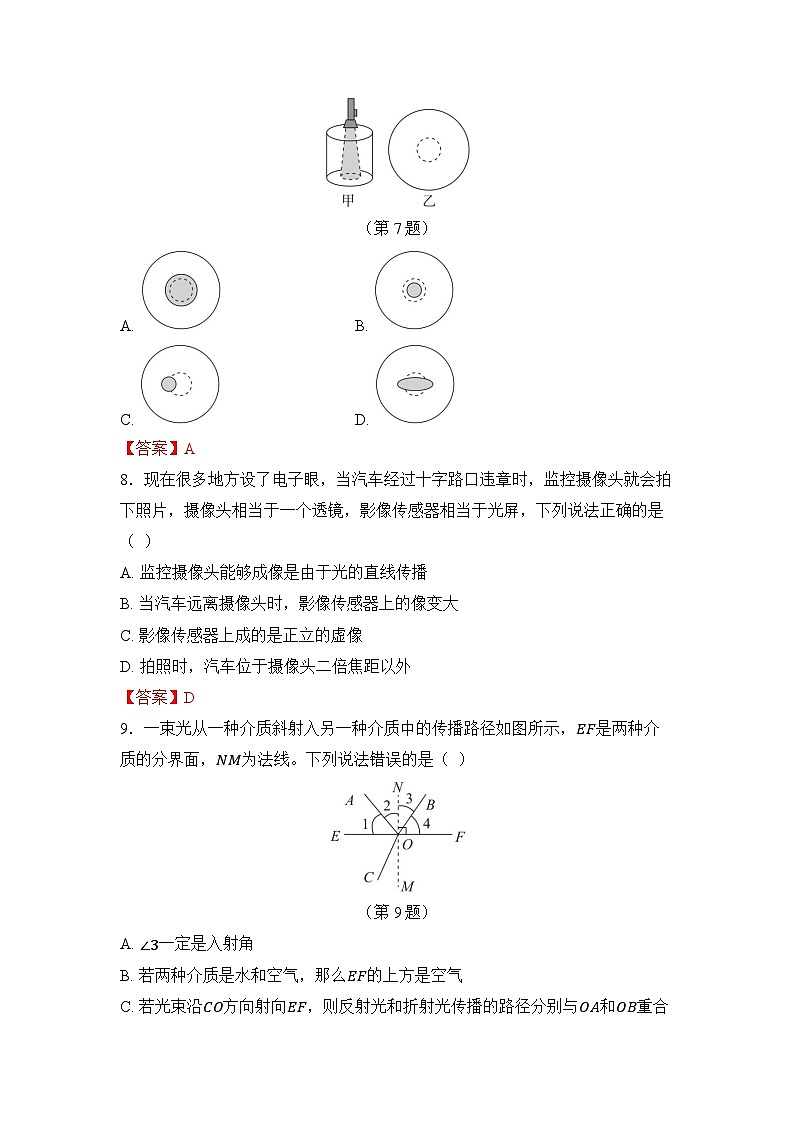

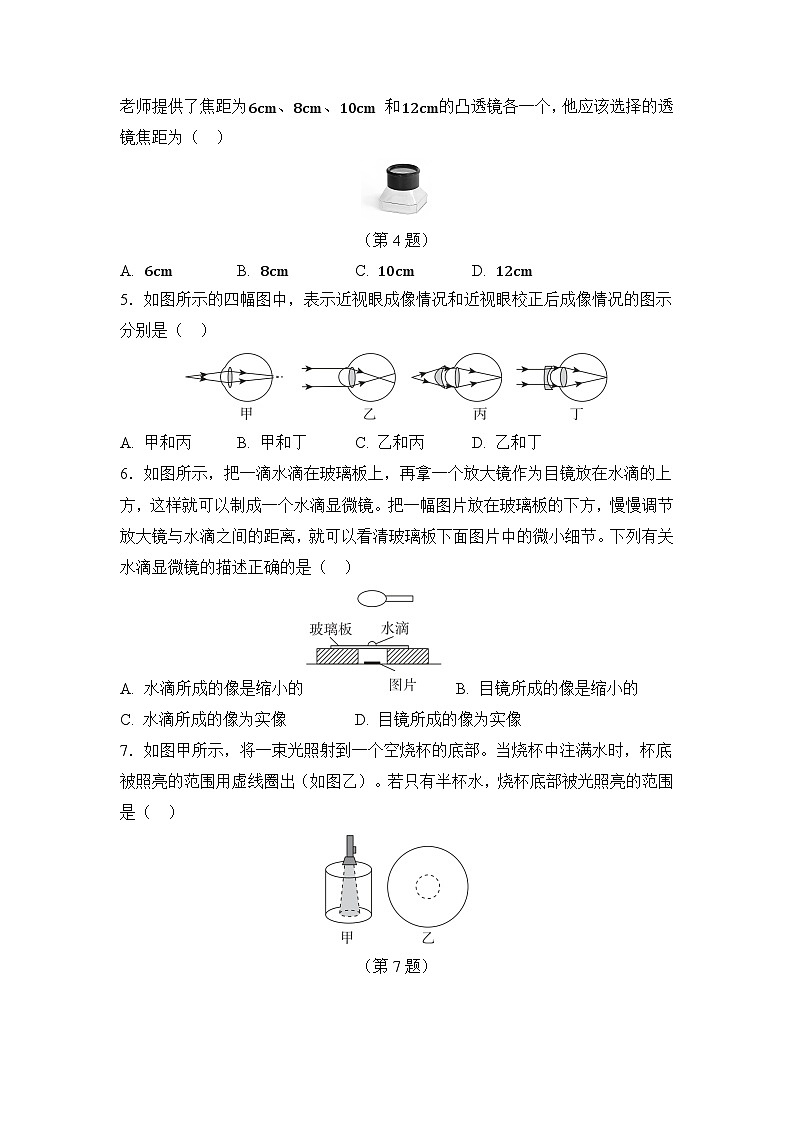

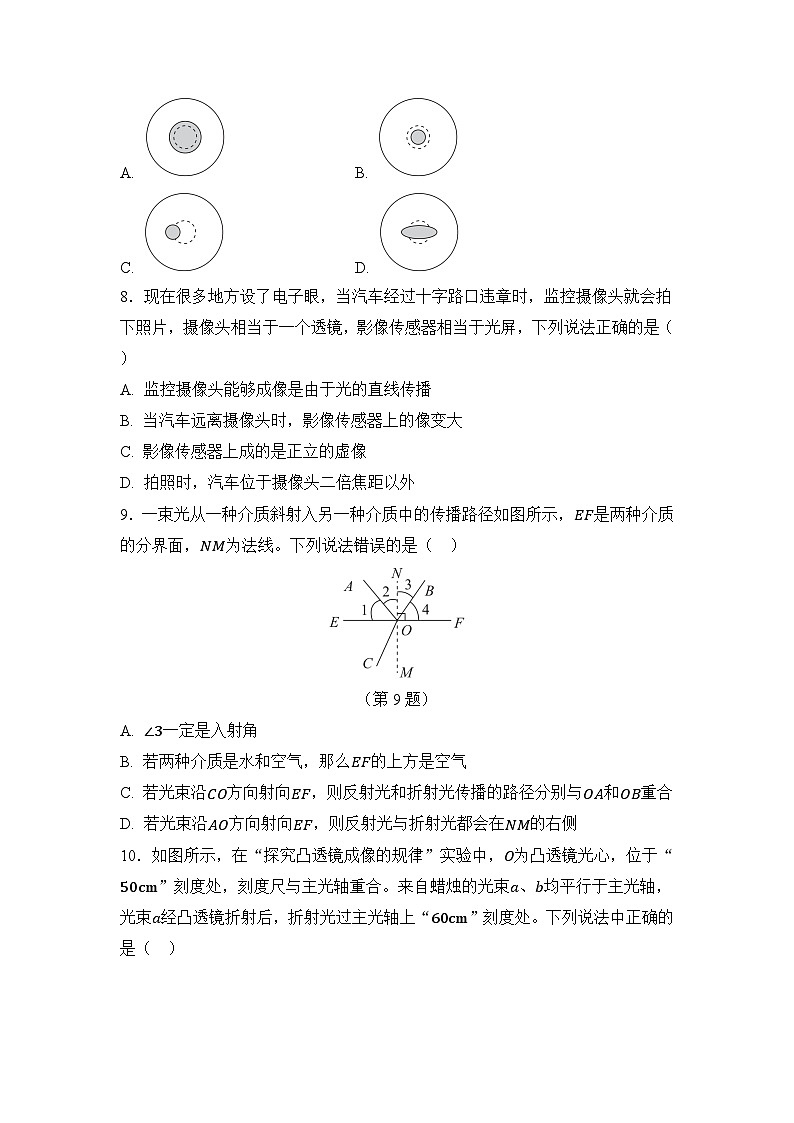

第三章 光的折射 透镜 章节测试一、选择题（每小题只有一个选项符合题意，每小题2分，共20分）1．唐代储光羲《钓鱼湾》中“潭清疑水浅”蕴含了光学知识，下列光现象成因与此相同的是（ ） A. 山的“倒影” B. 小孔成像 C. “手影”游戏 D. 水中“折筷”2．如图所示，一个透明均匀的玻璃球被摔碎成三部分，下列说法正确的是（ ）（第2题）A. ①②都是凸透镜 B. ①③对光具有会聚作用C. ②③对光具有发散作用 D. 只有①对光具有会聚作用3．如图所示，将刻度尺斜插入水中，从水面上看去，水中部分刻度尺的刻度情况是（ ）（第3题）A. 变得疏了 B. 变得密了C. 一部分变疏一部分变密 D. 疏密没有变化4．在一次生物实验课上，小明不小心把昆虫观察盒（如图所示）盒盖上的凸透镜打碎了，盒盖上是一个凸透镜，盒盖到盒底的距离为10cm，利用盒盖上的凸透镜能成正立放大像的原理可以方便地观察到盒底的小昆虫，为了修好观察盒，老师提供了焦距为6cm、8cm、10cm 和12cm的凸透镜各一个，他应该选择的透镜焦距为（ ）（第4题）A. 6cm B. 8cm C. 10cm D. 12cm5．如图所示的四幅图中，表示近视眼成像情况和近视眼校正后成像情况的图示分别是（ ）A. 甲和丙 B. 甲和丁 C. 乙和丙 D. 乙和丁6．如图所示，把一滴水滴在玻璃板上，再拿一个放大镜作为目镜放在水滴的上方，这样就可以制成一个水滴显微镜。把一幅图片放在玻璃板的下方，慢慢调节放大镜与水滴之间的距离，就可以看清玻璃板下面图片中的微小细节。下列有关水滴显微镜的描述正确的是（ ）A. 水滴所成的像是缩小的 B. 目镜所成的像是缩小的C. 水滴所成的像为实像 D. 目镜所成的像为实像7．如图甲所示，将一束光照射到一个空烧杯的底部。当烧杯中注满水时，杯底被照亮的范围用虚线圈出（如图乙）。若只有半杯水，烧杯底部被光照亮的范围是（ ）（第7题）A. B. C. D. 8．现在很多地方设了电子眼，当汽车经过十字路口违章时，监控摄像头就会拍下照片，摄像头相当于一个透镜，影像传感器相当于光屏，下列说法正确的是（ ）A. 监控摄像头能够成像是由于光的直线传播B. 当汽车远离摄像头时，影像传感器上的像变大C. 影像传感器上成的是正立的虚像D. 拍照时，汽车位于摄像头二倍焦距以外9．一束光从一种介质斜射入另一种介质中的传播路径如图所示，EF是两种介质的分界面，NM为法线。下列说法错误的是（ ）（第9题）A. ∠3一定是入射角B. 若两种介质是水和空气，那么EF的上方是空气C. 若光束沿CO方向射向EF，则反射光和折射光传播的路径分别与OA和OB重合D. 若光束沿AO方向射向EF，则反射光与折射光都会在NM的右侧10．如图所示，在“探究凸透镜成像的规律”实验中，O为凸透镜光心，位于“50cm”刻度处，刻度尺与主光轴重合。来自蜡烛的光束a、b均平行于主光轴，光束a经凸透镜折射后，折射光过主光轴上“60cm”刻度处。下列说法中正确的是（ ）A. 该凸透镜的焦距为60cmB. 此时烛焰经凸透镜成像的特点与投影仪成像特点相同C. 光束b经凸透镜折射后，折射光交主光轴上“50∼60cm”刻度之间D. 仅改用焦距为5cm的凸透镜继续实验，烛焰的像将左移二、填空题（每空1分，共22分）11．响尾蛇可以靠对光的敏锐感知来捕食，这种光是_ _ _ _ _ _ ；电焊工在焊接时要戴上护眼罩，这主要是为了防止_ _ _ _ _ _ 对眼睛造成伤害。若将电视机的红外线遥控器对着温度传感器，一会儿后，传感器的示数将_ _ （选填“变大”“变小”或“不变”）。12．诗句“大漠孤烟直，长河落日圆”给我们展现了一幅美丽的画卷。其实诗人观察到的落日并非太阳的实际位置，而是太阳光经过不均匀的大气层发生_ _ 所成的像，太阳实际在图中（选填“甲”或“乙”）的位置，若大气层消失，则白天的时间会_ _ （选填“变长”“变短”或“不变”）。（第12题）13．把幻灯片放在教学用的投影仪上，如图所示，在这里平面镜的作用是_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ ，如果要使屏幕上得到更大的清晰的像，应使投影仪_ _ （选填“远离”或“靠近”）屏幕，并把透镜向（选填“上”或“下”）移动。（第13题）14．如图所示，在光屏上得到了一个清晰的像（未画出），这个像是_ _ （选填“放大”“缩小”或“等大”）的。若将蜡烛换成一个指针发光的钟表，其表面正对透镜，人眼将看到指针所成的像_ _ _ _ _ _ （选填“顺时针”或“逆时针”）转动。15．飞秒激光持续时间只有几个飞秒（1飞秒= 千万亿分之一秒），被用于眼科手术，被誉为继波前像差技术之后“屈光手术的又一次革命”。如图所示，削去眼角膜上的一部分组织并从切口取出，从而使眼角膜相当于戴上了一个透镜，达到矫正近视的目的，手术完成后经过眼球折光系统所成像的性质_ _ （选填“改变”或“不变”）。已知透镜的折光本领可用焦距f的倒数（焦度D）来表示，即D=1f(f单位：m，D的单位：m−1)。度数就是透镜的焦度D乘100的值。由此可知500度镜片的焦距是_ _ m。仅仅依靠飞秒激光技术是不能重获完美视力的，作为中学生，保护视力你会如何做？答：_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ （写一点）。（第15题）16．如图所示是小阳制作的多用途手电筒，AB处是可插入幻灯片的小插口，CDFE是可左右伸缩的套筒，DF处装入凸透镜。当手电筒作照明用时，调节套筒，使灯泡灯丝处于凸透镜的_ _ 位置，射出平行光线。在此基础上，作幻灯机使用时，在AB处_ _ （选填“倒着”或“正着”）插入幻灯片，接下来把套筒向（选填“左”或“右”）移动，才能在前方屏幕上观察到像；若凸透镜上不小心落了一只小甲虫，则屏幕上的像将_ _ （选填“依然”或“不”）完整。（第16题）17．小金购买了一个天文望远镜，他拆解后发现，天文望远镜的目镜和物镜都是凸透镜，查阅资料后找到了如图所示的原理图，若物镜的焦距为f1，目镜的焦距为f2，物镜所起的作用相当于一个_ _ _ _ _ _ （选填“照相机”“投影仪”或“放大镜”），物镜成像的像距v范围是_ _ _ _ _ _ _ _ _ _ _ _ _ _ ，若f2变大，则最后所成的像将_ _ （选填“变大”“变小”或“不变”）。三、解答题（第18、19题各2分，第20题6分，第21题12分，第22题6分，共28分）18．如图所示，一条光线从水中斜射向水面时发生了折射，OA为折射光线，请在图中作出大致的入射光线并标出折射角的度数。（第18题）19．如图所示，凸透镜和凹透镜的一侧焦点重合，请完成光路图。（第19题）20．如图所示是某同学利用光具盘探究光从空气斜射入玻璃中时的光路，经过多次实验，将数据记录在表格中：（1） 实验中，光具盘除了能读出入射角和折射角大小外，还有_ _ _ _ _ _ _ _ 的作用。（2） 分析表格中的数据，你能得出结论：光从空气斜射入玻璃中时，_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。（写出一点即可）（3） 根据表格中的数据还可以判断：当光以40∘ 的入射角从空气射入玻璃中时，其折射角_ _ （选填“大于”“小于”或“等于”）30∘ 。（4） 当光以30∘ 的入射角从玻璃射入空气中时，其折射角是​∘ 。（5） 当光从空气垂直射入玻璃中时，入射角为_ _ _ _ ​∘ ，反射光线和折射光线的夹角为_ _ ​∘ 。21．某实验小组进行探究凸透镜成像规律的实验，操作如下：（1） 实验前，调整烛焰中心和光屏的中心在凸透镜的_ _ _ _ _ _ 上，这样做的目的是让_ _ _ _ _ _ _ _ _ _ _ _ _ _ 。（2） 正确测出凸透镜的焦距f，当物距uf时，烛焰成倒立放大或倒立缩小的像，小组同学们分析得出，像的虚实由_ _ _ _ _ _ _ _ 大小关系决定。（3） 当蜡烛、凸透镜和光屏处于图甲所示位置时，恰好在光屏上成清晰的像（未画出），此时光屏上成的是倒立、_ _ 的实像。（4） 若仅将图甲中的凸透镜换成焦距相同、直径较小的凸透镜，光屏上所成的像与原来所成的像相比会_ _ （选填“变小”“变暗”或“变不完整”）。（5） 若仅将图甲中的凸透镜换成直径相同、焦距稍小的凸透镜，需将光屏_ _ （选填“向左”或“向右”）移动才能在光屏上成清晰的像。（6） 在实验时，发现光屏上出现的像只有中间清晰，两侧却较模糊，小明只对凸透镜进行了调整就在光屏上得到了清晰的像，其调整是_ _ _ _ 。A. 左右适当移动凸透镜 B. 上下适当移动凸透镜C. 适当扭转凸透镜 D. 左右适当移动光屏（7） 将凸透镜、蜡烛及光屏置于光具座上（如图乙）做成像实验，记录每次成实像的物距u、像距v、物像间距Lu+v，绘出图像（以f 为长度单位）如图丙所示，由图可知，要想成实像，蜡烛与光屏的间距应满足L≥ _ _ _ _ _ _ （用f 表示）。物理学中，有一个凸透镜成像的“新概念”：放大率n=A′B′AB=vu，结合乙、丙两图，可知当物距u=1.5f时，n=_ _ _ _ 。22．小普同学用如图1所示的实验装置模拟图2中照相机成像的情况。图1实验装置中使用的是水凸透镜，利用注射器注水的方法可以连续改变水凸透镜的厚度D，从而改变凸透镜的焦距f。实验记录的数据如表所示，所用发光体“字符”的高度为3cm，水凸透镜的焦距f1>f2>f3。（1） 图2中的感光元件相当于图1中的_ _ 。（2） 根据序号1和序号2（或序号3和序号4、或序号5和序号6）的数据，分析比较焦距f、物距u、像距v以及像高ℎ的变化情况，可归纳得出初步结论：当凸透镜的焦距不变时，物距越大，像高越（选填“大”或“小”），像距与物距之比_ _ （选填“大于”“小于”或“等于”）像高与发光体“字符”高度之比。（3） 根据序号1和序号5（或序号2和序号3）中焦距f、物距u、像距v及物屏距离l的数据可知：保持物屏距离l（发光体“字符”到光屏的距离）不变，通过注射器调节使水凸透镜的焦距变小，要使光屏上成清晰的像，应移动水凸透镜的位置使物距u变大、像距v_ _ ，光屏上的像高ℎ_ _ 。（均选填“变大”“变小”或“不变”）（4） 如图3所示是图2中照相机的镜头。拍照片时，转动“变焦环”相当于用注射器调节水凸透镜的焦距，可在24∼70mm之间连续改变镜头的焦距；转动“对焦环”使镜头向外伸或向内缩，相当于在光具座上移动水凸透镜的位置调节物距和像距的大小。根据序号2、序号4和序号6的数据，若要使人在物屏距离l不同的情况下所成的像一样大，需要对照相机进行的相应操作是：_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。入射角α 10∘ 30∘ 45∘ 60∘ 折射角β 7.1∘ 20.7∘ 30∘ 37.8∘ 序号水凸透镜的焦距物距u/cm 像距v/cm 像高ℎ/cm 物屏距离l/cm 1f1 35.014.01.249.0230.015.01.545.03f2 34.610.40.945.0424.012.01.536.05f3 42.07.00.549.0618.09.01.527.0
