实验十三：用多用电表测量电学中的物理量

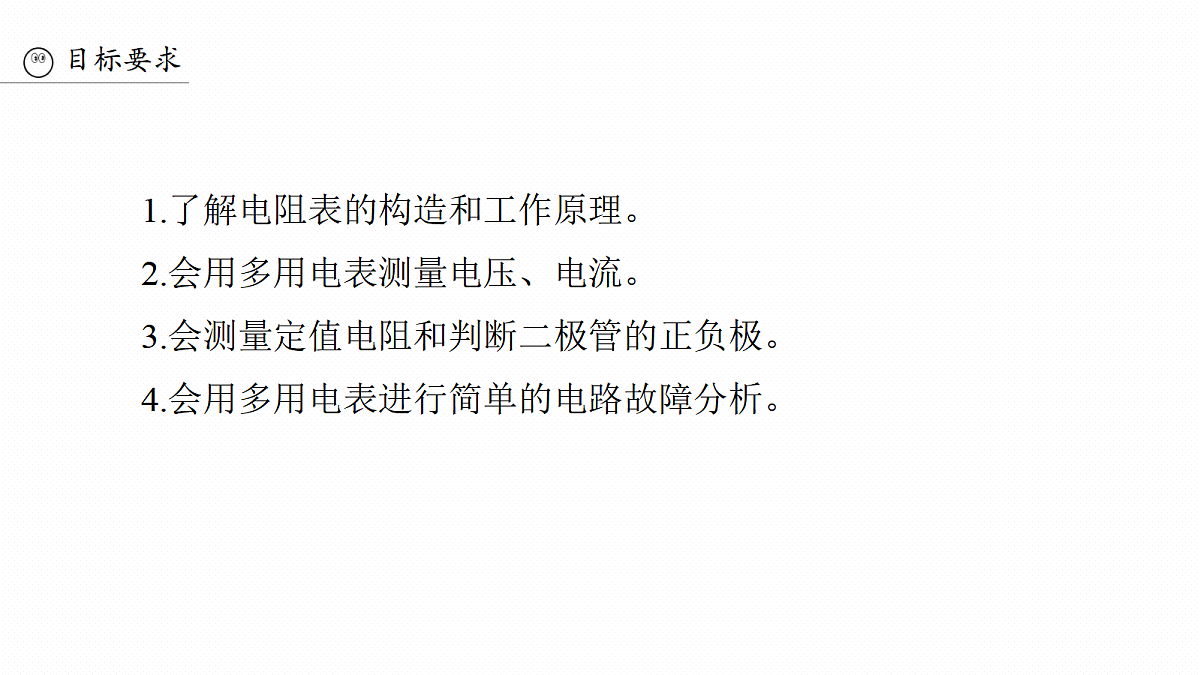

1.了解电阻表的构造和工作原理。2.会用多用电表测量电压、电流。3.会测量定值电阻和判断二极管的正负极。4.会用多用电表进行简单的电路故障分析。

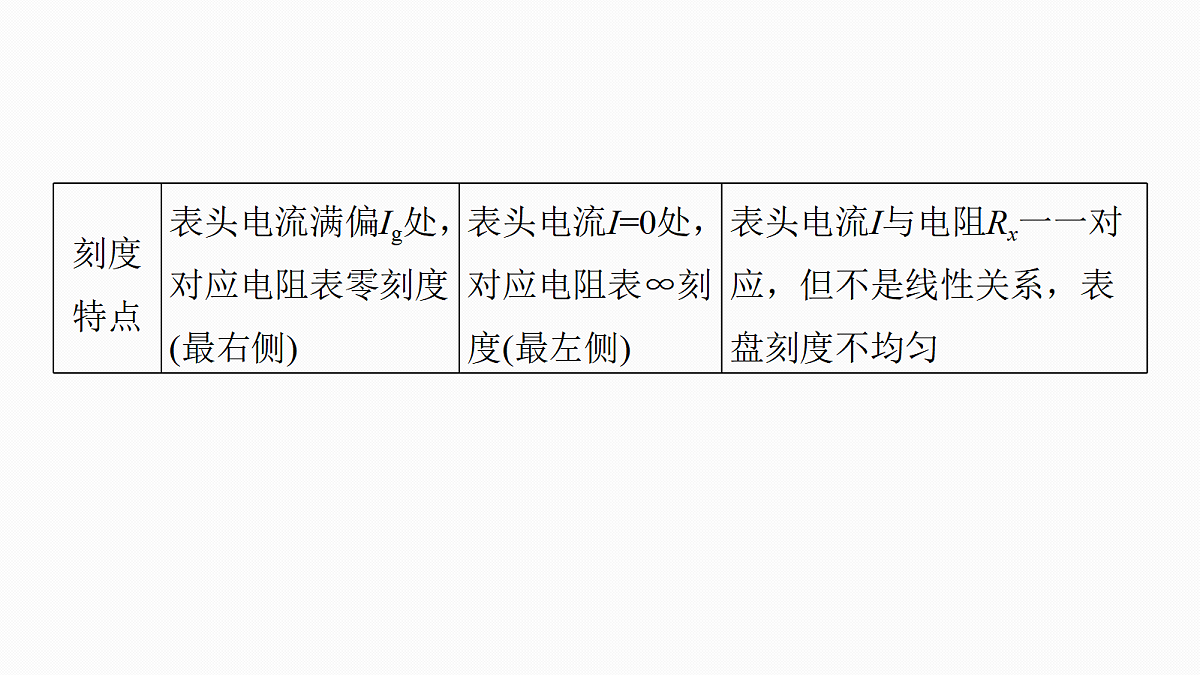

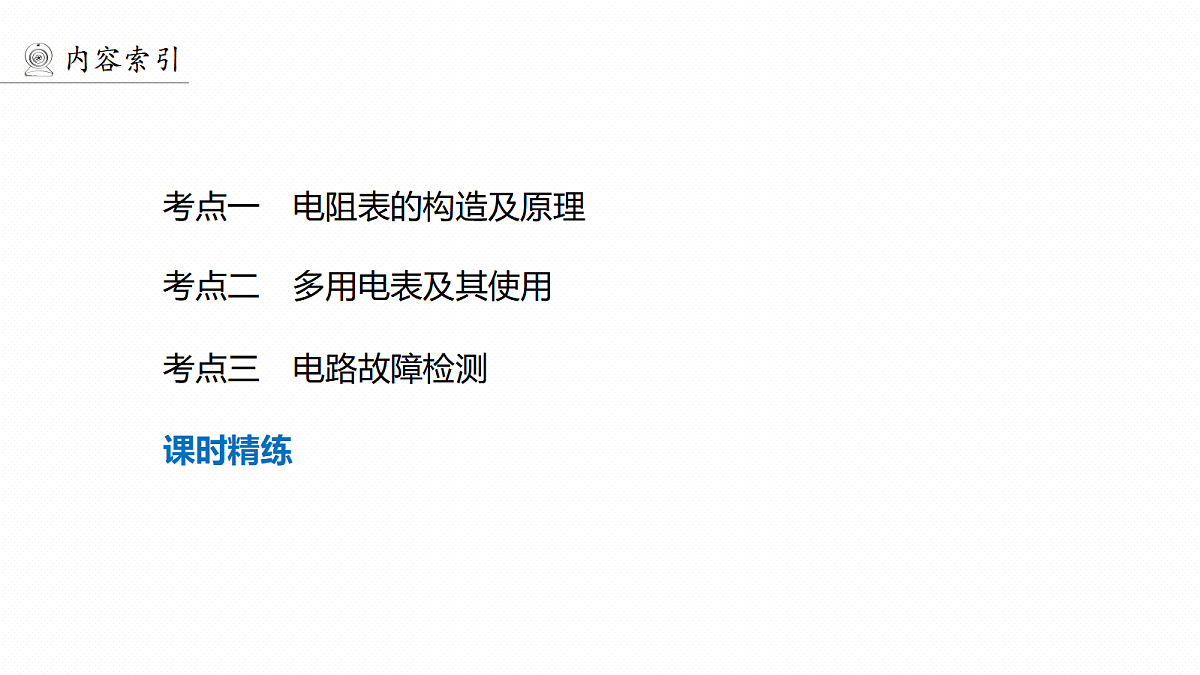

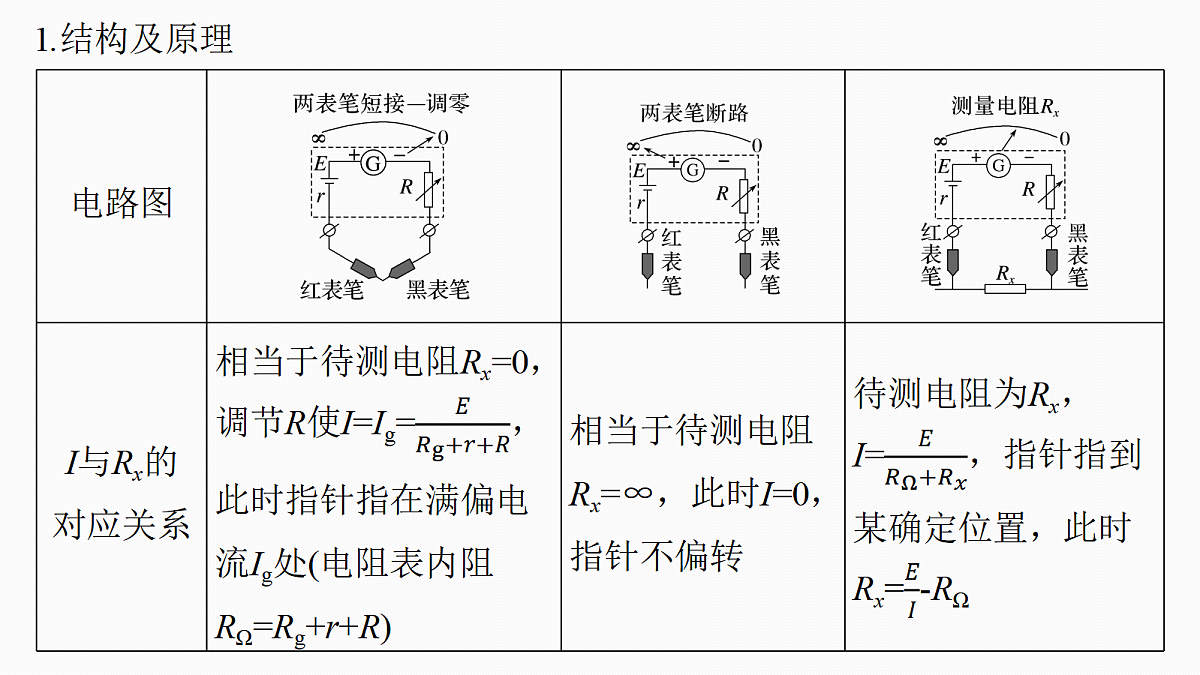

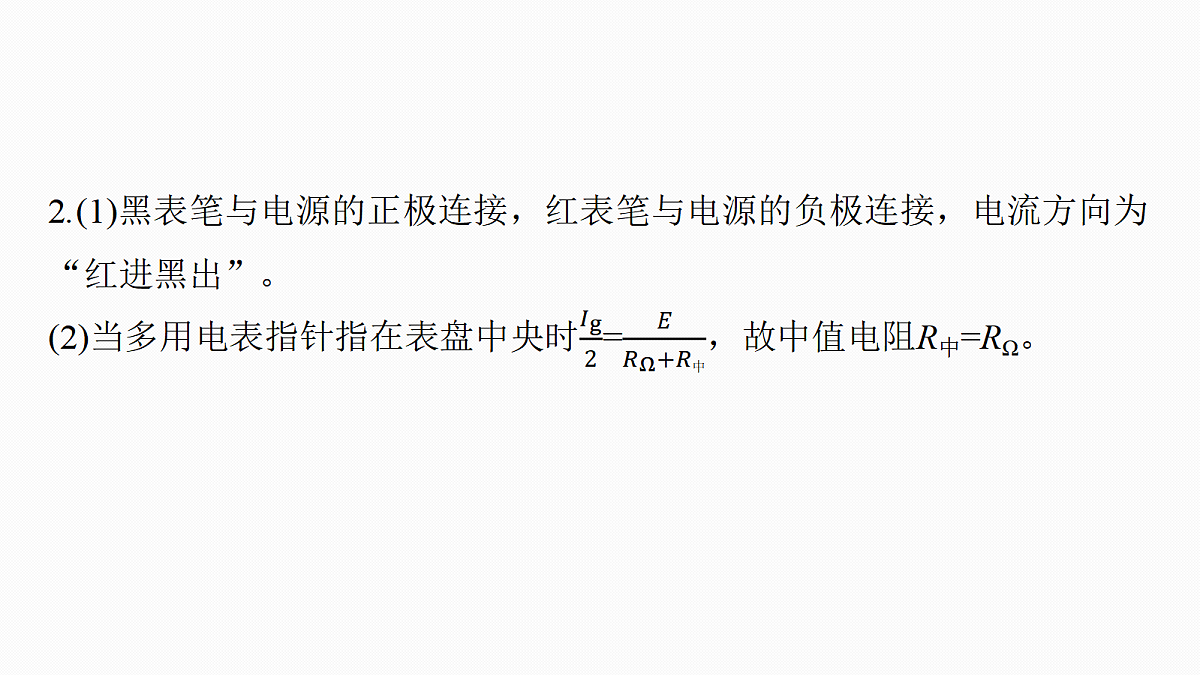

考点一　电阻表的构造及原理
考点二　多用电表及其使用
　　　(2025·广西卷·11)某小组将电流表改装成欧姆表，所用器材有电源(电动势E=1.5 V，内阻不计)，电流表(满偏电流Ig=100 μA，内阻Rg=100 Ω)，电阻R0=500 Ω，滑动变阻器R(0~20 kΩ)，导线若干，电路如图。(1)欧姆调零时，应先将A、B　　　　，再调节滑动变阻器，使电流表示数为　　　　 μA，此时滑动变阻器的阻值为　　　　 kΩ。
(2)调零后，在A、B间接入电阻Rx，当电流表示数为60 μA时，Rx为　　　 kΩ。
1.认识多用电表(1)多用电表可以用来测量电流、电压、电阻等物理量，并且每一种测量项目都有几个量程。(2)外形如图所示：上半部分为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部分为选择开关，它的四周刻有各种测量项目和量程。
(3)多用电表面板上还有：电阻表的欧姆调零旋钮(使电表指针指在右端零欧姆处)、指针定位螺丝(使电表指针指在左端的“0”位置)、表笔的正、负插孔( 表笔插入“+”插孔， 表笔插入“-”插孔)。(4)多用电表原理图
2.用多用电表测量小灯泡的电压和电流按如图甲所示的电路图连好电路，将多用电表选择开关置于 挡，测小灯泡两端的电压。红表笔接电势 (选填“高”或“低”)的点。
按如图乙所示的电路图连好电路，将选择开关置于 挡，测量通过小灯泡的电流。此时电流从 表笔流入电表。
3.用多用电表测定值电阻的阻值(1)测量步骤①估测待测电阻阻值，选择适当倍率的电阻挡。②欧姆调零。③将被测电阻接在红、黑表笔之间。④读数：指针示数乘以倍率。⑤使用完毕：选择开关置于 ，长期不用应取出电池。
(2)注意事项①区分“机械零点”与“欧姆零点”。机械零点是使指针指到表盘刻度 侧的“0”位置，机械调零对应的是表盘下边中间的指针定位螺丝；欧姆零点是使指针指到刻度盘 侧的“0”位置，欧姆调零对应的是欧姆调零旋钮。②使指针指在中值附近，否则换挡。③测电阻时每换一次挡必须重新 。④手不能接触表笔的金属杆。⑤测量电阻时待测电阻要与其他元件和 断开。
4.用多用电表测二极管的正、反向电阻(1)认识二极管：晶体二极管由半导体材料制成，它的符号如图所示，左端为正极，右端为负极。
特点：当给二极管加正向电压时电阻 ，当给二极管加反向电压时电阻 。
(2)用电阻挡判断二极管的正负极将多用电表电阻挡调零之后与二极管两端连接，若多用电表指针偏角很大，则黑表笔接触二极管的 极，红表笔接触二极管的 极(如图甲)；若多用电表指针偏角很小，则黑表笔接触二极管的 极，红表笔接触二极管的 极(如图乙)。
5.用多用电表探索黑箱内的电学元件
　　　(1)关于多用电表的使用，下列说法正确的有　　　。
A.(a)图是用直流电压挡测量小灯泡两端的电压，表笔接法正确B.(b)图是用直流电流挡测量电路中的电流，表笔接法错误C.(c)图是用电阻挡测量二极管的正向电阻D.用电阻挡按(d)图接法测量二极管电阻时，测得的阻值很小
(2)某同学用多用电表的电阻挡粗略测量一定值电阻的阻值。
①若选用倍率为“×100”的电阻挡测电阻时，表针如图甲所示，则所测电阻的阻值为　　　　　 Ω；
②如果用此电阻挡再立即测量一个阻值约为2.0×104 Ω的电阻，测量时发现指针偏转过　　(选填“大”或“小”)。要准确测量这个电阻接下来的操作顺序应是　 　(选择正确的操作步骤然后排序)。a.将两表笔短接，调节欧姆调零旋钮，使指针对准刻度 盘上电阻挡的零刻度，然后断开两表笔b.旋转选择开关至交流电压最高挡(或“OFF”挡)，并 拔出两表笔c.将选择开关旋到“×10”挡d.将选择开关旋到“×1 k”挡e.将两表笔分别连接到被测电阻的两端，读出阻值Rx，断开两表笔
(3)①当选用量程为10 V的直流电压挡测量电压时，表针也指向甲图所示位置，则所测电压为　 　 V。
②用此多用电表进行测量，当选用量程为50 mA的直流电流挡测量电流时，表针指向甲图所示位置，则所测电流为　　　 mA；当选用量程为250 mA的直流电流挡测量电流时，表针指向甲图所示位置，则所测电流为 mA。
　　　(2025·陕晋青宁卷·12)常用的电压表和电流表都是由小量程的电流表(表头)改装而成的，与电源及相关元器件组装后可构成多功能、多量程的多用电表。(1)某同学使用多用电表正确测量了一个15.0 Ω的电阻后，需要继续测量一个阻值大约是15 kΩ的电阻。在用红、黑表笔接触这个电阻两端之前，请选出以下必要的操作步骤并排序：①把选择开关旋转到“×100”位置。②把选择开关旋转到“×1 k”位置。③将红表笔和黑表笔接触。④调节欧姆调零旋钮使指针指向欧姆零点。下列选项中正确的是　　　(单选，填正确答案标号)。A.①③④　　　B.②③④　　　C.②④③　　　D.①④③
(2)若将一个内阻为20 Ω、满偏电流为1 mA的表头改装为量程0~2 V的电压表，需要　　　(填“串联”或“并联”)一个　　　　 Ω的电阻。
(3)如图，某同学为探究由一个直流电源E、一个电容器C、一个电阻RA及一个电阻RB(RA>RB)组成的串联电路中各元器件的位置，利用改装好的电压表分别测量各接线柱之间的电压，测得数据如表：
根据以上数据可判断，直流电源E处于　 　之间，电容器C处于　 　之间，电阻RA处于　　 　之间(填“1和2”“2和3”“3和4”或“1和4”)。
1.电流挡检测：将多用电表串联在电路中，若示数为零，说明与多用电表串联的部分电路断路。2.电压挡检测：将多用电表与部分电路并联，(1)若示数为零，由于有多种可能原因，故无法做出具体判断；(2)若示数等于电动势，说明该部分电路中有断路处，进一步缩小并联范围可以找出断路的位置。3.电阻挡检测：将各元件与电源断开，然后接到红、黑表笔间，(1)若电阻无穷大，说明此元件断路；(2)若电阻为零，说明此元件短路。
　　　(2025·湖南省二模)多用电表可以用来测电压、测电流、测电阻、检验二极管的导电性能，还可以探究故障电路。(1)某同学发现如图甲所示的实验电路不能正常工作。某同学为排查电路故障，他将滑动变阻器滑片滑到最右端，闭合开关S，用多用电表测量各点间的电压，则应将如图乙所示的选择开关旋至　　 (填“A”“B”“C”或“D”)，用正确的测量方法得到Uab=Ubc=Uce=0，Uef=6 V，已知只有一处故障，则下列说法正确的是　　　。A.可能是R0断路　B.可能是R0短路C.可能是R断路　D.可能是R短路
(2)为进一步判断电路故障的性质，他断开开关S后，将选择开关置于电阻挡的“×1”挡，分别将红、黑表笔接c、e端时，指针指在如图丙所示的位置，则该电阻为　　 Ω，他将红、黑表笔接e、f端时，指针___________(填“几乎不偏转”或“偏转很大”)，因此电路故障为　　　　。
精练高频考点提升关键能力
1.(2025·四川广安市模拟)小明同学练习使用多用电表测电阻。
(1)如图甲所示，请根据下列步骤完成电阻测量：①旋动　 　(填“S”或“T”)，使指针对准电流的“0”刻度线。②将K旋转到电阻挡“×10”的位置。
③将红、黑表笔短接，旋动　 　(填“S”或“T”)，使指针对准电阻的　　(填“0”或“∞”)刻度线。④将两表笔分别与待测电阻相接，发现指针偏转角度过大。为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按　　 　的顺序进行操作，再完成读数测量。A.将K旋转到电阻挡“×100”的位置B.将K旋转到电阻挡“×1”的位置C.将两表笔的金属部分分别与被测电阻的两根引线相接D.将两表笔短接，旋动合适部件，对电表欧姆调零
(2)正确操作后，读数如图乙所示，则阻值为　　　 Ω。
(3)若电阻表内用一个新电池(电动势为1.5 V，内阻较小)，测得该电阻读数为R1；然后更换另外品牌的新电池(电动势为1.5 V，内阻较大)和一个旧电池(电动势约为1.3 V，内阻较大)，电阻表调零后测得该电阻读数为R2、R3，三次测量值相比，正确的是　 　。A.R1=R2=R3B.R1=R2>R3C.R1>R2>R3D.R1=R2
