实验12 使用多用电表测量电学中的物理量
探究点一 多用电表的使用与读数
探究点二 元件探测和故障检测
探究点三 欧姆表及其倍率调整原理

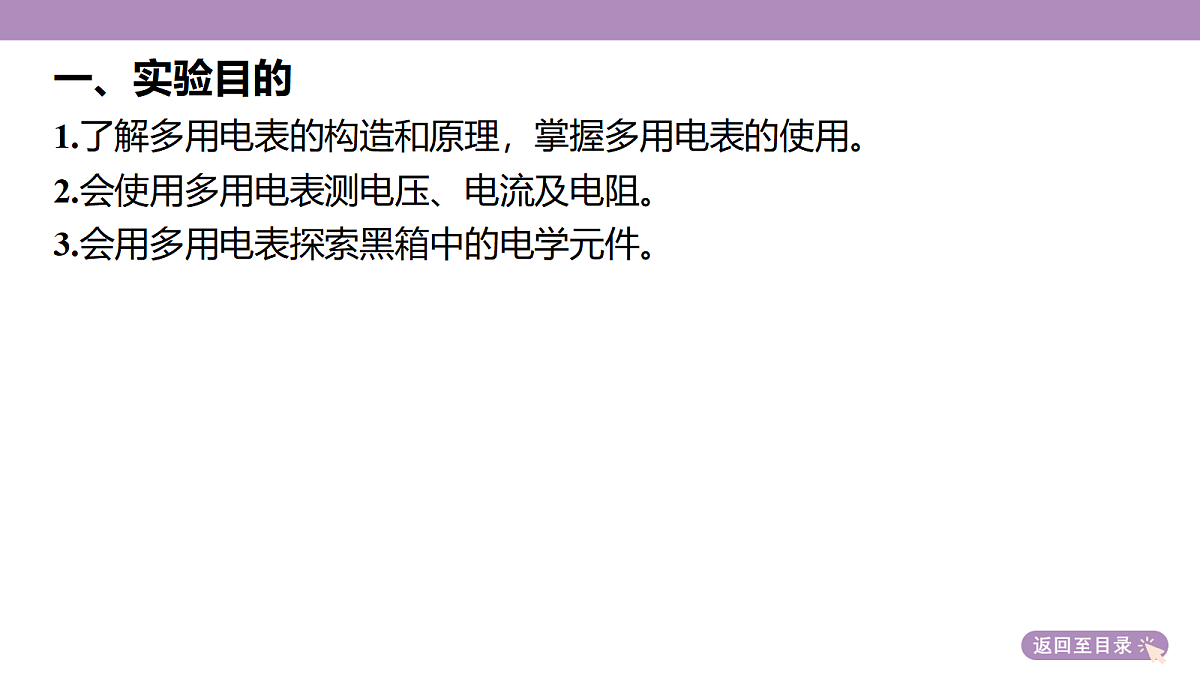

1.了解多用电表的构造和原理，掌握多用电表的使用。2.会使用多用电表测电压、电流及电阻。3.会用多用电表探索黑箱中的电学元件。
1.认识多用电表：如图所示是一种多用电表的外形图。表的上半部分为表盘，下半部分是选择开关，开关周围标有测量功能的区域及量程。

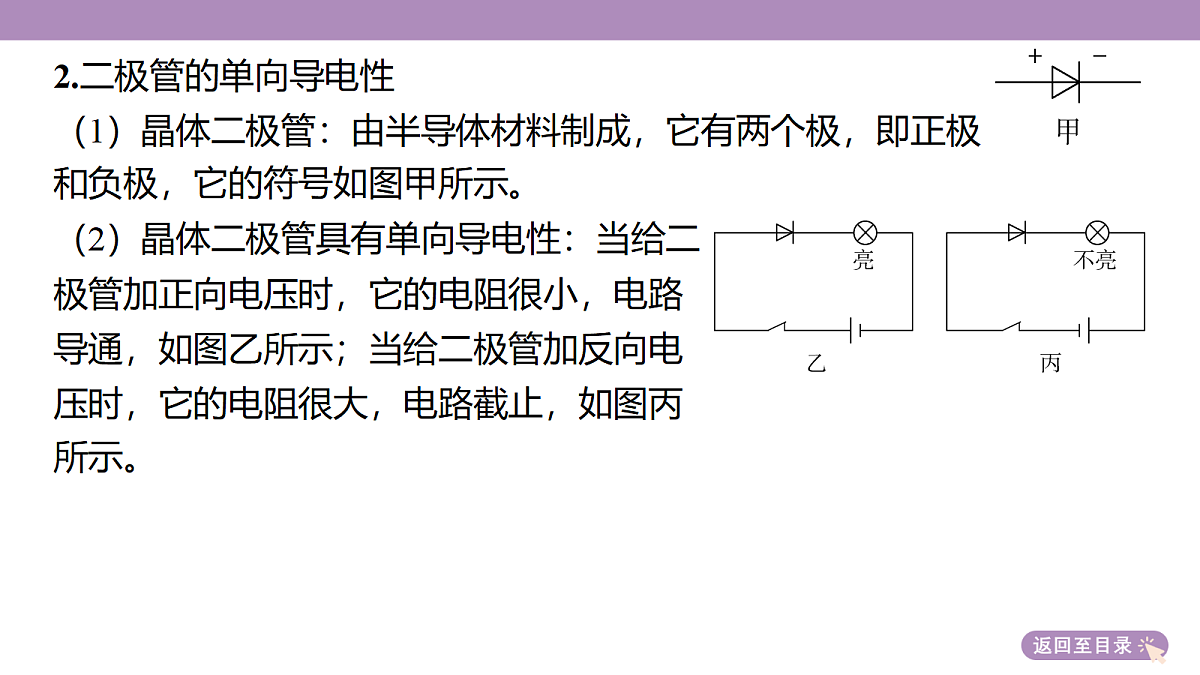

2.二极管的单向导电性（1）晶体二极管：由半导体材料制成，它有两个极，即正极和负极，它的符号如图甲所示。
（2）晶体二极管具有单向导电性：当给二极管加正向电压时，它的电阻很小，电路导通，如图乙所示；当给二极管加反向电压时，它的电阻很大，电路截止，如图丙所示。
多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻（大、中、小）三个。
5.按如图乙所示连好电路，将选择开关置于直流电流挡，闭合开关，测量通过小灯泡的电流。
4.按如图甲所示连好电路，将选择开关置于直流电压挡，闭合开关，测小灯泡两端的电压。
1.测电阻时，电阻的阻值等于指针的示数与倍率的乘积。2.测电压和电流时，如果所读表盘的分度值为1、0.1、0.01等，读数时应读到分度值的下一位，若表盘的分度值为0.2、0.02、0.5、0.05等，读数时只读到与分度值数位相同即可。
（1）在测量前，首先进行的操作应是机械调零，要
②用直流电流挡 将电流表串联在电路中，若电流表的示数为0，则说明与电流表串联的部分电路断路。③用欧姆挡检测 将各元件与电源断开，然后接到红、黑表笔间，若有阻值（或有电流）说明元件完好，若电阻无穷大（或无电流）说明此元件断路。
（2）若电路中只有短路故障，且只有一处，则检测短路故障的方法： 将电压表与电源并联，若电压表示数为0，说明电源被短路；若电压表示数不为0，则外电路的部分电路未被短路或未完全被短路。然后将电压表逐一接到各元件两端，根据电压表示数是否为0，判断各元件是否被短路。
例2 （2025· 陕晋青宁卷·12，9分）常用的电压表和电流表都是由小量程的电流表（表头）改装而成的，与电源及相关元器件组合可改装为多功能、多量程的多用电表。
下列选项中正确的是___。（单选，填正确答案标号）
A. ①③④B. ②③④C. ②④③D. ①④③
总结归纳用多用电表探测黑箱内的电学元件的基本思路
例3 （2024·浙江6月选考卷·16-Ⅱ节选）在测绘发光二极管在导通状态下的伏安特性曲线实验中，
与多用电表红色表笔相连的是二极管______（选填“正极”或“负极”）。
[解析] 多用电表指针不偏转，可能是电阻阻值过大，故选用更大的倍率进行测量。电流由多用电表的黑表笔流出、红表笔流入；发光二极管具有单向导电性，当多用电表的黑表笔接二极管正极，红表笔接二极管负极时才会正向导通，反之二极管被反接，电阻非常大，指针不偏转；所以指针偏转时多用电表的红表笔接二极管负极。
（3）根据测得数据，绘出伏安特性曲线如图丙所示，则说明该二极管是________元件（选填“线性”或“非线性”）。
（4）电源极性：红表笔接内部电源的______，黑表笔接内部电源的______。
F.单刀多掷开关一个，红、黑表笔各一支，导线若干
