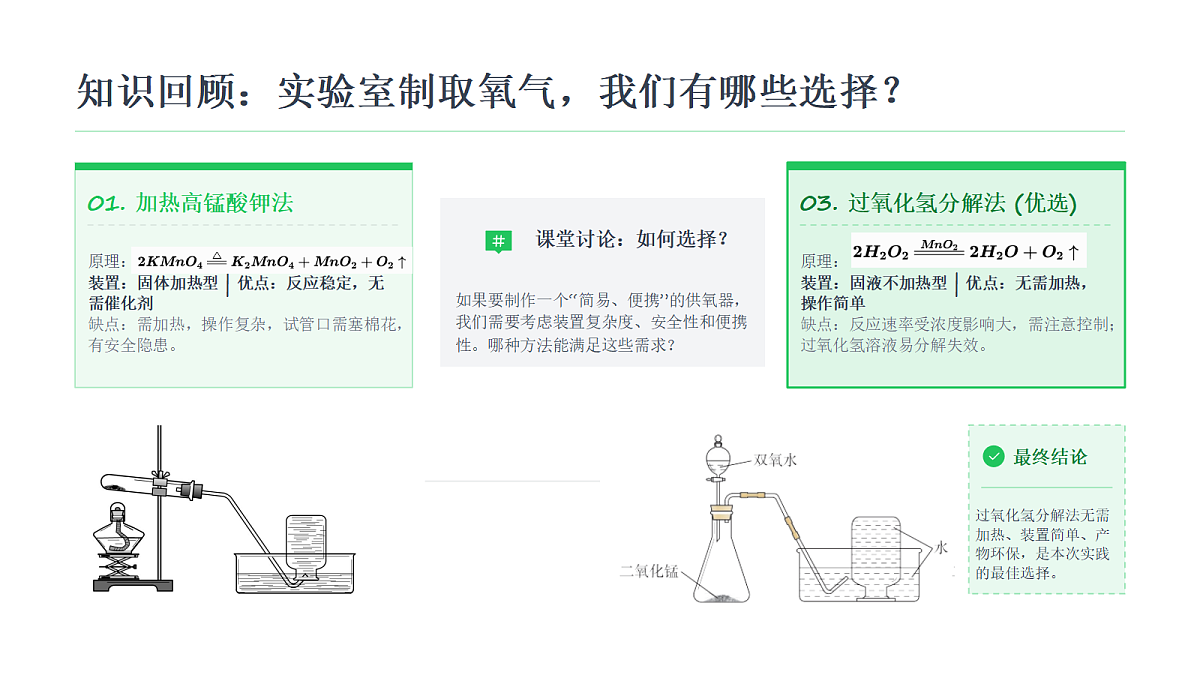

知识回顾：实验室制取氧气，我们有哪些选择？
01. 加热高锰酸钾法
原理：装置：固体加热型 | 优点：反应稳定，无需催化剂缺点：需加热，操作复杂，试管口需塞棉花，有安全隐患。
03. 过氧化氢分解法 (优选)
原理：装置：固液不加热型 | 优点：无需加热，操作简单缺点：反应速率受浓度影响大，需注意控制；过氧化氢溶液易分解失效。
如果要制作一个“简易、便携”的供氧器，我们需要考虑装置复杂度、安全性和便携性。哪种方法能满足这些需求？
过氧化氢分解法无需加热、装置简单、产物环保，是本次实践的最佳选择。
核心原理深探：二氧化锰（MnO₂）—— 神奇的“反应加速器”
二氧化锰（MnO₂）为黑色无定形粉末，难溶于水。它是过氧化氢分解反应中最常用的催化剂，能显著提升反应速率。
01. 核心概念：催化剂的“不变”与“变”
定义：在化学反应中能改变其他物质的反应速率，而本身的质量和化学性质在反应前后都没有发生变化。比喻：如同汽车的“涡轮增压器”，让反应加速，自身却毫发无损，可循环使用。
步骤一：初始观察试管中加入5%过氧化氢溶液，静置观察，几乎无气泡产生，反应极慢。
步骤二：加入催化剂加入少量二氧化锰粉末后，试管内迅速产生大量气泡，反应速率瞬间提升。
步骤三：产物检验用带火星的木条伸入试管，木条复燃，证明反应生成了氧气（O₂）。
步骤四：质量守恒反应结束后过滤、干燥、称量，二氧化锰的质量与加入前完全一致。
需求分析：我们的供氧器应具备哪些特点？
结合“便携”与“应急”的核心场景需求，我们的供氧器设计需严格遵循以下五大核心原则，确保产品在实际应用中安全可靠、实用高效。
安全性 (Safety)
设计首要准则，确保反应温和无爆燃风险，装置具备优异的气密性，杜绝气体泄漏隐患，保障使用过程万无一失。
便携性 (Prtability)
针对应急场景优化整体结构，尽可能压缩体积、减轻重量，便于单人徒手携带，能适应徒步、转移等多种移动场景。
易操作性 (Usability)
简化操作流程，摒弃复杂步骤，实现“一键启动”的直观逻辑，降低学习成本，确保非专业人员也能快速、正确使用。
有效性 (Effectiveness)
作为核心功能指标，需保证氧气输出的持续性与稳定性，在应急救援的关键时段内，提供浓度、流量达标的充足氧气，切实满足用户呼吸需求。
经济性 (Ecnmy)
优先选用日常生活中容易获取、价格低廉的原材料进行制作，大幅降低研发与制造成本，同时也便于后续的日常维护、材料补充和批量准备。

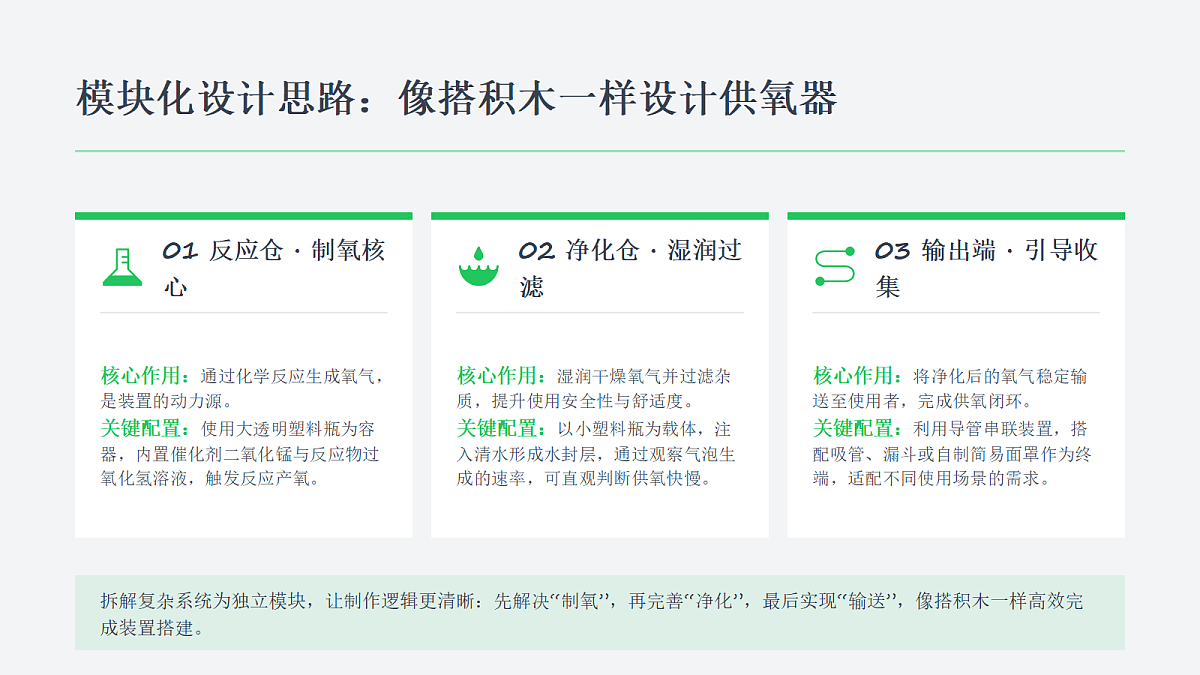

模块化设计思路：像搭积木一样设计供氧器
01 反应仓 · 制氧核心
核心作用：通过化学反应生成氧气，是装置的动力源。关键配置：使用大透明塑料瓶为容器，内置催化剂二氧化锰与反应物过氧化氢溶液，触发反应产氧。
02 净化仓 · 湿润过滤
核心作用：湿润干燥氧气并过滤杂质，提升使用安全性与舒适度。关键配置：以小塑料瓶为载体，注入清水形成水封层，通过观察气泡生成的速率，可直观判断供氧快慢。
03 输出端 · 引导收集
核心作用：将净化后的氧气稳定输送至使用者，完成供氧闭环。关键配置：利用导管串联装置，搭配吸管、漏斗或自制简易面罩作为终端，适配不同使用场景的需求。
拆解复杂系统为独立模块，让制作逻辑更清晰：先解决“制氧”，再完善“净化”，最后实现“输送”，像搭积木一样高效完成装置搭建。

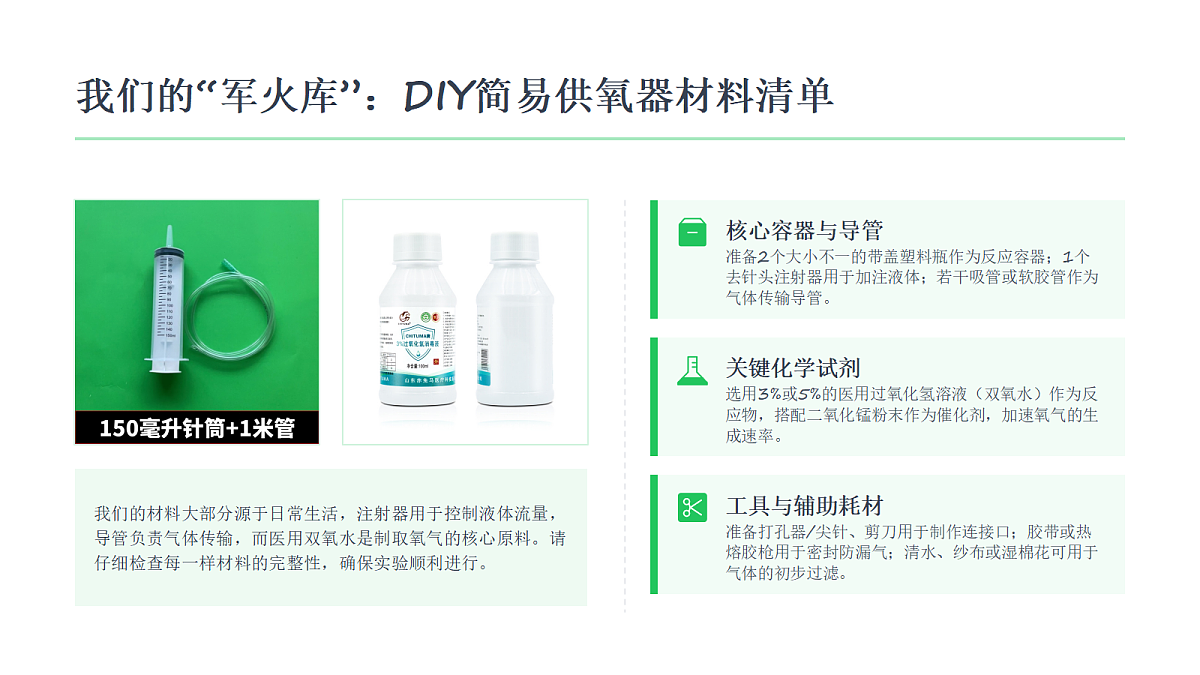

我们的“军火库”：DIY简易供氧器材料清单
我们的材料大部分源于日常生活，注射器用于控制液体流量，导管负责气体传输，而医用双氧水是制取氧气的核心原料。请仔细检查每一样材料的完整性，确保实验顺利进行。
核心容器与导管准备2个大小不一的带盖塑料瓶作为反应容器；1个去针头注射器用于加注液体；若干吸管或软胶管作为气体传输导管。
关键化学试剂选用3%或5%的医用过氧化氢溶液（双氧水）作为反应物，搭配二氧化锰粉末作为催化剂，加速氧气的生成速率。
工具与辅助耗材准备打孔器/尖针、剪刀用于制作连接口；胶带或热熔胶枪用于密封防漏气；清水、纱布或湿棉花可用于气体的初步过滤。
动手！打造你的专属供氧器 (步骤一 & 二)
① 在大塑料瓶的瓶盖上打一个孔，确保能紧密插入一根吸管，保证气密性。② 将约1-2勺二氧化锰粉末放入瓶底，作为化学反应的催化剂备用。③ 用注射器抽取约50mL的过氧化氢溶液，不要急于倒入，准备后续操作。
02 制作加湿/过滤仓
① 在小塑料瓶的瓶盖上打两个孔，分别用于进气管和出气管的连接。② 在小塑料瓶的瓶身上部也打一个孔，作为备用或辅助通气孔。③ 向小塑料瓶内加入约1/3体积的清水，用于对生成的氧气进行加湿和初步过滤。
操作注意：打孔时请务必注意安全，可使用打孔器或烧热的铁钉操作；孔的大小要适中，既要能让吸管顺利穿过，又要保证插入后缝隙极小，确保装置的气密性，这是实验成功的关键。
动手！打造你的专属供氧器 (步骤三：组装)
取一根长吸管从反应仓瓶盖孔插入，末端接近瓶底；再用另一根吸管，将反应仓的吸管与加湿仓瓶身的孔紧密连接，构建气体传输的主通道。
加湿仓双孔分别安装吸管：一孔吸管末端需完全没入水中，作为气体进气管；另一孔吸管末端露出水面，作为湿润氧气的出气管，形成气路循环。
用胶带或热熔胶，仔细密封所有吸管与瓶盖、瓶身的接口缝隙。气密性是装置成功的关键，务必确保无漏气，保障气体输送效率与使用安全。
关键提示：组装完成后可轻按反应仓瓶身，观察加湿仓水中是否有连续气泡产生，以此快速检验装置的气密性是否达标。
安全第一：实验安全须知
实验操作必须规范，防护措施必不可少。专业的防护装备是保障实验人员安全的第一道防线，务必全程规范佩戴。
全程佩戴护目镜实验全程必须规范佩戴护目镜，防止液体飞溅或颗粒入眼，保护眼部安全。
规范使用双氧水使用3%-5%低浓度医用双氧水，操作时避免直接接触皮肤和眼睛，如不慎接触需立即用大量清水冲洗。
检查装置气密性实验开始前务必仔细检查装置的气密性，确保连接紧密无漏气，防止反应产生的气体泄漏引发意外。
缓慢控制反应速率通过注射器缓慢推入过氧化氢溶液，避免加入过快导致反应过于剧烈，引发喷溅或装置故障。
保持环境通风良好实验应在通风橱或空气流通的环境中进行，及时排出反应产生的气体，避免气体积聚影响实验人员健康。
严禁明火与规范废液氧气有助燃性，区域内严禁明火；反应后废液需稀释，按要求倒入指定废液容器，严禁随意倾倒。
成果检验：我们的供氧器成功了吗？
图示：利用氧气支持燃烧的化学特性，通过“带火星木条复燃”这一经典实验现象，直观且科学地验证我们制取的气体是否为氧气。
01. 核心验证：氧气检验
将加湿仓出气口对准带火星的小木条，若木条迅速复燃，即证明装置成功制取了氧气，这是氧气最典型的特征反应。
02. 过程观察：供氧速率分析
观察加湿仓内气泡产生的快慢：气泡快代表反应剧烈、供氧足；气泡慢则反之。可通过控制反应物浓度或滴加速度来调节供氧速率。
03. 安全保障：气密性测试
关闭出气口后继续滴加过氧化氢，若反应仓无膨胀、无气体泄漏，说明装置气密性良好，可安全稳定地进行供氧。
成果评估与展示：“氧气一号”产品发布会
各小组派代表上台展示自主研发的“氧气一号”作品，全面介绍设计思路、核心功能特点与实际操作方法，通过多维度的专业评估，共同见证创意方案与实践成果的精彩碰撞。
优秀：气密性极佳无漏气；良好：偶有轻微漏气；待改进：气密性差，存在明显气体泄漏情况，无法保证封闭环境。
优秀：气流均匀稳定，可使带火星木条复燃；良好：供氧基本稳定，气流尚可；待改进：供氧断续，助燃效果不明显。
优秀：体积小巧、重量轻盈，便于户外携带；良好：体积重量适中，日常使用无负担；待改进：整体体积过大或过重，难以移动与操作。
优秀：方案新颖有独特改进与巧思；良好：设计逻辑合理，能有效模仿经典范例；待改进：设计简陋单一，缺乏个性化特色与功能亮点。
优秀：分工明确、配合默契高效；良好：成员有具体分工，可顺利完成小组任务；待改进：分工模糊不清，沟通不畅导致整体制作效率低下。
反思与优化：我们的供氧器还有哪些可以改进的地方？
问题一：反应速率过快，难以精准控制
解决方案：可选用浓度更低的过氧化氢溶液；采用分次、缓慢滴加的方式加入反应物；或将二氧化锰固定在纱布袋中，减小其与反应物的接触面积，从而平稳调控反应节奏。
问题二：整体装置体积偏大，不易携带
解决方案：更换容积更小的反应容器；将发生、收集、加湿等多个功能模块整合进一体式的便携容器中，精简结构，同时保留核心功能，提升装置的实用性与移动性。
问题三：产出氧气过于干燥，舒适度不足
解决方案：适当增加加湿仓内的水的体积，延长氧气与水的接触时间；或在装置的出气口位置增加湿棉花过滤层，让氧气自然湿润，避免直接吸入干燥气体带来的不适。
问题四：反应物耗尽后，无法持续供氧
解决方案：在反应装置上设计一个带密封塞的加料口，当监测到反应变缓或停止时，可随时从加料口补充过氧化氢溶液或催化剂，实现装置的持续供氧，提升应急使用的可靠性。
我们系统复习了氧气的实验室制法，深入剖析了催化剂在化学反应中的核心作用，同时将理论知识成功迁移，应用到了具体的实验操作与问题解决中，夯实了化学认知基础。
全程经历了完整的工程设计流程，从抽象的需求分析出发，逐步完成方案构思、实验验证到成品优化的闭环，掌握了将创意转化为可落地产品的关键思维与方法。
化学并非纸上的方程式，而是改善生活、解决实际问题的有力工具。愿大家始终保持好奇心与创造力，以科学的视角观察世界，用所学知识去探索和创造更美好的未来。
“从知识到实践，从思维到创造，化学的魅力在于它让我们有能力去改变世界，让生活更美好。”
