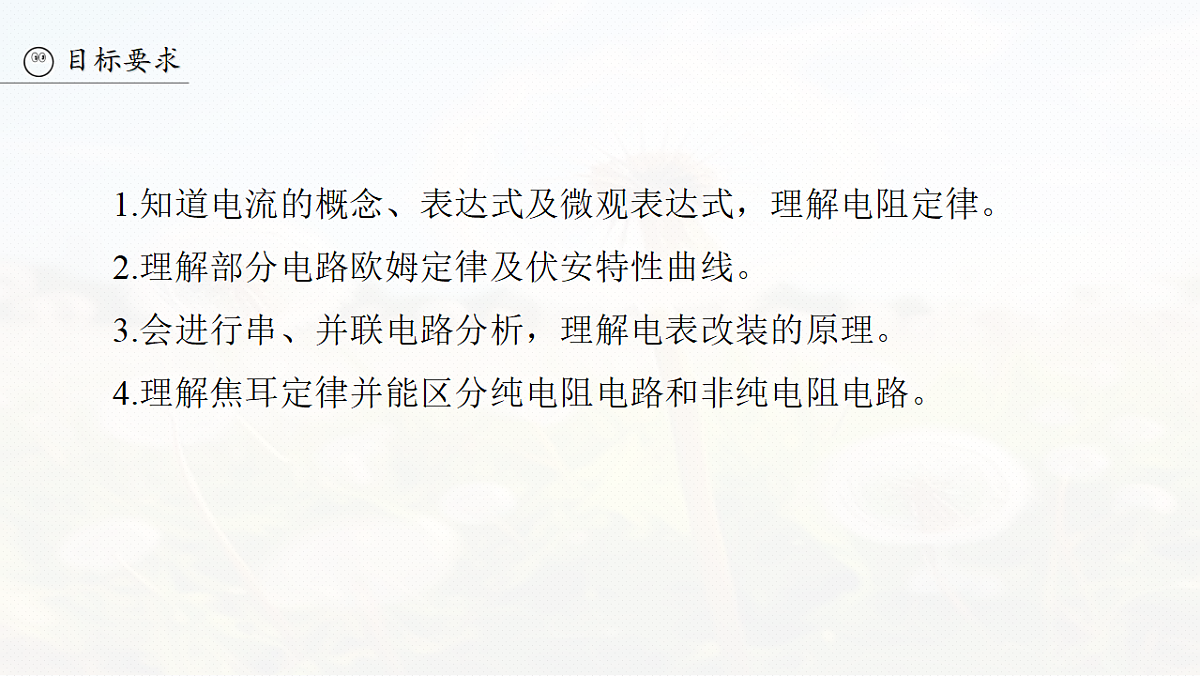

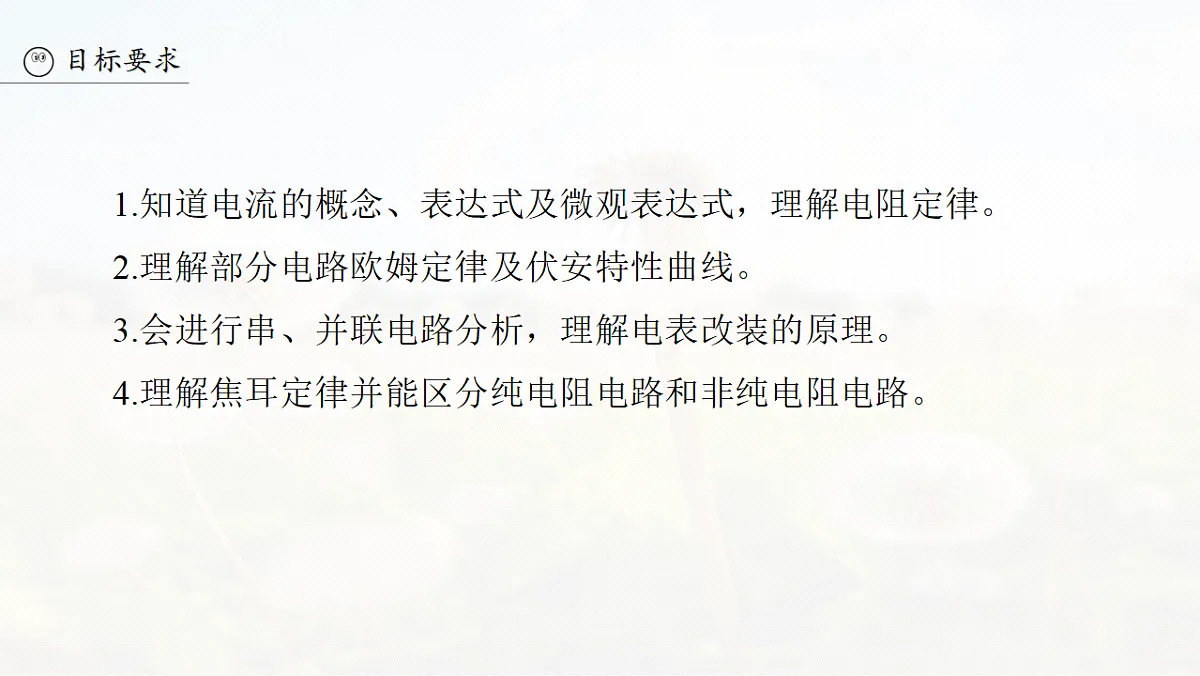

1.知道电流的概念、表达式及微观表达式，理解电阻定律。2.理解部分电路欧姆定律及伏安特性曲线。3.会进行串、并联电路分析，理解电表改装的原理。4.理解焦耳定律并能区分纯电阻电路和非纯电阻电路。

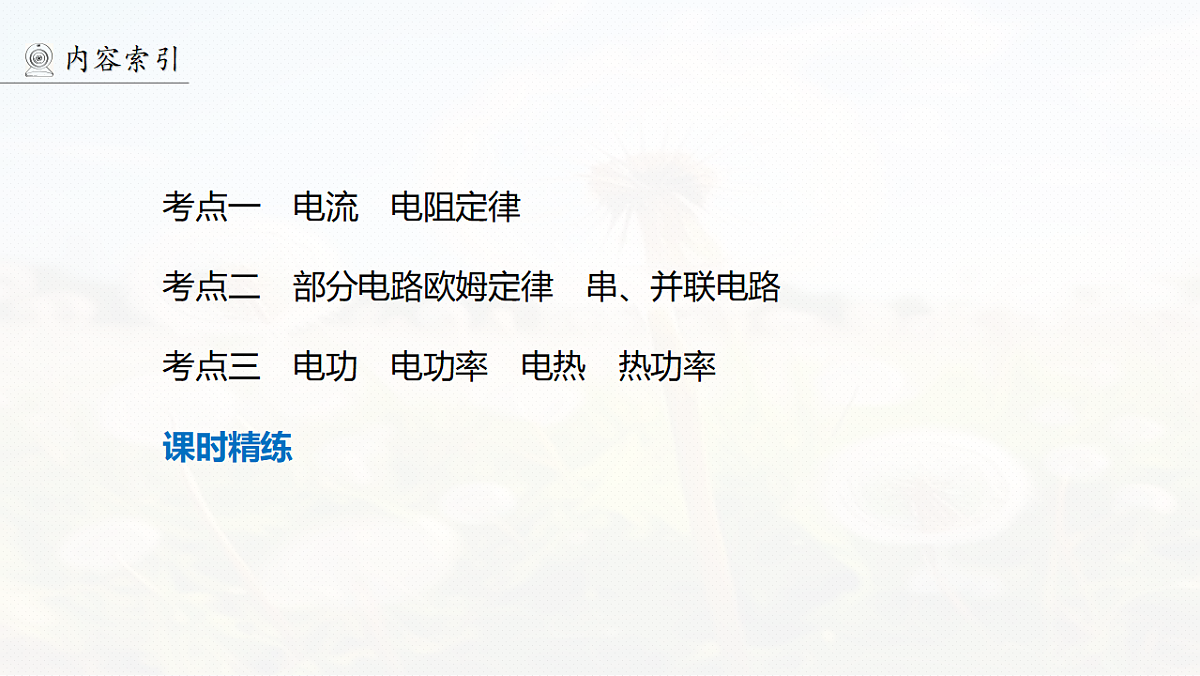

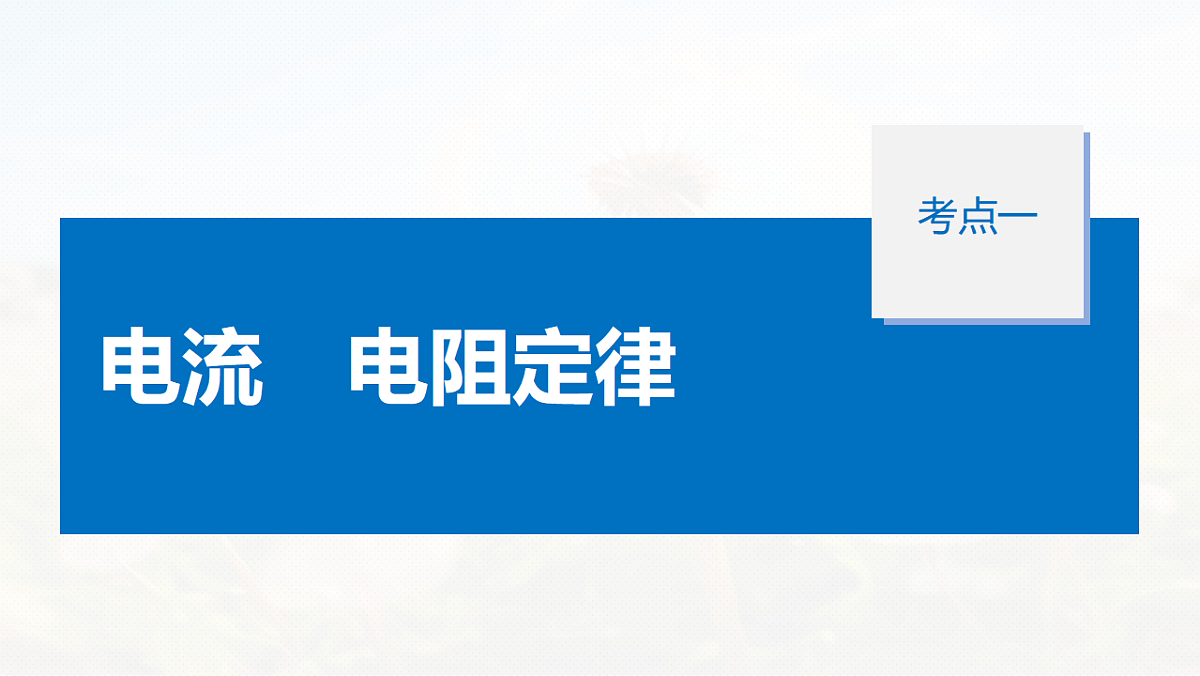

考点一　电流　电阻定律
考点二　部分电路欧姆定律　串、并联电路
考点三　电功　电功率　电热　热功率

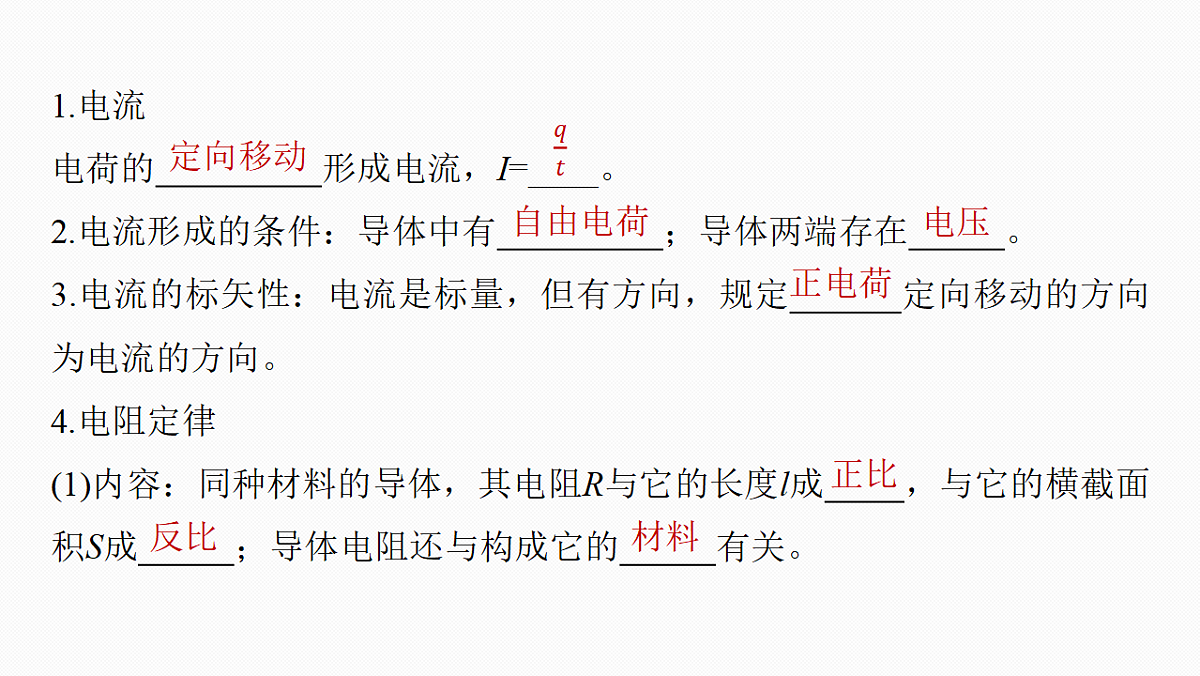

1.电流电荷的 形成电流，I=____。2.电流形成的条件：导体中有 ；导体两端存在 。3.电流的标矢性：电流是标量，但有方向，规定 定向移动的方向为电流的方向。4.电阻定律(1)内容：同种材料的导体，其电阻R与它的长度l成 ，与它的横截面积S成 ；导体电阻还与构成它的 有关。
(2)公式：R=____。其中l是导体的长度，S是导体的横截面积，ρ是导体的 ，其国际单位是 ，符号为 。(3)电阻率①物理意义：反映导体的 ，是导体材料本身的属性。②电阻率与温度的关系金属：电阻率随温度升高而 ；负温度系数半导体：电阻率随温度升高而 ；超导体：一些金属和合金在温度低到临界温度时，电阻可以降到0。
1.如图所示，设金属导体的横截面积为S，导体中单位体积内的自由电荷数为n，每个自由电荷的电荷量为q，自由电荷定向移动的速率为v，试推导电流的微观表达式。
2.在导体导电时，电流的传导速率与电荷定向移动的平均速率相同吗？
答案　不同，电流的传导速率等于光速，电荷定向移动的平均速率远小于光速，约为10-4 m/s。
　　 (2025·广西卷·6)如图所示，a、b为同种材料的电阻，已知a的长度为L1，横截面积为S1，b的长度为L2，横截面积为S2，则在两支路a和b中，电荷移动的速率之比A.L2∶L1B.2L2∶L1C.2S1L2∶S2L1D.S1L1∶S2L2
电流的三种表达式及其比较
部分电路欧姆定律　串、并联电路
1.部分电路欧姆定律(1)内容：导体中的电流跟导体两端的 成正比，跟导体的 成反比。(2)表达式：I=___。(3)适用范围： 导电和 导电，不适用于气态导体或半导体元件。
2.对U-I图像和I-U图像的理解(如图甲、乙所示)
3.串、并联电路的特点
4.电表的两种改装的比较
(2025·江苏盐城市期中)某一导体的伏安特性曲线如图中AB段(曲线)所示，以下关于导体的电阻说法正确的是A.B点对应的电阻为12 ΩB.B点对应的电阻为40 ΩC.工作状态从A变化到B时，导体的电阻因温度的　影响改变了1 ΩD.工作状态从A变化到B时，导体的电阻因温度的影响改变了9 Ω
电功　电功率　电热　热功率
(来自教材)四个定值电阻连成如图所示的电路。RA、RC的规格为“10 V　4 W”，RB、RD的规格为“10 V　2 W”。请按消耗功率大小的顺序排列这四个定值电阻，并说明理由。
答案　PD>PA>PC>PB
(2025·江苏太仓市调研)如图所示为电动机提升重物的装置，电动机线圈电阻r=1 Ω，电动机两端电压为5 V，电路中的电流为1 A，重物m受到重力为20 N。不计摩擦力和空气阻力，求：
(1)电动机的输入功率和线圈电阻上消耗的热功率各是多少？
答案　5 W　1 W　
(2)电动机的输出功率和效率各是多少？
答案　4 W　80%　
(3)电动机可以把重物以多大的速度竖直向上提升？
精练高频考点提升关键能力
2.(2025·江苏南通市三模)如图所示，电阻R1、R2串联，R1=2R2，流过恒定的电流，则A.R1、R2的电压之比为1∶1B.R1、R2的电功率之比为1∶2C.相等时间内通过R1、R2横截面的电荷量之比为1∶1D.相等时间内R1、R2产生的热量之比为1∶2
4.(2025·江苏南京市一模)如图所示，某同学利用一块表头G和三个定值电阻设计了如图所示的多量程电流表，该电表有1、2两个量程。当只增大电阻R1的阻值时，下列说法中正确的是A.两个量程均变大B.两个量程均变小C.1的量程变大，2的量程变小D.1的量程变小，2的量程变大
5.(2022·江苏卷·2)如图所示，电路中灯泡均正常发光，阻值分别为R1=2 Ω，R2=3 Ω，R3=2 Ω，R4=4 Ω，电源电动势E=12 V，内阻不计，四个灯泡中消耗功率最大的是A.R1B.R2C.R3D.R4
6.现代电器设备的集成电路对各种电子元件微型化的要求特别高，若方形金属导体的电阻仅与导体的长、宽、高中一个因素有关，则可以把与电阻无关的另外两个尺寸做成微型。如图所示的集成电路中有两块材料相同的方形金属导体R1、R2是并联关系，上下表面均为正方形，R1的上、下表面面积大于R2的上、下表面面积，R1的厚度h1小于R2的厚度h2，闭合开关稳定后，下列说法正确的是A.R1、R2的电阻相等B.R1的功率小于R2的功率C.若R1、R2沿竖直方向接入电路，电阻是不变的D.若R1、R2的厚度变化，制造成微型不会影响其电阻
8.(2024·广西卷·6)将横截面相同、材料不同的两段导体L1、L2无缝连接成一段导体，总长度为1.00 m，接入图甲电路。闭合开关S，滑片P从M端滑到N端，理想电压表读数U随滑片P的滑动距离x的变化关系如图乙，则导体L1、L2的电阻率之比约为A.2∶3B.2∶1C.5∶3D.1∶3
9.(2024·江苏无锡市期末)四个相同的小量程电流表(表头)分别改装成两个电流表A1、A2和两个电压表V1、V2。已知电流表A1的量程大于A2的量程，电压表V1的量程大于V2的量程，改装好后把它们按如图所示连接法连入电路，则A.电流表A1的读数大于电流表A2的读数B.电流表A1指针的偏转角小于电流表A2指针的偏转角C.电压表V1的读数小于电压表V2的读数D.电压表V1指针的偏转角大于电压表V2指针的偏转角
10.(2025·江苏常州市一模)如图所示，甲、乙是改装成电流表和电压表的电路，则A.甲图中，R减小时量程减小B.乙图中，R减小时量程增大C.甲图中，若改装后的电表示数略微偏大，可将R稍微调小D.乙图中，若改装后的电表示数略微偏大，可将R稍微调小
11.如图所示，某学习小组进行电表改装的实验，已知表头内阻为100 Ω，满偏电流为300 mA，使用OA接线柱时它是量程为0~3 A的电流表，使用OB接线柱时它是量程为0~0.6 A的电流表，使用OC接线柱时它是量程为0~60 V的电压表，则图中的R1=　 　 Ω，R2=　 　 Ω，R3=　 　 Ω。
12.(2024·海南卷·17)虚接是常见的电路故障，如图所示，电热器A与电热器B并联。电路中的C处由于某种原因形成了虚接，造成了该处接触电阻0~240 Ω之间不稳定变化，可等效为电阻RC，已知MN两端电压U=220 V，A与B的电阻RA=RB=24 Ω，求：(1)MN间电阻R的变化范围；
答案　12 Ω≤R≤22 Ω　
(2)当RC=240 Ω，电热器B消耗的功率(保留3位有效数字)。
