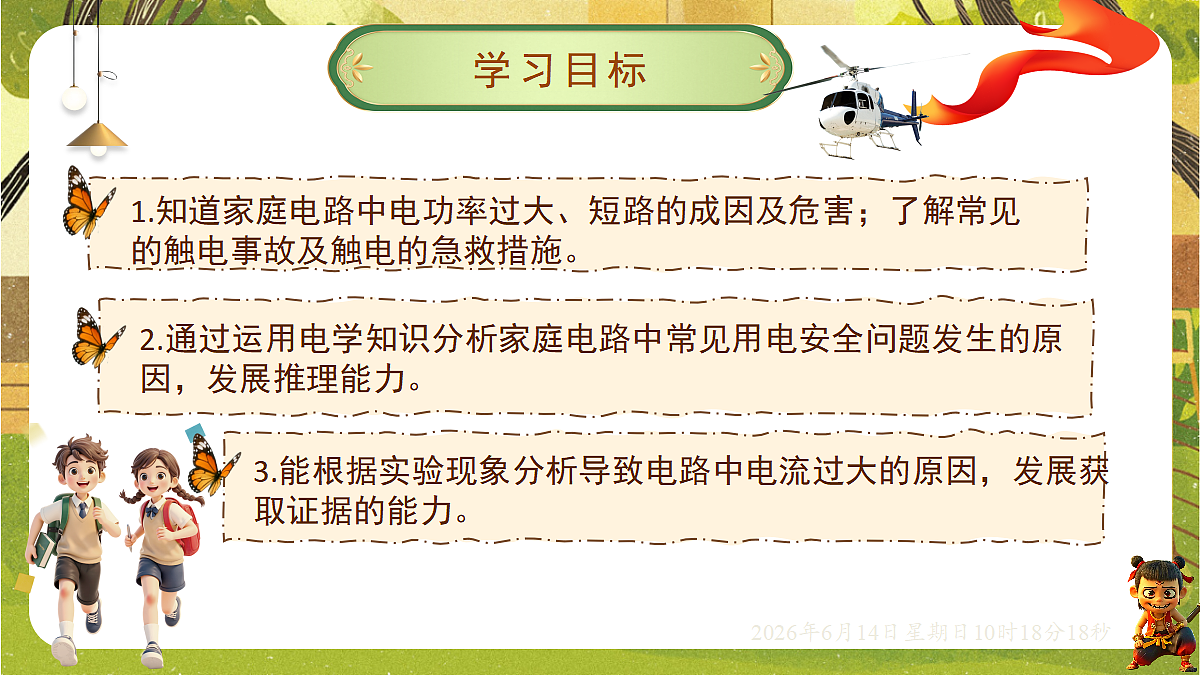

3.能根据实验现象分析导致电路中电流过大的原因，发展获取证据的能力。

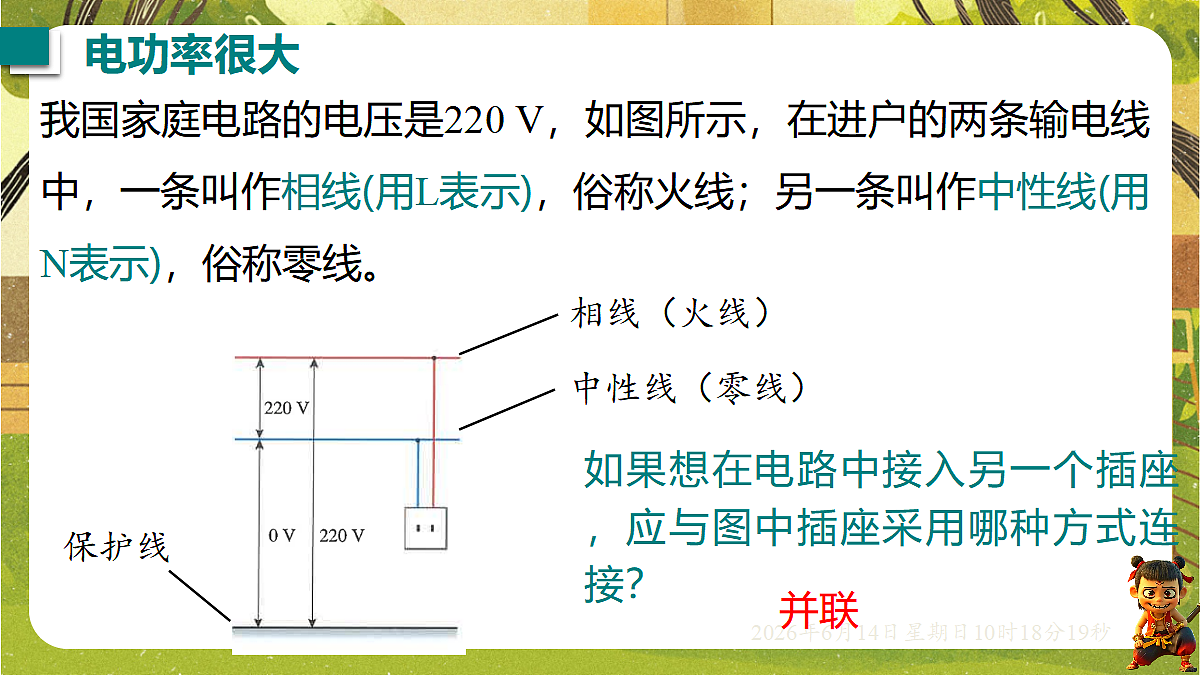

我国家庭电路的电压是220 V，如图所示，在进户的两条输电线中，一条叫作相线(用L表示)，俗称火线；另一条叫作中性线(用N表示)，俗称零线。
如果想在电路中接入另一个插座，应与图中插座采用哪种方式连接？

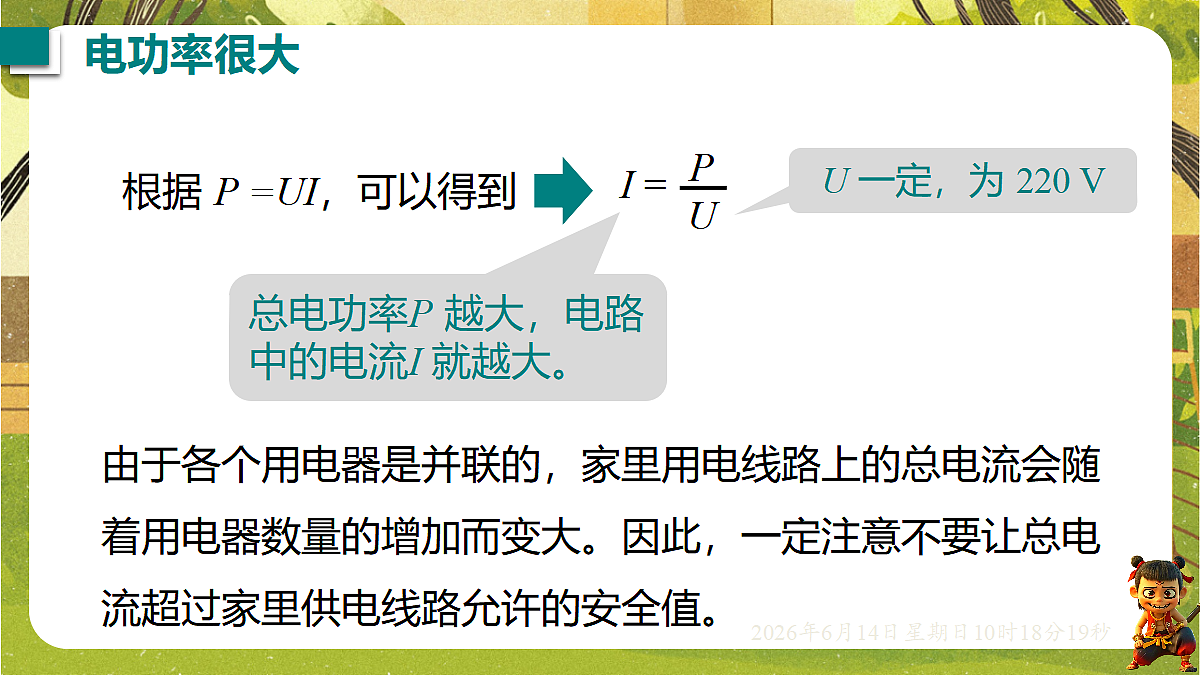

根据 P =UI，可以得到
U 一定，为 220 V
总电功率P 越大，电路中的电流I 就越大。
由于各个用电器是并联的，家里用电线路上的总电流会随着用电器数量的增加而变大。因此，一定注意不要让总电流超过家里供电线路允许的安全值。

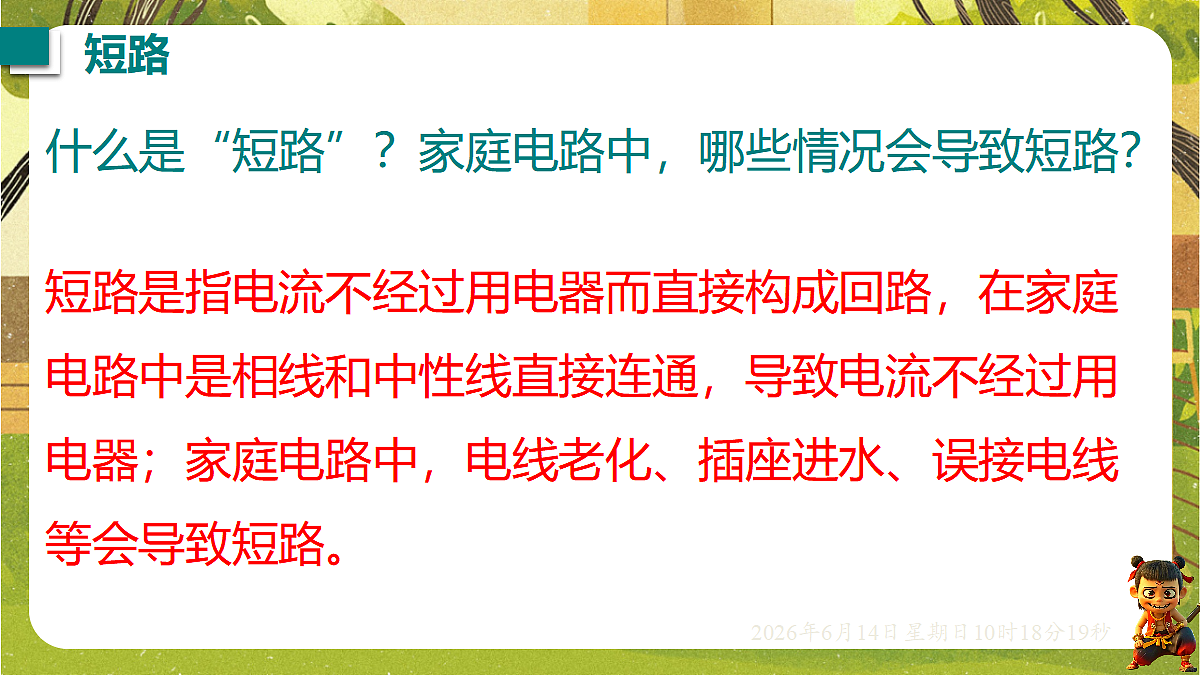

什么是“短路”？家庭电路中，哪些情况会导致短路？
短路是指电流不经过用电器而直接构成回路，在家庭电路中是相线和中性线直接连通，导致电流不经过用电器；家庭电路中，电线老化、插座进水、误接电线等会导致短路。

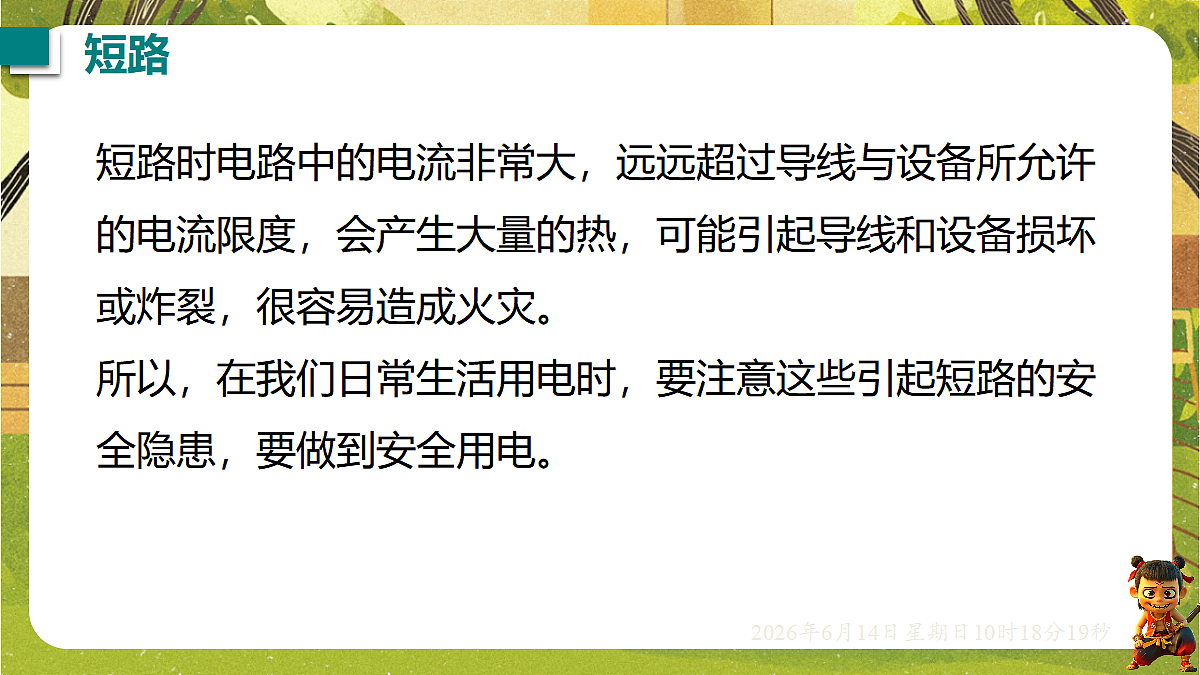

短路时电路中的电流非常大，远远超过导线与设备所允许的电流限度，会产生大量的热，可能引起导线和设备损坏或炸裂，很容易造成火灾。所以，在我们日常生活用电时，要注意这些引起短路的安全隐患，要做到安全用电。

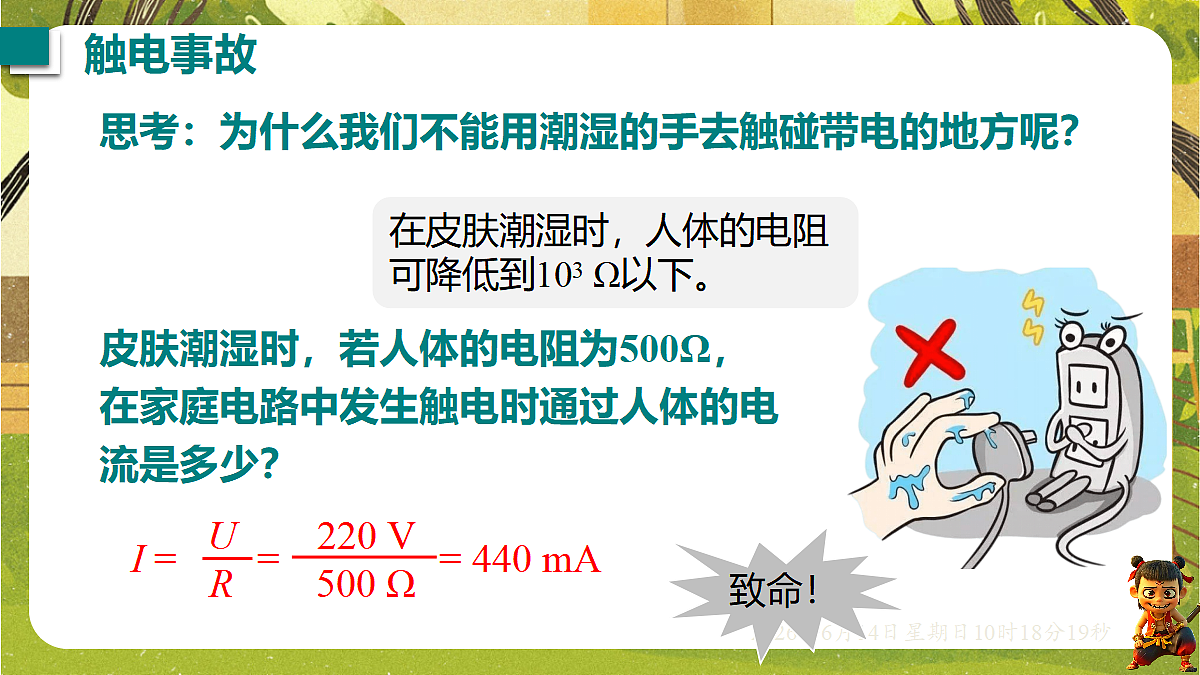

思考：为什么我们不能用潮湿的手去触碰带电的地方呢？
在皮肤潮湿时，人体的电阻可降低到103 Ω以下。
皮肤潮湿时，若人体的电阻为500Ω，在家庭电路中发生触电时通过人体的电流是多少？
远远超过人体安全电压！

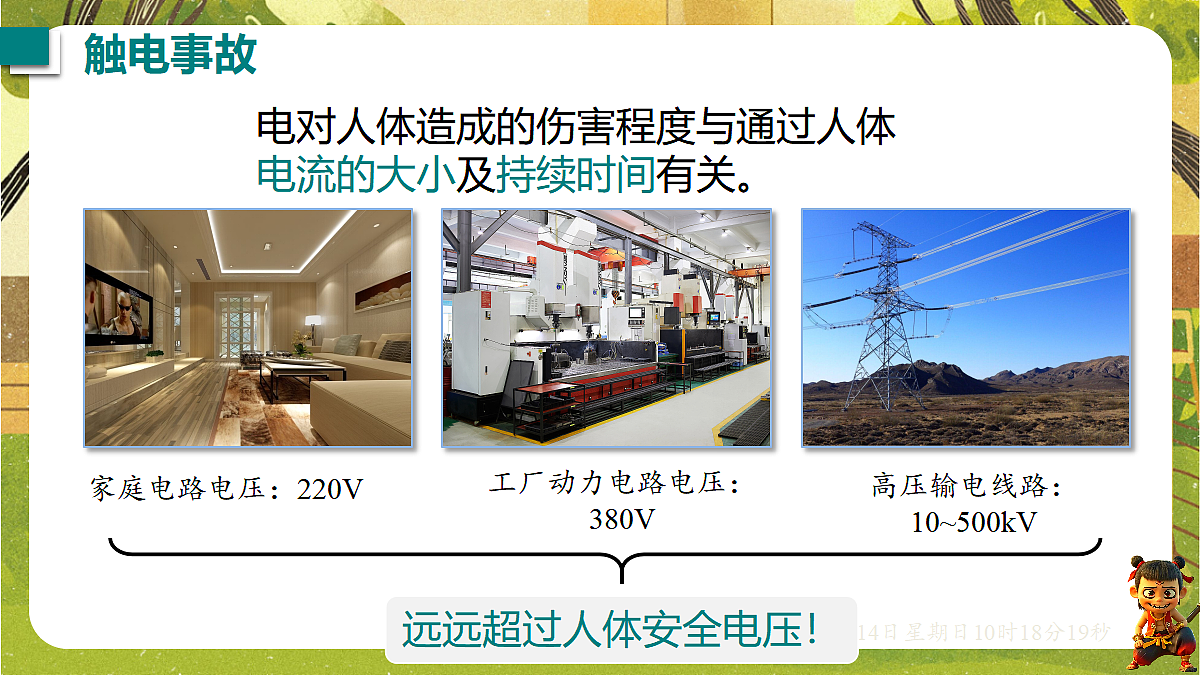

电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。
双线触电：相线、人体、中性线形成闭合回路，大电流流过人体导致的触电事故。
单线触电：相线、人体、大地形成闭合回路，大电流流过人体导致的触电事故。
你能分析出他们触电的原因吗？
思考与讨论：1.当我们发现有人触电时，能否直接去拉开触电的人？为什么？我们该怎么办？
2.当没有发现电源时，只发现了带电体，应该怎样做？
3.如果发现高压电线落在地上，能否用干木棍挑起线头，应该怎么做?
电弧触电：人靠近高压带电体，造成弧光放电而触电。
跨步电压触电：人经过高压线掉落的地方时，两脚之间有很高的电压，从而造成触电。
雷电是大气中一种剧烈的放电现象。雷电电压：几百万~几亿伏。雷电电流：几万~十几万安。危害：立即致人死亡，破坏建筑物。
任务一：摸清家底——了解家庭电路供电情况
1.家庭中的各种家用电器为我们提供了舒适便捷的生活条件。
（2）用电器与控制它的开关是______（填“串联”或“并联”）的。
2.某家庭电路如图所示，请在图中括号中标出相线和中性线。
任务二：排查隐患——梳理家庭电路中常见的安全问题
3. 家庭电路中有时会发生短路现象，短路时导线温度急剧升高，很容易造成火灾，为此要尽量避免发生短路现象，下列不会造成短路现象的是( )
A. 改装电路时使相线和中性线直接连通B. 电线绝缘皮被刮破或烤焦C. 用电器使用年限过长，绝缘皮老化D. 三孔插座的保护线发生断路
4. 炎炎夏日，酷暑难耐，空调成了家中的避暑神器。小荣家里发生了一件奇怪的事，每次打开空调时，都会使总开关跳闸而停电。下列分析正确的是( )
A. 一定是干路总电流过大造成的B. 一定是空调的功率过大造成的C. 一定是空调内发生短路造成的D. 一定是总开关的额定电流太大造成的
5.考虑到小荣家夏季用电高峰时，客厅、主卧、次卧的3台空调需同时工作，选购电线前需先明确电路连接方式与电线规格。相关参数如下表所示，请完成分析：#1.1
（1）3台空调在家庭电路中应采用______（填“串联”或“并联”）连接，理由是_______________________________。
3台空调能够独立工作，互不干涉
6. 持续的“桑拿天”，居民家里的空调、电扇都闲不住，导致电路火灾时有发生，火警电话不断，消防车拉着警
笛呼啸而出，赶往火灾现场。如图所示为全国消防安全日的部分宣传内容。请你运用所学的物理知识任选一项解释引发火灾的原因。#2
任务三：科学应对——了解触电事故并正确处理
8.“珍爱生命，安全用电”是同学们必备的安全意识。图中四种情况，人相对安全的是___（填“A”“B”“C” 或“D”）。如果发现有人触电，应先__________，再进行急救。
9.在变电站旁常常立有图甲所示的警示牌，这样做的目的主要是提醒人们不能靠近高压带电体，从而避免发生______触电。如图乙所示，若人靠近断落在地面上的高压输电线，则很容易发生__________触电。
10.如图所示，有些居民将电线插座从窗口悬挂至室外，给电瓶车充电。这种“飞线”充电方式存在一定的安全隐患。夜晚气温下降，空气中的水蒸气液化成小水珠附着在插座内部，含有杂质的液态水会导致电路出现______；悬挂
于室外的电线与窗台、外墙等摩擦，会导致绝缘皮破损，人体接触______（填“相线”或“中性线”）绝缘皮破损处，导致触电事故。
【点拨】含杂质的液态水导电，会使电路短路；家庭电路中，人体只要接触相线破损处就会发生触电事故，但若只接触中性线不会发生触电事故，故悬挂于室外的电线与窗台、外墙等摩擦，会导致绝缘皮破损，人体接触相线绝缘皮破损处，导致触电事故。
11. 家庭用电安全至关重要，结合所学的家庭电路知识和日常生活经验，从“用电器使用”“线路维护”“应急处理”三个角度，分别提出一条防止触电事故的具体措施，并说明每条措施的原理。
【解】用电器使用角度：不用湿手触摸用电器；原理——湿手表面有导电的水膜，触摸带电体时易形成电流通路，引发触电，干燥手部可避免这一风险。线路维护角度：定期检查家用电器的电线，发现绝缘皮破损及时更换或用绝缘胶带包裹；原理——电线绝缘皮破损后，相线可能裸露，人体接触易触电，修复绝缘可隔绝带电体与人体的接触。
应急处理角度：若发现有人触电，立即断开电源总开关再施救，不可直接用手拉扯触电者；原理——断开总开关能切断电路电流，直接拉扯会使施救者也成为电路一部分，导致连环触电。
