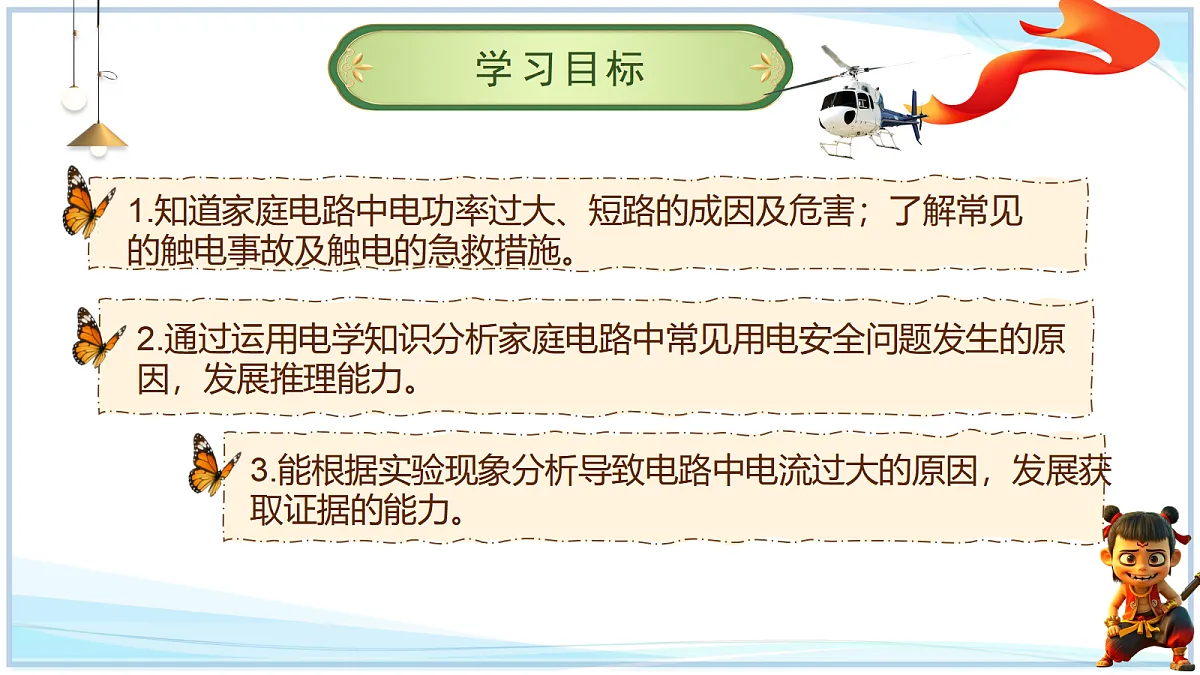

3.能根据实验现象分析导致电路中电流过大的原因，发展获取证据的能力。

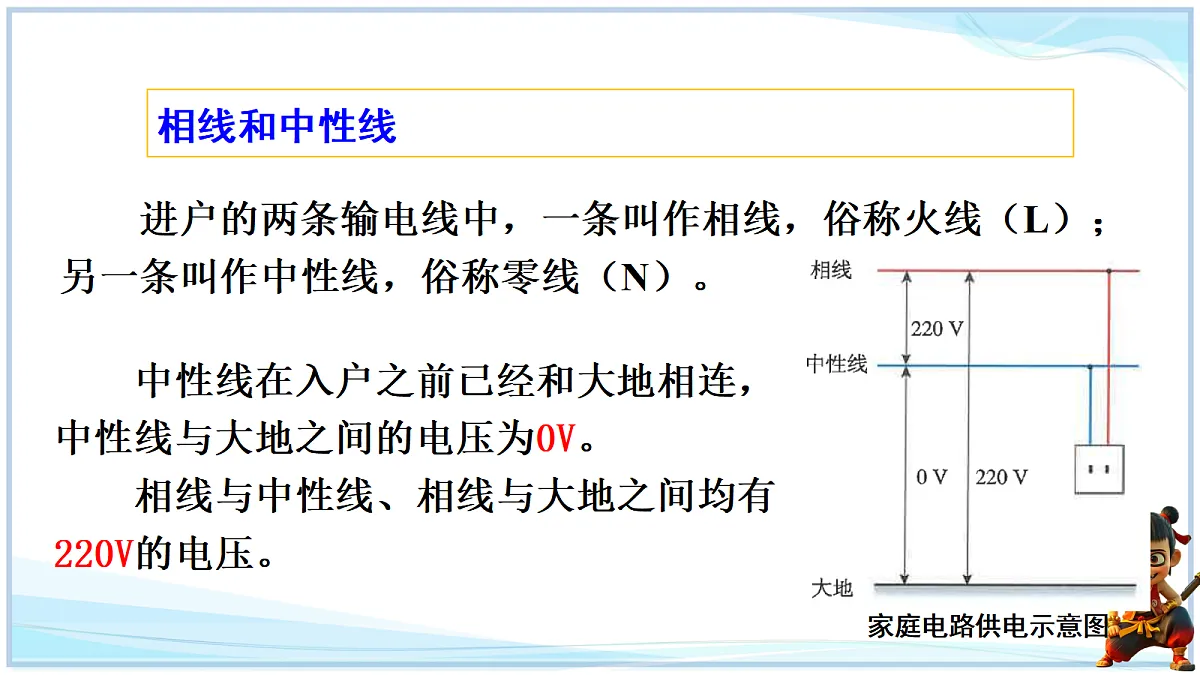

　 进户的两条输电线中，一条叫作相线，俗称火线（L）；另一条叫作中性线，俗称零线（N）。
中性线在入户之前已经和大地相连，中性线与大地之间的电压为0V。 相线与中性线、相线与大地之间均有220V的电压。

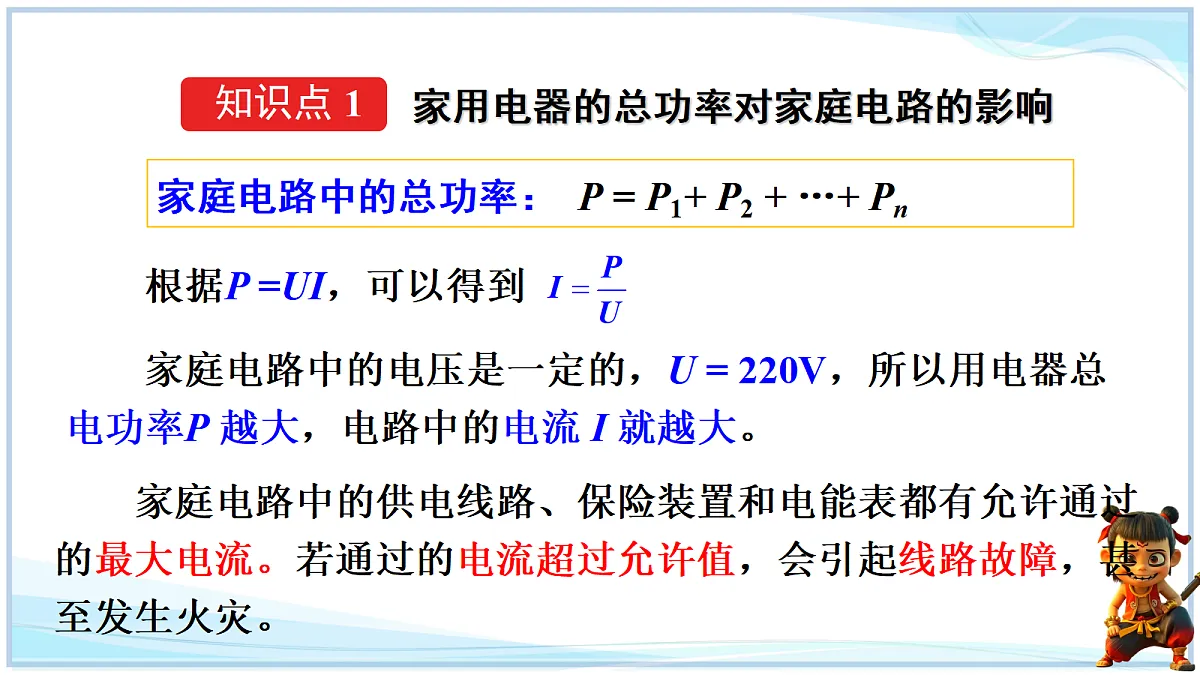

　 根据P =UI，可以得到 家庭电路中的电压是一定的，U = 220V，所以用电器总电功率P 越大，电路中的电流 I 就越大。
家庭电路中的总功率： P = P1+ P2 + …+ Pn
家庭电路中的供电线路、保险装置和电能表都有允许通过的最大电流。若通过的电流超过允许值，会引起线路故障，甚至发生火灾。
家用电器的总功率对家庭电路的影响

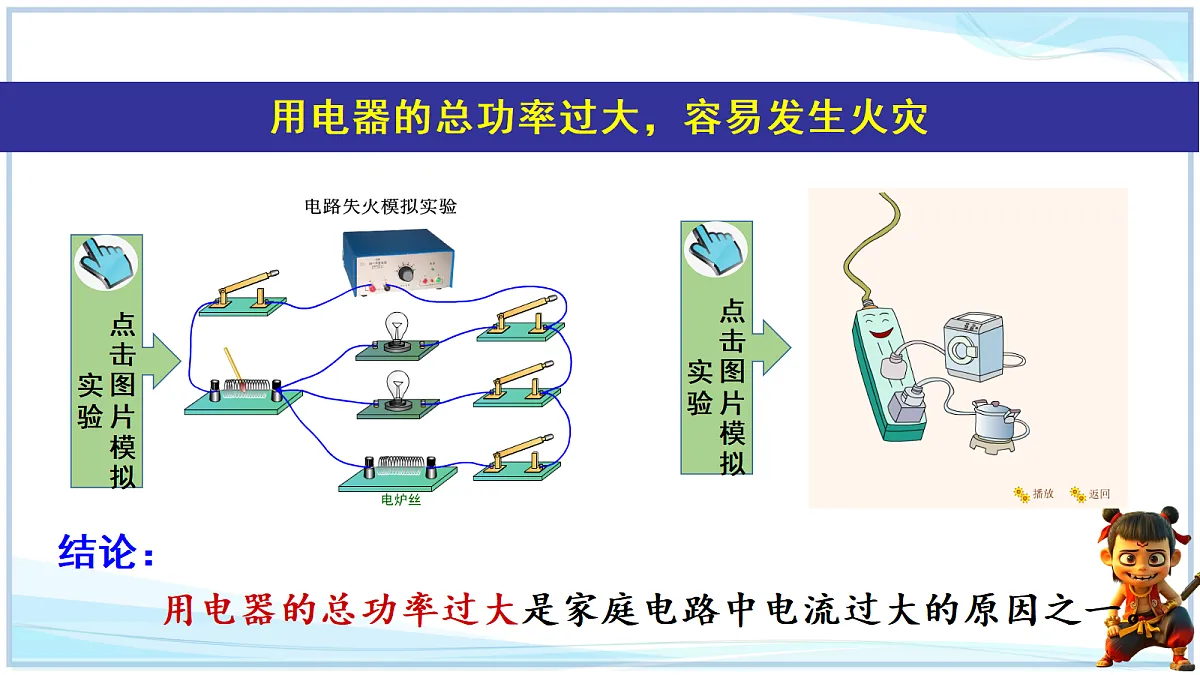

结论： 用电器的总功率过大是家庭电路中电流过大的原因之一。
用电器的总功率过大，容易发生火灾

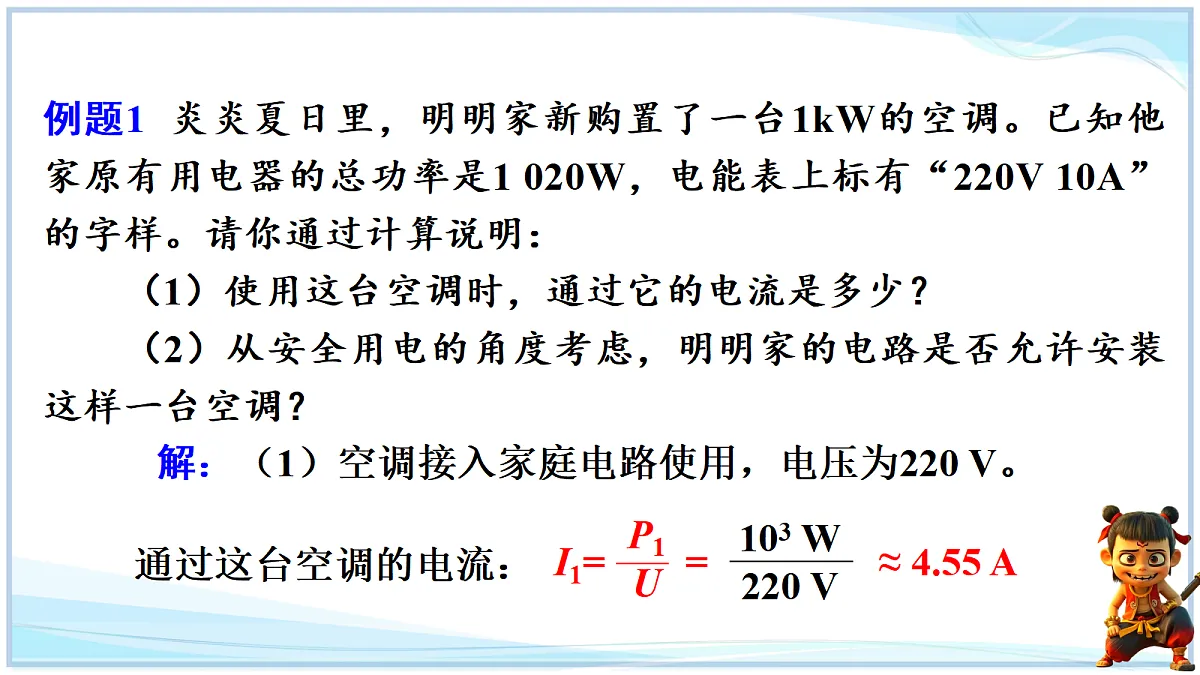

例题1 炎炎夏日里，明明家新购置了一台1kW的空调。已知他家原有用电器的总功率是1 020W，电能表上标有“220V 10A”的字样。请你通过计算说明：　　（1）使用这台空调时，通过它的电流是多少？　　（2）从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？
解：（1）空调接入家庭电路使用，电压为220 V。
I=I1 +I2=4.55A+4.64A=9.19 A
P =P1+P2=1 000W+1 020W=2 020W

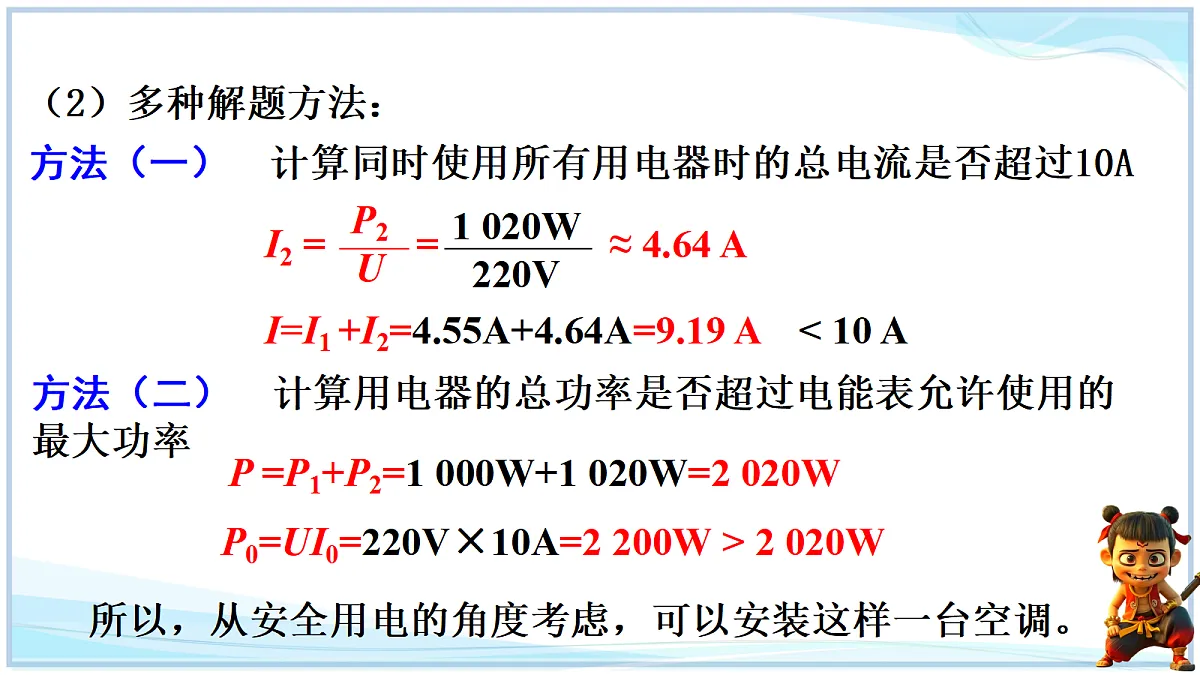

方法（二） 计算用电器的总功率是否超过电能表允许使用的最大功率
方法（一） 计算同时使用所有用电器时的总电流是否超过10A
P0=UI0=220V×10A=2 200W
所以，从安全用电的角度考虑，可以安装这样一台空调。
2. 如图所示的漫画形象地表现出家庭电路中插座“不堪重负”，插座上不同的用电器以______（填“并联”或“串联”）的方式接入电路中，当接入电路中工作的用电器越多时，电路中的总电流越____，电路消耗的总功率越____，电路中总电流如果超过安全值，由于电流的____效应，导致线路温度过高，容易引发火灾。
短路是家庭电路中电流过大的另一个原因。
有时候家庭电路中用电器的总功率并不是很大，但是也会产生电流过大的现象，你认为原因可能是什么？
　　你知道形成家庭电路短路的原因是什么吗？
由于改装电路时不小心，使火线和零线直接连通造成短路；电线绝缘皮破损或烤焦，电线和用电器使用年限过长，绝缘皮破损或老化，也会使火线和零线直接连通或电器进水造成短路。
　　家庭电路中短路很容易造成火灾。
例题2 如图所示，有些居民将电线插座从窗口悬挂至室外，给电瓶车充电。这种“飞线”充电方式存在一定的安全隐患。夜晚气温下降，空气中的水蒸气液化成小水珠附着在插座内部，含由杂质的液态水会导致电路出现 现象；悬挂于室外的电线与窗台、外墙等摩擦，会使绝缘皮 ，室外的阳光和高温，会使绝缘皮 ，这些都容易导致触电事故。
电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。
电压和电流对人体的伤害
触电电流大小由人体电阻和加在人体两端的电压决定。
人体电阻约为104 ～105Ω；在皮肤潮湿时，人体的电阻可降低到约103Ω。
家庭电路的电压 220V工厂用的动力电路的电压 380V高压输电线路的电压 10kV～1100kV
家庭电路中触电时，通过人体的电流大小：　　
家庭电路的电压值远远超过安全电压。
3.如图所示，在家庭电路中，相线和中性线直接相连，就会造成______，电流会非常大，根据焦耳定律，导线会产生大量的____，使导线的温度急剧升高，很容易造成火灾。
4.如图所示，用电热水壶将水烧开时，溅出来的水进入插座，会引起电路发生______故障，此时电路中的电流______（填“正常”或“过大”）。
人体是导体，当人体成为闭合电路的一部分时，就会有电流通过。如果通过人体的电流达到一定值时，就会对人体造成伤害，即发生触电事故。
电流通过中枢神经时，可能引起呼吸中枢抑制及心脏中枢衰竭，触电后呼吸肌痉挛性收缩，而引起窒息。 由于电流的热效应，也可能使触电的人体组织损伤、烧伤、坏死等。
一般家庭电路中的触电事故都是直接或间接与火线接触而造成的。
　　除了图示的几种情况外，还有哪些情况可能引起触电？
千万不要徒手拉触电的同伴！
6.“珍爱生命，安全用电”是每一位公民应具备的安全意识。下列做法中，不会造成触电的是( )
A. B. C. D.
7.教室里，当发现有人触电或用电器着火时，正确的做法是( )
A.立即用手将触电的人拉开B.立即切断电源C.立即用小刀将电线割断D.立即泼水灭火
8.高压输电线都架得很高，原因是( )
A.防止高压电弧触电B.防止跨步电压触电C.防止阻碍交通D.减少电能损失
不接触低压带电体，不靠近高压带电体；更换灯泡、搬动电器前应断开电源开关；不弄湿用电器，不损坏绝缘层；保险装置、插座、导线、家用电器等达到使用寿命应及时更换。
雷电是大气中一种剧烈的放电现象。
高压输电铁塔上的防雷导线
1．不要靠近金属栏杆，各种电器应暂停使用。2．迅速走进屋内，或汽车内。3．不要手持金属杆，金属饰物包括手表也要抛离。4．在高山上，应该找没有积水的凹坑处双脚并拢蹲下。
1.（绵阳中考）如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线。此时，丁站在地面上用手去拉丙。则（　　）
A．甲、乙都会触电 B．甲、丙都会触电C．乙、丁都会触电 D．丙、丁都会触电
2.（2025•安徽）电给我们的生活带来了极大便利，但不规范用电会带来很大危害，甚至会危及生命。关于安全用电，下列做法正确的是（ ）A．断开开关后更换灯泡B．用湿手触摸家庭电路中的开关C．用湿抹布擦拭工作中的用电器D．拽着插头后面的电线把插头从插座里拔出来
可能将导线拉断或将绝缘层拉裂，易触电
9.如图所示的是雷雨天高楼顶端避雷针放电时的场景，下列有关说法中不正确的是( )
A.避雷针需要通过导线连接到大地B.避雷针将云层中电荷吸附于针尖上C.雷雨天，人站在空旷的高处不安全D.雷雨天，人站在高大树木下不安全
10.在家庭电路中发生以下情况，其中不会引起电路中电线起火的是( )
A.同时使用大功率用电器B.开关中的两个线头碰接C.插座中的相线和中性线碰接D.正在工作的电器内进水
11.发现有人触电时，若找不到开关的位置，可以用哪种办法进行紧急的安全施救( )
A.用手拉触电者B.用脚踢开触电者C.用沾水的拖把挑开触电者D.用干燥的长木棍使触电者与电线分开
12.为了市民电动车充电安全，很多地方都配备了安全充电区，如图所示，对于电动车的使用，符合安全用电原则的是( )
A.充电插座的电线绝缘皮破损后仍继续使用B.电动自行车充电着火时应迅速泼水浇灭火焰C.发生火灾时应立即切断电源D.用湿抹布擦拭充电插口
13.甲、丙站在干燥的木桌上，乙、丁站在地面上，他们的抓握方式如图所示，则( )
A.甲、丙均会触电B.甲、乙均会触电C.丙、丁均会触电D.只有乙不会触电
14.图中两只小鸟在对话，闭合开关，下列分析不正确的是( )
15.电动车给人们的出行带来了方便，但错误的操作也带来了一些安全隐患。如图所示，私自接线给电动车充电，导线与窗台摩擦会导致绝缘皮破损，人体接触 ____（填“相”“中性”或“保护”）线绝缘皮破损处，会发生触电事故，救援时应首先 __________。
16.如图所示的电吹风是同学们非常熟悉的日常用品之一，但是你很少注意，在它的说明上有一句“严禁带入浴室使用”，其原因是在潮湿的环境中，人体的电阻变____，比在干燥的环境中更容易发生______事故。
器一起使用。小伟发现后，建议妈妈不要将电炒炉的插头插在这个插线板上使用。请你从安全用电角度分析其原因。
