1.理解电流的基本概念，及电流的常用单位及其换算关系。2.掌握电流表的基本结构、量程选择、读数方法以及正确的连接方式。
1.电流表的正确选择、连接及读数；2.正确使用电流表测电路中的电流。
在身穿高压工作安全服下，电工叔叔为什么可以隔空在手和电线之间拉扯出这么明显的电弧，你知道这是为什么吗？
要使用电器能够工作， 电路中必须有电源。电源是如何使电流持续流过用电器的呢?

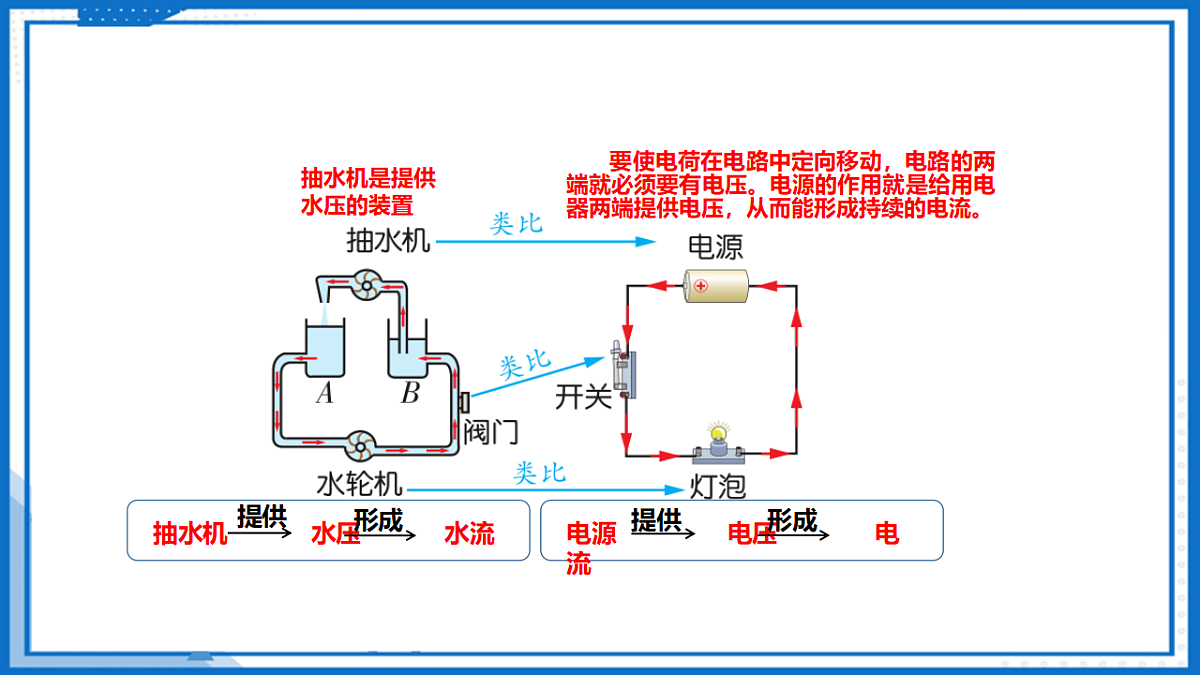

让我们类比水流的情形来认识这个问题
如何让水轮机转动起来呢?
水轮机为什么又停下来了？
抽水机是提供水压的装置
要使电荷在电路中定向移动，电路的两端就必须要有电压。电源的作用就是给用电器两端提供电压，从而能形成持续的电流。

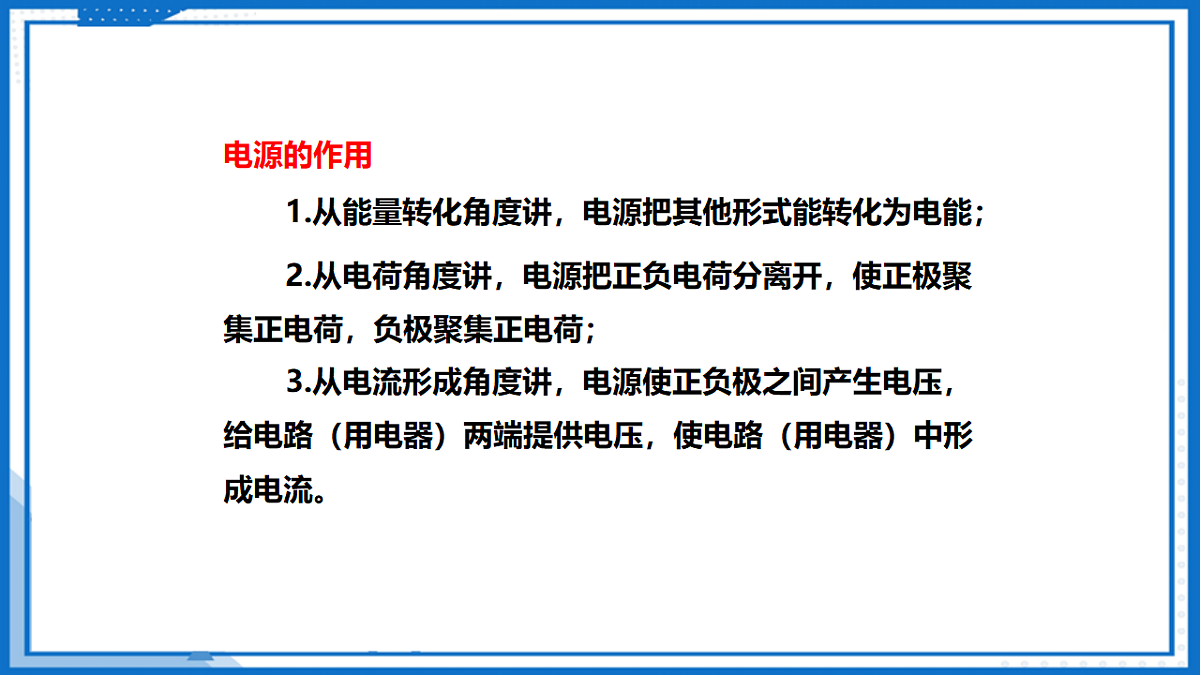

1.从能量转化角度讲，电源把其他形式能转化为电能；
2.从电荷角度讲，电源把正负电荷分离开，使正极聚集正电荷，负极聚集正电荷；
3.从电流形成角度讲，电源使正负极之间产生电压，给电路（用电器）两端提供电压，使电路（用电器）中形成电流。
电压与我们的生活息息相关
知识点一 电压
1. 电压是使自由电荷发生定向移动形成电流的原因。
2. 电源是提供电压的装置。
3. 电压用字母U表示。
当电压较高时，常用千伏（kV）作单位； 当电压较低时，常用毫伏（mV）作单位。 1 kV=1000V=103V 1 mV=0.001V=10-3V
4. 电压的单位是伏特，简称伏，符号是V.
电子手表用氧化银电池1.5V
特高压输电1000kV及以上
【例题】关于电压，下列说法错误的是【 】 A.电压是电路中形成电流的原因 B.只要有电压，就一定有电流产生 C.电源是提供电压的装置 D.电路中有电流时，电路两端就一定有电压
【解析】电源是提供电压的装置，电压使电路中的自由电荷发生定向移动形成电流。
电路中形成电流的条件：①电路两端存在电压；②电路闭合。 电路中有电流时，电路两端一定存在电压，并且电路处于通路状态； 电路两端存在电压时，电路处于通路时有电流，电路处于断路时没有电流。
知识点二 电压的测量
有三个接线柱，两个量程
③电压表的量程(测量范围）与分度值
使用“-”与“3”接线柱时
测量范围为：0～3V分度值：0.1V示数为2V
使用“-”与“15”接线柱时
测量范围为：0～15V分度值：0.5V示数为12.5V
使用电压表前先观察指针是否指在零刻度线上，若没有指在零刻度线处，则用螺丝刀轻轻旋动调零旋钮使指针指在零刻度线处。
电压表并联在小灯泡L2两端，测量L2两端的电压U2.
电压表并联在小灯泡L1两端，测量L1两端的电压U1.
②电压表与被测电压的用电器并联
电路形成断路，用电器中没有电流通过，不工作。电压表指针偏转，示数等于电源电压。
注意：在电路中可将电压表看作断路！
电压表可以直接接在电源两端，测量电源电压，不会引起电源短路，电压表的示数等于电源电压。
用电压表测量电源两端
③电压表的“+”接线柱靠近电源的正极连接， “-”接线柱靠近电源的负极连接。电流必须从电压表的“+”接线柱流入，从负接线柱流出。
电流从“+”接线柱流入，从“-”接线柱流出。指针正常向右偏转。
电流从“-”接线柱流入，从“+”接线柱流出。指针反向偏转。
④被测电压不能超过电压表的最大量程。
如果被测电压超过电压表的最大量程，无法读数，而且有可能损坏电压表，这时应该改用更大量程的电压表。
4.实验：用电压表测量电压
（1）画出电路图，根据电路图完成电路的连接； （2）闭合开关接通电路，分别把电压表接在小灯泡两端和电源两端，读出电压值； （3）换用不同节数的电池，重复上述实验。
实验结果表明，电压表两次的示数是相同的，即在只有一个用电器的电路中，用电器两端的电压与电源两端的电压相等。
如图所示，电压表已与被测电压的小灯泡并联。如果要把这三个串联着的小灯泡与电源连接，哪端应该接电源的正极 ? 哪端应该接电源的负极 ? 请在图上标出电流的方向。
知识点三 电压表与电流表的比较
①使用前要调零，弄清量程和对应的分度值、。②使用时都要使电流从正接线柱流入，负接线柱流出；③都要选择合适的量程，使指针稳定后再读数；④不能估计出电流、电压值时，可用试触法判断选量程。
绝对不允许不经过用电器直接接在电源两极上
可直接连接在电源两极上
串联在被测电流的电路中
并联在被测电压的电路两端
【例题】如图所示，闭合开关，两个小灯泡L1和L2均能发光。下列关于该电路的分析正确的是【 】 A. 若甲为电流表，则两灯一定并联 B. 若乙为电流表，则乙测的电流 C. 若丙为电流表，则丙测的电流 D. 若甲为电流表，则乙可能为电压表
【解析】电流表在电路中相当于导线，应串联在被测电路中，电压表在电路中相当于断路，应并联在被测电路两端。 A、D．若甲为电流表，则开关闭合后，电流从电源的正极流出，分别流经L1和电流表甲，流经电流表甲后，由于灯泡L2能发光，因此电流经过L2后与流经L1的电流汇合，然后流经乙，流回到电源的负极，因此乙一定是电流表，丙与L2并联连接，因此丙一定是电压表。 B．若乙为电流表，则由于丙与L2并联连接，因此丙一定是电压表，此时灯泡L1和L2并联，甲为电流表，测量通过L2的电流，电流表乙测量通过L1和L2的总电流； C．若丙为电流表，则由于乙和L2并联，因此乙为电压表，因此甲一定为电压表，否则会导致电源短路。此时两灯串联。
几节干电池串联后组成新的电源，其电源电压为U=1.5V×n（n为电池节数）
当有电流通过用电器，用电器两端一定有电压吗？
用电器两端有电压，一定有电流通过用电器吗？
有电流通过用电器，用电器两端一定有电压；用电器两端有电压,不一定有电流通过用电器。
　　你听说过电鳗吗?它生活在中美洲和南美洲的淡水中。电鳗有一种独特的本领：能发出很强的电流。　　你听说过心电图吗?心脏在收缩和舒张时，有微弱的电流产生。可以在身体表面的不同部位探测电压的变化，并记录下来，形成心电图，它反映了心脏的工作情况。不管是电鳗还是心电图，都与生物电有关。你还知道其他关于生物电的信息吗?请通过查询互联网或去图书馆查阅相关资料，与你的同学或朋友交流。
1.（2023秋•武侯区校级期中）电流、电压是电学中重要的物理量。下列说法中，正确的是（　　）A．电路中有电压一定有电荷的定向移动B．电路中有持续电流，两端一定有电压C．金属导体中电流的方向与自由电子定向移动方向相同D．绝缘体不容易导电，是因为绝缘体内没有电子
解：AB、电路中有电压且电路是通路时，电路中的电荷定向移动形成电流，故A错误，B正确；C、自由电子带负电，自由电子定向移动方向与金属导体中电流的方向相反，故C错误；D、绝缘体不容易导电，是因为绝缘体内几乎没有自由电荷，故D错误。故选：B。
点评：本题考查了电路中有电流的条件、电流的方向和绝缘体不易导电的原因，属于电学的基础内容，难度不大。
2.（2016秋•新都区校级月考）如图所示电压表，若选0-3Ⅴ的量程，读数为____V；若选0～15V的量程，读数为____V。
解：（1）图中电压表，如选择量程为0～3V，分度值是0.1V，由图可知，指针所指的位置是2V+0.1V×6=2.6V；（2）如选择量程为0～15V，对应的分度值是0.5V，由图可知，指针所指的位置是10V+0.5V×6=13V。故答案为：2.6；13。
点评：本题考查了电压表的读数，在读数时，一定要认清量程所对应的分度值。使用任何测量仪器，最后在读数时，都要认清分度值，只有认清分度值，才能正确读出示数。
3.（2024秋•邻水县期末）如图所示是实验小组的同学用完好的器材做自主探究实验时连接的实物电路。下列说法正确的是（　　）A．只闭合开关S1，两灯泡并联B．闭合开关S1、S2，两灯泡串联C．先闭合开关S1，再闭合开关S2，电流表的示数变大D．若将电压表和电流表对调位置，则闭合开关S1、S2，电路短路
解：A、只闭合S1时，L2所在支路断开，只有灯泡L1发光、L2不发光，故A错误；B、闭合开关S1、S2，两灯泡并列连接，是并联关系，故B错误；C、先闭合开关S1，电流表测量通过的L1电流，再闭合开关S2，电流表测量通过灯L1、L2的总电流，电流表的示数变大，故C正确；D、由于电压表相当于断路，若电压表和电流表位置对调，电压表串联在电路中，则闭合S1、S2后，电路相当于断路，故D错误。故选：C。
点评：本题考查动态电路的分析，电压表和电流表的使用、并联电路的电流特点，难度中等。
4. （2022秋•嘉陵区校级期末）如图所示，电源电压恒定不变，闭合开关S后，只有一个灯泡亮，电流表有示数，电压表无示数，则该电路的故障可能是（　　）A．灯泡L1短路 B．灯泡L2短路C．灯泡L1开路 D．灯泡L2开路
解：闭合开关，两灯泡串联，电流表测量电路电流，电压表测量L1两端的电压。闭合开关S后，只有一个灯泡亮，电流表有示数，则电路接通，电压表无示数，则电压表所并联的元件可能短路，则该电路的故障可能是灯泡L1短路。故选：A。
点评：闭合开关，两灯泡串联，电流表测量电路电流，电压表测量L1两端的电压。闭合开关S后，只有一个灯泡亮，电流表有示数，则电路接通，电压表无示数，则电压表所并联的元件可能短路。
电压单位有千伏（kV）、伏（V）、毫伏（mV）1kV=103V=106mV
电源提供电压电压使电路中形成电流
电流从正接线柱流入，从负接线柱流出
所测电压不超过测量范围
1.基础性作业： 教材课后习题第1、2、3、4题，巩固电压的概念、单位换算以及电压表使用的基础知识。
2.拓展性作业： 让学生回家观察家中的用电器，查找其额定电压，并思考这些用电器为什么需要这样的电压。
