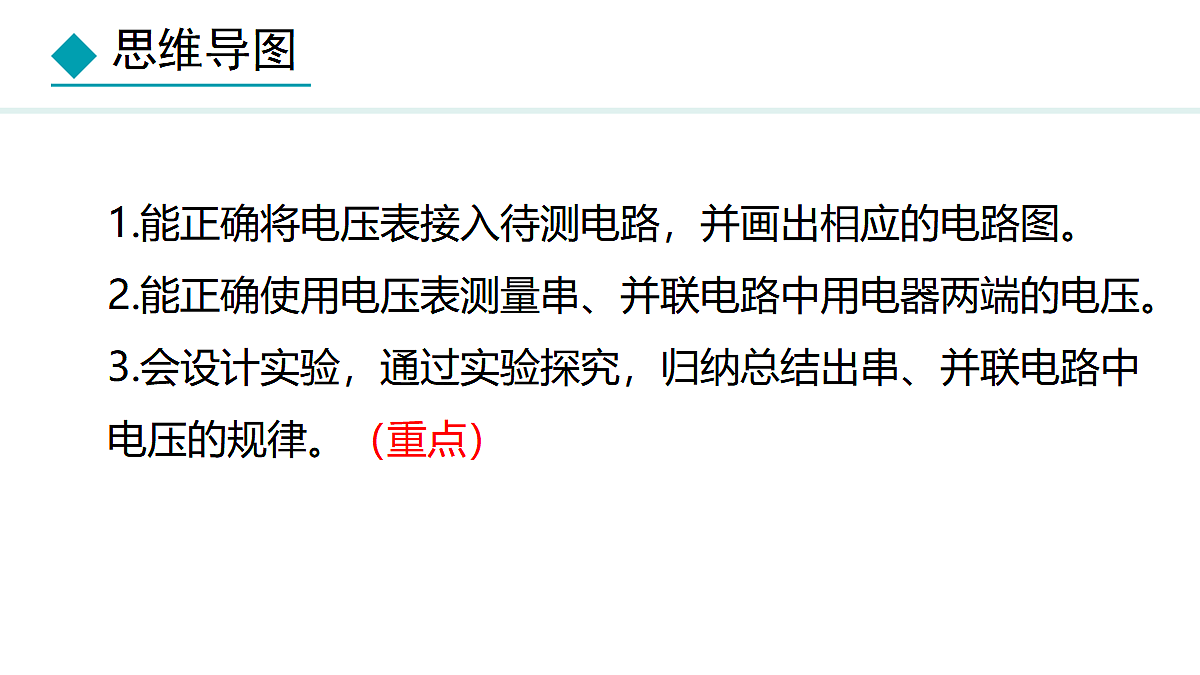

1.能正确将电压表接入待测电路，并画出相应的电路图。2.能正确使用电压表测量串、并联电路中用电器两端的电压。3.会设计实验，通过实验探究，归纳总结出串、并联电路中电压的规律。（重点）
串联电路中电压会有什么关系？

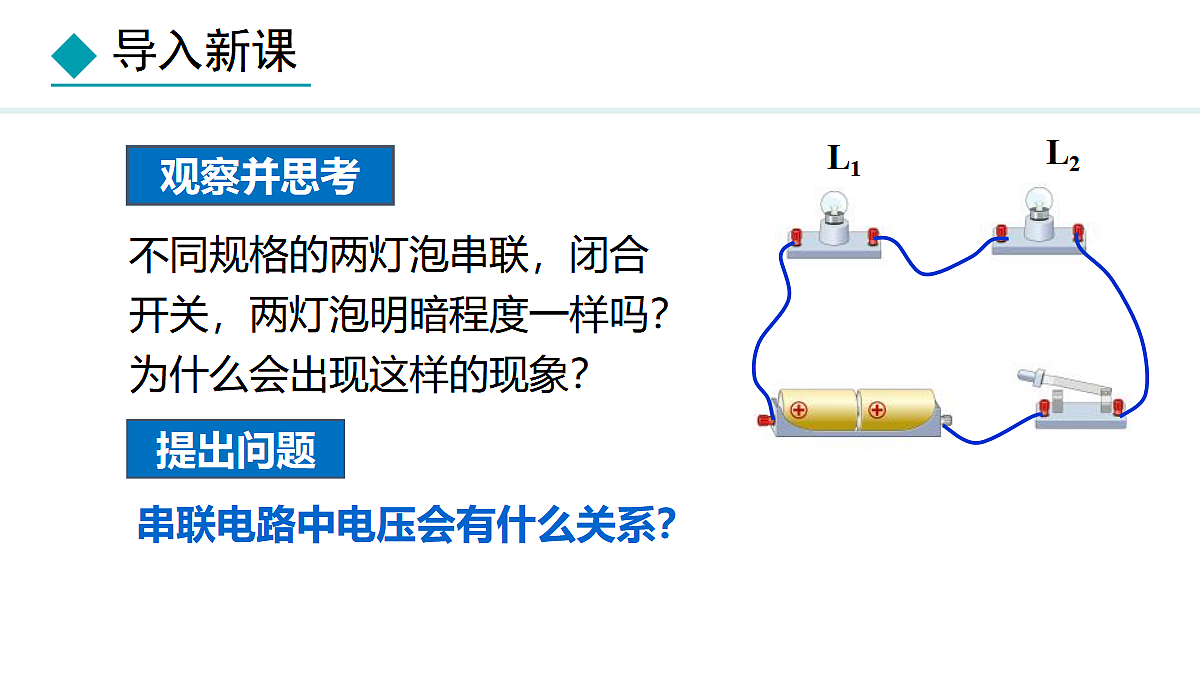

不同规格的两灯泡串联，闭合开关，两灯泡明暗程度一样吗？为什么会出现这样的现象？
串联电路总电压等于各用电器两端电压之和。

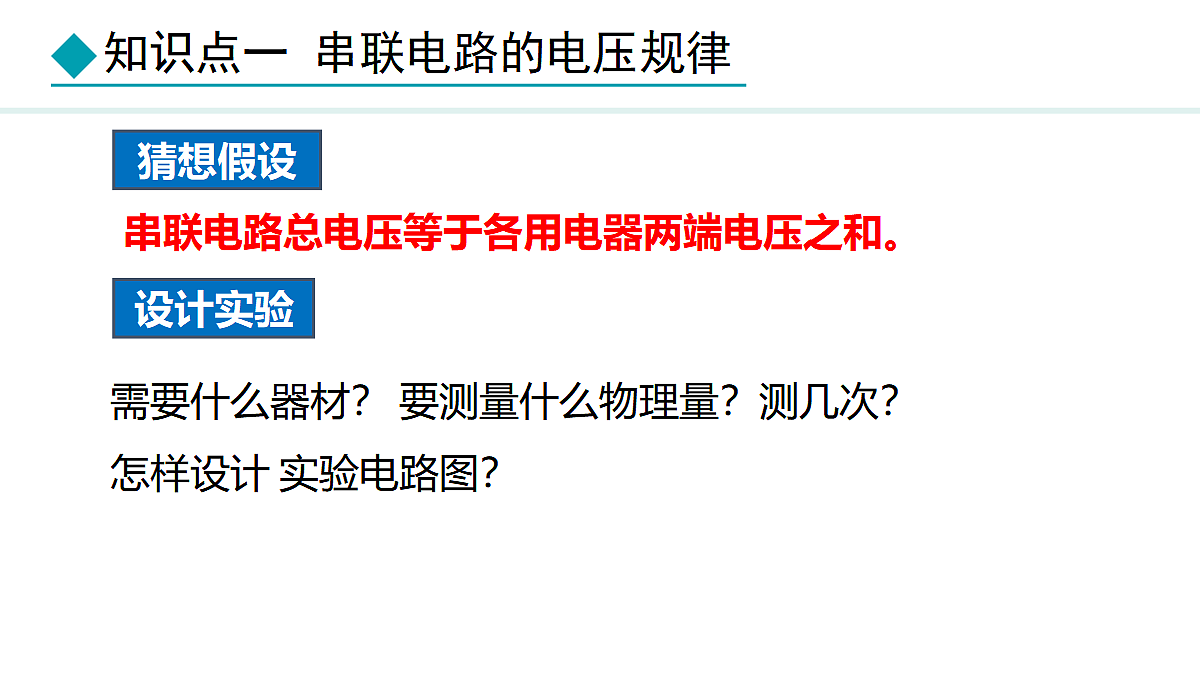

需要什么器材？ 要测量什么物理量？测几次？怎样设计 实验电路图？

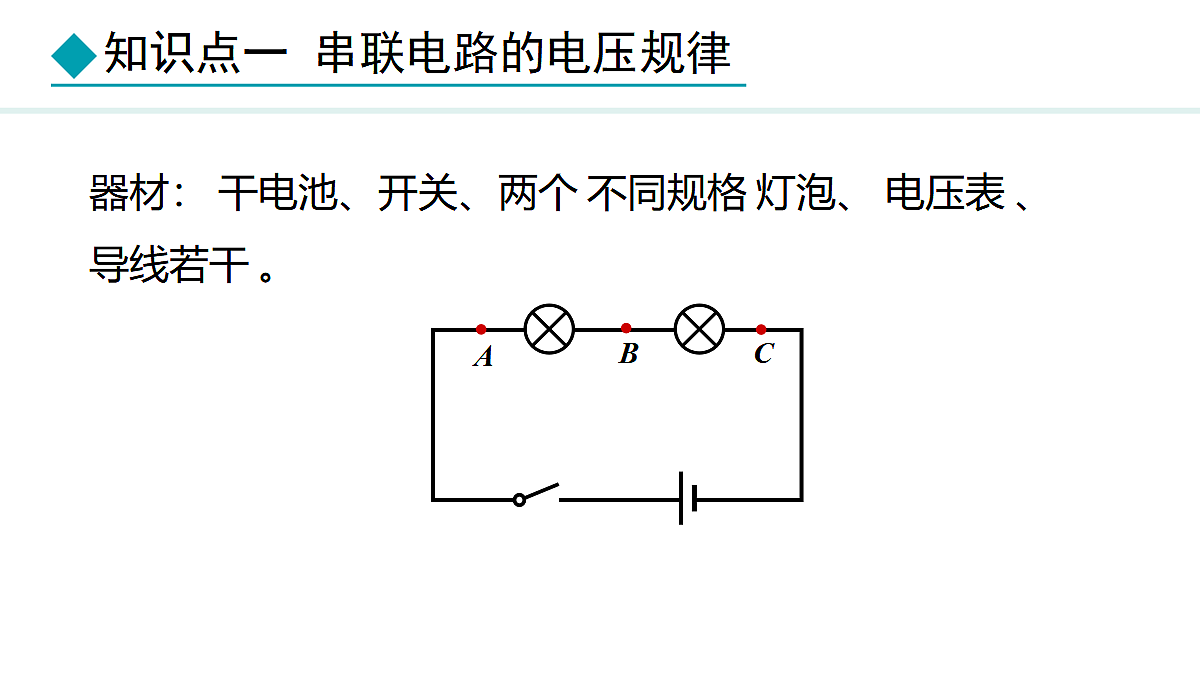

器材： 干电池、开关、两个 不同规格 灯泡、 电压表 、导线若干 。

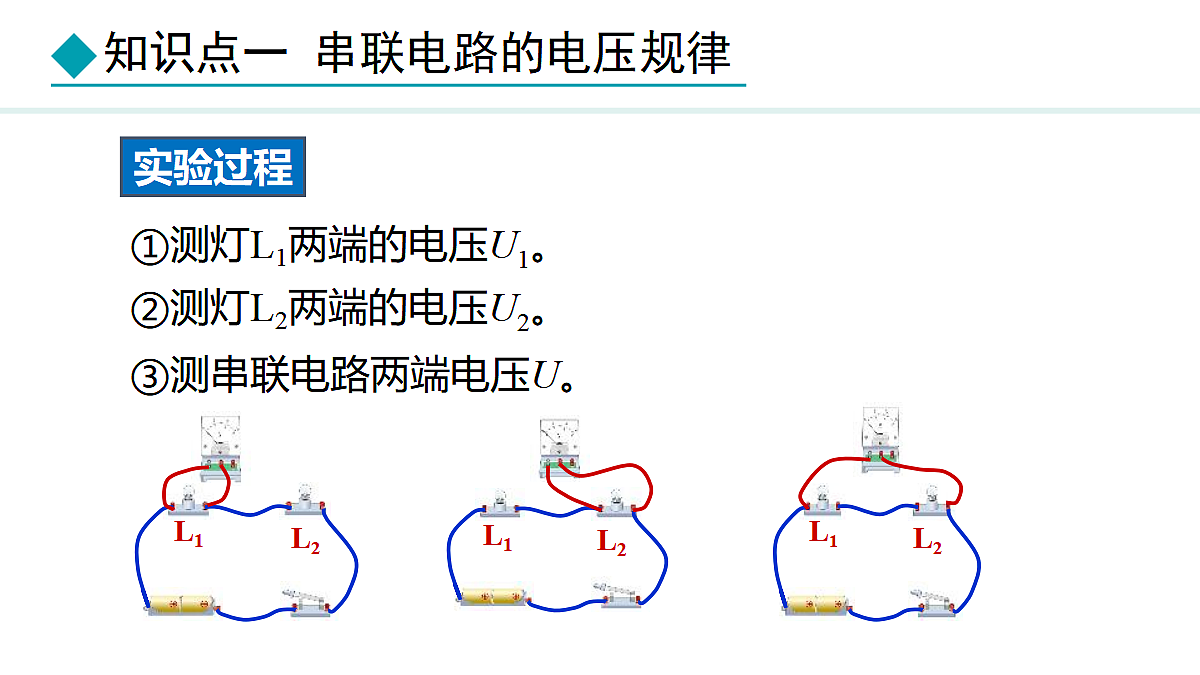

②测灯L2两端的电压U2。
①测灯L1两端的电压U1。
③测串联电路两端电压U。

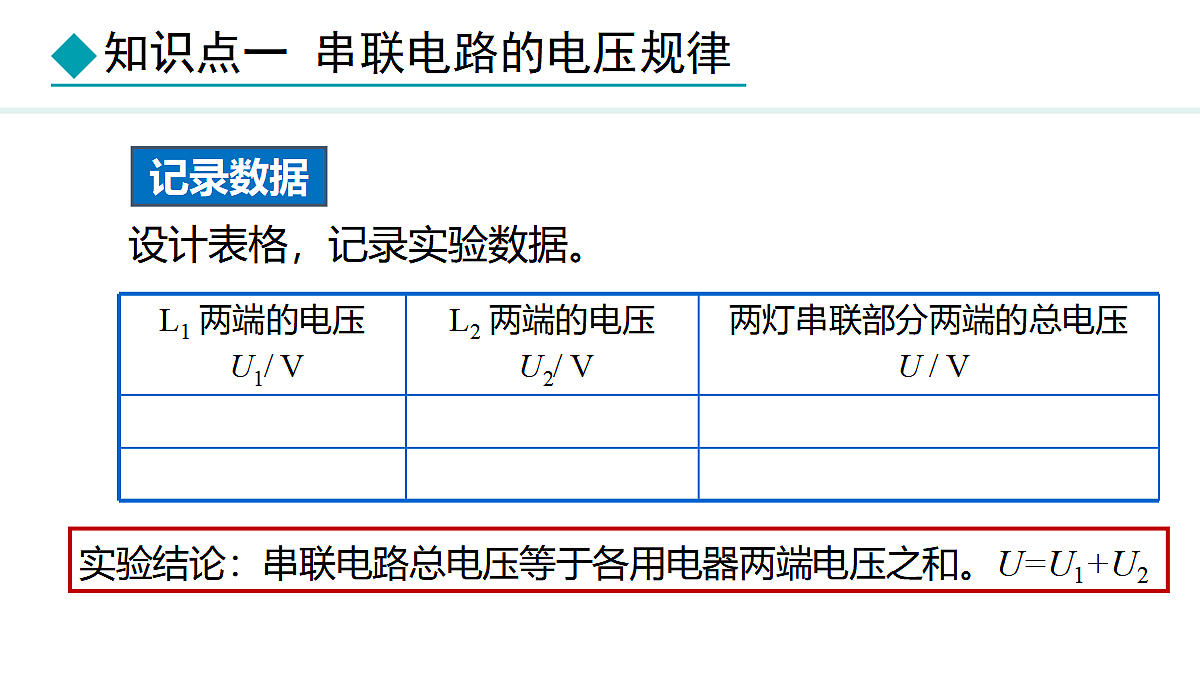

设计表格，记录实验数据。
实验结论：串联电路总电压等于各用电器两端电压之和。U=U1+U2
把几节电池串联起来组成电池组，用电压表分别测量每节电池两端的电压，然后测量这个电池组两端的电压。它们之间有什么关系？
实验结果表明：电池组两端的电压等于每节电池电压之和。

并联电路电压会有什么关系？
并联电路电源电压等于各支路两端电压。
实验结论：并联电路电源电压等于各支路两端电压。U=U1=U2
【例2】将L1、L2、L3三盏灯并联在电路中，发现L1最暗，L2较亮，发现L3最亮，则这三盏灯的电压（　　） A．U1＞U2＞U3 B．U1=U2=U3 C．U1＜U2＜U3 D．无法判断
1.连接电路时，开关应处于断开状态。2.若不能估测电压的大小，应先进行试触。3.一次实验结束后，用更换不同规格的灯泡多次实验。4.多次实验的目的时：寻找普遍规律，避免偶然性。
【例3】如图所示，在“探究串联电路中电压的规律”时，小红同学用电压表测出Uab=3V，Ubc=3V，Uac=6V，在表格中记录数据后，下一步应该做的是（　　）
A．整理器材，分析数据，得出结论B．对换L1和L2的位置，再测出一组电压值C．改变电源电压，再测出几组电压值D．换用不同规格的小灯泡，再测出几组电压值
