1．知道电势差的概念，理解电势差与静电力做功的关系。　2.掌握公式U＝Ed的推导过程，理解公式的含义，知道公式的适用条件。　3.能够应用U＝Ed解决有关问题。

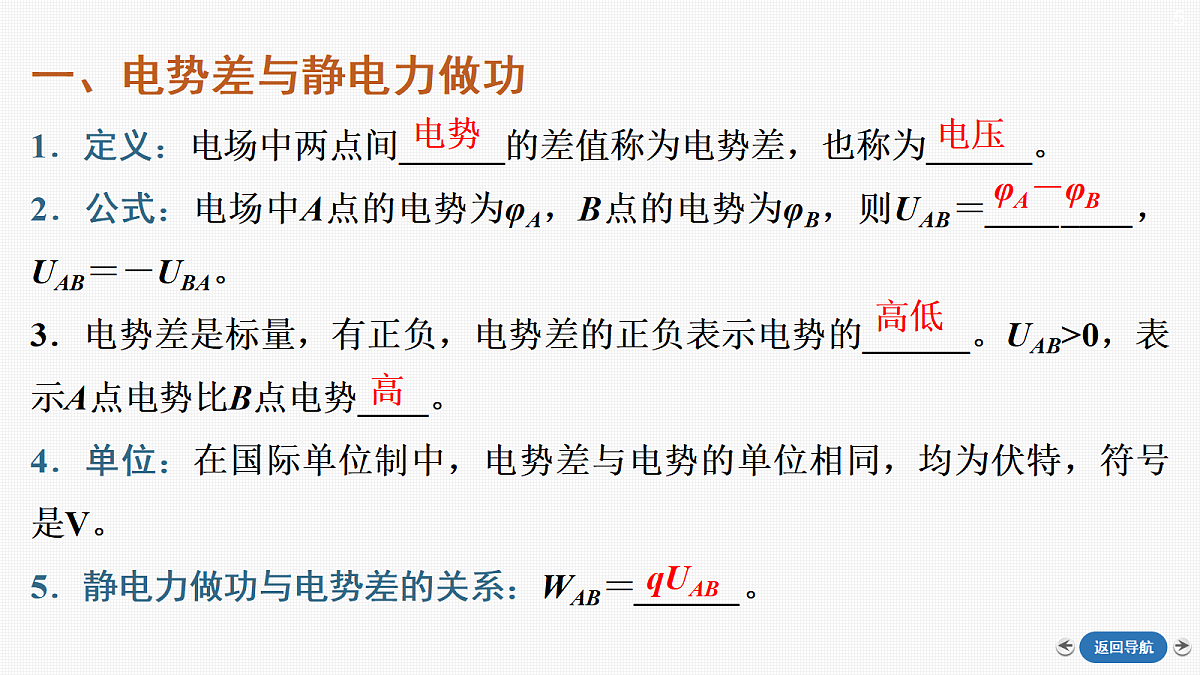

一、电势差与静电力做功1．定义：电场中两点间______的差值称为电势差，也称为______。2．公式：电场中A点的电势为φA，B点的电势为φB，则UAB＝________，UAB＝－UBA。3．电势差是标量，有正负，电势差的正负表示电势的______。UAB>0，表示A点电势比B点电势____。4．单位：在国际单位制中，电势差与电势的单位相同，均为伏特，符号是V。5．静电力做功与电势差的关系：WAB＝______。

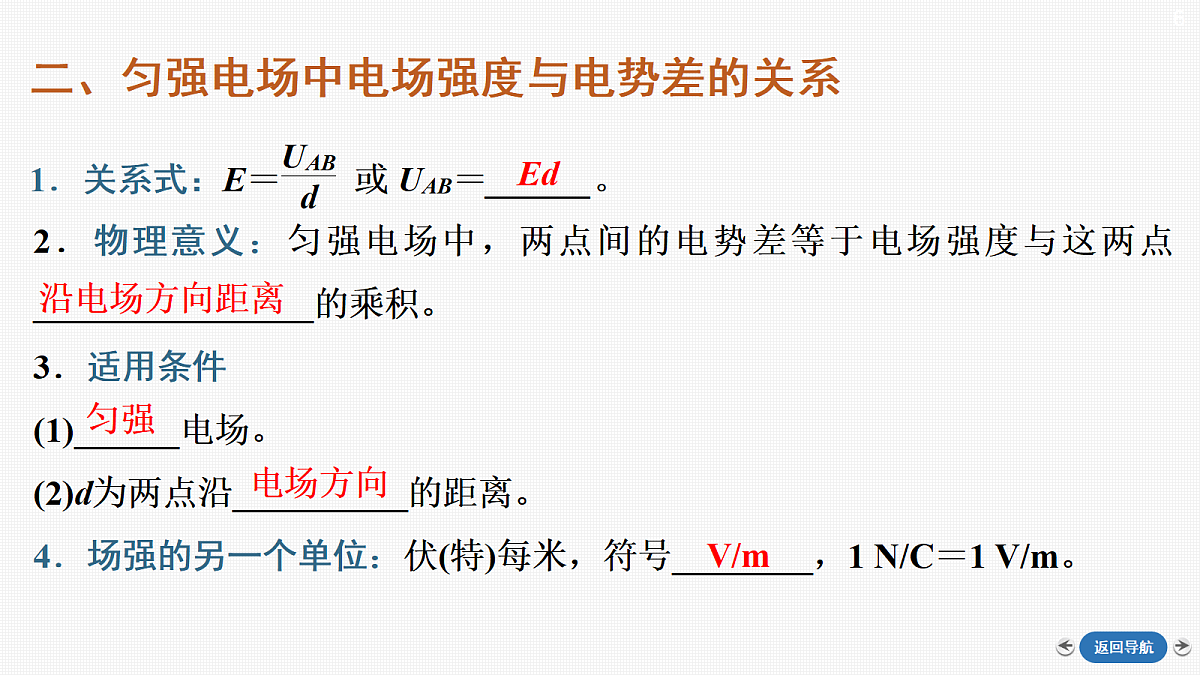

2．物理意义：匀强电场中，两点间的电势差等于电场强度与这两点________________的乘积。3．适用条件(1)______电场。(2)d为两点沿__________的距离。4．场强的另一个单位：伏(特)每米，符号________，1 N/C＝1 V/m。
判断下列说法是否正确。(1)公式U＝Ed适用于所有电场。(　　)(2)由U＝Ed可知，匀强电场中两点间的电势差与这两点的距离成正比。(　　)(3)匀强电场的电场强度值等于沿电场线方向每单位长度上的电势差值。(　　)
知识点一　静电力做功与电势差
带电粒子可能在匀强电场中运动，也可能在非匀强电场中运动，可能是只在静电力作用下运动，也可能是在多个力作用下运动，可能是做直线运动，也可能是做曲线运动……思考：公式WAB＝qUAB适用于任何电场吗？适用于带电粒子受多个力的情况吗？功的公式W＝Fs cs θ可以用来计算静电力做的功吗？
[提示]　公式WAB＝qUAB适用于任何电场，也适用于带电粒子受多个力的情况，功的公式W＝Fs cs θ是功的定义式，对任何力做功都适用，一般用于求恒力做功，如匀强电场中静电力做功。
1．对电势差的几点认识(1)电场中两点间的电势差，由电场本身决定，与在这两点间移动的电荷的电荷量、静电力做功的大小无关。(2)对于电势差必须明确指出是哪两点间的电势差，而且先后顺序不能乱。如A、B间的电势差记为UAB，B、A间的电势差记为UBA，而UAB＝－UBA。(3)电势差为标量，有正负之分，电势差的正负表示电场中两点电势的高低。(4)电场中两点间的电势差与零电势点的选取无关。
把电荷q的电性和电势差U的正负代入进行运算，功为正，说明静电力做正功，电荷的电势能减小；功为负，说明静电力做负功，电荷的电势能增大。3．公式WAB＝qUAB适用于任何电场，其中WAB仅是静电力做的功，不包括从A到B移动电荷时其他力所做的功。
角度1　电势差和电势的比较　　　(双选)关于电势差UAB和电势φA、φB的理解，正确的是(　　)A．UAB表示B点相对于A点的电势差，即UAB＝φB－φAB．φA、φB都可以有正、负，所以电势是矢量C．UAB和UBA是不同的，有UAB＝－UBAD．零电势点的规定是任意的，但人们通常规定大地或无穷远处为零电势点
[解析]　UAB表示A点相对于B点的电势差，即UAB＝φA－φB，A错误；电势是标量，正、负号是相对于零电势点而言的，正号表示该点电势高于零电势，负号表示该点电势低于零电势，B错误；UBA表示B点相对于A点的电势差UBA＝φB－φA，故UAB＝－UBA，C正确；零电势点理论上是可以任意选取的，但通常取无穷远处或大地为零电势点，D正确。
　　在电场中A、B两点间的电势差UAB＝75 V，B、C两点间的电势差UBC＝－200 V，则A、B、C三点的电势高低关系为(　　)A．φA>φB>φC B．φAφB D．φC>φB>φA[解析]　由UAB＝φA－φB知，UAB＝75 V表示φA比φB高75 V，UBC＝－200 V表示φC比φB高200 V，所以三点电势高低为φC>φA>φB，故选C。
电场中A、B两点间的电势差UAB等于把单位正电荷q从A点移动到B点时静电力做的功，故D错误。
　　(2025·重庆南岸区期中)如图所示，A、B、C为匀强电场中的三个点，电场的方向与△ABC所在的平面平行，AB⊥AC ，∠ACB＝30°。将电荷量q＝－1.0×10－9 C的点电荷从A点移动到B点，静电力做功WAB＝－2.0×10－8 J；将该电荷从B点移动到C点，电势能增加了4.0×10－8 J。设C点的电势φC＝0，A、B的距离L＝4 cm，求：
(1)A与B、C两点间的电势差UAB、UAC；
[答案]　20 V　60 V
(2)B点的电势φB和该电荷在B点的电势能EpB。[解析]　因为φB－φC＝UBC且φC＝0所以B点的电势φB＝40 VB点的电势能EpB＝qφB＝－4.0×10－8 J。[答案] 40 V　－4.0×10－8 J
知识点二　匀强电场中电势差与电场强度的关系
如图所示的是一个匀强电场，电场强度大小为E，A、B是沿电场方向上的两点，其电势差为UAB，A、B之间相距为d。现将一个电荷量为q的电荷由A移到B。(1)从力和位移的角度计算静电力所做的功；通过A、B间的电势差计算静电力做的功。(2)比较两次计算的功的大小，说明电势差与电场强度有何关系。(3)B、C在同一等势面上，UAC与电场强度有何关系？[提示]　(1)WAB＝Fd＝qEd　WAB＝qUAB(2)UAB＝Ed　(3)UAC＝Ed
在匀强电场中，电场强度处处相等，故B错误；在匀强电场中，两点间电势差等于电场强度与两点间沿电场线方向距离的乘积，故C错误。
　　　(双选)如图，在匀强电场中有一虚线圆，ab和cd是圆的两条直径，其中ab与电场方向的夹角为60°，ab＝0.2 m，cd与电场方向平行，a、b两点的电势差Uab＝20 V，则(　　)A．电场强度的大小E＝200 V/mB．b点的电势比d点的低5 VC．将电子从c点移到d点，静电力做正功D．电子在a点的电势能大于在c点的电势能
沿电场线方向电势逐渐降低，可知b点的电势比d点的电势高，B错误；将电子从c点移到d点，因电子所受的静电力与位移反向，可知静电力做负功，C错误；因a点的电势低于c点电势，则电子在a点的电势能大于在c点的电势能，D正确。
知识点三　“等分法”求解匀强电场的电场强度
1．方法介绍先由等分法确定电势相等的点，画出等势线，然后根据电场线与等势面垂直画出电场线，且电场线的方向由电势高的等势面指向电势低的等势面。
结论2：匀强电场中若两线段AB∥CD，且AB＝CD，则UAB＝UCD(或φA－φB＝φC－φD)，如图乙所示。
　　　(双选)如图所示，以A、B、C、D为顶点构成的长方形处于一平行金属板(未画出)形成的匀强电场中，长方形所在平面与两平行板垂直，AB的长度为8 cm，BC的长度为6 cm，D点距带正电荷的电容器极板的距离为20 cm。取无穷远处为零电势，A、B、C三点的电势分别为9 V、25 V、16 V，则(　　)A．D点电势为0B．D点电势为18 VC．两平行板间的电势差为50 VD．两平行板间的电势差为100 V
[解析]　在匀强电场中，平行等间距的两点电势差相等，可得φB－φA＝φC－φD，代入数据可得φD＝0，故A正确，B错误；
　　　如图所示，在匀强电场中，将电荷量为－6×10－6 C的点电荷从电场中的A点移到B点，克服静电力做功为2.4×10－5 J，再从B点移到C点，静电力做功为1.2×10－5 J。已知电场的方向与△ABC所在的平面平行。
(1)A、B两点间的电势差UAB和B、C两点间的电势差UBC分别为多少？
[答案]　4 V　－2 V
(2)如果规定B点的电势为0，则A点和C点的电势分别为多少？[解析]　由题意可知UAB＝φA－φB＝4 VUBC＝φB－φC＝－2 V若规定φB＝0，则解得φA＝4 V，φC＝2 V。[答案]　4 V　2 V
(3)请在第(2)问的条件下，在图中画出过B点的电场线方向，并说明理由。[解析]　设AB的中点为D，易知D点电势为2 V，与C电势相等，连接CD，则CD为匀强电场中的一条等势线，过B作CD的垂线，即为过B点的电场线，沿电场方向电势降低，故过B点的电场线如图所示。
[答案]　图见解析　理由见解析
1．(对电势差的理解)下列关于电势差的说法正确的是(　　)A．两点间的电势差等于电荷从其中一点移到另一点时，静电力所做的功B．将1 C正电荷从电场中一点移动到另一点，如果静电力做了1 J的功，这两点间的电势差就是1 VC.在两点间移动电荷时，静电力做功的多少跟这两点间的电势差无关D．两点间的电势差的大小跟放入这两点间的电荷的电荷量成反比
根据WAB＝UAB·q可知，在两点间移动电荷时，静电力做功的多少跟这两点间的电势差有关，C错误；两点间的电势差是由电场本身决定的，与检验电荷无关，故D错误。
2．(静电力做功与电势差)一电荷量q＝＋1.0×10－5 C的正试探电荷从电场中的P点移动到Q点，克服静电力做功0.01 J，则P、Q两点之间的电势差为(　　)A．－100 V B．100 VC．－1 000 V D．1 000 V
3．(匀强电场中电势差与电场强度的关系)如图所示，A、B、C、D是匀强电场中的四个点，D是BC的中点，A、B、C构成一个直角三角形，AB长为2 m，电场线与三角形所在的平面平行。将一电子从A点移到B点的过程中，电子克服静电力做功为10 eV；从A点移到C点过程中，静电力对电子做功为10 eV。由此可以判断(　　)
4.(“等分法”求解匀强电场的电场强度)(2025·四川攀枝花市期中)如图所示，A、B、C、D、E、F为匀强电场中一个边长为1 m的正六边形的六个顶点(匀强电场和六边形所在平面平行)，B、C、E三点电势分别为2 V、3 V、4 V，则下列说法正确的是(　　) A．D点的电势为4 VB．电子在B点的电势能比在C点低1 eVC．电子从B点到E点静电力做功为－2 eVD．匀强电场的电场强度大小为1 V/m
解析：B点的电势为2 V，E点的电势为4 V，故BE连线的中点G的电势为3 V，故直线CGF为等势线，DE为等势线，BA也是等势线，故D点电势为4 V，故A正确；B点电势比C点电势低1 V，电子带负电荷，故电子在B点的电势能比在C点高1 eV，故B错误；
电子从B点到E点静电力做功WBE＝－eUBE＝－(2－4) eV＝2 eV，故C错误；
