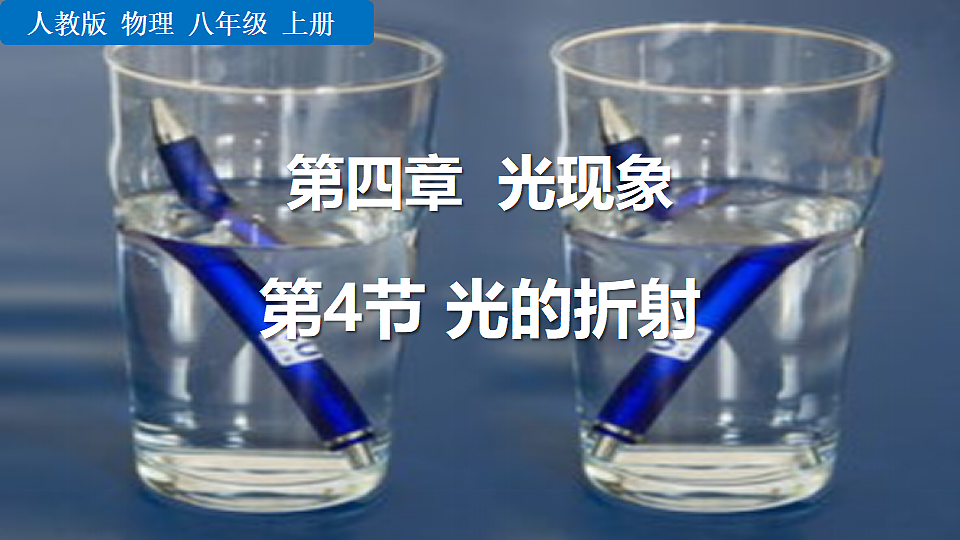

人教版八年级上册物理教学课件：第四章光现象第4节 光的折射

这是一份人教版（2024）八年级上册（2024）光的折射教学ppt课件，共29页。PPT课件主要包含了生活中的折射现象，地平线，海市蜃楼，没改变等内容，欢迎下载使用。

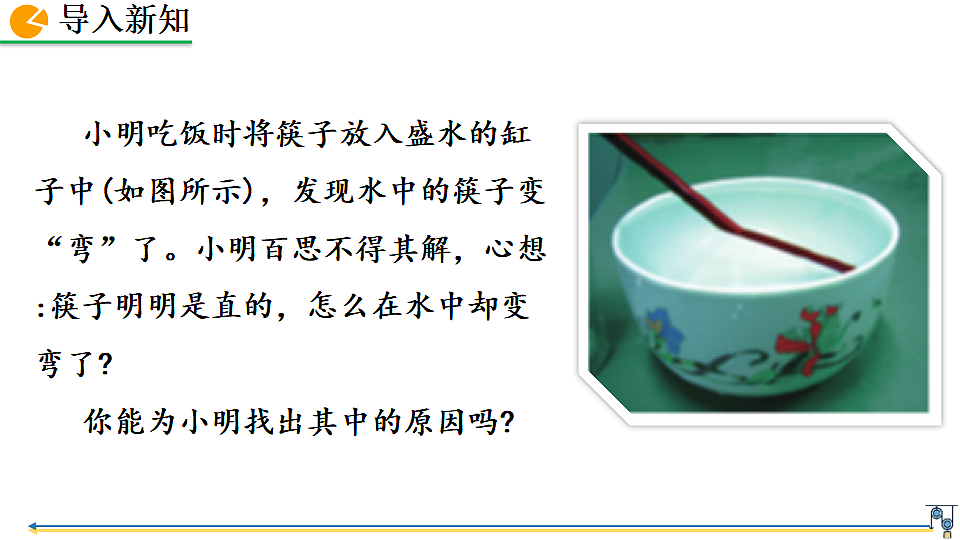

小明吃饭时将筷子放入盛水的缸子中(如图所示)，发现水中的筷子变“弯”了。小明百思不得其解，心想:筷子明明是直的，怎么在水中却变弯了? 你能为小明找出其中的原因吗?

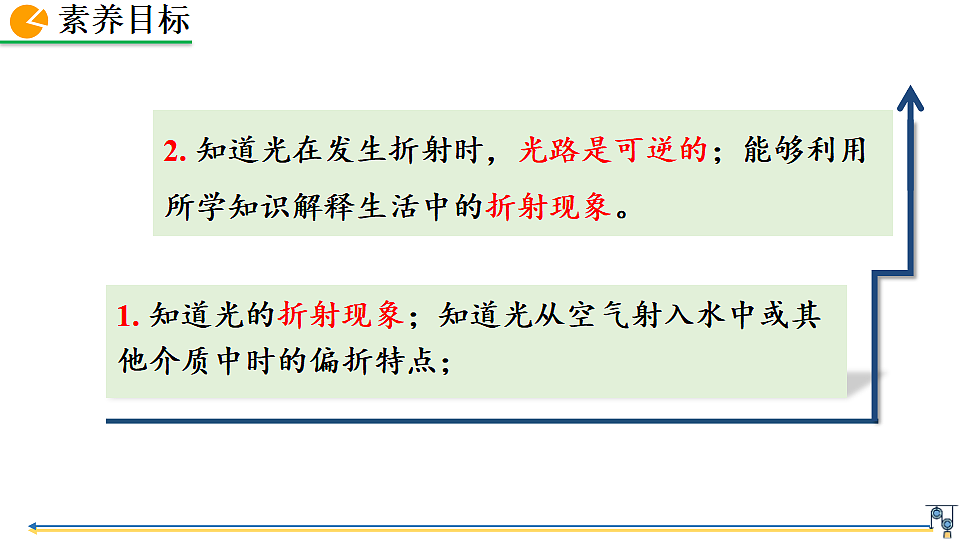

1. 知道光的折射现象；知道光从空气射入水中或其他介质中时的偏折特点；
2. 知道光在发生折射时，光路是可逆的；能够利用所学知识解释生活中的折射现象。

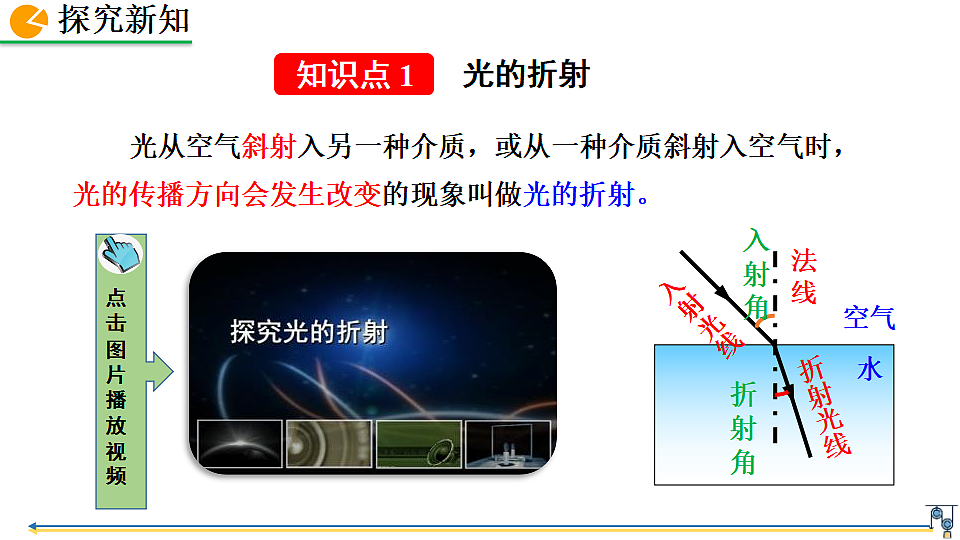

光从空气斜射入另一种介质，或从一种介质斜射入空气时，光的传播方向会发生改变的现象叫做光的折射。

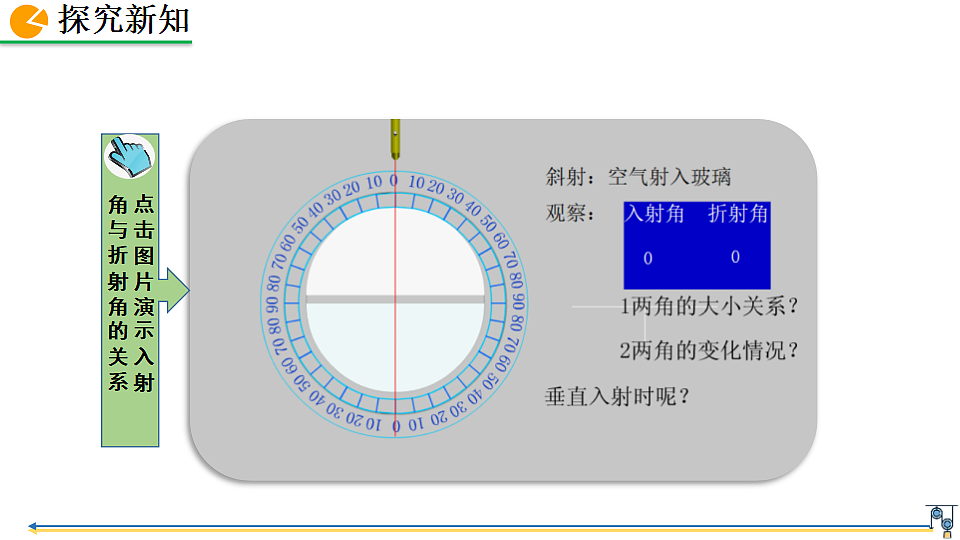

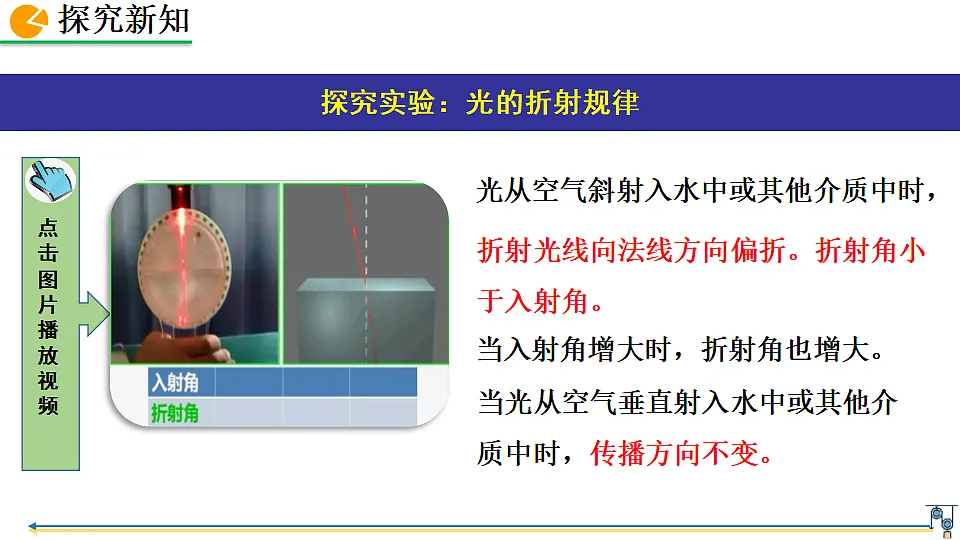

探究实验：光的折射规律

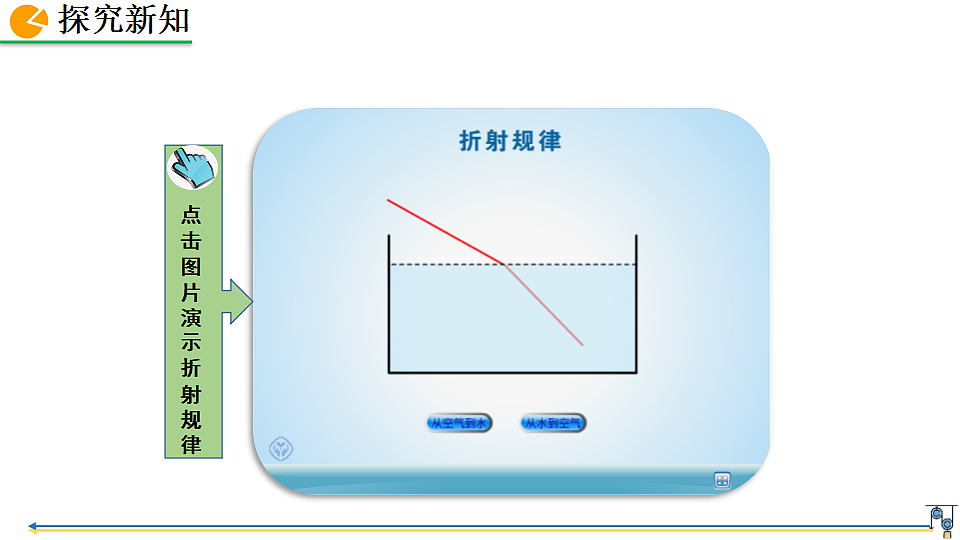

光从空气斜射入水中或其他介质中时，
折射光线向法线方向偏折。折射角小于入射角。
当入射角增大时，折射角也增大。
当光从空气垂直射入水中或其他介质中时，传播方向不变。

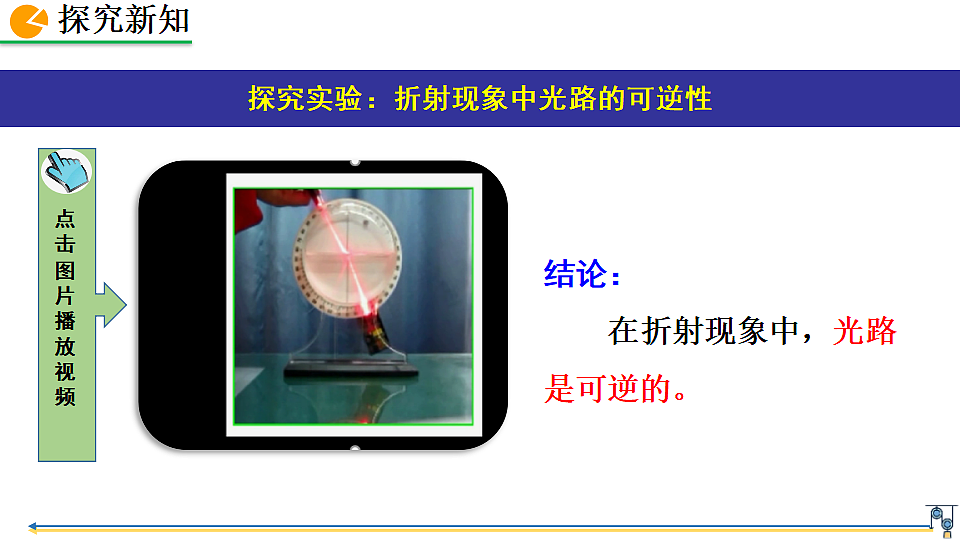

探究实验：折射现象中光路的可逆性
结论： 在折射现象中，光路是可逆的。
例 如图所示，一束激光从空气中射到半圆形玻璃砖上（O为圆心），发生了反射和折射，请在图中画出：①反射光线；②折射光线的大致方向。
解析： 图中法线已经画出，根据反射角等于入射角，在法线上侧的空气中作出反射光线。当光由空气斜射入玻璃中时，根据折射角小于入射角，在法线上侧的玻璃中作出折射光线。
例 如图所示，一束光射向玻璃三棱镜并穿过三棱镜，请画出这束光进入三棱镜和离开三棱镜后的光线（画出法线）。
解析： 光由空气进入玻璃，折射角小于入射角，因此折射光线应向法线靠拢；再次折射时，光由玻璃进入空气，折射角大于入射角，因此折射光线远离法线射出。
注意：光线向三棱镜的底端偏折。
例 有一圆柱形敞口容器，从其左侧某一高度斜射一束激光，在容器底部产生一个光斑O，如图所示，下列操作使光斑向左移动的是（　）A．保持水面高度不变，使激光笔向右平移 B．保持激光射入角度不变，使水面上升 C．保持激光射入角度不变，使水面下降 D．保持水面高度和入射点不变，使激光入射角增大
在空气中看水中的物体时，看到物体变浅的虚像。
从水面上斜看水中的游鱼，看到的是鱼的________像，这是因为发生了光的________，虚像的位置比实际位置________一些。
思考：如何用鱼叉叉到鱼？如何用手电照到鱼？
为什么池水看起来比较浅?
思考：“池水映明月，潭清疑水浅”分别说的是什么现象？
水中的鱼看到空中的大雁比实际位置是 了一些。（填“高”或“低”）
地球周围的大气层密度是不均匀的，越到高空越稀薄，太阳升起时太阳光穿过大气层时要发生________。因此，早晨我们看到初升的太阳是在它实际位置的_________，是太阳的_______。
例 诗句“大漠孤烟直，长河落日圆”给我们展现了一幅美丽的画卷。其实诗人观察到的落日并非太阳的实际位置（如图所示），而是太阳光经过不均匀的大气层发生了___________所成的像，太阳实际在图中________（选填“甲”或“乙”）的位置。
例 空杯底部有一枚硬币A。由于杯壁的遮挡，眼睛在B处看不到硬币，逐渐往杯中加水至如图所示位置时，眼睛在B处恰好能够看到硬币，请画出人眼看到硬币的光路图。（画出1条入射光线及其折射光线即可）
1. 如图所示，清澈平整水面下的“射灯”射出一束光，从水中斜射到水与空气的界面时将发生反射和折射，若入射光线与界面成53°角，反射光线与折射光线的夹角为100°，则反射角的大小为__________，折射角的大小为____________。
2. 如图所示，当光从水中斜射入空气中时，在分界面同时发生反射和折射，反射角______入射角，折射角_______入射角（以上两空选填“大于”“等于”或“小于”），当入射角增大到一定程度时，折射角会先到达90°，入射角，继续增大时，便没有了________（选填“反射光线”或“折射光线”），光纤通信就是利用了此原理来减少光在传播过程中的能量损失。
3. 在星光灿烂的夜晚，仰望天空，会看到繁星在夜空中闪烁，好像顽皮的孩子在不时地眨着眼睛，形成这种现象的原因是(　　)A.星光被其他星体瞬间遮挡的结果 B.星星发光是断断续续的C.星光被大气层反射的结果 D.星光被大气层折射的结果
4. 以下描述中与光的折射现象有关的是（　　）A．形影相随，亲密无间 B．海市蜃楼，虚无缥缈 C．镜中生花，脱离实际 D．水中捞月，一无所得
5．在湖边看平静湖水中的“鱼在云中游”，则（ ）A．“鱼”是光的反射形成的虚像，“云”是光的折射形成的 虚像B．“鱼”是光的折射形成的虚像，“云”是光的反射形成的 虚像C．“鱼”和“云”都是光的反射形成的虚像D．“鱼”和“云”都是光的折射形成的虚像
6.如图所示，将一枚硬币放在碗底，眼睛在A处恰好看不到它，沿碗壁缓缓向碗中加水，在A处又能看到“硬币”，这是因为（　 ）A．光从空气斜射入水中时，发生反射形成的实像 B．光从空气斜射入水中时，发生反射形成的虚像 C．光从水斜射入空气时，发生折射形成的实像 D．光从水斜射入空气时，发生折射形成的虚像
7. 光线从空气中以入射角射在玻璃砖的上表面，穿过玻璃砖后，又射入空气中。如果玻璃砖的上下表面是平行的，求光线从玻璃砖射出后的传播方向。
单色光经玻璃砖后，侧移而传播方向不变
在探究光的折射现象时，小明将做记号的直尺竖着插入容器的水中，在容器边观察（眼睛位置如图所示），记号实际在A点处，但小明却看见记号在B点处。（1）所看到的是记号A的_______（填“实”或“虚”）像，但A的真实位置___________（“改变了”或“没改变”）。（2）通过该实验能解释下列现象的是___________。①看起来齐腰深的水，冒然下去会造成溺水事故②太阳光透过树叶间的缝隙射到地面，形成圆形光斑③平静的湖面能看到蓝天白云④渔民叉鱼只有瞄准看到的鱼的下方才能叉到鱼（3）请在图中画出人眼看到A的像的光路图。
