高中物理粤教版 (2019)必修 第三册电阻的串联和并联集体备课ppt课件

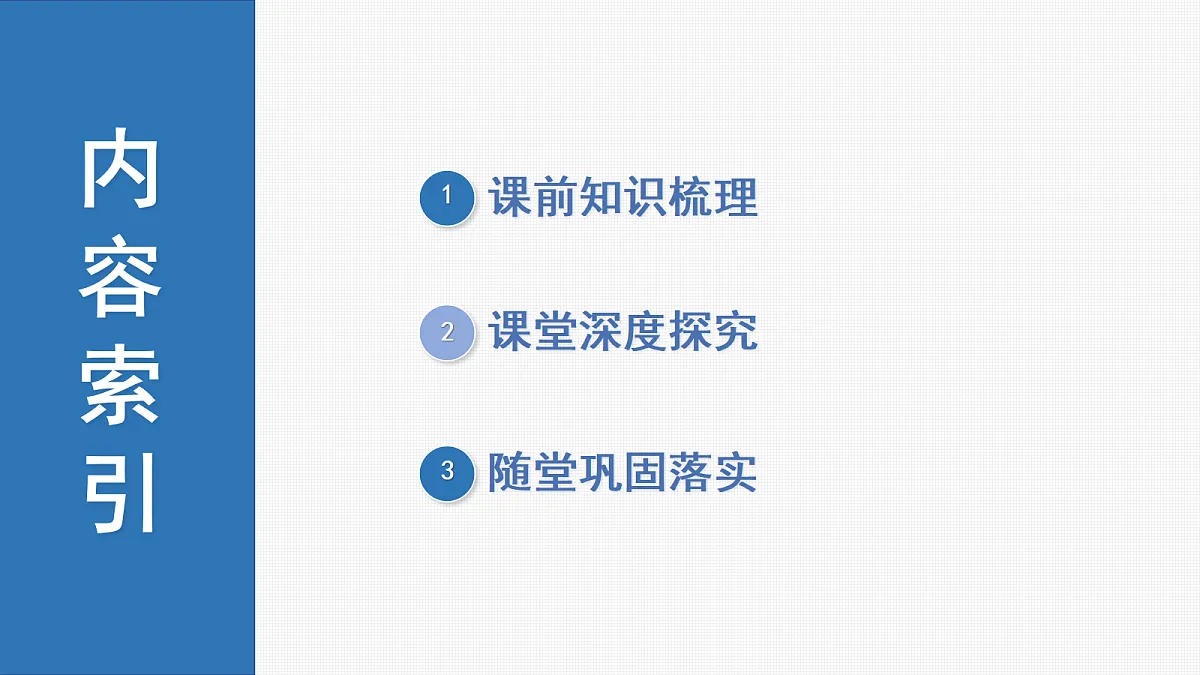

这是一份高中物理粤教版 (2019)必修 第三册电阻的串联和并联集体备课ppt课件，共38页。PPT课件主要包含了学习目标，课前知识梳理，R1＋R2＋＋Rn，最大刻度，课堂深度探究，知识点二电表的改装，随堂巩固落实等内容，欢迎下载使用。

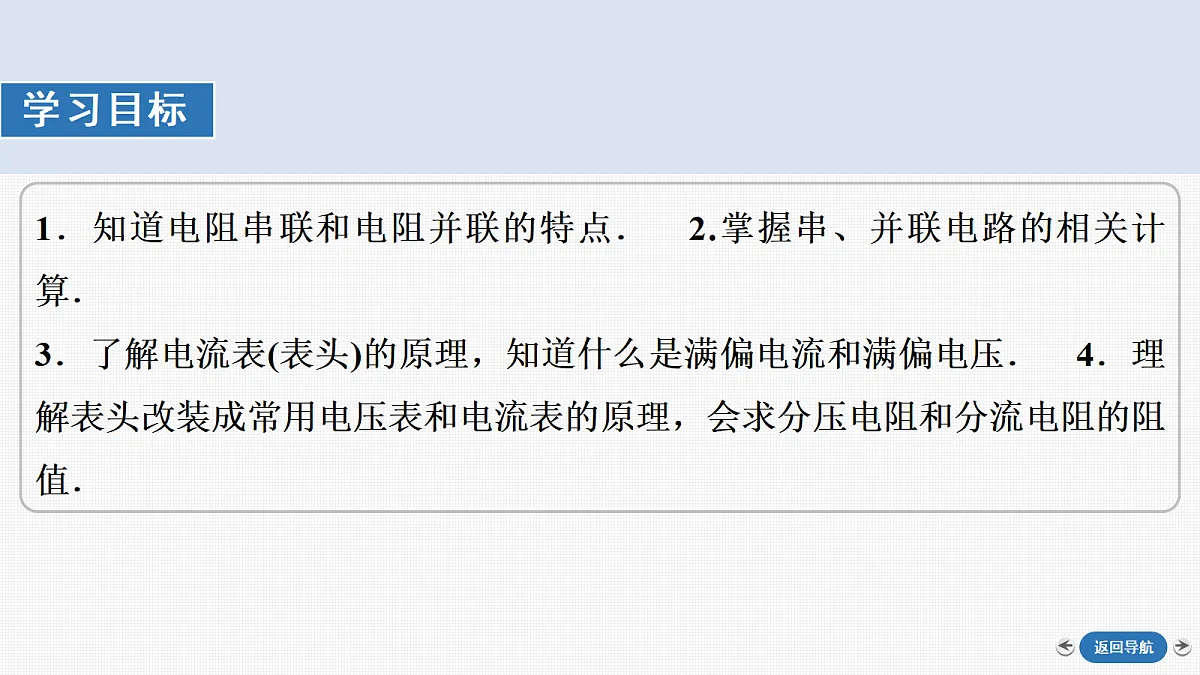

1．知道电阻串联和电阻并联的特点．　2.掌握串、并联电路的相关计算．3．了解电流表(表头)的原理，知道什么是满偏电流和满偏电压．　4．理解表头改装成常用电压表和电流表的原理，会求分压电阻和分流电阻的阻值．

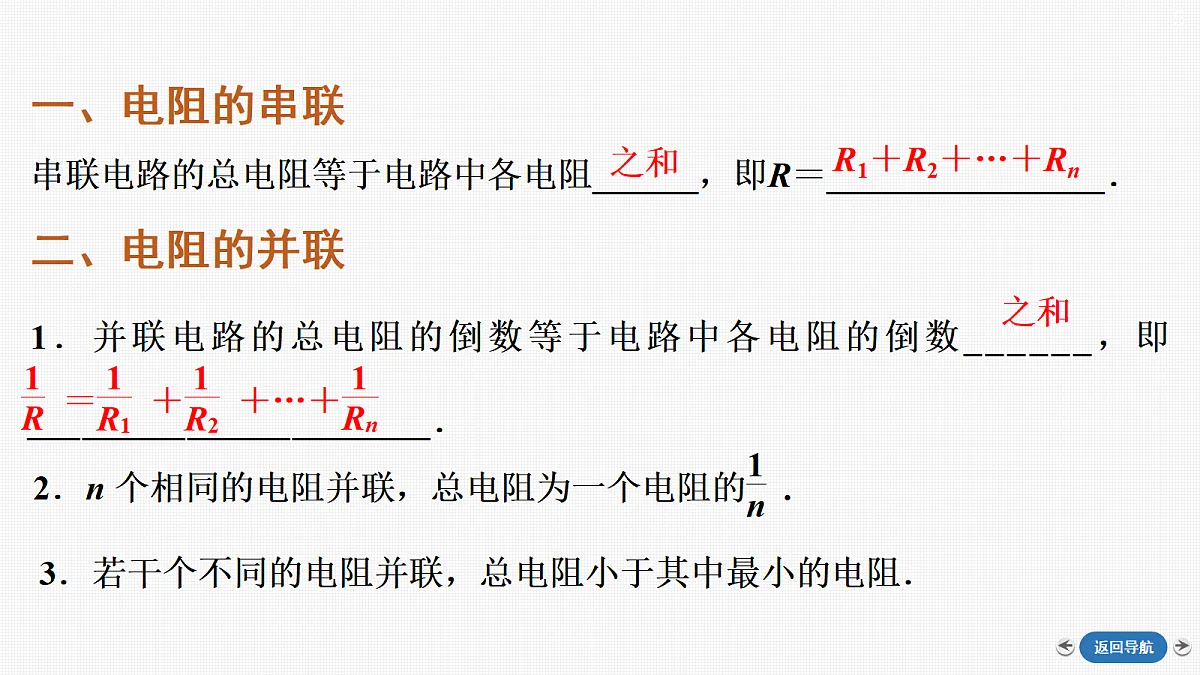

一、电阻的串联串联电路的总电阻等于电路中各电阻______，即R＝________________．二、电阻的并联1．并联电路的总电阻的倒数等于电路中各电阻的倒数______，即_______________________．
3．若干个不同的电阻并联，总电阻小于其中最小的电阻．

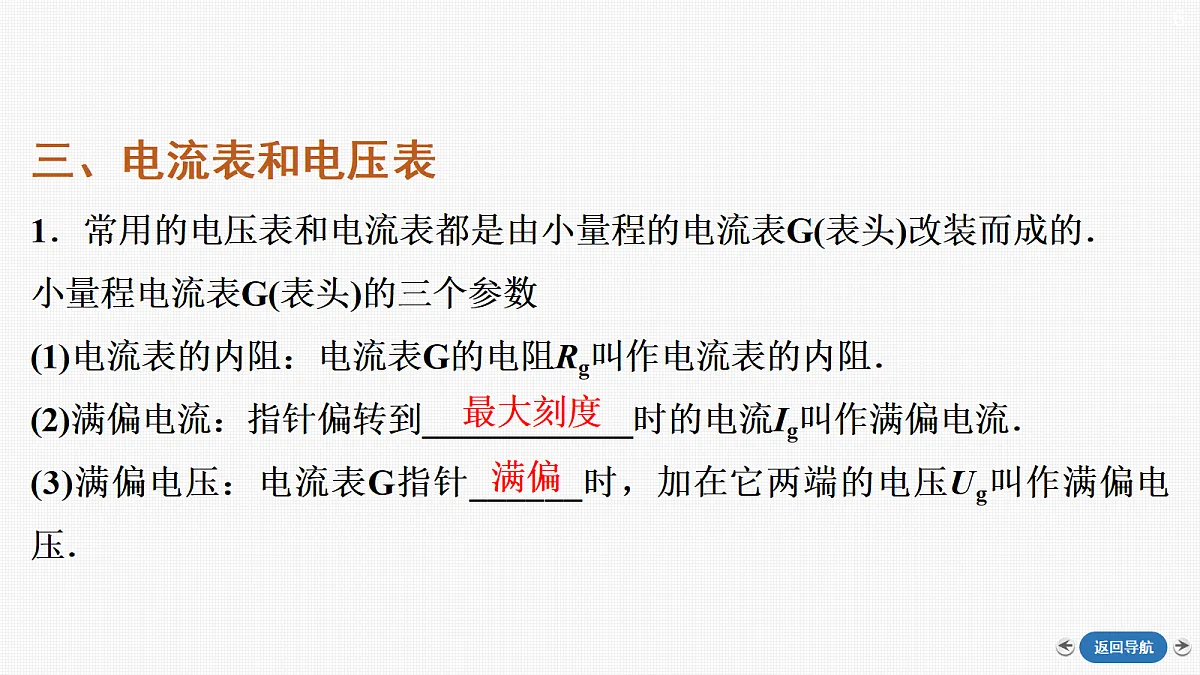

三、电流表和电压表1．常用的电压表和电流表都是由小量程的电流表G(表头)改装而成的．小量程电流表G(表头)的三个参数(1)电流表的内阻：电流表G的电阻Rg叫作电流表的内阻．(2)满偏电流：指针偏转到____________时的电流Ig叫作满偏电流．(3)满偏电压：电流表G指针______时，加在它两端的电压Ug叫作满偏电压．

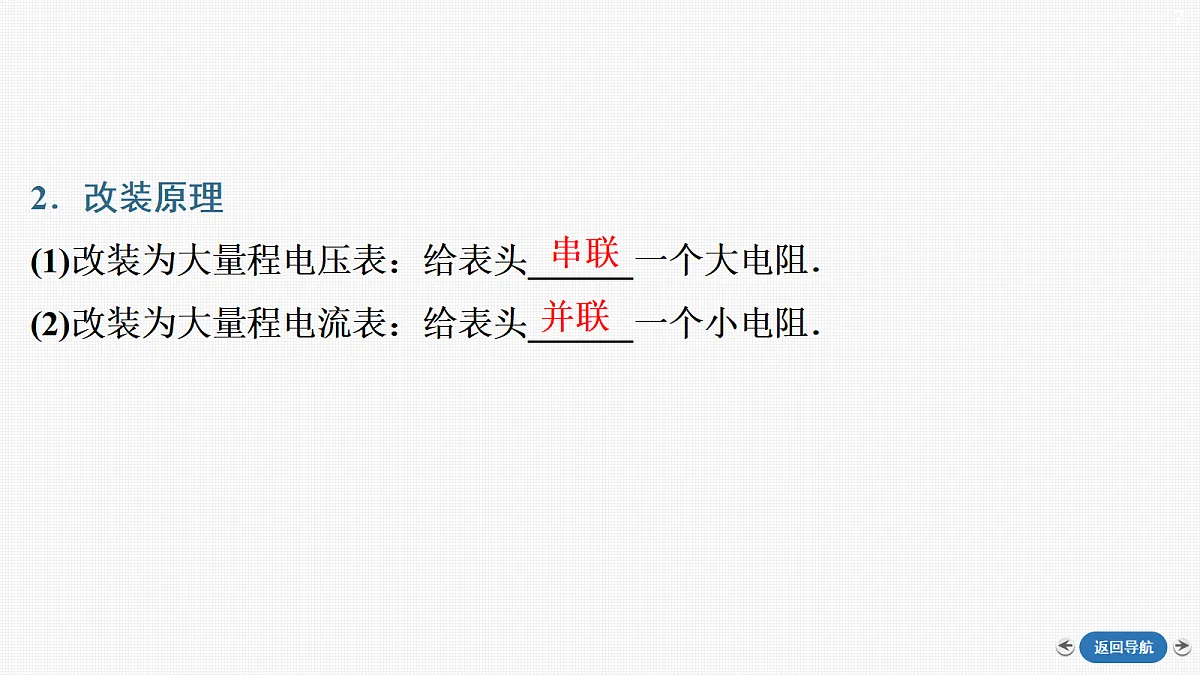

2．改装原理(1)改装为大量程电压表：给表头______一个大电阻．(2)改装为大量程电流表：给表头______一个小电阻．

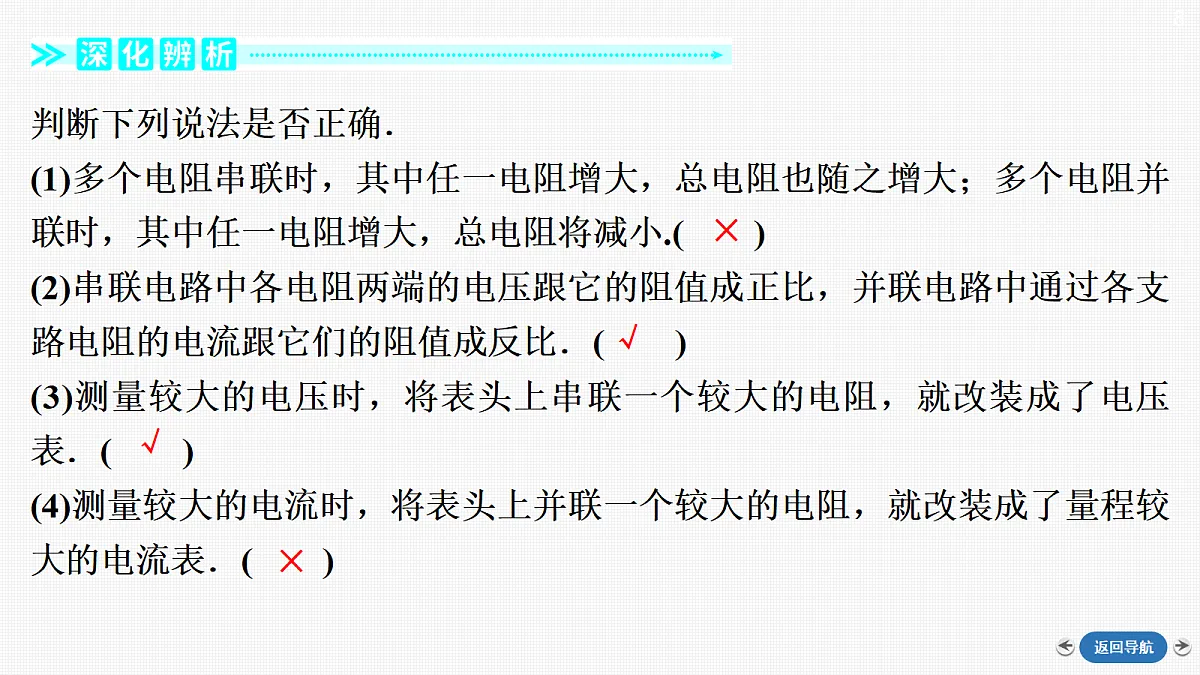

判断下列说法是否正确．(1)多个电阻串联时，其中任一电阻增大，总电阻也随之增大；多个电阻并联时，其中任一电阻增大，总电阻将减小.(　　)(2)串联电路中各电阻两端的电压跟它的阻值成正比，并联电路中通过各支路电阻的电流跟它们的阻值成反比．(　　)(3)测量较大的电压时，将表头上串联一个较大的电阻，就改装成了电压表．(　　)(4)测量较大的电流时，将表头上并联一个较大的电阻，就改装成了量程较大的电流表．(　　)
知识点一　串联电路和并联电路
每年春节期间，大街小巷的树上都挂满了装饰用的串串小彩灯，当夜幕降临的时候，火树银花，非常好看，这些小彩灯的额定电压一般只有几伏，但大多数都使用了220 V的家用照明电路，这些小彩灯是怎样连接的？[提示]　小彩灯串联连接
2．串、并联电路总电阻的比较
角度1　串联电路规律的应用　　　如图所示，R1＝1 Ω，R2＝2 Ω，则(　　) A．流过两个电阻的电流之比I1∶I2＝1∶2B．流过R1的电流与流过电源的电流之比I1∶I＝1∶2　C．两个电阻的电压之比U1∶U2＝1∶2D．R1两端的电压与电路的总电压之比U1∶U＝1∶2
角度2　并联电路规律的应用　　　有两个电阻，R1＝2 Ω，R2＝3 Ω，现把它们并联起来接入电路，则通过它们的电流之比I1∶I2为(　　)A．1∶1　　　　　 　　B．2∶3C．3∶2 D．2∶5
角度3　混联电路　　　(2025·四川成都市期中)如图所示的电路中R1＝1 Ω，R2＝2 Ω，R3＝3 Ω，闭合开关，那么通过电阻R1、R2、R3的电流之比I1∶I2∶I3为(　　) A．1∶2∶3 B．3∶1∶2C．2∶3∶1 D．2∶1∶3
实验室用的电流表和电压表分别有几个量程？如何把量程较小的灵敏电流计改装成大量程的电流表和电压表？[提示]　实验室用的电流表有0～0.6 A、0～3 A两个量程，电压表有0～3 V、0～15 V两个量程，灵敏电流计改装成大量程的电流表需要并联一个小电阻，改装成大量程的电压表需要串联一个大电阻．
1．电压表、电流表的改装及其特点
2.四点提醒(1)电表改装的问题实际上是串、并联电路中电流、电压的计算问题，只要把表头看成一个电阻Rg即可．(2)无论表头改装成电压表还是电流表，它的三个参量Ug、Ig、Rg是不变的，即通过表头的最大电流并不改变．
角度1　电压表的改装　　　(2025·天津北辰市期中)一电流表的满偏电流为1 mA，内阻为300 Ω，要把它改装成一个量程为0～3 V的电压表，则应在电流表旁(　　)A．并联一个阻值为2 700 Ω的电阻B．串联一个阻值为2 700 Ω的电阻C．并联一个阻值约为0.3 Ω的电阻D．串联一个阻值约为0.3 Ω的电阻
角度2　电流表的改装　　　(2025·甘肃兰州市期中)有一只灵敏电流计，它的内阻是100 Ω，量程为0～2 mA，现要把它改装成量程为0～10 A的电流表，电流计上应(　　)A．串联0.02 Ω的电阻B．并联0.02 Ω的电阻C．串联50 Ω的电阻D．并联4 900 Ω的电阻
角度4　改装成电压和电流两用表　　　(多选)(2024·陕西安康期中)如图所示，将一只满偏电流为1 mA、内阻为900 Ω的表头改装成测电流、电压两用的电表，已知R1＝100 Ω，R2＝210 Ω.下列说法正确的是(　　) A.接O、a端是电流表，量程为0～10 mAB．接O、b端是电压表，量程为0～3 VC．接O、a端是电流表，量程为0～60 mAD．接O、b端是电压表，量程为0～15 V
1．(串联和并联电路特点的应用)(2024·江苏盐城一中期中)如图所示，电路两端的电压保持不变．当开关S断开时，电流表的示数为0.6 A；当S闭合时，电流表的示数为0.9 A，则两电阻阻值之比R1∶R2为(　　) A．1∶2　　　　　　 　B．2∶1C．1∶4 D．4∶1
2．(串联和并联电路特点的应用)(2023·云南昭通期末)把R2＝R3、R1未知的三个电阻接成图示电路，则它们的电流之比I1∶I2∶I3等于(　　) A．2∶1∶1 B．1∶2∶3C．3∶2∶1 D．1∶1∶1解析：因R2＝R3，根据串并联电路规律可知I2＝I3，I1＝I2＋I3，所以I1∶I2∶I3＝2∶1∶1.
3．(串联和并联电路特点的应用)(多选)(2024·广东金山中学期中)一个T形电路如图所示，电路中的电阻R1＝60 Ω，R2＝30 Ω，R3＝60 Ω.另有一测试电源，电源电压为80 V，内阻忽略不计，则(　　) A．当c、d端短路时，a、b之间的等效电阻是80 ΩB．当a、b端短路时，c、d之间的等效电阻是80 ΩC．当a、b两端接通测试电源时，c、d两端的电压为40 VD．当c、d两端接通测试电源时，a、b两端的电压为40 V
4．(电表的改装)(2025·安徽宿州市期中)如图所示，大量程电压表、电流表都是由灵敏电流表G和电阻箱R改装而成．已知灵敏电流表G的满偏电流Ig＝300 mA，内阻Rg＝10 Ω，电阻箱R接入电路的阻值为R0.下列说法正确的是(　　)A．改装为0～15 V量程的电压表，选择图乙，R0＝40 ΩB．改装为0～15 V量程的电压表，选择图甲，R0＝20 ΩC.改装为0～0.6 A量程的电流表，选择图甲，R0＝5 ΩD．改装为0～0.6 A量程的电流表，选择图乙，R0＝10 Ω
