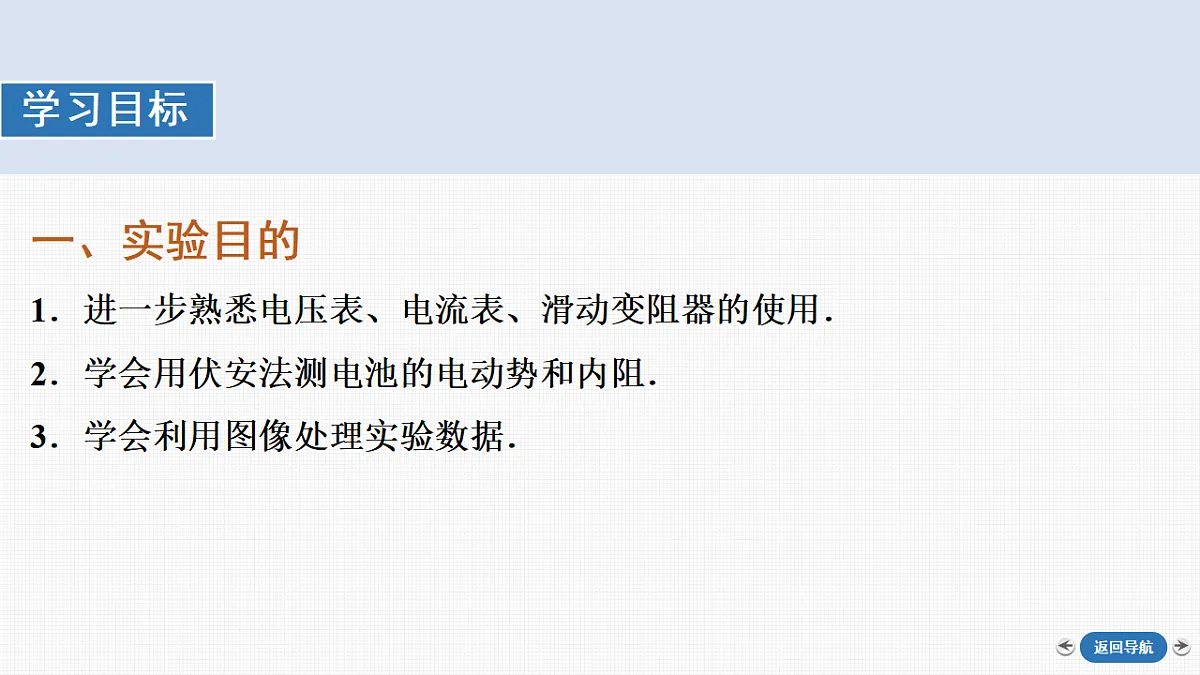

一、实验目的1．进一步熟悉电压表、电流表、滑动变阻器的使用．2．学会用伏安法测电池的电动势和内阻．3．学会利用图像处理实验数据．

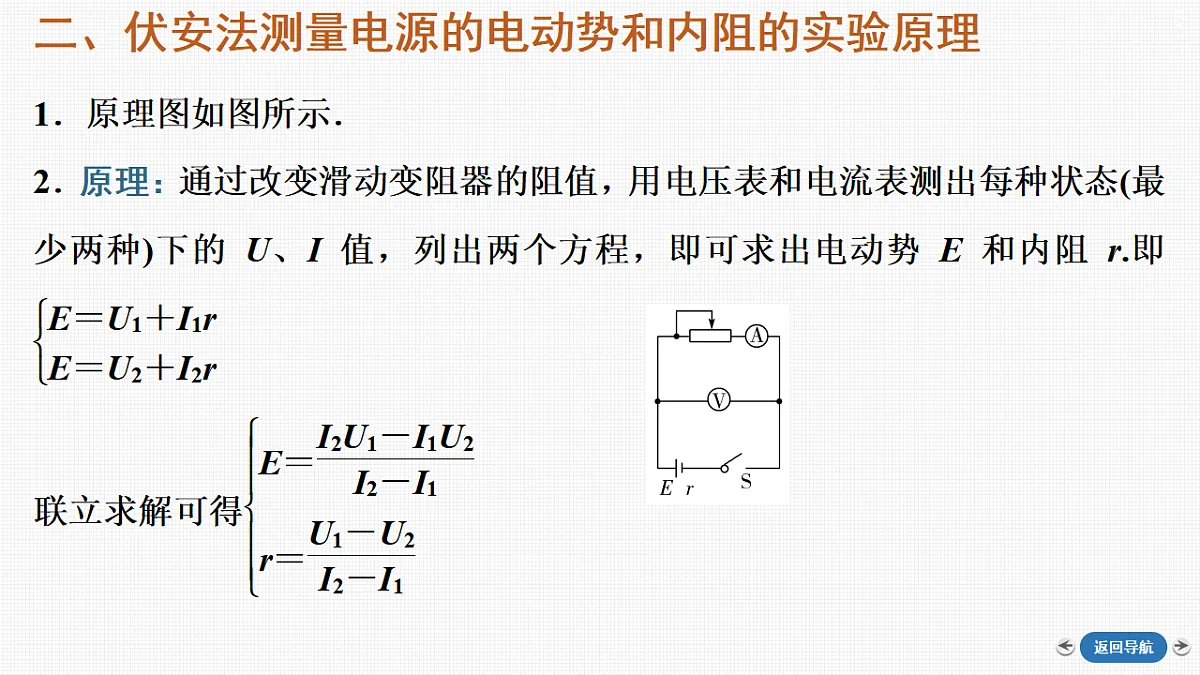

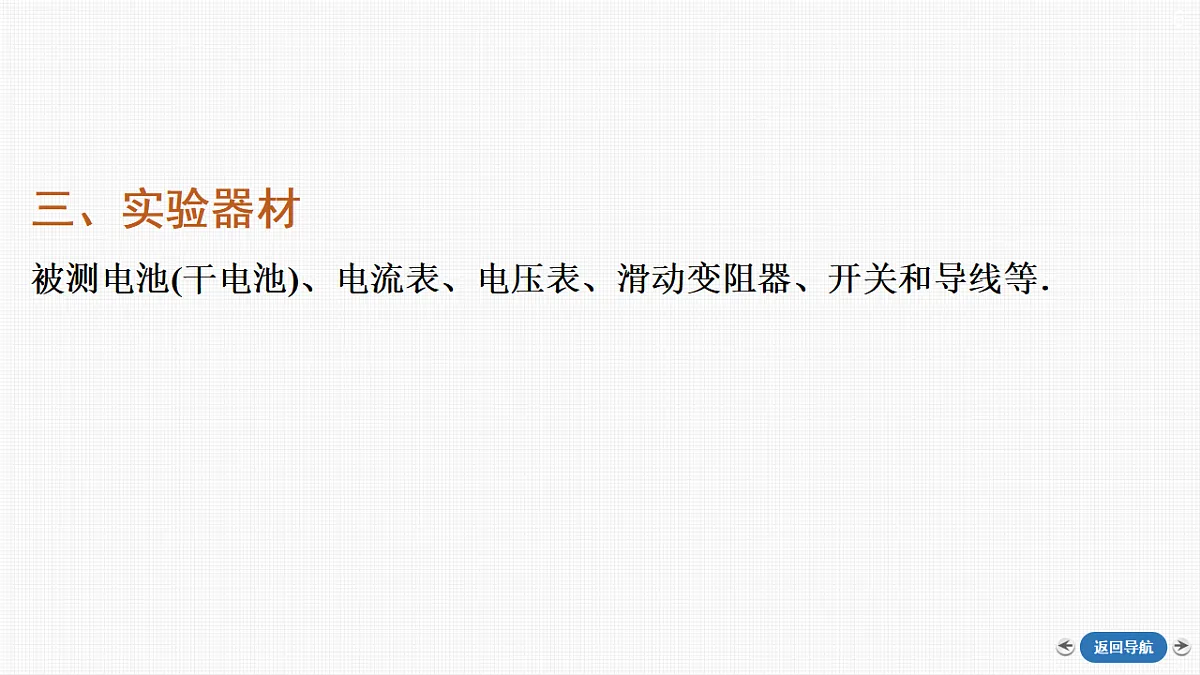

三、实验器材被测电池(干电池)、电流表、电压表、滑动变阻器、开关和导线等．

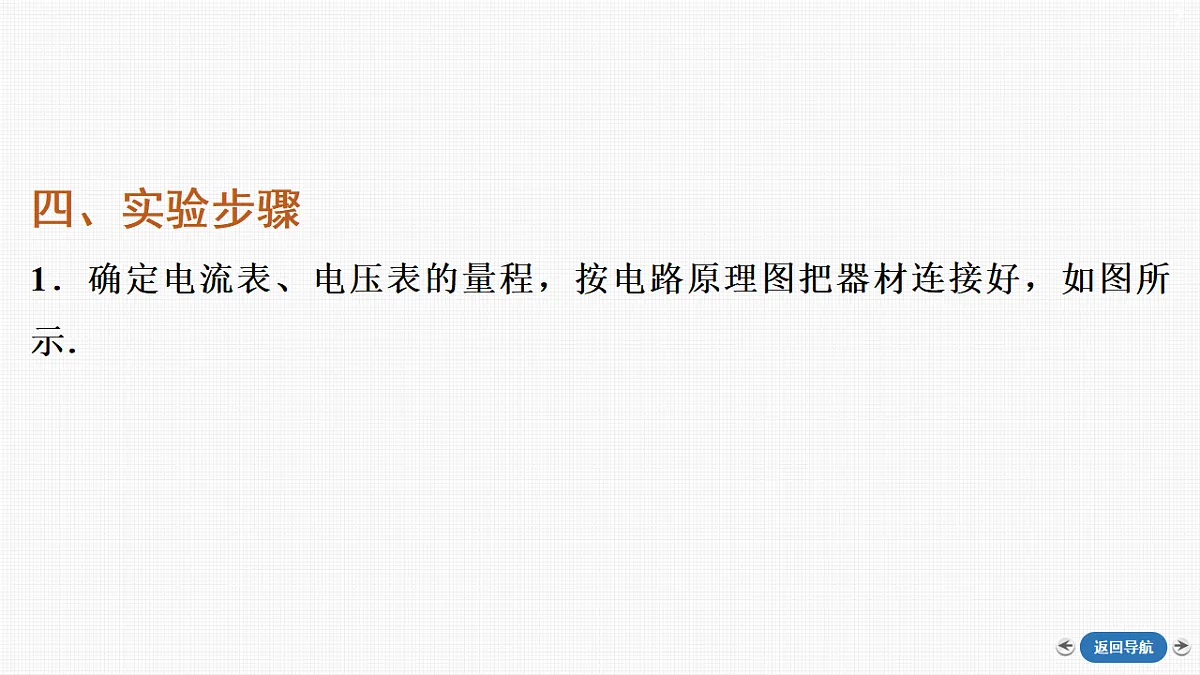

四、实验步骤1．确定电流表、电压表的量程，按电路原理图把器材连接好，如图所示．

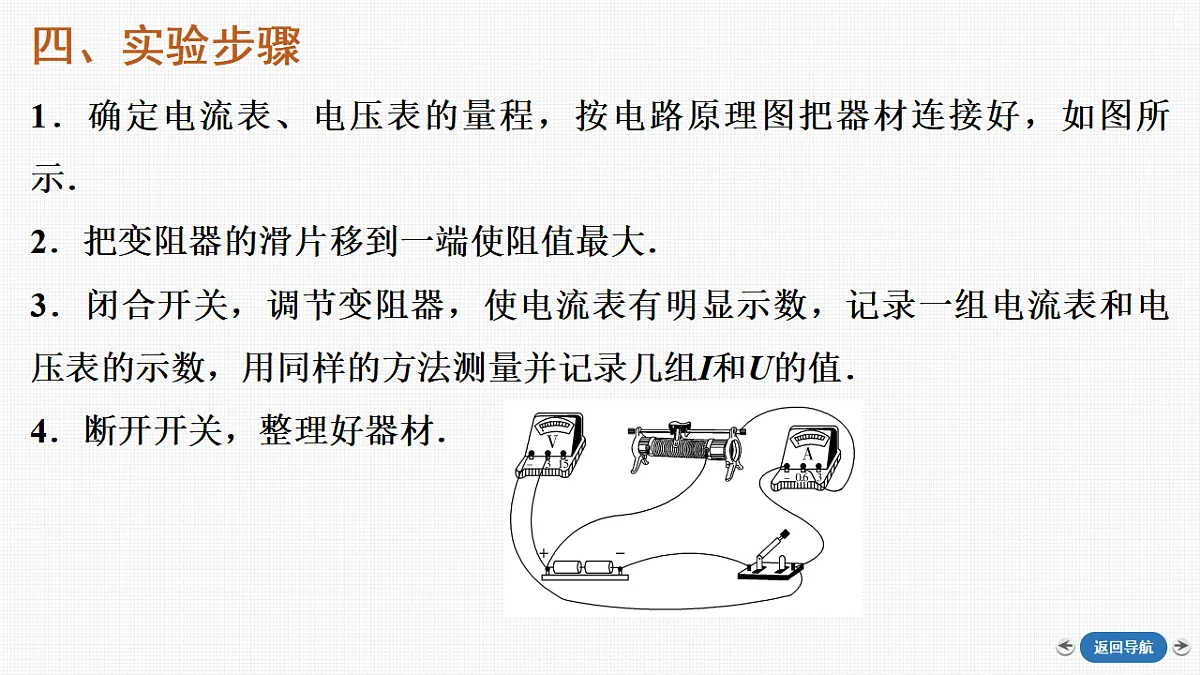

四、实验步骤1．确定电流表、电压表的量程，按电路原理图把器材连接好，如图所示．  2．把变阻器的滑片移到一端使阻值最大．3．闭合开关，调节变阻器，使电流表有明显示数，记录一组电流表和电压表的示数，用同样的方法测量并记录几组I和U的值．4．断开开关，整理好器材．
六、注意事项1．为使电池的路端电压有明显变化，应选取内阻较大的旧干电池和内阻较大的电压表．2．实验中不能将电流调得过大，且读数要快，读完后立即切断电源，防止干电池大电流放电时内阻r发生明显变化．
3．若干电池的路端电压变化不很明显，作图像时，纵轴单位可取得小一些，且纵轴起点可不从零开始．
4．为了提高测量的精确度，在实验中I、U的变化范围要大一些，计算E、r时，U1和U2、I1和I2的差值要大一些．
七、误差分析1．偶然误差：主要来源于电压表和电流表的读数以及作U－I 图像时描点不准确．2．等效电源问题(虚线框内为等效电源)
3．系统误差(1)电流表内接时电路如图甲所示，产生实验误差的原因是电压表的分流，测量值与真实值的关系为：E测
