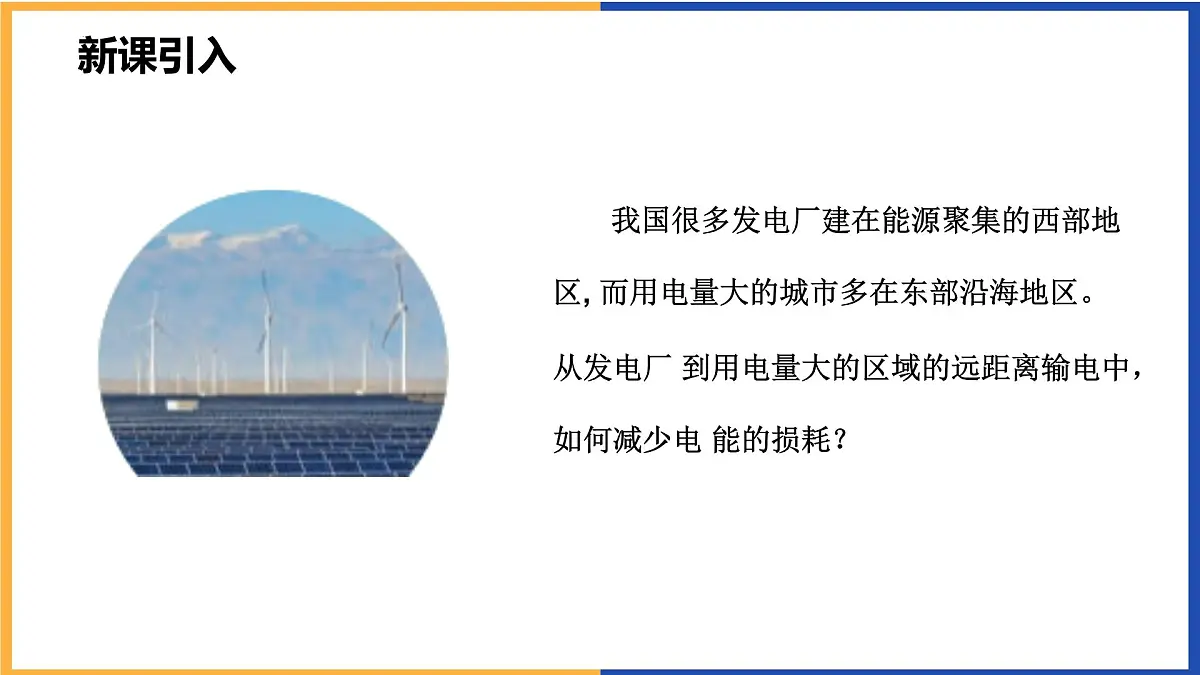

我国很多发电厂建在能源聚集的西部地区, 而用电量大的城市多在东部沿海地区。从发电厂 到用电量大的区域的远距离输电中，如何减少电 能的损耗？

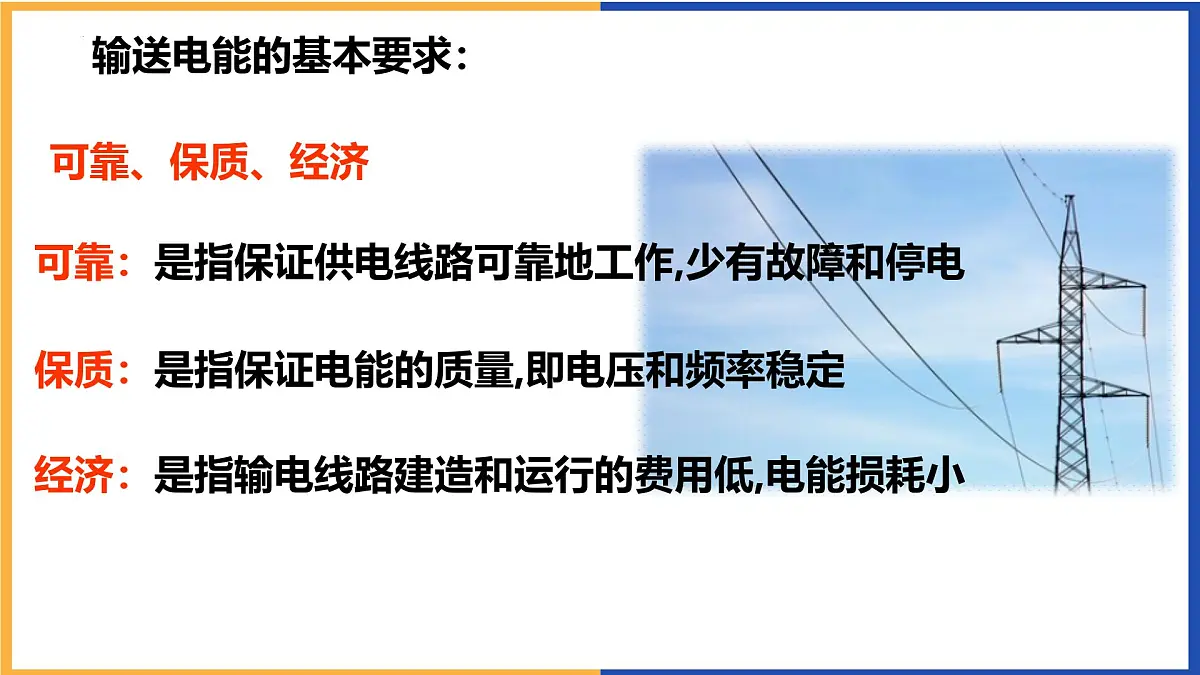

保质：是指保证电能的质量,即电压和频率稳定
经济：是指输电线路建造和运行的费用低,电能损耗小
可靠：是指保证供电线路可靠地工作,少有故障和停电
降低输电损耗的两个途径
降低输电损耗的两个途径
降低输电损耗的两个途径：

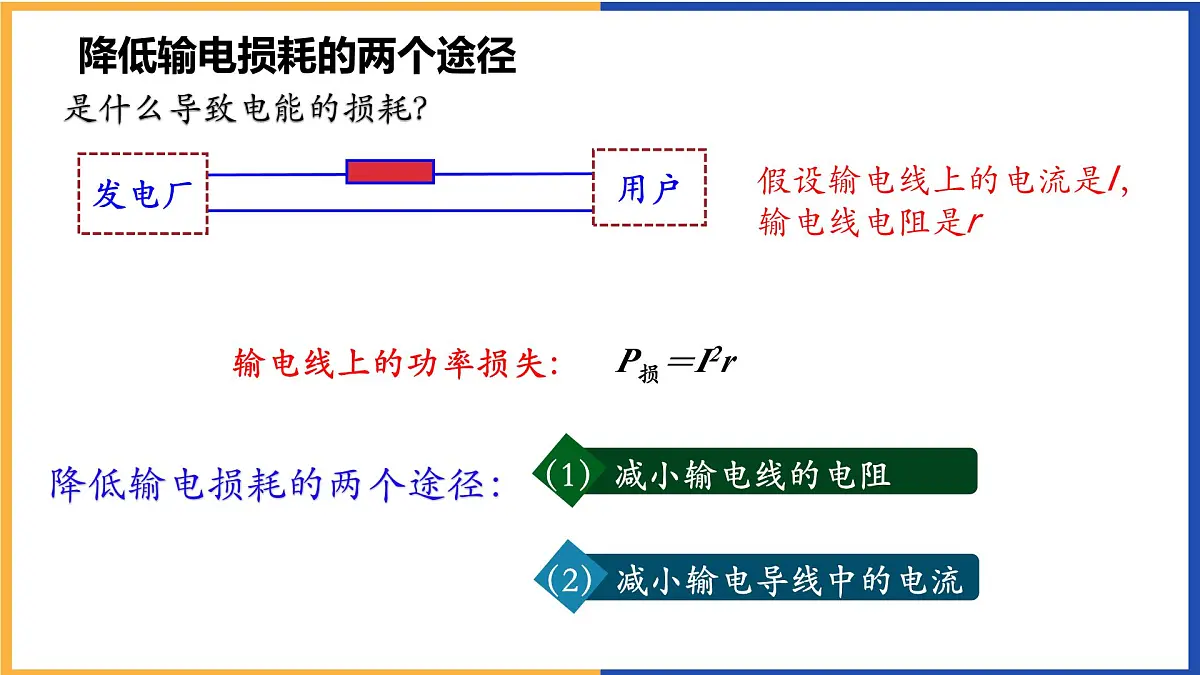

是什么导致电能的损耗？
假设输电线上的电流是I，输电线电阻是r

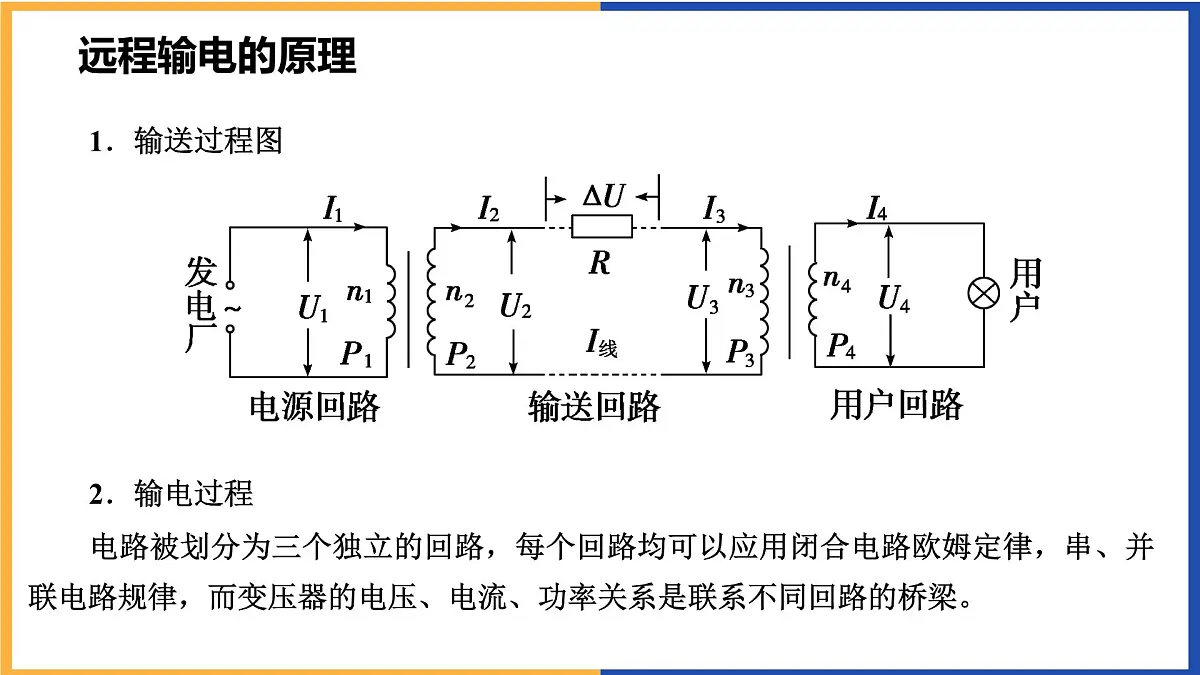

1．输送过程图2．输电过程电路被划分为三个独立的回路，每个回路均可以应用闭合电路欧姆定律，串、并联电路规律，而变压器的电压、电流、功率关系是联系不同回路的桥梁。
减少输电线上功率损失的方法1.减小输电线的电阻R( )（1）减小电阻率：目前一般用电阻率较小的铜或铝作导线材料。（银的电阻率最小，但价格昂贵）（2）适当增大导线的横截面积S，但横截面积S太大要多耗费金属材料，增加成本，同时给架线带来很大困难。（3）减小输电线的长度L，不可行，因为要保证输电距离。
采用高压输电是减小输电线上功率损失最有效、最经济的措施。
根据ΔU=IR，以上方法也可以同时减小输电线上的电压损失。
(1)减小输送功率P：在实际中不能以用户少用或不用电来达到减少损耗的目的。
通过输电线路、变电站和配电线路，将许多电厂和广大用户连接起来
优点：合理调度电力，减少断电风险
我国的电网：国家电网、南方电网、内蒙古电力
一、远程输电的主要问题及解决办法
提高输电电压,是减少电能损失的行之有效的办法

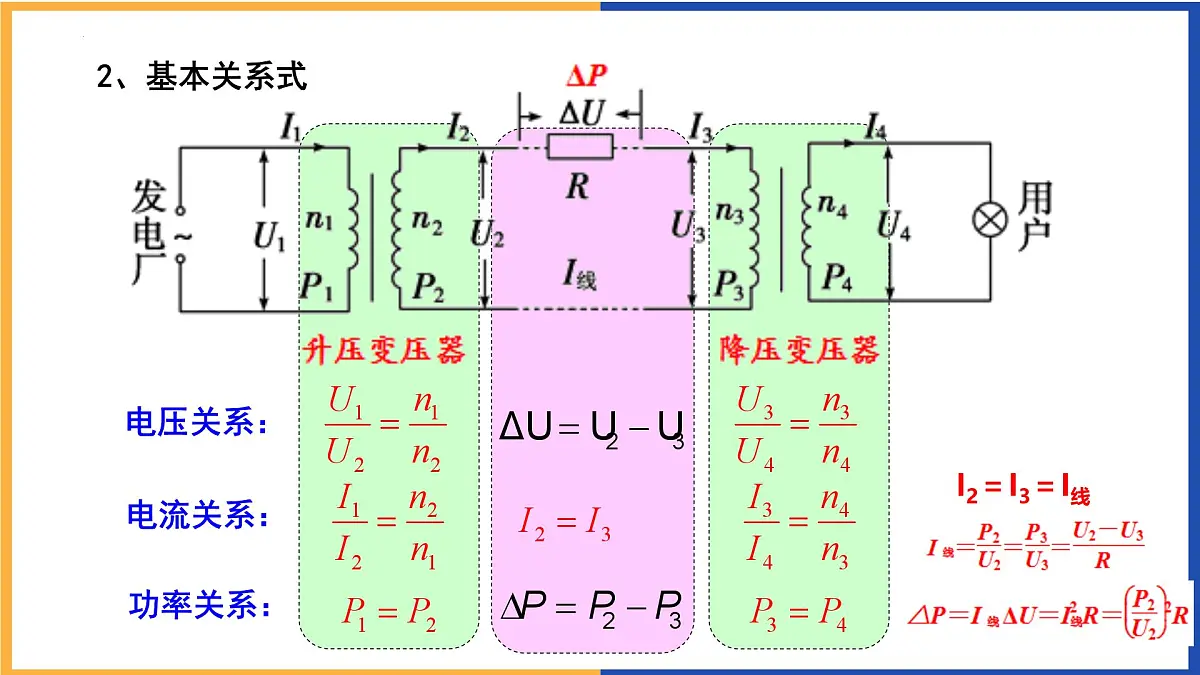

U1∶U2=n1∶n2 U2=U损+U3 U损= I2·R线 U3∶U4=n3∶n4I2∶I1=n1∶n2 I2=I3 I3∶I4= n4∶n3 P1=P2 P2=P损+P3 P损 = I22·R线 P3=P4
