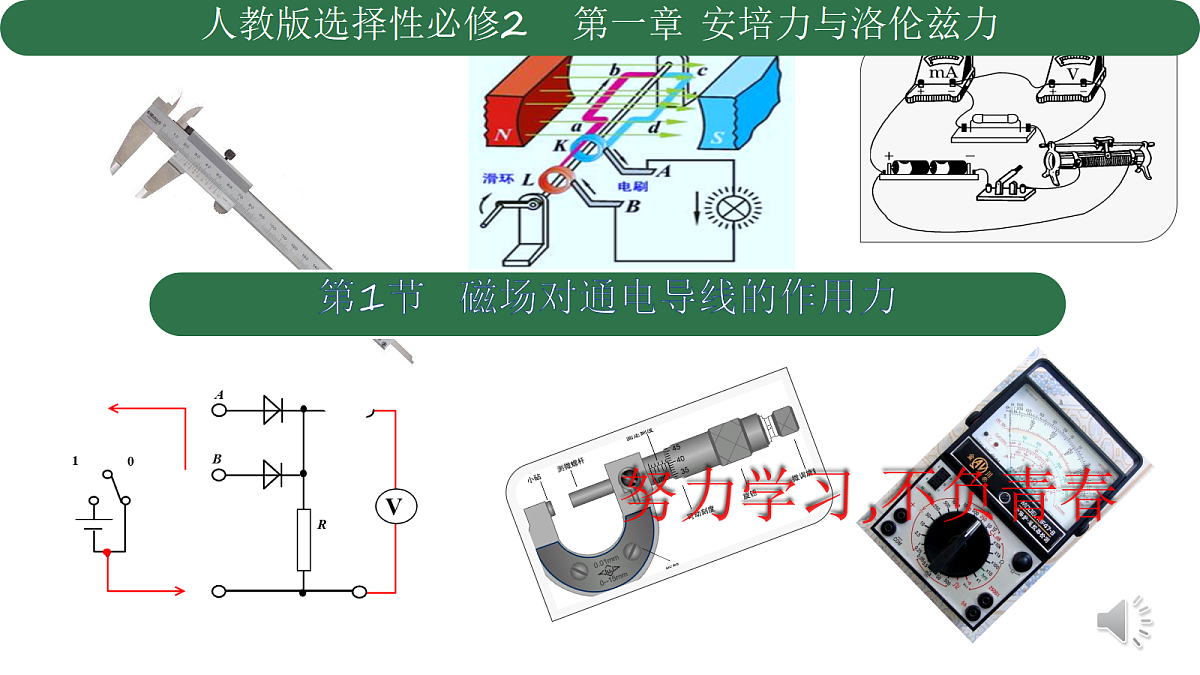

人教版 (2019)选择性必修 第二册磁场对通电导线的作用力教学课件ppt

这是一份人教版 (2019)选择性必修 第二册磁场对通电导线的作用力教学课件ppt，文件包含期末复习08分数的初步认识知识梳理+9个易错点练习+拔尖训练共56题原卷版docx、期末复习08分数的初步认识知识梳理+9个易错点练习+拔尖训练共56题解析版docx等2份试卷配套教学资源，其中试卷共43页， 欢迎下载使用。

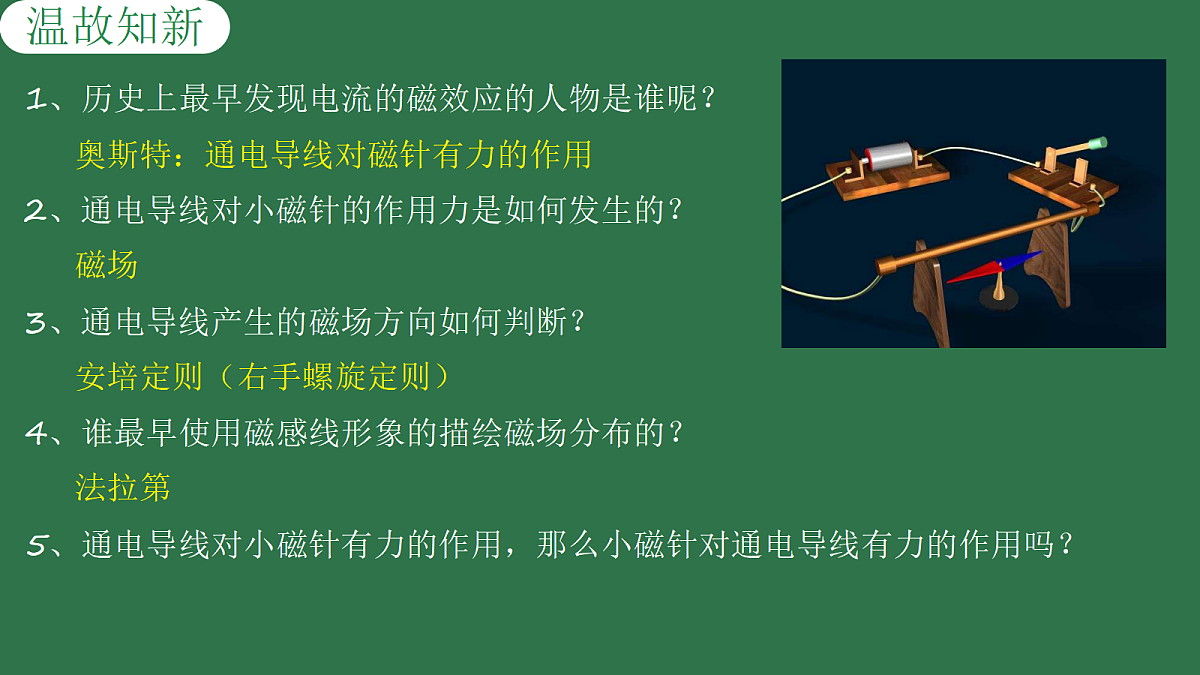

1、历史上最早发现电流的磁效应的人物是谁呢？
奥斯特：通电导线对磁针有力的作用
2、通电导线对小磁针的作用力是如何发生的？
4、谁最早使用磁感线形象的描绘磁场分布的？
3、通电导线产生的磁场方向如何判断？
安培定则（右手螺旋定则）
5、通电导线对小磁针有力的作用，那么小磁针对通电导线有力的作用吗？

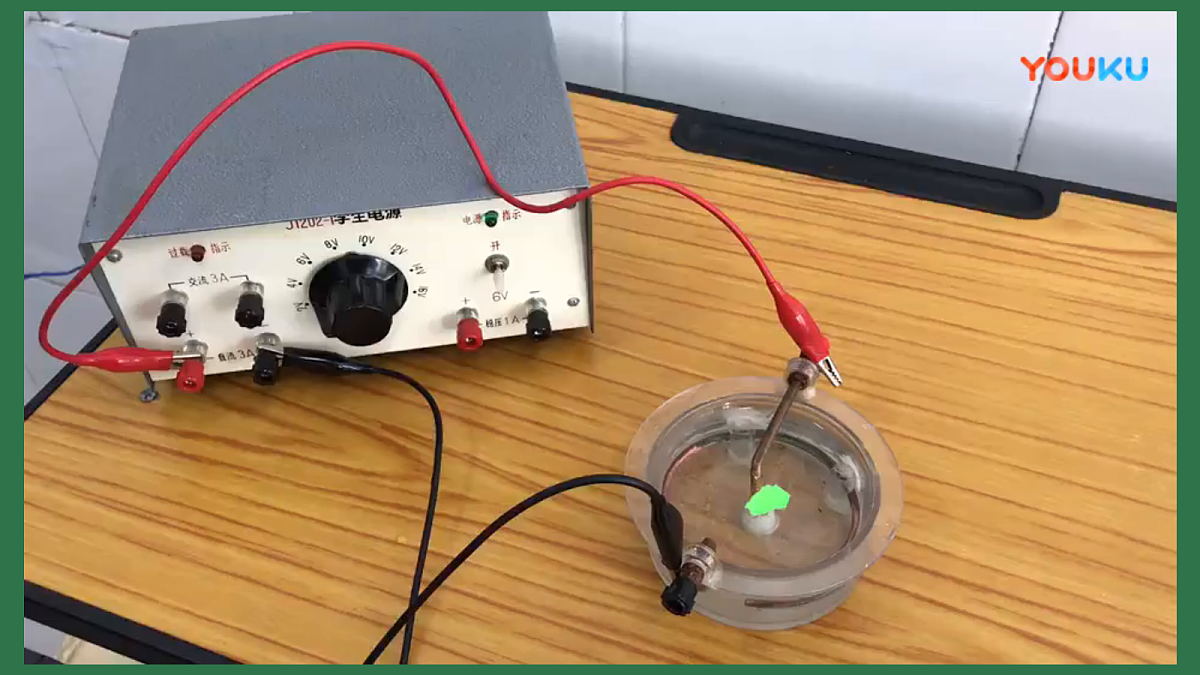

观察实验明确（1）实验涉及到物理研究的什么思想方法 （2）改变导线中电流的方向，观察受力方向是否改变。 （3）改变磁场的方向，观察受力方向是否变化。

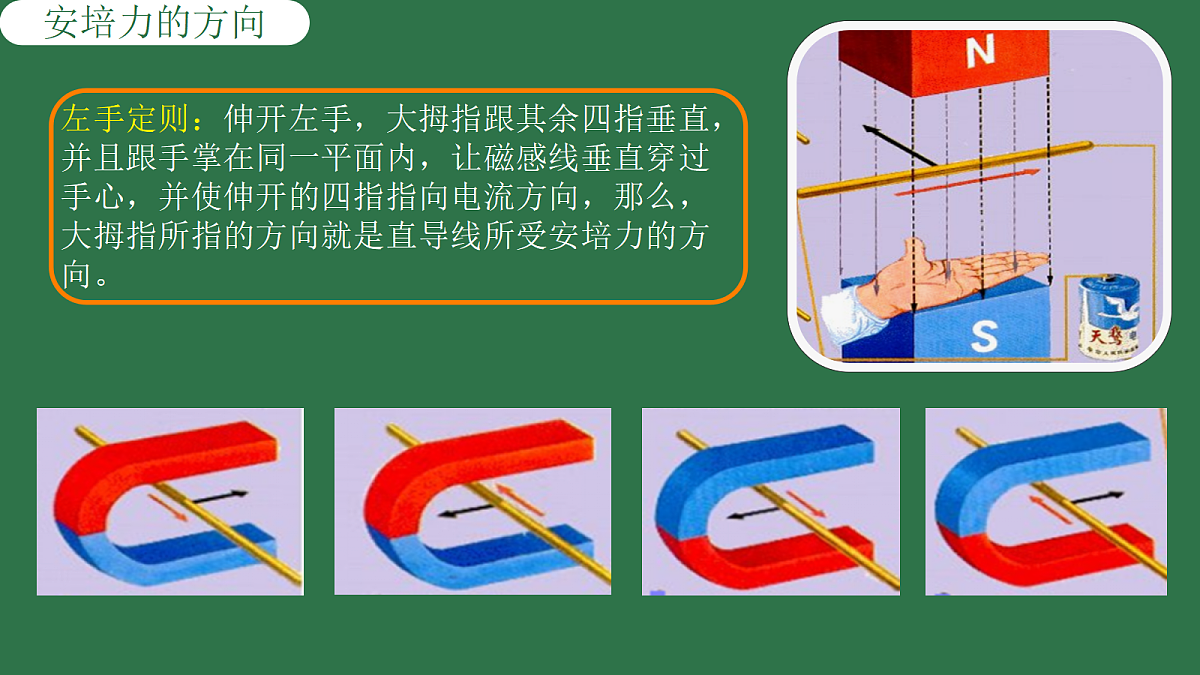

左手定则：伸开左手，大拇指跟其余四指垂直，并且跟手掌在同一平面内，让磁感线垂直穿过手心，并使伸开的四指指向电流方向，那么，大拇指所指的方向就是直导线所受安培力的方向。
例1、画出以下通电导线棒所受的安培力方向，并画出侧视受力示意图。

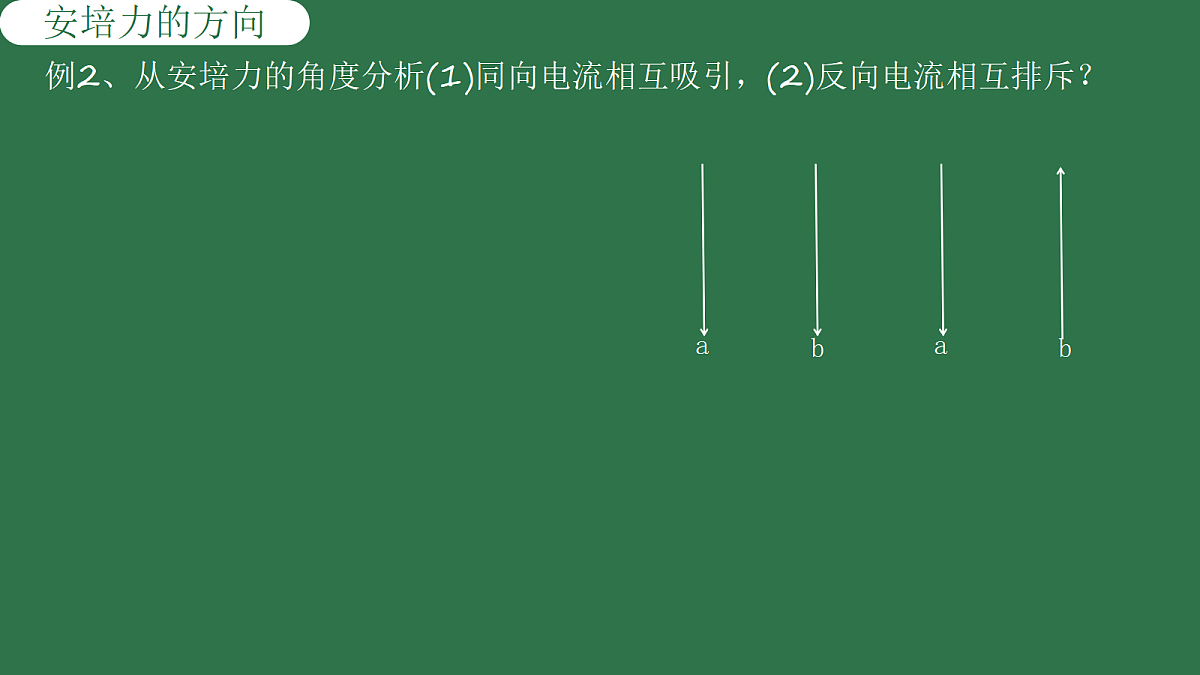

例2、从安培力的角度分析(1)同向电流相互吸引，(2)反向电流相互排斥？
例4．有人做了一个如图 1.1-12 所示的实验：把一根柔软的弹簧悬挂起来，使它的下端刚好跟槽中的水银接触，观察通电后的现象。请你分析一下，通电后有可能发生怎样的现象？
安培力的方向用左手定则判定，安培力的大小如何？
[例1] 下列各选项图中，F是磁场对通电直导线的作用力，其中正确的示意图是(　　)
[训练1] (2022·山东青岛二中高二期中)如图，均匀绕制的螺线管水平放置，在其正中心的上方附近用绝缘绳吊起水平通电直导线A，A与螺线管垂直，A导线中的电流方向垂直纸面向里，闭合开关S，A受到的通电螺线管产生的磁场的作用力的方向是(　　)A.竖直向上B.竖直向下C.水平向右D.水平向左
若导线是弯曲的，此时应该如何计算导线受到的安培力？
F=BIL中L应该是垂直于磁场方向的有效长度
例、如右图所示的各图中，磁场的磁感应强度大小相同，导线ab两端点距离均相等，导线ab中电流均相等，则各图中有关导线ab所受的安培力的大小的判断正确的是(　　) A．d图最大　　　 B．b图最大 C．一样大 D．无法判断
[例2] 如图，在匀强磁场中放有下列各种形状的通电导线，电流强度为I，磁感应强度为B，求各导线所受到的安培力的大小。
[训练2] (2022·江苏无锡市高二期末)如图所示，将三根完全相同长为L的导体棒连接成一闭合的三角形线框abc，大小为B的匀强磁场垂直于线框平面向里(图中未画出)。用导线将a、c两点接入电流恒为I的电路中，则下列说法正确的是(　　)A.线框所受安培力的大小等于0B.线框所受安培力的大小等于ILBC.ab边与bc边所受安培力相同D.ac边所受安培力的大小等于ILB
例4、如图所示，垂直折线abc中通入I的电流。ab=bc=L，折线所在平面与匀强磁感强度B垂直.abc受安培力等效于ac（通有a→c的电流I）所受安培力，即F1=______，方向同样由等效电流ac判定为在纸面内垂直于ac斜向上，同理可以推知： 如图所示，半圆形通电导线受安培力F2= ______如图所示，闭合的通电导线框受安培力F3=______
[例3] (多选)实验室经常使用的电流表是磁电式电流表。这种电流表的构造如图甲所示。蹄形磁体和铁芯间的磁场是均匀辐向分布的。若线圈中通以如图乙所示的电流，则下列说法中正确的是(　 　)A.在量程内指针转至任一角度，线圈平面都跟磁感线平行B.线圈转动时，螺旋弹簧被扭动，阻碍线圈转动C.当线圈在如图乙所示的位置时，b端受到的安培力方向向上D.当线圈在如图乙所示的位置时，安培力的作用使线圈沿顺时针方向转动
[训练3] 如图甲是磁电式电流表的结构示意图，极靴和铁质圆柱间的磁场均匀辐向分布，如图乙所示，边长为l的正方形线圈中通以电流I，线圈中的a导线电流方向垂直纸面向外，b导线电流方向垂直纸面向里，a、b两条导线所在处的磁感应强度大小均为B。则(　　)A.该磁场是匀强磁场B.穿过该线圈的磁通量为Bl2C.a导线受到的安培力方向向下D.b导线受到的安培力大小为IlB
专题提升一　安培力作用下的运动和平衡问题
人教版选择性必修2 第一章 安培力与洛伦兹力
安培力作用下通电导体运动情形的判断
[例1] 如图所示，把一重力不计的通电直导线AB水平放在蹄形磁体磁极的正上方，导线可以在空间中自由运动，当导线通以图示方向电流I时，导线的运动情况是(从上往下看)(　　)A.顺时针转动，同时下降B.顺时针转动，同时上升C.逆时针转动，同时下降D.逆时针转动，同时上升
[例2] 如图所示，一重为G1的通电圆环置于水平桌面上，圆环中电流方向为顺时针方向(从上往下看)，在圆环的正上方用轻绳悬挂一条形磁铁，磁铁的中心轴线通过圆环中心，磁铁的上端为N极，下端为S极，磁铁自身的重力为G2。则关于圆环对桌面的压力FN磁铁对轻绳的拉力F的大小，下列关系中正确的是(　　)A.FN＞G1，F＞G2B.FN＜G1，F＞G2C.FN＜G1，F＜G2D.FN＞G1，F＜G2
[例3] 两条导线互相垂直，如图所示，但相隔一小段距离，其中AB是固定的，CD能自由活动，当直流电流按图示方向通过两条导线时，导线CD将(从纸外向纸内看)(　　)A.顺时针方向转动，同时靠近导线ABB.逆时针方向转动，同时靠近导线ABC.逆时针方向转动，同时远离导线ABD.顺时针方向转动，同时远离导线AB
[例4] 如图所示，台秤上放一光滑平板，其左边固定一挡板，一轻质弹簧将挡板和一条形磁体连接起来，此时台秤读数为F1。现在磁体上方中心偏左位置固定一通电导线，电流方向垂直纸面向里，当加上电流后，台秤读数为F2，则以下说法正确的是(　　)A.F1>F2 B.F1
