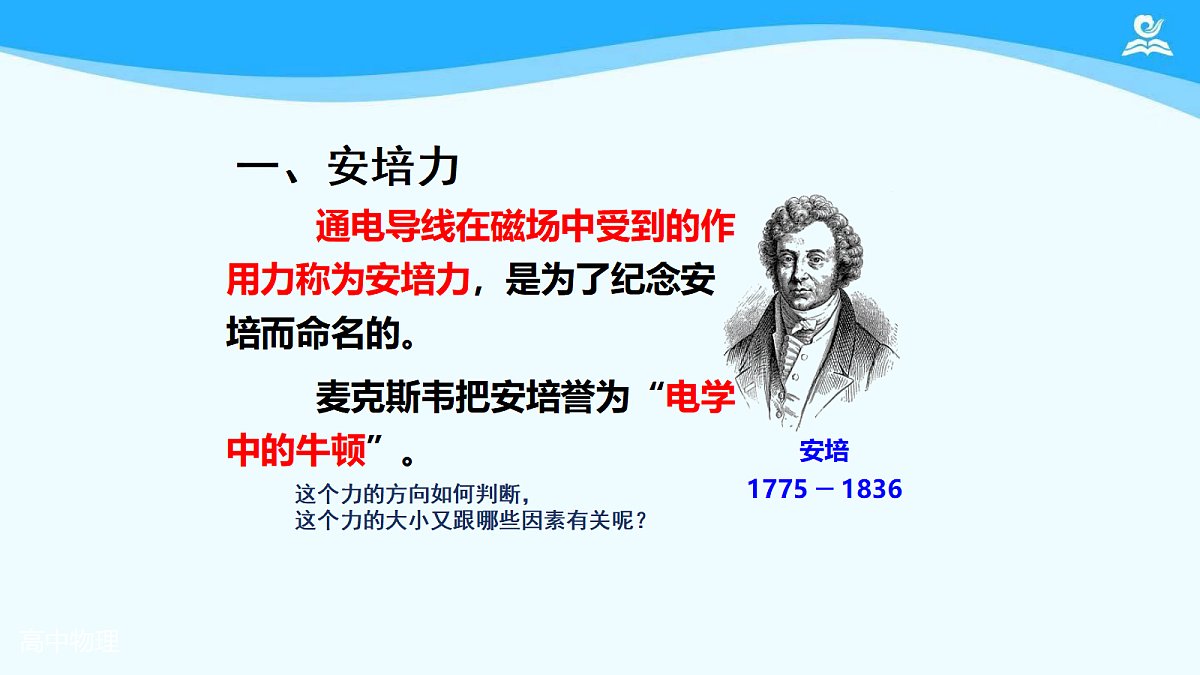

通电导线在磁场中受到的作用力称为安培力，是为了纪念安培而命名的。
麦克斯韦把安培誉为“电学中的牛顿”。
这个力的方向如何判断，这个力的大小又跟哪些因素有关呢？

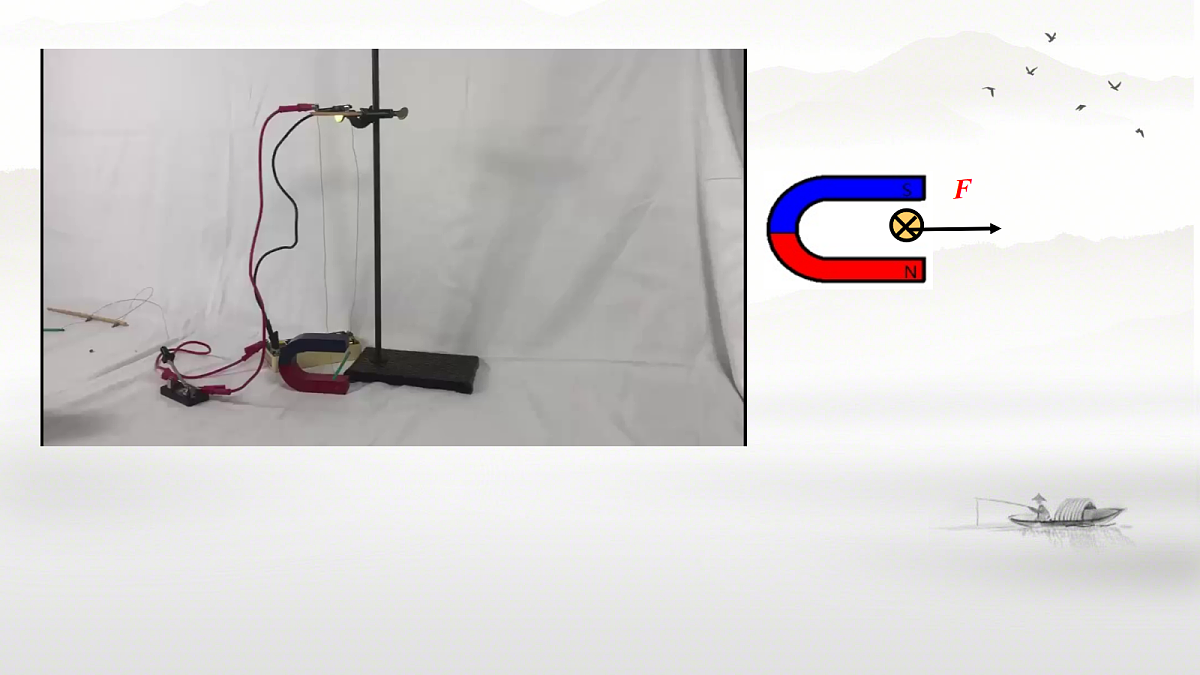

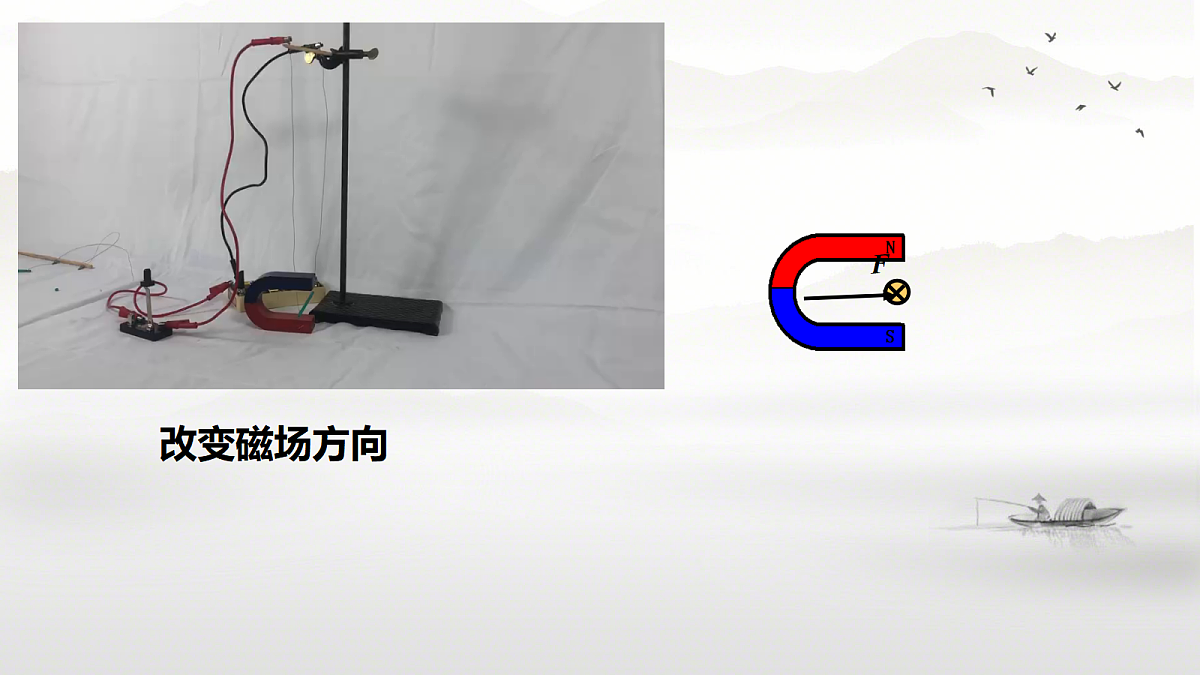

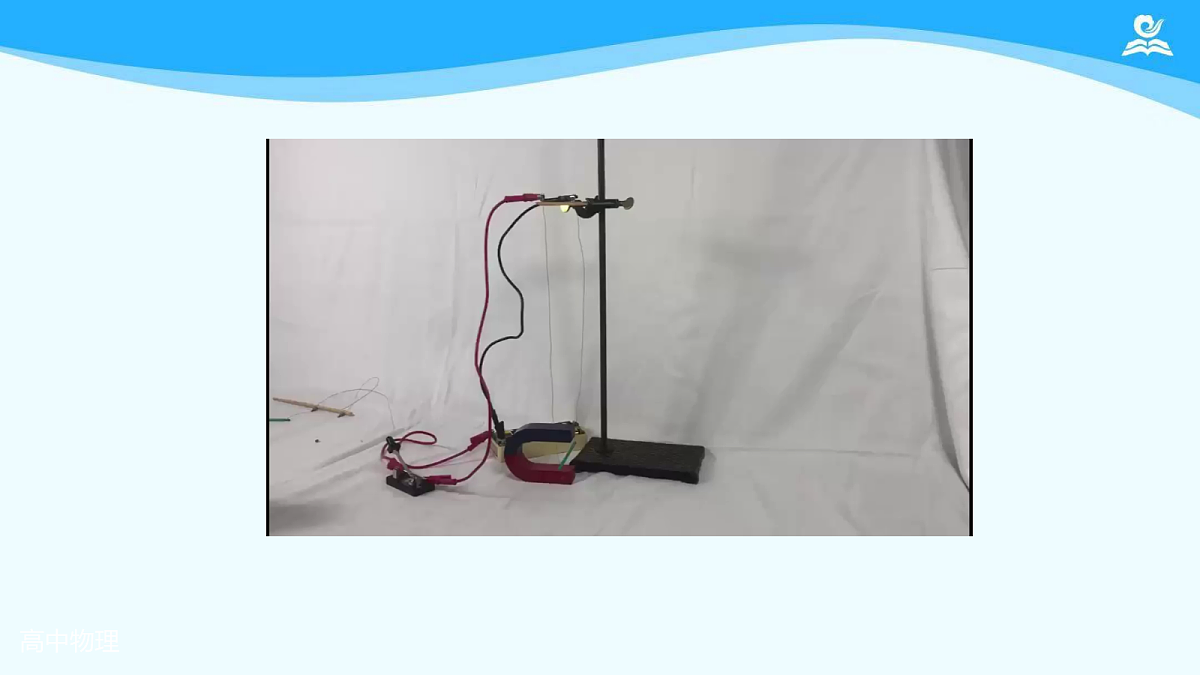

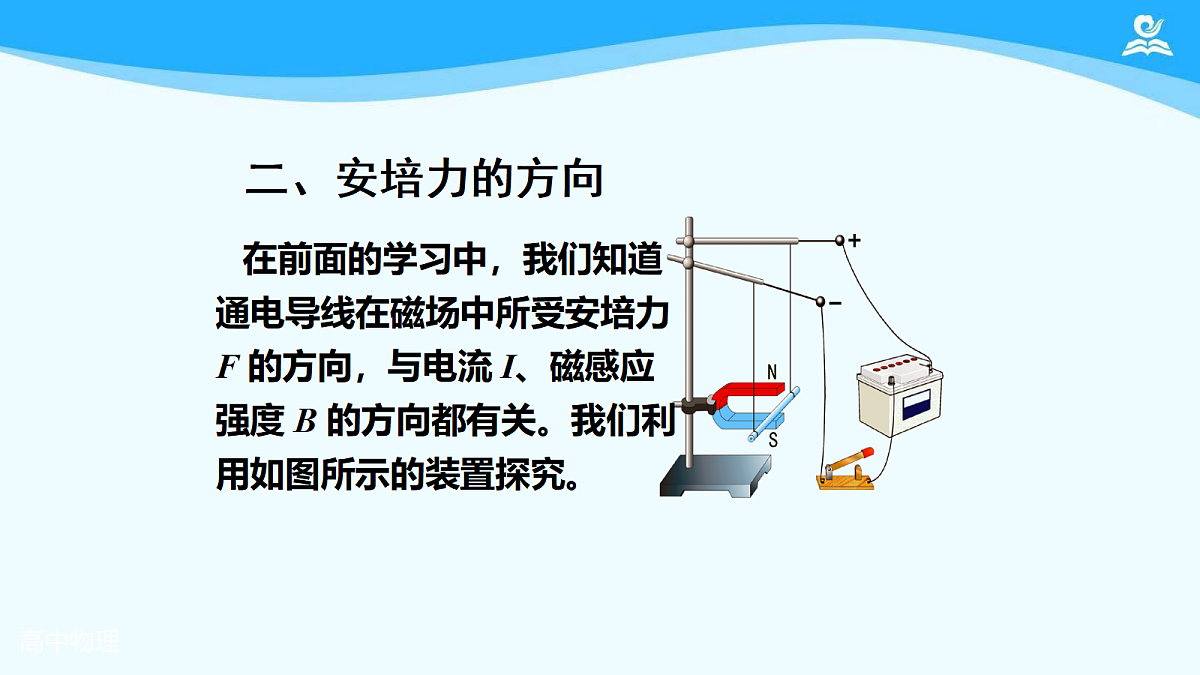

在前面的学习中，我们知道通电导线在磁场中所受安培力 F 的方向，与电流 I、磁感应强度 B 的方向都有关。我们利用如图所示的装置探究。

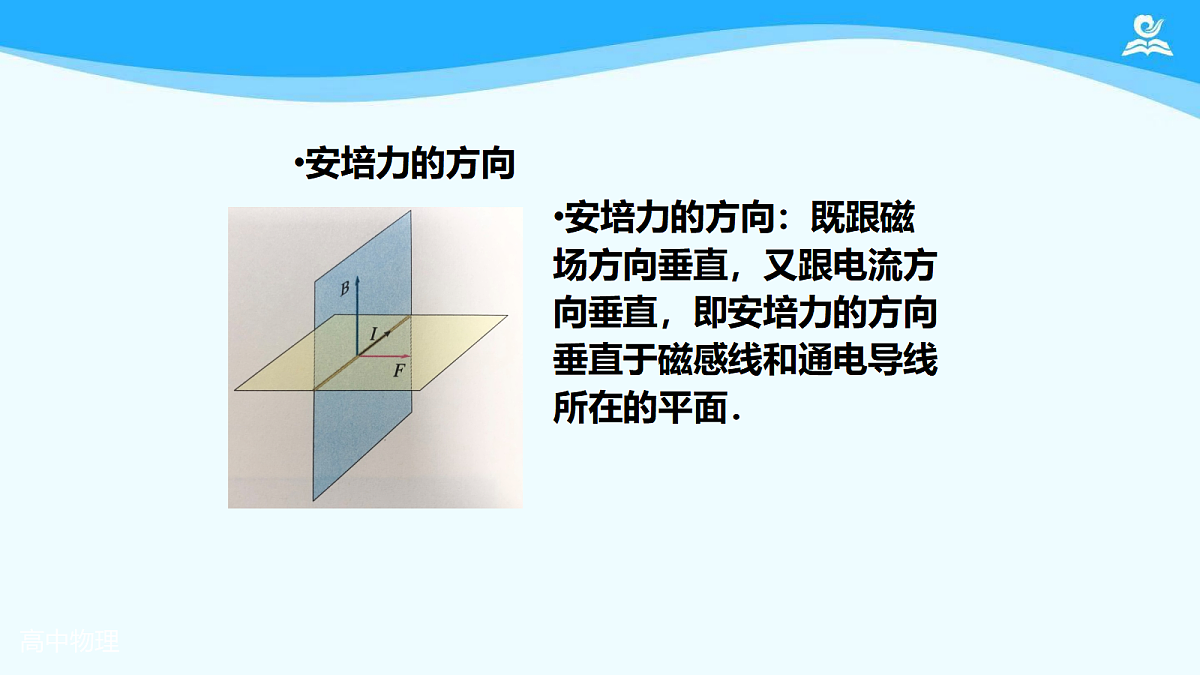

安培力的方向：既跟磁场方向垂直，又跟电流方向垂直，即安培力的方向垂直于磁感线和通电导线所在的平面．
左手定则： 伸开左手，使拇指跟其余四个手指垂直，并且都跟手掌在一个平面内，把手放入磁场中，让磁感线垂直穿入手心，并使四指指向电流的方向，这时，拇指所指的方向就是通电导线在磁场中所受安培力的方向。
安培力方向既与磁场方向垂直，也与电流方向垂直
1. 大小：当导线方向与磁场方向垂直时，通电导线在磁场中受到的安培力的大小，既与导线的长度成正比，又与导线中的电流 I 成正比，即与 I 和 l 的乘积成正比。
2. 公式：F = IlB
F安 = IlBsinθ
3当导线方向与磁场方向 成 θ 角时
例. 将长度为 20 cm、通有 0.1 A 电流的直导线放入一匀强磁场中，电流与磁场的方向如图所示，已知磁感应强度为 1T。试求出下列各图中导线所受安培力的大小和方向。
0.02 N垂直导线斜向左上方
如图所示，在玻璃皿的中心放一个圆柱形电极，沿边缘内壁放一个圆环形电极，将两电极接在电池的两极上，然后在玻璃皿中放入盐水，把玻璃皿放入蹄形磁铁的磁场中，N 极在下，S 极在上，猜想一下你会看到什么现象。
