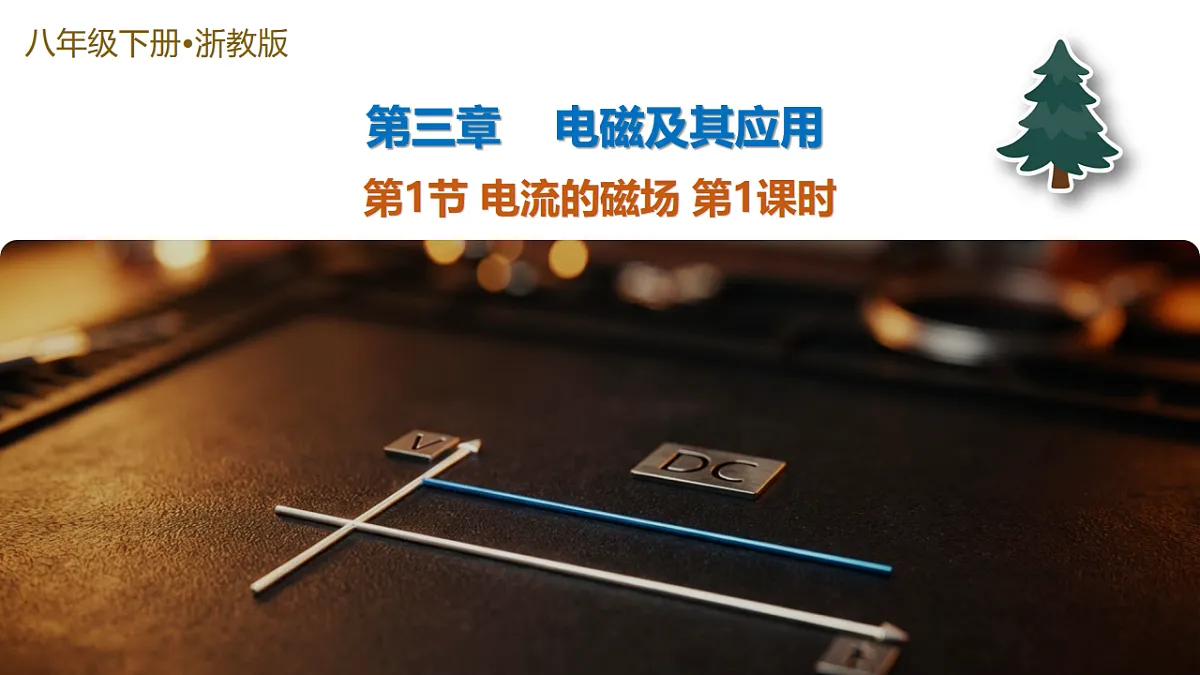

科学八年级下册（2024）第2节 电流的磁场教学课件ppt

这是一份科学八年级下册（2024）第2节 电流的磁场教学课件ppt，共30页。PPT课件主要包含了直线电流的磁场，课堂总结，练习与应用，提升训练等内容，欢迎下载使用。

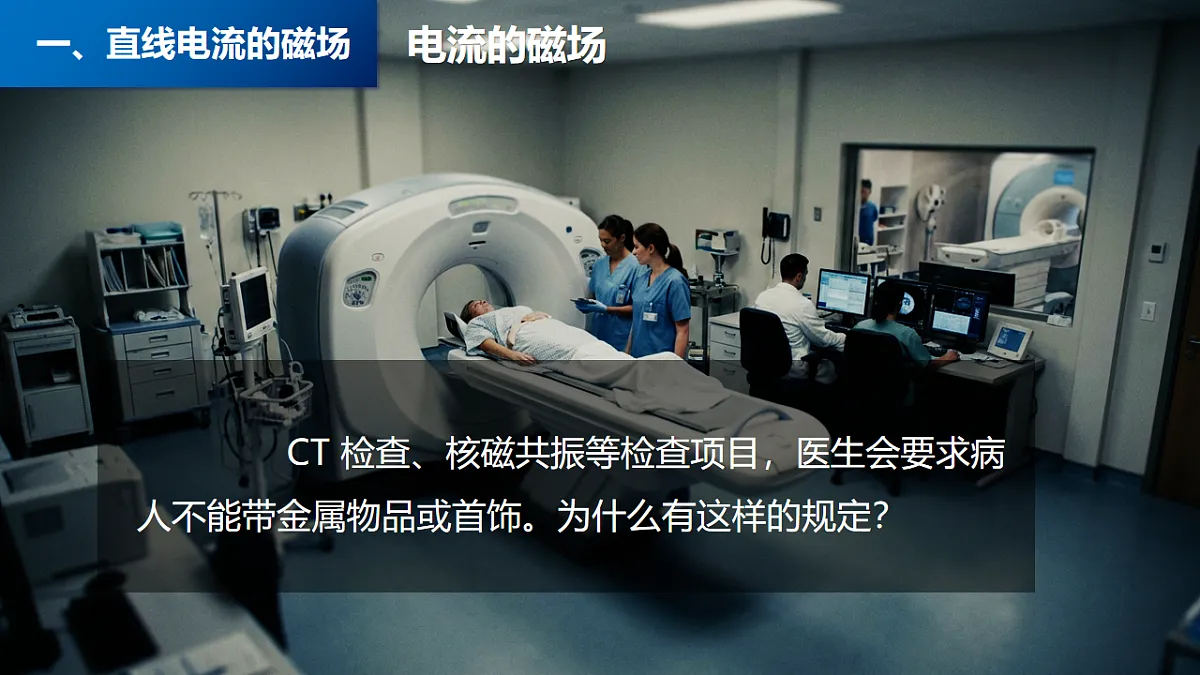

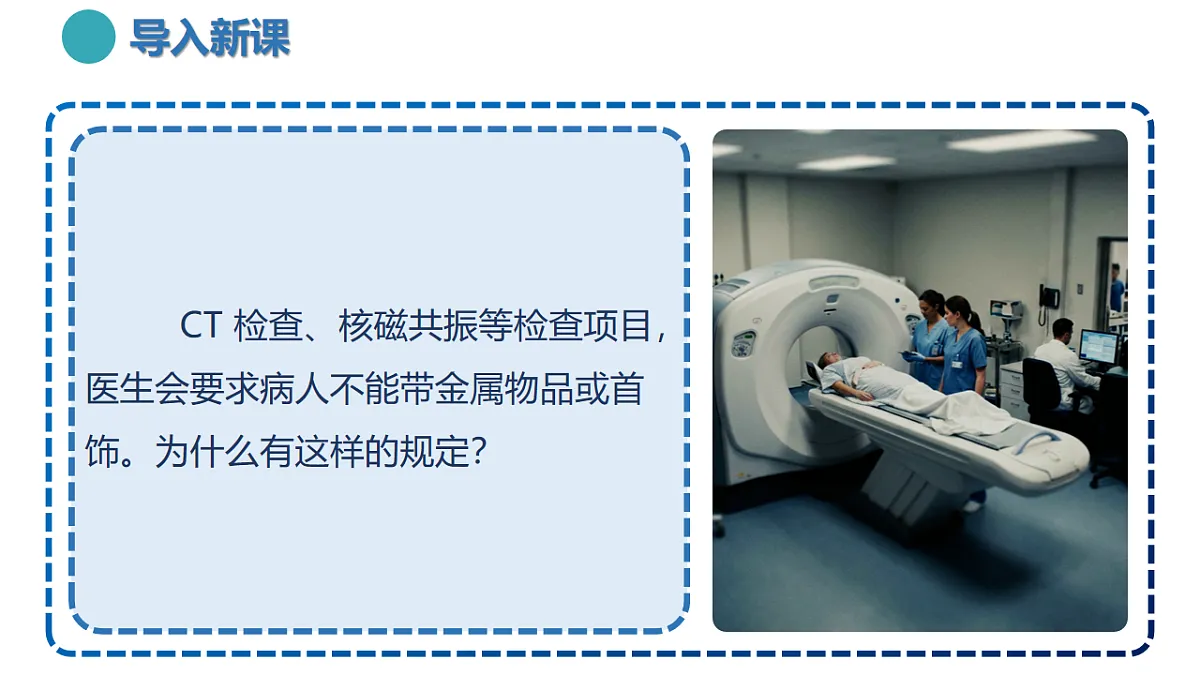

CT 检查、核磁共振等检查项目，医生会要求病人不能带金属物品或首饰。为什么有这样的规定？

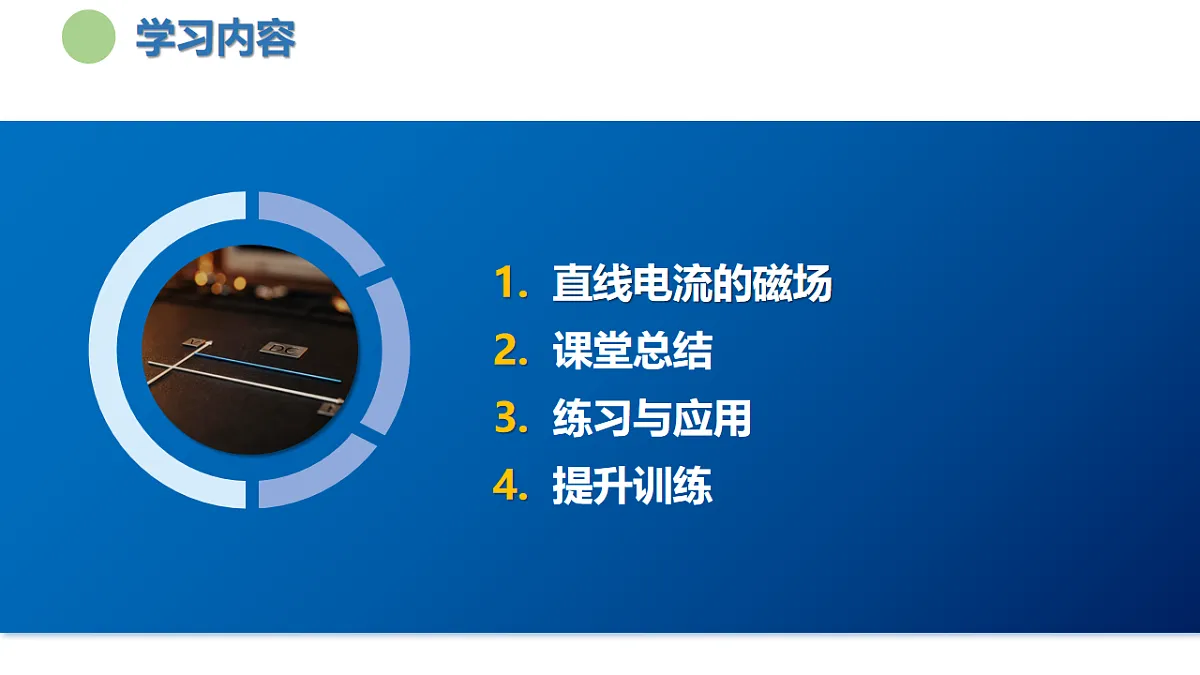

1. 直线电流的磁场2. 课堂总结3. 练习与应用4. 提升训练

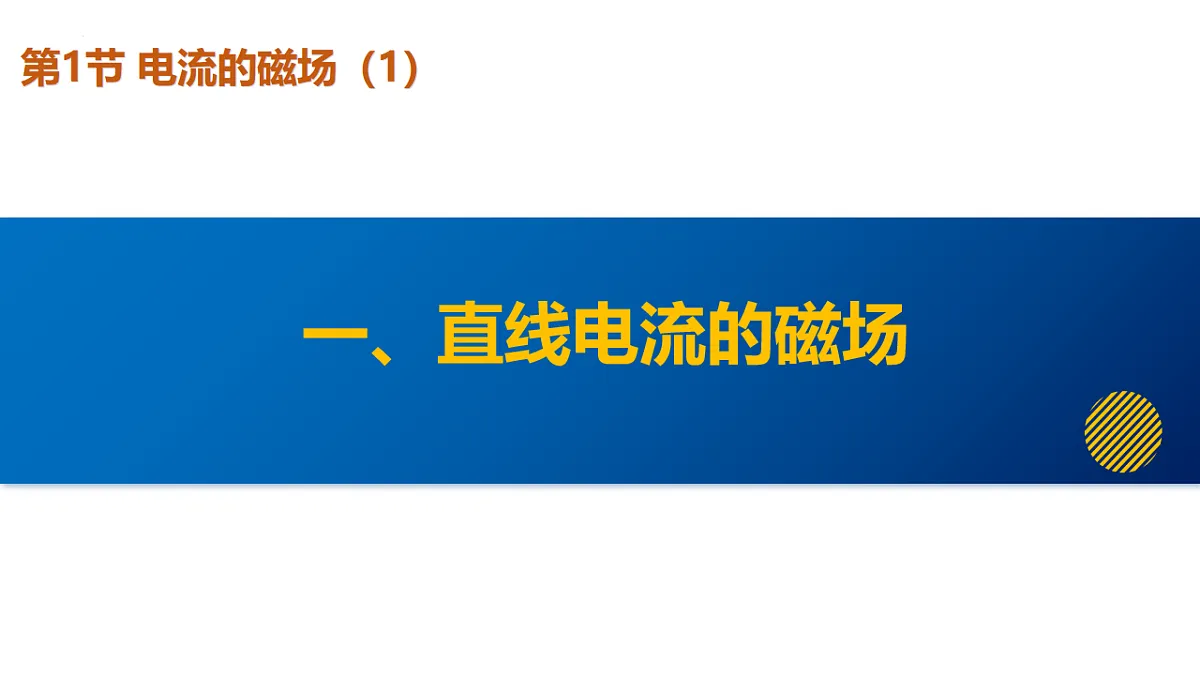

第1节 电流的磁场（1）
1.在小磁针的上方拉一根与小磁针平行的直导线，当直导线通电时，能观察到什么现象？改变电流的方向，观察小磁针的偏转方向是否改变。
结论：通电直导线周围存在磁场，磁场方向与电流方向有关。
探究活动｜直线电流的磁场
2.在有机玻璃板上穿一个孔，将一束直导线垂直穿过小孔，在玻璃板上均匀地撒上铁屑。给直导线通电后，轻敲玻璃板，观察铁屑的分布情况，如图 3.2-2 所示。
现象：铁屑在直导线周围形成一个个同心圆。
直线电流周围的磁感线分布规律是以直导线各点为圆心的同心圆，这些同心圆在与直导线垂直的平面上，越靠近通电直导线，磁场越强，反之越弱（如图所示）。
【例题一】（2025春•长兴县校级月考）如图甲所示，电子沿着水平方向平行地飞过小磁针正上方时，实验表明：小磁针的N极向纸外发生偏转。若将一通电直导线放在小磁针正上方或正下方，如图乙所示（图中只画出了通电直导线放在小磁针正上方的情况），请你根据图甲的实验现象，判断下列分析正确的是（不考虑地磁场的影响）（　　）A．通电直导线放在小磁针正上方时，小磁针的N极向纸外发生偏转B．通电直导线放在小磁针正上方时，小磁针的N极向纸内发生偏转C．通电直导线放在小磁针正下方时，小磁针的N极向纸内发生偏转D．通电直导线放在小磁针正上方或正下方，小磁针的N极均向纸外发生偏转
【解析】【答案】B【解答】解：（1）甲图中，一束电子沿着水平方向平行向右飞过小磁针上方时，因电子定向移动形成电流，且负电荷定向移动的方向与电流的方向相反，故此时电流的方向是从右到左，由题知小磁针的N极向纸外发生偏转；（2）乙图中，通电直导线放在小磁针正上方，电流的方向与甲图相反，由于电流的磁场方向与电流的方向有关，所以小磁针所在位置的磁场方向与甲图相反，则小磁针的N极向纸内发生偏转；乙图中，若通电直导线放在小磁针正下方，因通电直导线上方和下方的磁场方向相反，所以可知小磁针的N极会向纸外发生偏转；故B正确，ACD错误。故选：B。
1.（2025春•钱塘区校级期中）如图所示，小碳磁针与导线在同一平面内，在导线的下方，当导线中电流从左到右时，小磁针N极指向为垂直于纸面向里，现将导线中电流方向改为从右到左，则小磁针（　　）A．不动B．N极向上偏转C．N极指向为垂直于纸面向外D．回到与导线平行的位置
【解析】【答案】C【解答】解：电流的磁场方向与电流方向有关；在导线的下方，当导线中电流从左到右时，小磁针N极指向为垂直于纸面向里；电流方向改为从右到左，N极指向垂直于纸面向外，故C正确，ABD错误。故选：C。
2. （2025春•浙江期中）下列关于奥斯特实验说法中不正确的是（　　）A．实验时小磁针上方的导线应南北方向放置B．实验说明了通电导线周围存在磁场C．将图中小磁针拿掉后，通电导线周围的磁场也将不再存在D．将电流方向改变后，小磁针偏转方向也将改变
【解析】【答案】C【解答】解：A为排除地磁场的干扰，实验时小磁针上方的导线应南北方向放置，故A正确；B 该实验中，若给导线通电，下面的小磁针会转动，即说明通电导线周围存在着磁场，故B正确；C 将图中小磁针拿掉后，通电导线周围的磁场也将仍然存在，故C错误；D  通电导体周围存在磁场，磁场的方向与电流的方向有关，将电池正负极对调后，电流方向改变，小磁针偏转方向改变，故D正确；故选：C。
3. （2025春•西湖区校级期中）电流从南向北流过一根导线，导线下面水平放置的能自由转动的小磁针，静止时，北极的指向（　　）A．东B．南C．西D．北
【解析】【答案】C【解答】解：电流从南向北流过一根导线，根据安培定则，导线下面的磁场方向是水平向西的，放置能自由转动的小磁针，静止时，北极的指向向西。故选：C。
第2节 燃烧的奥秘(2)
1. （2025春•绍兴期中）如图所示，一条向上射出的阴极射线可以看作是许多电子定向运动形成的电子流，则通过这束电子流的运动方向可推断出电子定向运动产生的电流及周围的磁场方向是（　　）A．B．C．D．​
【解析】【答案】A【解答】解：由题意可知，电子定向移动的方向是向上的，电子带负电，故电流的方向是向下的，根据右手螺旋定则可知，磁场的方向是顺时针方向的，故A正确。故选：A。
2. （2025春•玉环市期中）历史上，安培曾经提出分子环形电流的假说来解释为什么磁体具有磁性，他认为在物质微粒的内部存在着一种环形的分子电流，分子电流会形成磁场，使分子相当于一个小磁体（如图所示）。根据安培的这一假说，以下说法正确的是（　　）A．这一假说能够说明磁可以生电B．这一假说能够说明磁现象产生的本质C．未磁化的物体，其微粒内部不含有这样的环形电流D．磁化的物体，其微粒内部环形电流的方向是杂乱无章的
【解析】【答案】B【解答】解：A、这一假说能够说明电可以生磁，故A错；B、安培提出的分子环形电流假说，解释了为什么磁体具有磁性，说明了磁现象产生的本质，故B正确；CD、安培认为，在原子、分子或分子团等物质微粒内部，存在着一种环形电流--分子电流，分子电流使每个物质微粒都形成一个微小的磁体。未被磁化的物体，分子电流的方向非常紊乱，对外不显磁性；磁化时，分子电流的方向大致相同，于是对外界显示出磁性。故CD都错。故选：B。
3. （2025春•瑞安市期中）小明利用如图甲装置探究通电导线周围的磁场分布，通电后多次敲击塑料板，他观察到铁屑的分布情况如图乙（图中“•”表示导线的位置）。下列选项能表示通电导线电流变大后的铁屑分布的是（　　）​A．B．C．D．
【解析】【答案】B【解答】解：通电后多次敲击塑料板，他观察到铁屑的分布情况如图乙的同心圆。通电导线电流变大后，仍是同心圆，磁场变强，因而铁屑分布更加密集。故选：B。
