2026年中考化学备考复习课件：第二部分 题型分析 题型一 图标类试题

这是一份2026年中考化学备考复习课件：第二部分 题型分析 题型一 图标类试题，共23页。PPT课件主要包含了靶向聚焦，聚焦考点，提升训练，靶向练习等内容，欢迎下载使用。

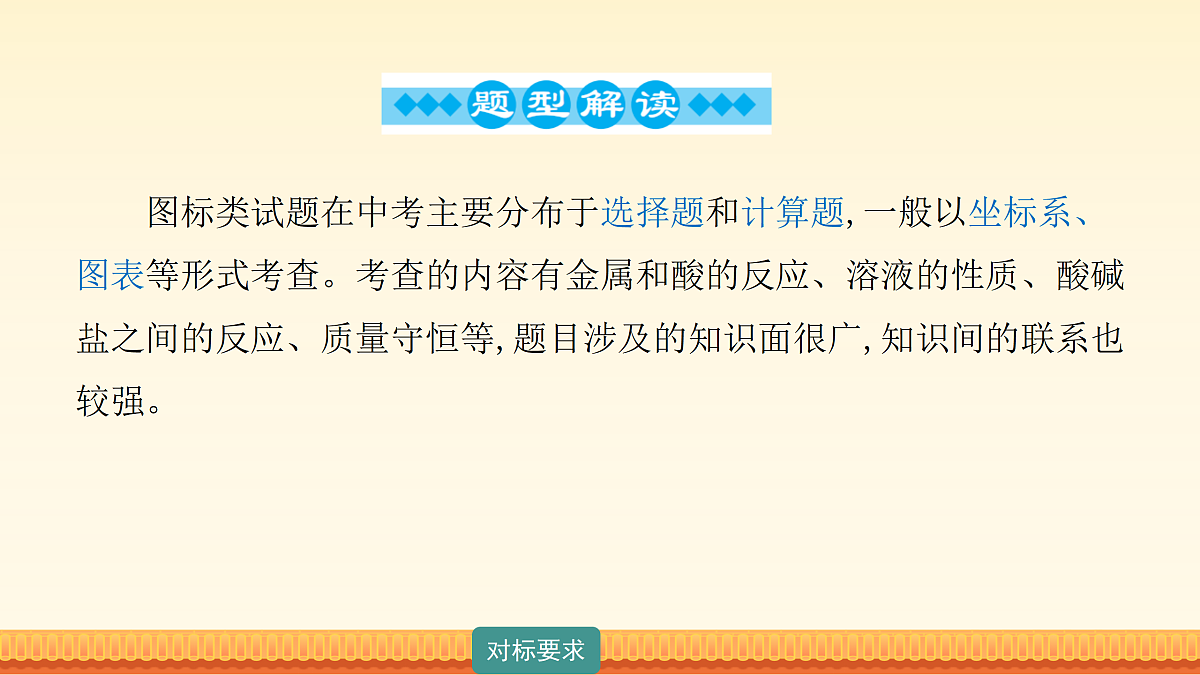

图标类试题在中考主要分布于选择题和计算题,一般以坐标系、图表等形式考查。考查的内容有金属和酸的反应、溶液的性质、酸碱盐之间的反应、质量守恒等,题目涉及的知识面很广,知识间的联系也较强。

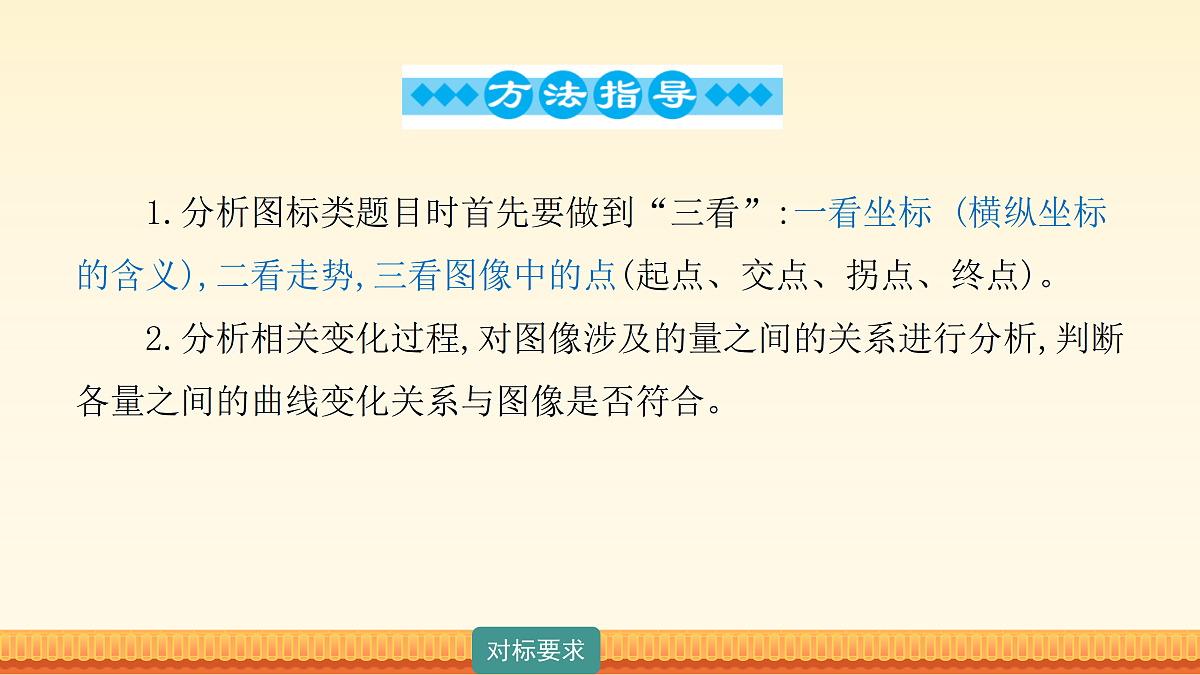

1.分析图标类题目时首先要做到“三看”:一看坐标 (横纵坐标的含义),二看走势,三看图像中的点(起点、交点、拐点、终点)。 2.分析相关变化过程,对图像涉及的量之间的关系进行分析,判断各量之间的曲线变化关系与图像是否符合。

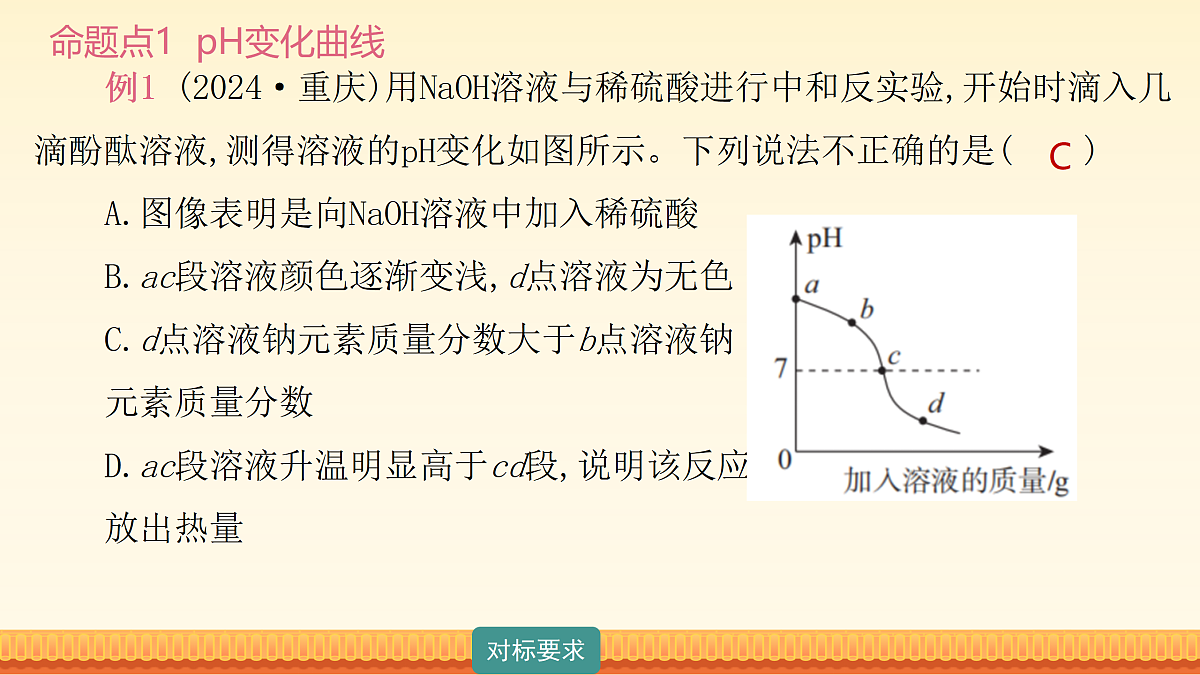

命题点1 pH变化曲线
例1 (2024·重庆)用NaOH溶液与稀硫酸进行中和反实验,开始时滴入几滴酚酞溶液,测得溶液的pH变化如图所示。下列说法不正确的是( )A.图像表明是向NaOH溶液中加入稀硫酸B.ac段溶液颜色逐渐变浅,d点溶液为无色C.d点溶液钠元素质量分数大于b点溶液钠元素质量分数D.ac段溶液升温明显高于cd段,说明该反应放出热量

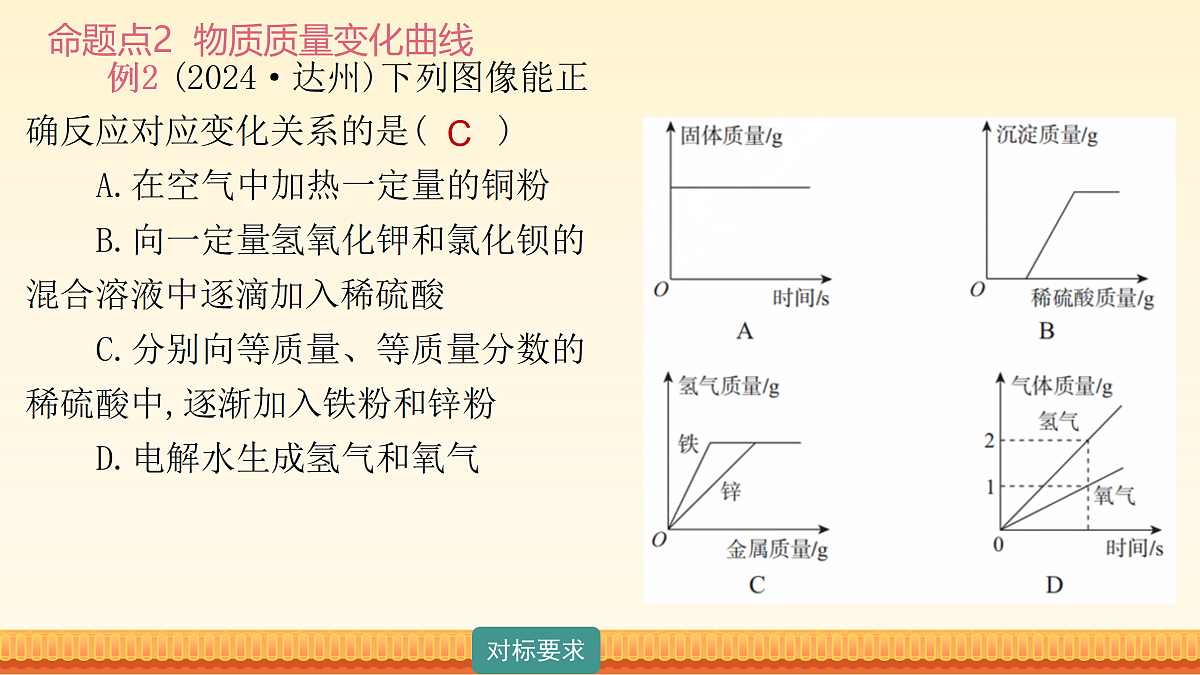

命题点2 物质质量变化曲线
例2 (2024·达州)下列图像能正确反应对应变化关系的是( )A.在空气中加热一定量的铜粉B.向一定量氢氧化钾和氯化钡的混合溶液中逐滴加入稀硫酸C.分别向等质量、等质量分数的稀硫酸中,逐渐加入铁粉和锌粉D.电解水生成氢气和氧气

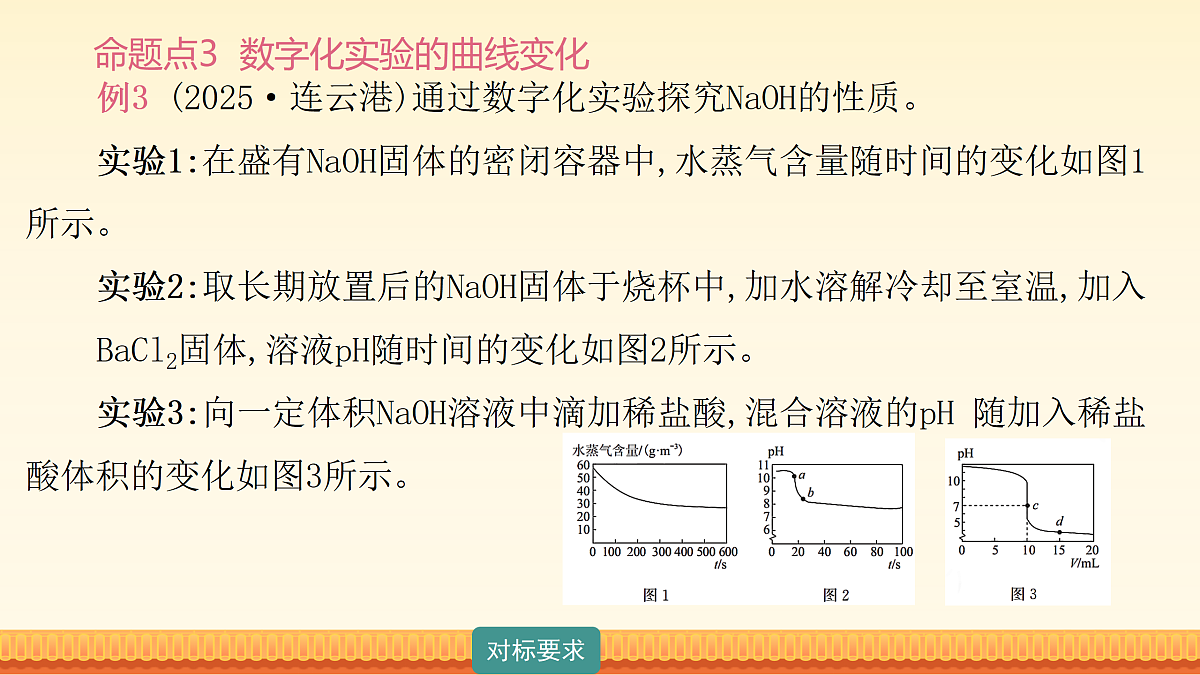

命题点3 数字化实验的曲线变化
例3 (2025·连云港)通过数字化实验探究NaOH的性质。实验1:在盛有NaOH固体的密闭容器中,水蒸气含量随时间的变化如图1所示。实验2:取长期放置后的NaOH固体于烧杯中,加水溶解冷却至室温,加入BaCl2固体,溶液pH随时间的变化如图2所示。实验3:向一定体积NaOH溶液中滴加稀盐酸,混合溶液的pH 随加入稀盐酸体积的变化如图3所示。
已知:BaCl2易溶于水,且溶液呈中性。下列说法正确的是( )A.图1证明NaOH固体能吸收CO2和H2O而变质B.图2中ab段pH下降证明NaOH能与BaCl2发生复分解反应C.图3中向c点所得溶液中滴加无色酚酞溶液,溶液显红色D.图3中d点所得溶液中Na+的个数小于Cl-的个数
1.(2025·湖南)Vc泡腾片中含有碳酸氢钠。室温下,Vc泡腾片与足量稀盐酸在密闭容器内反应,测得容器内压强随时间变化的曲线如图所示。下列说法正确的是( )A.碳酸氢钠在a点已完全反应B.反应结束后溶液pH大于7C.反应产生二氧化碳,使压强增大D.压强大小与所取Vc泡腾片质量无关
2.(2024·江西)向盛有一定量氢氧化钙溶液的烧杯中通入适量的二氧化碳气体,反应过程中相关量Y与反应时间的关系如下图所示,则Y可以表示( )A.烧杯内水的质量B.烧杯内溶液的质量C.烧杯内物质的总质量D.烧杯内物质中氢元素的总质量
3.(2025·重庆)用天平称量铜粉在密闭容器中加热前后的质量 (如图甲所示)来验证质量守恒定律。在同一实验中,相同时间内,容器内各种物理量随时间变化的关系如图乙至图丁所示(e点为图丁上任意点)。下列说法不正确的是( )A.b点的固体质量与d点相等B.b点的气体分子总数比c点少C.a点的N2的体积分数比d点大D.c点与e点的固体中铜的质量分数可能相等
4.(2024·聊城)下列图像不能正确反映其对应变化关系的是( )
1.(2024·深圳)某同学在验证次氯酸(HClO)光照分解产物数字实验中,HClO所发生反应的方程式为 容器中O2的体积分数以及溶液的pH 随时间变化的情况如下图所示,下列说法错误的是( ) A.光照前,容器内已有O2B.反应过程中,溶液的酸性不断增强C.反应前后氯元素的化合价不变D.该实验说明HClO化学性质不稳定
2.(2024·广安)向含有9.5gMgCl2和3.65gHCl的混合溶液中,逐滴加入一定质量分数的NaOH溶液,溶液的pH随加入NaOH溶液的体积变化曲线如下图所示,下列有关说法错误的是( )A.若向a点对应溶液滴加AgNO3溶液,有白色沉淀生成B.a→b段与b→c段加入NaOH溶液的质量之比为1∶1C.d点对应溶液中,氯元素的质量为10.65gD.b→c段的反应为:MgCl2+2NaOH═Mg(OH)2↓+2NaCl
3.(2025·德阳)某化学兴趣小组用氧气传感器分别测量木条和蜡烛 (主要含碳、氢元素)在密闭容器内燃烧至熄灭过程中氧气含量变化。密闭容器内氧气含量随时间的变化如图所示。下列说法正确的是( )A.若装置漏气,不会影响实验结果B.木条熄灭时,瓶内还有O2剩余C.蜡烛燃烧过程中不会产生气体D.对比木条与蜡烛的燃烧过程,蜡烛消耗O2的速率更快
4.(2025·泰安)下列图像能正确反映对应实验操作的是( )
5.(2024·重庆)下列图像与实验设计对应正确的有( ) A.1项B.2项 C.3项 D.4项
6.(2024·襄阳)现有80g稀硫酸和硫酸铜的混合溶液,向其中加入过量氯化钡溶液,充分反应后再滴加溶质质量分数为20%的氢氧化钠溶液,利用数字化传感器测得生成沉淀的质量与滴入氢氧化钠溶液的质量的变化关系如下图所示。以下说法正确的是( ) A.a点溶液中含有两种溶质B.a→b段发生的化学反应为:CuSO4+2NaOH═Na2SO4+Cu(OH)2↓C.原混合溶液中H2SO4与CuSO4的质量比为49∶80 D.向c点溶液中滴加稀硫酸,不会立即出现白色沉淀
7.(2025·湖北)将m1g可燃物与过量氧气在密闭容器中用电火花引燃,除生成二氧化碳外,还可能生成水。充分反应后,容器内氧气减少了m2g。实验过程中生成二氧化碳的质量随时间的变化关系如图所示。下列说法正确的是( )A.图中t1时刻,容器内氧气的质量为 gB.图中t2时刻,容器内碳元素的质量为 gC.若11m2m3,则该可燃物一定含有碳、氢、氧元素
