高中物理人教版 (2019)必修 第三册电路中的能量转化教学ppt课件

这是一份高中物理人教版 (2019)必修 第三册电路中的能量转化教学ppt课件，共11页。PPT课件主要包含了知识回顾，6×106，适用范围普遍适用，电功和电功率，1kW＝103W，焦耳定律，电路中的能量转化，典例分析，产生的焦耳热为，精练提升等内容，欢迎下载使用。

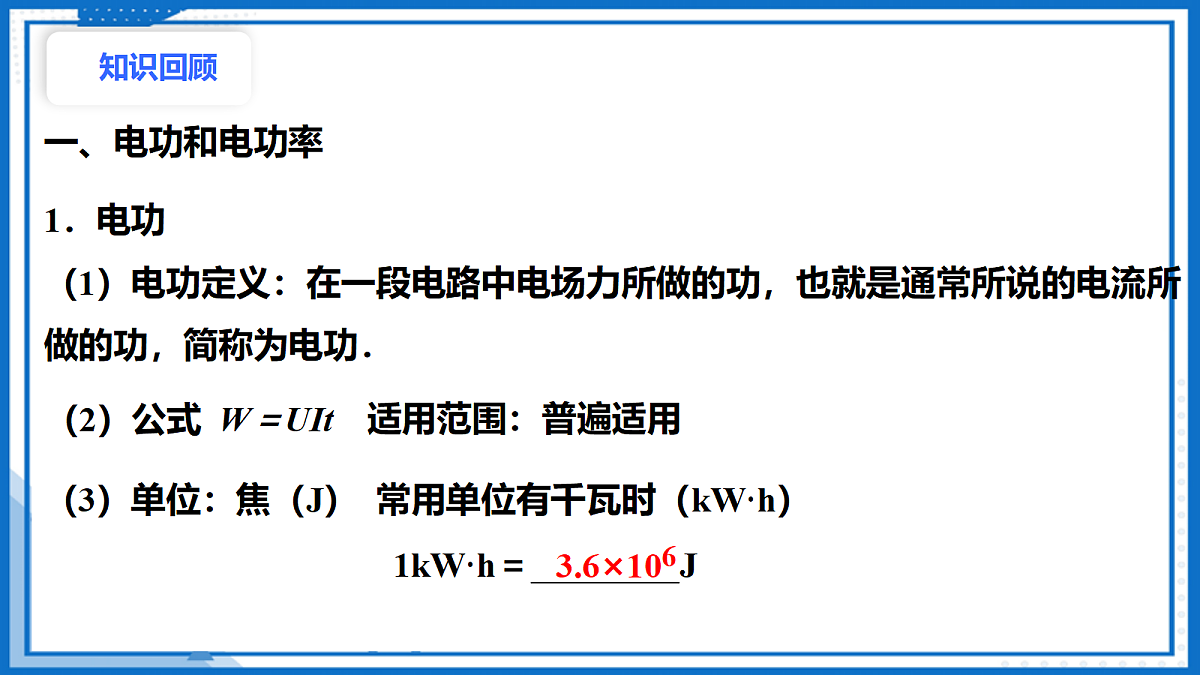

1．电功（1）电功定义：在一段电路中电场力所做的功，也就是通常所说的电流所做的功，简称为电功．
（3）单位：焦（J） 常用单位有千瓦时（kW·h）
　1kW·h＝ J
（2）公式 W＝UIt

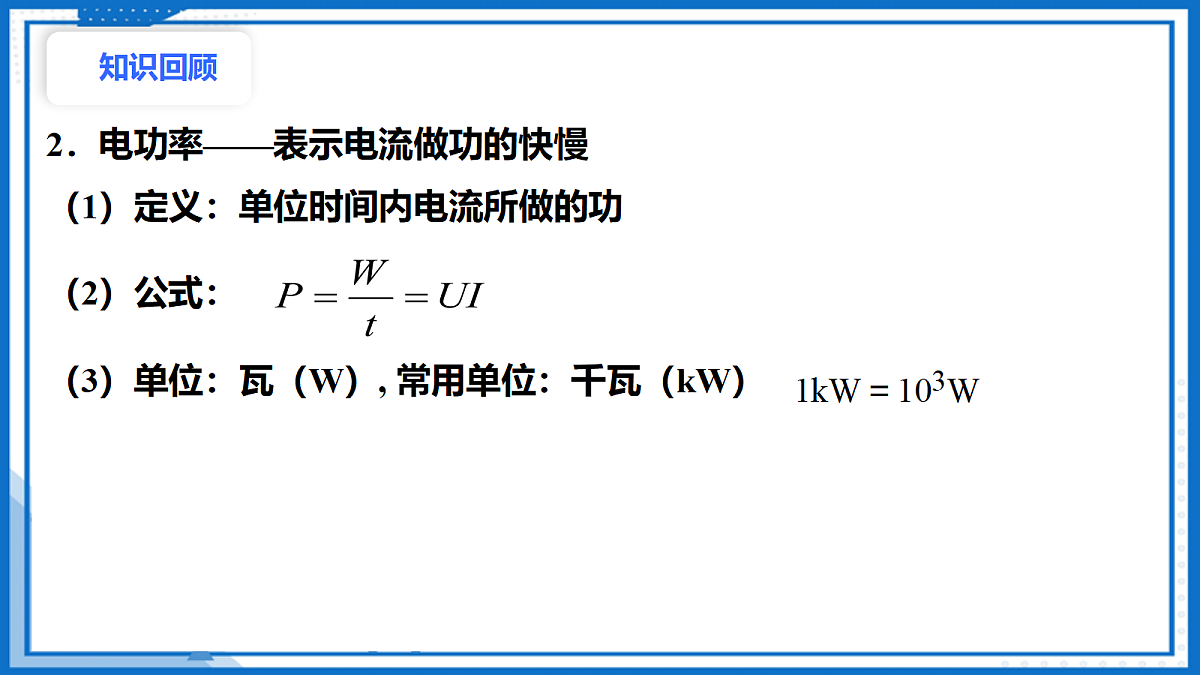

2．电功率——表示电流做功的快慢（1）定义：单位时间内电流所做的功
（3）单位：瓦（W）, 常用单位：千瓦（kW）

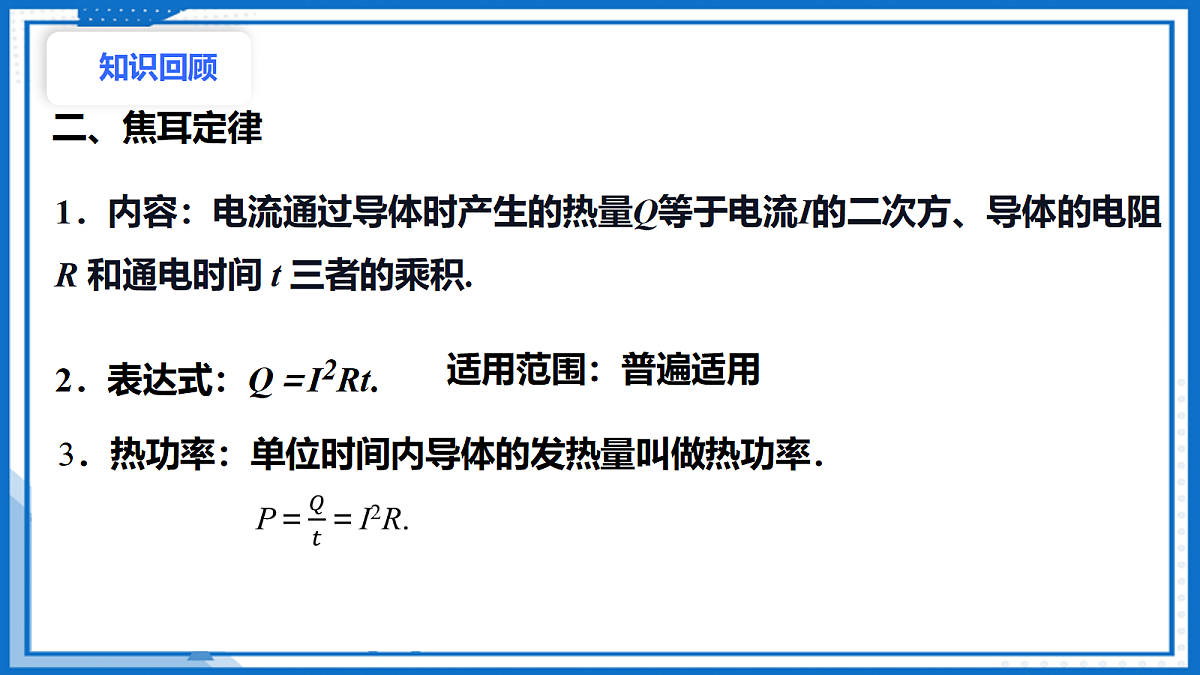

1．内容：电流通过导体时产生的热量Q等于电流I的二次方、导体的电阻 R 和通电时间 t 三者的乘积.
2．表达式：Q＝I2Rt.
3．热功率：单位时间内导体的发热量叫做热功率．

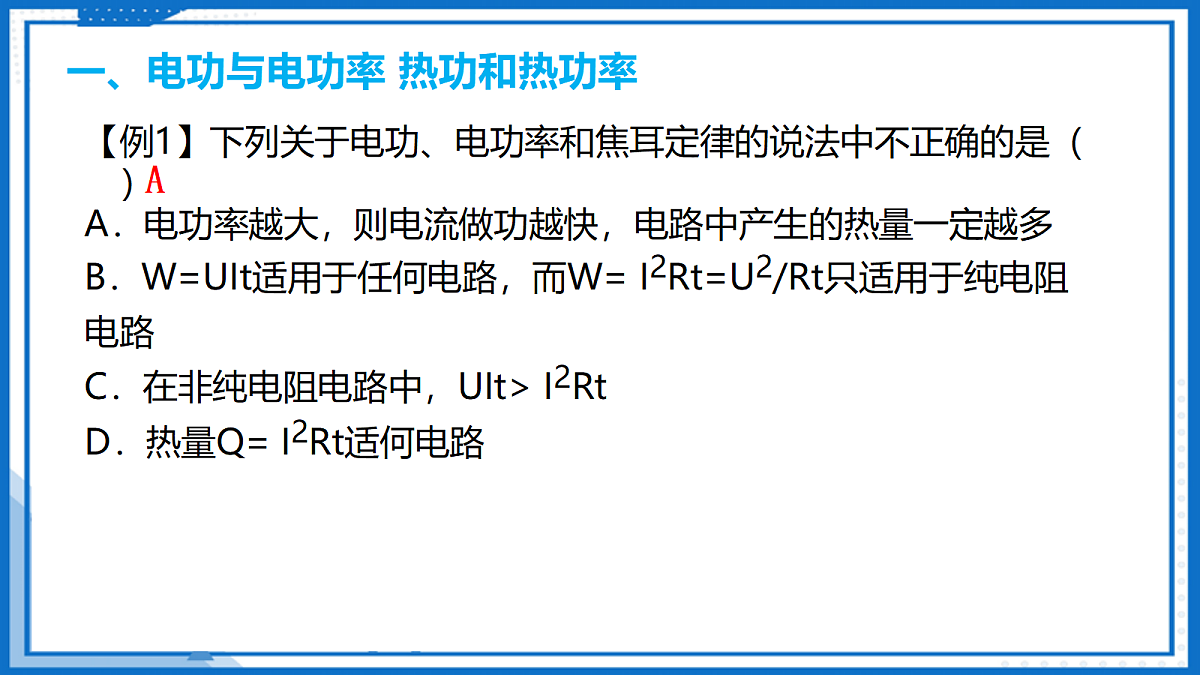

【例1】下列关于电功、电功率和焦耳定律的说法中不正确的是（　　）A．电功率越大，则电流做功越快，电路中产生的热量一定越多B．W=UIt适用于任何电路，而W= I2Rt=U2/Rt只适用于纯电阻电路C．在非纯电阻电路中，UIt> I2RtD．热量Q= I2Rt适何电路
一、电功与电功率 热功和热功率
【针对训练1】两根由同种材料制成的均匀电阻丝A、B串联在电路中，A的长度为L，直径为d；B的长度为2L，直径为2d，那么通电后在相同的时间内产生的热量之比为( )A．QA∶QB =1∶1B．QA∶QB =2∶1C．QA∶QB =1∶2D．QA∶QB =4∶1
【例2】如图甲所示，横截面都是正方形的三段导体，它们的材料和长度都相同，导体B刚好能嵌入导体A，导体C刚好能嵌入导体B，现将三段导体按图乙方式接入到电路中，则（　　）A．导体A、B、C的电阻之比为3：2：1B．导体A、B、C两端的电压之比为1：2：3C．流过导体A、C的电流之比为1：1D．导体A、B、C在相等时间内产生的热量之比为1：1：4
二、串、并联电路中的电功率
【针对训练2】如图的电路中，a、b、c为三根长度不同、横截面积和材料都相同的导体棒。开关闭合后，在相同时间内三根导体棒产生的热量（　　）A．a最多B．b最多C．c 最多D．都相等
【例3】一台额定电压为220V的电动机，其线圈的电阻为1Ω，当电动机正常工作时，通过线圈的电流强度为5A，则这台电动机正常工作10s内（　　）

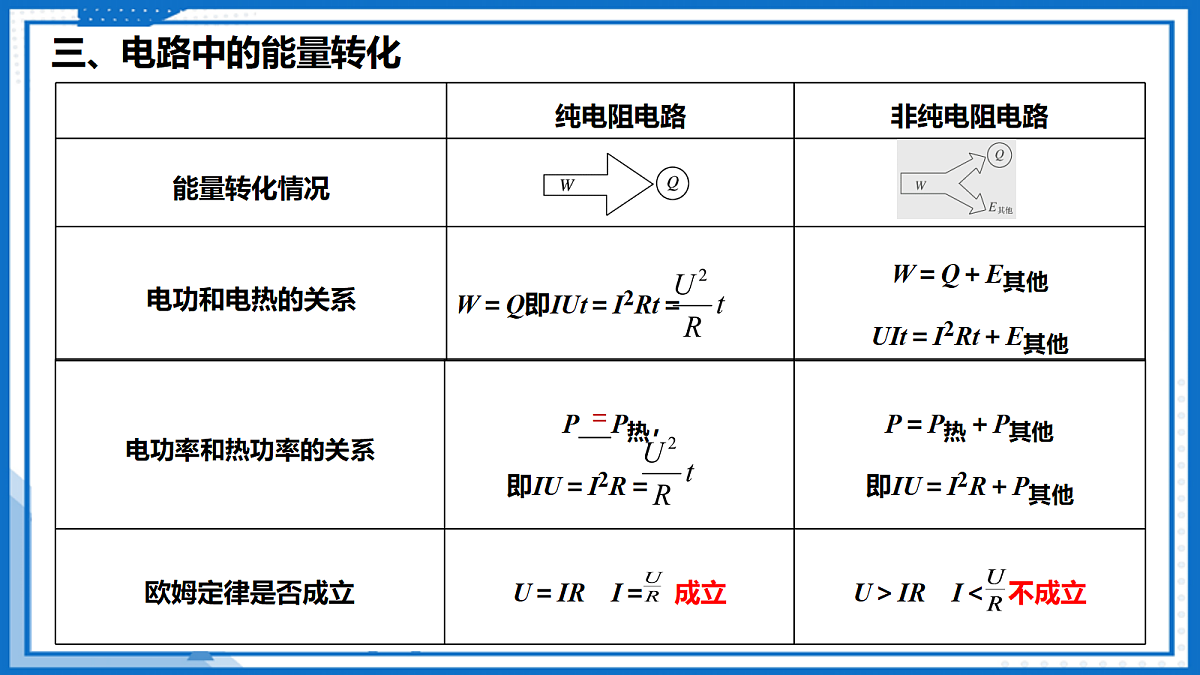

三、纯电阻电路和非纯电阻电路
A．电动机消耗的电能为
C．电动机对外做的功为
D．通过线圈横截面的电荷量为50C
【针对训练3】如图所示，电阻R1=20Ω ， R1=10Ω电动机线圈电阻 。当开关S断开时，电流表的示数为0.5A；当电键S闭合后，电动机转起来，电路两端电压U不变，电流表显示的电流I和电路消耗的电功率P应是（ ）A.I=1.5AB.I>1.5AC.P
