人教版 (2019)必修 第三册电路中的能量转化教学课件ppt

这是一份人教版 (2019)必修 第三册电路中的能量转化教学课件ppt，共26页。PPT课件主要包含了新课导入，即WUIt，WqU，qIt，电功率，kw103w，测量方法伏安法，焦耳定律，电路中的能量转化，纯电阻电路中等内容，欢迎下载使用。

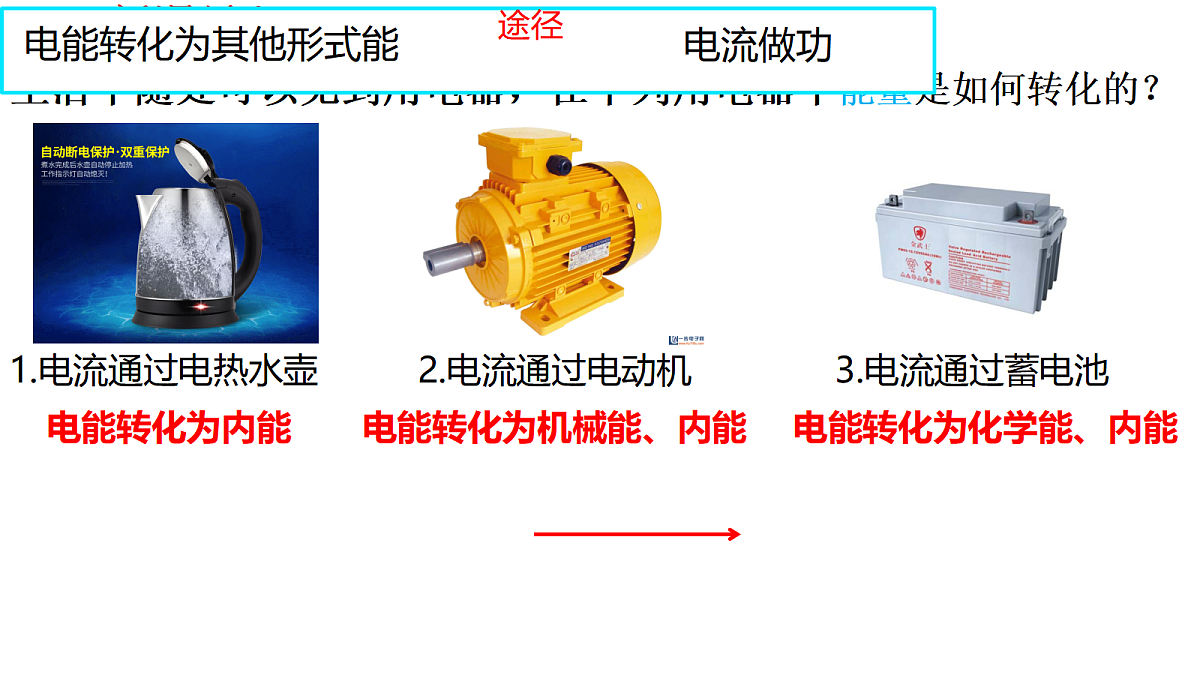

生活中随处可以见到用电器，在下列用电器中能量是如何转化的？
电能转化为机械能、内能
电能转化为化学能、内能

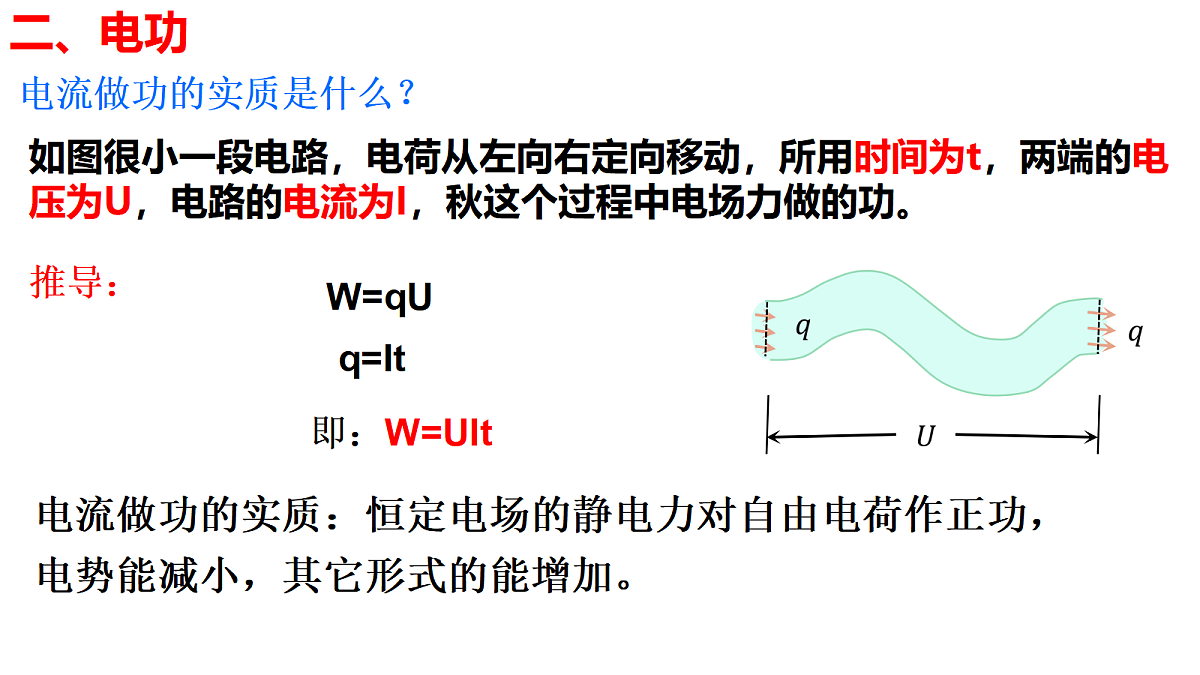

电流做功的实质是什么？
如图很小一段电路，电荷从左向右定向移动，所用时间为t，两端的电压为U，电路的电流为I，秋这个过程中电场力做的功。
电流做功的实质：恒定电场的静电力对自由电荷作正功， 电势能减小，其它形式的能增加。

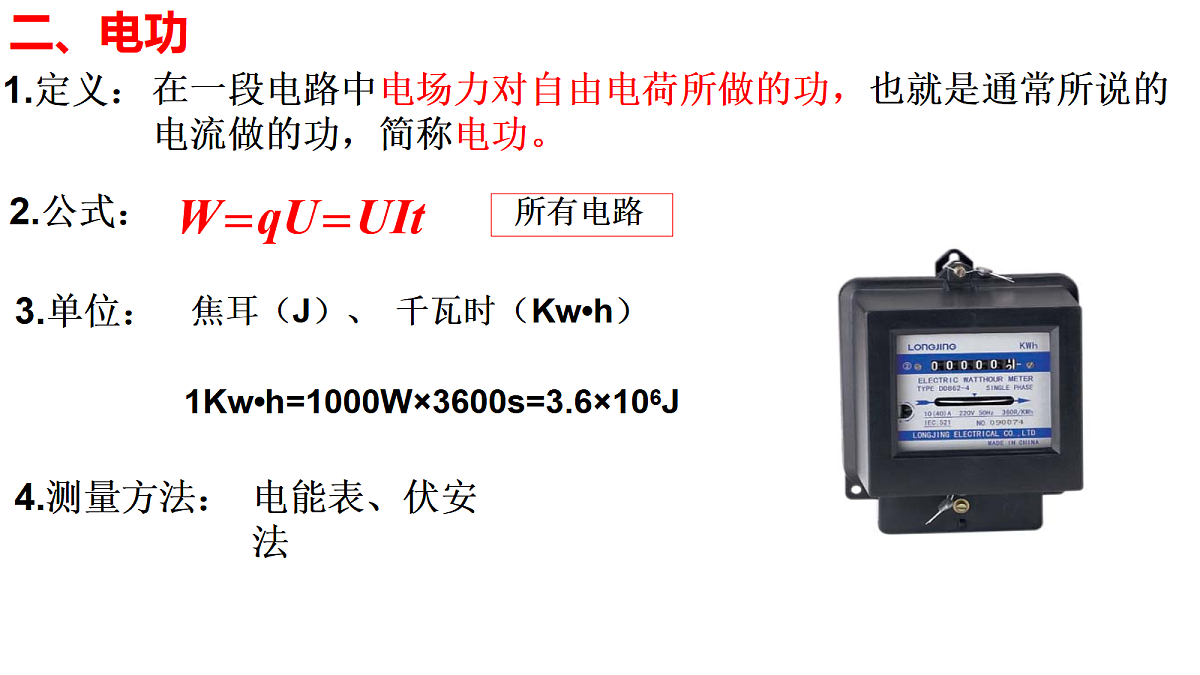

1Kw•h=1000W×3600s=3.6×106J

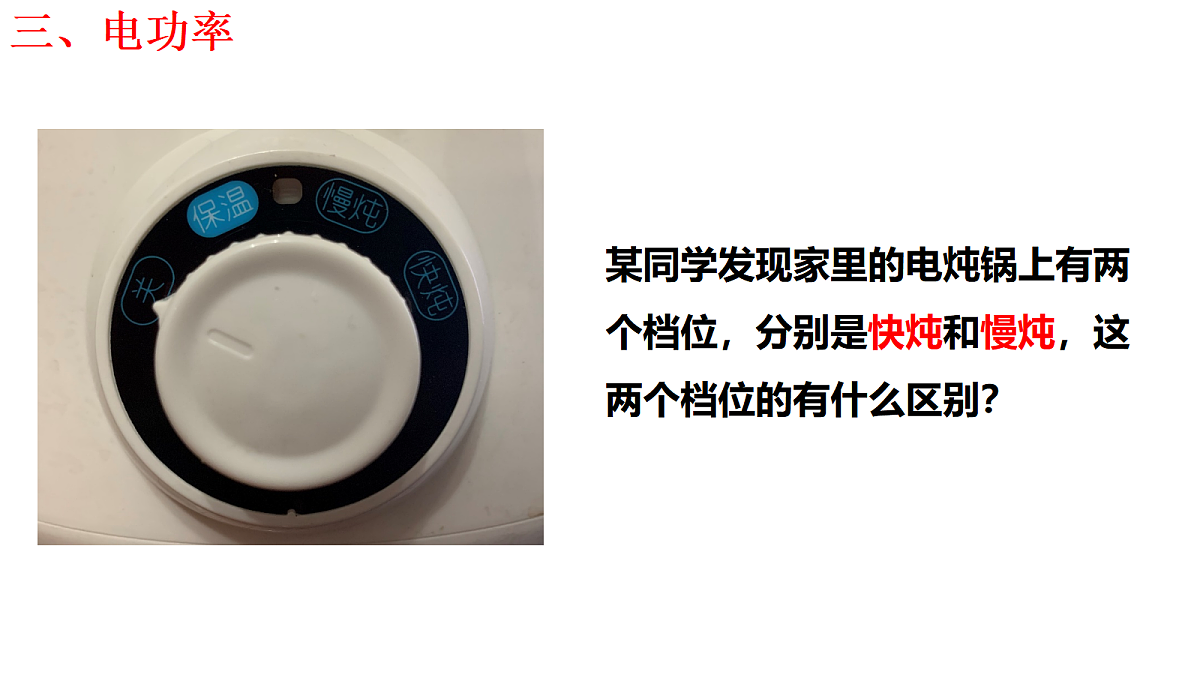

某同学发现家里的电炖锅上有两个档位，分别是快炖和慢炖，这两个档位的有什么区别？
瓦（w）、千瓦（kw）

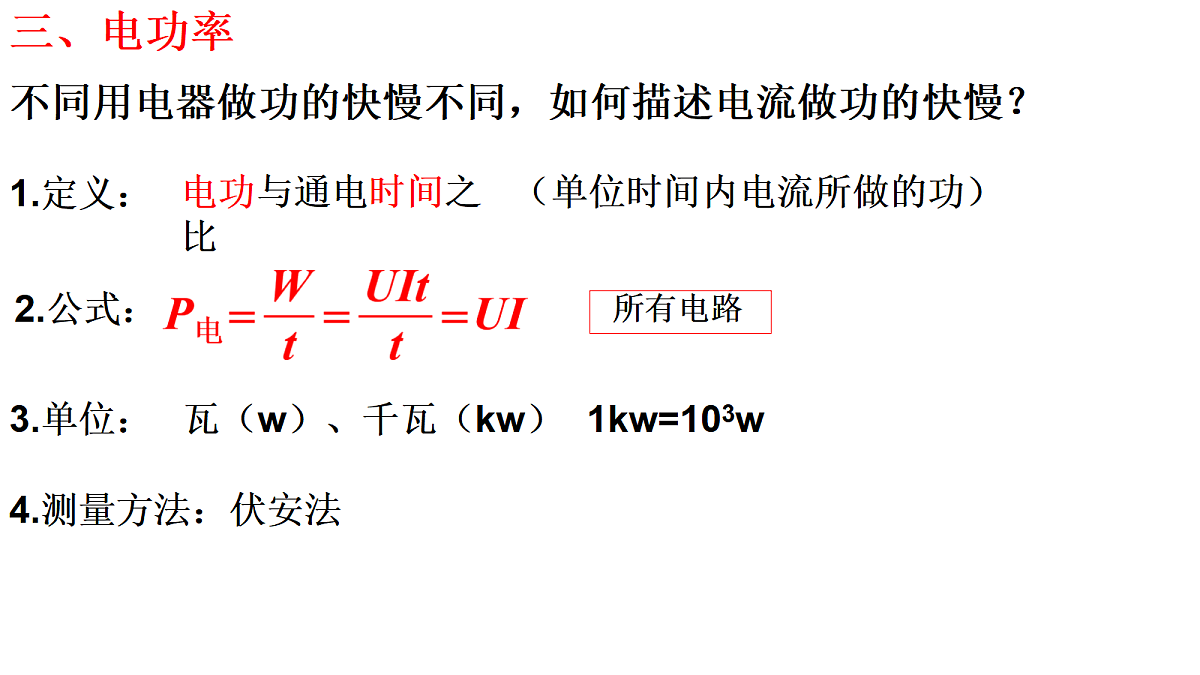

不同用电器做功的快慢不同，如何描述电流做功的快慢？

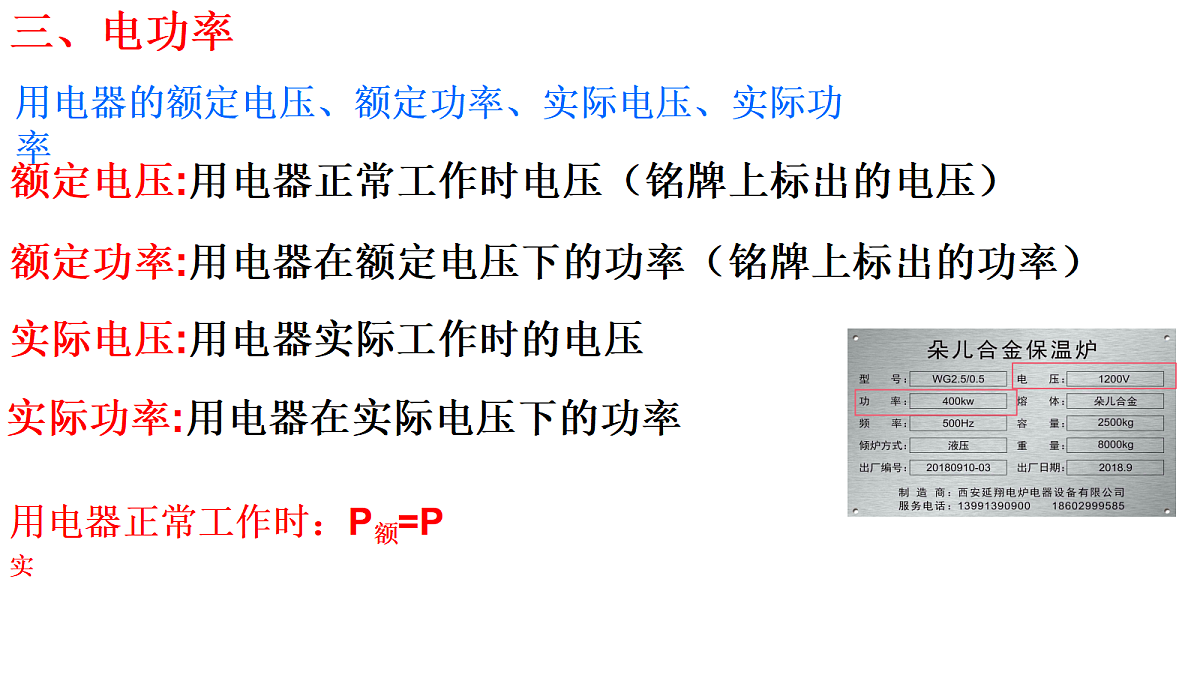

额定功率:用电器在额定电压下的功率（铭牌上标出的功率）
实际电压:用电器实际工作时的电压
实际功率:用电器在实际电压下的功率
额定电压:用电器正常工作时电压（铭牌上标出的电压）
用电器正常工作时：P额=P实
用电器的额定电压、额定功率、实际电压、实际功率

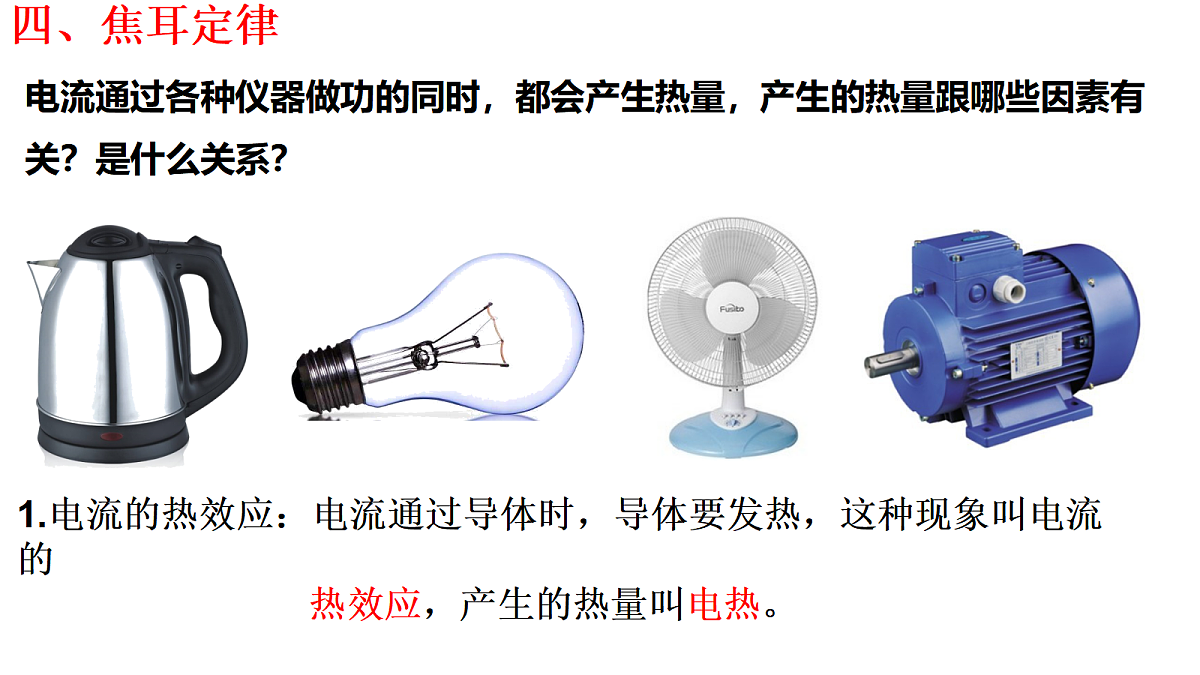

电流通过各种仪器做功的同时，都会产生热量，产生的热量跟哪些因素有关？是什么关系？
1.电流的热效应：电流通过导体时，导体要发热，这种现象叫电流的 热效应，产生的热量叫电热。
观察下面两种用电器，说说它们在能量转化方面有什么区别？
电能全部转化为内能，如电炉、电熨斗、电热水壶等。
即 U=IR（I=U/R)
纯电阻电路，欧姆定律成立
欧姆定律是能量守恒定律在电路中的一种表现
非纯电阻电路，欧姆定律不成立
电能只有一部分转化为内能，如电动机、蓄电池等。
电动机是一种非纯电阻用电器，它把电能转化为机械能和热能。在电路计算中，欧姆定律不再适用。
1．输入功率：电动机的总功率；P总＝UI2．输出功率：电动机做有用功的功率；3．热功率：电动机线圈上有电阻，电流通过线圈时要发热；P热＝I2r4．功率关系：P总＝P出＋P热5．电动机的效率：
【练习1】DC14.8V/2200mAh的锂电池供电，额定功率为35W，当锂电池剩余电量为总容量的20%时，扫地机器人就自动回座机充电。结合上述信息，下列说法正确的是（　　）A．DC14.8V/2200mAh表示该电池输出的是交流电B．该机器人电机的额定电流为0.42AC．正常工作时机器人电动机每秒钟输出35J动能D．电池充满电后机器人正常工作约45mim后回座机充电
【练习2】如图所示是“探究电流通过导体时产生热的多少跟什么因素有关”的实验装置，两个透明容器中密封着等量的空气，通电一段时间后，左侧U形管中液面高度差比右侧的大。下列说法错误的是（　  　）A．U形管中液面高度的变化反映了电阻产生热量的多少B．通过左、右两边容器中电阻丝的电流相同C．右边容器中的电阻R2比左边容器中的电阻R1小D．通电时间相同，两个容器中空气吸收的热量相同
【练习3】如图甲所示，用内阻不计的充电宝为一手机充电，其等效电路如图乙所示，充电宝向手机电池充电6min后容量减小了50mAh，此过程可认为输出电流、输出电压U=5V是恒定不变的，手机电池的内阻不能忽略。则下列说法中正确的是（　　）A．充电宝输送给手机电池的电能为900JB．充电宝输出的电流为0.05AC．手机电池的内阻为10ΩD．手机电池增加的化学能为900J
【练习4】某电吹风简化电路如图所示，其主要部件为电动机M和电热丝，部分技术参数如下表，电吹风在220 V电压下工作。下列说法正确的是（　　）A．开关S1、S2都闭合时电吹风吹冷风B．吹热风时通过电热丝的电流为4 AC．吹热风时电热丝的功率为990 WD．该电吹风中电动机的内电阻为440Ω
【练习5】如图所示，把4个完全相同的灯接成如图所示的（a）、（b）两个电路，两电路电源输出电压相同且一定，调节变阻器R1、R2使灯均正常发光，设两个电路消耗的功率分别为Pa、Pb，则（　　）A．4Pa=PbB．Pa=4PbC．Pa4Pb
【练习6】某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为6V，电流表的量程为“0﹣0.6A”电压表量程“0﹣3V”，滑动变阻器的规格为“20Ω 2A”，灯泡L标有“3V 0.9W”字样（忽略灯丝电阻变化），在实验中为了保证所有元件的安全，下列判断正确的是（　　）A．该电路中，变阻器R接入电路的阻值变化范围为0﹣20ΩB．该电路消耗的总功率的变化范围为1.2W﹣3.6WC．该电路中，电流表示数的变化范围为0.3A﹣0.6AD．该电路中，电灯消耗功率的变化范围为0.4W﹣0.9W
【练习7】四个定值电阻连成如图所示的电路。 RA、Rc的规格为"10V 4W”，RB、RD的规格为"10V 2W”。请按消耗功率大小的顺序排列这四个定值电阻，并说明理由。
【练习8】某一用直流电动机提升重物的装置如上图所示，重物质量m=50kg，电源提供恒定电压U=110V，不计各处摩擦，当电动机以v=0.90m/s的恒定速度向上提升重物时，电路中电流强度I=5A，求电动机线圈电阻R（g=10m/s2）。
1：规格为“220V 22W”的排气扇，线圈电阻为40Ω，求：（1）接220V的电源后，排气扇转化为机械能的功率和发热功率；（2）如果接220V的电源后，扇叶卡住，不能转动，求电动机消耗的功率和发热功率。
