人教版（2019）高中物理必修三新教材同步 章末检测试卷(三)（教师版+学生版）

这是一份人教版（2019）高中物理必修三新教材同步 章末检测试卷(三)（教师版+学生版），文件包含人教版2019高中物理必修三新教材同步章末检测试卷三--教师版docx、人教版2019高中物理必修三新教材同步章末检测试卷三--学生版docx等2份试卷配套教学资源，其中试卷共14页， 欢迎下载使用。

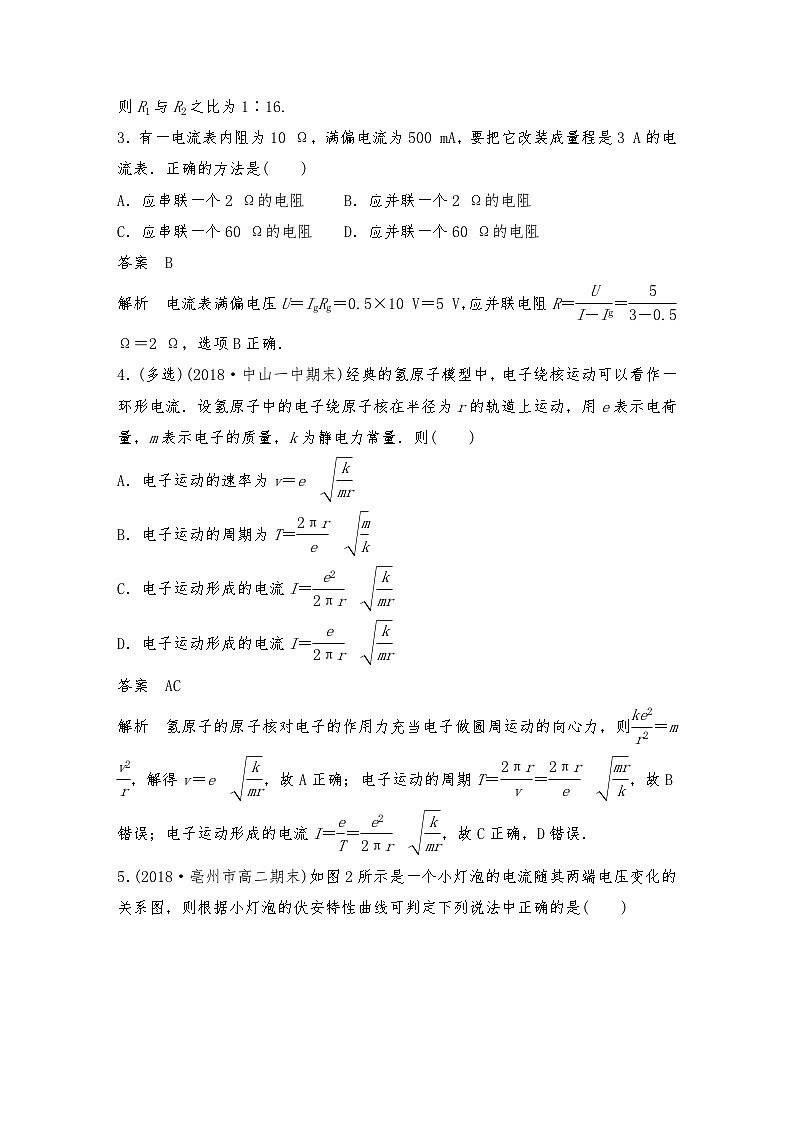

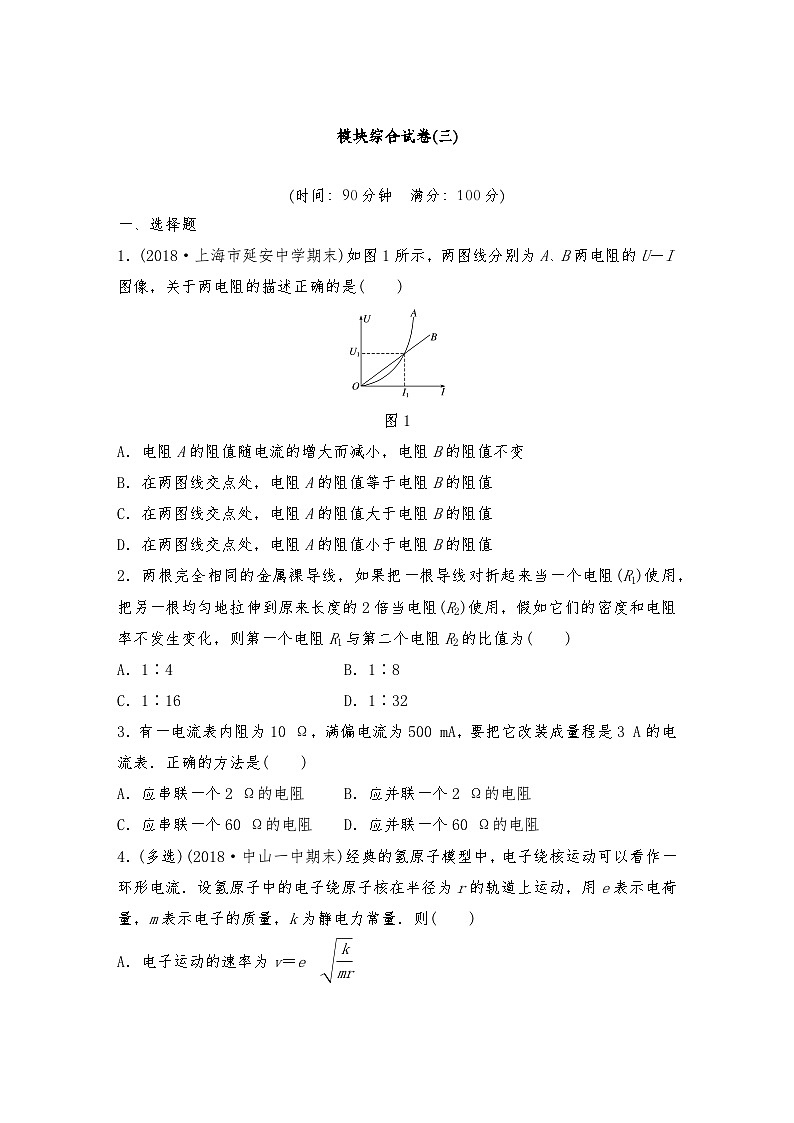

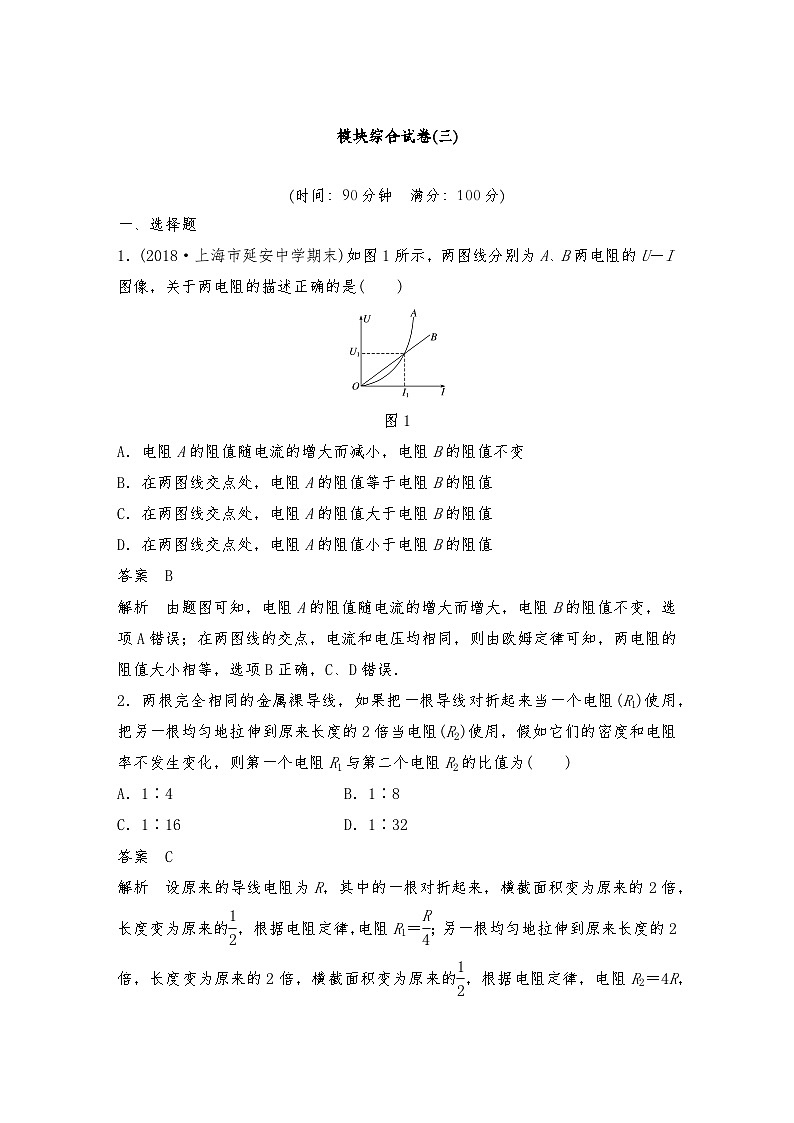

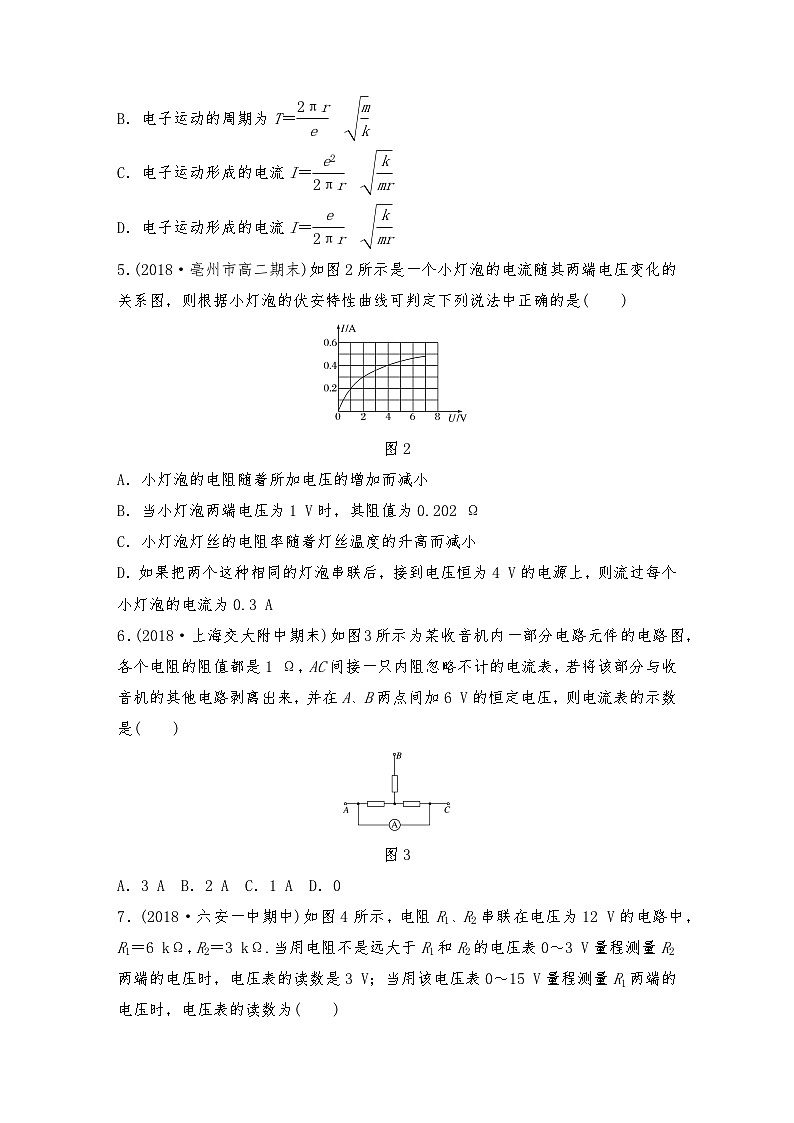

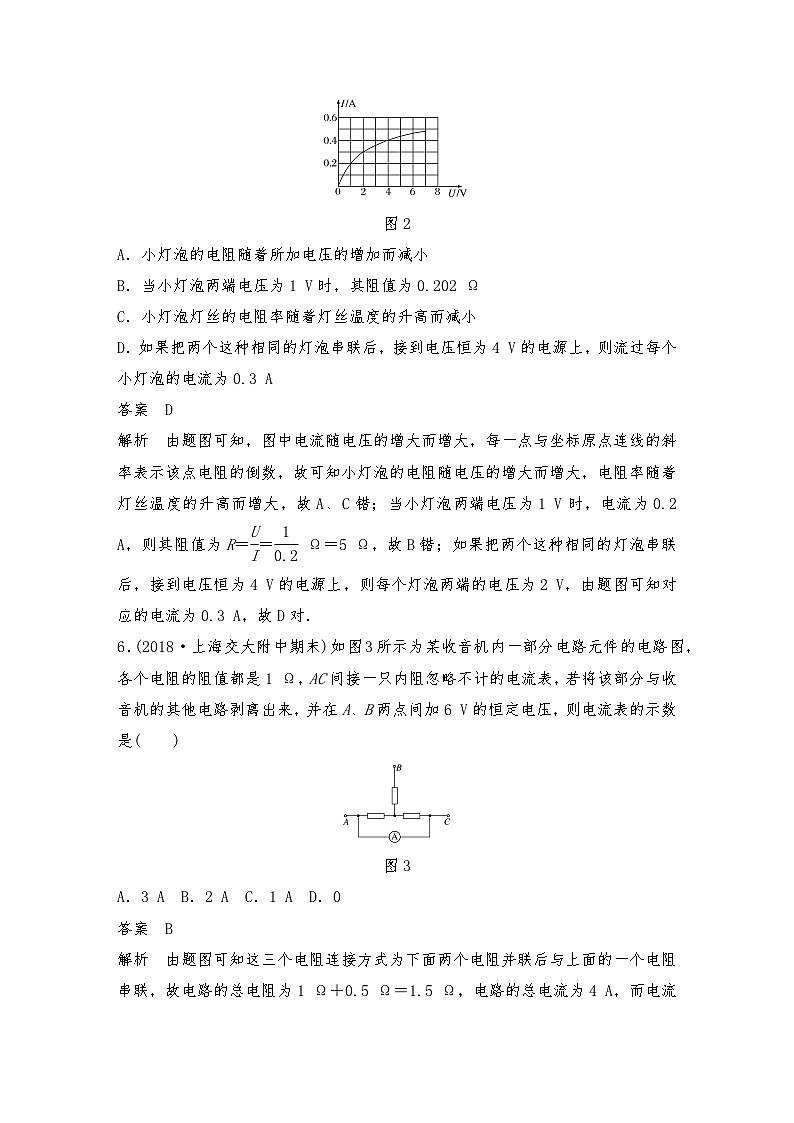

模块综合试卷(三)(时间：90分钟　满分：100分)一、选择题1．(2018·上海市延安中学期末)如图1所示，两图线分别为A、B两电阻的U－I图像，关于两电阻的描述正确的是(　　)图1A．电阻A的阻值随电流的增大而减小，电阻B的阻值不变B．在两图线交点处，电阻A的阻值等于电阻B的阻值C．在两图线交点处，电阻A的阻值大于电阻B的阻值D．在两图线交点处，电阻A的阻值小于电阻B的阻值2．两根完全相同的金属裸导线，如果把一根导线对折起来当一个电阻(R1)使用，把另一根均匀地拉伸到原来长度的2倍当电阻(R2)使用，假如它们的密度和电阻率不发生变化，则第一个电阻R1与第二个电阻R2的比值为(　　)A．1∶4 B．1∶8C．1∶16 D．1∶323．有一电流表内阻为10 Ω，满偏电流为500 mA，要把它改装成量程是3 A的电流表．正确的方法是(　　)A．应串联一个2 Ω的电阻 B．应并联一个2 Ω的电阻C．应串联一个60 Ω的电阻 D．应并联一个60 Ω的电阻4．(多选)(2018·中山一中期末)经典的氢原子模型中，电子绕核运动可以看作一环形电流．设氢原子中的电子绕原子核在半径为r的轨道上运动，用e表示电荷量，m表示电子的质量，k为静电力常量．则(　　)A．电子运动的速率为v＝e eq \r(\f(k,mr))B．电子运动的周期为T＝eq \f(2πr,e) eq \r(\f(m,k))C．电子运动形成的电流I＝eq \f(e2,2πr) eq \r(\f(k,mr))D．电子运动形成的电流I＝eq \f(e,2πr) eq \r(\f(k,mr))5．(2018·亳州市高二期末)如图2所示是一个小灯泡的电流随其两端电压变化的关系图，则根据小灯泡的伏安特性曲线可判定下列说法中正确的是(　　)图2A．小灯泡的电阻随着所加电压的增加而减小B．当小灯泡两端电压为1 V时，其阻值为0.202 ΩC．小灯泡灯丝的电阻率随着灯丝温度的升高而减小D．如果把两个这种相同的灯泡串联后，接到电压恒为4 V的电源上，则流过每个小灯泡的电流为0.3 A6．(2018·上海交大附中期末)如图3所示为某收音机内一部分电路元件的电路图，各个电阻的阻值都是1 Ω，AC间接一只内阻忽略不计的电流表，若将该部分与收音机的其他电路剥离出来，并在A、B两点间加6 V的恒定电压，则电流表的示数是(　　)图3A．3 A B．2 A C．1 A D．07．(2018·六安一中期中)如图4所示，电阻R1、R2串联在电压为12 V的电路中，R1＝6 kΩ，R2＝3 kΩ.当用电阻不是远大于R1和R2的电压表0～3 V量程测量R2两端的电压时，电压表的读数是3 V；当用该电压表0～15 V量程测量R1两端的电压时，电压表的读数为(　　)图4A．9 V B．8 V C．7.5 V D．6 V8．(2018·湖北孝感一中期中)如图5所示的电路电源电压为U＝8 V，两定值电阻的阻值R1∶R2＝3∶5，电容大小为C＝200 μF，当电路接通一段时间后，电容器所带的电荷量为(　　)图5A．1×10－3 C B．6×10－3 CC．6×10－4 C D．1.6×10－3 C9.(多选)(2018·天津三中期末)如图6所示的电路中，由于某一电阻发生短路或断路，使A灯变暗，B灯变亮，则故障可能是(　　)图6A．R1短路B．R2断路C．R3断路D．R4短路10．(2018·重庆一中期末)有两个同种材料制成的导体，两导体是横截面为正方形的柱体，柱体高均为h，大柱体横截面边长为a，小柱体横截面边长为b，现将大小柱体串联接在电压为U的电源上，已知通过导体电流方向如图7所示，大小为I，则导体电阻率(　　)图7A．ρ＝eq \f(Uha,Ia＋b) B．ρ＝eq \f(hU,2I)C．ρ＝eq \f(2Uha,Ia＋b) D．ρ＝eq \f(Uha－b,Ia＋b)二、非选择题11．(2018·新乡市高二期末)某实验小组利用图8甲所示电路进行一些实验操作，所用的器材有：多用电表、电压表(量程为5 V)、滑动变阻器、导线若干．回答下列问题：(1)将图甲中多用电表的红表笔和________(选填“1”或“2”)端相连，黑表笔连接另一端；(2)将滑动变阻器的滑片调到适当位置，使用多用电表欧姆“×1 k”挡正确测量时的示数如图乙所示，这时电压表的示数如图丙所示，多用电表和电压表的示数分别为________ kΩ和________ V.图812．(2020·山东等级考模拟卷)某同学为了测量一根铅笔芯的电阻率，设计了如图9甲所示的电路测量该铅笔芯的电阻值．所用器材有电流表A1、A2，电阻箱R1、滑动变阻器R2、待测铅笔芯Rx、电源E、开关S及导线等．操作步骤如下：调节滑动变阻器和电阻箱的阻值达到最大；闭合开关，适当调节滑动变阻器和电阻箱的阻值，记录两个电流表A1、A2的示数分别为I1、I2.　图9请回答以下问题：(1)若电流表的内阻可忽略，则电流表示数I2＝________I1时，电阻箱的阻值等于待测铅笔芯的电阻值．(2)用螺旋测微器测量该铅笔芯的直径，螺旋测微器的示数如图乙所示，该铅笔芯的直径为________ mm.(3)已测得该铅笔芯的长度L＝20.00 cm，电阻箱R1的读数为5.00 Ω，根据上面测量的数据可计算出铅笔芯的电阻率ρ＝________ Ω·m.(结果保留3位有效数字)(4)若电流表A2的内阻不能忽略，仍利用(1)中方法，则铅笔芯电阻的测量值________真实值(填“大于”“小于”或“等于”)．13．如图10所示的并联电路，已知定值电阻R1＝2 Ω、R2＝3 Ω、R3＝4 Ω.图10(1)若流过定值电阻R1的电流大小为I1＝3 A，则流过电流表的电流大小为多少？(2)若流过电流表的电流大小为I＝3 A，则流过三个定值电阻的电流大小分别为多少？14．(2019·青岛二中期中)在如图11所示的电路中，定值电阻R1＝2 Ω、R2＝3 Ω，滑动变阻器的最大阻值为R＝5 Ω，电流表的内阻不计．如果电路两端接有U＝6.3 V的电压，试分析当滑片P由最上端向下滑动到最下端的过程中，电流表示数的变化．图11
