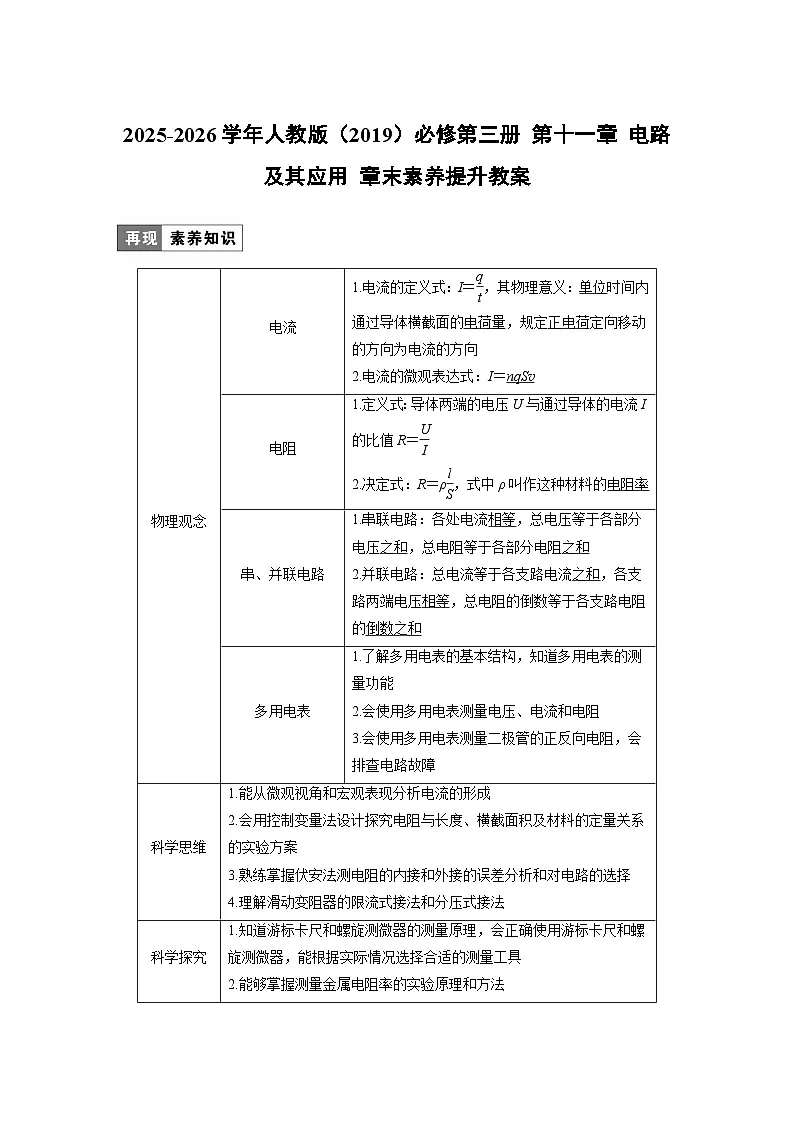

2025-2026学年物理人教版（2019）必修第三册 第十一章 电路及其应用 章末素养提升教案

这是一份2025-2026学年物理人教版（2019）必修第三册 第十一章 电路及其应用 章末素养提升教案，共6页。

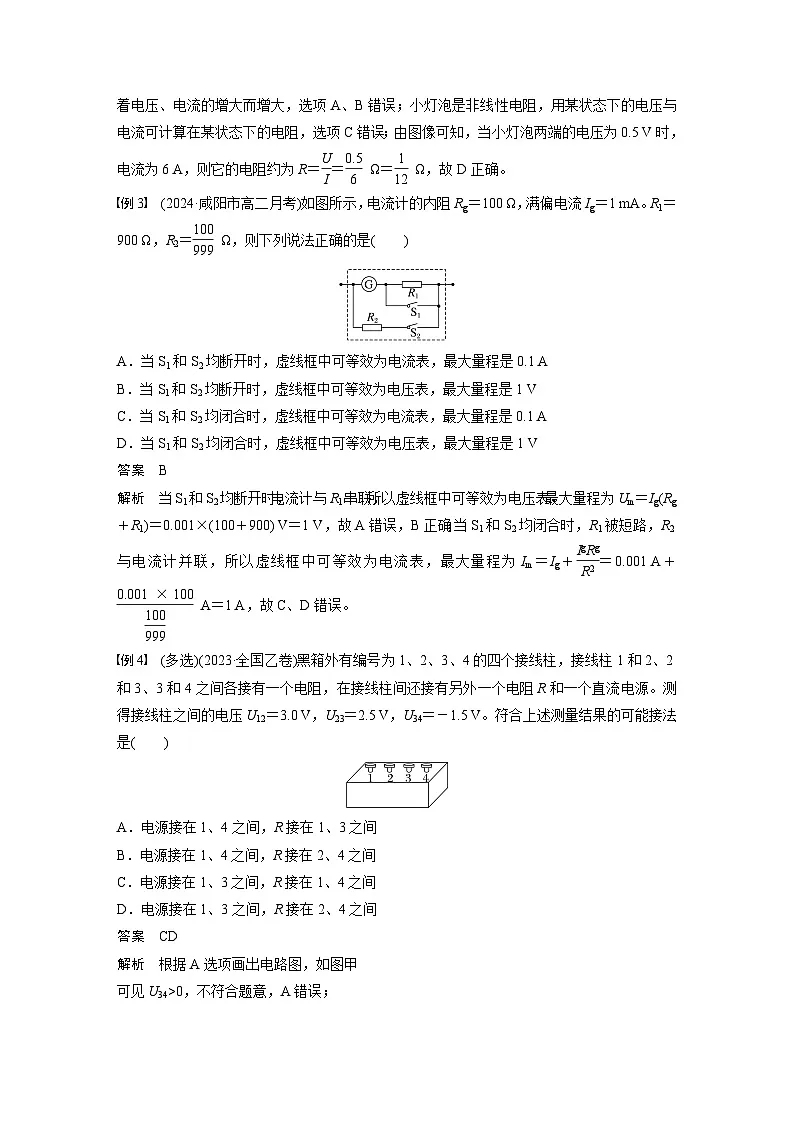

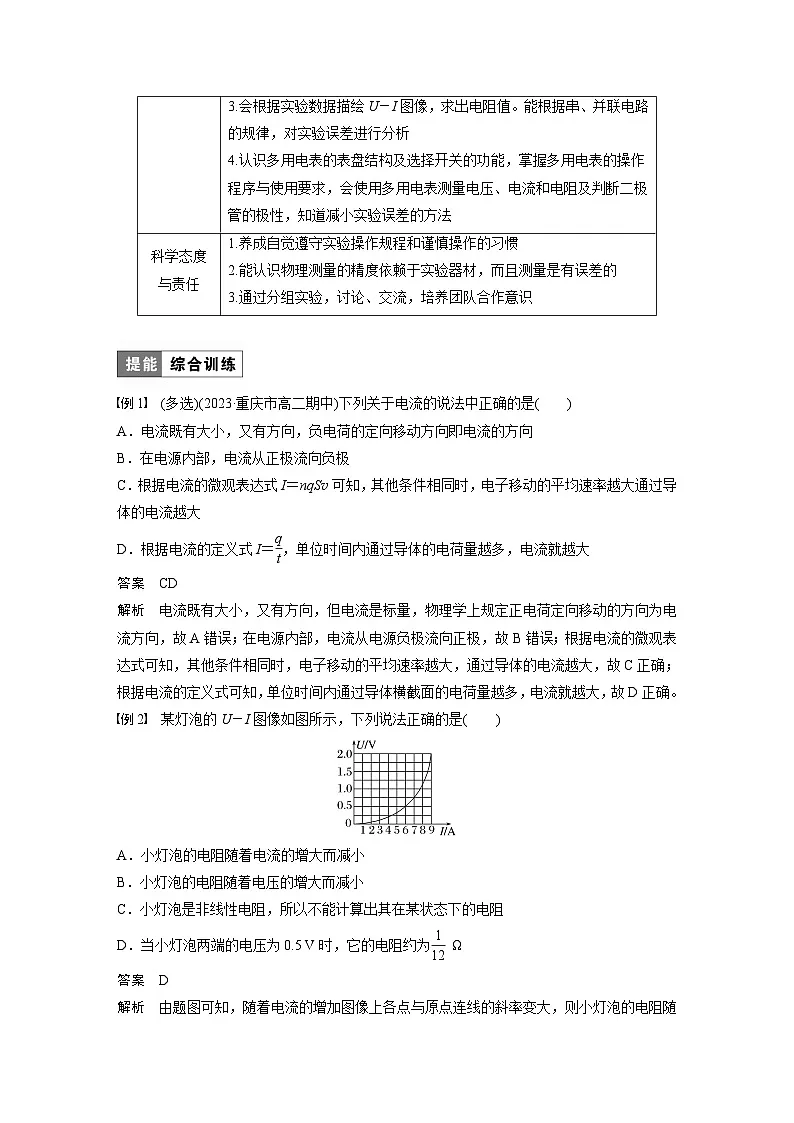

2025-2026学年人教版（2019）必修第三册 第十一章 电路及其应用 章末素养提升教案例1　(多选)(2023·重庆市高二期中)下列关于电流的说法中正确的是(　　)A．电流既有大小，又有方向，负电荷的定向移动方向即电流的方向B．在电源内部，电流从正极流向负极C．根据电流的微观表达式I＝nqSv可知，其他条件相同时，电子移动的平均速率越大通过导体的电流越大D．根据电流的定义式I＝eq \f(q,t)，单位时间内通过导体的电荷量越多，电流就越大答案　CD解析　电流既有大小，又有方向，但电流是标量，物理学上规定正电荷定向移动的方向为电流方向，故A错误；在电源内部，电流从电源负极流向正极，故B错误；根据电流的微观表达式可知，其他条件相同时，电子移动的平均速率越大，通过导体的电流越大，故C正确；根据电流的定义式可知，单位时间内通过导体横截面的电荷量越多，电流就越大，故D正确。例2　某灯泡的U－I图像如图所示，下列说法正确的是(　　)A．小灯泡的电阻随着电流的增大而减小B．小灯泡的电阻随着电压的增大而减小C．小灯泡是非线性电阻，所以不能计算出其在某状态下的电阻D．当小灯泡两端的电压为0.5 V时，它的电阻约为eq \f(1,12) Ω答案　D解析　由题图可知，随着电流的增加图像上各点与原点连线的斜率变大，则小灯泡的电阻随着电压、电流的增大而增大，选项A、B错误；小灯泡是非线性电阻，用某状态下的电压与电流可计算在某状态下的电阻，选项C错误；由图像可知，当小灯泡两端的电压为0.5 V时，电流为6 A，则它的电阻约为R＝eq \f(U,I)＝eq \f(0.5,6) Ω＝eq \f(1,12) Ω，故D正确。例3　(2024·咸阳市高二月考)如图所示，电流计的内阻Rg＝100 Ω，满偏电流Ig＝1 mA。R1＝900 Ω，R2＝eq \f(100,999) Ω，则下列说法正确的是(　　)A．当S1和S2均断开时，虚线框中可等效为电流表，最大量程是0.1 AB．当S1和S2均断开时，虚线框中可等效为电压表，最大量程是1 VC．当S1和S2均闭合时，虚线框中可等效为电流表，最大量程是0.1 AD．当S1和S2均闭合时，虚线框中可等效为电压表，最大量程是1 V答案　B解析　当S1和S2均断开时，电流计与R1串联，所以虚线框中可等效为电压表，最大量程为Um＝Ig(Rg＋R1)＝0.001×(100＋900) V＝1 V，故A错误，B正确；当S1和S2均闭合时，R1被短路，R2与电流计并联，所以虚线框中可等效为电流表，最大量程为Im＝Ig＋eq \f(IgRg,R2)＝0.001 A＋eq \f(0.001×100,\f(100,999)) A＝1 A，故C、D错误。例4　(多选)(2023·全国乙卷)黑箱外有编号为1、2、3、4的四个接线柱，接线柱1和2、2和3、3和4之间各接有一个电阻，在接线柱间还接有另外一个电阻R和一个直流电源。测得接线柱之间的电压U12＝3.0 V，U23＝2.5 V，U34＝－1.5 V。符合上述测量结果的可能接法是(　　)A．电源接在1、4之间，R接在1、3之间B．电源接在1、4之间，R接在2、4之间C．电源接在1、3之间，R接在1、4之间D．电源接在1、3之间，R接在2、4之间答案　CD解析　根据A选项画出电路图，如图甲可见U34>0，不符合题意，A错误；　根据B选项画出电路图，如图乙可见U34>0，不符合题意，B错误；根据C选项画出电路图，如图丙可见上述接法符合题中测量结果，C正确；　根据D选项画出电路图，如图丁可见上述接法符合题中测量结果，D正确。例5　(2023·河源市高二期末)某同学通过实验测定一个阻值约为20 Ω的电阻Rx的阻值。(1)现有电源(输出电压为12 V)、滑动变阻器(0～50 Ω，额定电流2 A)、开关和导线若干，以及下列电表：A．电流表(0～3 A，内阻约0.01 Ω)B．电流表(0～0.6 A，内阻约0.05 Ω)C．电压表(0～3 V，内阻约600 Ω)D．电压表(0～15 V，内阻约3 kΩ)为减小测量误差，在实验中，电流表应选用__________，电压表应选用__________(选填器材前的字母)；实验电路应采用图中的__________(选填“甲”或“乙”)。(2)实验中记录电表示数如图所示，可得该电阻的测量值Rx＝__________ Ω。(保留三位有效数字)(3)本实验中选用电路产生系统误差的主要原因是__________。A．电流表的分流作用 B．电流表的分压作用C．电压表的分流作用 D．电压表的分压作用答案　(1)B　D　乙　(2)19.3　(3)B解析　(1)电源电压为12 V，待测电阻为20 Ω，故电路中最大电流为0.6 A，为减小测量误差，在实验中，电流表应选用B，电压表选D，根据eq \r(RARV)＝eq \r(3 000×0.05) Ω＝eq \r(150) Ω
