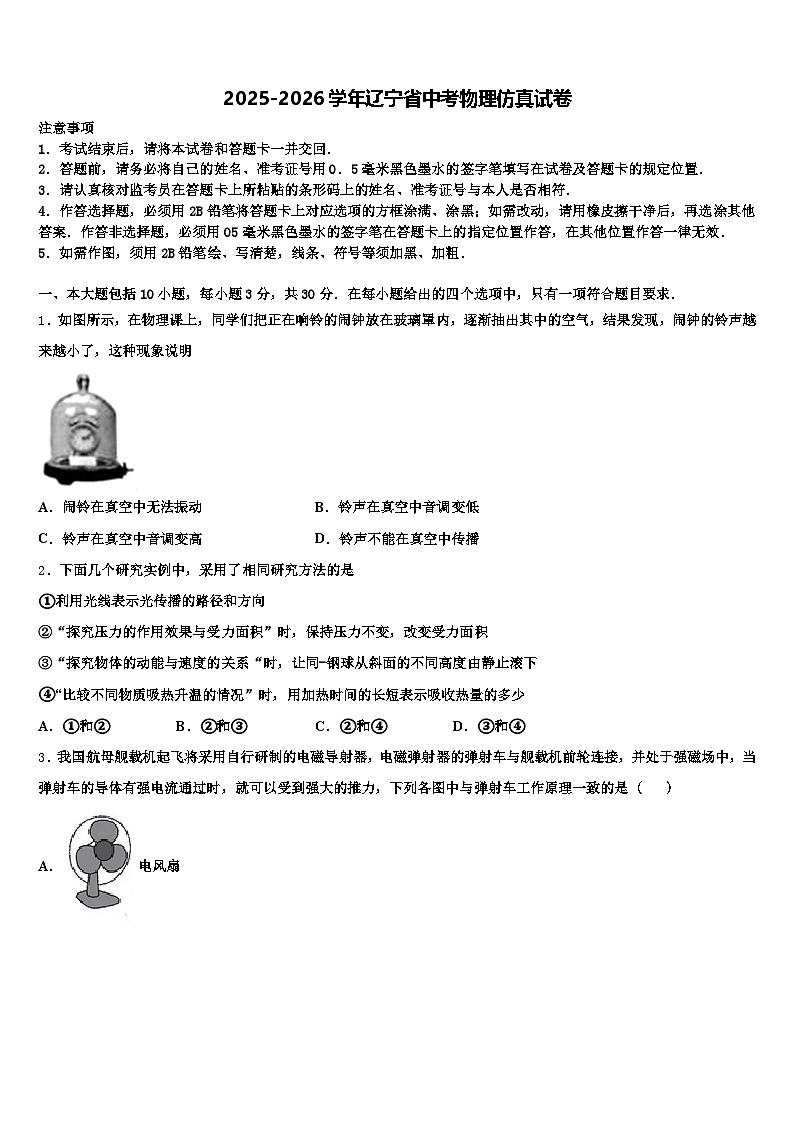

2025-2026学年辽宁省中考物理仿真试卷（含答案解析）

这是一份2025-2026学年辽宁省中考物理仿真试卷（含答案解析），共16页。
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1．如图所示，在物理课上，同学们把正在响铃的闹钟放在玻璃罩内，逐渐抽出其中的空气，结果发现，闹钟的铃声越来越小了，这种现象说明
A．闹铃在真空中无法振动B．铃声在真空中音调变低
C．铃声在真空中音调变高D．铃声不能在真空中传播
2．下面几个研究实例中，采用了相同研究方法的是
①利用光线表示光传播的路径和方向
②“探究压力的作用效果与受力面积”时，保持压力不变，改变受力面积
③“探究物体的动能与速度的关系“时，让同-钢球从斜面的不同高度由静止滚下
④“比较不同物质吸热升温的情况”时，用加热时间的长短表示吸收热量的多少
A．①和②B．②和③C．②和④D．③和④
3．我国航母舰载机起飞将采用自行研制的电磁导射器，电磁弹射器的弹射车与舰载机前轮连接，并处于强磁场中，当弹射车的导体有强电流通过时，就可以受到强大的推力，下列各图中与弹射车工作原理一致的是（ ）
A．电风扇

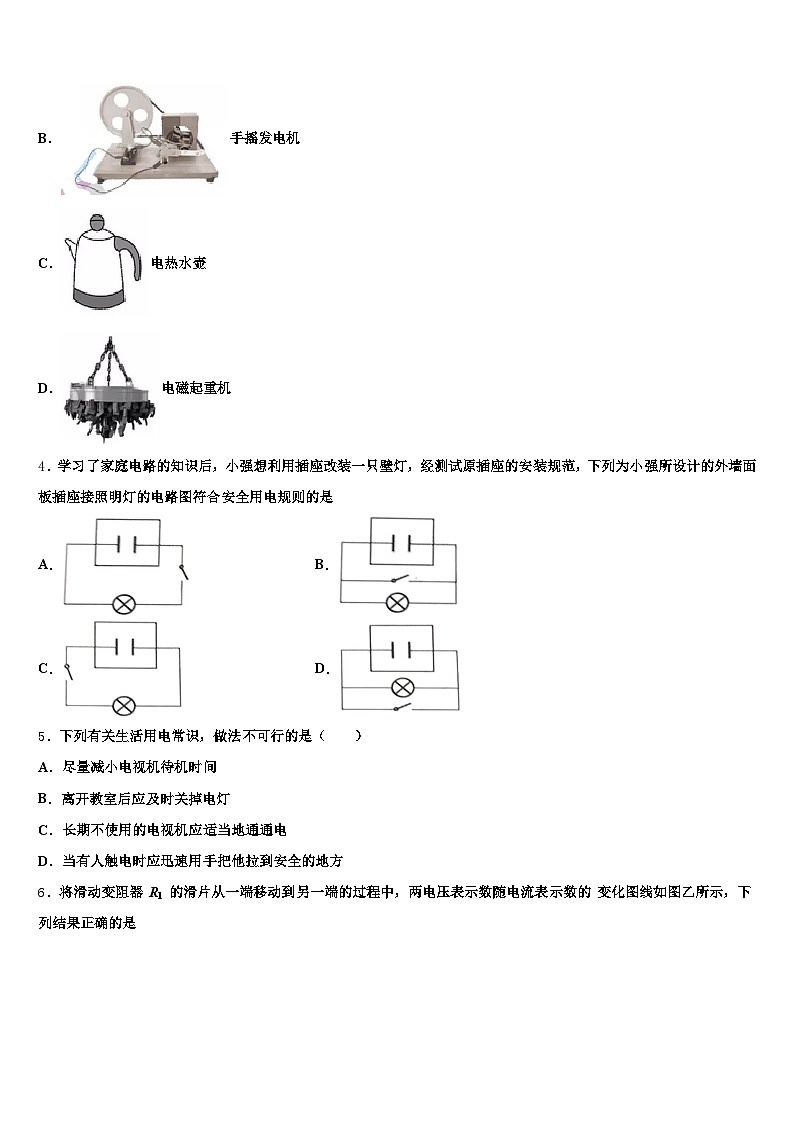

B．手摇发电机
C．电热水壶
D．电磁起重机
4．学习了家庭电路的知识后，小强想利用插座改装一只壁灯，经测试原插座的安装规范，下列为小强所设计的外墙面板插座接照明灯的电路图符合安全用电规则的是
A．B．
C．D．
5．下列有关生活用电常识，做法不可行的是（ ）
A．尽量减小电视机待机时间
B．离开教室后应及时关掉电灯
C．长期不使用的电视机应适当地通通电
D．当有人触电时应迅速用手把他拉到安全的地方

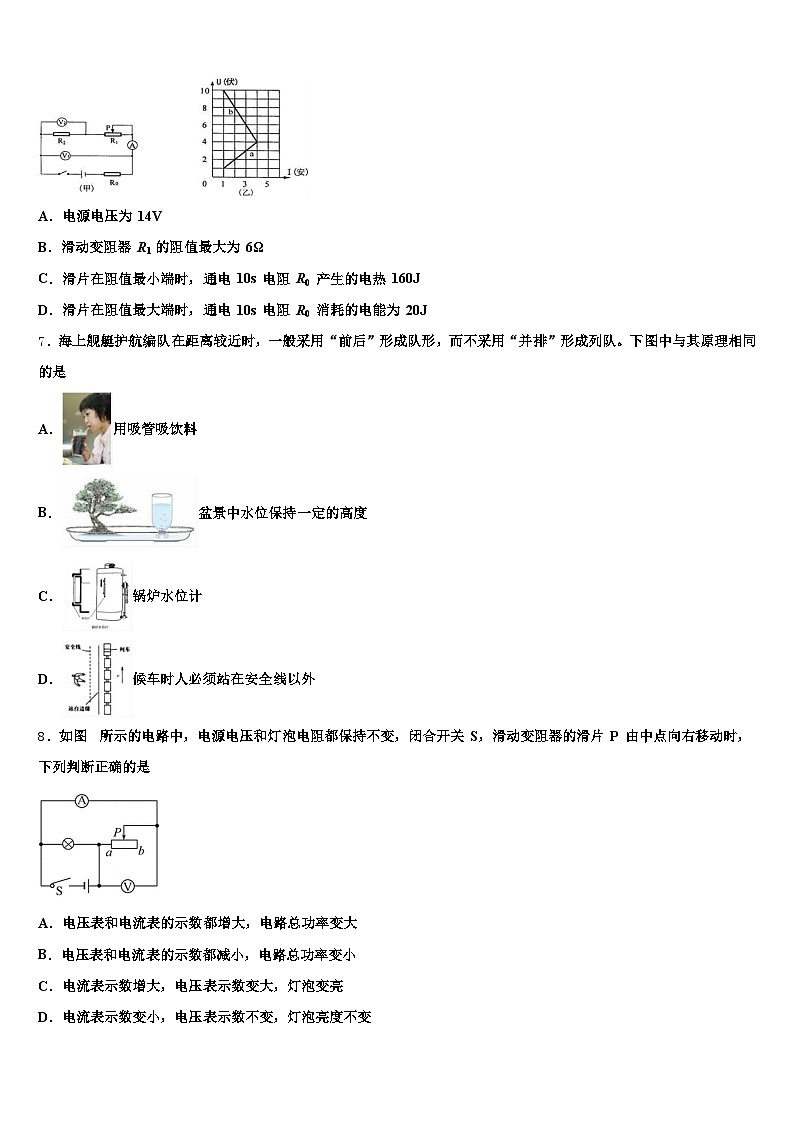

6．将滑动变阻器 R1 的滑片从一端移动到另一端的过程中，两电压表示数随电流表示数的 变化图线如图乙所示，下列结果正确的是
A．电源电压为 14V
B．滑动变阻器 R1 的阻值最大为 6Ω
C．滑片在阻值最小端时，通电 10s 电阻 R0 产生的电热 160J
D．滑片在阻值最大端时，通电 10s 电阻 R0 消耗的电能为 20J
7．海上舰艇护航编队在距离较近时，一般采用“前后”形成队形，而不采用“并排”形成列队。下图中与其原理相同的是
A．用吸管吸饮料
B．盆景中水位保持一定的高度
C．锅炉水位计
D．候车时人必须站在安全线以外
8．如图 所示的电路中，电源电压和灯泡电阻都保持不变，闭合开关 S，滑动变阻器的滑片 P 由中点向右移动时，下列判断正确的是
A．电压表和电流表的示数都增大，电路总功率变大
B．电压表和电流表的示数都减小，电路总功率变小
C．电流表示数增大，电压表示数变大，灯泡变亮
D．电流表示数变小，电压表示数不变，灯泡亮度不变
9．如图所示的有关光现象，解释合理的是
A．井底之蛙﹣﹣光的反射
B． 海市蜃楼﹣﹣光的折射
C． 水中月﹣﹣光的折射
D． 放大镜﹣﹣成正立、放大的实像
10．小明同学利用斜面、小车，刻度尺，停表测量小车沿斜面下滑时的平均速度。
(1)该实验的原理是_____。
(2)实验中小车从A位置运动到C位置的路程如图所示，并测得小车在这段路程内运动的时间为2s，则小车在这段时间内的平均速度为_____m/s。
(3)实验过程中，由于小车的运动时间较短，不便于计时，可以通过使斜面的倾斜程度变_____(填“陡”或“缓” )的方式，改变小车的运动时间，达到便于测量时间的目的。
(4)完成上述实验后，他在斜面底端放置了一个小木块，想继续探究小车的动能与速度的关系，他应将同一小车从斜面_____(填“相同”或“不同”)的高度由静止释放，可以通过观察小木块_____得到结论；若再探究小车的动能与质量的关系，他应将质量不同的小车从斜面____(填“相同”或“不同”)的高度由静止释放，目的是_____。
二、填空题（本大题包括7小题，每小题2分，共14分）
11．在图所示的电路中，闭合电键S，灯L不亮，已知电路中各处均接触良好，除灯L和电阻R外，其余元件均完好．
（1）请判断该电路中存在的故障可能是_____（请将几种可能填写完整）．
（2）若将一个电压表正确并联在灯的两端，闭合电键S，若电压表有示数，说明故障是_____；若电压表无示数，说明故障是_____．
12．近年来，冬季取暖有了新方法：利用石墨烯电热涂料供暖．涂料通电发热后，通过_____方式改变房间内空气的内能．一间空房的地面面积是14㎡，高为3m，在房间的三面墙上各涂有某品牌石墨烯电热涂料1㎡，该涂料的单位发热功率为1200W/㎡．现同时给它们通电，5min内可使室温升高10℃，此过程中房间内平均每秒钟损失的热量是______J．[空气密度为1.3kg/m3、空气比热容为1.0×103J/（kg•℃）]．
13．太阳能属于_____（填“可再生”或“不可再生”）能源。在地球上阳光充足的地方，1m2的面积每年获得的太阳能可达4.2×109J．这些能量相当于_____g焦炭完全燃烧放出的热量（焦炭的热值为3.0×107J/kg）。
14．图所示的弹簧测力计的示数是_____N．
15．在空中飞行的飞机，因与空气发生了摩擦发生电子得失的现象，其中空气中氧分子得到电子带_____电，飞机则带_____电。如果在着陆过程中没有将静电放掉，当地勤人员接近时，可能危及生命，所以飞机的特殊轮胎常用_____（选填“导体”或“绝缘体”）材料做成，从而避免造成危害。
16．如图甲所示，检查视力时要求人与视力表的距离是5m，现使用一个平面镜，视力表到平面镜的像距为3m，则人到平面镜的距离应该是________m．一束光在空气与透明物质的界面处发生的反射和折射现象，入射光线和折射光线如图乙所示，界面MN的右侧是___________（填选“空气”或“透明介质”），反射角为_________度．
17．图甲是办公室和教室常用的立式饮水机，图乙为饮水机的铭牌参数，图丙为饮水机内部简化电路图．S是温控开关，R1是调节电阻，其阻值为198Ω，R2是供热电阻．
（1）当开关_____时（选填“断开”或“闭合”），饮水机处于加热状态．
（2）现将装满水箱的水烧开，水吸收的热量是多少_____？[水的初温为20℃，在1标准大气压下，c水=4.2×103J/（kg•℃），ρ水=1.0×103kg/m3]
（3）当饮水机处于保温状态时，供热电阻的功率是多少_____？
三、作图、实验与探究题（本大题包括5小题，共34分）
18．在图中画出在A点施加最小力F的示意图和动力臂L。
19．如图所示，一木块正沿着固定在地面上的光滑斜面下滑，请作木块受到的重力G和支持力F的示意图。
20．利用如图装置探究阻力对物体运动的影响。
（1）在实验中换用棉布和毛巾是通过改变_____来改变阻力大小的。
（2）探究阻力对小车运动的影响时，让小车从斜面的同一高度由静止滑下的目的是_____。
（3）实验现象是：小车受到的阻力越_____，滑行的距离越远，速度减小得越_____。
（4）根据实验现象推理可得出：水平面上运动的小车不受阻力，小车将做_____。
（5）伽利略通过下图所示的实验和推理也得出类似结论，请写出图中各实验和推理的合理顺序：_____。（用字母表示）
21．如图甲所示是“探究冰熔化时温度变化的规律”的实验装置（试管内装有50g冰）。
（1）在实验过程中，不是用酒精灯直接对试管加热，而是把装有冰的试管放在水中加热，这样做不但使试管受热均匀，而且冰的温度上升速度较________，便于记录各个时刻的温度。
（2）图甲中A、B、C是三位同学读取温度计示数时的视线，正确的是_______。
（3）如图乙所示是加热过程中物体温度随时间变化的图象。根据图象可知，在熔化过程中温度计的示数_________。
（拓展）AB段和CD段倾斜程度不同，是因为__________________；AB过程吸收的热量是________J [c水＝4.2×103J/（kg·℃）]
22．有一种复合材料（密度小、强度大），广泛应用于汽车、飞机等制造业．下面是小华测量一块实心复合材料密度的实验
将托盘天平放在水平桌面上，游码移至标尺左端零刻线处，调节平衡螺母使橫梁平衡．用调好的天平测量该物块的质量时，当在右盘放入最小砝码后，指针偏在分度盘中线左侧（如图甲所示），接下来应该_____（填选项前的字母）．
A．向右调平衡螺母B．继续向右盘中加砝码C．向右移动游码当天平重新平衡时，盘中所加砝码和游码位置如图乙所示．因复合材料的密度小于水的密度，小华在该物块下方悬挂了一铁块，按照如图丙所示①②③顺序，测出了该物块的体积．小华在测体积时的操作顺序会引起密度测量值比真实值_____（选填“偏大”、“不变”或“偏小”）分析以上步骤，你认为测量体积最佳实验步骤顺序应该为_____（填序号），若图中数据为正确操作顺序所获得的数据，则这种材料的密度是_____kg/m1．
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23．灯泡L标有“2.5V”字样，它的电阻随它两端电压变化的关系图象如图甲所示．将该灯泡L和滑动电阻器R接入电源电压恒定的电路中（如图乙），闭合开关S，当滑动变动器滑片调到某一位置时，灯泡L恰好正常发光，此时电压表的示数为2V．
（1）灯泡的额定功率是多少？
（2）当电压表的示数为3V时，滑动变阻器接入电路中电阻是多少？通电8s灯泡消耗的电能是多少？
24．继共享单车之后，电动共享汽车也陆续登陆济南．物理杨老师租用如图所示的共享汽车外出家访，人车总质量为800kg，汽车轮胎与地面总接触面积为0.05m1．这辆汽车从学校出发，沿平直公路以15m/s的速度匀速行驶了10min到达小明家，汽车电动机的功率为4×l03W．取g＝l0N/kg，通过计算回答：
小明家距离学校的路程是多少？这辆汽车的总重力是多少？这辆汽车对地面的压强多大？此过程中电动机做了多少功？
参考答案
一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1、D
【解析】
当把玻璃罩内的空气逐渐抽出时，传声介质越来越少，所以传声效果越来越不好，实验过程中听到声音越来越小，设想空气全部抽净时，就不传声了，也就听不到声音了。故这种现象说明铃声不能在真空中传播，所以D选项正确。
2、B
【解析】
①用光线表示光的传播的径迹和方向，采用的是模型法；
②“探究压力的作用效果与受力面积的关系”时，保持压力不变，改变受力面积，采用的是控制变量法；
③“探究物体的动能与速度的关系”时，让同一钢球从斜面的不同高度由静止滚下，采用的是控制变量法；
④“比较不同物质吸热的情况”时，用加热时间的长短表示吸收热量的多少，在这里采用了转换法测量物质吸收的热量．
故符合题意的是B．
3、A
【解析】分析：根据通电导体在磁场中受到磁场力的作用分析解答。
解答：由题意可知，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，由此可知其原理是通电导体在磁场中受力而运动。
A、电风扇的主要部件是电动机，是利用通电导体在磁场中受力而运动的原理工作的，故A符合题意；
B、发电机的工作原理是电磁感应现象，故B不符合题意；
C、电热水壶是利用电流的热效应的原理工作的，故C不符合题意；
D、电磁起重机是利用电磁铁工作的，故D不符合题意。
故选：A。
【点睛】对于电磁学中的电流磁效应、磁场对通电导体有力的作用、电磁感应实验区分要注意条件。
4、A
【解析】
开关应该与灯泡串联，控制灯泡的通断，所以首先排除BD选项中的接法；双孔插座左孔与零线相通，右孔与火线相连通，所以根据家庭电路及安全用电知识可知，开关应该与右孔相连，故A选项中的改装方式正确．
5、D
【解析】
安全用电的原则：不接触低压带电体；不靠近高压带电体．根据生活用电常识分析哪种做法不可行．
【详解】
A、待机状态会消耗电能，故尽量减小电视机待机时间，故A可行，不符合题意；
B、离开教室时要随手关灯和电风扇，可以节约电能，养成节能的习惯，故B可行，不符合题意；
C、长期不使用的电视机应适当地通通电，利用电热驱潮，故C可行，不符合题意；
D、发现有人触电时，不要直接去救援，因为人体是导体，如果接触触电人，救援人员可能直接或间接接触火线，发生触电事故，所以一定先切断电源，故D不可行，符合题意．
故选D．
6、D
【解析】
A.由图可知．滑动变阻器从一端移到另一端，电阻发生变化，当滑动变阻器连入电路的电阻变大时，电路的电流变小，则两端的电压变小，所以图乙中a表示的是R2的图像，b表示的是电阻R1和R2串联总电阻的U-I图像．当电路中的电流为1A时，R2两端的电压为1V，则R2===1，由10V+1A=U-----①
由图知电阻R2两端的电压为4V时，两电压表示数相同，即滑动变阻器R1连在电路中的阻值为零，电路通过的电流为4A，则
4V+4A×R0=U-----------②由①②得R0=2，把R0=2代入①得U=12V.故A错误；
B．由①知，UR1=10V1V=9V.通过的电流最小为1A．则R1最大===9．故B错误；
C.滑片在阻值最小端时，通过的电流最大为4A，由R0=2，所以R0产生的热为Q=R0t=210s=320J,故C错误；
D．滑片在最大端时，电流最小为1A，所以R0产生的热为Q=R0t=(210s=20J,故D正确．
7、D
【解析】
流体流速越大，流体产生的压强越小；流体流速越小，压强越大；根据流体流速与压强的关系分析解答本题。
【详解】
舰艇并排行驶时，舰艇带动其周围的水随船向前运动，结果使舰艇内侧之间的水流速度大于舰艇外侧的水流速度；因此舰艇内侧水的压强小于舰艇外侧水的压强，水的压强差使舰艇靠近，进而发生碰撞，为了避免事故的发生，舰艇护航编队在较近距离时一般采用前后护航形式，而不采用“并排”护航。
A. 用吸管吸饮料时，嘴内的气压小于外界大气压，饮料在大气压力作用下被压入嘴中，利用了大气压；故A不符合题意；
B. 在一个标准大气压下，大气压可以支持约10.3m高的水柱。瓶中水面能高于盆内水面不会流出来，正是因为盆景中的水与大气相通，是大气压支持着瓶内的水不会流出来。故B不符合题意;
C、上端开口、底部连通的容器叫连通器；锅炉水位计是利用连通器原理工作的；故C不符合题意；
D、当列车驶进站台时，会带动人和车之间的空气流动速度加快，此时人外侧的空气流动速度慢，根据流体压强与流速的关系可知：人外侧空气流速慢压强大，而内侧流速快压强小，会产生一个向内侧的压强差，将人推向火车，易出现危险，因此候车时人必须站在安全线以外，故D符合题意。
故选D。
8、D
【解析】
由电路图知道，滑动变阻器与灯并联，电流表测通过滑动变阻器的电流，电压表测滑动变阻两端的电压，并联电路各支路两端电压与电源电压都相等，所以移动滑片变阻器两端电压不变，即电压表示数不变；当滑片P由中点向右移动时，滑动变阻器连入电路的电阻R滑增大，由根据欧姆定律知道，通过它的电流减小，即电流表示数变小；两支路间互不影响，所以灯泡亮度不变；电路的总功率P总=P滑+P灯=U2/R滑+U2/R灯，因为R滑 增大，R灯不变，且灯和滑动变阻两端的电压都等于电源电压，所以电路的总功率P总变小，综上所述，只有D正确，故选D。
9、B
【解析】
A．由于光的直线传播，青蛙只能看到井口那么大的天空，故A错误；
B．海市蜃楼是光的折射形成的，故B正确；
C．水中月是月亮在水中的倒影，是光的反射形成的，故C错误；
D．放大镜是凸透镜所成的虚像，故D错误。
10、 0.4 缓 不同 移动的距离 相同 小车到达水平面的初速度相同
【解析】
(1)[1]平均速度是指某段时间内的路程与这段时间的比值，所以测小车平均速度的实验原理为 ；
(2)[2]由图可知：小车通过的路程：
小车的平均速度
(3)[3]斜面越陡，小车的重力势能转化的动能越多，小车运动的速度越大，为了方便计时，斜面应该缓一些；
(4)[4][5]探究小车的动能与速度的关系，要改变小车到达水平面的初速度，改变小车下滑的高度，他应将同一小车从斜面不同高度由静止释放，可以通过观察小木块移动的距离得到结论；
[6][7]若再探究小车的动能与质量的关系，改变小车的质量，保持速度不变，应将质量不同的小车从斜面相同的高度由静止释放，目的是小车到达水平面的初速度相同；
二、填空题（本大题包括7小题，每小题2分，共14分）
11、（1）L短路、L断路、R断路；（2）L断路； R断路、L短路．
【解析】
试题分析：（1）根据电路图可知，灯泡与电阻串联，闭合电键S，灯L不亮，说明故障可能为L短路或L断路或R断路．
（2）当L断路时，电压表的正负接线柱与电源两极相连，故电压表有示数；
当L短路时，电压表测量导线两端电压，示数为零；当R断路时，电压表不能与电源两极相连，示数仍然为零．
考点：电流表、电压表在判断电路故障中的应用
12、热传递 4.494×106
【解析】
水地暖改变房间内的温度是通过能量的转移，故发生了热传递；已知该涂料的单位发热功率为1200W/㎡．空房的地面面积是14㎡，则P=1200W/㎡×14㎡=1.68×104W，由P=W/t可得，消耗总电能，W=Pt=1.68×104W×5×60s=5.04×106J，由ρ=m/V可得，m空气=ρ空气V=ρ空气Sh=1.3kg/m3×14㎡×3m2=54.6kg，空气吸收的热量Q吸=c空气m空气△t=1.0×103J/（kg•℃）×54.6kg×10℃=5.46×105J；损失的热量Q损失=W﹣Q吸=5.04×106J﹣5.46×105J=4.494×106J．
13、可再生 1.4×105
【解析】
太阳能可以源源不断地从自然界获得，所以属于可再生能源；由Q＝mq可得焦炭的质量：m=＝140kg＝1.4×105g。
14、2.0
【解析】
由图示弹簧测力计可知，其分度值为0.2N，一个大格为1N，故示数为2.0N．
15、负 正 导体
【解析】
解决此题要知道两种不同的物质在相互摩擦时，会发生电子的转移，从而使物体带上静电，得到电子的物体带负电，失去电子的物体带正电。
【详解】
在空中飞行的飞机，因与空气发生了摩擦，其中空气中氧分子得到电子带负电，飞机失去电子带正电。如果在着陆过程中没有将静电放掉，当地勤人员接近时，可能危及生命，所以飞机的特殊轮胎常用导体材料做成，从而避免造成危害。
故答案为：负；正；导体。
解决此类问题要结合摩擦起电现象的实质进行分析，难度不大。
16、2 空气 48
【解析】
视力表的像到平面镜的距离是3m，根据平面镜成像特点，视力表和视力表的像之间的距离是6m，检查视力时眼睛离视力表的像距离是5m，所以人站在平面镜和视力表之间，视力表在人身后1m，那么人到镜子的距离为3m−1m=2m；
光在空气与某透明物质的界面处发生了反射和折射现象，其光路及夹角如图所示，入射光线与界面的夹角大于折射光线与界面的夹角，则入射角小于折射角，由于空气中的角度总是大的，故界面右侧为空气；由入射角等于反射角可知，反射角等于90°-42°=48°．
17、闭合 6.72×105J 22W
【解析】
（1）分析电路中开关S不同状态下电路结构，由分析饮水机工作状态；
（2）利用和 计算水吸收的热量；
（3）根据加热功率求出R2的电阻，求出串联的总电阻，利用欧姆定律求电路中的电流，再利用 求供热电阻的功率．
【详解】
（1）由图可知，当开关断开时，两电阻串联，电路中电阻较大；当开关闭合时，只有R2接入电路中，电路中电阻较小，
电源电压不变，由可知，S闭合时为加热状态，S断开时为保温状态；
（2）由 可得水的质量：，
在1标准大气压下，水的沸点为100℃，水吸收的热量：
；
（3）当开关闭合时，R1被短路，只有R2接入电路中，此时处于加热状态，
由得R2的阻值：；
当开关S断开时，饮水机处于保温状态，两电阻串联，
电路的总电阻：，
此时电路中的电流：，
则供热电阻R2的功率： ．
答案：(1). 闭合 (2). 6.72×105J (3). 22W
三、作图、实验与探究题（本大题包括5小题，共34分）
18、
【解析】
力臂越长越省力，最长的力臂即支点O与作用点A的连线，然后根据力臂的画法作出垂直于力臂的作用力即可．如图所示：
19、图
【解析】
试题分析：作力的示意图要注意力的三要素：力的大小、方向、作用点。作用点在木块的重心，重力方向竖直向下，用G表示。力的末端加箭头。支持力方向垂直于斜面向上。用F表示。
【考点定位】力学作图
20、接触面的粗糙程度 使小车运动到斜面底端时的速度相等 小 慢 匀速直线运动 C、A、B
【解析】
（1）在做“斜面小车实验”时，给水平桌面铺上粗糙程度不同的物体，目的是探究阻力对物体运动的影响，由毛巾表面到棉布再到木板，接触面的粗糙程度减小，小车受到的阻力也减小；
（2）每次都从斜面上同一位置释放，使小车运动到斜面底端时的速度相等；
（3）表面越光滑，阻力就越小，小车运动的距离就越远，这说明小车受到的阻力越小，速度减小得越慢；
（4）假如小车受到的阻力为零，即小车不受力，小车的运动状态将不会改变，做匀速直线运动；
（5）牛顿第一定律的形成过程采用了逐渐逼近的方法，即先实验再推理；图C中有空气阻力，图A中没有空气阻力，所以先是C再是A，而图B中，是推理得出了在无空气阻力和无摩擦的情况下，物体将做匀速直线运动，故正确的顺序应该是C、A、B。
21、慢 B 保持不变 冰的比热容比水的比热容小 420
【解析】
（1）实验中将装有冰的试管放在水中加热，这样做的目的是能使试管受热均匀，由于水的温度上升缓慢，所以冰的温度上升速度较慢，便于记录各个时刻的温度；
（2）读数时视线应与液柱的上表面相平，所以B正确；
（3）如图乙所示是加热过程中物体温度随时间变化的图象。根据图象可知，在熔化过程中温度计的示数保持不变；
（4）由图像可以看出，AB段和CD段倾斜程度不同，升高相同温度时，AB段（冰）比CD段（水）用的时间短，所以冰比水吸热升温快，原因是冰的比热容比水的比热容小；水在CD段从0℃到2℃，冰在AB段从-4℃到0℃，酒精灯加热时间相同，AB过程吸收的热量等于CD段水吸收的热量：Q吸=c水m(t-t0)=4.2×103J/(kg•℃)×0.05kg×(2℃-0℃)=420J。
22、C 偏小 ①③② 0.82×l01
【解析】
（2）用调好的天平测量该物块的质量时，当在右盘放入5g的砝码后，指针偏在分度盘中线左侧一点，说明此时右盘所放砝码的质量偏小，应该向右调节游码，使得天平再次平衡，故选C；
（1）按照如图丙所示①②③顺序，将复合材料拉出水面时，复合材料上面会沾有一些水，故使得测量的体积偏大，据密度公式可知，密度偏小；
（4）因复合材料上面会沾有一些水，使得测量的体积偏大，因此将②和③步骤对调顺序，按照①③②的顺序，可以避免复合材料上沾水，使得测量结果更加准确．
由乙图可知，复合材料的质量为：m＝10g+5g+1.4g＝16.4g；
据丙图中的②可知，此时的体积为60mL，据丙图中的③可知，此时的体积为40mL，
则复合材料的体积是：V＝60mL﹣40mL＝20mL＝20cm1；
该材料的密度是：
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23、（1）0.625W（2）16Ω; 2.25J．
【解析】
（1）灯泡L标有“2.5V”字样，从图象可知，灯泡正常发光时，灯泡电阻为10Ω，
则灯泡的额定功率P额＝＝＝0.625W，
（2）已知灯泡L恰好正常发光，此时电压表的示数为2V，则电源电压U＝2.5V+2V＝4.5V，
当电压表示数为＝3V时，灯泡两端电压为＝U﹣＝4.5V﹣3V＝1.5V，
由图象可知，此时灯泡电阻＝8Ω，
串联电路中电流处处相等，则＝，
即＝，
解得R＝16Ω，
通电8s灯泡消耗的电能W＝t＝×8s＝2.25J．
24、⑴9×103m；⑵8×103N；⑶1.6×105Pa；⑷ 1.4×106J．
【解析】
（1）由v=s/t得s=vt，所以小明家距离学校的路程：s=vt=15m/s×10×60s=9×103m；
（1）这辆汽车的总重力：G=mg=800kg×10N/kg=8×103N；
（3）这辆汽车对地面的压强：P=F/S=G/S=(8×103N)/0.05m1=1.6×105Pa;
（4）此过程中电动机做功：W=Pt=4×103W×10×60s=1.4×106J；
答：
（1）小明家距离学校的路程是9×103m．
（1）这辆汽车的总重力是8×103N．
（3）这辆汽车对地面的压强是1.6×105Pa．
（4）此过程中电动机做功1.4×106J．
型号
YSJ﹣66
额定电压
220V
加热功率
2200W
水箱容积
2L
频率
50Hz
