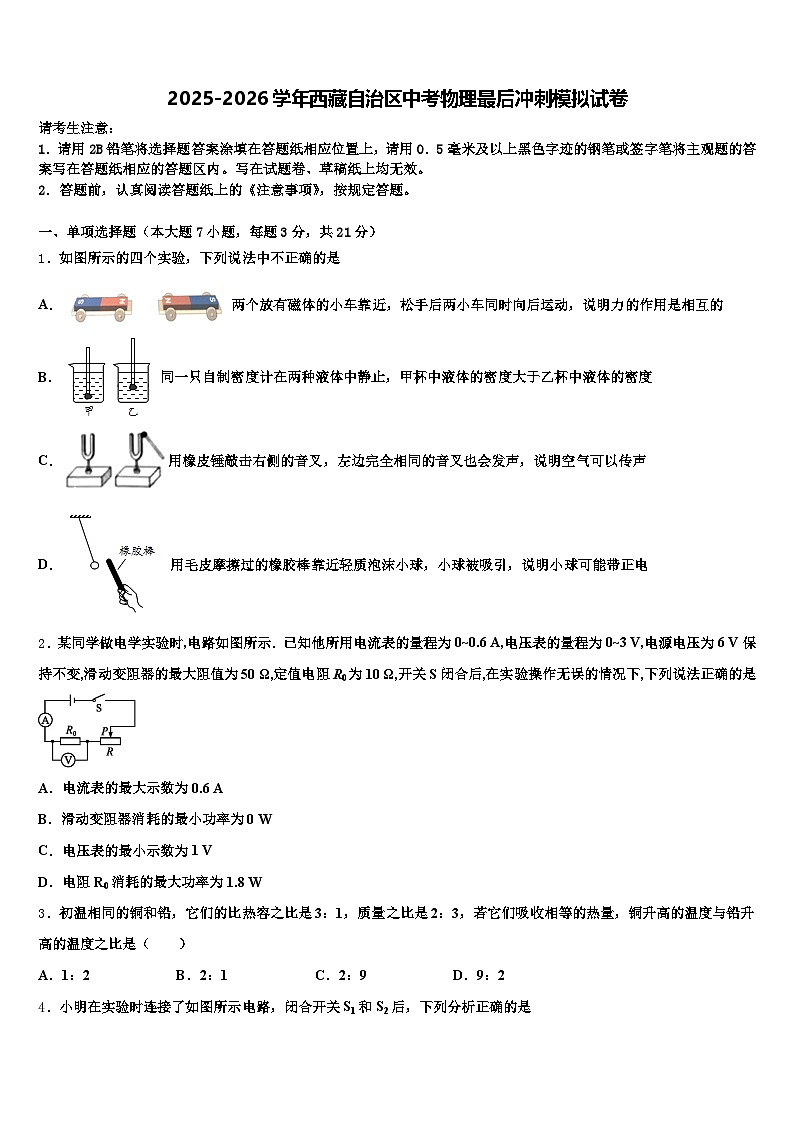

2025-2026学年西藏自治区中考物理最后冲刺模拟试卷（含答案解析）

这是一份2025-2026学年西藏自治区中考物理最后冲刺模拟试卷（含答案解析），共19页。试卷主要包含了如图所示是车顶的外掀式天窗，关于安全用电，下列说法正确的是， “可燃冰”作为新型能源等内容，欢迎下载使用。
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示的四个实验，下列说法中不正确的是
A．两个放有磁体的小车靠近，松手后两小车同时向后运动，说明力的作用是相互的
B．同一只自制密度计在两种液体中静止，甲杯中液体的密度大于乙杯中液体的密度
C．用橡皮锤敲击右侧的音叉，左边完全相同的音叉也会发声，说明空气可以传声
D．用毛皮摩擦过的橡胶棒靠近轻质泡沫小球，小球被吸引，说明小球可能带正电
2．某同学做电学实验时,电路如图所示．已知他所用电流表的量程为0~0.6 A,电压表的量程为0~3 V,电源电压为6 V保持不变,滑动变阻器的最大阻值为50 Ω,定值电阻R0为10 Ω,开关S闭合后,在实验操作无误的情况下,下列说法正确的是
A．电流表的最大示数为0.6 A
B．滑动变阻器消耗的最小功率为0 W
C．电压表的最小示数为1 V
D．电阻R0消耗的最大功率为1.8 W
3．初温相同的铜和铅，它们的比热容之比是3：1，质量之比是2：3，若它们吸收相等的热量，铜升高的温度与铅升高的温度之比是（ ）
A．1：2B．2：1C．2：9D．9：2

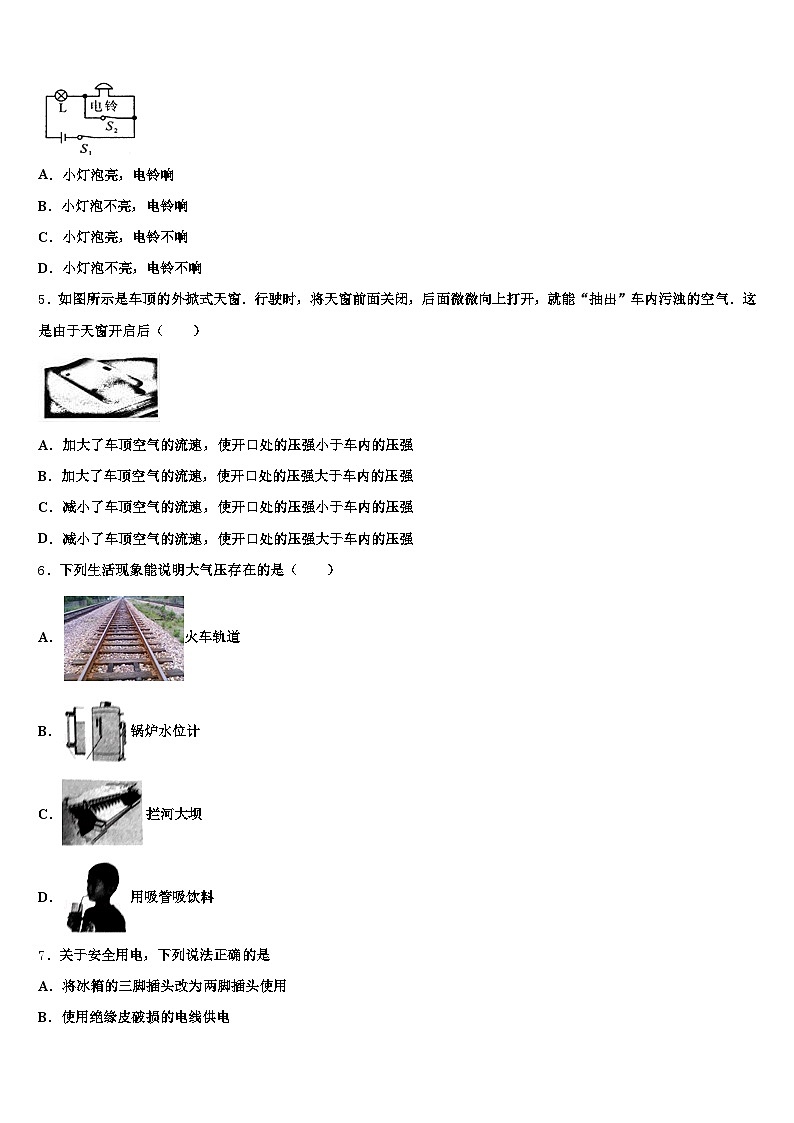

4．小明在实验时连接了如图所示电路，闭合开关S1和S2后，下列分析正确的是
A．小灯泡亮，电铃响
B．小灯泡不亮，电铃响
C．小灯泡亮，电铃不响
D．小灯泡不亮，电铃不响
5．如图所示是车顶的外掀式天窗．行驶时，将天窗前面关闭，后面微微向上打开，就能“抽出”车内污浊的空气．这是由于天窗开启后（ ）
A．加大了车顶空气的流速，使开口处的压强小于车内的压强
B．加大了车顶空气的流速，使开口处的压强大于车内的压强
C．减小了车顶空气的流速，使开口处的压强小于车内的压强
D．减小了车顶空气的流速，使开口处的压强大于车内的压强
6．下列生活现象能说明大气压存在的是（ ）
A．火车轨道
B．锅炉水位计
C．拦河大坝
D．用吸管吸饮料
7．关于安全用电，下列说法正确的是
A．将冰箱的三脚插头改为两脚插头使用
B．使用绝缘皮破损的电线供电
C．在高压输电线下钓鱼
D．大功率用电器错时使用

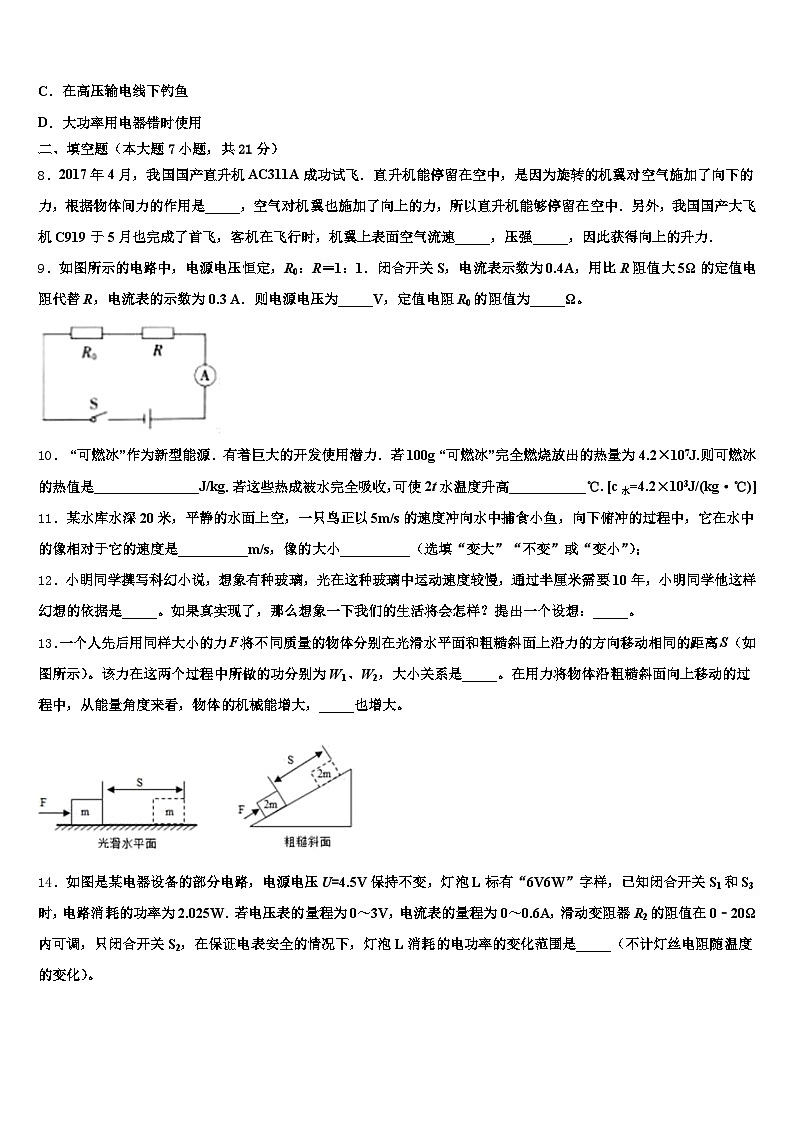

二、填空题（本大题7小题，共21分）
8．2017年4月，我国国产直升机AC311A成功试飞．直升机能停留在空中，是因为旋转的机翼对空气施加了向下的力，根据物体间力的作用是_____，空气对机翼也施加了向上的力，所以直升机能够停留在空中．另外，我国国产大飞机C919于5月也完成了首飞，客机在飞行时，机翼上表面空气流速_____，压强_____，因此获得向上的升力．
9．如图所示的电路中，电源电压恒定，R0：R＝1：1．闭合开关S，电流表示数为0.4A，用比R阻值大5Ω的定值电阻代替R，电流表的示数为0.3 A．则电源电压为_____V，定值电阻R0的阻值为_____Ω。
10． “可燃冰”作为新型能源．有着巨大的开发使用潜力．若100g “可燃冰”完全燃烧放出的热量为4.2×107J.则可燃冰的热值是_______________J/kg．若这些热成被水完全吸收，可使2t水温度升高___________℃. [c水=4.2×103J/(kg·℃)]
11．某水库水深20米，平静的水面上空，一只鸟正以5m/s的速度冲向水中捕食小鱼，向下俯冲的过程中，它在水中的像相对于它的速度是__________m/s，像的大小__________（选填“变大”“不变”或“变小”）；
12．小眀同学撰写科幻小说，想象有种玻璃，光在这种玻璃中运动速度较慢，通过半厘米需要10年，小明同学他这样幻想的依据是_____。如果真实现了，那么想象一下我们的生活将会怎样？提出一个设想：_____。
13．一个人先后用同样大小的力F将不同质量的物体分别在光滑水平面和粗糙斜面上沿力的方向移动相同的距离S（如图所示）。该力在这两个过程中所做的功分别为W1、W2，大小关系是_____。在用力将物体沿粗糙斜面向上移动的过程中，从能量角度来看，物体的机械能增大，_____也增大。
14．如图是某电器设备的部分电路，电源电压U=4.5V保持不变，灯泡L标有“6V6W”字样，已知闭合开关S1和S3时，电路消耗的功率为2.025W．若电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器R2的阻值在0﹣20Ω内可调，只闭合开关S2，在保证电表安全的情况下，灯泡L消耗的电功率的变化范围是_____（不计灯丝电阻随温度的变化）。
三、作图题（共7分）
15．如图所示，某同学用安培定则判断通电螺线管的磁极，请你在图中标出导线中的电流方向和螺线管的N、S极．
（_________）
16．在图中分别标出通电螺线管的N、S极和小磁针的N、S极．
17．把图中的三孔插座、灯泡与控灯泡的开关接到电路的火线和零线上。
（__________）
四、实验题（本大题共5小题，共20分）
18．某物理兴趣小组利用所学知识制作了如图的温度计，A为一个小塑料瓶，B为细管，通过一个软木塞与A连通，管的下端竖直插在水槽中，使细管内外的水面有一高度差h。兴趣小组在不同温度下，进行实验，测量数据如表：
（1）实验中使用的刻度尺分度值为_____cm；
（2）若在细管上标记对应温度值，则细管上的温度值从上到下，逐渐变_____；
（3）当h＝40.3cm时，对应的温度t＝_____℃
（4）若温度不变，大气压变小，则该温度计的示数将_____；
（5）将槽中的水换成水银_____（选填“可以”或“不可以”）提高温度计的精度。
19．李燕在“探究凸透镜成像规律”的实验中：
（1）首先将烛焰、凸透镜、光屏三者中心调到_____，她这样做是为了使烛焰的像成在_____。
（2）当蜡烛、凸透镜、光屏在如图所示的位置时，光屏上出现了明亮清晰的像，此像大小、正倒、虚实是_____，应用这个原理可制成_____。
（3）实验中某同学将自己的近视眼镜放在了图中蜡烛与凸透镜之间，且靠近凸透镜的位置时，看到光屏上的像变得模糊了，为使光屏上的像重新变得清晰，在不移动蜡烛和凸透镜的前提下，他应该将光屏向_____（填“左”或“右”）移动。
20．要上物理实验课了，作为物理可代表的小明去帮实验老师准备实验器材，他刚将两个条形磁体放在实验桌上，就听到老师说：“重新换两个磁体吧，那两只我昨天检查了，已经消磁了，需重新充磁后才能用。”小明陷入了沉思，老师是如何判断消磁的？请你选择合适的器材，帮他设计实验方案，判断磁体是否有磁性。实验器材。实验步骤。
21．测小石块密度：实验原理：______；
①用调节好的天平测小石块的质量，当天平平衡时，放在右盘中的砝码与游码位置如图甲所示，则石块质量m为_____g；
②将小石块没入盛有水的量筒中，如图乙、丙所示，测得小石块的体积V；
③计算小石块的密度ρ；
请你对该实验进行评估：__________．
22．小明在做“用伏安法测量某定值电阻R的阻值”的实验中：
（1）请你按照图甲所示的电路图，以笔画线代替导线，将图乙小明未连接好的电路连接完整。
（_______）
（2）实验前，为保护电路，滑动变阻器的滑片应置于_____端（填“A”或“B”）。
（3）闭合开关，移动滑动变阻器滑片P．发现电压表始终无示数，电流表有示数，其原因可能是_____（填符号）
A．滑动变阻器断路
B．R断路
C．R短路
（4）排除故障后，当电压表的示数如图丙所示时，电流表的示数如图丁所示，则通过定值电阻的电流大小为_____A，它的阻值是_____Ω。
五、计算题（本大题共2小题，共13分）
23．如图所示，是使用一辆质量为5t、轮胎接地总面积为400cm2的汽车打捞水下重物的示意图。圆柱形重物的底部距离水面8m，被提升到刚好完全露出水面的过程共用时80s。完全露出水面后物体被匀速提升了5m才到达运输船平台，此过程用时100s。在整个打捞过程中，汽车拉动绳子的功率始终为48kW．打捞上岸后称得圆柱形重物重9×105N．g取10N/kg，水的密度为1.0×101kg/m1．求：
小汽车对水平地面的压强。整个打捞过程中汽车的平均速度。重物露出水面后，滑轮组的机械效率。重物放入运输船后。运输船的浮力增加了多少？
24．小熊在课外实践活动中，用如图甲所示的滑轮组匀速拉动放在树下一水平面上的不同物体，物体受到的摩擦力从100N开始逐渐增加，每次物体被拉动的距离均为1m．根据测量结果画出了该滑轮组机械效率与物体受到摩擦力大小变化的关系图象，如图乙所示．若不计绳重和绳与滑轮间的摩擦，求：
由图乙可知，当物体受到的摩擦力为100N时，滑轮组机械效率是多大？当滑轮组的机械效率为75%，物体以0.1m/s的速度匀速运动时，该滑轮组的有用功率是多大？当物体与地面的摩擦力为1500N时，体重为500N的小熊竖直向下拉绳，还能用此滑轮组拉动物体吗？用计算结果说明．
六、综合能力题（本大题共3小题，共18分）
25．如图所示是小明同学设计的一个气体温度计的示意图 。瓶中装的是气体，瓶塞不漏气，弯管中间有一段液柱。
温度升高时，液柱将向_________________________（选填“左”或“右”）边移动。此温度计如何标上刻度呢？可以将此装置放在通常情况下____________________中，液柱处标上0℃，将它放在标准大气压下沸水中，液柱处标上100℃，然后在以上两个刻度之间进行等分，就可以标上各个刻度了。为了提高此温度计的灵敏度，便于读数，可采取什么措施：___________。（写出一条即可）。小明想到这个气体温度计还会受_______的影响。
26．阅读短文，回答问题
汽车的刹车系统
目前大多数汽车刹车采用油压制动。其原理是驾驶员踩下刹车踏板，向刹车总泵中的刹车油施加压力，通过管路传递到每个车轮刹车卡钳的活塞上，卡钳夹紧刹车盘从而产生巨大摩擦力令车辆减速。从时速100公里到静止可能只需要几秒而已，可见刹车系统承受着巨大的负荷。
油压制动刹车时消耗的动能最终被释放掉，形成了能源的浪费。为节约能源，现在的混合动力汽车采用再生制动器，它能把汽车刹车制动时消耗的动能转化为电能储存在蓄电池中，同时产生汽车所需的制动力，从而有效减少了汽车的燃油消耗和制动器摩擦片的磨损。储能效率是指汽车正常行驶时关闭发动机，直至汽车停止的过程中，通过发电机将动能转化为电能的效率。油压制动刹车在刹车过程中，将动能转化为_____，而再生制动器将动能转化为电能进行储存，此时蓄电池相当于电路中的_____。汽车在行驶过程中，很多部位会发热，如：①发动机外壳发烫；②轮胎发热；③刹车片发热；④水箱中的水变热。其中属于通过做功改变内能的是_____
A．①②③④B．②④C．①③D．②③测试时，汽车在大小为1000N的牵引力作用下，以25m/s的速度正常行驶1000m。此过程中，汽车牵引力的功率为_____W．如果汽车在制动时产生恒定的刹车阻力为1.0×104N，该制动过程中汽车行驶的路程与时间的关系如图甲所示，则在0～0.5s内汽车克服刹车阻力所做的功为_____J。某次测试中，先让汽车正常行驶，然后关闭发动机，分别测出开启和关闭再生制动器两种情况下，汽车通过的路程s与对应的速度大小v，计算出动能Ek，画出Ek随s变化的图象如图乙所示。则图中表示开启再生制动器的图线是_____，你的判断依据是_____。若汽车正常行驶时的动能为3.75×105J，某时刻关闭发动机，并同时开启再生制动器，由图象可知最终有_____J的动能转化为内能。
27．阅读《半潜船》，回答：
半潜船
2017年3月25日，经过连续590天奋战，在位于韩国西南海面上，上海打捞局成功实施“钢梁托底”整体起浮技术，于44米深海下，让沉没近3年的韩国“世越号”重见天日，表明中国救捞技术和实力真正处于世界之最．“世越号”被我国制造的世界最大起重船“振华号”抬离海底，向上提升一定高度后，平移放置在半潜船甲板上，半潜船依靠海水产生的巨大浮力将“世越号”托出水面如图甲所示，半潜船主要由船身和船楼两部分组成，图乙为半潜船的侧面结构示意图，船身内部有多个由不同空气压缩机控制的独立工作的管状压载水舱．
半潜船在工作时，会像潜水艇一样，通过调整船身压载水量，平稳地将一个足球场大小的船身甲板潜入10﹣30米深的水下，只露出船楼建筑．然后等需要装运的货物（如游艇、潜艇、驳船、钻井平台等）被拖拽到已经潜入水下的装货甲板上方时，启动大型空气压缩机，将半潜船压载水舱的压载水排出船体，使船身连同甲板上的承载货物一起浮出水面．
请根据上述材料，回答下列问题：半潜船是通过改变________实现上浮和下沉的．在半潜船船身从最大潜深上升至甲板与海平面相平的过程中，船身所受浮力________．打捞“世越号”时，韩国方面要求“世越号”船体残骸要始终保持在水中的横卧状态放置在半潜船上，由于残骸质量分布不均匀，可能会造成半潜船出水后发生倾斜，有再次落入水中的可能甚至有连带半潜船一起倾覆的危险，请你为解决这一问题提出一条合理建议________．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
A．图中，两辆小车互相远离，说明受到了排斥力，由于两辆车上的N极与N极相互靠近，所以可以证明同名磁极相互排斥，而两物体向相反方向运动说明两小车受力是相互的；故A正确，不符合题意；
B．同一只密度计放在甲、乙液体中都漂浮，所以，F浮甲＝F浮乙＝G，由图可知密度计排开液体的体积V排甲＞V排乙，又因为F浮＝ρ液V排g，所以，ρ甲＜ρ乙，故B错误，符合题意；
C．声音由右边的音叉传播到左边的音叉，是借助它们之间的介质（空气）实现的，故C正确，不符合题意；
D．用毛皮摩擦过的橡胶棒带负电，图中轻质小球靠近橡胶棒，相互吸引，则小球可能带正电，又因为带电体有能吸引轻小的物体的性质，所以小球还可能不带电，故D正确，不符合题意．
2、C
【解析】
因为要保证电路元件安全，所以电路中最大电流是当R=0时，I=0.6A电流表能正常工作，但是此时电压表测量的是电源电压为6V，超出量程，所以要保证电压表正常工作时R0的电压为3V 电流为0.3A，所以R最小电阻为10Ω，最小电压为3V，电阻最小时电流最大，总电阻最小为20Ω电流最大0.3A，所以A选项错误，滑动变阻器消耗的最小电压为为3V最小电阻为10Ω最小功率不是0W ，所以B选项错误，R全部接入电路电压表示数最小为1V，所以C项错误，R0最大电压3V 最大功率为0.9W，所以D项错误．
3、A
【解析】
由题知，
m铜:m铅=2:3，c铜:c铅=3:1，
铜和铅吸收的热量：
Q铜:Q铅=1:1，
根据Q吸=cm△t得：
==，
即：
=，
铜和铅升高温度的比值：
=，
故选A．
4、C
【解析】
当闭合开关S1和S2后，电铃被S2短路，为灯泡的基本电路，因此电铃不响，小灯泡发光，
故选C符合题意，ABD不符合题意．
5、A
【解析】
天窗前闭后开，在车顶形成一个凸面，加大了车顶空气的流速，使天窗开口处的气压小于车内的气压，则在压力差的作用下车内污浊的空气被自动“抽出”，从而保持车内空气清新，故BCD错误，A正确．
6、D
【解析】
涉及知识点有：（1）减小压强的方法：是在压力一定时，通过增大受力面积来减小压强；是在受力面积一定时，通过减小压力来减小压强；
（2）上端开口，底部相互连通的容器是连通器；
（3）根据p=ρgh可知水的压强随深度增加而增大；
（4）吸管吸饮料时，是先把吸管内的空气吸走，在外界大气压的作用下，饮料被压进吸管里
【详解】
A、火车轨道铺在枕木上，是在压力一定时，通过增大受力面积来减小压强的；故A错误；
B、锅炉水位计，是连通器的应用，故B错误；
C、由于液体压强随深度的增加而增大，为了抵御更深处水的压强，大坝修成“上窄下宽”的形状，故C错误；
D、用吸管吸饮料时，先吸走部分空气，管内气压减小，在外界大气压的作用下，饮料被压进吸管里，利用了大气压，故D正确．
故选D．
理解用吸管“饮料”牛奶时，利用了大气压的作用．详细解释的话，还利用了气体压强与体积的关系，即吸管与口、肺部连通，胸腔扩张时，体积增大，压强减小，小于外界大气压，饮料在大气压的作用下进入口中．
7、D
【解析】
A．把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电及时导向大地，易引发触电，故A错误；
B．电线的绝缘皮破损时应及时更换，否则容易发生触电事故，故B错误；
C．高压线下钓鱼，鱼线很容易接触到高压线，容易会发生触电，故C错误；
D．多个大功率用电器若同时使用，则会使干路中的电流过大，容易引起电路发生火灾，所以，大功率用电器错时使用，故D正确．
二、填空题（本大题7小题，共21分）
8、相互的 大 小
【解析】
（1）物体间力的作用是相互的，螺旋桨在对空气施力的同时，也受到空气对它施加的反作用力；
（2）流体压强与流速的关系：流速越大，压强越小；流速越小，压强越大．
【详解】
（1）直升机的螺旋桨对空气施加了一个竖直向下的力，由于物体间力的作用是相互的，所以空气对直升机施加了一个竖直向上的反作用力，这个力就是飞机向上的升力；
（2）机翼上方的空气流速大，压强较小；机翼下方的空气流速小，压强大，机翼受到一个向上的压强差，故飞机受到向上的升力．
9、6 5
【解析】
由电路图可知，R0、R串联，电流表测电路中的电流，
因串联电路中总电阻等于各分电阻之和，且R0：R＝1：1，
所以，由可得，电源的电压：
U＝I（R0+R）＝0.4A×（R0+1R0）＝1.1A×R0﹣﹣﹣﹣﹣﹣﹣①
用比R阻值大5Ω的定值电阻代替R后，电流表的示数为0.3A，
则电源的电压：
U＝I′[R0+（R+5Ω）]＝0.3A×（3R0+5Ω）﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
由①②可得：R0＝5Ω，U＝6V。
10、4.2×108 5
【解析】
由Q放=qm得“可燃冰”的热值：q===4.2×108J/kg；这些热可使2t水温度升高：△t===5℃．
11、10 不变
【解析】
一只鸟正以5m/s的速度冲向水中捕食小鱼，向下俯冲的过程中，它在水中的像相对于它的速度是，根据平面镜成像特点可知，鸟的像也以5m/s向水面运动，所以它在水中的像相对于它的速度是10m/s，像与物的大小总是相同的，所以像的大小不变；
12、在不同的介质中光的传播速度是不同的 发生雷雨时，先听到雷声，后看到闪电
【解析】
在不同的介质中光的传播速度是不同的。所以小明幻想有一种玻璃，光在这种玻璃中运动的速度极慢，通过半厘米厚需要10年，比蜗牛的速度还慢得多；如果光速非常小，甚至小于声速，那么发生雷雨时，我们将先听到雷声，后看到闪电。
13、W1＝W2 内能
【解析】
用同样大小的力F将不同质量的物体分别在光滑水平面和粗糙斜面上沿力的方向移动相同的距离，
则力F的大小相等，沿力的方向移动的距离s相等，
根据W＝Fs知，该力在这两个过程中所做的功相等，即W1＝W2；
物体沿粗糙斜面向上移动的过程中，需要克服摩擦力做功，一部分机械能会转化为物体的内能，故内能也增大。
14、0.375W～2.16W
【解析】
由电路图可知，只闭合开关S2时，灯泡L与R2串联，电流表测电路中的电流，电压表测R2两端的电压，灯泡的额定电流：IL==1A，灯泡的电阻：RL==6Ω，因串联电路中各处的电流相等，且电流表的量程为0～0.6A，所以，电路中的最大电流I大=0.6A，则灯泡消耗的最大功率：PL大=I大2RL=（0.6A）2×6Ω=2.16W，当电压表的示数最大值U2=3V时，电路中的电流最小，灯泡消耗的电功率最小，因串联电路中总电压等于各分电压之和，所以，灯泡两端的电压：UL′=U-U2=4.5V-3V=1.5V，灯泡L消耗的最小功率：PL小＝=0.375W，所以，灯泡L消耗的电功率的变化范围0.375W～2.16W。
三、作图题（共7分）
15、如图所示：
【解析】
解答：
从图可知，螺旋管的左端为N极，右端为S极，并且电流方向是从螺旋管的右端流入左端流出．如图所示：
16、
【解析】
试题分析：先由右手螺旋定则得出通电螺线管的左端为S极，右端为N极，再由磁极间的相互作用规律得出小磁针的左端为S极，右端为N极．
解：如图：
【点评】本题考查了右手螺旋定则的使用和磁极间的相互作用规律．
17、
【解析】
三孔插座的上孔接地线，左孔接零线，右孔接火线。
灯泡和开关的接法：火线先进入开关，然后进入灯泡顶端的金属点，零线直接接在螺旋套上；这样断开开关时，能切断火线防止触电；如图所示：
四、实验题（本大题共5小题，共20分）
18、1 大 13 变大 不可以
【解析】
（1）在使用刻度尺读数时，要估读到最小分度值的下一位；由表格数据知，小数点后有一位小数（这一位是估读的），如30.0cm，则可知使用的刻度尺分度值为1cm；
（2）从表中的数据，当温度为17℃、19℃、21℃、23℃、25℃、27℃时，对应的高度差h分别为：30.0cm、24.9cm、19.7cm、14.6cm、9.4cm、4.2cm。可以得出水柱高度随着温度的升高而降低，所以可以得出，当水柱越低时，温度越高，因此从上到下，温度值逐渐增大；
（3）水柱高为40.3厘米与水柱高30.0cm时的高度的差值为△h＝40.3cm﹣30.0cm＝10.3cm；温度从19℃降低到17℃时的水柱升高的高度差为5.1cm，温度从21℃降低到19℃时的水柱升高的高度差为5.2cm，温度从25℃降低到23℃时的水柱升高的高度差为5.1cm，温度从27℃降低到25℃时的水柱升高的高度差为5.2cm，由此可知，温度每变化4℃，高度会变化5.2cm+5.1cm＝10.3cm，推算可知，当水柱高为40.3厘米与水柱30.0cm时，温度降低了4℃，故温度为13℃；
（4）由图知：p瓶+ρgh＝p大气压，若温度不变，瓶内气压不变，大气压变小，则ρgh变小，高度差h减小，管内液面下降，对应的温度计的示数变大；
（5）根据p＝ρgh知，液体压强一定时，水银的密度大，高度h变化小，温度计的灵敏度反而更低，即将槽中的水换成水银不可以提高温度计的精度。
19、同一高度处 光屏的中央 倒立缩小的实像 照相机 右
【解析】
（1）在实验前，为使像能成在光屏的中央，应将烛焰、透镜和光屏三者的中心调到同一高度处。
（2）由图知道，物距大于像距，所以，此时成倒立缩小的实像，应用这个原理可以制成照相机。
（3）近视镜是凹透镜，对光线有发散作用，所以通过凸透镜后的光线会聚得更晚了，像向右移动，所以他应该将光屏向右移动。
20、见解析。
【解析】
方法一，
(1)实验器材：待检测是否有磁性的磁棒、铁钉。
(2)实验步骤：用磁棒靠近铁钉，根据磁棒是否吸引铁、钴、镍等物质判断，如果吸引，磁棒具有磁性，否则没有磁性。
方法二，
(1)实验器材：待检测是否有磁性的磁棒、细线。
(2)实验步骤：将磁棒悬挂起来，使其能在水平面内自由转动，如果静止时总是一端指南，另一端指北，则磁棒具有磁性；如果静止时会指向各个方向，则没有磁性。
方法三，
(1)实验器材：待检测是否有磁性的磁棒、小磁针。
(2)实验步骤：用磁棒的一端靠近小磁针两端时，如果小磁针有一端和磁棒相互排斥，则磁棒有磁性；如果小磁针有两端都和磁棒吸引，则没有磁性。
21、 52.4 仰视造成所测石块的体积偏小，密度偏大
【解析】
在“测石块的密度”实验中，其实验原理是：；
①由图甲知，石块的质量m＝50g+2.4g＝52.4g；
③量筒读数时视线与凹形液面的底部相平，而仰视造成所测石块的体积偏小，由可知，密度偏大．
22、 B C 0.3 9
【解析】
（1）变阻器按一下一上接入电路中，由图丙可知，电压表应选用小量程与电阻并联，如下图所示：
（2）实验前，为保护电路，滑动变阻器的滑片应置于阻值最大处的B端；
（3）闭合开关，移动滑动变阻器滑片P，发现电压表始终无示数，电流表有示数；
A．若滑动变阻器断路，整个电路断路，两表都没有示数，不符合题意；
B．若R断路，电流表没有示数，电压表串联在电路中测电源电压，电压表有示数，不符合题意；
C．若R短路，电压表也被短路而没有示数，此时电路为通路，电流表有示数，符合题意。
（4）当电压表的示数如图丙所示时，电压表选用小量程，分度值为0.1V，示数为2.7V；电流表的示数如图丁所示，电流表选用小量程，分度值为0.02A，则通过定值电阻的电流大小为 0.3A，它的阻值R==9Ω。
五、计算题（本大题共2小题，共13分）
23、 (1) 1.25×106Pa；(2) 0.22m/s；(1) 94%；(4) 9×105N。
【解析】
(1)使用一辆质量为5t、轮胎接地总面积为400cm2的汽车对水平地面的压强： ；
(2)平均速度等于总路程与对应的总时间的比值，整个打捞过程中重物的平均速度：，动滑轮绕过三股绳，n=1，所以汽车的平均速度：v1=0.072m/s×1≈0.22m/s；
(1)重物露出水面后，做的有用功W有=Gh，W总=Pt
滑轮组的机械效率： ；
(4)放入物体后，船漂浮，所以运输船增加的浮力等于物体的重力：△F=G=9×105N。
答：(1)小汽车对水平地面的压强为1.25×106Pa；
(2)整个打捞过程中汽车的平均速度为0.22m/s；。
(1)重物露出水面后，滑轮组的机械效率为94%；
(4)重物放入运输船后。运输船的浮力增加了9×105N。
24、（1）50%；（2）30W；（3）不能用此滑轮组拉动物体
【解析】
（1）由图乙知道，当物体受到的摩擦力是f1 =100N时，滑轮组机械效率是：
η1 =50%；
（2）根据题意知道，当f1 =100N，η1 =50%时，通过滑轮组拉动水平面上的物体的有用功是：
W有用1 =f1 s，
由于不计绳重及绳与滑轮间的摩擦，所以额外功是：
W额外=G动s，
总功是：
W总1 =W有用1 +W额外=f1 s+G动s，
所以，滑轮组机械效率是：
η1 =W有用1/W总1=f1s/（f1s+G动s）=f1/（f1+G动）=100N/（100N+G动）=50%，
由此解得动滑轮重是：
G动 =100N；
同理，当η2 =75%时，滑轮组的机械效率是：
η2 =W有用2/W总2=f2s/（f2s+G动s）=f2/（f2+G动）=f2/（f2+100N）=75%，
解得此时的摩擦力是：
f2 =300N；
所以，滑轮组的有用功率是：
P有=W有用2/t=f2s/t=f2 v=300N×0.1m/s=30W；
（3）由图知道，滑轮组绳子的有效段数是：n=3，不计绳重及绳与滑轮间的摩擦，当物体与地面的摩擦力是：f3 =1500N时，拉动物体需要的拉力是：
F3 =（f3 +G动）/3=（1500N+100N）/3≈533N，
由于小熊的重力为500N，根据力的作用是相互性知道，小熊给绳子的最大拉力等于其重力为500N
