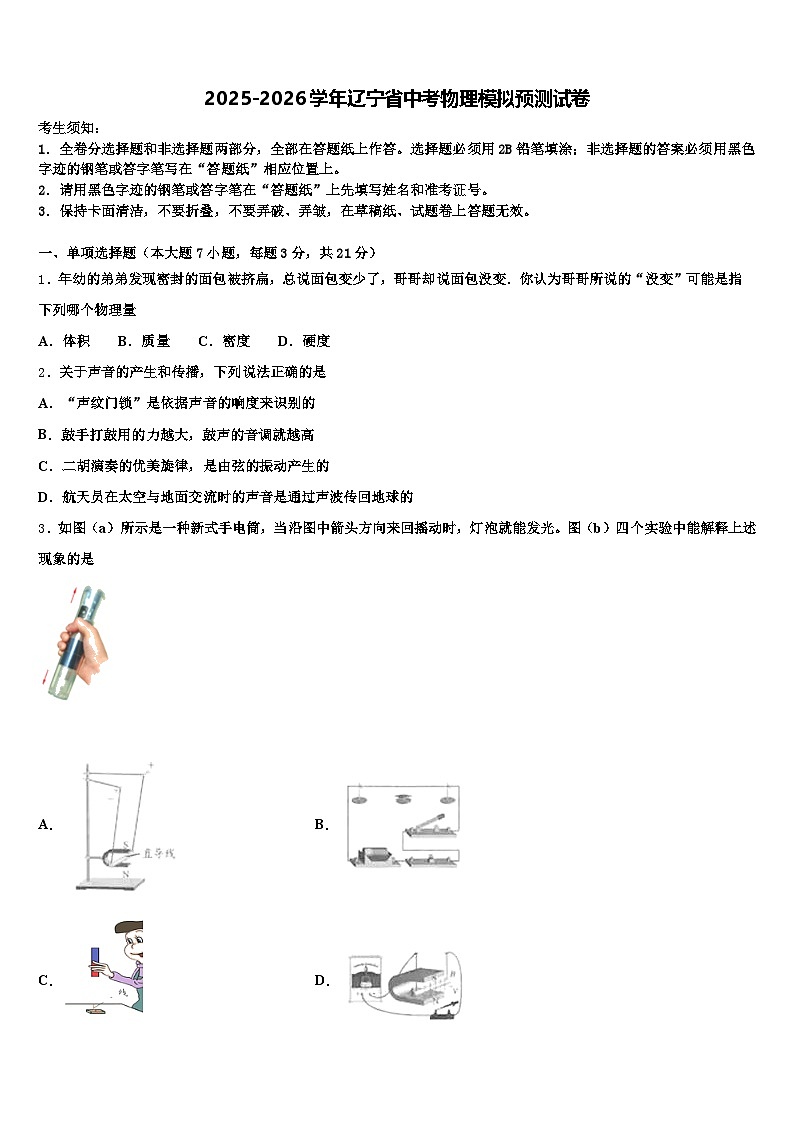

2025-2026学年辽宁省中考物理模拟预测试卷（含答案解析）

这是一份2025-2026学年辽宁省中考物理模拟预测试卷（含答案解析），共18页。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、单项选择题（本大题7小题，每题3分，共21分）
1．年幼的弟弟发现密封的面包被挤扁，总说面包变少了，哥哥却说面包没变．你认为哥哥所说的“没变”可能是指下列哪个物理量
A．体积 B．质量 C．密度 D．硬度
2．关于声音的产生和传播，下列说法正确的是
A．“声纹门锁”是依据声音的响度来识别的
B．鼓手打鼓用的力越大，鼓声的音调就越高
C．二胡演奏的优美旋律，是由弦的振动产生的
D．航天员在太空与地面交流时的声音是通过声波传回地球的
3．如图（a）所示是一种新式手电筒，当沿图中箭头方向来回摇动时，灯泡就能发光。图（b）四个实验中能解释上述现象的是
A．B．
C．D．

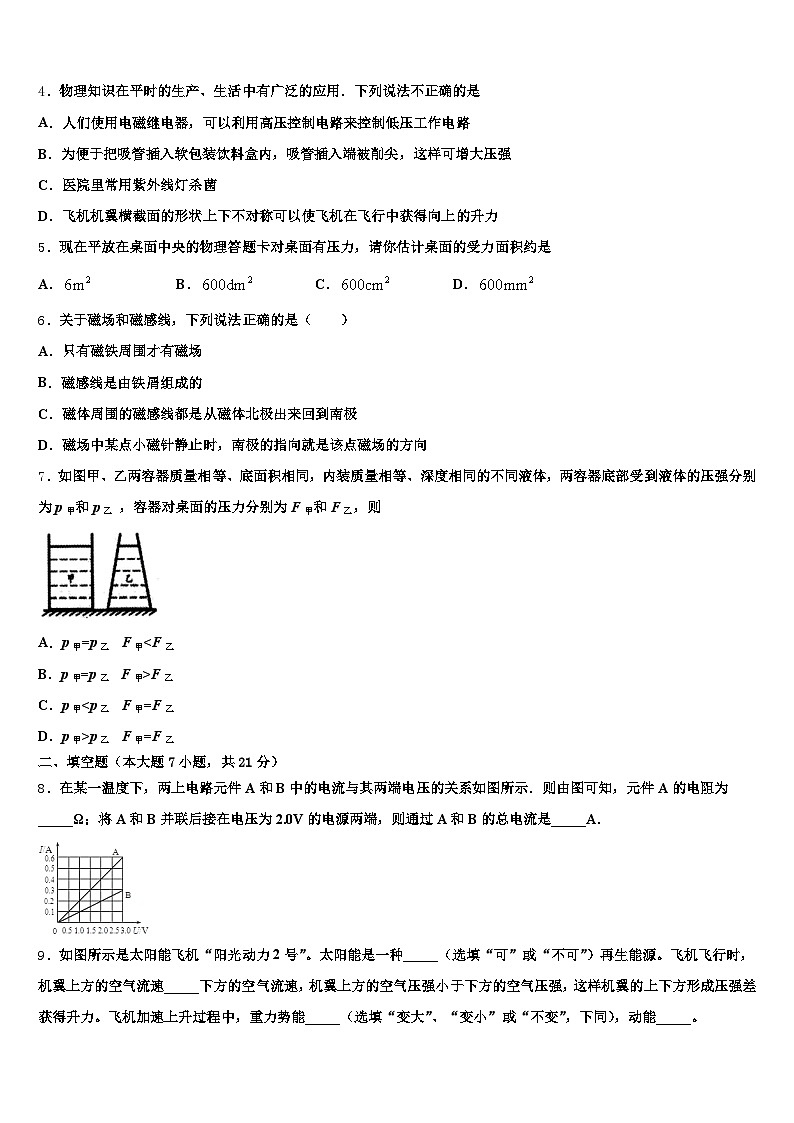

4．物理知识在平时的生产、生活中有广泛的应用．下列说法不正确的是
A．人们使用电磁继电器，可以利用高压控制电路来控制低压工作电路
B．为便于把吸管插入软包装饮料盒内，吸管插入端被削尖，这样可增大压强
C．医院里常用紫外线灯杀菌
D．飞机机翼横截面的形状上下不对称可以使飞机在飞行中获得向上的升力
5．现在平放在桌面中央的物理答题卡对桌面有压力，请你估计桌面的受力面积约是
A．B．C．D．
6．关于磁场和磁感线，下列说法正确的是（ ）
A．只有磁铁周围才有磁场
B．磁感线是由铁屑组成的
C．磁体周围的磁感线都是从磁体北极出来回到南极
D．磁场中某点小磁针静止时，南极的指向就是该点磁场的方向
7．如图甲、乙两容器质量相等、底面积相同，内装质量相等、深度相同的不同液体，两容器底部受到液体的压强分别为p甲和p乙 ，容器对桌面的压力分别为F甲和F乙，则
A．p甲=p乙 F甲F乙
C．p甲p乙 F甲=F乙
二、填空题（本大题7小题，共21分）
8．在某一温度下，两上电路元件A和B中的电流与其两端电压的关系如图所示．则由图可知，元件A的电阻为_____Ω；将A和B并联后接在电压为2.0V的电源两端，则通过A和B的总电流是_____A．

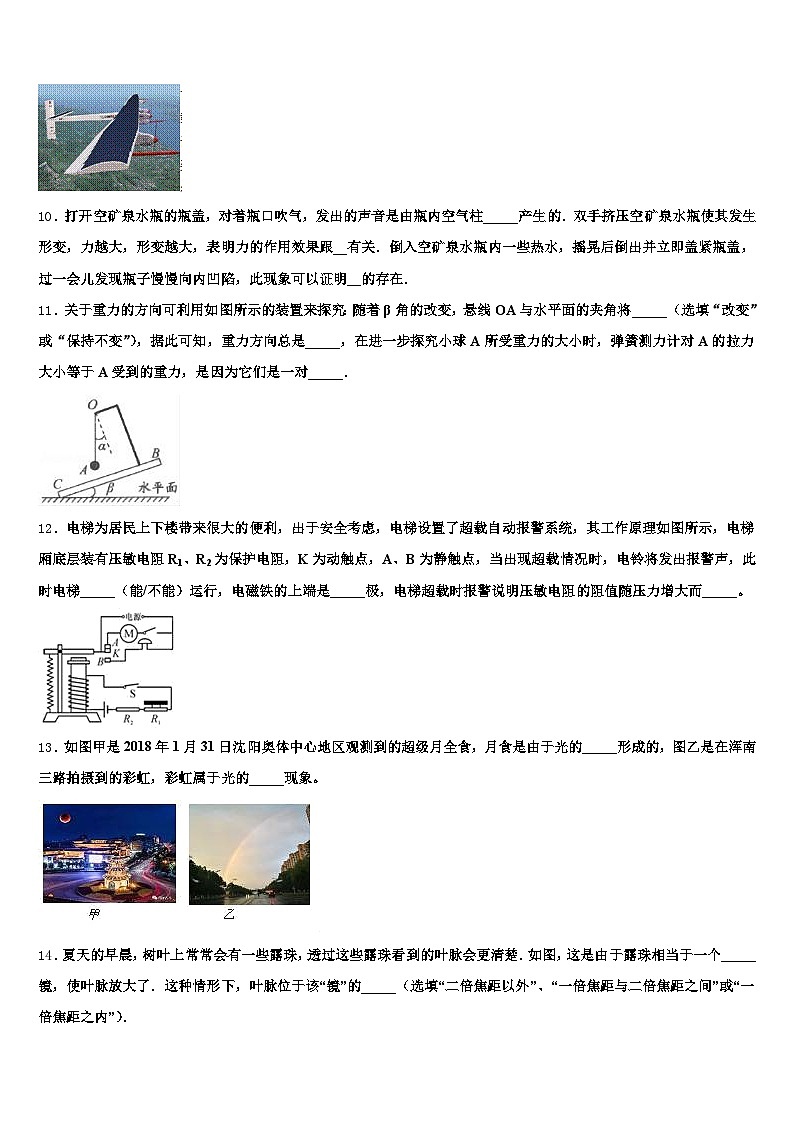

9．如图所示是太阳能飞机“阳光动力2号”。太阳能是一种_____（选填“可”或“不可”）再生能源。飞机飞行时，机翼上方的空气流速_____下方的空气流速，机翼上方的空气压强小于下方的空气压强，这样机翼的上下方形成压强差获得升力。飞机加速上升过程中，重力势能_____（选填“变大”、“变小”或“不变”，下同），动能_____。
10．打开空矿泉水瓶的瓶盖，对着瓶口吹气，发出的声音是由瓶内空气柱_____产生的．双手挤压空矿泉水瓶使其发生形变，力越大，形变越大，表明力的作用效果跟__有关．倒入空矿泉水瓶内一些热水，摇晃后倒出并立即盖紧瓶盖，过一会儿发现瓶子慢慢向内凹陷，此现象可以证明__的存在．
11．关于重力的方向可利用如图所示的装置来探究：随着β角的改变，悬线OA与水平面的夹角将_____（选填“改变”或“保持不变”），据此可知，重力方向总是_____，在进一步探究小球A所受重力的大小时，弹簧测力计对A的拉力大小等于A受到的重力，是因为它们是一对_____．
12．电梯为居民上下楼带来很大的便利，出于安全考虑，电梯设置了超载自动报警系统，其工作原理如图所示，电梯厢底层装有压敏电阻R1、R2为保护电阻，K为动触点，A、B为静触点，当出现超载情况时，电铃将发出报警声，此时电梯_____（能/不能）运行，电磁铁的上端是_____极，电梯超载时报警说明压敏电阻的阻值随压力增大而_____。
13．如图甲是2018年1月31日沈阳奥体中心地区观测到的超级月全食，月食是由于光的_____形成的，图乙是在浑南三路拍摄到的彩虹，彩虹属于光的_____现象。
14．夏天的早晨，树叶上常常会有一些露珠，透过这些露珠看到的叶脉会更清楚．如图，这是由于露珠相当于一个_____镜，使叶脉放大了．这种情形下，叶脉位于该“镜”的_____（选填“二倍焦距以外”、“一倍焦距与二倍焦距之间”或“一倍焦距之内”）．
三、作图题（共7分）
15．有一束光通过A点射到镜面，反射后过B点，请画出入射光线和反射光线
（______）
16．如图所示，B为隧道中的一堵墙，墙的左侧有一激光器S，发出一束激光经平面镜MN反射后恰好经过A点，请根据平面镜成像特点画出符合要求的入射光线和反射光线．
17．如图所示，平行于主光轴的入射光线经透镜折射后，再经平面镜反射．请画出其光路图．
四、实验题（本大题共5小题，共20分）
18．某实验小组在“探究影响导体电阻大小的因素”时，同学们提出如下猜想：
猜想一：导体的电阻与导体的材料有关；
猜想二：导体的电阻与导体的长度有关；
猜想三：导体的电阻与导体的横截面积有关．
为了验证猜想是否正确，老师提供的器材如图1、2所示，其中图2所示的实验板上固定了四根金属丝，为锰铜合金丝，为镍铬合金丝，表示合金丝的横截面积，表示合金丝的长度．实验时，将金属丝分别接入电路中的、两点之间，请你完成下列内容：
（1）该实验是通过观察____________________间接比较导体电阻的大小；
（2）为了验证猜想一，应选用金属丝__________和__________进行实验；（填写字母）
（3）选用金属丝分别接入电路两点间，是为了验证猜想__________；（填写数字）
（4）分别将两金属丝接入电路中两点时，通过它们的电流分别为，且，由此得到的结论是：__________________________________________________；
（5）实验结束后，吴虑同学提出猜想：导体的电阻可能还与导体的温度有关．请你帮他设计一个可行的实验验证该猜想，写出实验设计方案（可以合理增加实验器材）_______________________________________________________
19．同学们在制作电动机模型时，把一段粗漆包线烧成约3cm×2cm的矩形线圈，漆包线在线圈的两端各伸出约3cm．然后，用小刀刮两端引线的漆皮．用硬金属丝做两个支架，固定在硬纸板上．两个支架分别与电池的两极相连．把线圈放在支架上，线圈下放一块强磁铁，如图所示．给线圈通电并用手轻推一下，线圈就会不停的转下去．
（1）在漆包线两端用小刀刮去引线的漆皮，刮线的要求是________（填选项“A”或“B”）．
A．两端全刮掉 B．一端全部刮掉，另一端只刮半周
（2）线圈在转动过程中________能转化为________能．
（3）小华组装好实验装置，接通电源后，发现线圈不能转动，写出一条可能造成该现象的原因________．
20．（1）小强想测量一个底面积为10 cm2的长方体木块的密度．他用刻度尺测量木块的高，如图甲所示，则木块高________cm．用托盘天平测量木块的质量，调节天平时，先将游码移至标尺“0”刻度线，再调节平衡螺母，使指针对准分度盘的中央刻度线．当右盘所加砝码和游码位置如图乙所示时天平平衡，则木块质量为___________ g，密度为____________ kg/ m1．
（2）如图所示为“探究平面镜成像特点”的实验装置图，现有茶色玻璃板和透明玻璃板，实验时应透择________来代替平面镜．实验时，选择两支相同的蜡烛，是为了比较像与物体的________；测量两只蜡烛到玻璃板的距离，是为了比较像与物体到镜面的距离是________．
21．小明用一个焦距为10cm的凸透镜探究凸透镜成像规律，当装置如图甲所示时，烛焰在光屏上成清晰的像；
（1）图甲中光屏离凸透镜的距离可能是_____（填序号）。
A．28cm B．18cm C．8cm
（2）保持凸透镜的位置不变，将蜡烛向左调节一段距离后，要想在光屏上成清晰的像，应将光屏向_____（填“左”或“右”）调节。
（3）若步骤（2）中未调整光屏的位置，则需在凸透镜前加一个_____（填“凸”或“凹”）透镜，才能在光屏上得到清晰倒立的像。
（4）若将印有字母“F”的纸片（图乙）放在离凸透镜5cm的地方，我们能看到的清晰的像是图丙中的_____（填序号）。
（5）当蜡烛距离凸透镜的距离大于f小于2f时，移动光屏得到_____（选填“倒立”或“正立”）、_____（选填“放大”“缩小”或“等大”）的实像，是_____（“照相机”或“投影仪”）的原理。蜡烛燃烧一段时间后，烛焰的像将位于光屏中心的_____方。
22．在探究“水的沸腾特点”实验中：
实验装置如图甲所示，该装置中有：①烧瓶；②酒精灯；③温度计；④铁圈及石棉网，它们安装的合理顺序是______（填写序号）；此时烧瓶中水的温度是______℃；水沸腾后，继续加热，温度计的示数______（选填“变大”、“不变”或“变小”）；撤去酒精灯，水停止沸腾，小华用橡皮塞塞住烧瓶口并用注射器向外抽气，如图乙所示，观察到水又重新沸腾，说明水的沸点随着气压的减小而______．
五、计算题（本大题共2小题，共13分）
23．在如图（a）所示的电路中，电源电压为6伏且不变，变阻器R2上标有“20Ω 2A”字样。闭合电键S后，电压表的示数为2伏，电流表的示数为0.2安。求：
① 电阻R1的阻值。
② 10秒钟内电流通过R1所做的功W1。
③ 将R1和R2按如图（b）所示接入原电源电压下并闭合电键S，求图（a）中电路消耗的电功率与图（b）中电路消耗的电功率的最大差值。
24．为了节约水资源，公厕用的定时定量冲水装置主要部件如图所示．浮筒底面积为S1=100cm2且足够高，略大于出水口的圆形阀门（厚度不计）的表面积为S2=20cm2，浮筒与阀门用细杆相连，不计浮筒、阀门、轻杆的重量．通常情况下，水龙头以滴漏形式向储水桶供水，当储水罐水位上升到20cm时，浮筒即将通过轻杆将阀门拉起冲水，问即将开始冲水时（g=10N/Kg，ρ水=1.0×103kg/m3）：阀门所受水的压强p为多少？浮筒对阀门的拉力为多大？浮筒浸入水中部分的深度H为多少？
六、综合能力题（本大题共3小题，共18分）
25．某同学利用如图所示的电路测量小灯泡的电阻，灯泡标有2.5V字样，他记录的实验数据如图所示，已知电源电压恒为5V不变，关于该同学实验步骤合理，问:
电路图中a 是电____表，b是电____表 小灯泡正常发光时的电阻是R多大?_________ 滑动变阻器的最大阻值R′至少为多少?_________
26．请你仔细观察，说出图中所隐含的物理知识．（至少说出三点）___,_____,____下文是摘自某刊物的文章，请仔细阅读后，按要求回答同题．
«光污染，来自靓丽的玻璃幕墙»
最近小红家十分苦恼，因为她家的房子正对着一座新建大厦的玻璃幕墙，有时站在她家的窗户前，看到对面玻璃幕墙就像平面镜一样，将同楼居民家的一举一动看得清清楚楚．玻璃幕墙的反光也使她苦不堪言，只要是晴天，她的房间就被强烈的反射光线照得通亮，无法正常休息．尤其是那种凹形建筑物，其玻璃幕墙在客观上形成一种巨型聚光镜，一个几十甚至几百平方米的凹透镜，其聚光功能是相当可观的，能使局部温度升高，造成火灾隐患……
①从文中找出一个光学方面的物理知识填入横线：_____．
②文中有一处出现了科学性的错误．请把错误句子找出来填入横线_____．应改正为_____．
③从上文中找出一个玻璃幕墙给居民生活带来的不便或危害的实例：_____．
④如何预防光污染？请你提出一条合理化建议：_____．
27．用手边的铅笔可以做很多物理小实验．
如图甲所示，用手指压铅笔尖手感到疼，因为物体间力的作用是___．先用一根橡皮筋沿水平方向匀速直线拉动放在桌面上的一本书，然后在书下垫几支圆铅笔，再水平匀速直线拉动，如图乙所示．可根据两种情况下___比较书受到摩擦力的大小；由此，可以初步得出的结论是____．如图丙所示，若笔尖的面积是0.5mm2，笔尾的面积是0.4cm2，两个手指用3N的力对压铅笔的两端，则与笔尖接触的手指受到的压强为____pa，它表示的物理意义是___．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
根据题意知道面包被挤扁，形状发生变化，是体积变小、密度和硬度都变大了；哥哥所说面包没变，是面包的质量没变，即所含物质的多少没有变化，故选B。
本题考查的是质量的概念，质量是物体的一种属性，只和物体所含物质的多少有关，难度不大。
2、C
【解析】
（1）不同物体发声时，声音的特色不同，就是指音色不同；
（2）音调与振动快慢有关，响度与振幅有关；
（3）声音是由物体振动产生的；
（4）真空不能传播声音．
【详解】
A、“声纹门锁”是依据声音的音色来识别的，故A错误；
B、鼓手打鼓用的力越大，鼓声的响度就越大，故B错误；
C、二胡演奏出的优美旋律，由弦的振动产生的，故C正确；
D、太空中是真空，真空不能传播声音，宇航员与地面的交流时的声音是通过电磁波传回地球的，故D错误．
故选C．
3、D
【解析】
手电筒的发电原理是电磁感应现象，
A、由图可知，导体中有电流，在磁场中受到力的作用，不是电磁感应现象，故A错误；
B、直导线中有电流时，会产生磁场，利用的是电流的磁效应，故B错误；
C、该图利用的是磁极间的相互作用，故C错误；
D、导体棒左右切割磁感线会产生感应电流，是电磁感应现象，故D正确。
4、A
【解析】
A．使用电磁继电器的目的之一是利用低压电路来控制高压电路．故A的说法是错误的，故A符合题意；
B．吸管被削尖，减小了吸管与包装盒的表面积，从而可以增大吸管对包装盒的压强．故B的说法是正确的，不合题意；
C．紫外线的化学性质较强，它具有杀菌消毒的作用．故C的说法是正确的，不合题意；
D．飞机是通过将机翼做成上面是弧形，下面是平面的形状，导致了机翼上下两表面的空气流速不同，从而造成了空气对它的压强不同，这个气压差使飞机获得升空的升力，故D的说法是正确的，不合题意；
故选A。
5、C
【解析】
物理答题卡平放在桌面中央，受力面积即为答题卡的面积，物理答题卡的长约为30cm，宽约为20cm， 故桌面的受力面积为S=30cm×20cm=600cm2=0.06m2=6dm2=60000mm2，故ABD错误，C正确．
6、C
【解析】
A. 磁铁周围存在磁场，通电导体周围也存在磁场．故不符合题意．B. 磁感线是为了形象表述磁场引入的，是不存在的，不是铁屑组成的．故不符合题意．C. 磁感线在磁体外部从北极出发回到南极，内部由南极回到北极．故符合题意．D. 磁场中某点小磁针静止时，北极所指的方向为该点磁场方向．故不符合题意．故选C.
7、C
【解析】
液体的深度相同，两容器底面积相同，由图可知，甲容器内液体的体积大于乙容器内液体的体积，即V甲＞V乙，已知两种液体的质量相同，根据ρ=可知，ρ甲＜ρ乙；甲液体的密度小，而液体的深度相同，由p=ρgh可知，甲液体对容器底的压强小，即p甲＜p乙；
甲、乙两容器质量相等，液体的质量相等，根据G=mg可知容器和液体的重力相等，容器对桌面的压力大小等于容器和液体的总重力，所以容器对桌面的压力相等，即F甲=F乙．
二、填空题（本大题7小题，共21分）
8、5；0.1．
【解析】
从A图象中读出任意一定的电压和电流，根据欧姆定律求出元件A的电阻；将A和B并联后接在电压为2.0V的电源两端时，它们两端的电压均为2.0V，根据图象读出通过的电流，根据并联电路的电压特点求出总电流．
【详解】
由图象可知，当UA=2V时，IA=0.4A，根据欧姆定律可得A的电阻；
将A和B并联后接在电压为2.0V的电源两端时，它们两端的电压均为2.0V，由图象可知：IA=0.4A，IB=0.2A，并联电路中干路电流等于各支路电流之和，通过A和B的总电流：I=IA+IB=0.4A+0.2A=0.1A．
9、可大于变大变大
【解析】
太阳能消耗后，可以源源不断地从自然界获得，属于可再生能源；等质量的空气在相同的时间内同时通过机翼的上表面和下表面，由于上表面弯曲，所以机翼上方的流速就大于机翼前方的流速；而下表面平直，因此机翼下方的流速大致等于前方的流速，从而可以知道，机翼下方的流速就小于机翼上方的流速，所以机翼上方的压强小于机翼下方的压强，这样就产生了作用在机翼上的向上的升力；飞机加速上升过程中，质量不变，高度增加，速度变大，故重力势能变大，动能变大。
10、振动；力的大小；大气压
【解析】
试题分析：
打开空矿泉水瓶的瓶盖，对着瓶口吹气，发出的声音是由瓶内空气柱振动产生的．双手挤压空矿泉水瓶使其发生形变，力越大，形变越大，表明力的作用效果跟力的大小有关；倒入空矿泉水瓶内一些热水，摇晃后倒出并立即盖紧瓶盖，过一会儿发现瓶子慢慢向内凹陷，此现象可以证明大气压的存在．
考点：声音的产生；力的作用效果；大气压的利用
11、保持不变 竖直向下 平衡力
【解析】
因为重力的方向总是竖直向下的，所以悬线OA由于受重力的作用就保持竖直方向不变，悬线OA与水平面的夹角将保持不变；重力的方向始终是竖直向下的，用来检查墙壁砌得是否竖直的中垂线就是根据这一原理制成的；弹簧测力计对A的拉力与A受到的重力，大小相等，方向相反，作用在同一物体上，作用在同一直线上，是一对平衡力．
12、不能S减小
【解析】
工作时，电流从电磁铁的下面导线流入，利用安培定则判断出电磁铁的下端为N极，上端为S极；
正常情况下（未超载时），衔铁没有被弹簧拉起，K与静触点A接触，电梯正常工作；
超载时，随着压力的增大，压敏电阻的阻值随着减小，电路中的电流逐渐增大，电磁铁的磁性逐渐增强，动触点K与静触点B接触，电铃报警，电梯不工作。
13、直线传播 色散
【解析】
日食、月食、小孔成像等现象都是光的直线传播形成的现象；雨过天晴，天空出现了美丽的彩虹，这是由于太阳光照到空气中的小水滴上，被分解为红、橙、黄、绿、蓝、靛、紫七种颜色的光，是光的色散现象。
14、凸透 一倍焦距之内
【解析】
露珠相当于凸透镜，叶脉在凸透镜的一倍焦点以内，成正立、放大的虚像，因此透过这些露珠看到的叶脉会放大了．
三、作图题（共7分）
15、
【解析】
根据像物关于平面镜对称性，作出A点通过镜面所成的像点，所有反射光线的反向延长线相交形成了虚像，可以确定出过B点的反射光线和入射点，由A点和入射点确定出入射光线．
【详解】
根据平面镜成像特点，作出A点的像点A′，连接A′B，与镜面相交与O点，O点为入射点，OB为反射光线，再连接AO为入射光线．如图：
此类作图依据是平面镜成像的原理，如果根据反射定律是不能一次找准正好经过B点的反射光线的；而平面镜成像时，是反射光线的反向延长线相交形成物体的像，所以找出物体的像后，连接像点到B点，则OB一定为其中一条反射光线．
16、见解析所示
【解析】
试题分析：先画垂直于MN的虚线，再量出与S到MN的距离，在MN的另一侧做同等距离在垂线上的虚像S’，连接S’和A与MN相交于O点，连接OS，这就是平面镜成像原理图。
考点：平面镜成像原理
点评：对于此类试题，学生应把握虚像的位置以及平面镜成像的路线图
17、
【解析】
分析：先根据入射光线的特点（平行于主光轴）画出折射光线，该光线入射到平面镜，再根据光的反射定律画出反射光线．
解答：平行于主光轴的光线经凸透镜折射后折射光线通过焦点，该光线入射到平面镜，根据反射角等于入射角画出反射光线，如图所示：
【点睛】本题重点考查了凸透镜的三条特殊光线的应用和光的反射图的画法．
四、实验题（本大题共5小题，共20分）
18、电流表的示数 b d 三 材料、横截面积相同的导体，长度越长，电阻越大 将干电池、电流表、开关、镍铬合金丝组成一串联电路，闭合开关，用酒精灯加热镍铬合金丝一段时间，观察电流表示数的变化，分析得出结论
【解析】
（1）当接入电路不同的导体时，可通过观察电流表示数来比较导体电阻的大小；
（2）为了验证猜想一，导体的电阻与导体的材料有关，应控制导体的长度和横截面积相同、材料不同，应选用金属丝b 、d进行实验；
（3）选用金属丝分别接入电路两点间，b 、c两金属丝的长度、材料相同，横截面积不同，因此是为了验证导体的电阻和横截面积的关系，即为了验证猜想三；
（4）分别将两金属丝接入电路中两点时，两金属丝材料、横截面积相同，长度不同，通过它们的电流分别为，且，由此得到的结论是：材料、横截面积相同的导体，长度越长，电阻越大．
（5）为了验证导体的电阻可能还与导体的温度有关．将干电池、电流表、开关、镍铬合金丝组成一串联电路，闭合开关，用酒精灯加热镍铬合金丝一段时间，观察电流表示数的变化，分析得出结论．
19、B 电 机械 电源电压较低
【解析】
（1）[1]在实验中影响线圈的转向的因素有电流的方向和磁场的方向，为了使线圈能持续转动，采取将线圈一头的绝缘漆刮去，另一头刮去一半的办法，相当于一个简易的“换向器”来改变通入线圈的电流方向，故选B；
（2）[2][3]根据电动机的原理可知，电动机能转动的原因是通电线圈在磁场中受磁力的作用而转动，线圈在转动过程中消耗电能转化为机械能；
（3）[4]小华组装好实验装置，接通电源后，发现线圈不能转动，可能是电源电压较低、磁场太弱或开始线圈处在平衡位置．
20、2.50 14 0.56×101 茶色玻璃板 大小关系 相等
【解析】
（1）由图示刻度尺可知，刻度尺的分度值是1mm，木块的高度是2.50cm；
由图乙所示可知，木块的质量m=10g+4g=14g；木块的体积V=10cm2×2.50cm=25cm1，
木块的密度：ρ===0.56g/cm1=0.56×101kg/m1；
(2)平面镜成像是利用反射光来成像的，透明玻璃透光性好，蜡烛的光几乎全部透过玻璃，发生反射的光很少，成像不是太清晰，而茶色玻璃可以反射光，还会透过一部分光，效果好一些，所以应选择茶色玻璃板代替平面镜；
实验时选择两支相同的蜡烛，便于比较物像的大小关系．
测量两只蜡烛到玻璃板的距离，是为了比较像与物体到镜面的距离是否相等．
21、B 左 凹 A 倒立 放大 投影仪 上
【解析】
（1）由图可知，此时的像是倒立、缩小的，故物距大于二倍焦距，像距在一倍焦距和二倍焦距之间，故光屏离凸透镜的距离（即像距）大于10cm，小于20cm，故B正确；
（2）将蜡烛向左调节一段距离后，物距变大，则像距减小，要想在光屏上成清晰的像，应将光屏向左调节；
（3）未调节光屏的位置，则需在凸透镜前加一个凹透镜，使光线推迟会聚，才能在光屏上得到清晰倒立的像；
（4）将印有字母“F”的纸片（图乙）放在离凸透镜5cm的地方，物距小于焦距，成正立放大的虚像，故A正确；
（5）蜡烛距离凸透镜的距离大于f小于2f时，成倒立、放大的实像，是投影仪的工作原理；
由过光心光线传播方向不变可知，蜡烛燃烧变短，光屏上的像逐渐向上移动。
22、②④①③ 84 不变 降低
【解析】
（1）在使用酒精灯时，需要用其外焰加热，所以要先根据酒精灯确定铁圈得位置．又因为使用温度计时，温度计的玻璃泡要完全浸没在液体中，但不能碰到容器底和容器壁，所以要根据温度计的长度确定横杆的位置，因此按照“由下至上”安装实验装置，故它们安装的合理顺序是：②④①③；
图中温度计的分度值是1℃，此时示数在零上，液柱上表面对准了80℃上面第4个小格处，所以此时温度为84℃；
（2）水沸腾的特点就是在沸腾时继续吸热，但是温度保持不变，所以水沸腾后，继续加热，温度计的示数保持不变；
（3）据图可知，当从瓶中向外抽气时，瓶内的气压减小，水的沸点随气压的减小而降低，所以会导致水重新沸腾．
五、计算题（本大题共2小题，共13分）
23、（1）10欧 ；（2）4焦；（3）14.4瓦
【解析】
① R1与R2串联，电压表V1测R1两端电压，由 可得电阻R1的阻值： ；
② 10秒钟内电流通过R1所做的功： ；
③ 图（a）中电路的最小电功率是电流最小时，当R2=20欧时，电路中电阻最大，电流最小， ；图（b）中，变阻器R2上标有“20Ω 2A”，表示其允许通过的最大电流为2A，根据 ，当并联电路的电流最大时，电功率最大，流过R1的电流： ，因此，
所以两个电路电功率的最大差值：.
24、（1）2000Pa；（2）4N；（3）0.04m
【解析】
解：（1）由题可知，当h=20cm时，阀门受到水的压强为：
p=ρgh=1.0×103kg/m3×10N/kg×0.2m=2000Pa；
（2）阀门受到水向下的压力和浮筒向上的拉力，刚被拉起时，因为不计重力，两个力大小相等，则拉力
F拉=F压=pS=2000Pa×2×10﹣3m2=4N；
（3）因为不计重力，浮筒在竖直方向只受到竖直向上的浮力和细杆向下的拉力F’，F’和F拉是相互作用力，即F′=F拉=4N，
根据力的平衡得 F′=F浮=ρ水gV排
可得：，
浮筒浸入水中部分的深度H为．
答：（1）阀门所受水的压强p为2000Pa；
（2）浮筒对阀门的拉力为4N；
（3）浮筒浸入水中部分的深度H为0.04m．
六、综合能力题（本大题共3小题，共18分）
25、流 压 10Ω 45Ω
【解析】
（1）读图可知，a串联在电路中应为电流表，b与灯泡并联应为电压表；
（2）小灯泡正常发光时其两端的电压为2.5V，由表格数据可知，此时通过灯泡的电流为0.25A，灯泡的电阻为10Ω；
（3）灯泡两端的电压最小时，滑动变阻器接入电路中的电阻最大；由表格数据可知，灯泡两端电压的最小值为0.5V，通过的电流为0.1A，此时灯泡电阻为5Ω，因串联电路中各处的电流相等，电路中的总电阻：，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器的最大阻值至少为：R滑=R总-RL=50Ω-5Ω=45Ω。
26、一个是镜面反射，一个是漫反射； 平面镜成像时，会成正立等大的虚像，且像距与物距相等 漫反射是不会成像的，会把光线向着四面八方反射 平面镜成像是由于光的反射 一个几十甚至几百平方米的凹透镜 凹面镜 房间被强烈的反射光线照得通亮，无法正常休息（或凹形建筑物有火灾隐患，或玻璃幕墙会暴露生活隐私等） 改用能发生漫反射的建材（或限制使用玻璃幕墙等）
【解析】
（1）由图可知，图中所隐含的物理知识：
①一个是镜面反射，一个是漫反射；
②镜面玻璃成像符合平面镜成像的特点．平面镜成像时成正立等大的虚像，且像距与物距相等；
③毛玻璃发生漫反射，反射的光线是任意的，不能有规律会聚或发散成像，故漫反射是不会成像的，会把光线向着四面八方反射．
（2）①图中涉及到的光学知识有：玻璃幕墙的反光﹣﹣﹣光的反射；一个几十甚至几百平方米的凹透镜（应该是凹面镜），其聚光功能是相当可观的﹣﹣﹣凹面镜对光线有会聚作用．
②凹透镜是可以透过光线的，那种凹形建筑物不能透过光线，只能反射光线，是凹面镜．所以错误的是：一个几十甚至几百平方米的凹透镜，应改为凹面镜；
③玻璃幕墙对人带来的危害有：房间被强烈的反射光线照得通亮，无法正常休息；凹形建筑物有火灾隐患；玻璃幕墙会暴露生活隐私等．
④玻璃幕墙的表面是比较光滑的，发生镜面反射会产生光污染，若采用比较粗糙的建材发生漫反射就不会产生光污染．
27、相互的 橡皮筋伸长的长度变化 在压力相同时，滚动摩擦力小于滑动摩擦力 6×106 1m2的面积上受到的压力为6×106N
【解析】
(1)手对铅笔尖施加力的作用的同时，受到铅笔尖的反作用力，说明力的作用是相互的；
(2)根据图书两次运动时橡皮筋伸长的长度变化，比较两种情况下摩擦力的大小．书在桌面上时，受到的摩擦力是滑动摩擦力，书在铅笔上时，书受到的摩擦力是滚动摩擦力，书在铅笔上运动时，橡皮筋的长度短，这说明：在压力相同时，滚动摩擦力小于滑动摩擦力；
(3)由于力的作用是相互的，笔尖对手的作用力等于3N;
则与笔尖接触的手指受到的压强：p===6×106Pa；
6×106Pa的物理意义是1m2受到的压力为6×106N.
电压/V
0.5
1.0
1.5
2.0
2.5
3.0
电流/A
0.10
0.16
0.20
0.23
0.25
0.27
电阻/Ω
5.0
6.3
7.5
8.7
10.0
11.1
