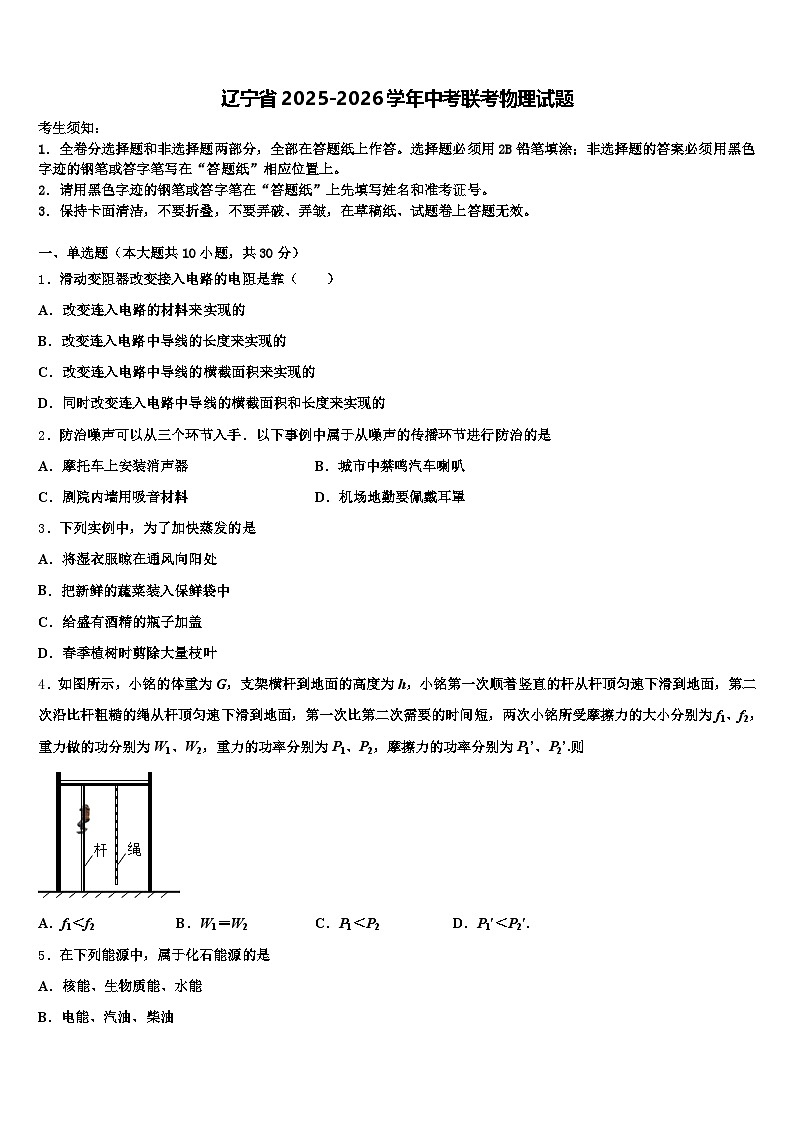

辽宁省2025-2026学年中考联考物理试题（含答案解析）

这是一份辽宁省2025-2026学年中考联考物理试题（含答案解析），共16页。试卷主要包含了在下列能源中，属于化石能源的是，在国际单位制中，质量的单位是，下列关于物理量的理解正确的是等内容，欢迎下载使用。
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、单选题（本大题共10小题，共30分）
1．滑动变阻器改变接入电路的电阻是靠（ ）
A．改变连入电路的材料来实现的
B．改变连入电路中导线的长度来实现的
C．改变连入电路中导线的横截面积来实现的
D．同时改变连入电路中导线的横截面积和长度来实现的
2．防治噪声可以从三个环节入手．以下事例中属于从噪声的传播环节进行防治的是
A．摩托车上安装消声器B．城市中禁鸣汽车喇叭
C．剧院内墙用吸音材料D．机场地勤要佩戴耳罩
3．下列实例中，为了加快蒸发的是
A．将湿衣服晾在通风向阳处
B．把新鲜的蔬菜装入保鲜袋中
C．给盛有酒精的瓶子加盖
D．春季植树时剪除大量枝叶
4．如图所示，小铭的体重为G，支架横杆到地面的高度为h，小铭第一次顺着竖直的杆从杆顶匀速下滑到地面，第二次沿比杆粗糙的绳从杆顶匀速下滑到地面，第一次比第二次需要的时间短，两次小铭所受摩擦力的大小分别为f1、f2，重力做的功分别为W1、W2，重力的功率分别为P1、P2，摩擦力的功率分别为P1’、P2’.则
A．f1＜f2B．W1＝W2C．P1＜P2D．P1′＜P2′.
5．在下列能源中，属于化石能源的是
A．核能、生物质能、水能
B．电能、汽油、柴油

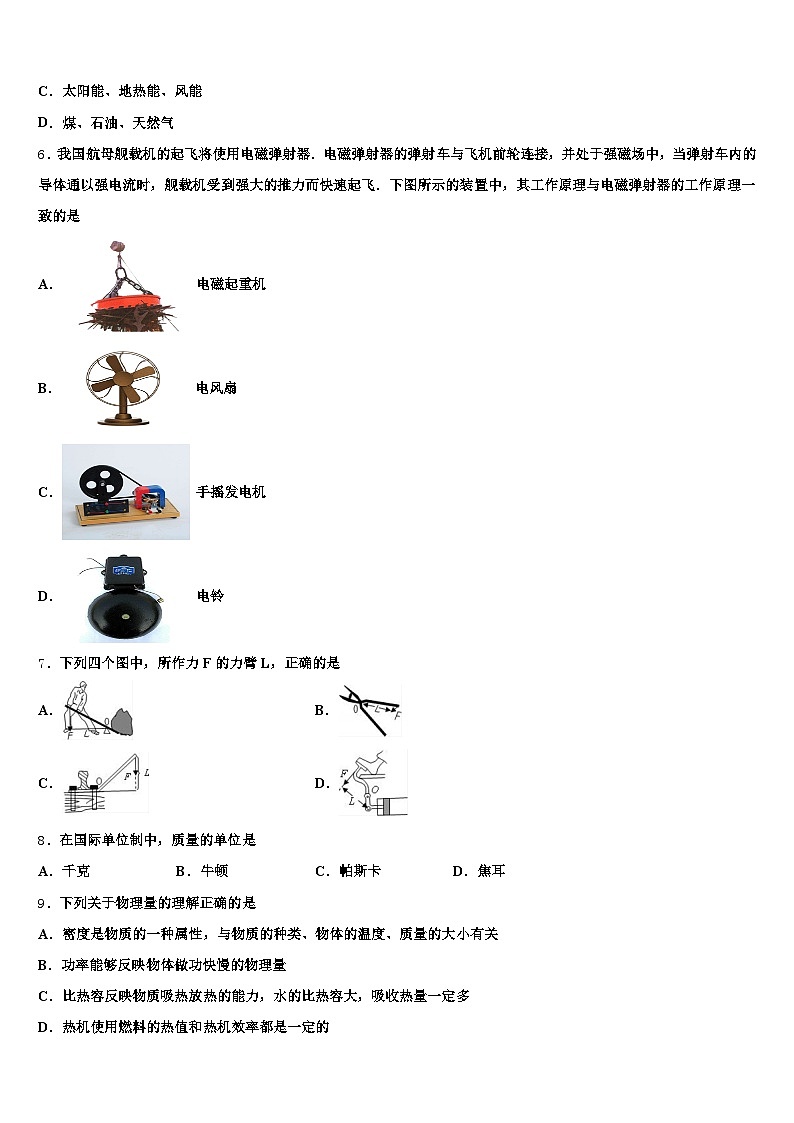

C．太阳能、地热能、风能
D．煤、石油、天然气
6．我国航母舰载机的起飞将使用电磁弹射器．电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，舰载机受到强大的推力而快速起飞．下图所示的装置中，其工作原理与电磁弹射器的工作原理一致的是
A． 电磁起重机
B． 电风扇
C． 手摇发电机
D． 电铃
7．下列四个图中，所作力F的力臂L，正确的是
A．B．
C．D．
8．在国际单位制中，质量的单位是
A．千克B．牛顿C．帕斯卡D．焦耳
9．下列关于物理量的理解正确的是
A．密度是物质的一种属性，与物质的种类、物体的温度、质量的大小有关
B．功率能够反映物体做功快慢的物理量
C．比热容反映物质吸热放热的能力，水的比热容大，吸收热量一定多
D．热机使用燃料的热值和热机效率都是一定的

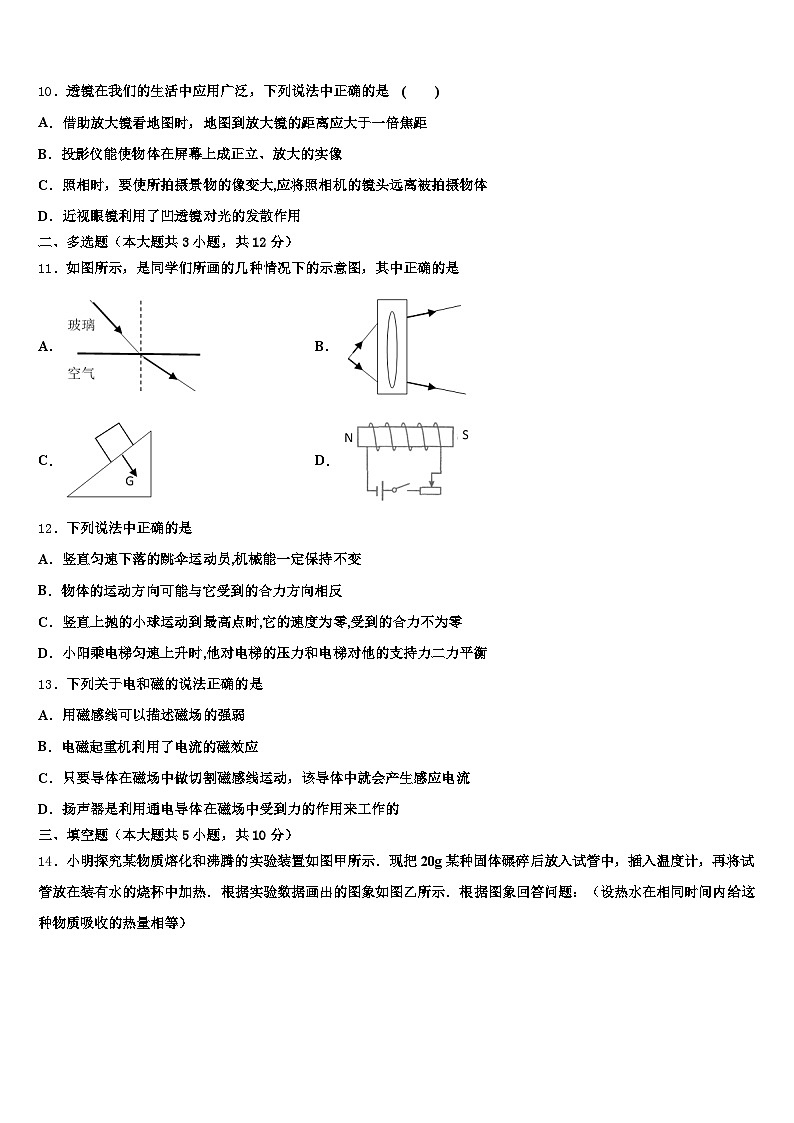

10．透镜在我们的生活中应用广泛，下列说法中正确的是 ( )
A．借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距
B．投影仪能使物体在屏幕上成正立、放大的实像
C．照相时，要使所拍摄景物的像变大,应将照相机的镜头远离被拍摄物体
D．近视眼镜利用了凹透镜对光的发散作用
二、多选题（本大题共3小题，共12分）
11．如图所示，是同学们所画的几种情况下的示意图，其中正确的是
A．B．
C．D．
12．下列说法中正确的是
A．竖直匀速下落的跳伞运动员,机械能一定保持不变
B．物体的运动方向可能与它受到的合力方向相反
C．竖直上抛的小球运动到最高点时,它的速度为零,受到的合力不为零
D．小阳乘电梯匀速上升时,他对电梯的压力和电梯对他的支持力二力平衡
13．下列关于电和磁的说法正确的是
A．用磁感线可以描述磁场的强弱
B．电磁起重机利用了电流的磁效应
C．只要导体在磁场中做切割磁感线运动，该导体中就会产生感应电流
D．扬声器是利用通电导体在磁场中受到力的作用来工作的
三、填空题（本大题共5小题，共10分）
14．小明探究某物质熔化和沸腾的实验装置如图甲所示．现把20g某种固体碾碎后放入试管中，插入温度计，再将试管放在装有水的烧杯中加热．根据实验数据画出的图象如图乙所示．根据图象回答问题：（设热水在相同时间内给这种物质吸收的热量相等）
这种物质是_____（晶体/非晶体），它的沸点是_____℃；实验中，热量从火焰传递给水，却不会反过来传递．说明能量在转移的过程中，具有_____性；若这种物质液态时的比热容c=3×103J/（kg•℃），则这种物质熔化过程中吸收的热量是_____J．
15．质量和初温相同的甲乙两种液体，经同一加热器加热相同的时间后甲的温度大于乙的温度，则甲液体的比热容_____乙液体的比热容（填“大于”、“等于”或“小于”）．如果乙液体的质量为1kg，初温为20℃，加热一段时间后温度升高到50℃，吸收的热量为1.26×105J，则乙液体的比热容为_____J/（kg•℃）．
16．如图所示，把一凸透镜放在平面镜前，一束平行主光轴的光束通过凸透镜会聚F点后又射向平面镜。当用眼睛在平面镜前观察时，感觉光束恰好是从M点处射来的，则光束经过凸透镜的会聚点F到M点的距离是_____m，该凸透镜的焦距是_____m。
17．如图甲所示，木块放在水平面上，用弹簧测力计沿水平方向拉木块做直线运动．两次拉动木块得到的s﹣t图象分别是图乙中的图线①、②．两次对应的弹簧测力计示数分别为F1、F1，两次拉力的功率分别为Pl、P1，两次木块的动能分别为El、E1，则F1_____F1，Pl_____P1，El_____E1．（均选填“＜”、“＝”或“＞”）
18．高速行驶的客车的车窗打开时，窗帘没有飘向窗内，反而会飘向窗外。这是因为车外空气的_____。客车急刹车时，车内的乘客由于_____会向前倾倒。
四、计算题（本大题共3小题，共29分）
19．在“探究水沸腾时温度变化的特点”实验中，用酒精灯给烧杯中的水加热，烧杯中盛有20℃、质量为100g的水，在一个标准大气压下加热至沸腾，假如完全燃烧酒精3g．[水的比热容为4.2×103J/（kg•℃），酒精的热值为3.0×107J/kg]求：水吸收的热量是多少？此过程中酒精灯烧水的热效率．科学研究表明：1g 100℃的水汽化成同温度的水蒸汽需要吸收2.26×103J的热量．水开始沸腾后持续观察沸腾现象，同时发现水的质量减少了5g，求此过程水汽化成水蒸气所吸收的热量．
20．科技小组的同学设计了如图甲所示的恒温箱温控电路，它包括控制电路和受控电路两部分，用于获得高于室温、且温度在一定范围内变化的“恒温”．其中控制电路电源电压为36 V，R为可变电阻，Rt为热敏电阻（置于恒温箱内），热敏电阻阻值随温度变化的关系如图乙所示，继电器线圈电阻R0为50 Ω．已知当控制电路的电流达到0.04A时，继电器的衔铁被吸合；当控制电路的电流减小到0.036 A时，衔铁会被释放．加热器的规格是“220 V 1000 W”，恒温箱内部空间大小是2 m3，空气的密度是1.30 kg/m3，比热容是103 J/（kg·℃）．
（1）如图甲所示状态，通过加热器的电流多大？
（2） 加热器产生的热量有80 %转化为恒温箱内空气的内能，若使恒温箱内空气温度从25℃升高到65℃，加热器需正常工作多长时间？
（3） 若要使恒温箱内可获得上限为100℃的“恒温”，当可变电阻R调节到多大？
（4）如果需要将恒温箱内的下限温度设为50℃的“恒温”，则应将可变电阻R调节为多大？
21．在图所示的电路中，电源电压为6V，电阻R1=8Ω，R2=4Ω，R3=12Ω，求：
S1，S2都断开时，电流表和电压表的示数各是多少？S1，S2都断开时，电阻R1消耗的电功率是多少？S1，S2都闭合时，电流表和电压表的示数各是多少？
五、作图题（本大题共2小题，共4分）
22．如图所示，请画出热气球在竖直方向加速上升时的受力示意图（忽略空气阻力）。
23．请在图中画力F对支点O的力臂，并用L表示。
六、实验探究题（本大题共3小题，共15分）
24．小军在综合实践活动中，利用天平（砝码）、量筒、烧杯和细线等器材，对某种合金和水进行了探究
小军首先对该种合金材料制成的不同合金块进行探究．
①将天平放在水平桌面上并游码归零后，若指针静止时位置如图1所示，则应将平衡螺母向___（选填“左”或“右”）端调节；
②图2是正确测量合金块质量时使用砝码情况和游码的位置，它的质量为___g；
③图3是他用量筒测最②中合金块体积的情景，则该合金块的体积是___cm3；
④换用大小不同的合金块，重复上述测量．他得到不同合金块的质量与体积的关系图像如图4所示．由图像可知，合金块的质量与体积成___比；
⑤通过上述探究，若合金块的体积为l0cm3，则它的质量m=___g；小军接着对水进行探究，描绘出质量与体积的关系图线如图5中甲所示．他分析后发现，由于误将烧杯和水的总质量当作了水的质量，导致图线甲未经过坐标原点．由此推断：水的质量与体积的关系图线应是___（选填图5中“乙”、“丙”或“丁”）
25．为了探究“电流与电压的关系”，某同学设计了如图甲所示的电路．
（1）实验中，应保持________不变，调节滑片P，当电压表示数为2V时，电流表的示数如图乙所示，则电路中的电流为________A；
（2）多次测量，将记录的数据填在上表中，分析数据可以得出的结论是________；
（3）在上述实验结束后，该同学还想利用此电路探究“电流与电阻”的关系，并与上表中的第三次实验数据进行比较，于是他在原电路中，只将10Ω的定值电阻换成了15Ω．闭合开关后，发现电压表的示数________（选填“变大”、“变小”或“不变”），则他接下来的操作应该是________．
26．如图（甲）所示是测量定值电阻Rx阻值的实验电路，器材可以满足实验要求．
（1）某同学正确连接电路后，闭合开关，移动滑动变阻器的滑片P，发现电流表示数为0，电压表有示数，则出现故障的原因可能是_____．
（2）排除故障后，调节滑动变阻器，当电压表的示数为4V时，电流表的示数如图（乙）所示为_____A，电阻Rx的阻值为_____Ω．
（3）进行了多次实验，测出了Rx的阻值．
（4）后来小明设计了另一种测量电阻的方案，电路如图丙所示，方案中定值电阻的阻值为R0，步骤如下：
①断开开关S2，闭合开关S、S1，电压表示数为U1；
②断开开关S1，闭合开关S、S2，电压表示数为U2，则电阻Rx的阻值表达式为Rx＝_____．
参考答案
一、单选题（本大题共10小题，共30分）
1、B
【解析】
滑动变阻器是通过改变电阻线的长度来改变电阻大小，从而逐渐改变电路中的电流．
故B正确，ACD错误；
2、C
【解析】
A. 摩托车安装消声器是从噪声的产生防治噪声，属于在声源处减弱噪声，不符合题意；
B. 禁止汽车鸣笛是在声音的产生处减弱噪声，不符合题意；
C. 用吸音材料来装饰内墙是在传播过程中减弱噪声，符合题意；
D. 机场地勤要佩戴耳罩，是为了在人耳处减弱噪声，不符合题意；
3、A
【解析】
A、将湿衣服晾在通风向阳处，既提高了温度又加快了空气流动，从而加快了蒸发，符合题意；
B、把新鲜的蔬菜装入保鲜袋中，控制了蔬菜的表面积和上方空气流动速度，可减慢蒸发，不合题意；
C、给盛有酒精的瓶子加盖，控制了酒精的表面积和上方空气流动速度，可减慢蒸发，不合题意；
D、春季植树时剪除大量枝叶，可减小蒸发的面积，从而减慢蒸发，不合题意。
4、B
【解析】
题意可知,小铭始终是匀速下滑,处于平衡状态,所以,摩擦力与重力是一对平衡力,大小均与重力相同．因此f1=f2,故A错误；
小铭的体重为G，支架横杆到地面的高度为h，小明第一次顺着竖直的杆从杆顶匀速下滑到地面，第二次沿比杆粗糙的绳从杆顶匀速下滑到地面，都是重力做功，
所做的功W1=W2=Gh，故B正确；
小铭做功的功率,根据P=的知识可得,所做的功一样,所用时间越短,功率越大,故P1>P2，故C错误．
小铭两次下滑的摩擦力相等，第一次比第二次需要的时间短，据P=Fv可知，P1′P2′．故D错误．
5、D
【解析】
试题分析：要解答本题需掌握：化石能源即不可再生能源，生活中常见的化石能源有哪些．本题主要是考查学生对常见的化石能源的而理解和掌握．是中招的热点．
A、核能、生物质能、水能，在这三类能源中，核能是不可再生能源，但生物质能、水能是可再生能源．故A不正确．
B、电能、汽油、柴油，在这三类能源中，汽油和柴油是化石能源，但电能不是．故B不正确．
C、太阳能、地热能、风能都属于可再生能源．故C不正确．
D、煤、石油、天然气都是化石能源．故D正确．
故选D
考点：能源的分类．
点评：本题主要是考查学生对常见的化石能源的而理解和掌握．是中招的热点．
6、B
【解析】
由题意可知，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，由此可知其原理是通电导体在磁场中受力而运动；
A．电磁起重机是利用电磁铁工作的，故A错误；
B．电风扇的主要部件是电动机，是利用通电导体在磁场中受力而运动的原理工作的，故B正确；
C．发电机的工作原理是电磁感应现象，故C错误；
D．电铃是利用电磁铁来工作的，故D错误．
7、A
【解析】
A. 动力为F，过支点O向动力作用线画垂线即为动力臂L，故A正确；B. 力臂L与F的作用线不垂直，故B错误；C. 力臂是指O点到F作用线的垂线段，而图中的L是F作用线的一部分，故C错误；D. 图中的力臂没有过支点O向动力作用线画垂线，故D错误．故选A.
点睛：根据力臂的画法，过支点作力的作用线的垂线段，对各个选项逐一分析即可．
8、A
【解析】
在国际单位制中，质量的单位是千克．
9、B
【解析】
密度是物质的特性，决定于物质的种类、状态和温度，与质量、体积无关，故A错误；
物体所做的功与所用时间之比叫功率，即功率反映的是物体做功的快慢，功率越大做功越快，故B正确；
水的比热容较大，但水吸收热量的多少还与质量及升高的温度有关，故C错误；
汽油和柴油都是热机，使用不同的燃料，热值是不同；汽油机和柴油机的效率也是不同的，故D错误．
10、D
【解析】
A. 根据凸透镜的成像规律可知：借助放大镜看地图时，地图到放大镜的距离应小于一倍焦距，故A错误；
B. 投影仪能使物体在屏幕上成倒立、放大的实像，而不是正立的，故B错误；
C. 照相时，要使所拍摄景物的像变大，可增大像距，使像变大，即将照相机的镜头靠近被拍摄物体，故C错误；
D. 凹透镜对光有发散作用 ，近视眼镜利用了这一点，使光线延迟会聚，使像成在视网膜上，故D正确．
二、多选题（本大题共3小题，共12分）
11、ABD
【解析】
A．光线由玻璃进入空气时，折射角大于入射角，故A正确；
B．如图由一点发出的光线，经过凸透镜的折射后，相比入射光线会聚了，故正确；
C．重力的方向始终竖直向下，故图中重力的画法错误；
D．根据安培定则判断，右手握住螺线管，四指弯曲指向电流的方向，则大母指的指向即为螺线管的磁场方向，即左端为N极，右端为S极，D正确．
12、BC
【解析】
A．竖直匀速下落的跳伞运动员，质量不变，速度不变，动能不变，高度减小，重力势能减小，机械能包括动能和势能，机械能减小，故A错误；
B．竖直上抛的物体，受到竖直向下的重力和竖直向下的阻力，由同一直线上二力的合成可知合力的方向竖直向下，与运动的方向相反，故B正确；
C．竖直上抛的小球达到最高点速度为零时，小球只受重力的作用，因此合力不为零，故C正确；
D．他对电梯的压力和电梯对他的支持力，两个力作用在不同物体上，所以不是一对平衡力，故D错误．
13、ABD
【解析】
A．用磁感线可以描述磁场的强弱，磁感线越密集的地方，磁场越强，故A正确；
B．电磁铁应用了电流的磁效应，而电磁起重机的主要部件是电磁铁，因此电磁起重机利用了电流的磁效应；故B正确；
C．导体中产生感应电流的条件是：闭合电路、在磁场中做切割磁感线运动，缺一不可；所以导体在磁场中运动，不一定会产生感应电流，故C错误；
D．扬声器是将电信号转化成声信号，即其内部有磁铁和线圈，当线圈中通过变化的电流时，该线圈会在磁场中受力而有规律的振动，进而产生声音，故受利用通电导线在磁场中受力的作用的原理工作的，故D正确．
三、填空题（本大题共5小题，共10分）
14、晶体 90 方向 3600
【解析】
（1）晶体有固定的熔化温度，而非晶体没有．该物质图象上BC段与时间轴平行的直线，表示该物质在熔化过程中不断吸热，温度保持不变，因此该物质为晶体．DE段表示该液体沸腾时吸热但温度不再升高，此时的温度90℃，即为这种物质的沸点；
（2）实验过程中，热量由火焰传递给水，热量不能从水传递给火焰，说明能量在转移的过程中具有方向性；
（3）由图可知，CD段，t0=50℃，t=90℃，液态物质由第6min到第8min内吸收的热量为：Q=cm（t-t0）=3×103J/（kg•℃）×0.02kg×（90℃-50℃）＝2400J；该物质的熔化过程经历了3min，吸收热量为Q吸=×3min＝3600J．
15、小于；4.2×103
【解析】
（1）甲乙两种液体液体质量相等、初温相同、用两个完全相同的加热器加热时间相同时吸热也相同，利用热量的计算公式分析比热容关系；
（2）已知物体的质量、初温和末温、吸收的热量，利用求物质的比热容。
【详解】
（1）由题可知，同一加热器加热时间相同时，即两种液体吸收的热量相同，甲的温度升高的高；根据可知，在质量相等、初温相同、吸热也相同的情况下，比热容小的物质升温快；所以，甲的比热容小，乙的比热容大；
（2）根据比热容的定义式得，乙液体的比热容：
；
16、0.6 0.2
【解析】
一束平行主光轴的光束通过凸透镜会聚F点后又射向平面镜，则凸透镜的焦点在平面镜前面，当用眼睛观察镜子时，感觉光束似乎是从M点处射来的，则焦点（镜前光线的会聚点）为物点，M为像点；而物体在平面镜中成像时，物像关于平面镜对称，根据平面镜成像特点作出凸透镜的焦点F，如图所示：
光束会聚处F和M点的距离s=2×0.3m=0.6m；焦距是焦点到光心的距离，则凸透镜的焦距：f=0.5m-0.3m=0.2m。
17、：= ＞ ＞
【解析】
由图中可知，木块两次都进行匀速直线运动，拉力等于滑动摩擦力，滑动摩擦力相等，拉力F相等，即F1＝F1．（1）从图象中可以判断出，第①次的运动速度v较大，根据公式P＝Fv，当拉力相等时，速度越大，拉力的功率越大，即P1>P1．物体的动能与质量和速度有关，质量一定，因为第一次速度大所以第一次的动能较大，即El＞E1．
18、流速大，压强小惯性
【解析】
因为列车行驶时，车外的空气流速大、压强小；车内的空气流速小、压强大。车内的气压大于车外的气压，压强差就把窗帘压向车外。
客车急刹车时，车子受到阻力作用而停下来，但人由于惯性，要保持原来的速度继续向前运动，所以车内的乘客会向前倒。
四、计算题（本大题共3小题，共29分）
19、（1）3.36×104J；（2）37.3%；（3）1.13×104J．
【解析】
（1）一个标准大气压下水的沸点为100℃，即需将水加热至100℃，水吸收的热量：Q吸＝cm（t﹣t0）＝4.2×103J/（kg•℃）×0.1kg×（100℃﹣20℃）＝3.36×104J；（2）3g酒精完全燃烧释放的热量：Q放＝mq＝3×10﹣3kg×3.0×107J/kg＝9×104J；酒精灯烧水的热效率：η＝×100%＝×100%≈37.3%；（3）1g 100℃的水汽化成同温度的水蒸汽需要吸收2.26×103J的热量，则5g 100℃的水汽化成同温度的水蒸汽需要吸收的热量：Q＝5g×2.26×103J/g＝1.13×104J．
点睛：（1）知道水的质量、水的比热容和水的温度变化，根据Q吸＝cm（t﹣t0）求出水吸收的热量；（2）知道酒精的热值和质量，根据Q放＝mq求出酒精完全燃烧释放的热量；水吸收的热量和酒精完全燃烧放出热量的比值即为烧水的效率；（3）根据1g 100℃的水汽化成同温度的水蒸汽需要吸收的热量求出5g的水完全汽化成同温度水蒸气所需要吸收的热量．
20、（1）4.55A（2）130s（3）450Ω（4）150Ω
【解析】
(1)由图甲所示电路可以知道，工作电路是通路，加热器处于加热状态。受控电路电源电压为220V，加热器的规格“220V 1000W”，此时加热器在额定电压下工作，其电流为：
(2) 恒温箱内空气温度从25℃升高到65℃需要吸收的热量为：
设加热器需正常工作时间为t，则放出的热量为W=Pt（其中P=1000W），
根据已知列方程如下：80%×Pt=1.04×105J，计算得t=130s；
(3) 若要使恒温箱内可获得上限为100℃的“恒温”，欲使电流达到0.04A的最高衔接电流，控制电路的电阻应该为，读图乙可知100℃时热敏电阻的阻值为400Ω，所以可变电阻R此时调节为：900Ω－400Ω－50Ω=450Ω；
(4) 当获得最高温度为50℃时，欲使电流达到0.036A的最低释放电流，控制电路的电阻应该为，读图乙可知50℃时热敏电阻的阻值为800Ω，所以可变电阻R此时调节为：1000Ω－800Ω－50Ω=150Ω；
21、（1）1.3A 3.6V；(2) 1.72W；(3) 2.25A 1V
【解析】
（1）两开关都断开时，R1与R3串联，电路中的电流为：
，
即电流表示数为1.3A；
电压表测量R3两端的电压为：
（2）两开关都断开时，R1与R3串联，电路中的电流为1.3A，电阻R1消耗的电功率是：
（3）两开关都闭合时，R1与R2并联，电压表被短路，所以示数为1．
干路电流为：
，
即电流表的示数为：2.25A．
五、作图题（本大题共2小题，共4分）
22、
【解析】解：因为热气球在竖直方向加速上升时，受到重力和浮力的作用，所以浮力大于重力，过热气球的重心，分别沿竖直向下和竖直向上的方向画一条带箭头的线段，用字母表示出来即可。如下图所示：
点睛：重力的方向竖直向下，浮力的方向竖直向上，由于热气球加速上升，因此受到浮力大于重力。
23、
【解析】
反向延长力F画出力F的作用线，再由O向F的作用线作垂线段，即为该力的力臂L，如图所示：
六、实验探究题（本大题共3小题，共15分）
24、左 34 5 正 68 丙
【解析】
(1) ①将天平放在水平桌面上并将游码归零后，若指针静止时位置如图A所示，则应将平衡螺母向左端调节；
②物体的质量：
m=20g+10g+4g=34g．
③合金块的体积：
V=15mL-10mL=5mL=5cm3.
④同种合金块质量与体积的关系图像如图D所示，由图像可知，合金块质量与体积成正比．
⑤由②③可知，合金块的体积V1=5cm3，质量m1=34g．若合金块的体积为V2=10 cm3，则质量m2有：
V1:V2=m1:m2，
；
（2）因为水的密度小于合金块的密度，则其质量与体积的比值小，在合金曲线下方，对比甲图可知当减去容器质量后水的密度曲线应与甲曲线平行，所以水的质量与体积的关系图线应是丙．
25、电阻 0.2 电阻一定时，导体中的电流与导体两端电压成正比 变大 将滑片向右移动，使电压表的示数保持不变
【解析】
（1）探究电流与电压的关系时，需保持电阻不变；根据图乙可知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.2A；
（2）根据表中数据可知，导体的电阻值保持不变，导体两端的电压增大，相对应的导体中的电流也增大，且电压增加几倍，电流也增加几倍，故得结论：电阻一定时，导体中的电流与导体两端的电压成正比；
（3）究电流与电阻的关系时，需保持电阻两端电压不变，因为串联电路起分压作用，因此将10Ω的定值电阻换成了15Ω时，定值电阻两端电压变大；又因为串联电路两端电压等于各部分电压之和，因此要保持定值电阻两端电压不变，需增大滑动变阻器两端电压，因此下一步将滑片向右移动，使电压表的示数不变，并读取电流表的示数，记录数据．
26、定值电阻RX断路0.58
【解析】
（1）小灯泡不亮，电流表示数为零，电压表有示数，说明电压表并联部分断路，原因是定值电阻RX断路；
（2）图乙知，电流表的量程为0～0.6A，分度值为0.2A，示数为0.5A，则：I＝＝＝8Ω；
（3）根据电路图知：
断开开关S2，闭合开关S、S1，电压表测量电阻Rx两端的电压，电压表示数为U1；
断开开关S1，闭合开关S、S2，电压表测量电源电压，电压表示数为U2，
流过电路的电流：I＝，
由欧姆定律得RX的阻值：RX＝＝．
电压/V
1
2
3
电流/A
0.1
0.3
