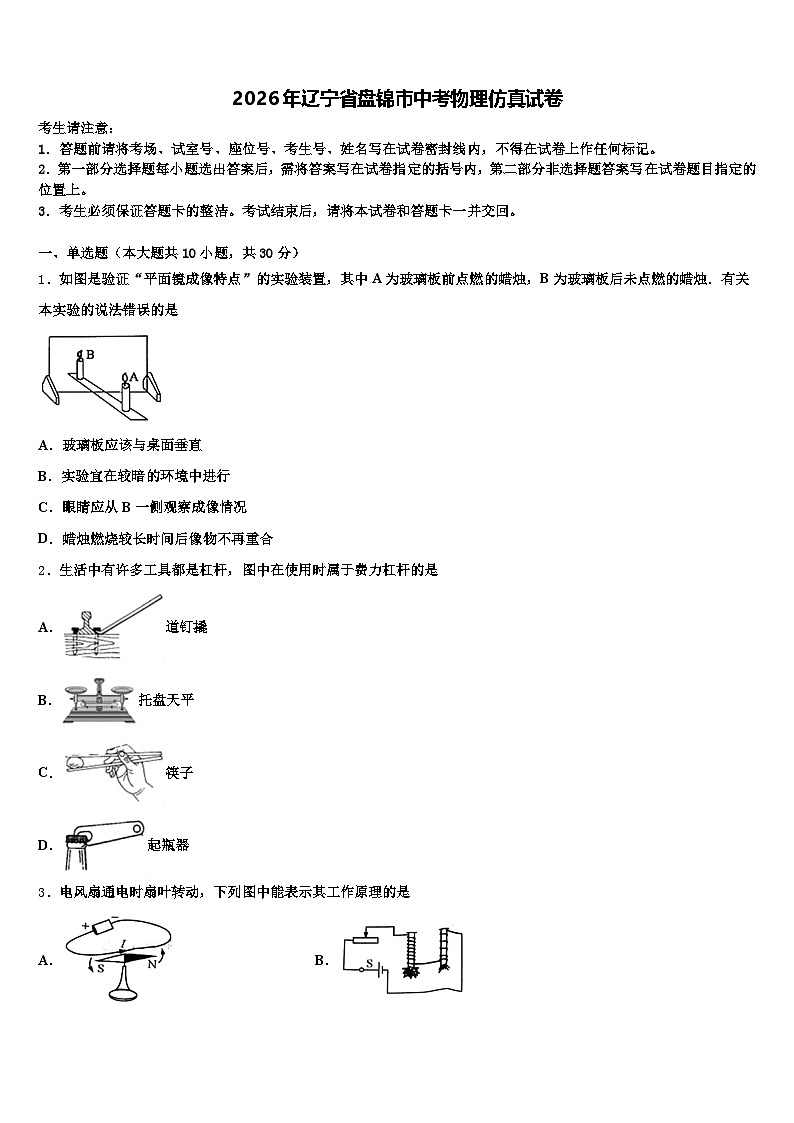

2026年辽宁省盘锦市中考物理仿真试卷（含答案解析）

这是一份2026年辽宁省盘锦市中考物理仿真试卷（含答案解析），共19页。试卷主要包含了考生必须保证答题卡的整洁，下列说法正确的是，下列物理量最接近实际的是等内容，欢迎下载使用。
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单选题（本大题共10小题，共30分）
1．如图是验证“平面镜成像特点”的实验装置，其中A为玻璃板前点燃的蜡烛，B为玻璃板后未点燃的蜡烛．有关本实验的说法错误的是
A．玻璃板应该与桌面垂直
B．实验宜在较暗的环境中进行
C．眼睛应从B一侧观察成像情况
D．蜡烛燃烧较长时间后像物不再重合
2．生活中有许多工具都是杠杆，图中在使用时属于费力杠杆的是
A．道钉撬
B．托盘天平
C．筷子
D．起瓶器

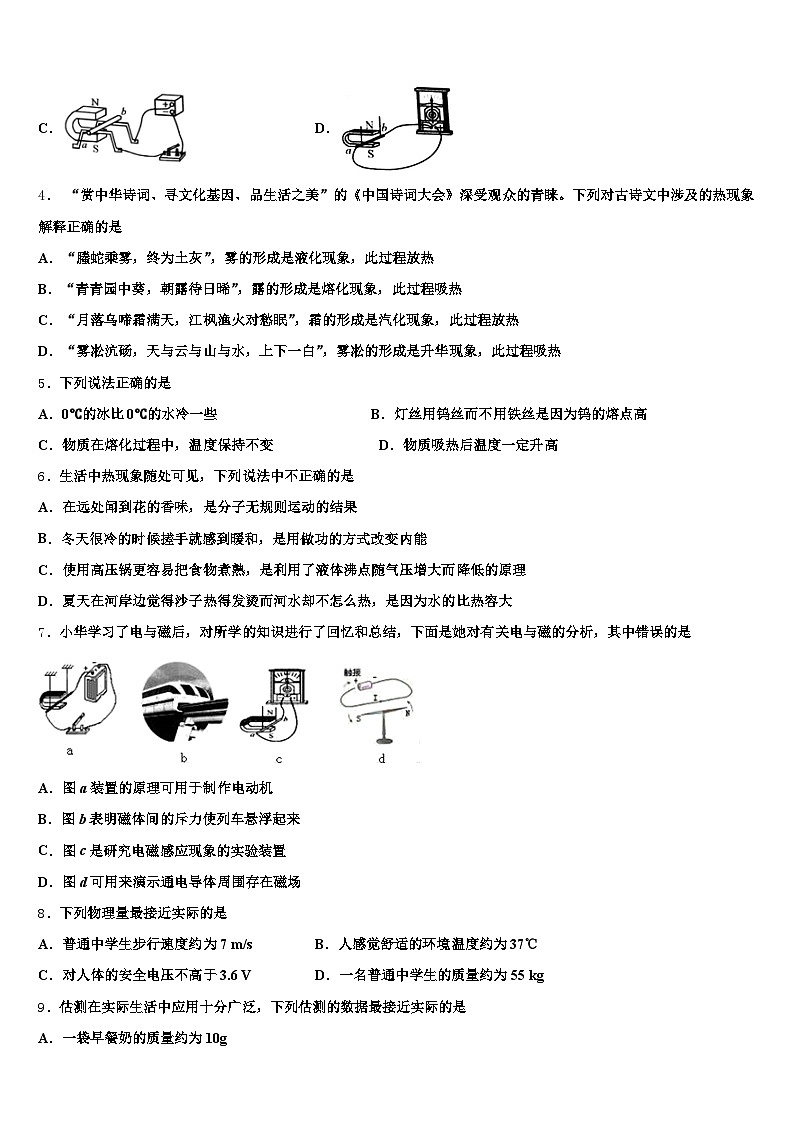

3．电风扇通电时扇叶转动，下列图中能表示其工作原理的是
A．B．
C．D．
4． “赏中华诗词、寻文化基因、品生活之美”的《中国诗词大会》深受观众的青睐。下列对古诗文中涉及的热现象解释正确的是
A．“螣蛇乘雾，终为土灰”，雾的形成是液化现象，此过程放热
B．“青青园中葵，朝露待日晞”，露的形成是熔化现象，此过程吸热
C．“月落乌啼霜满天，江枫渔火对愁眠”，霜的形成是汽化现象，此过程放热
D．“雾凇沆砀，天与云与山与水，上下一白”，雾凇的形成是升华现象，此过程吸热
5．下列说法正确的是
A．0℃的冰比0℃的水冷一些 B．灯丝用钨丝而不用铁丝是因为钨的熔点高
C．物质在熔化过程中，温度保持不变 D．物质吸热后温度一定升高
6．生活中热现象随处可见，下列说法中不正确的是
A．在远处闻到花的香味，是分子无规则运动的结果
B．冬天很冷的时候搓手就感到暖和，是用做功的方式改变内能
C．使用高压锅更容易把食物煮熟，是利用了液体沸点随气压增大而降低的原理
D．夏天在河岸边觉得沙子热得发烫而河水却不怎么热，是因为水的比热容大
7．小华学习了电与磁后，对所学的知识进行了回忆和总结，下面是她对有关电与磁的分析，其中错误的是
A．图a装置的原理可用于制作电动机
B．图b表明磁体间的斥力使列车悬浮起来
C．图c是研究电磁感应现象的实验装置
D．图d可用来演示通电导体周围存在磁场
8．下列物理量最接近实际的是
A．普通中学生步行速度约为7 m/sB．人感觉舒适的环境温度约为37℃
C．对人体的安全电压不高于3.6 VD．一名普通中学生的质量约为55 kg

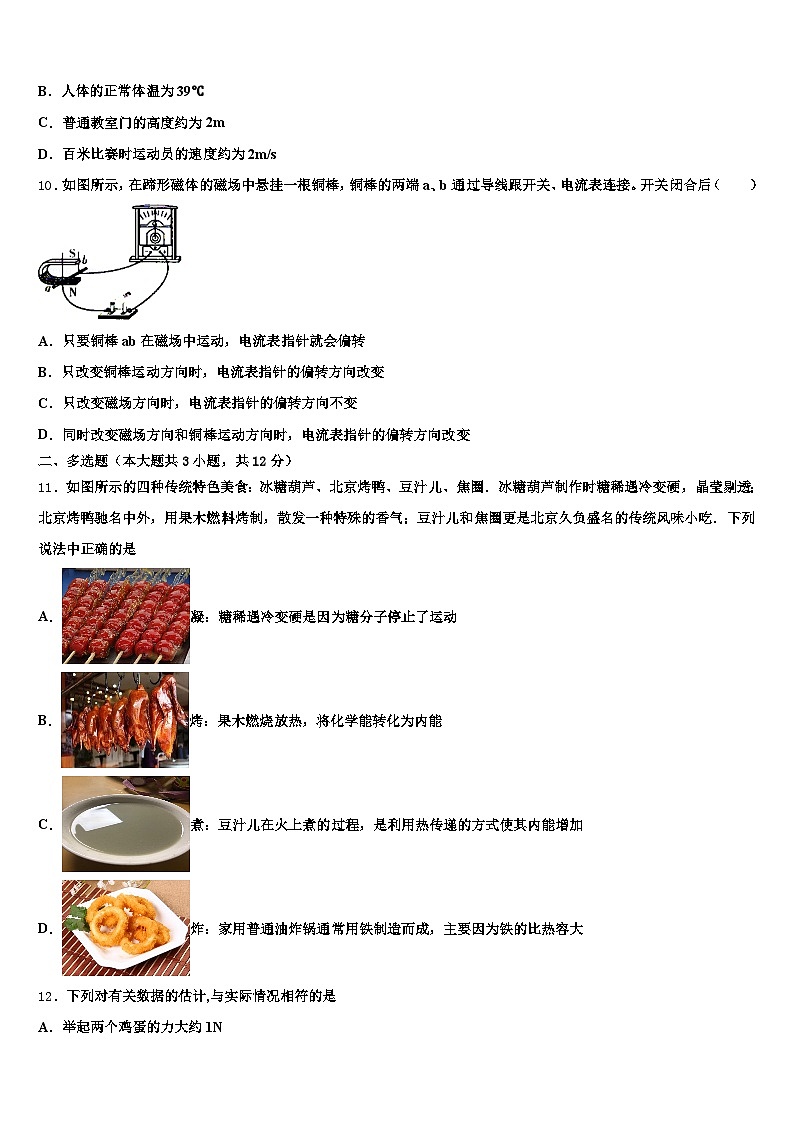

9．估测在实际生活中应用十分广泛，下列估测的数据最接近实际的是
A．一袋早餐奶的质量约为10g
B．人体的正常体温为39℃
C．普通教室门的高度约为2m
D．百米比赛时运动员的速度约为2m/s
10．如图所示，在蹄形磁体的磁场中悬挂一根铜棒，铜棒的两端a、b通过导线跟开关、电流表连接。开关闭合后（ ）
A．只要铜棒ab在磁场中运动，电流表指针就会偏转
B．只改变铜棒运动方向时，电流表指针的偏转方向改变
C．只改变磁场方向时，电流表指针的偏转方向不变
D．同时改变磁场方向和铜棒运动方向时，电流表指针的偏转方向改变
二、多选题（本大题共3小题，共12分）
11．如图所示的四种传统特色美食：冰糖葫芦、北京烤鸭、豆汁儿、焦圈．冰糖葫芦制作时糖稀遇冷变硬，晶莹剔透；北京烤鸭驰名中外，用果木燃料烤制，散发一种特殊的香气；豆汁儿和焦圈更是北京久负盛名的传统风味小吃．下列说法中正确的是
A．凝：糖稀遇冷变硬是因为糖分子停止了运动
B．烤：果木燃烧放热，将化学能转化为内能
C．煮：豆汁儿在火上煮的过程，是利用热传递的方式使其内能增加
D．炸：家用普通油炸锅通常用铁制造而成，主要因为铁的比热容大
12．下列对有关数据的估计,与实际情况相符的是
A．举起两个鸡蛋的力大约1N
B．对人体的安全电压不高于36V
C．电视机的额定功率约1000
D．电压力锅的直径约为30cm
13．某同学在“探究凸透镜成像规律”实验时，点燃的蜡烛、凸透镜、光屏在光具座上的位置如图甲所示，该小组同学根据实验记录，绘制了物体离凸透镜的距离u跟实像到透镜的距离v之间的关系（如图乙），下列说法正确的是（ ）
A．实验中所用到的透镜焦距为20cm
B．甲图实验位置中在光屏上能够成倒立放大的实像
C．在甲图基础上将透镜移至到45cm处，要想再次得到清晰的像，可以将光屏向左移动
D．如将甲图中的透镜移至到65cm的位置，此时成像情况与照相机成像相同
三、填空题（本大题共5小题，共10分）
14．在如图所示的斜面上，一工人用200N的拉力，将一重为240N的物体，从底端匀速拉到顶端，用时6s，则此过程的物体受到的拉力______________斜面对物体的摩擦力（选填“大于”、“等于”、“小于”），拉力做功的功率为_______W，物体所受到的摩擦力大小为___________N．
15．如图所示，当光从水中斜射入空气中时，在分界面同时发生反射和折射，反射角____入射角，折射角____入射角(以上两空均填“大于”“等于”或“小于”)，当入射角增大到一定程度时，折射角会先到达90°，入射角继续增大时，便没有了____(选填“反射光线”或“折射光线”)，光纤通信就是利用了此原理来减少光在传播过程中的能量损失．
16．如图所示，一个重5.4N，体积为2×10-4m3的金属块用细线挂在弹簧测力计下，浸没水中后金属块受到的浮力是______N，此时弹簧测力计的示数是______N．该金属的密度是______kg/m3（g=10N/kg，ρ水=1.0×103kg/m3）．
17．阅读《共享单车》后回答。
共享单车
骑自行车出行有很多益处，不仅可以节能减排、缓解交通压力，而且骑车时，人需要消耗体能，可以强身健体。一个成年人在水平路面上骑车时所受阻力大约20N。
近年来，我国多个城市推出了多种新型共享单车，广州市的许多街道旁也随处可见，如图甲所示，这种单车外观结构简单，单车的质量约25kg，比普通自行车质量要大些。
单车的车锁内集成了嵌入式芯片、GPS定位模块和SIM卡等，便于监控单车的具体位置和状态。其工作原理如图乙所示。用户可使用手机下载单车APP，查看并找到单车的位置，然后用手机扫描车身上的二维码，通过手机网络发送电磁波到云端请求解锁，云端收到请求后识别该车辆并发送解镇指令，单车执行解锁指令自动开锁，用户便可以开始骑行，手机AP就显示计时、计价等信息。此外，当用户在骑行过程中踩动脚踏板，可将机械能转化为电能，为车内蓄电池充电，以满足单车定位和自动开锁等过程中的用电需要。
请根据上述材料，回答下列问题
（1）此种单车和手机之间是利用_____传递信息的，若此种单车使用的GPS信号的频率是1800GHz，而手机中蓝牙通信信号（电磁波）的频率是25GHz，则该GPS信号的波长_____手机蓝牙通信信号的波长（选填“大于“或“小于”）。
（2）单车在骑行过程中可将机械能转化为电能，是利用_____现象实现的。乐乐某次扫码后骑行8km，耗时30min，此次骑行的平均速度为_____km/h。
（3）一个成年人在水平路面上以正常的速度保持匀速骑行半小时，消耗的能量最接近_____。
A．2×103J B．2×105J C．2×107J D．2×109J
（4）乐乐放学回家途中把自行车骑得飞快，妈妈看见后警告他说“以后骑自行车慢点，不然很危险”，是因为质量一定时，速度越大，_____越大，行驶中危险性大。
18．如图，温度计的示数为_____℃。
四、计算题（本大题共3小题，共29分）
19．某小汽车的质量为1.8t，在平直的公路上进行百米加速测试时的v–t图像如图所示，测试过程中，汽车速度从0加速到90km/h时行驶的路程是100m。假设测试过程中汽车所受到的阻力始终为重力的0.2倍，汽车发动机的功率恒定不变。（g取10N/kg）求:
在0～10s内汽车的平均速度是多大?10s以后汽车发动机产生的牵引力是大?汽车发动机的功率是多少?在0～10s内汽车发动机产生的牵引力所做的功是多少?
20．图甲是芳芳家某型号电热加湿器的原理图,下表丙为其部分技术参数．R1、R2为发热电阻,不考虑温度对电阻的影响,且R2=3R1,S为旋转型开关,1、2、3,4为触点,，通过旋转开关S可实现“关”“低档”高档”之间的切换（低档为小功率加热，高档为大功率加热）
（1）求加湿器处于低档位置时的发热功率;
（2）某次使用加温器工作时,加湿器注水仓中加注冷水已达到最大注水量．如图乙所示是该次使用加湿器工作30min的图象,请计算加湿器在高档正常工作时消耗的电能．如果电阻R1在此次高档加热时产生的热量全部被水吸收,可以使注水仓中冷水的温度升高多少℃?[计算结果保留整数,水的比热容为4.2×10３J/（kg·℃]
（3）一天,芳芳断开家中其他所有用电器,只接通加湿器在低加热,发现家中如图丁所的电能表的转盘在5min内转了27圈,求此时电阻R１的实际加热功率是多少?
21．小峻家中有一个浴足盆，其部分铭牌信息如图甲所示，如图乙为溶足盆的工作电路，R1、R2均为电热丝，当开关S接a、b触点时，溶足盆的挡位不同。求：
额定加热电流是多少；R1的阻值为多少；在用电高峰期，小峻关闭家中其它用电器，只让浴足盆通电，使其处于加热状态电能表（如图丙所示）的圆盘转了30转，则浴足盆加热的实际电功率为多少W。
五、作图题（本大题共2小题，共4分）
22．如图所示，物体A置于小车上，随小车一起在平直路面上向右运动．当小车遇物体B受阻停止后，物体A在小车上仍向右运动，且速度越来越慢，请在图中画出这一过程中物体A在水平方向所受力的示意图（忽略空气阻力）．
23．图中的OA是光从空气斜射到水面，经水面反射的一条光线，请作出它对应的入射光线和入射光线对应的折射光线．
（_______）
六、实验探究题（本大题共3小题，共15分）
24．小明连接了如图甲所示的电路来“探究电流跟电压的关系”，电源电压为6V不变。
(1)请在图甲中接错的那根导线上打“×”，再画出正确的接线。实验中，滑动变阻器除了保护电路外，另一个作用是：_____；实验所测数据如上表所示，分析数据可得出结论：在电阻一定时，通过导体的电流与其两端电压成_______。接着，小明用如图乙所示装置“探究产生感应电流的条件”：
①闭合开关，若导体AB不动，左右移动磁体，电路中___________(选填“有”或“无”)感应电流，此过程中的能量转化是：___________。
②如果将电流表换成___________，可以用来“探究磁场对通电导体的作用”。
25．在探究“导体电流与电阻关系”的实验中，创新小组的同学们利用阻值不同的定值电阻和电流表、电压表、滑动变阻器、电源、开关各一个和导线若干进行了探究。
（1）用笔画线代替导线，将实验电路连接完整。
（____）
每次更换电阻后，都需要通过调节滑动变阻器，使_____，然后记录电流表示数。
（2）小明同学经过正确操作后，将收集到的数据填入表格中，他收集多组数据的目的是_____。分析实验数据后，可以得出的结论是：_____。
（3）小聪同学又发现另有一个定值电阻Rx的阻值模糊不清了，她想测出它的阻值，但发现电流表坏了。请你帮助她利用其他器材设计一个测出Rx阻值的电路图。
（_____）
26．“测量小灯泡的电功率”的实验电路图如图甲所示，电源电压恒为6 V，小灯泡的额定电压为2.5 V．
请用笔画线代替导线将图乙中的实物连接完整．现有滑动变阻器R1（5 Ω 0.3 A）和R2（50 Ω 1 A），实验时应选用滑动变阻器________；闭合开关S前，应将滑动变阻器的滑片P滑到端________（填“A”或“B”）；闭合开关后，小明发现小灯泡不亮，但电流表和电压表均有示数，接下来他首先应该操作的是_____（填序号）；
A．检查电路是否开路
B．检查电路是否短路
C．移动滑动变阻器的滑片，观察小灯泡是否发光实验过程中，移动滑动变阻器的滑片P的同时，眼睛应注视________（填序号）；
A．电压表示数 B．电流表示数 C．滑动变阻器滑片调节滑片P至某位置时，小灯泡恰好正常发光，此时电流表示数如图丙所示，则小灯泡的额定功率为___W；
图丁是小明根据实验数据绘制的小灯泡的电流与电压关系图象．由图象可知，小灯泡的阻值随电压的增大而________（选填“增大”“减小”或“不变”）．
参考答案
一、单选题（本大题共10小题，共30分）
1、C
【解析】
A．实验时玻璃板如果不竖直，不论怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合，就无法验证像的位置和大小，所以玻璃板应与水平桌面垂直放置．故A正确；
B．在比较明亮的环境中，明亮的光线会干扰人的视线，在较黑暗的环境中，蜡烛是最亮的，蜡烛射向平面镜的光线最多，反射光线最多，进入人眼的光线最多，感觉蜡烛的像最亮．所以该实验最好在较暗的环境中进行，故B正确；
C．寻找蜡烛A的像的位置时，眼睛应在蜡烛A一侧观察，在蜡烛B的一侧不能看到蜡烛A的像；故C错误；
D．平面镜所成的像，物像等大，蜡烛燃烧较长时间后像物不再重合，故D正确．
2、C
【解析】
结合图片和生活经验，判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆
【详解】
A.道钉撬在使用过程中，动力臂大于阻力臂，是省力杠杆；
B．托盘天平在使用过程中，动力臂等于阻力臂，不省力也不费力；
C. 核桃夹在使用过程中，动力臂小于阻力臂，是费力杠杆；
D. 起瓶器在使用过程中，动力臂大于阻力臂，是省力杠杆．故选C.
3、C
【解析】
A . 是奥斯特实验，小磁针发生偏转说明通电导体周围有磁场，不符合题意；
B. 是研究电磁铁的磁性强弱的影响因素，不符合题意．
C. 电路中有电源，通电线圈或导体受到磁场力的作用发生运动，是电动机的工作原理，符合题意；
D. 在外力作用下使导体运动，切割磁感应线，电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，不符合题意．
电风扇是利用了通电导体在磁场中受到力的作用的原理．
4、A
【解析】
A、雾是空气中的水蒸气遇冷液化为液态的小水滴，附着在植被表面，液化放热，故A正确；
B、露是空气中的水蒸气遇冷液化为液态的小水滴，液化放热，故B错误；
C、霜是空气中的水蒸气遇冷凝华为固体的冰晶，附着在建筑物或植被表面，凝华放热，故C错误；
D、雾凇是空气中的水蒸气遇冷凝华为固体的冰晶，附着植被表面，凝华放热，故D错误。
5、B
【解析】
A、0℃的任何物质的温度都一样，冷热程度一样，故A错误。
B、灯丝用钨丝就是因为它的熔点高，不容易烧断，故B正确。
C、晶体的熔化过程中，温度不变，但非晶体的熔化过程中，温度升高，故C错误。
D、晶体的熔化过程，虽然吸热，但温度不变，所以物质吸热后温度不一定升高，故D错误。
故选B。
牢记晶体熔化时吸热，温度不变的特征，是考试中非常容易考试到的知识之一，一定要能利用此特点解决实际问题。
6、C
【解析】
A、我们能闻到花的香味是因为分子在做无规则运动，故A正确，不符合题意；
B、搓手时，我们通过克服摩擦力做功，将机械能转化为内能，即通过做功改变了内能，故B正确，不符合题意；
C、使用高压锅更容易把食物煮熟，是利用了液体沸点随气压增大而增大的原理，故C错误，符合题意；
D、水的比热容比沙子的比热容大，吸收相同的热量，水的温度变化小、沙子的温度变化大，所以觉得沙子热得发烫而河水却不怎么热，故D正确，不符合题意。
7、B
【解析】
A、当闭合开关后，导体运动，说明通电导体在磁场中受力的作用，图a可用于制作电动机；正确；
B、b图为磁悬浮列车，世界上磁悬浮列车有两种悬浮形式，图b中是利用异名磁极相互吸引工作的；错误；
C、当导体运动时，电流表的指针会发生偏转，即会产生感应电流，故图c是研究电磁感应现象的实验装置；正确；
D、此实验是奥斯特实验，故图d说明了电流的周围存在磁场．正确．
8、D
【解析】
对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．
【详解】
A、普通中学生正常步行的速度在1.1m/s左右，故A错误；
B、人体正常体温在37℃左右，感觉舒适的温度在23℃左右，故B错误；
C、对人体的安全电压不高于36 V，故C错误；
D、成年人的质量在65kg左右，中学生的质量比成年人小一些，在55kg左右，故D正确．
故选D．
9、C
【解析】
A．一袋早餐奶的体积是220mL，质量约为230g左右，故A错误；
B．人体的正常体温是36.8℃，体温39℃已经是发高烧的温度，故B错误；
C．正常人的身高在1.70m左右，教室门的高度要高于正常人的身高，教室门的高度约2m，故C正确；
D．运动员跑一百米大约用时为10s左右，速度v===10m/s，故D错误．
10、B
【解析】
（1）产生感应电流的条件：闭合电路中的部分导体，在磁场中做切割磁感线运动，就会产生感应电流．（2）感应电流的方向与导体运动方向和磁场方向有关．
【详解】
A. 产生感应电流的条件：闭合电路的一部分导体在磁场中做切割磁感线运动，电路中产生感应电流。只有铜棒在磁场中做切割磁感线运动时，才能产生感应电流，电流表指针才会偏转，故A错误；BCD、感应电流的方向与导体运动方向有关，也与磁场方向有关，只改变铜棒运动方向或磁场方向，电流表指针的偏转方向发生改变，同时改变导体运动方向和磁场方向，电流表指针的偏转方向不变，故B正确，CD错误。故选B.
二、多选题（本大题共3小题，共12分）
11、BC
【解析】
A．糖稀遇冷变硬是因为物质的状态发生了变化，不是分子停止了运动，故A错误；
B．果木燃烧放热，果木的化学能转化为内能，故B正确；
C．豆汁儿在火上煮的过程中，会吸收热量，是通过热传递来改变内能的，故C正确；
D．锅一般用铁制造，主要是利用铁具有良好的导热性，与其比热容无关，故D错误．
12、ABD
【解析】
A. 两个鸡蛋的质量约100g=0.1kg．托起两个鸡蛋的力在F=G=mg=0.1kg10N/kg=1N．故A正确；
B．加在人体两端的电压越高，流过人体的电流越大，到一定程度就会有危险，经过大量的实验证明只有不高于36V的电压对人体是安全的，故B正确；
C. 电视机的额定功率约100W，故C错误；
D. 一根筷子的长度在25cm左右，压力锅的直径略大于此数值，在30cm左右．故D正确．
13、BD
【解析】
根据题中“在“探究凸透镜成像规律”实验时，以及u-v关系图像”可知，本题考查凸透镜成像规律及其应用。根据凸透镜成像规律进行分析判断。
【详解】
A．由u-v关系图像可知，u=v=20cm，故该透镜的焦距，故A错误。
B．甲图中，物距小于像距，在光屏上能够成倒立放大的实像，故B正确。
C．在甲图基础上将透镜移至到45cm处，则物距u=45cm-35cm=10cm=f，此时在光屏上不能成像，故C错误。
D．如将甲图中的透镜移至到65cm的位置，则u=65cm-35cm=30cm＞2f，此时成倒立、缩小的实像，是照相机的成像原理，故D正确。
三、填空题（本大题共5小题，共10分）
14、大于 100 40
【解析】
因为将物体从斜面底端拉到顶端时，需要克服物体的重力和物体与斜面间的摩擦力，所以此过程中物体受到的拉力大于斜面对物体的摩擦力；
∵拉力做功为：W=Fs=200N3m=600J，
∴拉力做功的功率为：P===100W．
这个过程中，拉力做的有用功为：W有用=Gh=240N2m=480J,
则克服摩擦所做的额外功为：W额= W W有用=600J480J=120J,
因此物体所受到的摩擦力大小为:F===40N．
15、等于 大于 折射光线
【解析】
当光从水中斜射入空气中时，在分界面同时发生反射和折射，反射角等于入射角，折射角大于入射角(以上两空均填“大于”“等于”或“小于”)，当入射角增大到一定程度时，折射角会先到达90°，入射角继续增大时，便没有了折射光线，只有反射了，这种反射叫全反射，光纤通信就是利用了此原理来减少光在传播过程中的能量损失．
16、2 3.4 2.7×103
【解析】
将它浸没到水中时，所受浮力是：F浮=ρ水gV排=1×103 kg/m3×10N/kg×2×10-3 m3 =2N；则测力计的示数是：F=G-F浮=5.4N-2N=3.4N；金属块的质量是：m=G/g=5.4N/10N/kg=0.54kg，金属块的密度：ρ=m/V=0.54kg/2×10-4 m3=2.7×103 kg/m3
17、电磁波 小于 电磁感应 16 B 动能
【解析】
（1）由短文内容可知，此种单车和手机之间是利用电磁波传递信息的；
由c＝λf得，电磁波的波长：λ＝，由于电磁波传播速度不变，即频率越高，波长越小，因为1800GHz＞2.4GHz，该GPS信号的波长小于手机蓝牙通信信号的波长；
（2）此种单车的第一代，在骑行过程中可将机械能转化为电能，是利用电磁感应现象实现的；
乐乐骑行的平均速度为：v＝＝＝16km/h；
（3）一个成年人在水平路面上骑车时的速度大约是4m/s，
由v＝可得，速骑行半小时行驶的路程：s＝vt＝4m/s×0.5×3600s＝7200m，
已知成年人在水平路面上骑车时所受阻力大约 20N，
成人在水平路面上骑车时，每秒钟平均消耗的能量等于人克服阻力所做的功，
即每秒钟平均消耗的能量为：W＝fs＝20N×7200m＝144000J＝1.44×105J，与2×105J 比较接近，故选B；
（4）质量一定时，速度越大，动能越大，行驶中危险性大。
18、﹣11
【解析】
由图知：10℃之间有10个小格，所以分度值为1℃；温度计的示数20℃在10℃下面，所以是零下，此时的温度为﹣11℃。
四、计算题（本大题共3小题，共29分）
19、（1）10m/s；（2）3600N；9104W（3）9105J
【解析】
（1）由题可知s0=100m,t0=10s
在010s内汽车的平均速度
v0===10m/s；
（2）由图可知，10s后汽车做匀速直线运动，速度v=90km/h=25m/s；
G=mg=1.8103kg10N/kg=1.8104N；
F阻=0.2G=
根据二力平衡条件可得，牵引力：F=F阻=3600N；
则汽车的功率为：
P===Fv=3600N25m/s=9104W；
（3）由题知，汽车以恒定的功率在平直的公路上做直线运动，
在0~10s内汽车发动机产生的牵引力所做的功：
W=Pt=9104W10s=9105J。
20、（1）100W （2）14 （3）120W
【解析】
（1）由电路图可知，开关接2、3时电路为两电阻串联电路，开关置于3、4时只有R1连入电路，比较两种情况下电路中的总电阻，根据P=可知其功率关系，功率大的加热状态，否则为保温状态；
（2）水箱装满水时水的体积和水箱的容积相等，根据m=ρV求出水的质量，根据W=Pt求出加热30min水吸收的热量，不考虑热损失W=Q吸，根据Q吸=cm△t求出水升高的温度．
（3）根据题意求出转27圈消耗的电能，根据P=求出点加热器实际加热功率．
【详解】
（1）由图甲知，开关S接“1、2”时电路断路为关；“2、3”时两电阻串联，接“3、4”时只有R1接入电路，电源电压一定，由P＝可知，接“2、3”时电阻最大，为低档，接“3、4”时电阻最小，为高档；由图乙知，高档功率可得R1的阻值：R1＝＝121Ω；由题知，R2＝3R1，低档发热功率：P低＝＝100W；（2）由图乙知，工作30min时，其中高档10min，低档20min，所以加湿器在高档正常工作时消耗的电能：W＝W高＝P高t高＝400W×10×60s＝2.4×105J．高档加热时产生的热量全部被水吸收即W高耗＝Q水＝2.4J,解得14.（3）电能表表盘上的参数2700r/kw.由题意得电能表的转盘在5min内转了27圈消耗的电能Wkwh kw∙h, 此时电阻R１的实际加热功率P0.12kw120W.
21、 (1)4A (2)429Ω (3)600W
【解析】
本题考查了电功率公式、串联电路电阻特点以及利用电能表参数计算电能等，正确分析电路确认加热和保温状态电路连接方式是解题的关键。由电路图，根据分析浴足盆的工作状态，根据电路特点和电功率公式计算两电阻的阻值；由电能表表盘知：3000r/kW•h表示每消耗1kW•h的电能，电能表的表盘就转过3000r；可求30转消耗的电能，根据公式求出浴足盆加热的实际电功率。
【详解】
（1）由表中数据知，浴足盆的额定加热功率880W，
由可得，额定加热电流：；
（2）由电路图知，S接b时只有R2接入电路中，电路中电阻较小，电源电压一定，由可知，此时电路的功率较大，为加热状态； S接a时两电阻串联，电路中电阻较大，功率较小，为保温状态。
由欧姆定律可得R2的阻值：，
保温状态下，由串联电路的特点和可得总电阻：，,
则R1＝R总﹣R2＝484Ω﹣55Ω＝429Ω；
（3）由图丙可知，电能表上标有3000r/kW•h，3000r/kW•h表示每消耗1kW•h的电能，电能表的表盘就转过3000r，
则表盘转过30转时，浴足盆消耗的电能：，
此时浴足盆加热的实际电功率：。
答：（1）额定加热电流为4A；（2）R1的阻值为429Ω；（3）在用电高峰期，浴足盆加热的实际电功率为600W。
五、作图题（本大题共2小题，共4分）
22、
【解析】
当小车遇物体B受阻停止后，物体A由于惯性在小车上仍向右运动，所以受到小车对其向左的摩擦力，且速度越来越慢．
23、
【解析】
过反射点垂直于水面作出法线，根据反射角等于入射角，画出入射光线，再由折射定律作出折射光线，使折射角小于入射角．如下图所示：
六、实验探究题（本大题共3小题，共15分）
24、 改变定值电阻两端的电压和通过它的电流 正比 有 机械能转化为电能 电源
【解析】
(1)原电路中，电流表与电阻并联，电压表串联在电路中是错误的，电流表应与电阻串联，电压表与电阻并联，如下所示：
(2)因为该实验是探究电流和电压的关系的，所以需要移动滑动变阻器的滑片来改变定值电阻两端的电压和通过它的电流；横向分析这些数据，电压是原来的几倍，通过的电流也为原来的几倍，可以得出结论是：电阻不变时，电流与电压成正比；
(3)①左右移动磁体，导体和磁场相互切割，所以会有感应电流产生，该过程中机械能转化为电能；
②如果将电流表换成电源，闭合开关后电流流过导体棒，导体棒受安培力作用，可以观察磁场对通电导体的作用。
25、 定值电阻两端的电压不变 得出普遍性的结论 电压不变时，电流与电阻成反比
【解析】
（1）电压表与电阻并联，如下图所示：
研究电流与电阻关系，要控制电阻的电压不变，故每次更换电阻后，都需要通过调节滑动变阻器，使定值电阻两端的电压不变，然后记录电流表示数；
（2）他收集多组数据的目的是得出普遍性的结论；纵向比较表中数据，电阻为原来的几倍，通过的电流为原来的几分之一，即电压不变时，电流与电阻成反比。
（3）用一个定值电阻R0和两个开关，如图连接电路图：
只闭合S2，电压表测电源电压，只闭合S1，电压表测待测电阻的电压，根据串联电路的规律及欧姆定律可得出待电阻大小。
26、 R2 B C A 0.95 增大
【解析】
（1）测量小灯泡的电功率，应将电压表并联在小灯泡两端，根据小灯泡的额定电压为2.5V，电压表需选用0~3V量程；连图如下：
（2）由串联电路特点和欧姆定律可得，小灯泡正常发光时，变阻器连入阻值：
，
因此应选用滑动变阻器R2；
（3）闭合开关S前，应将滑动变阻器的滑片P置于阻值最大位置，故滑片P滑到B端．
（4）闭合开关后，小明发现小灯泡不亮，但电流表和电压表均有示数，说明电路是连通的，灯泡不发光可能是实际功率太小，所以应移动滑动变阻器的滑片，观察小灯泡是否发光，故答案为C。
（5）实验过程中，移动滑动变阻器的滑片P，使电压表示数为2.5V时，小灯泡正常发光。因此，眼睛应注视电压表示数，故答案为A。
（6）由图丙可知，电流表选用0~0.6A量程，分度值为0.02A，因此示数为0.38A；所以小灯泡额定功率：
P额=U额I=2.5V×0.38A=0.95W。
（7）由图丁可知，小灯泡的阻值随电压的增大而增大。
R=10Ω
电压U/V
1
2
3
4
电流I/A
0.1
0.2
0.3
0.4
实验序号
R/Ω
U/A
I/A
1
5
1.5
0.30
2
10
1.5
0.15
3
15
1.5
0.10
