营口市2026年中考物理四模试卷（含答案解析）

这是一份营口市2026年中考物理四模试卷（含答案解析），共17页。试卷主要包含了考生要认真填写考场号和座位序号，下列说法正确的是等内容，欢迎下载使用。

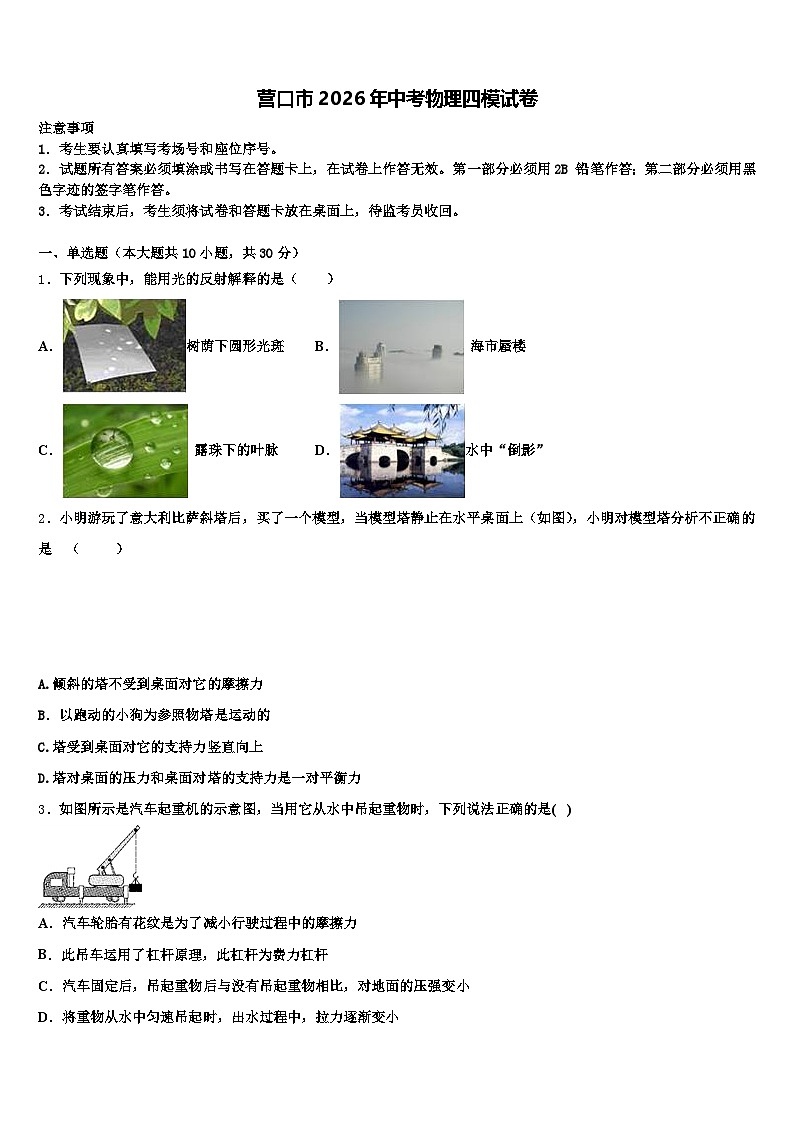

1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、单选题（本大题共10小题，共30分）
1．下列现象中，能用光的反射解释的是（ ）
A．树荫下圆形光斑B． 海市蜃楼
C． 露珠下的叶脉D．水中“倒影”
2．小明游玩了意大利比萨斜塔后，买了一个模型，当模型塔静止在水平桌面上（如图），小明对模型塔分析不正确的是 （ ）
A.倾斜的塔不受到桌面对它的摩擦力
B．以跑动的小狗为参照物塔是运动的
C.塔受到桌面对它的支持力竖直向上
D.塔对桌面的压力和桌面对塔的支持力是一对平衡力
3．如图所示是汽车起重机的示意图，当用它从水中吊起重物时，下列说法正确的是( )
A．汽车轮胎有花纹是为了减小行驶过程中的摩擦力
B．此吊车运用了杠杆原理，此杠杆为费力杠杆
C．汽车固定后，吊起重物后与没有吊起重物相比，对地面的压强变小
D．将重物从水中匀速吊起时，出水过程中，拉力逐渐变小

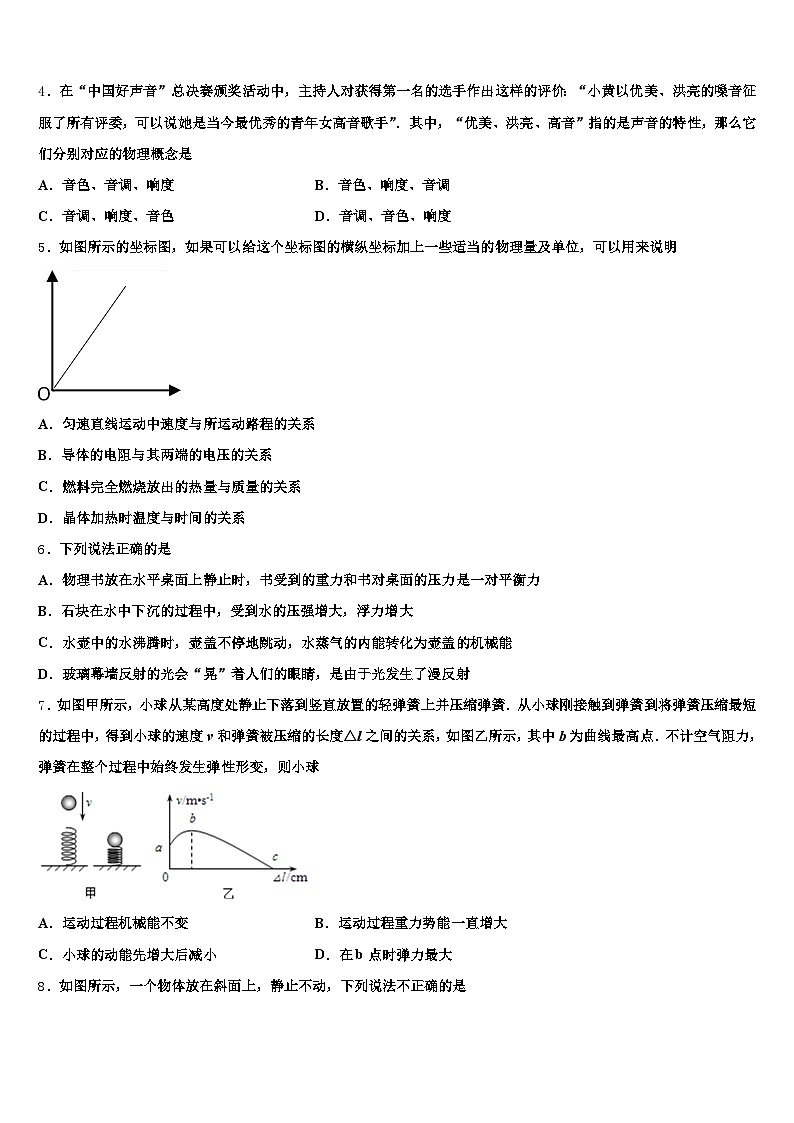

4．在“中国好声音”总决赛颁奖活动中，主持人对获得第一名的选手作出这样的评价：“小黄以优美、洪亮的嗓音征服了所有评委，可以说她是当今最优秀的青年女高音歌手”．其中，“优美、洪亮、高音”指的是声音的特性，那么它们分别对应的物理概念是
A．音色、音调、响度B．音色、响度、音调
C．音调、响度、音色D．音调、音色、响度
5．如图所示的坐标图，如果可以给这个坐标图的横纵坐标加上一些适当的物理量及单位，可以用来说明
A．匀速直线运动中速度与所运动路程的关系
B．导体的电阻与其两端的电压的关系
C．燃料完全燃烧放出的热量与质量的关系
D．晶体加热时温度与时间的关系
6．下列说法正确的是
A．物理书放在水平桌面上静止时，书受到的重力和书对桌面的压力是一对平衡力
B．石块在水中下沉的过程中，受到水的压强增大，浮力增大
C．水壶中的水沸腾时，壶盖不停地跳动，水蒸气的内能转化为壶盖的机械能
D．玻璃幕墙反射的光会“晃”着人们的眼睛，是由于光发生了漫反射
7．如图甲所示，小球从某高度处静止下落到竖直放置的轻弹簧上并压缩弹簧．从小球刚接触到弹簧到将弹簧压缩最短的过程中，得到小球的速度v和弹簧被压缩的长度△l之间的关系，如图乙所示，其中b为曲线最高点．不计空气阻力，弹簧在整个过程中始终发生弹性形变，则小球
A．运动过程机械能不变B．运动过程重力势能一直增大
C．小球的动能先增大后减小D．在b点时弹力最大

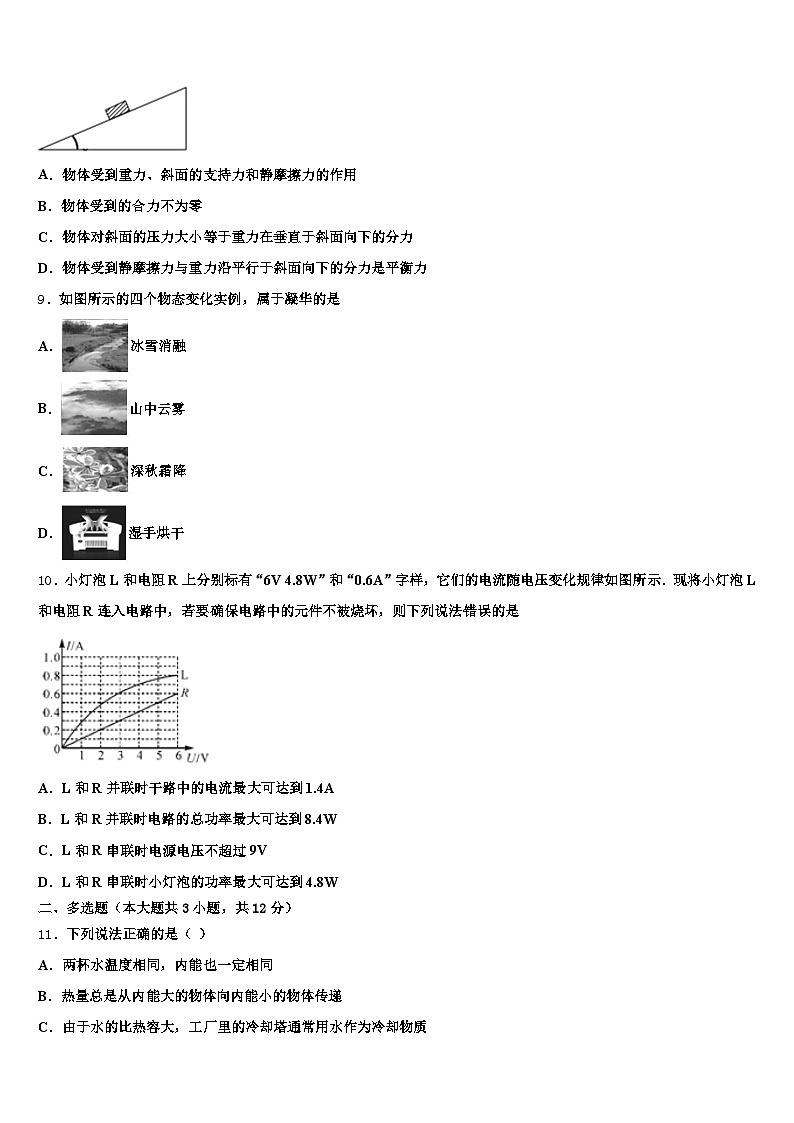

8．如图所示，一个物体放在斜面上，静止不动，下列说法不正确的是
A．物体受到重力、斜面的支持力和静摩擦力的作用
B．物体受到的合力不为零
C．物体对斜面的压力大小等于重力在垂直于斜面向下的分力
D．物体受到静摩擦力与重力沿平行于斜面向下的分力是平衡力
9．如图所示的四个物态变化实例，属于凝华的是
A．冰雪消融
B．山中云雾
C．深秋霜降
D．湿手烘干
10．小灯泡L和电阻R上分别标有“6V 4.8W”和“0.6A”字样，它们的电流随电压变化规律如图所示．现将小灯泡L和电阻R连入电路中，若要确保电路中的元件不被烧坏，则下列说法错误的是
A．L和R并联时干路中的电流最大可达到1.4A
B．L和R并联时电路的总功率最大可达到8.4W
C．L和R串联时电源电压不超过9V
D．L和R串联时小灯泡的功率最大可达到4.8W
二、多选题（本大题共3小题，共12分）
11．下列说法正确的是（ ）
A．两杯水温度相同，内能也一定相同
B．热量总是从内能大的物体向内能小的物体传递
C．由于水的比热容大，工厂里的冷却塔通常用水作为冷却物质
D．质量、初温相同的水和煤油放出相同热量后，水的温度高于煤油的温度
12．如图所示，下列设备没有利用连通器原理的是
A．盆景自动给水装置
B．三峡船闸
C．乳牛自动喂水装置
D．活塞式抽水机
13．做凸透镜成像实验，当蜡烛距透镜15cm时，在光屏上成放大的像，则下列说法正确的是
A．蜡烛距透镜45cm时，一定成缩小的实像
B．蜡烛距透镜20cm时，一定成放大的实像
C．蜡烛距透镜18cm时，可能成放大的实像
D．蜡烛距透镜6cm时，一定成放大的虚像
三、填空题（本大题共5小题，共10分）
14．我国首艘自主建造的国产航母﹣﹣OOIA型航空母舰可搭载不少于36架歼﹣15舰载机，与之前的“辽宁舰”相比更具战斗力．若在海上试验中某舰载机飞离OOIA型航空母舰时，该航空母舰所受浮力将_____（选填“变大”、“变小”或“不变”）；此时相对于航空母舰，该飞离的舰载机是_____（选填“运动”或“静止”）的．
15．如图所示，当电源电压为4V时，电压表的示数为1V；当电源电压增加到12V时，电流表的示数为1A．则电阻R1=_______Ω，R2=_______Ω．
16．1kW•h的电能可以使“220V 40W”的电灯正常工作_____h。
17．一节可充电的五号电池，上面标有电压为1.5V，容量为2000mA•h，它充满电后，可以储存的电能是_____J，在充电过程中，电池将电能转化为_____能储存。
18．为了丰富市民业余文化生活，我市开展了露天电影走进社区活动．准备放映时，画面超出了整个屏幕，如果你是放映员应将放映机______（选填“远离”或“靠近”）屏幕，同时要______（选填“增大”或“减小”）镜头与胶片间的距离．
四、计算题（本大题共3小题，共29分）
19．体重为500N的同学用一根绳子通过甲图所示的滑轮组能够提起重力为400N的物体A，此时绳子达到最大承受力（若物体再增重绳子将断裂），不计绳重和摩擦。求：
（1）如甲图所示，将物体A匀速提高2m，对物体做的有用功是多少？
（2）若在（1）中提升物体A时，滑轮组的机械效率为80%，脚与地面的总接触面积为4×10﹣2m2，则人对地面的压强是多少？
（3）该同学仍用这根绳子和滑轮，组成如乙图所示的滑轮组，利用它从水中缓慢匀速地提起一个边长为0.2m的正方体B（不计水的阻力），当提到B的下表面所受水的压强为1.5×103Pa时，绳子断裂，则在绳子断裂的瞬间，物体B在水中受到的浮力是多少？
（4）正方体B的密度是多少？（计算结果用科学记数法表示，并保留到小数点后一位）
20．科技小组的同学设计了如图甲所示的恒温箱温控电路，它包括控制电路和受控电路两部分，用于获得高于室温、且温度在一定范围内变化的“恒温”。其中控制电路电源电压为12V，R为可变电阻，R1为热敏电阻（置于恒温箱内），热敏电阻阻值随温度变化的关系如图乙所示，继电器线圈电阻R0为50Ω．已知当控制电路的电流达到0.02A时，继电器的衔铁被吸合；当控制电路的电流减小到0.015A时，衔铁会被释放。加热器的规格是“220V 1000W”，恒温箱内部空间大小是2m3，空气的密度是1.29kg/m3，比热容是103 J/（kg·℃）。
如图甲所示状态，通过加热器的电流是多少？ 加热器产生的热量有80%转化为恒温箱内空气的内能，若使恒温箱内空气温度从25℃升高到35℃，加热器需要正常工作多长时间？若要使恒温箱内可获得上限为40℃的“恒温”， 则应将可变电阻R的阻值调节到多大？这时恒温箱内的下限温度是多少？
21．如图所示，光滑带槽的长木条AB（质量不计）可以绕支点O转动，木条的A端竖直细线连接在地板上，OA＝0.6m，OB＝0.4m。在木条的B端通过细线悬挂一个长方体木块C，C的密度为0.8×103kg/m3，B端正下方放一盛满水的溢水杯。现将木块C缓慢浸入溢水杯中，当块浸入水中一半时，从溢水口处溢出0.5N的水，杠杆处于水平平衡状态，然后让质量为300g的小球从B点沿槽向A端匀速运动，经4s的时间系在A端细绳的拉力恰好等于0，（忽略细线的重力，g取10N/kg）求：
木块C受到细线的拉力；小球刚放在B端时A端受到细线的拉力；小球的运动速度。
五、作图题（本大题共2小题，共4分）
22．如图所示，电路连接正确，通电后小磁针指向如图所示（涂黑端表示N极）. 请在图中标出电源的“＋”、“—”极，并画出螺线管的绕法（至少三圈）.
23．如图是使用手机和自拍扦进行自拍时的示意图，将自拍杆看作一个杠杆，O为支点，请在图中画出自拍杆所受的阻力F2和F1的力臂L1．（不考虑自拍杆的重力）
（___）
六、实验探究题（本大题共3小题，共15分）
24．在探究“凸透镜成像的规律”的实验中：
（1）如图甲所示是小明通过实验得到的凸透镜的像距v和物距u关系的图象。由图象可知凸透镜的焦距是_____cm。
（2）把蜡烛放在距凸透镜16cm处时，如图乙所示，在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、_____的实像
（3）实验完成之后，小明把自己的近视眼镜放在蜡烛与凸透镜之间，如图丙所示，因为近视眼镜对光有发散作用，所以光屏上原来清晰的像变得模糊了，若想在光屏上重新得到清晰的烛焰像，在不改变蜡烛和凸透镜位置的情况下，应将光屏_____凸透镜
25．为了探究“水的沸腾”，小明组装了如图所示的实验装置。
（1）安装实验器材时，调节石棉网达到合适高度，目的是_____；读数时，小明发现A点有小水珠影响读数，请你提出一个改进的办法_____。
（2）图乙是小明和小红根据实验数据绘制的水温随时间变化的图象，请你根据该图象写出两个信息：_____；_____。
26．小明用压岁钱为妈妈买了一只银手镯作为生日礼物（如题图甲所示），他想通过测量密度实验判断手镯是不是纯银制成的。
调节天平平衡时小明发现指针指在分度盘中央刻度线的左侧，他应该把平衡螺母往_____调；小明设计出测手镯密度的步骤：
A．用调节好的天平分别测出手镯的质量为m和小容器的质量m1
B．把手镯轻放入溢水杯中
C．用小容器接住溢出来的水，并用天平测出小容器和水的总质量为m2
D．在溢水杯中装满水
正确的测量顺序是：_____，手镯密度的表达式为ρ镯＝_____（已知水的密度为ρ水）小明在实验过程中发现，由于手镯的体积不大，溢水杯溢出的水太少而造成实验误差较大，于是，他采用另外一种方法按以下步骤进行：
①用调节好的天平测出手镯的质量为31.5g
②在烧杯内放适量的水，待天平平衡后如图乙所示，则其总质量为_____g；
③用细绳拴住手镯，把它悬挂浸没烧杯水中（不碰杯壁和杯底），调节天平重新平衡，读数为69.6g，从而可以算出手镯的体积是_____cm3；
④计算出这只手镯的密度为_____kg/m3，将此数据与纯银的密度进行对比并得出结论（g取10N/kg，ρ水＝1.0×103kg/m3）
参考答案
一、单选题（本大题共10小题，共30分）
1、D
【解析】
A．树荫下的光斑是太阳光通过树叶间的缝隙照射到地面形成的，是小孔成像现象；故A错误；
B．海市蜃楼是由于光线透过密度不均匀的空气产生折射而形成的；故B错误；
C．露珠下的叶脉看起来又大又清晰，是因为露珠和凸透镜的形状相似，起到了放大的作用，也是由于光的折射造成的；故C错误；
D．平静的湖面相当于一面平面镜，水中的“倒影”和平面镜成像一样，属于光的反射形成的；故D正确．
2、D
【解析】
试题分析：由于斜塔在水平方向上静止不动，所以不受摩擦力的作用，故A正确；塔相对于狗的位置在不断发生变化，所以塔是运动的，故B正确；塔在竖直方向上受力平衡，在竖直方向上受竖直向下的重力，和竖直向上的支持力，故C正确；塔对桌面的压力和桌面对塔的支持力分别作用在两个不同的物体上，所以不是平衡力，故D错误；应选D。
【考点定位】力和运动
3、B
【解析】
A．汽车轮胎上做有凹凸不平的花纹，是在压力一定时，通过增大接触面的粗糙程度的方法增大摩擦力，故A错误；
B．吊臂在使用过程中动力臂小于阻力臂，是费力杠杆，故B正确；
C．汽车固定后，吊起重物后与没有吊起重物相比，对地面的压力增大，接触面积不变，根据公式p=F/S可知对地面压强变大，故C错误；
D．货物在出水过程中受到竖直向下的重力和竖直向上的拉力、浮力，满足G=F+F浮 ，出水过程中浮力减小，重力不变，所以拉力变大，故D错误。
4、B
【解析】
音色是发声体所特有的声音特色，“优美”是指音色美；“洪亮”指声音的响度大，响度与振幅有关；“高音”是指音调高；音调与振动的频率有关，频率越大，音调越高．所以它们分别对应的物理概念是音色、响度、音调．故B正确为答案．
5、C
【解析】
如图的图像，为正比例图像，即表示一个量与另一个量成正比．
A．匀速直线运动中速度是不变的，即速度随运动路程没有变化，画出图像应为水平线，故不可以表示；
B．导体的电阻是导体本身的属性，由材料、粗细和长度决定，与其两端的电压无关，所以不能表示；
C．根据可知，燃料完全燃烧放出的热量与质量成正比，可以用此图像来表示，横坐标为质量，纵坐标为热量即可；
D．晶体加热时温度先升高，达到熔点后，吸热温度不变，全部熔化为液体后，温度再升高，画出图像中间也有水平的一段，故不能表示．
6、C
【解析】
A．物理书放在水平桌面上静止时，书受到的重力和书对桌面的压力作用在不同的物体上，不是一对平衡力，故A错误；
B．因为石块在水中不断下沉，所处的深度不断增加，所以压强不断增加；根据阿基米德定律，F浮＝ρ液V排g，石块在水中不断下沉的过程中，V排是不变的，所以石块受到的水浮力是不变的。故B错误；
C．壶中水沸腾时产生大量的蒸汽，随着水蒸气压力不断增大就会推动壶盖跳动，是水蒸汽的内能能转化为壶盖的机械能，故C正确；
D．光的反射分镜面反射和漫反射，玻璃幕墙反射的光会“晃”着人的眼睛，是由于光发生了镜面反射，故D错误。
7、C
【解析】
A、从小球刚接触到弹簧到将弹簧压缩最短的过程中，不计空气等阻力，小球的机械能不断转化为弹簧的弹性势能，弹簧的弹性势能不断增大，小球的机械能一直在减小，故A错误；
B、小球在下落过程中，高度一直减小，重力势能一直减小，故B错误；
C、据图乙可知，小球的速度先变大，后变小，所以小球的动能先变大，后变小，故C正确；
D、在上述过程中，小球受竖直向上的弹力、竖直向下的重力．开始时，重力大于弹力，合力向下，小球速度越来越大．随弹簧压缩量的增大，弹力越来越大，当弹力与重力相等时，合力为零．小球再向下运动，弹力大于重力，合力向上，小球速度减小，当在c点时，弹簧的形变最大，弹力最大，弹性势能最大，故D错误．
8、B
【解析】
AB、物体静止在斜面上，物体受重力、支持力和静摩擦力平衡，物体受到的合力为零，故A正确、B不正确；
C、物体对斜面的压力等于重力在垂直于斜面方向上的分力，但是这两个力不是同一个力．故C正确．
D、物体受到静摩擦力与重力沿平行于斜面向下的分力大小相等、方向相反、作用在同一个物体上，作用在同一条直线上，是平衡力．故D正确．
9、C
【解析】
A、冰雪“消融”是冰化成水的过程，是熔化现象，故A不符合题意；
B、雾时水蒸气变成小水珠是液化现象，故B不符合题意；
C、霜是空气中的水蒸气遇冷凝华形成的冰晶，故C符合题意；
D、湿手烘干，是液态水变成水蒸气是汽化现象，故D不符合题意．
10、D
【解析】
(1)灯泡的额定电压UL=6V,电阻R允许通过的最大电流IR,=0.6A,
由图象可以知道,电阻两端允许所加的最大电压UR=6V,,
因为并联电路中各支路两端的电压相等,所以L和R并联时,电路中的最大电压:
U=UL= UR=6V,
由图象可以知道,通过L的电流IL=0.8A ,
因为并联电路中干路电流等于各支路电流之和,所以干路中的最大电流:
I=IL+IR=0.8A+0.6A=1.4A,所以A选项正确的；
电路的最大总功率:
P=UI=6V×1.4A=8.4W，所以B选项是正确的；
(2)因为串联电路中各处的电流相等,且IL,=0.8A,IR=0.6A,
所以L和R串联时,电路中的最大电流:I′=IR=0.6A
由图象可以知道,L两端的电压UL′=3V,
因串联电路中总电压等于各分电压之和,所以电源的最大电压:
U′=UL′+UR=3V+6V=9V,所以C选项是正确的;
小灯泡的最大功率:
PL′=UL′I′=3V×0.6A=1.8W,故D错误，符合题意
二、多选题（本大题共3小题，共12分）
11、CD
【解析】
A．内能与物体的质量、状态、温度有关，所以两杯水的温度相同，如果质量不同，内能也不同，A错误；
B．热量总是从高温物体传到低温物体，高温物体的内能不一定大，低温物体的内能不一定小，所以B错误；
C．由于水的比热容较大，所以相同质量的水和其他物质相比，升高相同的温度时，水吸热多，冷却效果好，所以用水作为冷却物质，C正确；
D．根据公式，质量相同的水和煤油放出相同热量后，，，而，相同，所以，D正确。
12、AD
【解析】
上端开口下端连通的容器，就是连通器；盆景的自动给水装置，瓶子上端没有开口，底部虽然相互连通，但不是连通器，是利用大气压工作的，故A符合题意；打开船闸的一端，船闸里的水位逐渐与外面相等，外面的船就可以开进船闸。然后把这一端船闸关闭。然后打开另一端的船闸，船闸里的水位逐渐与外面相等，船就可以开到另一端去，所以，是利用了连通器的原理，故B不符合题意；乳牛自动喂水器构成了上端开口、下端连通的容器，利用了连通器的原理，故C不符合题意；活塞式抽水机是利用大气压的原理来工作的，不属于连通器，故D符合题意。
13、ACD
【解析】
根据题中“做凸透镜成像实验，当蜡烛距透镜15cm时，在光屏上成放大的像，则下列说法正确的是”可知，本题考查凸透镜成像规律及其应用。明确物距与焦距的关系是解决此题的入手点；掌握凸透镜成像的规律是解决此题的关键。根据蜡烛距凸透镜15cm时，在光屏上成放大的像，可知2f＞15cm＞f，即15cm＞f＞7.5cm，然后根据蜡烛距凸透镜的距离跟焦距之间的大小关系，可判断凸透镜成像的性质。
【详解】
蜡烛距凸透镜15cm时，在光屏上成放大的像，可知2f＞15cm＞f，即15cm＞f＞7.5cm，
A、焦距15cm＞f＞7.5cm，蜡烛距凸透镜45cm时，物距大于二倍焦距，一定成缩小的像，故A正确。
B、焦距15cm＞f＞7.5cm，蜡烛距凸透镜20cm时，物距可能大于二倍焦距，也可能在二倍焦距和一倍焦距之间，所以可能成放大的实像，也可能成缩小的实像，故B错误。
C、焦距15cm＞f＞7.5cm，蜡烛距凸透镜18cm时，物距可能大于二倍焦距，也可能在二倍焦距和一倍焦距之间，所以可能成放大的实像，也可能成缩小的实像，故C正确。
D、焦距15cm＞f＞7.5cm，蜡烛距凸透镜6cm时，物距小于一倍焦距，一定成放大的虚像，故D正确。
三、填空题（本大题共5小题，共10分）
14、变小 运动
【解析】
舰载机从航母上起飞后，航母的总重力减小，根据漂浮物体的重力等于自身重力可知：此时航母受到的浮力将变小；当舰载机飞离航空母舰时，相对于航空母舰，舰载机是运动的．
15、9 3
【解析】
试题分析：分析电路图可得电路为串联电路，电压表测量R2两端电压；当电源电压为4V时，电压表的示数为1V；可得R1两端电压为3V，由串联分压可知R1:R2=3:1；当电源电压增加到12V时，电流表的示数为1A．由欧姆定律可得总电阻为12V/1A=12Ω；于是可得R1=9Ω；R2=3Ω．
【考点定位】电路计算
16、25
【解析】
电灯正常工作时的功率P＝40W＝0.04kW，
由P＝可得，1kW•h电能可使电灯正常工作的时间：
t＝＝＝25h。
17、1.08×104 化学
【解析】
该电池一次充满电后储存的电能：W＝UIt＝1.5V×2000×10﹣3A×3600s＝1.08×104J；电池的充电和供电是相反的过程，充电时是把电能转化为化学能，放电时是把化学能转化为电能。
18、靠近 增大
【解析】
放映机是根据物距处于f和2f之间时，成倒立、放大的实像的原理制成的．画面超出了整个屏幕，说明画面大了，应增大物距，减小像距，所以将放映机靠近屏幕，同时要增大镜头与胶片间的距离．
故答案为靠近；增大．
【点睛】此题主要考查了凸透镜成像规律的应用，一定熟练掌握成像规律的内容，还考查了成像规律的变化，要搞清像距和物距的关系．
四、计算题（本大题共3小题，共29分）
19、（1）800J（2）6250Pa（3）60N（4）8.9×103kg/m3
【解析】
（1）对物体做的有用功： ；
（2）由得拉力做的总功：，
由甲图可知，n＝2，则绳端移动的距离： ，
由 可得绳端的拉力（由题知绳子达到最大承受力）：，
人对地面的压力：，
人对地面产生的压强： ；
（3）物体B下表面受到水的压力：，
由图乙可知，物体B上表面已经露出水面，根据浮力产生的原因（物体上下表面受到的压力差）可得，物体B受到的浮力： ；
（4）在甲图中，不计绳重和摩擦，拉力 ，则动滑轮的重力： ，
在图乙中，n＝3，在绳子断裂的瞬间，绳端的拉力F仍然为250N，
因拉力，则动滑轮受到向下的拉力：，
根据力的平衡条件可得，物体B所受的重力： ，
物体B的质量：，
物体B的体积： ，
物体B的密度：。
答：（1）如甲图所示，将物体A匀速提高2m，对物体做的有用功是800J；
（2）人对地面的压强是6250Pa；
（3）在绳子断裂的瞬间，物体B在水中受到的浮力是60N；
（4）正方体B的密度是8.9×103kg/m3。
20、（1）4.55A（2）32.25s（3）350Ω 20℃
【解析】
(1)如图甲所示状态，由 得通过加热器的电流： ；
(2)恒温箱内空气的质量：=1.29kg/m3 ×2m3=2.58kg，温度从25℃升高到35℃，吸收的热量： =103 J/（kg·℃）×2.58kg×（35℃-25℃）=2.58×104 J，加热器产生的热量有80%转化为恒温箱内空气的内能，得Pt×80%=Q，1000W×t×80%=2.58×104 J，解得t =32.25s；
(3)当温度达到40℃时，加热电路就要断开，此时继电器的衔铁要被吸合，即控制电路的电流要到达0.02A，根据闭合电路欧姆定律可得 ,由图甲可知，40℃时热敏电阻的阻值为R1=200Ω，所以 ；当控制电路的电流减小到0.015A时，衔铁会被释放，此时，由图甲可知，20℃时热敏电阻的阻值为R1=400Ω，因此这时恒温箱内的下限温度是20℃.
21、（1）0.3N（2）2.2N（3）0.11m/s。
【解析】
（1）溢水杯内盛满水，木块C浸入水中一半时，其受到的浮力：F浮＝G排＝0.5N，由F浮＝ρ液gV排知道，排开水的体积是： ＝5×10﹣5m3；
所以木块C的体积是：VC＝2V排＝2×5×10﹣5m3＝1×10﹣4m3；
所以木块C的重力是：G＝mg＝ρCVCg＝0.8×103kg/m3×1×10﹣4m3×10N/kg＝0.8N，
则B端木块C所受的拉力是：FB＝G﹣F浮＝0.8N﹣0.5N＝0.3N；
（2）小球的质量是：m球＝300g＝0.3kg，
所以小球的重力是：G球＝m球g＝0.3kg×10N/kg＝3N，
小球刚放在B端时，B端受到的力是：3N+0.3N＝3.3N，
由杠杆平衡条件知道，FA×OA＝FB′×OB
则A端受到细线的拉力是： ＝2.2N；
（3）设小球的运动速度为v，则小球滚动的距离s＝vt，当A端的拉力为0时，杠杆再次平衡，此时小球到O点距离是：s′＝s﹣OB＝vt﹣OB＝v×4s﹣0.4m，
由杠杆平衡条件知道，G球×s′＝FB×OB，即：3N×（v×4s﹣0.4m）＝0.3N×0.4m，
解得：v＝0.11m/s。
五、作图题（本大题共2小题，共4分）
22、
【解析】
解答：已知小磁针右端为N极，由磁极间的相互作用规律可知，通电螺线管的左端为S极，右端为N极，由电流表的接线柱可知，电流从螺线管的右端流入，即电源右端为正极，根据安培定则，右手握住螺线管，四指指向电流方向，大拇指指向N极，则线圈的绕法如图所示
23、
【解析】
将自拍杆看作一个杠杆，O为支点，过支点O作动力F1作用线的垂线段，即为F1的力臂L1，自拍杆所受的阻力F2是手机对杆的压力，阻力的方向是竖直向下的，据此画出阻力F2的示意图，如图所示：
六、实验探究题（本大题共3小题，共15分）
24、10 放大 远离
【解析】
（1）由图知，当物距为20cm时，像距也为20cm，根据凸透镜成像的规律，物距等于2倍焦距时，成倒立等大的实像，此时像距与物距相等。所以2f＝20cm，则f＝10cm。
（2）由（1）可知，f＝10cm，把蜡烛放在距凸透镜16cm处时，2f＞u＞f，成倒立、放大的实像；
（3）近视眼镜是凹透镜，凹透镜对光线有发散作用，使原来会聚成像的光线推迟会聚，像远离凸透镜，要用光屏接到清晰的像，应将光屏向右调节，即向远离凸透镜的方向调节，才能使像变清晰。
25、用酒精灯外焰加热 在烧杯上加一个纸板 小明的水先沸腾 明的所用的水初温比小红的高
【解析】
（1）酒精灯需用外焰加热，所以要放好酒精灯，调节石棉网达到合适高度，目的是能够用酒精灯外焰加热；A点的小水珠，是水蒸发时的水蒸气液化成的，为了不影响读数，可以在烧杯上加一个纸板；
（2）由图乙是小明和小红根据实验数据绘制的水温随时间变化的图象知道，小明的水先沸腾，小明的所用的水初温比小红的高 。
26、右 ADCB 66.6 3 10.5×103
【解析】
（1）调节天平平衡时指针指在分度中线的左侧，说明天平左侧偏重，应将平衡螺母向右调。
（2）小明设计出测手镯密度所需的正确步骤为：用调节好的天平分别测出手镯的质量为m和小容器的质量m1——在溢水杯中装满水——把手镯放入溢水杯——用小容器接住溢出来的水，并用天平测出小容器和水的总质量为m2，所以正确步骤顺序应为ADCB。则溢出水的质量m溢出＝m2﹣m1，由ρ＝可得，溢出水的体积为V溢出＝＝，该溢出水的体积即为手镯的体积V，则手镯的密度为ρ＝＝＝。
（3）由乙图知，水和烧杯总质量为m总＝50g+10g+1.6g＝66.6g。将手镯悬挂浸没水中时，由于水给手镯浮力作用，同时手镯就要向下对水施加大小等于浮力的反作用力，使得天平左侧加重，因G排=F浮，所以天平增加的质量为排开水的质量m排＝69.6g﹣66.6g＝3g，由ρ＝可得，排开水的体积为V排＝＝＝3cm3，该排开水的体积即为手镯的体积V，则手镯的密度为ρ＝＝＝10.5g/cm3=10.5×103 kg/m3。
