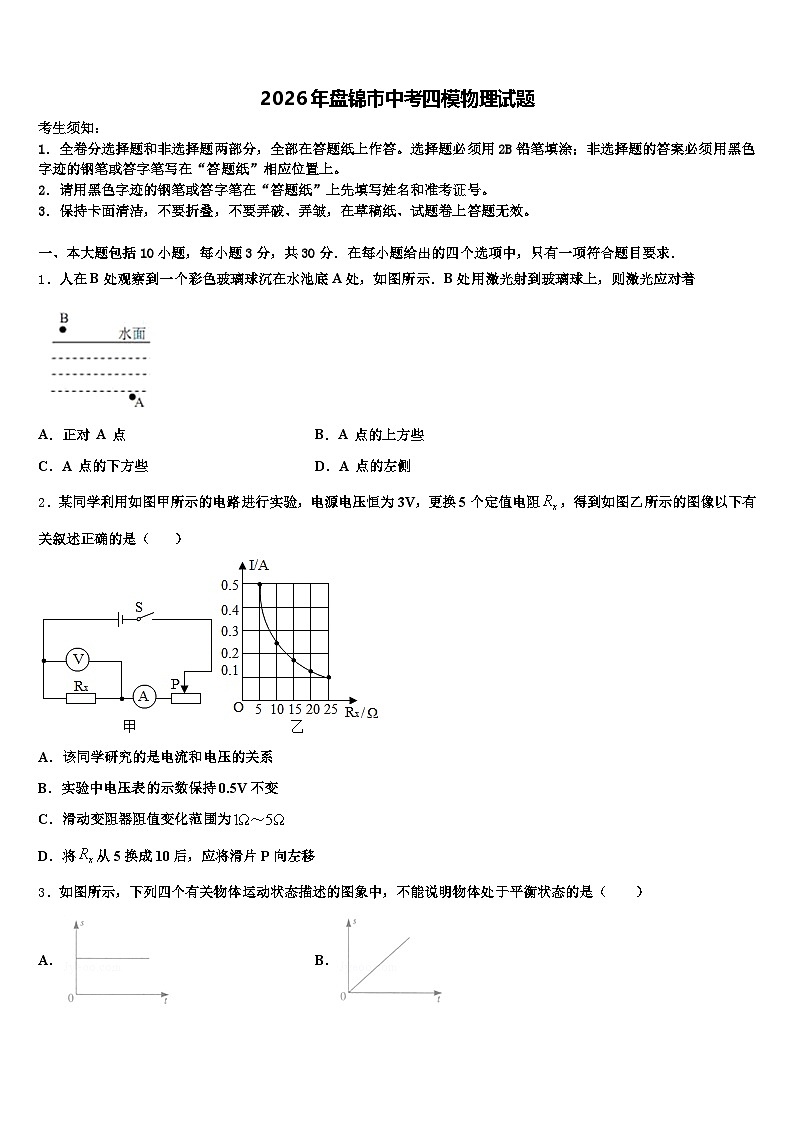

2026年盘锦市中考四模物理试题（含答案解析）

这是一份2026年盘锦市中考四模物理试题（含答案解析），共17页。试卷主要包含了下列说法中正确的是等内容，欢迎下载使用。
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1．人在B处观察到一个彩色玻璃球沉在水池底A处，如图所示．B处用激光射到玻璃球上，则激光应对着
A．正对 A 点B．A 点的上方些
C．A 点的下方些D．A 点的左侧
2．某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻，得到如图乙所示的图像以下有关叙述正确的是（ ）
A．该同学研究的是电流和电压的关系
B．实验中电压表的示数保持0.5V不变
C．滑动变阻器阻值变化范围为
D．将从5换成10后，应将滑片P向左移

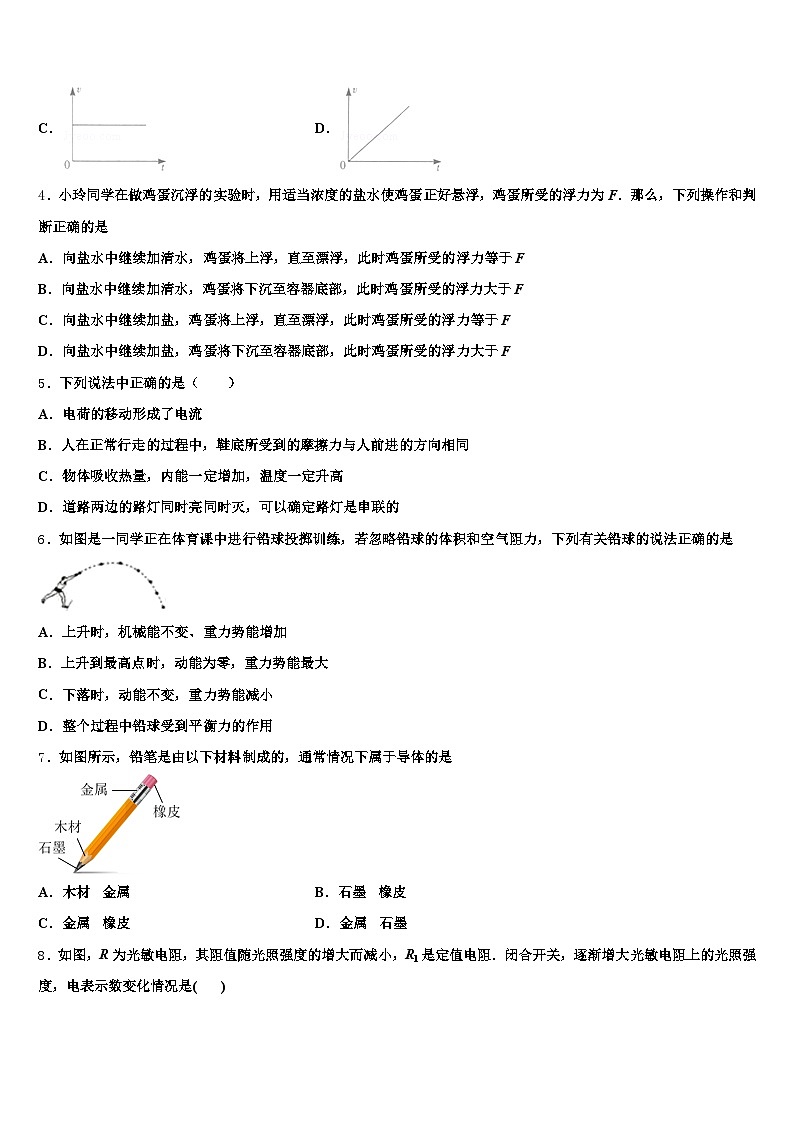

3．如图所示，下列四个有关物体运动状态描述的图象中，不能说明物体处于平衡状态的是（ ）
A．B．
C．D．
4．小玲同学在做鸡蛋沉浮的实验时，用适当浓度的盐水使鸡蛋正好悬浮，鸡蛋所受的浮力为F．那么，下列操作和判断正确的是
A．向盐水中继续加清水，鸡蛋将上浮，直至漂浮，此时鸡蛋所受的浮力等于F
B．向盐水中继续加清水，鸡蛋将下沉至容器底部，此时鸡蛋所受的浮力大于F
C．向盐水中继续加盐，鸡蛋将上浮，直至漂浮，此时鸡蛋所受的浮力等于F
D．向盐水中继续加盐，鸡蛋将下沉至容器底部，此时鸡蛋所受的浮力大于F
5．下列说法中正确的是（ ）
A．电荷的移动形成了电流
B．人在正常行走的过程中，鞋底所受到的摩擦力与人前进的方向相同
C．物体吸收热量，内能一定增加，温度一定升高
D．道路两边的路灯同时亮同时灭，可以确定路灯是串联的
6．如图是一同学正在体育课中进行铅球投掷训练，若忽略铅球的体积和空气阻力，下列有关铅球的说法正确的是
A．上升时，机械能不变、重力势能增加
B．上升到最髙点时，动能为零，重力势能最大
C．下落时，动能不变，重力势能减小
D．整个过程中铅球受到平衡力的作用
7．如图所示，铅笔是由以下材料制成的，通常情况下属于导体的是
A．木材 金属B．石墨 橡皮
C．金属 橡皮D．金属 石墨

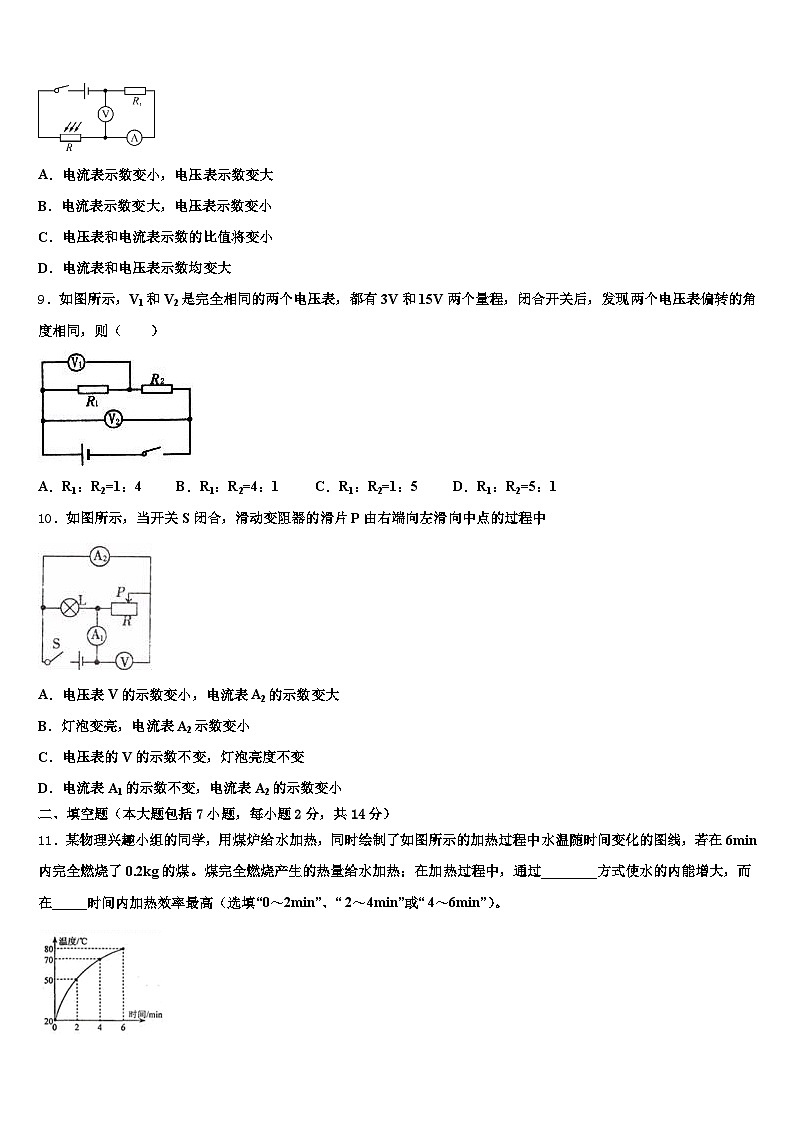

8．如图，R为光敏电阻，其阻值随光照强度的增大而减小，R1是定值电阻．闭合开关，逐渐增大光敏电阻上的光照强度，电表示数变化情况是( )
A．电流表示数变小，电压表示数变大
B．电流表示数变大，电压表示数变小
C．电压表和电流表示数的比值将变小
D．电流表和电压表示数均变大
9．如图所示，V1和V2是完全相同的两个电压表，都有3V和15V两个量程，闭合开关后，发现两个电压表偏转的角度相同，则（ ）
A．R1：R2=1：4B．R1：R2=4：1C．R1：R2=1：5D．R1：R2=5：1
10．如图所示，当开关S闭合，滑动变阻器的滑片P由右端向左滑向中点的过程中
A．电压表V的示数变小，电流表A2的示数变大
B．灯泡变亮，电流表A2示数变小
C．电压表的V的示数不变，灯泡亮度不变
D．电流表A1的示数不变，电流表A2的示数变小
二、填空题（本大题包括7小题，每小题2分，共14分）
11．某物理兴趣小组的同学，用煤炉给水加热，同时绘制了如图所示的加热过程中水温随时间变化的图线，若在6min内完全燃烧了0.2kg的煤。煤完全燃烧产生的热量给水加热；在加热过程中，通过________方式使水的内能增大，而在_____时间内加热效率最高（选填“0～2min”、“ 2～4min”或“ 4～6min”）。
12．阅读《共享单车》后回答。
共享单车
骑自行车出行有很多益处，不仅可以节能减排、缓解交通压力，而且骑车时，人需要消耗体能，可以强身健体。一个成年人在水平路面上骑车时所受阻力大约20N。
近年来，我国多个城市推出了多种新型共享单车，广州市的许多街道旁也随处可见，如图甲所示，这种单车外观结构简单，单车的质量约25kg，比普通自行车质量要大些。
单车的车锁内集成了嵌入式芯片、GPS定位模块和SIM卡等，便于监控单车的具体位置和状态。其工作原理如图乙所示。用户可使用手机下载单车APP，查看并找到单车的位置，然后用手机扫描车身上的二维码，通过手机网络发送电磁波到云端请求解锁，云端收到请求后识别该车辆并发送解镇指令，单车执行解锁指令自动开锁，用户便可以开始骑行，手机AP就显示计时、计价等信息。此外，当用户在骑行过程中踩动脚踏板，可将机械能转化为电能，为车内蓄电池充电，以满足单车定位和自动开锁等过程中的用电需要。
请根据上述材料，回答下列问题
（1）此种单车和手机之间是利用_____传递信息的，若此种单车使用的GPS信号的频率是1800GHz，而手机中蓝牙通信信号（电磁波）的频率是25GHz，则该GPS信号的波长_____手机蓝牙通信信号的波长（选填“大于“或“小于”）。
（2）单车在骑行过程中可将机械能转化为电能，是利用_____现象实现的。乐乐某次扫码后骑行8km，耗时30min，此次骑行的平均速度为_____km/h。
（3）一个成年人在水平路面上以正常的速度保持匀速骑行半小时，消耗的能量最接近_____。
A．2×103J B．2×105J C．2×107J D．2×109J
（4）乐乐放学回家途中把自行车骑得飞快，妈妈看见后警告他说“以后骑自行车慢点，不然很危险”，是因为质量一定时，速度越大，_____越大，行驶中危险性大。
13．小华去森林探险，看见阳光透过树叶的缝隙在地上留下圆形光斑，光斑的成像原理是____（填光学原理）．同时看见树林边溪水中的“蓝天白云”，这是____（填光学原理）在水中所成的虚像．小华想利用平面镜将太阳光束反射进一个水平山洞（如图所示），则他应将平面镜与水平地面成____夹角放置．
14．如图中的物体的长度是______cm，“千年古城第一隧”的瘦西湖隧道全长3.6 km，限速60 km/h，在遵守交通规则的前提下，一辆汽车通过该隧道的最短时间为______min．
15．在如图甲所示的电路中，电源电压保持不变，小灯泡的额定电压为12V．闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I一U关系图象如图乙所示。则小灯泡发光时的最小功率为_____W，滑动变阻器的最大阻值为_____Ω，整个电路的最大电功率为_____W。
16．如图所示，“曾侯乙编钟”是大家所熟知的一套大型编钟，用钟锤敲击编钟，编钟会因_____而发出声音，轻敲或重敲编钟同一位置所发出声音的______(选填“音调”“响度”或“音色”)不同．
17．如右图所示，三个质量相等、形状不同、底面积相同的容器，它们都装有高度相同的同种液体，比较它们对容器底部的压强大小关系是_____，它们对容器底的压力大小关系是_____，它们对桌的压力大小关系是_____，它们对桌面压强的大小关系是_____。（四空分别用p、F、F′、p′加下标表示。）
三、作图、实验与探究题（本大题包括5小题，共34分）
18．画出图中入射光线的反射光线并标出反射角的度数．
（_____）
19．如图是一魔术箱，一束激光从左侧小孔射入，右侧小孔射出，但奇怪的是中间有一挡板，请你利用四块平面镜完成内部光路图．
20．小林同学在学习了电阻知识后，刚好看到“中国天才少年曹原用实验揭开超导的奥秘，破解了困扰物理学界百年的世界难题！”的报道，于是他上网查阅相关资料，知道了“超导体”是指在某一温度下电阻为零的导体，某些导体有电阻，通电时会发热；而超导体的电阻为零，通电时不会发热。
为了研究某些导体的电阻大小与温度的关系，用如图所示的灯泡中的灯丝（钨丝）进行实验，记录的实验数据如下表所示。
①分析上表中的实验数据，可初步归纳得出的结论是：______。
②根据表中数据可进一步提出的猜测（推理）：当某些导体的温度降到一定温度时，某些导体的电阻可能接近______欧。
③这种导体的研究及推广应用的意义是_________。
21．如图所示为“测量金属块的密度”的实验．
(1)在测量金属块的质量时，将 50g的砝码放在右盘中，此时指针仍偏在刻度盘中央的左侧； 当又向右盘中加入 5g的砝码后，指针偏到了刻度盘中央的右侧，接下来的操作是_________ ．天平调整平衡后，右盘中砝码的质量和游码的位置如图甲所示，则被测金属块的质量为__________g．
(2)在量筒中加入40mL的水，将金属块浸没在水中，水面位置如图所示，测得的金属块的密度为___kg/m1．
(1)同组同学突然发现，测量金属块体积时因放入水中速度较快而导致金属块上有很多气泡，测量后的密度相对于参考值来说__________(选填“偏小”或“偏大”)．
22．小晖用如图所示的装置探究“电流产生的热量与电阻的关系”．装置中除了R甲＞R乙外，其它条件均相同．
选用煤油而不是用水，因为煤油的_____小．将两电阻丝串联接是为了控制通过电阻丝的_____相等．若小华还想利用已有器材验证电流做功的多少与电压的关系，还需增加的测量工具是_____（选填“电压表”或“电流表”），他可以观察_____来比较相同时间内电流做功的多少．小晖提议利用该装置改做“比较水和煤油比热容的大小”的实验，则他们应将其中一烧瓶中的煤油换成_____和初温相等的水，并使甲、乙两烧瓶中金属丝的电阻_____（填“相等”“不相等”），此实验中水和煤油吸热的多少是通过_____（选填“升高的温度”或“加热时间”）来反映的．
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23．如图所示，灯L标有“6 V 3 W”字样，R1=12Ω，R2=8 Ω，当开关S1闭合，S2、S3断开，滑动变阻器滑片P从a端滑到b端时，电流表的示数变化了0.2 A，试求：
灯L正常发光时的电流和电阻各是多少？ 电源电压是多少？ 当S1、S2、S3都闭合且滑动变阻器滑片P滑到b端时，电流表的示数和此时电路消耗的功率各是多少？
24．为了响应国家“低碳环保，节能排放”的号召，我国多地设置了共享单车租借站点。质量为55kg的小明同学在上学的路上租借了一辆自行车，从站点到学校的路程为1500m，骑车用时5min（设小明骑车上学做匀速直线运动）。
请解答下列问题：
（1）小明骑车的速度是多少？
（2）若自行车的质量为15kg，每个轮胎与地面的接触面积为0.005m2，则小明骑车时车对地面的压强是多少？
（3）若自行车匀速行驶中所受阻力为人和车总重的0.1倍，则小明骑车的功率是多少？
参考答案
一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1、A
【解析】
连接B、A，过折射点做法线，根据光从空气斜射入水中，折射角小于入射角画出折射光线的位置，虽然人看到的A点是玻璃球的虚像，玻璃球的实际位置在A点的正下方，因为激光在进入水的时候也会发生折射，所以照着A点，激光也就刚好落在玻璃球上了，如图所示：
2、C
【解析】
A．研究电流和电压的关系时，要控制电阻不变，由图乙知，电阻是变化的，故A项错误；
B．由题意和图像可知该同学研究的是电流和电阻的关系，实验中要控制两端的电压不变（即电压表示数不变），由图乙知，电流与电阻之积（即两端的电压）：
，
即电压表示数保持2.5V不变，故B项错误；
C．由图乙知，电流最大为0.5A时，对应的电阻为，根据欧姆定律和串联电路的规律，变阻器连入电路中的电阻：
由图乙知，电流最小为0.1A时，对应的电阻为，根据欧姆定律和串联电路的规律，变阻器连入电路中的电阻：
所以，滑动变阻器阻值变化范围为，故C项正确；
D．根据串联分压原理可知，将定值电阻由改接成的电阻，电阻增大，其分得的电压增大（大于2.5V），探究电流与电阻关系的实验中应控制电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压使电压表的示数减小为2.5V，根据分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，故D项错误。
3、D
【解析】
静止状态和匀速直线运动状态都是平衡状态。根据图象判断出物体的运动状态即可解决此题。
【详解】
A．路程不随时间变化，表示物体静止，处于平衡状态，故A不合题意；
B．路程与时间成正比，即速度不变，物体做匀速直线运动，处于平衡状态，故B不合题意；
C．速度不变，物体做匀速直线运动，物体处于平衡状态，故C不合题意；
D．物体做匀加速直线运动，不平衡，故D符合题意。
本题关键要抓住平衡状态的特点：速度保持不变，而且可能是静止或匀速直线运动两种状态，不能漏解。考点平衡状态的判断。
4、C
【解析】
鸡蛋悬浮在盐水中时，鸡蛋受到的浮力与重力相等；
AB、盐水中加水，水的密度慢慢变小，鸡蛋浸没水中，排开水的体积不变，但液体密度变小，鸡蛋所受浮力变小，小于F，所以鸡蛋下沉至容器底；故A错误，B正确；
CD、向盐水中继续加盐，盐水的密度增大，因此鸡蛋受到的浮力增大，鸡蛋将上浮，直至漂浮，此时浮力仍等于重力，所以浮力不变；浮力仍等于F，故C正确，D错误．
5、B
【解析】
A．电荷只有定向移动才能形成电流，故A错误；
B．人之所以走路时向前，是因为地面给人鞋底的摩擦力向前，故B正确；
C．物体吸收热量，它的内能一定增加，温度不一定升高，如晶体熔化，吸收热量，内能增加，温度不变，故C错误；
D．道路两边的路灯总是同时亮，同时熄灭，有时损坏了一盏，其它路灯也会亮，由此可见路灯可以独立工作，互不影响，因此路灯之间是并联的，故D错误．
6、A
【解析】
A．实心球在上升过程中，因为质量不变、速度减小、高度增大，所以实心球的动能减小，重力势能增加，动能转化为重力势能；不考虑空气阻力，机械能总量不变，故A正确；
B．上升到最髙点时，重力势能最大，但实心球仍有水平方向的速度，因此动能不为零，故B错误；
C．下落时，重力势能转化为动能，动能增加，重力势能减小，故C错误；
D．整个过程中铅球只受重力作用，铅球的运动状态不断发生改变，故铅球受到非平衡力的作用，故D错误；
7、D
【解析】
A．木材是绝缘体，金属是导体，故A错误；
B．石墨是导体，橡皮是绝缘体，故B错误；
C．金属是导体，橡皮是绝缘体，故C错误；
D．金属和石墨都是导体，故D正确。
8、D
【解析】
（1）由图知，两电阻串联，电压表测定值电阻R1的电压，电流表测电路中的电流；逐渐增大光敏电阻上的光照强度，由题意可知光敏电阻R的阻值减小，则电路的总电阻变小，由欧姆定律可知，电流变大，即电流表示数变大；根据U＝IR可知，定值电阻R1的电压变大，即电压表示数变大，故D正确，AB错误．（2）由欧姆定律可知，电压表和电流表示数的比值等于定值电阻R1的阻值，则该比值保持不变，故C错误．故选D．
点睛：（1）分析电路的连接及电表测量的量，根据已知条件分析R减小，由电阻的串联判断总电阻变化，由欧姆定律，确定电路电流变化；根据U＝IR分析R1的电压变化，根据串联电路电压的规律，R的电压即电压表示数变化；（2）由欧姆定律分析电压表和电流表示数的比值变化．
9、A
【解析】
由电路分析可得，R1与R2串联，电压表V1测量R1两端的电压，V2测量R1和R2两端的电压；因两电压表相同，说明两表的刻度盘相同，当选不同的量程但偏角相同时，说明两次示数之比即为量程之比，即；R2两端的电压U2'=U2﹣U1，则可知R1两端的电压V1与R2两端的电压V2′之比为：．由欧姆定律可得：．故选A。
10、C
【解析】
A、当开关S闭合，滑动变阻器的滑片P由右端向左滑向中点处的过程中，滑动变阻器接入电路的电阻减小，由欧姆定律可知，通过滑动变阻器的电流增大，即电流表A2示数变大；而电压表测量电源电压，因此电压表示数不变；故A错误；
B、由于并联电路中，各支路互不影响，因此灯泡的亮度不变；故B错误；
C、因为电压表测量电源电压，因此电压表示数不变；灯泡亮度也不变，故C正确；
D、因为通过灯泡的电流不变，电流表A2示数变大，而干路电流等于各支路电流之和，因此电流表A1示数变大，故D错误。
二、填空题（本大题包括7小题，每小题2分，共14分）
11、热传递 0～2min
【解析】
水在加热过程中从火源吸收热量，是通过热传递方式增加内能的；由图像可看出，在0～2min时间段内水温度升高量最大，即其在此时间内吸收热量最多。而火炉相同时间内放出的热量是相同的，根据η=可知，在0～2min时间段内加热效率最高。
12、电磁波 小于 电磁感应 16 B 动能
【解析】
（1）由短文内容可知，此种单车和手机之间是利用电磁波传递信息的；
由c＝λf得，电磁波的波长：λ＝，由于电磁波传播速度不变，即频率越高，波长越小，因为1800GHz＞2.4GHz，该GPS信号的波长小于手机蓝牙通信信号的波长；
（2）此种单车的第一代，在骑行过程中可将机械能转化为电能，是利用电磁感应现象实现的；
乐乐骑行的平均速度为：v＝＝＝16km/h；
（3）一个成年人在水平路面上骑车时的速度大约是4m/s，
由v＝可得，速骑行半小时行驶的路程：s＝vt＝4m/s×0.5×3600s＝7200m，
已知成年人在水平路面上骑车时所受阻力大约 20N，
成人在水平路面上骑车时，每秒钟平均消耗的能量等于人克服阻力所做的功，
即每秒钟平均消耗的能量为：W＝fs＝20N×7200m＝144000J＝1.44×105J，与2×105J 比较接近，故选B；
（4）质量一定时，速度越大，动能越大，行驶中危险性大。
13、光的直线传播 光的反射 30°或150°
【解析】
（1）阳光透过树叶的缝隙在地上留下圆形光斑，这是小孔成像现象，是光的直线传播形成的；
（2）溪水中的“蓝天白云”，即平面镜成像，是由光的反射在水中形成的虚像；
（3）根据光的反射定律，作出反射光线和入射光线夹角的角平分线，即为法线；
然后过反射点垂直于法线作出平面镜，如下图所示；此时反射角为；
则平面镜与水平面的夹角为30°，或者为180°﹣30°=150°．
所以，应将平面镜与水平地面成30°或者150°夹角放置．
重点是光的直线传播、反射所形成的现象，身边有很多例子很多，是比较容易区分的，最后一问要牢记光的反射定律，即反射光线跟入射光线和法线在同一平面内，反射光线和入射光线分居在法线两侧，反射角等于入射角，灵活运用即可正确解题．
14、3.80 3.6
【解析】
（1）由图知：1cm之间有10个小格，所以1个小格代表的是0.1cm=1mm，即此刻度尺的分度值为1mm；物体左端与6.00cm对齐，右端与9.80cm对齐，所以物体的长度为L=9.80cm-6.00cm=3.80cm；
（2）“千年古城第一隧”的瘦西湖隧道全长3.6km、限速60km/h；由v=可得，在遵守交通规则的前提下，这段路程他们至少用时：t===0.06h=3.6min．
15、3 9 24
【解析】
由电路图可知，灯泡L与滑动变阻器R串联，电压表测L两端的电压，电流表测电路中的电流。
当滑片P位于左端时，电路为L的简单电路，电压表测电源的电压，电路的电流最大，由图象可知，电路中的最大电流I大=2A，电压表的最大示数即电源的电压U=12V，
则整个电路的最大电功率：P=UI=12V×2A=24W；
当滑片P位于右端时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，由图象可知，电路中的电流I小=1A，UL=3V，
则小灯泡发光时的最小功率：PL=ULI小=3V×1A=3W，
因串联电路中总电压等于各分电压之和，所以，此时滑动变阻器两端的电压：
UR=U-UL=12V-3V=9V，
由可得，滑动变阻器的最大阻值：
。
16、振动 响度
【解析】
[1][2]用钟锤敲击编钟时发出的声音是由于编钟振动产生的，用大小不同的力敲击编钟，编钟振动的幅度不同，产生的响度不同，轻敲，响度小，重敲，响度大．
17、p1＝p2＝p3F1＝F2＝F3F1′＞F2′＞F3′p1′＞p2′＞p3
【解析】
三个容器内都装有高度相同的同种液体，由液体压强公式p＝ρgh得：
三容器底部所受液体的压强关系是p1＝p2＝p3；
∵三个容器底面积相同，由F＝pS得：三容器底部所受液体的压力关系是F1＝F2＝F3；
三个容器底面积相同，形状不同，装有相同高度的液体。则体积关系为：V1＞V2＞V3；
∵都装有高度相同的同种液体，∴根据m＝ρV可知，m1＞m2＞m3，
∵F′＝G容+G液＝（m容+m液）g，且三个容器质量相等，
∴三个容器对桌面的压力F1′＞F2′＞F3′，
∵三个容器底面积相同，
∴由p＝得：三个容器对桌面的压强关系是p1′＞p2′＞p3′。
三、作图、实验与探究题（本大题包括5小题，共34分）
18、
【解析】
过入射点作出法线，由图可知，入射光线与镜面的夹角为30°，则入射角等于90°﹣30°＝60°，再根据反射角等于入射角即可画出反射光线．如图所示：
19、
【解析】
试题分析：利用平面镜可以改变光的传播方向的性质，在箱内放置四块两组相互平行的平面镜，改变光的传播方向让光线从右侧小孔射出．
考点：平面镜的应用
20、钨丝的电阻随温度的降低而减小； 零 利用超导体的零电阻可以实现远距离输电，节能降耗等。
【解析】
①由表中数据可知，钨丝的电阻随温度的降低而减小；
②已知钨丝的电阻随温度的降低而减小；由此可猜想：某些导体的温度降到一定温度时，某些导体的电阻可能接近零欧，称为“超导体”；
③这种导体为超导体，超导现象是电阻为零的现象，利用超导体的零电阻可以实现远距离输电，节能降耗等。
21、将5g的砝码取下，移动游码直到天平平衡 51.8 2.69×101 偏小
【解析】
（1）在称量物体质量时，若指针偏向分度盘的右侧，故此时只能将5g的砝码取下，移动游码；被测金属块的质量为50g+1.8g=51.8g；
（2）金属块的体积V=60cm1-40cm1=20cm1；
金属块的密度ρ===2.69g/cm1=2.69；
（1）金属块上有很多气泡，导致体积会偏大，由密度的公式可知，密度测量值会偏小．
22、比热容 电流 电压表 温度计的示数 质量 相等 升高的温度
【解析】
（1）选用煤油而不是用水，因为煤油的比热容小，吸热相同的情况下升温快；
（2）串联电路电流相等，将两电阻丝串联接就是为了控制通过电阻丝的电流相等．
（3）若利用已有器材验证电流做功的多少与电压的关系，应控制电压不同，因此应增加电压表，比较电流做功的多少与电压的关系；实验中，可以观察温度计的示数来比较相同时间内小灯泡中电流做功的多少。
（4）要比较水和煤油的比热容,则应让水和煤油的质量相等、初温相同、吸收的热量(加热时间)相等，因此应将其中一烧瓶中的煤油换成质量和初温相等的水，并使甲、乙两烧瓶中金属丝的电阻相等，应由升高的温度得出比热容的大小关系。
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23、（1）0.5A、12Ω
（2）6V
（3）7.5W
【解析】
(1)由P＝UI得灯泡的额定电流：IL＝＝0.5A；由I＝得：RL＝＝12Ω；
(2)当开关S1闭合,S2、S3断开,滑动变阻器滑片P在a端时,只有灯泡连入,Ia＝，滑片P在b端时,滑动变阻器与灯泡串联,Ib＝，由于电流表的示数变化了0.2A,则Ia−Ib＝0.2A，即：−＝0.2A,所以,− ＝0.2A，解得：U＝6V.
(3)当开关S1、S2、S3都闭合,滑动变阻器R2的滑片P到b端时,R1与R2并联，则I1＝ ＝0.5A，I2＝＝0.75A，根据并联电路干路电流等于各支路电流之和可知：电流表示数为I＝I1+I2＝0.5A+0.75A＝1.25A；则功率为P＝UI＝6V×1.25A＝7.5W.
24、（1）小明骑车的速度是5m/s；（2）小明骑车时车对地面的压强是7×104Pa；（3）小明骑车的功率是350W。
【解析】
（1）已知路程和时间。利用计算小明骑车的速度；
（2）小明骑车时车对地面的压力等于车和自身的重力之和，根据F=G=mg求出其大小，受力面积为两个轮胎与地面的接触面积之和，根据求出对地面的压强。
（3）共享单车匀速行驶时处于平衡状态，受到的牵引力和阻力是一对平衡力，二力大小相等，根据阻力与人和车总重的关系求出阻力，进而可知牵引力大小，然后根据求出小明骑车的功率。
【详解】
（1）由题意知，t=5min=300s，
则小明骑车的速度：；
（2）小明骑车时车对地面的压力：
，
S=0.005m2×2=0.01m2，
则小明骑车时车对地面的压强：；
（3）因为单车做匀速直线运动，处于于平衡状态，受到的牵引力和阻力是一对平衡力，二力大小相等，所以牵引力：
F牵=f=0.1G总=0.1×700N=70N，
则小明骑车的功率：。
实验序号
物理量
1
2
3
4
5
6
7
电阻R（Ω）
35.6
31.5
26.3
23.2
15.1
9.5
3.8
实测灯丝温度t（℃）
1985.7
1698.8
1200.7
900.8
400.5
205.8
12.5
