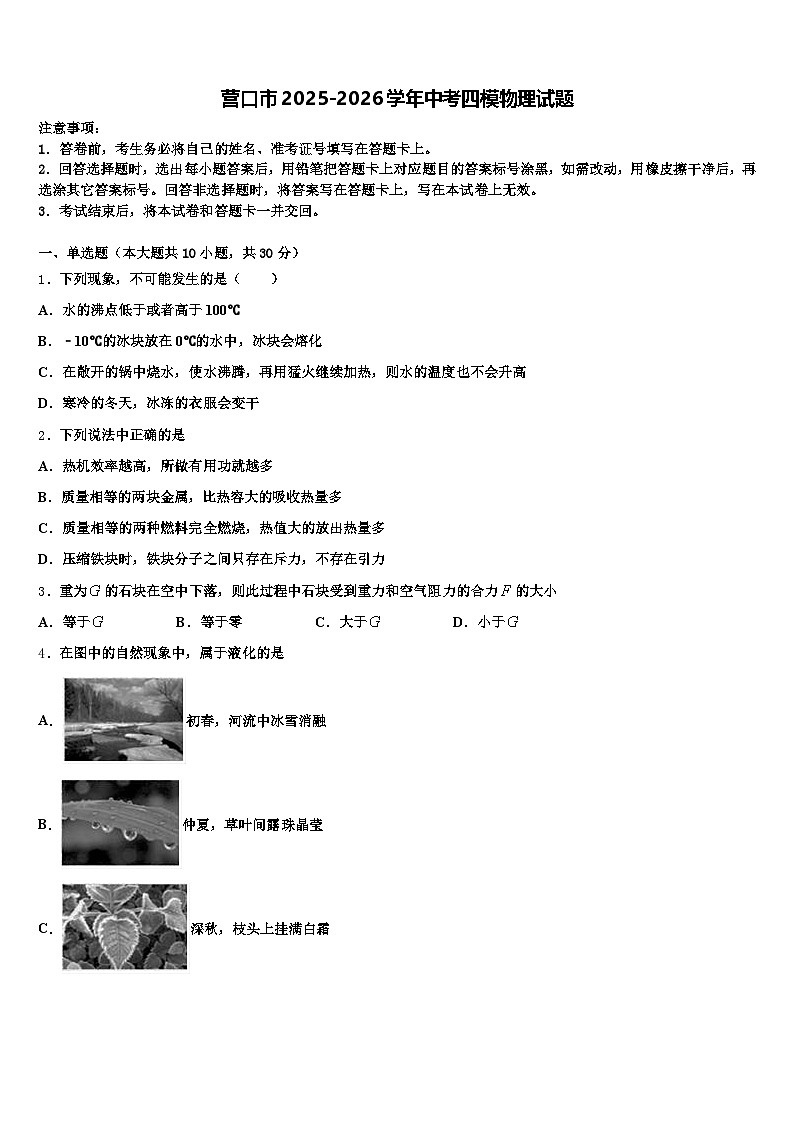

营口市2025-2026学年中考四模物理试题（含答案解析）

这是一份营口市2025-2026学年中考四模物理试题（含答案解析），共16页。试卷主要包含了下列说法正确的是，下列估测中，最接近生活实际的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、单选题（本大题共10小题，共30分）
1．下列现象，不可能发生的是（ ）
A．水的沸点低于或者高于100℃
B．﹣10℃的冰块放在0℃的水中，冰块会熔化
C．在敞开的锅中烧水，使水沸腾，再用猛火继续加热，则水的温度也不会升高
D．寒冷的冬天，冰冻的衣服会变干
2．下列说法中正确的是
A．热机效率越高，所做有用功就越多
B．质量相等的两块金属，比热容大的吸收热量多
C．质量相等的两种燃料完全燃烧，热值大的放出热量多
D．压缩铁块时，铁块分子之间只存在斥力，不存在引力
3．重为的石块在空中下落，则此过程中石块受到重力和空气阻力的合力的大小
A．等于B．等于零C．大于D．小于
4．在图中的自然现象中，属于液化的是
A．初春，河流中冰雪消融
B．仲夏，草叶间露珠晶莹
C．深秋，枝头上挂满白霜
D．寒冬，窗玻璃上冰花剔透

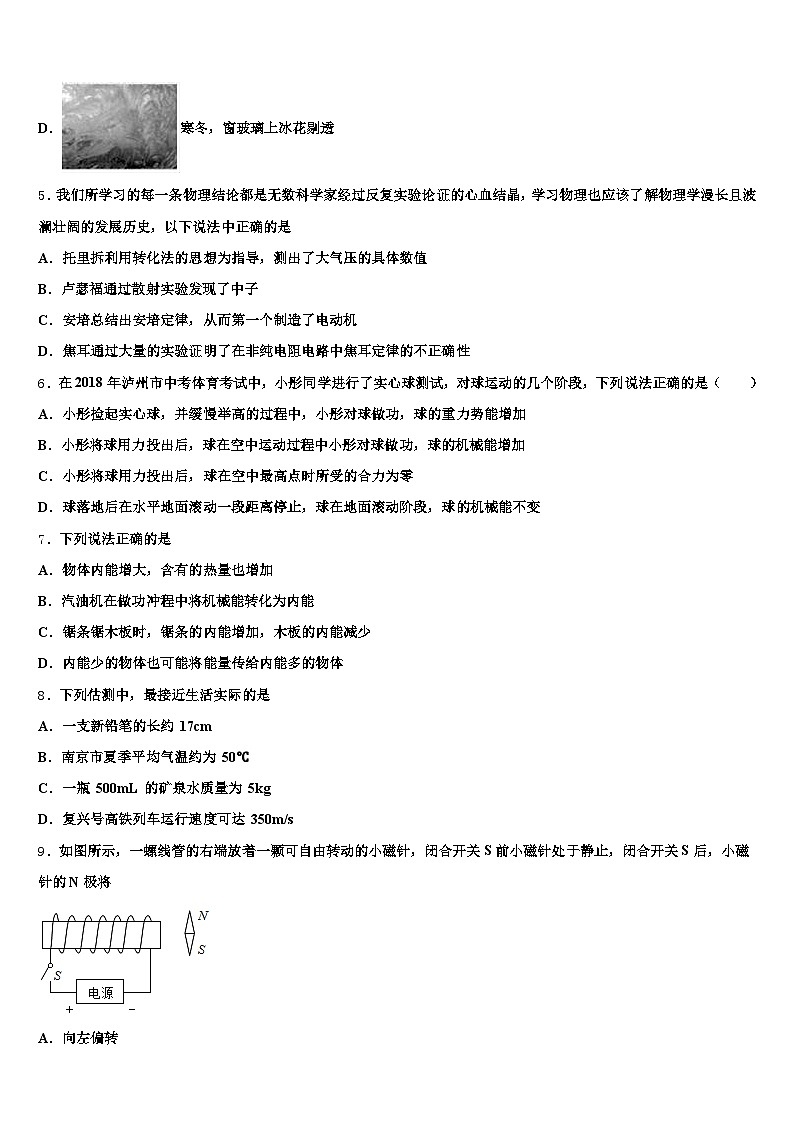

5．我们所学习的每一条物理结论都是无数科学家经过反复实验论证的心血结晶，学习物理也应该了解物理学漫长且波澜壮阔的发展历史，以下说法中正确的是
A．托里拆利用转化法的思想为指导，测出了大气压的具体数值
B．卢瑟福通过散射实验发现了中子
C．安培总结出安培定律，从而第一个制造了电动机
D．焦耳通过大量的实验证明了在非纯电阻电路中焦耳定律的不正确性
6．在2018年泸州市中考体育考试中，小彤同学进行了实心球测试，对球运动的几个阶段，下列说法正确的是（ ）
A．小彤捡起实心球，并缓慢举高的过程中，小彤对球做功，球的重力势能增加
B．小彤将球用力投出后，球在空中运动过程中小彤对球做功，球的机械能增加
C．小彤将球用力投出后，球在空中最高点时所受的合力为零
D．球落地后在水平地面滚动一段距离停止，球在地面滚动阶段，球的机械能不变
7．下列说法正确的是
A．物体内能增大，含有的热量也增加
B．汽油机在做功冲程中将机械能转化为内能
C．锯条锯木板时，锯条的内能增加，木板的内能减少
D．内能少的物体也可能将能量传给内能多的物体
8．下列估测中，最接近生活实际的是
A．一支新铅笔的长约 17cm
B．南京市夏季平均气温约为 50℃
C．一瓶 500mL 的矿泉水质量为 5kg
D．复兴号高铁列车运行速度可达 350m/s
9．如图所示，一螺线管的右端放着一颗可自由转动的小磁针，闭合开关S前小磁针处于静止，闭合开关S后，小磁针的N极将
A．向左偏转
B．向右偏转
C．仍然静止
D．无法判断

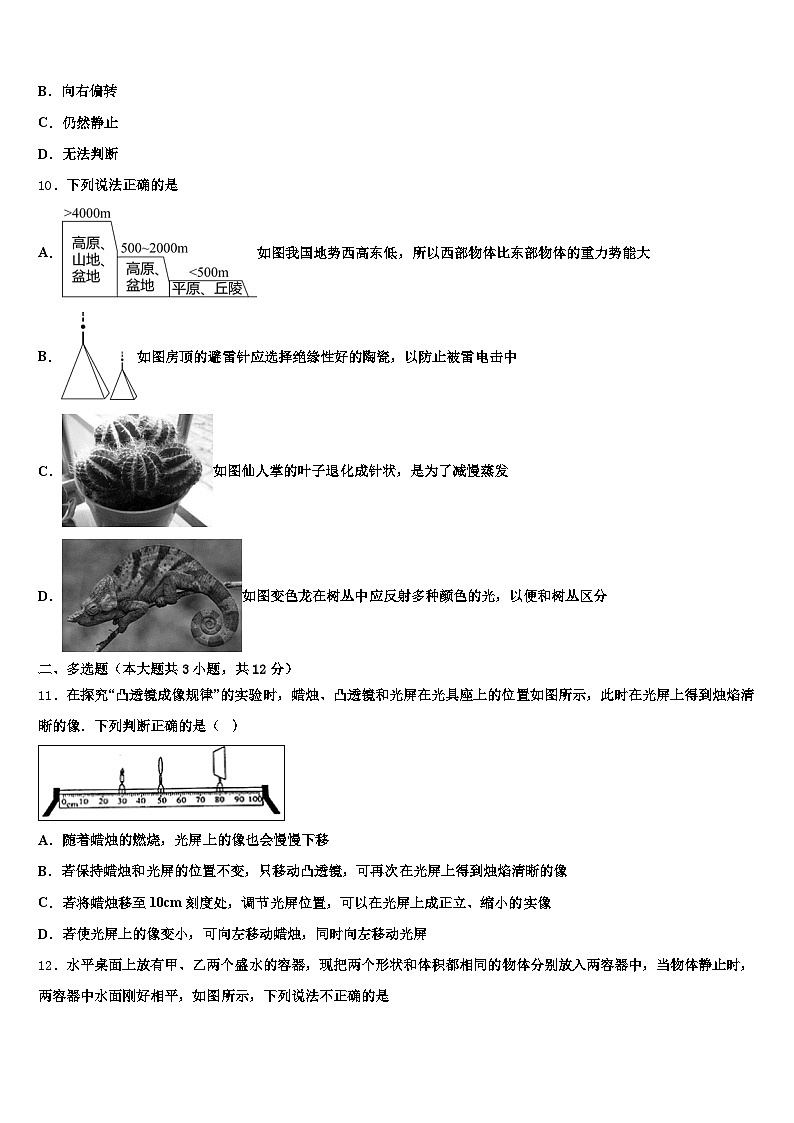

10．下列说法正确的是
A．如图我国地势西高东低，所以西部物体比东部物体的重力势能大
B．如图房顶的避雷针应选择绝缘性好的陶瓷，以防止被雷电击中
C．如图仙人掌的叶子退化成针状，是为了减慢蒸发
D．如图变色龙在树丛中应反射多种颜色的光，以便和树丛区分
二、多选题（本大题共3小题，共12分）
11．在探究“凸透镜成像规律”的实验时，蜡烛、凸透镜和光屏在光具座上的位置如图所示，此时在光屏上得到烛焰清晰的像．下列判断正确的是（ ）
A．随着蜡烛的燃烧，光屏上的像也会慢慢下移
B．若保持蜡烛和光屏的位置不变，只移动凸透镜，可再次在光屏上得到烛焰清晰的像
C．若将蜡烛移至10cm刻度处，调节光屏位置，可以在光屏上成正立、缩小的实像
D．若使光屏上的像变小，可向左移动蜡烛，同时向左移动光屏
12．水平桌面上放有甲、乙两个盛水的容器，现把两个形状和体积都相同的物体分别放入两容器中，当物体静止时，两容器中水面刚好相平，如图所示，下列说法不正确的是
A．两物体受到的浮力相等
B．甲容器底部所受液体压强大
C．两物体的质量不相等
D．乙容器中物体密度较大
13．如图所示，最大阻值为50的滑动变阻器R和一个标有“6V 3.6W”字样的小灯泡L串联后接在电源电压恒为6V的电路中，不考虑灯丝电阻变化，则下列判断不正确的是
A．滑片由b端向a端移动的过程中，灯泡L两端电压的减小量小于滑动变阻器两端电压的增加量
B．无论怎样移动滑动变阻器的滑片，电路中总功率一定不会超过2W
C．滑片移动过程中，电路中总功率最小值为3.6W
D．当滑片滑至某位置时，滑动变阻器消耗的功率最大且为0.9W
三、填空题（本大题共5小题，共10分）
14．如图所示，松开封气球口的夹子，气球向右运动。以吸管为参照物，铁架台是______的；松开夹子向左撒气，而气球却向右运动，这说明物体间___________。
15．茅岩莓茶是张家界市的土特产，有极高的药用价值，沏上一杯清香扑鼻，这是因为分子在做_________运动， 清香扑鼻是_________现象，在沏茶过程中，茶叶的内能______.(选填“增大”“减小”或“不变”)
16．如图是一起交通事故，两部同向行驶的汽车发生“追尾”．汽车B刹车后由于______仍撞到汽车A；观察汽车A的尾部向上翘起，说明力能够使物体发生______；此时对汽车A中的司机起保护作用的是_________（安全气囊/汽车头枕）．
17．春暖花开的一天，小明到理工大学校园内赏花，随着气温的升高，花香越来越浓，这是因为温度越高，_____造成的；看到湖水中的鱼游来游去，实际是由于光的折射所成的_____像；突然听到有人在背后喊他的名字，他没有回头看就确定是小华，他是通过声音的_____来判断的。小华自行车的轮胎有很深的花纹，是通过_____来增大摩擦的。
18．我们走进公园能闻到花的香味，说明分子在_____。汽车轮胎有花纹，主要是为了增大_____。运动员挥拍击回乒乓球，这主要表明力可以改变物体的_____。
四、计算题（本大题共3小题，共29分）
19．如图所示的电路中，小灯泡上标有“6V3.6W”字样，滑动变阻器R1的最大电阻为40Ω，当只闭合S、S2，滑动变阻器的滑片P在中点时，小灯泡正常发光；当所有开关都闭合，滑片滑到A端时，A1、A2的示数之比是3：1（灯的电阻保持不变）。求：
（1）小灯泡正常发光时的电流；
（2）电源电压；
（3）当只闭合S、S2，滑动变阻器的滑片P在A端时，小灯泡两端的实际电压。
（4）小灯泡消耗的最小电功率（不能为0）。
20．目前我省已有大量校车投入使用，统一采用醒目的黄色标识，并配备警灯和警报器。车内装有GPS，实时监控车辆运行的情况；上、下车门安装摄像头实时监控上下人员；学生上下学乘坐校车刷卡，家长可以收到系统发送的短信，随时了解孩子的上、下车时间。如图为某校校车，其总质量为8t，车轮跟地面接触的总面积为1600cm2，这辆校车在某段平直公路上匀速行驶12km用时10min，受到的阻力是2×103N．求：
校车停在水平地面上对地面的压强；这段路程内汽车的行驶速度；这段路程内发动机做功的功率。
21．如图所示，为方便残疾人上下台阶，一些公共场所设计了残疾人专用通道（如图所示），其实质是斜面．小明将重750N的人和轮椅沿8m长的斜面推上1m高的平台，沿斜面所用的推力为125N，所用时间为10s．试求：
该斜面的机械效率．推力的功率．若斜面的机械效率为η，将轮椅匀速推上斜面时所需的推力为F，轮椅与斜面间的摩擦力为f，试推导：f＝（1-η）F．
五、作图题（本大题共2小题，共4分）
22．如图是使用手机和自拍扦进行自拍时的示意图，将自拍杆看作一个杠杆，O为支点，请在图中画出自拍杆所受的阻力F2和F1的力臂L1．（不考虑自拍杆的重力）
（___）
23．根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像A′B′．
六、实验探究题（本大题共3小题，共15分）
24．下面是小明利用刻度均匀的匀质杠杆进行探究杠杆的平衡条件的实验．（每个钩码重0.5N）
实验前，将杠杆的中点置于支架上，当杠杆静止时，发现杠杆左端下沉，这时应将平衡螺母向________（选填左或右）端调节，直到杠杆在水平位置平衡。 杠杆调节平衡后，在此后的实验中________ (可以、不可以）通过旋动两端的平衡螺母来使杠杆恢复平衡。 如图A所示，①在杠杆A点处挂4个钩码，则在B点处应挂________个同样的钩码，杠杆仍然在水平位置平衡．②把B点处的钩码取下，在B点处施加一个竖直向下的拉力F时，杠杆仍在水平位置平衡．当拉力F向右倾斜时，仍要保持杠杆水平平衡，拉力F的大小将________（选填变大、变小或不变）．原因是________。 经多次实验后，总结得到了杠杆平衡条件，接着小明又进行了如图B所示的探究，发现弹簧测力计的读数比利用杠杆平衡条件计算得到的数值偏大，原因是________。
25．小航和小组的同学完成了下面的实验：
如图甲所示：在探究“电流与电压关系”的实验中，滑动变阻器除保护电路外，还有______的作用．在探究“电流和电阻的关系”的实验中，定值电阻R1由5Ω换成10Ω时，接下来滑动变阻器的滑片应向________（选填“左”或“右”）调节；若电源电压为6V，R1的可选最大电阻为20Ω，为保证电阻R1两端的电压为2V，那么滑动变阻器R2阻值应不小于______Ω．他做完实验后，把定值电阻换成小灯泡，又完成了“测量额定电压是2.5V小灯泡电功率”的实验，如图乙所示，他要连接电路时，发现电流表的指针偏向左侧无刻度处，原因可能是___________．解除故障后，正确连接电路，闭合开关，他发现小灯泡过亮，为了完成实验，接下来他的操作是，立即断开开关，把___________；再闭合开关，改变滑动变阻器的阻值，记下各组对应的电压表和电流表的示数，并绘制了如图丙所示图像，根据图像可知小灯泡的额定电流是______；额定功率是____W；灯丝的电阻是_______的(填“变化”或“不变”)．
26．陈明同学设计如图所示的装置，研究水的汽化和液化现象。酒精灯通过石棉网对烧瓶里的水加热，产生的水蒸气通过玻璃管通入烧杯中(烧杯中盛有15 ℃的冷水)，温度计甲用于测量沸水的温度，温度计乙用于测量烧杯里水的温度。
如图 如图烧瓶内的水沸腾后，陈明观察到甲温度计的示数如图所示，说明水的沸点为_______℃，此时烧瓶内液面的气压比一个标准大气压______；整个加热过程中，甲温度计的示数变化规律是_________；一段时间后乙温度计的示数如图所示，说明烧杯中水的温度________了，这是因为______________；随着实验的进行，右侧烧杯内水的质量将________(选填“变大”“变小”或“不变”)。
参考答案
一、单选题（本大题共10小题，共30分）
1、B
【解析】
A． 沸点与气压有关，气压减小或升高时，水的沸点也会低于或者高于100℃，故A正确；
B． -10℃的冰块放在0℃的水中，冰块吸热，温度最高可以升高到0℃，但不能再继续吸热，所以冰块不会熔化，故B错误；
C． 沸腾最明显的特点是：温度达到沸点，继续吸热，温度不会再升高，故C正确；
D． 寒冷的冬天，冰能够升华直接变为水蒸气，所以冰冻的衣服会变干，故D正确。
故选B。
2、C
【解析】
A．热机效率是热机所做有用功与所用燃料完全燃烧释放的热量之比．热机效率越高，说明有用功在总功中所占比例越大，不能反映有用功的多少，故A错误．
B．根据吸热公式，可知物体吸收的热量与物体的比热容、质量和温度变化量有关，质量相等的两块金属，由于升高的温度不确定，比热容大的吸收热量不一定多，故B错误．
C．根据Q=qm可知，质量相等的两种燃料完全燃烧，热值大的放出热量多，故C正确．
D．分子间的引力和斥力是同时存在的，压缩铁块时，分子间的距离变小，作用力表现为斥力，故D错误．
故答案为C．
3、D
【解析】
重力为G的石块在下落时，受到重力和空气阻力的作用，重力竖直向下，空气阻力竖直向上，两力的方向相反，在下落过程中，下落速度越来越大，说明石块受到向下的力，即重力和空气阻力的合力向下，合力大小小于G．故D正确．
4、B
【解析】
A、初春，河流中冰雪消融，物质由固态变为液态，属于熔化，故A不符合题意；
B、仲夏，草叶间露珠晶莹，是空气中的水蒸气遇冷凝结成的小水滴，属于液化，故B符合题意；
C、深秋，枝头上挂满白霜，是空气中的水蒸气遇冷凝结成的小冰晶，属于凝华，故C不符合题意；
D、寒冬，窗玻璃上冰花剔透，是室内温度较高的水蒸气遇到温度较低的玻璃凝结成的小冰晶，属于凝华，故D不符合题意。
故选：B。
5、A
【解析】
A. 托里拆利最先借助水银实验，用转化法的思想为指导，即水银柱的压强等于大气压强，利用平衡法测出了大气压的数值，故A正确；
B. 卢瑟福在用a粒子轰击金箔的实验中发现了质子，提出原子核式结构学说，故B错误；
C. 安培定则，也叫右手螺旋定则，是描述通电螺线管的极性跟电流方向之间的关系的，是由安培总结出来的，但电动机不是安培发明的，故C错误；
D. 焦耳定律适用于任何电路，故D错误．
6、A
【解析】
A、小彤捡起实心球，并缓慢举高的过程中，球在力的方向上通过了距离，小彤对球做功，球的高度增大，则球的重力势能增加，故A正确；B、小彤将球用力投出后，球在空中运动过程中小彤没有对球施加力，对球没有做功，球在运动时克服摩擦做功，机械能减小，故B错误；C、小彤将球用力投出后，球在空中最高点时受到重力和空气阻力的作用，这两个力不是平衡力，故所受的合力不为零，故C错误；D、球落地后在水平地面滚动一段距离停止，是因为球受到了阻力，克服摩擦阻力做功，机械能转化为内能，球的机械能减少，故D错误．故选A．
点睛：（1）（2）一个力作用在物体上，并且物体在力的方向上通过一段距离，就说力对物体做了功；重力势能与高度有关；（3）合力为0时，物体将保持静止或匀速直线运动状态；（4）克服摩擦做功，机械能减少．
7、D
【解析】
A、热量是在热传递过程中传递能量的多少，是一个过程量，不能说含有多少热量，故A错误；
B、汽油机做功冲程中内能转化成机械能，故B错误；
C、锯条锯木板时，锯条克服摩擦力做功，机械能转化成内能，锯条和木板的内能都增大，故C错误；
D、热传递的条件是：有温度差；热传递的方向：从高温到低温，热量从高温物体传给低温物体，但内能小的物体温度可能比内能大的物体温度高，因此热量也可能由内能少的物体传给内能多的物体，故D正确。
8、A
【解析】
A、中学生伸开手掌，大拇指指尖到中指指尖的距离大约18cm，新铅笔的长度略小于此数值，在17cm左右，故A正确；
B、南京市最高气温可能超过35℃，但平均气温要低于35℃，故B错误；
C、一瓶500mL=500cm3的矿泉水的质量m=ρV=1.0g/cm3×500cm3=500g=0.5kg，故C错误；
D、复兴号高铁运行速度可以达到350km/h，故D错误。
9、A
【解析】
通电螺线管；磁极间的作用
【详解】
由图示可知，闭合开关后，用右手握住螺线管，四指环绕方向指向电流的方向，大拇指所指的那一端是N极，所以螺线管的左端是N极，右端是S极，根据磁极间的相互作用可知，小磁针的N极将抽左偏转，故应选A。
10、C
【解析】
A.重力势能与物体的质量和高度两个因素有关系，西部物体所处的位置比东部物体海拔高，但相对高度不一定高，另一个因素质量也确定不了，所以是无法确定重力势能大小的，故A错误；
B.装在房子顶部的避雷针，避雷针是导体，能将闪电的电流导入大地，以防止雷击，故B错误；
C.沙漠中缺水，叶子大了，蒸发会快，只有生物适应了环境，才能生存，仙人掌叶子退化成针刺状就可以减慢水分蒸发，适应缺水的环境，故C正确；
D.树丛是绿色的，变色龙在树丛中应反射绿色的光，以便和树丛颜色相同而保护自己，故D错误。
二、多选题（本大题共3小题，共12分）
11、BD
【解析】
A．蜡烛越烧越短，向下移动，则光屏上蜡烛的像向上移动，故A错误．
B．若保持蜡烛和光屏的位置不变，只移动凸透镜，根据折射光路是可逆的，使物距大于像距，这样成倒立、缩小的实像，故B正确．
C．凸透镜成像时，正立的像是虚像，虚像不能呈现在光屏上，故C错误．
D．根据凸透镜成实像时“物远像近像变小”，若使光屏上的像变小，可向左移动蜡烛，使物距变大，同时向左移动光屏，使像距变小，故D正确．
12、ABD
【解析】
A、甲、乙两个容器中的两个物体，形状和体积都相同，由图可知：甲容器中的物体排开水的体积大于乙容器中的物体排开水的体积，根据F浮＝ρgV排可知，甲受的浮力大于乙所受的浮力；故A错误；B、由于两杯中液体高度相同，液体密度相同，所以据p＝ρgh可知，两杯中杯底所受液体的压强相同，故B错误；CD、甲悬浮，说明甲的密度等于水的密度，乙漂浮，即乙的密度小于水的密度；所以甲的密度大于乙的密度，由于两个物体的体积相同，据m＝ρV可知两物体的质量不相等，甲的质量大于乙的质量，故C正确，D错误；故选：ABD。
13、ABC
【解析】
根据题中“滑动变阻器R和小灯泡L串联，不考虑灯丝电阻变化，则下列判断不正确的是”可知，本题考查串联电路的电功率问题，根据电功率的计算公式和进行分析判断。
【详解】
A．由电路图可知，小灯泡L和滑动变阻器R串联，滑片由b端向a端移动的过程中，滑动变阻器连入电路的电阻变小，电路的总电阻变小，电流变大，不考虑灯丝电阻变化，灯泡两端的电压变大，滑动变阻器两端的电压变小。根据电源电压恒定和串联电路的电压关系，灯泡L两端电压的增加量等于滑动变阻器两端电压的减小量，故A不正确。
B．当滑动变阻器的滑片移到a端时（此时滑动变阻器的阻值为0），电路中只有灯泡L，此时电路的总电阻最小，总功率是最大的，因为电源电压是6V，等于灯泡的额定电压，所以灯泡此时消耗的实际功率等于额定功率，即为3.6W，故B不正确。
C．当滑动变阻器的滑片移到b端时（此时滑动变阻器的阻值为最大值），此时电路的总电阻最大，而总功率是最小的；灯泡的电阻，电路的总阻值：R总=RL+R=10Ω+50Ω=60Ω，电路的总功率：，故C不正确。
D．灯泡L和滑动变阻器R是串联的，通过它们的电流相等，当滑片滑至某位置，滑动变阻器的阻值和灯泡的电阻相等，此时它们消耗的功率相等，且为滑动变阻器消耗的最大功率，故D正确。
故答案为ABC。
三、填空题（本大题共5小题，共10分）
14、运动 力的作用是相互的
【解析】
封口的夹子松开后，以吸管为参照物，铁架台相对于吸管位置不断发生改变，所以铁架台是运动的；
图中气球向左喷出气体，在气体推力的作用下向右运动，这是因为把封口的夹子松开，气球要向左喷出气体，给周围的空气向左的推力，因为物体间力的作用是相互的，空气也给气球向右的推力，所以气球向右运动。
15、热(永不停息地无规则) 扩散 增大；
【解析】
闻到茶水的清香，是茶叶的清香分子，扩散到空气当中的现象，这是因为分子在永不停息地做无规则运动；在沏茶过程中，茶叶的温度增大，内能增大；
16、惯性 形变 汽车头枕
【解析】
一切物体在任何时候任何情况下都具有惯性，汽车B刹车后由于惯性仍要保持原来的运动状态，所以仍撞到汽车A；
汽车A的尾部向上翘起，说明力能够改变物体的形状；
在车辆发生追尾时，A车由于受到B车的撞击，速度加快，A车内的人下半身随着A车速度加快，而其上半身和头部由于惯性仍要保持原来的运动速度，人会向后倒，故对汽车A中的司机起保护作用的是汽车头枕．
17、分子的无规则运动越剧烈 虚 音色 增大接触面的粗糙程度
【解析】
闻到花的香味，是花分子在不停地做无规则的运动，运动到空气中被人们闻到了香味，这种现象叫扩散现象，温度越高，分子无规则运动越剧烈，随着气温的升高，花香越来越浓；
鱼反射的光线由水中进入空气时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，看到的是比真实位置要浅的鱼的虚像；
不同发声体的音色不同，小明突然听到有人在背后喊他的名字，他没有回头看就确定是小华，他是通过声音的音色来判断的；
自行车轮胎上布满花纹，是压力一定时，通过增大接触面的粗糙程度来增大摩擦的。
18、不停地做无规则运动摩擦运动状态
【解析】
走进公园能闻到花的香味，说明分子在不停地做无规则运动。汽车轮胎有花纹增大了轮胎表面的粗错程度从而增大摩擦。力可以改变物体的运动状态，可以改变物体的形状，运动员挥拍击回乒乓球表明力可以改变物体的运动状态。
四、计算题（本大题共3小题，共29分）
19、（1）0.6A（2）18V（3）3.6V（4）0.4W
【解析】
（1）由P＝UI可得，小灯泡正常发光时的电流：；
（2）由可得，小灯泡的电阻：，
当只闭合S、S2，滑动变阻器的滑片P在中点时，灯泡L与R1串联，因串联电路中各处的电流相等，且小灯泡正常发光，所以，滑动变阻器两端的电压：，
因串联电路中总电压等于各分电压之和，所以，电源的电压：；
（3）当只闭合S、S2，滑动变阻器的滑片P在A端时，灯泡L与R1串联，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：，
小灯泡两端的实际电压：；
（4）当所有开关都闭合，滑片滑到A端时，R2与R1的最大电阻并联，电流表A1测干路电流，电流表A2测R2支路的电流，
因并联电路中干路电流等于各支路电流之和，且此时A1、A2的示数之比是3：1，
所以，通过R1、R2的电流之比：，因并联电路中各支路两端的电压相等，所以，两电阻的阻值之比：，
则 ，比较可知，R2的阻值大于R1的最大阻值，则当闭合S、S3且断开S1、S2时，灯泡L与R2串联，此时电路中的总电阻最大，电路中的电流最小，灯泡的电功率最小，电路中的最小电流：，
小灯泡消耗的最小电功率： 。
答：（1）小灯泡正常发光时的电流为0.6A；
（2）电源电压为18V；
（3）当只闭合S、S2，滑动变阻器的滑片P在A端时，小灯泡两端的实际电压为3.6V；
（4）小灯泡消耗的最小电功率为0.4W。
20、（1）5×105Pa；（2）20m/s；（3）4×104W。
【解析】
（1）校车轮胎与地面的接触面积：S＝1600cm2＝1600×10﹣4m2＝0.16m2；校车对水平地面的压力：F压＝G＝mg＝8×1000kg×10N/kg＝80000N，校车对地面的压强为：。
（2）校车在某段平直公路上匀速行驶12km用时10min，这段路程内汽车的行驶速度：
；
（3）因为校车在平直公路上匀速运动，所以F＝f，校车发动机的功率为：。
21、（1）75%；（2）100W；（3）详见解析
【解析】
（1）推力做的有用功：W有用=Gh=750N×1m=750J，
总功：W总=Fs=125N×8m=1000J，
斜面的机械效率：η==75%；
（2）推力的功率：P==100W；
（3）利用斜面做的额外功W额＝fs，
有用功W有=W总-W额=Fs-fs，
斜面的机械效率：η=，
解得：f=（1-η）F．
答：（1）该斜面的机械效率为75%；
（2）推力的功率为100W；
（3）推导过程同上．
五、作图题（本大题共2小题，共4分）
22、
【解析】
将自拍杆看作一个杠杆，O为支点，过支点O作动力F1作用线的垂线段，即为F1的力臂L1，自拍杆所受的阻力F2是手机对杆的压力，阻力的方向是竖直向下的，据此画出阻力F2的示意图，如图所示：
23、
【解析】
平面镜成像的特点：平面镜所成的像与物体大小相等，像到平面镜的距离等于物体到平面镜的距离，像与物体的连线与镜面垂直，平面镜所成的像是虚像；故作图时分别过AB作MN的垂线，标出等距离对称的A’B’，因像是虚像，故连接A’B’时用虚线，作图如下：
六、实验探究题（本大题共3小题，共15分）
24、右 不可以 4 变大 阻力和阻力臂不变，动力臂变小 杠杆有自重
【解析】
（1）杠杆左端下沉，说明杠杆的重心在支点左侧，调节平衡螺母应使杠杆重心右移，这一调节过程的目的是为了使杠杆的自重对杠杆平衡不产生影响；
（2）杠杆在水平位置平衡后，支点到力的作用点的距离就是力臂，实验过程中不能再移动平衡螺母；
（3）设杠杆每个格的长度为L，每个钩码的重力为G，根据杠杆的平衡条件：FALA=FBLB；4G•3L=FB•2L；解得FB=6G，需挂6个钩码．若拉力F向右倾斜时，此时F的力臂变短，根据杠杆的平衡条件，力变大；
（4）由图可知，此时的杠杆的支点没有在重心上，在实验的过程中，由于杠杆自重的影响，使得左端的杠杆与其力臂的乘积要大于右端杠杆与其力臂的乘积，故导致测量结果不准确．
25、改变定值电阻两端电压 右 40 电流表没有调零 滑动变阻器阻值调到最大值 0.25A 0.625 变化
【解析】
（1）（a）滑动变阻器除保护电路外，还有改变定值电阻两端电压的作用，由于在测电阻时不能只有一组数值就确定电阻的值，需要多测几组数据，最后求平均值来减小误差，所以要靠滑动变阻器来实现；
（b）当定值电阻由小变大时，电压表的示数将变大，接下来滑动变阻器的滑片应向右，调节到电压表示数与原来相等为止；当R1选最大电阻20Ω时，电压为2V，电流为0.01A，此时变阻器分压为6V-2V=4V，所以滑动变阻器R2阻值应不小于4V/0.01A=40Ω；
（2）电流表的指针偏向左侧无刻度处，是因为忘记了调零；闭合开关，他发现小灯泡过亮，是因为电路中的电阻太小了，滑动变阻器的滑片没有在最大值位置，所以应立即断开开关，把滑动变阻器阻值调到最大值；由图丙可知小灯泡的额定电流是0.25A，额定功率是：P=UI=2.5V×0.25A=0.625W，由图示可以看出图像不是一条直线，说明灯丝的电阻是变化．
26、102 高 先上升后不变 升高 水蒸气液化放热 变大
【解析】
（1）读数可知温度为102，此温度高于100，说明瓶内气压高于外界气压；根据水的沸点可知温度计示数先升高后不变。（2）烧杯中水温为15，而目前温度计乙示数为40，说明水温升高了，结合理论可知原因是水蒸气通过玻璃管液化放热。
(3)水蒸气通过玻璃管液化而进入玻璃杯，所以杯内水的质量变大。
