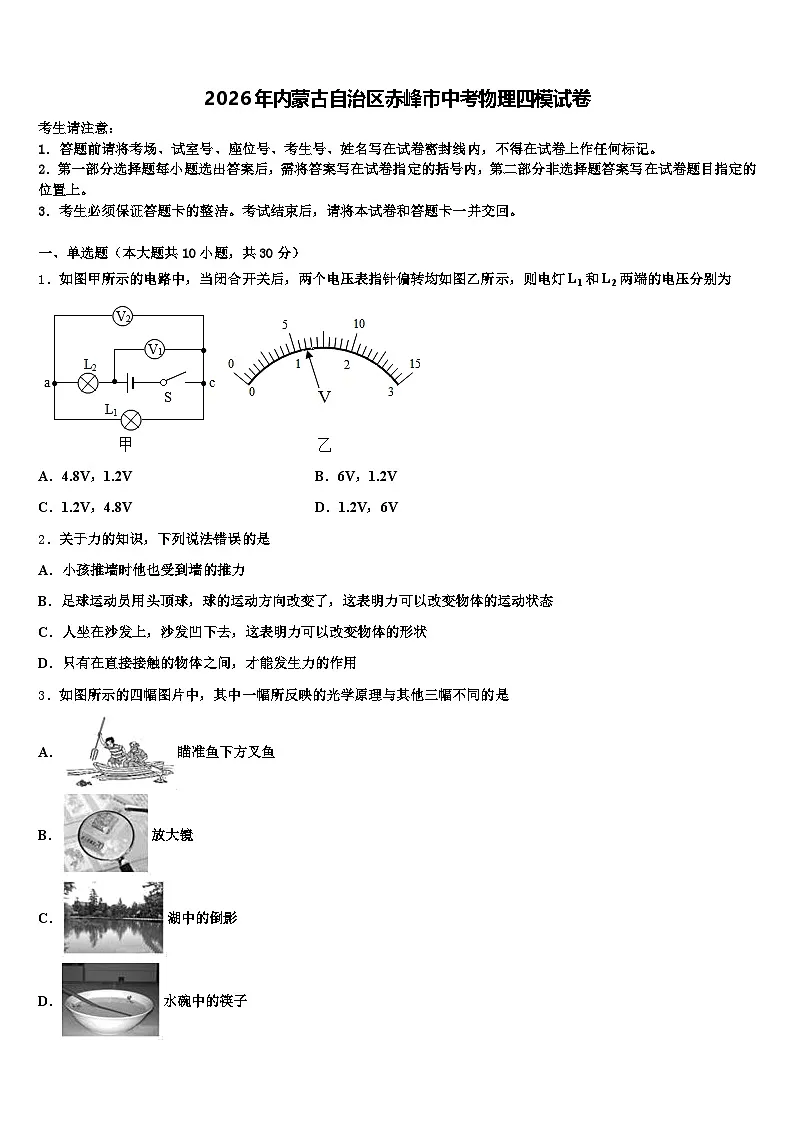

2026年内蒙古自治区赤峰市中考物理四模试卷（含答案解析）

这是一份2026年内蒙古自治区赤峰市中考物理四模试卷（含答案解析），共17页。试卷主要包含了考生必须保证答题卡的整洁，下列四个句子等内容，欢迎下载使用。
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单选题（本大题共10小题，共30分）
1．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为
A．4.8V，1.2VB．6V，1.2V
C．1.2V，4.8VD．1.2V，6V
2．关于力的知识，下列说法错误的是
A．小孩推墙时他也受到墙的推力
B．足球运动员用头顶球，球的运动方向改变了，这表明力可以改变物体的运动状态
C．人坐在沙发上，沙发凹下去，这表明力可以改变物体的形状
D．只有在直接接触的物体之间，才能发生力的作用
3．如图所示的四幅图片中，其中一幅所反映的光学原理与其他三幅不同的是
A．瞄准鱼下方叉鱼
B．放大镜
C．湖中的倒影
D．水碗中的筷子

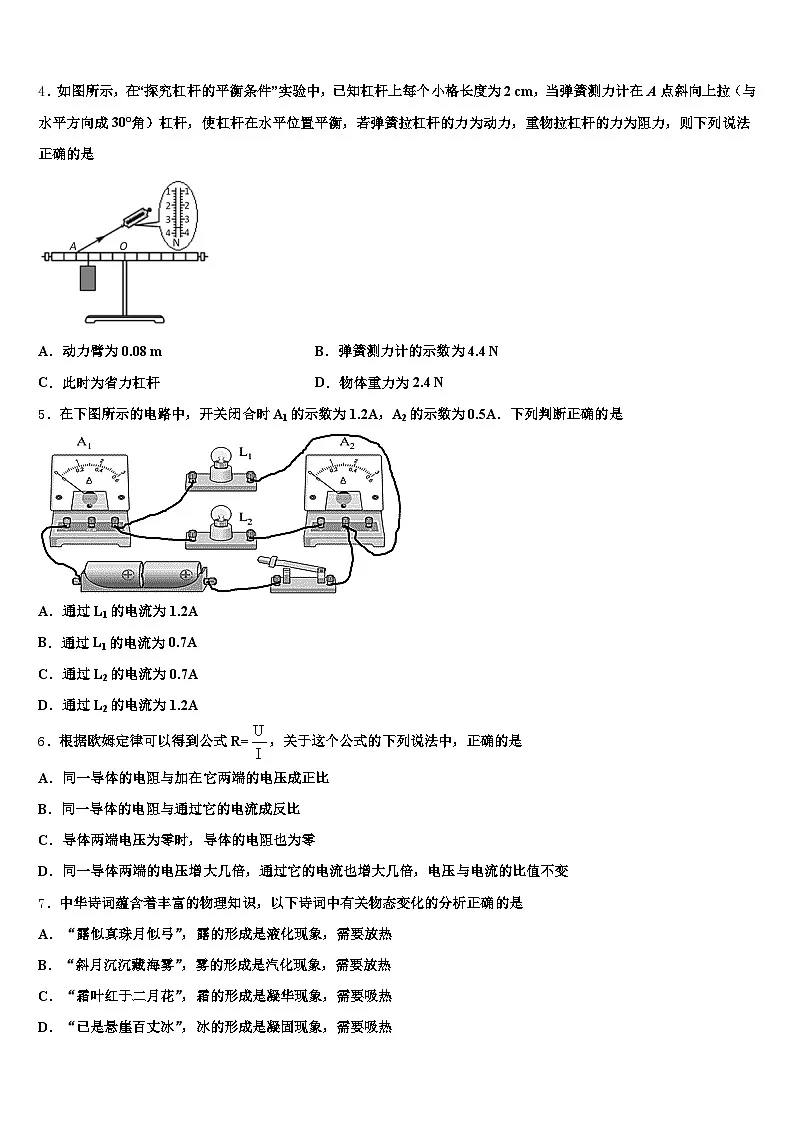

4．如图所示，在“探究杠杆的平衡条件”实验中，已知杠杆上每个小格长度为2 cm，当弹簧测力计在A点斜向上拉（与水平方向成30°角）杠杆，使杠杆在水平位置平衡，若弹簧拉杠杆的力为动力，重物拉杠杆的力为阻力，则下列说法正确的是
A．动力臂为0.08 mB．弹簧测力计的示数为4.4 N
C．此时为省力杠杆D．物体重力为2.4 N
5．在下图所示的电路中，开关闭合时A1的示数为1.2A，A2的示数为0.5A．下列判断正确的是
A．通过L1的电流为1.2A
B．通过L1的电流为0.7A
C．通过L2的电流为0.7A
D．通过L2的电流为1.2A
6．根据欧姆定律可以得到公式R=，关于这个公式的下列说法中，正确的是
A．同一导体的电阻与加在它两端的电压成正比
B．同一导体的电阻与通过它的电流成反比
C．导体两端电压为零时，导体的电阻也为零
D．同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变
7．中华诗词蕴含着丰富的物理知识，以下诗词中有关物态变化的分析正确的是
A．“露似真珠月似弓”，露的形成是液化现象，需要放热
B．“斜月沉沉藏海雾”，雾的形成是汽化现象，需要放热
C．“霜叶红于二月花”，霜的形成是凝华现象，需要吸热
D．“已是悬崖百丈冰”，冰的形成是凝固现象，需要吸热

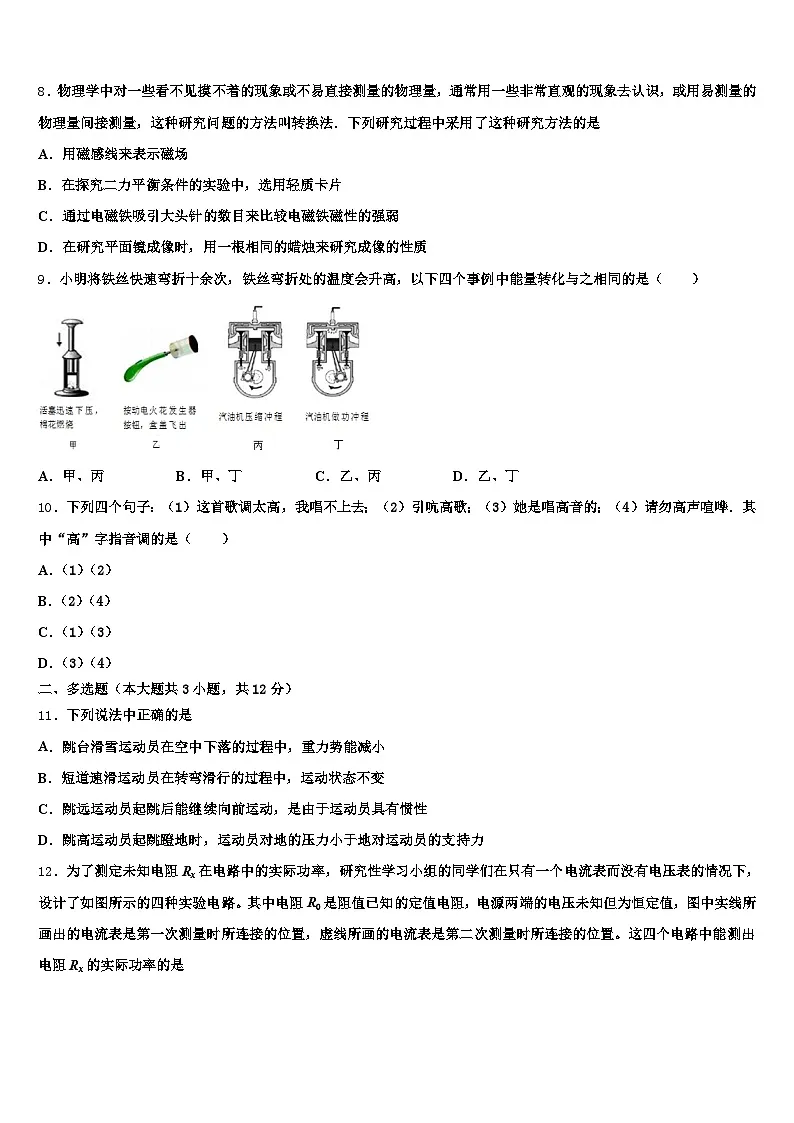

8．物理学中对一些看不见摸不着的现象或不易直接测量的物理量，通常用一些非常直观的现象去认识，或用易测量的物理量间接测量，这种研究问题的方法叫转换法．下列研究过程中采用了这种研究方法的是
A．用磁感线来表示磁场
B．在探究二力平衡条件的实验中，选用轻质卡片
C．通过电磁铁吸引大头针的数目来比较电磁铁磁性的强弱
D．在研究平面镜成像时，用一根相同的蜡烛来研究成像的性质
9．小明将铁丝快速弯折十余次，铁丝弯折处的温度会升高，以下四个事例中能量转化与之相同的是（ ）
A．甲、丙B．甲、丁C．乙、丙D．乙、丁
10．下列四个句子：（1）这首歌调太高，我唱不上去；（2）引吭高歌；（3）她是唱高音的；（4）请勿高声喧哗．其中“高”字指音调的是（ ）
A．（1）（2）
B．（2）（4）
C．（1）（3）
D．（3）（4）
二、多选题（本大题共3小题，共12分）
11．下列说法中正确的是
A．跳台滑雪运动员在空中下落的过程中，重力势能减小
B．短道速滑运动员在转弯滑行的过程中，运动状态不变
C．跳远运动员起跳后能继续向前运动，是由于运动员具有惯性
D．跳高运动员起跳蹬地时，运动员对地的压力小于地对运动员的支持力
12．为了测定未知电阻Rx在电路中的实际功率，研究性学习小组的同学们在只有一个电流表而没有电压表的情况下，设计了如图所示的四种实验电路。其中电阻R0是阻值已知的定值电阻，电源两端的电压未知但为恒定值，图中实线所画出的电流表是第一次测量时所连接的位置，虚线所画的电流表是第二次测量时所连接的位置。这四个电路中能测出电阻Rx的实际功率的是
A．B．
C．D．
13．关于家庭电路和安全用电常识，下列说法中正确的是
A．人体安全电压为不高于220V
B．使用试电笔时，手应接触笔尾金属体
C．只有接触高压线路才会发生触电事故
D．家里的空气开关“跳闸”，可能是发生了短路
三、填空题（本大题共5小题，共10分）
14．微风吊扇通电后扇叶转动，拔下插头，插头处接发光二极管，旋转叶片后二极管发光,这是__________现象过程中______能转化______能
15．一金属圆柱体重力为G，用弹簧测力计吊着将其三分之一浸入水中，这时测力计的示数为10牛，当圆柱体逐渐浸入水中时，圆柱体受到的浮力_____（选填“变大”、“变小”、“不变”），当圆柱体完全浸没时，测力计示数恰好为0牛（且塑料块尚未接触容器底部），则圆柱体的重力G为_____牛，此时圆柱体上下表面压力差为_____牛．
16．用如图所示的滑轮组将一个重为48N的物体匀速提升0.2m，作用在绳子自由端的拉力为20N，则绳子自由端移动的距离为____m，该滑轮组的机械效率为______。
17．测量工具的主要规格是量程和___________，它们是选择仪器的重要依据；如图，小车通过的路程为____________cm.
18．如图甲，电源电压为6 V，灯泡L1和L2均标有“6 V 6 W”字样，其电流随电压变化的曲线如图乙所示．如果同时闭合开关_______，可使两灯都能正常发光；如果同时闭合开关S1、S2，电流表的示数是____A；如果只闭合开关S2，电路消耗的总功率是______W．
四、计算题（本大题共3小题，共29分）
19．工人利用如图所示的滑轮组在5s内把重物匀速提升2m，已知所用的拉力为250N，不计绳重和各处摩擦，求：
绳子自由端移动的速度；拉力的功率；若滑轮组的机械效率为80%，求所提升物体的重力大小．
20．某兴趣小组探究串联电路中电阻消耗的电功率与电流的关系，电路如图甲所示.滑动变阻器的规格为“ ”，当滑片从最右端向最左端移动的过程中，的图象如图乙所示.求：
（1）的阻值；
（2）电路消耗的最大功率；
（3）当消耗的电功率为时，的阻值.
21．如图所示的电路，电阻R2的阻值是30Ω。当开关S闭合时，电流表A1的示数是0.6A，电流表A的示数是1.0A。 求：
电阻R1的阻值；通电30秒钟，电流通过电阻R2所做的电功W2。
五、作图题（本大题共2小题，共4分）
22．请在图中画出空中飞行的足球所受重力的示意图。
23．在如图所示电路中，开关S闭合后，灯泡L1和L2正常发光．请在图中的圆圈内填上合适的电表符号．
六、实验探究题（本大题共3小题，共15分）
24．小明用两个完全相同的蜡烛A和B，在水平桌面上探究平面镜成像的特点．
小明采用透明玻璃板代替平面镜，点燃蜡烛A后，小明发现镜中出现如图甲所示的现象，出现这一现象的原因是________．改进实验后，如图乙所示，移动蜡烛B，使它与蜡烛A的像完全重合，这样做的目的除了能确定蜡烛A经平面镜所成像的位置，同时还能比较____关系．小明想验证平面镜所成的像是虚像，接下来的操作是：移去蜡烛B，在B的位置竖直放置一张白卡片，_________（选填“透过玻璃”或“直接”）观察白卡片上有无蜡烛A的像．用木板紧贴玻璃板背面，挡住玻璃板后的光，从A侧向玻璃板看去，人眼____（选填“能”或“不能”）看见蜡烛A的像．小明想要研究像与物左右位置的关系，做了四个模型，如丙图所示，并把它们分别面对玻璃直立在桌面上，其中能够达到实验目的是______． 多次改变蜡烛A的位置，用笔在白纸上记录平面镜及蜡烛A和蜡烛B的位置，并画出蜡烛A和对应蜡烛B位置的连线，每次用刻度尺分别测出两个蜡烛位置到镜面的距离，这一步操作目的是为了找到___的关系．
25．为了探究“滑动摩擦力大小与什么因素有关”，小明设计了如图所示的实验．
实验过程中，弹簧测力计________（选填“必须”或“不必”）沿水平方向拉着物块做匀速直线运动，此时，滑动摩擦力的大小________（选填“大于”、“等于”或“小于”）弹簧测力计的示数．在四次实验中，滑动摩擦力最小的是_____（选填“甲”、“乙” 、“丙”或“丁”）．比较甲、乙实验，是为了研究滑动摩擦力大小与________有关；比较乙、丙实验，是为了研究滑动摩擦力大小与________有关．（以上两空选填“压力”或“接触面粗超程度”）比较甲、丁实验，发现甲实验弹簧测力计的示数大于丁实验弹簧测力计的示数，小明得出结论：滑动摩擦力的大小与接触面积的大小有关．你认为他的结论是________________（选填“正确”或“错误”）的．小明对实验装置进行改动，如图所示，重复实验，发现效果更好．实验中，小明_____（选填“一定”或“不一定”）要匀速拉动长木板．
26．小明用两节干电池测小灯泡的功率，连接的部分电路如图甲所示，小灯泡的额定电压为2.5 V（阻值约为10 Ω），滑动变阻器的规格为“20 Ω 2 A”．
（1）在图甲中，用笔画线代替导线将电路连接完整．
（_____）
（2）连接电路时，开关必须断开，滑动变阻器的滑片应移到最_____（选填“左”或“右”）端．
（3）当电压表的示数达到2 V时，电流表的示数如图乙所示，此时，灯泡的功率为____W，为使灯泡正常发光，应将滑片向_____（选填“左”或“右”）移动．
（4）小明发现当电压表示数达到2.5 V时，无论怎么调节变阻器滑片都无法使电压表示数增大．为了用该灯泡继续完成实验，你觉得合理的解决办法是______．
（5）解决了（4）中问题后，测出电压略大于2.5 V时的灯泡功率．为比较灯泡在不同电压下的功率关系，______（选填“需要”或“不需要”）重新测量前面的实验数据．
参考答案
一、单选题（本大题共10小题，共30分）
1、C
【解析】
由图知，闭合开关后，两灯串联，电压表V1测总电压，电压表V2测L1的电压，串联电路的电压规律是：U=U1+U2，所以V1的示数应大于V2的示数，而两个电压表指针位置相同，说明两表所选量程不同；V1测总电压，使用的是大量程，故读数为6V，即电源电压U=6V，V2测L1的电压，使用的是小量程，故读数为1.2V，即U1=1.2V，所以灯泡L2的电压：U2=U−U1=6V−1.2V=4.8V，故C正确，ABD错误．
2、D
【解析】
A．人推墙时，人对墙施加了力，由于力的作用是相互的，墙同时会对人施加力的作用．不合题意；
B．物体运动状态的改变，不仅包括物体的速度大小的变化，也包括运动方向的改变，故足球运动员用头顶球，球的运动方向改变了，这表明力可以改变物体的运动状态的．不合题意；
C．人对沙发一个作用力，沙发在这个力的作用下，形状发生了改变，说明了力可以改变物体的形状． 不合题意；
D．是否发生力的作用与物体是否接触无关，如磁铁吸引铁钉，故D说法错误．符合题意；
故选D。
3、C
【解析】
A．瞄准鱼下方叉鱼，是因为看到的鱼是光的折射形成的虚像，其原理为光的折射；
B．用放大镜看图片时，图片变大了，属于凸透镜成像，是由于光的折射形成的；
C．湖面上山的倒影，属于平面镜成像，是由于光的反射形成的；
D．从水中筷子上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是筷子的虚像，比实际位置偏高，所以感觉折断了．故ABD原理相同，故选C。
4、D
【解析】
A、当弹簧测力计在A点斜向上拉（与水平方向成30°角）杠杆，根据三角几何关系（勾股定理）可知此时动力臂等于，故A错误；
B. 由图中弹簧测力计分度值为0.2N，指针在3.6处，所以弹簧测力计的示数为3.6N，故B错误；
C. 阻力臂的大小：，所以杠杆为费力杠杆，故C错误；
D. 根据杠杆的平衡条得:，故D正确。
5、B
【解析】
由图可知，两灯泡并联，电流表A1在干路中，是测量干路中的电流即总电流，则
I=1.2A
电流表A2是测量支路L2中的电流，则
I2=0.5A
根据并联电流电流的规律：I=I1+I2得，通过支路L1的电流为
I1=I-I2=1.2A-0.5A=0.7A
故B正确。
6、D
【解析】
导体的阻值是导体本身所具有的性质，其大小决定于导体的长度、材料和横截面积，与通过它的电流、它两端的电压无关，电阻不随着电压和电流的改变而改变，所以A、B、C说法错误，不符合题意．由欧姆定律得出，若知道导体两端的电压和导体中的电流，我们可以计算导体的电阻；导体两端的电压增加几倍，导体中的电流也增加几倍，但电压和电流的比值不变，所以D说法正确，符合题意．
故选D．
7、A
【解析】
（1）物质由气态直接变为固态叫凝华；物质由固态直接变为气态叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固．
（2）物态变化中吸热的有：熔化、汽化和升华；放热的有：凝固、液化和凝华．
【详解】
露的形成是液化现象，需要放热，A正确；雾是悬浮在空气中的小水珠，水水蒸气液化形成的，需要放热B.错误；C. “霜叶红于二月花”，霜的形成是凝华现象，需要放热故C错误；D. “已是悬崖百丈冰”，冰的形成是凝固现象，需要放热，故D错误．故选A.
此题考查了生活中的物态变化现象，要求学生运用所学知识解答生活、自然现象．
8、C
【解析】
A. 利用磁感应线去研究磁场分布规律，这种研究方法叫模型法，不符合题意；
B. 在探究二力平衡条件的实验中，选用轻质卡片，忽略了纸片质量的影响，用到了理想实验法，不符合题意；
C. 电磁铁磁性强弱不能直接观察，通过观察被吸引的小铁钉数间接知道了电磁铁磁性的强弱，采用的是转换法，符合题意；
D. 探究平面镜成像特点时，选用两根相同的蜡烛是利用了等效替代法，不是转换法，不符合题意．
9、A
【解析】
反复弯折铁丝，铁丝弯折处温度升高，机械能转化为内能，使铁丝的内能增加。甲图中，用力将活塞压下，活塞对空气做功，筒内空气的内能增大、温度升高，达到了棉花的着火点，棉花就会燃烧，此过程中机械能转化为内能，正确；乙图中，按动电火花发生器按钮，盒盖飞出，此过程内能转化为机械能，错误；丙图中，汽油机压缩冲程过程中机械能转化为内能，正确；丁图中，汽油机做功冲程中，高温高压的燃气对外做功，此过程中内能转化为机械能，错误。故选A。
10、C
【解析】
（1）这首歌调太高，我唱不上去，指的是音调高；（2）引吭高歌，指的是响度大；（3）她是唱高音的，指的是音调高；（4）请勿高声喧哗，这里指的是响度大；符合选项的是（1）（3），故选 C．
二、多选题（本大题共3小题，共12分）
11、AC
【解析】
A．跳台滑雪运动员在空中下落的过程中，质量不变、高度减小，重力势能减小，故A正确；
B．短道速滑运动员在转弯滑行的过程中，运动方向时刻在发生变化，所以运动状态不断改变，故B错误；
C．跳远运动员起跳后能继续向前运动，是由于运动员具有惯性，仍然要保持原来的运动状态。故C正确；
D．跳高运动员起跳蹬地时，运动员对地的压力与地对运动员的支持力是一对相互作用力，大小相等，故D错误。
12、ABC
【解析】
A、由电路图可知，两电阻并联，第一次电流表测量干路电流，示数为I；第二次电流表测量通过电阻R0的电流I0，则通过Rx的电流为Ix=I-I0，根据并联电路电压的规律和欧姆定律可知Rx两端的电压为Ux=U0=I0R0，则Rx的实际功率：Px=UxIx=I0R0（I-I0），故A符合题意；
B、由电路图可知，两电阻并联，第一次电流表测量Rx的电流，示数为Ix；第二次电流表测量通过电阻R0的电流I0，根据并联电路电压的规律和欧姆定律可知Rx两端的电压为Ux=U0=I0R0，则Rx的实际功率：Px= UxIx=I0R0Ix，故B符合题意；
C、由电路图可知，两电阻并联，第一次电流表测量干路电流，示数为I；第二次电流表测量通过电阻Rx的电流Ix，则通过R0的电流为I-Ix，根据并联电路电压的规律和欧姆定律可知Rx两端的电压为Ux=U0=（I-Ix）R0，则Rx的实际功率：Px= UxIx=（I-Ix）R0Ix，故C符合题意；
D、由电路图可知，两电阻串联，无论电流表接在哪一位置，电流表都是测量整个电路的电流，且电源两端的电压未知，所以无法知道Rx两端的电压，不能测出电阻Rx的实际功率，故D不符合题意。
13、BD
【解析】
A．只有不高于36V的电压对人体才是安全的，故A错误；
B．使用试电笔时，手应接触笔尾金属体，故B正确；
C．高压线路、家庭电路对人体都是危险的，故C错误；
D．空气开关跳闸的基本原因是：短路或用电器总功率过大，故D正确．
三、填空题（本大题共5小题，共10分）
14、电磁感应 机械 电
【解析】
电风扇里装的是电动机，其构造中是由磁场和线圈组成的，故若转动电动机的线圈时，线圈恰好在磁场中做切割磁感线运动，故此时会产生电流，该现象实际就是电磁感应现象．
这一过程中，消耗机械能获得电能．
15、变大；1；1
【解析】
试题分析：当金属圆柱体全部浸没在水中后，V排变为原来的3倍，根据F浮=ρ水gV排可知圆柱体受到的浮力情况，当圆柱体完全浸没时，测力计示数恰好为0牛，根据F浮="G" F拉，求得其重力，此时圆柱体上下表面压力差即为浮力大小．
解：由“用弹簧测力计吊着将其三分之一浸入水中，这时测力计的示数为10牛”可得，
F浮="G" F拉="G" 10N，
当金属圆柱体全部浸没在水中后，V排变为原来的3倍，根据F浮=ρ水gV排可知圆柱体受到的浮力浮力变大；
则此时圆柱体受到的浮力=3F浮=3（G 10N）="3G" 30N，
由此时弹簧测力计的示数为0牛，="G" F′可得，
3G 30N="G" 0，
解得G=1N，
此时圆柱体上下表面压力差即为浮力，即="3G" 30N="3×1N" 30N=1N．
故答案为变大；1；1．
【点评】本题属于浮力的基本计算，利用好称重法求浮力（F浮="G" F示）是本题的关键．
16、0.6； 80%
【解析】
由图示可知，承担物重的绳子段数n=3，则绳子自由端移动的距离：s=nh=3×0.2m=0.6m，该滑轮组的机械效率：η=W有/W总×100%=G/nF×100%=48N/60N=80%。
17、分度值 80.0
【解析】
刻度尺是常用的长度测量工具，测量仪器的最小刻度值叫做分度值，测量所能达到的准确程度是由分度值决定的，测量工具所能测量的范围即刻度尺最大的读数叫量程，量程和分度值是测量工具的主要规格；此刻度尺的分度值是1 cm，读数时要估读到分度值的下一位，图中车尾的起始位置刻度是0.0cm，终点位置刻度是80.0 cm，小车通过的路程为：80.0 cm-0.0 cm=80.0 cm.
18、S1和S3 1 4.2
【解析】
（1）同时闭合开关S1、S2时，电路为L1的简单电路，电流表测电路中的电流，根据图象读出电流表的示数；
（2）只闭合开关S2时，两灯泡串联，它们两端的电压相等，为电源电压的一半，由图象求出此时电路电流，由功率公式P=UI求出电路功率．
【详解】
（1）同时闭合开关S1、S2时，电路为L1的简单电路，电流表测电路中的电流，此时灯泡两端的电压为电源的电压6V，由图象可知电流表的示数为1.0A；
（2）只闭合开关S2时，两灯泡串联，两灯泡分得的电压相等，即：
U1=U2==3V，
由图象可知，此时电路电流：
I=0.7A，
则电路消耗的总功率：
P=UI=6V×0.7A=4.2W。
四、计算题（本大题共3小题，共29分）
19、（1）0.8m/s；（2）200W；（3）400N
【解析】
（1）由图可知滑轮组的动滑轮绕2段绳，绳子自由端移动的距离：s=2h=2×2m=4m，
绳子自由端移动的速度：；
（2）拉力做的总功：W总=Fs=250N×4m=1000J，
拉力的功率：；
（3）有用功：W有用=W总η=1000J×80%=800J；
由W有用=Gh可得物体的重力：．
答：（1）绳子自由端移动的速度为0.8m/s；
（2）拉力的功率为200W；
（3）若滑轮组的机械效率为80%，所提升物体的重力大小为400N．
20、（1）（2）（3）.
【解析】
（1）由R1的U-I图像可知，通过R1的电流与电压成正比，R1为定值电阻，当U1=6V时，I1=0.6A，由欧姆定律可知：；
（2）当滑动变阻器连入电阻为0时，电路中的电流最大，此时电阻R1两端的电压等于电源电压，电源电压U=U1=6V，最大电流为I1=0.6A，电路最大功率；
（3）当R2消耗的电功率为0.5W时，，----①而，代入①得：，解得R2的阻值：R2=2Ω或R2=50Ω，由图乙可知，当R2最大时，I最小=0.15A，电路总电阻，R2的最大值R最大=R-R1=40Ω-10Ω=30Ω，所以R2=50Ω舍去，R2=2Ω．
21、（1）20Ω；（2）144J
【解析】由电路图可知,R1与R2并联,电流表A测干路电流,电流表A1测R1支路的电流。(1)因并联电路中干路电流等于各支路电流之和，所以,通过R2的电流：I2＝I−I1＝1.0A−0.6A＝0.4A，因并联电路中各支路两端的电压相等，所以,由I＝可得，电压的电压：U＝U2＝I2R2＝0.4A×30Ω＝12V，则电阻R1的阻值：R1＝＝20Ω；(2)通电30秒钟,电流通过电阻R2所做的电功：W2＝UI2t＝12V×0.4A×30s＝144J.
点睛：由电路图可知，R1与R2并联，电流表A测干路电流，电流表A1测R1支路的电流．（1）根据并联电路的电流特点求出通过R2的电流，根据并联电路的电压特点和欧姆定律求出电源的电压，再根据欧姆定律求出电阻R1的阻值；（2）通电30秒钟，根据W＝UIt求出电流通过电阻R2所做的电功。
五、作图题（本大题共2小题，共4分）
22、
【解析】重力的方向始终是竖直向下的，足球的重心在球心，画一竖直向下的线段，标出箭头，记为G，如下图所示：
23、
【解析】
试题分析：要确定圆圈中的电表符号，首先要弄清电压表和电流表的正确使用方法：
电流表要串联在电路中使用，而电压表要与被测用电器并联；
首先判断图中各圆圈的位置，以及和用电器的连接方式，再结合仪表的使用方法进行分析．
解：圆圈1在干路中，与电源串联，因此为电流表；
圆圈2与灯L1并联，因此是电压表；
而圆圈3与L2串联在同一支路中，因此为电流表，答图如下：
【点评】本题考查了电流表和电压表的使用方法．解题的关键是明白电压表是并联使用，电流表是串联使用．
六、实验探究题（本大题共3小题，共15分）
24、光在玻璃板的两个面分别成像（玻璃板过厚） 像与物的大小 直接 能 B 像和物到镜面距离
【解析】
（1）由甲图知道，点燃蜡烛后，发现镜中出现了蜡烛A两个不重合的像，出现这一现象的原因是玻璃板太厚，因为两个反射面成像距离比较远，而实验时会出现明显的两个像；
（2）如图乙移动蜡烛B，使它与蜡烛A的像完全重合，即拿另外一支相同的蜡烛与竖立在玻璃板前面点燃的蜡烛的像能完全重合，这样可以能确定蜡烛A经平面镜所成像的位置，同时还能比较蜡烛成的像和蜡烛大小关系；
（3）由于实像能用光屏承接，虚像不能用光屏承接，所以，当移去蜡烛B，在B的位置竖直放置一张白卡片，卡片上是看不到蜡烛A的像的，由此说明平面镜成的是虚像；
（4）平面镜成的像是光的反射形成的，蜡烛发出的光线经玻璃板反射，被人眼接收，才能看到像，所以用木板紧贴玻璃板背面，挡不住玻璃板反射光，所以，人眼在玻璃板前仍能看见棋子A的像；
（5）由图知道，四个模型分别为字母A、C、T、V，即只有C左右不同，而A、T、V，左右相同，所以当小明把四个模型分别面对玻璃板直立在桌面上，用模型A、T、V不能达到实验目的，只有字母C左右不同，能够达到实验目的；
（6）用铅笔画出平面镜及蜡烛A和蜡烛B的位置，并画出蜡烛A和蜡烛B位置的连线，并每次用刻度尺分别测出两个蜡烛位置到镜面的距离，这样可以发现两蜡烛到镜面的距离，便于找到像和物到镜面距离的关系．
25、必须 等于 丁 压力 接触面的粗糙程度 错误 不一定
【解析】
（1）实验过程中，弹簧测力计必须沿水平方向拉着物块做匀速直线运动，此时物块处于平衡状态，滑动摩擦力和拉力是一对平衡力，大小相等，所以滑动摩擦力的大小等于弹簧测力计的示数．
（2）在四次实验中，甲和乙接触面粗糙程度相同，乙的压力较大，滑动摩擦力较大，即f乙＞f甲；乙和丙压力大小相同，丙接触面更粗糙，滑动摩擦力更大，f丙＞f乙；实验丁和甲接触面粗糙程度相同，丁的压力较小，滑动摩擦力f丁＜f甲．由此可知，f丙＞f乙＞f甲＞f丁，滑动摩擦力最小的是丁．
（3）比较甲、乙实验，接触面粗糙程度相同，压力大小不同，所以是为了研究滑动摩擦力大小与压力有关；比较乙、丙实验，压力大小相同，接触面粗糙程度不同，是为了研究滑动摩擦力大小与接触面积的粗糙程度有关．
（4）由于没有保持压力大小相同，所以小明的结论是错误的．
（5）由图戊所示实验可知，拉动木板时物块保持不动，物块处于平衡状态，滑动摩擦力的大小等于测力计的拉力，因此实验中不一定要匀速拉动长木板．
26、 左 0.48 右 换用两节新的干电池或使用三节干电池或换用阻值较小的滑动变阻器等，合理即可） 不需要
【解析】
（1）伏安法测灯泡功率的实验中，电压表并联在灯泡两端，灯的额定电压为2.5V，故使用0-3V量程，实物电路如下：
（2）为保护电路，连接电路时开关应断开，滑动变阻器的滑片处于最大阻值处的左端；
（3）由图乙知道，电流表选用小量程，分度值为0.02A，其值为0.24A，故小灯泡的功率是：
P=UI=2V×0.24A=0.48W；灯在额定电压下的功率为额定功率，此时电压表的读数为2V，小于灯的额定电压，所以，要使灯泡正常发光，应将增大灯的电压，由串联分压原理知道，应减小变阻器连入电路中的电阻大小，即滑片向右移动，直至电压表示数为2.5V，小灯泡正常发光，小灯泡达到额定功率；
（4）当电压表示数达到2.5V时，无论怎么调节变阻器滑片都无法使电压表示数变大，说明电源电压较小；为了用该灯泡继续完成实验，做法是：换用两节新的干电池或增加1节电池或换用阻值较小的滑动变阻器等；
（5）小灯泡在不同电压下的功率不同，在额定电压下的功率为额定功率；所以，比较灯泡在不同电压下的功率关系，不需要重新测量前两次实验数据．
