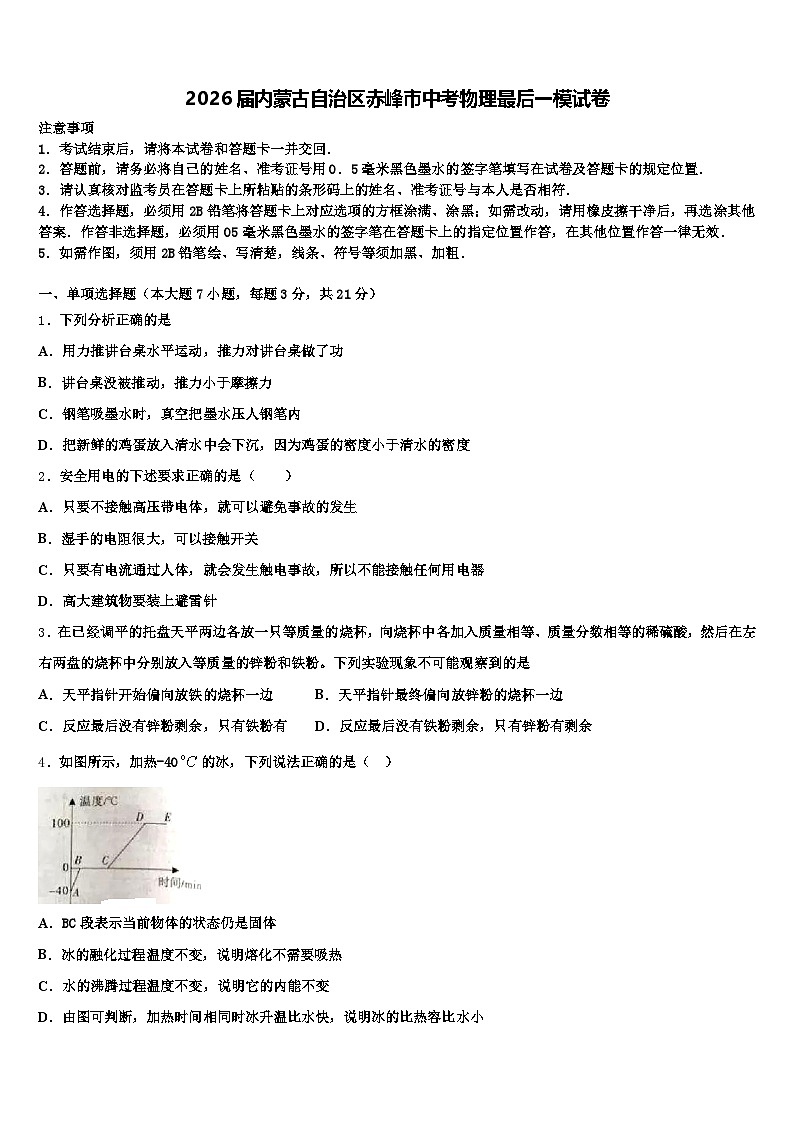

2026届内蒙古自治区赤峰市中考物理最后一模试卷（含答案解析）

这是一份2026届内蒙古自治区赤峰市中考物理最后一模试卷（含答案解析），共18页。试卷主要包含了《墨经》最早记述了杠杆原理，下列关于惯性说法正确的是等内容，欢迎下载使用。
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、单项选择题（本大题7小题，每题3分，共21分）
1．下列分析正确的是
A．用力推讲台桌水平运动，推力对讲台桌做了功
B．讲台桌没被推动，推力小于摩擦力
C．钢笔吸墨水时，真空把墨水压人钢笔内
D．把新鲜的鸡蛋放入清水中会下沉，因为鸡蛋的密度小于清水的密度
2．安全用电的下述要求正确的是（ ）
A．只要不接触高压带电体，就可以避免事故的发生
B．湿手的电阻很大，可以接触开关
C．只要有电流通过人体，就会发生触电事故，所以不能接触任何用电器
D．高大建筑物要装上避雷针
3．在已经调平的托盘天平两边各放一只等质量的烧杯，向烧杯中各加入质量相等、质量分数相等的稀硫酸，然后在左右两盘的烧杯中分别放入等质量的锌粉和铁粉。下列实验现象不可能观察到的是
A．天平指针开始偏向放铁的烧杯一边B．天平指针最终偏向放锌粉的烧杯一边
C．反应最后没有锌粉剩余，只有铁粉有D．反应最后没有铁粉剩余，只有锌粉有剩余
4．如图所示，加热-40的冰，下列说法正确的是（ ）
A．BC段表示当前物体的状态仍是固体
B．冰的融化过程温度不变，说明熔化不需要吸热
C．水的沸腾过程温度不变，说明它的内能不变
D．由图可判断，加热时间相同时冰升温比水快，说明冰的比热容比水小

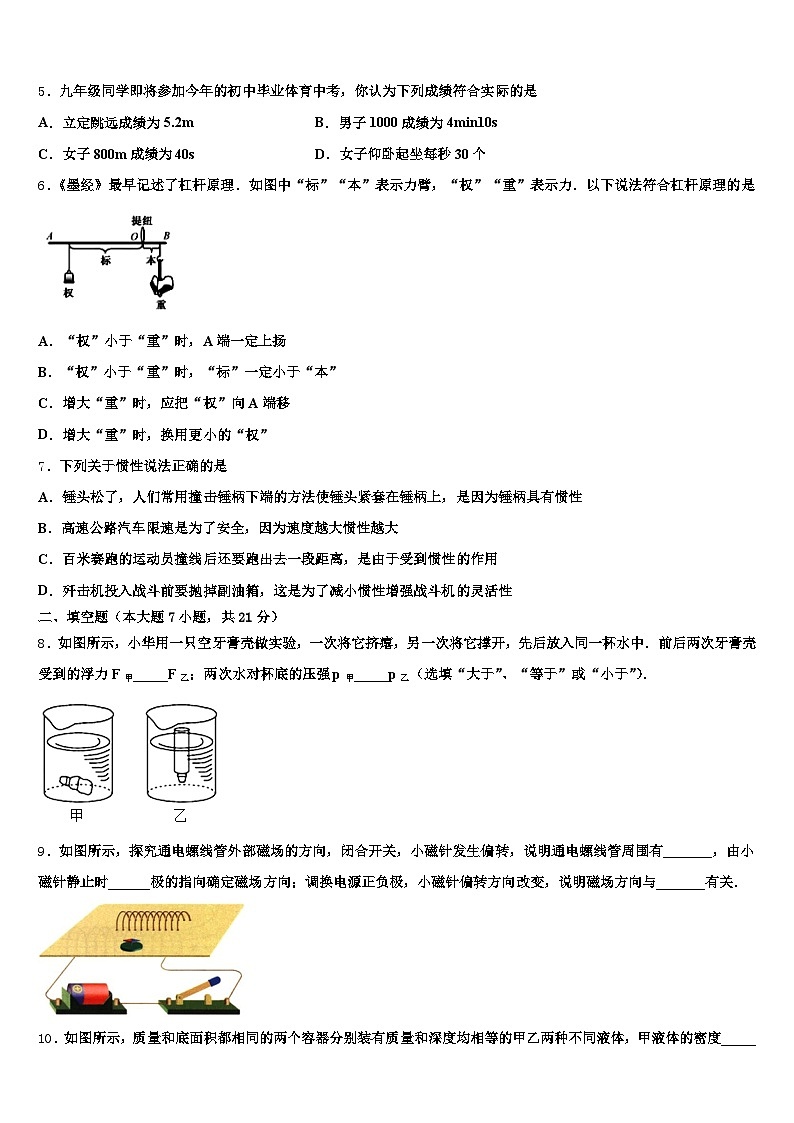

5．九年级同学即将参加今年的初中毕业体育中考，你认为下列成绩符合实际的是
A．立定跳远成绩为5.2mB．男子1000成绩为4min10s
C．女子800m成绩为40sD．女子仰卧起坐每秒30个
6．《墨经》最早记述了杠杆原理．如图中“标”“本”表示力臂，“权”“重”表示力．以下说法符合杠杆原理的是
A．“权”小于“重”时，A端一定上扬
B．“权”小于“重”时，“标”一定小于“本”
C．增大“重”时，应把“权”向A端移
D．增大“重”时，换用更小的“权”
7．下列关于惯性说法正确的是
A．锤头松了，人们常用撞击锤柄下端的方法使锤头紧套在锤柄上，是因为锤柄具有惯性
B．高速公路汽车限速是为了安全，因为速度越大惯性越大
C．百米赛跑的运动员撞线后还要跑出去一段距离，是由于受到惯性的作用
D．歼击机投入战斗前要抛掉副油箱，这是为了减小惯性增强战斗机的灵活性
二、填空题（本大题7小题，共21分）
8．如图所示，小华用一只空牙膏壳做实验，一次将它挤瘪，另一次将它撑开，先后放入同一杯水中．前后两次牙膏壳受到的浮力F甲_____F乙；两次水对杯底的压强p甲_____p乙（选填“大于”、“等于”或“小于”）．
9．如图所示，探究通电螺线管外部磁场的方向，闭合开关，小磁针发生偏转，说明通电螺线管周围有_______，由小磁针静止时______极的指向确定磁场方向；调换电源正负极，小磁针偏转方向改变，说明磁场方向与_______有关．

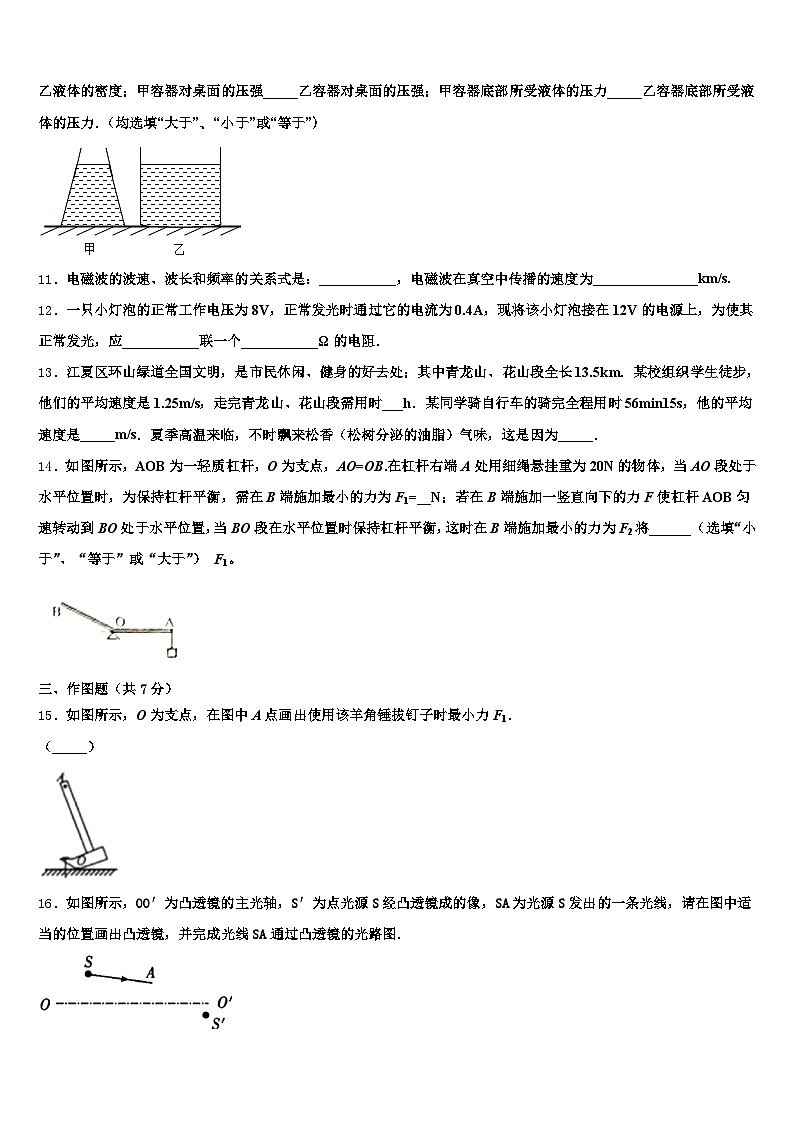

10．如图所示，质量和底面积都相同的两个容器分别装有质量和深度均相等的甲乙两种不同液体，甲液体的密度_____乙液体的密度；甲容器对桌面的压强_____乙容器对桌面的压强；甲容器底部所受液体的压力_____乙容器底部所受液体的压力．（均选填“大于”、“小于”或“等于”）
11．电磁波的波速、波长和频率的关系式是：___________，电磁波在真空中传播的速度为_______________km/s.
12．一只小灯泡的正常工作电压为8V，正常发光时通过它的电流为0.4A，现将该小灯泡接在12V的电源上，为使其正常发光，应___________联一个___________Ω的电阻．
13．江夏区环山绿道全国文明，是市民休闲、健身的好去处；其中青龙山、花山段全长13.5km．某校组织学生徒步，他们的平均速度是1.25m/s，走完青龙山、花山段需用时___h．某同学骑自行车的骑完全程用时56min15s，他的平均速度是_____m/s．夏季高温来临，不时飘来松香（松树分泌的油脂）气味，这是因为_____．
14．如图所示，AOB为一轻质杠杆，O为支点，AO=OB.在杠杆右端A处用细绳悬挂重为20N的物体，当AO段处于水平位置时，为保持杠杆平衡，需在B端施加最小的力为F1=__N；若在B端施加一竖直向下的力F使杠杆AOB匀速转动到BO处于水平位置，当BO段在水平位置时保持杠杆平衡，这时在B端施加最小的力为F2将______（选填“小于”、“等于”或“大于”） F1。
三、作图题（共7分）
15．如图所示，O为支点，在图中A点画出使用该羊角锤拔钉子时最小力F1．
（_____）
16．如图所示，OO′为凸透镜的主光轴，S′为点光源S经凸透镜成的像，SA为光源S发出的一条光线，请在图中适当的位置画出凸透镜，并完成光线SA通过凸透镜的光路图．
17．为了把竖直照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在如图中画出平面镜的位置，并完成光路图．
四、实验题（本大题共5小题，共20分）
18．小琴在探究“电流与电阻的关系”的实验中，利用电压恒为6V的电源设计如图甲所示的电路．
（1）小琴将滑动变阻器的滑片移到最右端后，闭合开关S，电压表的指针______（选填“几乎不动”或“偏转很大”）．电流表的示数如图乙所示，则滑动变阻器最大电阻为______Ω．请你在连接错误的一条导线上画“×”，并用笔画线代替导线将电路连接正确．
（________）
（2）小琴分别把5Ω、10Ω、15Ω、20Ω的四个定值电阻接入电路进行实验，为了完成这四次实验，应控制定值电阻两端电压至少为______V．
（3）小琴用额定电压为2.5V的小灯泡替换定值电阻R，利用原有电路，测量小灯泡的电阻．实验时，她调节滑动变阻器的滑片到某一位置时，电压表的示数为2V，为使小灯泡正常发光，她应该向______（选填“左”或“右”）调节滑动变阻器的滑片．根据丙图还可以求出小灯泡的额定功率______W．
（4）完成上面实验后，小琴又想测量额定电压为U额的小灯泡的额定功率，利用一个电压未知的电源和阻值为R0的定值电阻，设计了如图丁所示的电路．请完成下列实验步骤：
①闭合开关S1，开关S2接a接线柱，移动滑动变阻器的滑片，使电压表的示数为U额；
②闭合开关S1，开关S2接b接线柱，滑动变阻器的滑片______（选填“向左移动”、“向右移动或“保持不动”），读出电压表示数为U1；再将开关S2接c接线柱，读出电压表的示数为U2；
③小灯泡额定功率的表达式P额=______．
19．小明在做探究光的折射规律的实验时，他让光从玻璃中斜射入空气中，光在分界面上同时发生反射和折射现象。当增大入射角到某一值时，发生了折射光消失而反射光却变得更亮的情况，通过查阅资料，小明得知这是光的全反射现象。小明还查到光从玻璃射向空气时的一些数据，如表所示：
（1）当入射角i≥_____时，发生光的全反射现象。图象中的图线_____（选填“a”或“b”）反映了上述实验中的两角关系。如果光从空气射向玻璃，则反射的能量_____（选填“可能”或“不可能”）达到100%。
20．在做“探究平面镜成像特点”的实验时，如图所示．
（1）实验时，选棋子A为物体，选择薄玻璃板做平面镜而不用镜子，其目的是为了能在A棋子这一侧看到________（选填“A的像”或“棋子B”），便于确定像的位置．
（2）在实验过程中，将棋子A放在玻璃板的一侧，棋子B放在玻璃板的另一侧．一边移动棋子B，一边用眼睛________（选填“透过玻璃板”或“直接”）观察B，直至B与A的像完全重合时停止移动棋子B．
（3）取下棋子B，在棋子B的位置平行于玻璃板竖直放一张白纸，发现白纸上并不能直接看到棋子A的像，可知平面镜所成的像是________（选填“虚”或“实”）像．
21．下面是一位同学在测定金属块密度时的实验步骤记录：
A、用天平称出金属块的质量，其结果是m1=79.0g
B、在量筒里注入适量的水，用天平称出量筒和水的总质量m2=180.0g
C、在量筒里注入适量的水，量筒的读数是V1=50.0ml
D、将金属块放入量筒中，用天平称出量筒、水和金属块的总质量m3=259.0g
E、将金属块放入量筒中，量筒的读数是V2=60.0ml
上述步骤中，多余的步骤是________（填序号），金属块的体积是________cm3，金属块的密度是________kg/m3 ．
22．在探究“凸透镜成像规律”的实验中．
（1）老师让同学将凸透镜正对着天花板上亮着的日光灯并上下移动，直到平放在水平桌面上的白纸上得到清晰的日光灯的像，此时用刻度尺测出像到凸透镜的距离为10.0cm，则该凸透镜的焦距近似为_____cm．
（2）将蜡烛、凸透镜、光屏依次摆在光具座上，为了使蜡烛的像成在光屏中央，应调节烛焰和光屏的中心位于凸透镜的_____上．
（3）如图甲所示，光屏上呈现清晰的像，此像的性质是倒立_____的实像，这是_____（选填“照相机”、“投影仪”或“放大镜”）的成像原理．
（4）如图乙，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼应按图中_____（选填“A”、“B”或“C”）观察方法可观察到烛焰的像．
（5）如图丙，在烛焰和凸透镜之间放一副眼镜，发现光屏上原来清晰的像变模糊了，将光屏向透镜移近适当距离后光屏上再次呈现清晰的像，则该眼镜是_____眼镜（选填“近视”或“远视”）．
五、计算题（本大题共2小题，共13分）
23．如图是某家用电热水器的简化电路图，温控开关S可根据水温自动切换加热和保温两种状态，R1、R2是发热电阻，热水器主要参数如下表．[水的比热容为4.2×103J/（kg•℃）]
（1）求出R1，R2的阻值？水箱中装满初温为20℃的水，加热使温度升高到60℃，水需要吸收多少热量？在上述加热状态下，热水器正常工作50min需消耗多少电能？加热效率是多少？（小数点后保留一位有效数字）
24．如图所示,电路的电源电压和灯泡电阻不变,R1=5Ω,灯L标有"8V 10Ω"字样，电流表量程为0～3A, 电压表的量程为0～3V,滑动变阻器R2标有“45Ω2A”字样．
只闭合S1时,电流表的示数为0.6A,求电源电压．闭合S1、S2、S3,滑片移到b端时, 滑动变阻器R2消耗的电功率．只闭合S2时,在保证电路安全的情况下,求变阻器连入电路的阻值范围．
六、综合能力题（本大题共3小题，共18分）
25．如图所示为“无人机”多功能飞行器，它具有4个旋翼，可通过无线电进行操控，其在拍摄调查、无人配送等方面具有广阔的前景．
起飞时，增大四个旋翼的转速，使吹向下方的风量增加，无人机就会上升，这是因为力的作用是______．在空中飞行时，只要增加______侧两个旋翼的转速，就能使无人机右侧抬升，向左倾斜飞行．
“无人机”的遥控器是靠______来发送控制信息的．
该机一个旋翼的电动机额定功率为30W，额定电压为电动机正常工作时，通过电动机的电流为______A．
该机所需的能量是由一块输出电压为15V，容量为5 的电池提供．若电能的用于飞行，飞行时的实际功率为100W，则该机最多能飞行______min．
26．小芳拿着书本，老王抱着木箱，都匀速从一楼到达二楼。其中，小芳先到达二楼。
甲的观点：小芳上楼上得快，时间短，所以小芳对书做功的功率大。
乙的观点：木箱质量大，老王对木箱做功多，所以老王对木箱做功的功率大。你同意甲、乙的观点吗？依据是什么？若你要把一个大西瓜匀速从一楼搬上二楼，请自选器材测量对西瓜做功的功率。
①实验步骤
②用所测的物理量，写出你对西瓜做功功率的表达式。
27．如图甲电路，当开关S闭合后，两电流表对应的指针偏转情况如图乙所示：求：
a表的量程是_____b表的读数是_____通过L1和L2的电流分别是多少___,____？
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
A．用力推讲台桌水平运动，此时在推力的方向上移动的了距离，推力对讲台桌做了功，故A正确；
B．讲台桌没被推动，此时推力和摩擦力是一对平衡力，推力等于摩擦力，故B错误；
C．钢笔吸墨水时，大气压把墨水压人钢笔内，故C错误；
D．把新鲜的鸡蛋放入清水中会下沉，F浮G，即水gV蛋gV,因此水蛋,故D错误．
2、D
【解析】
安全用电的原则是：不接触低压带电体、不靠近高压带电体．所以，在高压线下面有可能会发生高压电弧触电，故A错误；湿物体是导体，接触带电体容易发生触电，故B错误；触电是指有电流通过人体，且电流超过人的承受能力时，对人造成伤害的现象，所以电流非常小时，不会发生触电事故，如干电池的电流，故C错误；高大建筑物要装上避雷针，防止遭受雷电后造成损坏，故D正确，故选D．
3、A
【解析】
1
4、D
【解析】
A. 如图，BC段吸热温度不变，是熔化过程，物体是固液共存状态，故A错误；
B. 冰的融化过程温度不变，但熔化过程要不断吸热，故B错误；
C. 水的沸腾过程温度不变，但沸腾要不断吸热，所以内能是增大的，故C错误；
D. 由图可判断，加热时间相同时冰升温比水快，根据可知，冰的比热容比水小，故D正确；
故选D．
点睛：重点是晶体的熔化特征和比热容的知识，晶体熔化时吸热，温度不变，且液体沸腾时温度也是不变的，也要不断的吸收热量，牢记这些特点．
5、B
【解析】
A、立定跳远的成绩约2.5m，故A错误；
B、男子1000成绩为4min10s，符合实际；故B正确；
C、女子800m成绩为200s，故C错误；
D、女子仰卧起坐每分钟30个，故D错误；
6、C
【解析】
解：
A．根据杠杆平衡条件，“权”小于“重”时，因为不知道“标”和“本”的大小关系，无法确定“权”和“标”的乘积与“重”和“本”乘积的大小的关系，故A错误．
B．根据杠杆平衡条件，“权”小于“重”时，“标”一定大于“本”，故B错误．
C．根据杠杆平衡条件，“本”不变，增大“重”时，因为“权”不变，“标”会变大，即应把“权”向A端移，故C正确．
D．使用杆秤时，同一杆秤“权”不变，“重”可变，不同的“重”对应不同的“标”．若更换更小的“权”，“标”也会变得更大，不符合秤的原理，故D错误．
答案为C．
7、D
【解析】
物体保持原来运动状态不变的性质叫惯性，一切物体都有惯性，惯性是物体的一种属性，惯性大小只跟物体的质量大小有关，跟物体是否受力、是否运动、运动速度等都没有关系，质量越大，惯性越大．
【详解】
A. 锤头松了，人们常用撞击锤柄下端的方法使锤头紧套在锤柄上，是因为锤头具有惯性，故A错误；
B. 惯性的大小只与物体的质量有关，与速度无关，故B错误；
C. 百米赛跑的运动员撞线后还要跑出去一段距离是由于运动员具有惯性，故C错误；
D. 歼击机投入战斗前要抛掉副油箱，这是为了减小自身质量，从而减小惯性增强战斗机的灵活性，故D正确．
故选D．
二、填空题（本大题7小题，共21分）
8、小于 小于
【解析】
甲在水中下沉，则F甲＜G；乙在水中漂浮，则F乙＝G；所以F甲＜F乙；
因F甲＜F乙，所以由F浮＝ρ水gV排可得，V排甲＜V排乙；
且先后放入同一杯水中，所以h甲＜h乙，
由p＝ρ水gh可知：p甲＜p乙．
9、磁场 N 电流方向
【解析】
小磁针在磁场中才会受到力的作用，所以小磁针发生偏转，说明通电螺线管周围有力的作用；人们规定磁场方向为小磁针静止时N极的指向，所以通过小磁针静止时N极的指向确定该点磁场的方向；调换电源正负极电流方向改变，磁针偏转方向改变，所以说明磁场方向与电流方向有关．
10、大于 等于 大于
【解析】
由图可知，V甲＜V乙，因为两种液体的质量相同，根据可知，．
由题知，液体和容器的质量都相同，由F=G=mg可知，甲、乙容器对桌面的压力相等，而底面积又相同，根据可知两个容器对桌面的压强大小相等．
因为液体深度相同，，由可得，甲液体对容器底的压强大于乙液体对容器底的压强，两容器底面积相同．根据F=pS，甲容器底部所受液体的压力大于乙容
器底部所受液体的压力．
11、c＝λf 3×105
【解析】
波速就是波传播的速度，波在单位时间内传播的距离叫波速；波在传播过程中，有波峰和波谷，相邻两个波峰(或波谷)之间的距离叫波长；波是一种振动，单位时间内振动的次数叫频率；电磁波的波速是一定的，波长与频率成反比，所以这三者之间的关系式是： ；电磁波在真空中的传播速度是3×105 km/s .
12、串 10Ω
【解析】
[1]因为电源电压大于额定电压，而串联电路起分压作用，所以，应该串联一个电阻，
[2]串联电路起分压作用，所以要串联一个电阻，其阻值为：
13、3 4 分子在不停地做无规则运动
【解析】
平均速度v=1.25m/s=4.5km/h，走完青龙山、花山段需要的时间t==3h，
某同学骑自行车的骑完全程用时56min15s=3375s，他的平均速度v1==4m/s，
能闻到松香（松树分泌的油脂）气味，属于扩散现象，说明了分子在不停地做无规则运动．
14、20 小于
【解析】
∵在B处施加力的最大力臂长度为OB，
又∵OA=OB，
∴根据杠杆的平衡可得，需在B端施加最小的力为：
F1==20N，
∵当BO段在水平位置时，重物在A端对杠杆拉力的力臂变小，而物体的重力不变，所以此时在B端施加最小的力为F2将小于F1。
三、作图题（共7分）
15、
【解析】
解答：(1)由杠杆的平衡条件F1L1＝F2L2可知，在阻力和阻力臂一定的条件下，当动力臂最大时，动力最小，即最省力．力臂越长越省力，最长的力臂即支点与作用点的连线，然后根据力臂的画法作出垂直于力臂的作用力即可．如图所示：
；
；
16、
【解析】
因为过凸透镜光心的光线传播方向不变，连接SS’，交凸透镜的主光轴于一点，此点即为凸透镜的光心，过交点垂直主光轴画出凸透镜．入射光线SA交凸透镜于点A，连接AS’并用箭头标出光的传播方向．
如图：
考点：凸透镜的光路图
17、
【解析】
根据题意：使竖直照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，所以先画出水平方向射向洞中的光线，即为反射光线；
根据光的反射定律，反射角等于入射角，所以作出两条光线的角平分线即为法线，最后作出垂直于法线的平面镜，如图：
点睛：牢记光的反射定律，即反射光线跟入射光线和法线在同一平面内，反射光线和入射光线分居在法线两侧，反射角等于入射角．
四、实验题（本大题共5小题，共20分）
18、几乎不动 30 2.4 左 1.25 保持不动 U额×
【解析】
（1）经分析，定值电阻只接了一边，电压表没有被接入电路，电压表示数为零；
电流表的量程为0-0.6A，分度值为0.02A，电流表示数为0.2A；
滑动变阻器的最大电阻为R滑===30Ω；
将电阻串联在电路中，电压表并联在电阻的两端，如图所示：
（2）变阻器与定值电阻串联，设电压表示数为UV，根据串联电路电压的规律和分压原理有：
=-----①，①式左边为一定值，故右边也为一定值，当定值电阻取最大时，变阻器连入电路中的电阻最大，即=，解之：UV=2.4V．
（3）电压表的示数为2.2V，小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向右移动，直到电压表示数为额定电压；
由图象知灯泡正常发光时的电压为2.5V，电流为0.5A，
灯泡的额定功率为：PL=ULIL=2.5V×0.5A=1.25W；
（4）①闭合开关S1，开关S2接a接线柱，移动滑动变阻器的滑片，使电压表的示数为U额；
②闭合开关S1，开关S2接b接线柱，滑动变阻器的滑片保持不动，读出电压表示数为U1；再将开关S2接c接线柱，读出电压表的示数为U2；
③在开关的转换过程中，电路的连接没有改变，滑动变阻器滑片位置不变，各用电器的电阻、电压不变，灯仍正常发光，在第2次操作中，用电压表测出灯与滑动变阻器的电压为U1，用电压表测出灯与滑动变阻器的电压、定值电阻两端的电压为U2，根据串联电路电压的规律，R0的电压UR0=U2-U1，
由欧姆定律，通过定值电阻的电流IR0=，由串联电路电流的规律即为灯正常发光时的电流大小，
灯泡额定功率：P=U额IR0=U额×．
19、）40° a 不可能
【解析】
（1）光从玻璃斜射向空气时，折射角、反射能量随着入射角的增大而增大；由表中数据可知：当入射角达到40°时，反射能量达到100%，就发生了全反射现象，不发生折射现象。图象中的图线a反映了上述实验中的两角关系。
（2）因为光从空气斜射入玻璃中时，折射角永远小于入射角，因此折射光线不能消失，反射的能量不可能达到100%。
20、棋子B透过玻璃板虚
【解析】
（1）实验中选择玻璃板代替平面镜进行实验的目的是便于确定像的位置，即看清棋子B；
（2）一边移动棋子B，眼睛一边透过玻璃板观察，一边用眼睛透过玻璃板观察B，直到B与A的像完全重合，此时棋子B的作用是替代棋子A的像；
（3）由于平面镜成像的原理是光的反射，所成的像为虚像，不能成在光屏上，所以在图中A的像的位置上放一张白纸板做屏幕，则从侧面直接观察白纸板，在白纸板上不能看到A的像．
21、B、D 10 7.9×103
【解析】
测量金属块密度的整体思路为：用天平称出金属块的质量；
用排水法测出金属块的体积：先在量筒里注入适量的水，读数；再将金属块放入量筒中，第二次读数，两次示数的差即为金属块的体积。
根据，计算金属块的体积。
故上述步骤中，多余的步骤是B、D；
金属块的体积是：
；
金属块的密度是：
重点是测量不规则固体的密度，注意排水法测体积的思路，实验中其它的细节问题也要注意如天平的使用问题、可能增大误差的步骤等，注意多总结．
22、10.0 主光轴 放大 投影仪 B 远视
【解析】
（1）老师让同学将凸透镜正对着天花板上亮着的日光灯并上下移动，直到平放在水平桌面上的白纸上得到清晰的日光灯的像，此时用刻度尺测出像到凸透镜的距离为10.0cm，根据凸透镜成像的规律知，此时物距大于二倍焦距，像距为一倍到二倍焦距之间，当物距远大于二倍焦距时，像距会非常接近焦距，即该凸透镜的焦距近似为10cm．
（2）将蜡烛、凸透镜、光屏依次摆在光具座上，为了使蜡烛的像成在光屏中央，应调节烛焰和光屏的中心位于凸透镜的主光轴上．
（3）如图甲所示，光屏上呈现清晰的像，此时物距小于像距，则像放大，故此像的性质是倒立放大的实像，这是投影仪的成像原理．
（4）如图乙，保持蜡烛位置不变，移动透镜至16cm刻度线处，此时物距小于焦距，成正立放大的虚像，像与物体位于凸透镜的同侧，物体、像、凸透镜在一条直线上，所以人眼应按图中B观察方法可观察到烛焰的像．
（5）如图丙，在烛焰和凸透镜之间放一副眼镜，发现光屏上原来清晰的像变模糊了，将光屏向透镜移近适当距离后光屏上再次呈现清晰的像，说明像距变小了，则眼镜对光线起到了会聚的作用，应为凸透镜，所以该眼镜是远视眼镜．
点睛：凸透镜成像规律的实验是常考试的内容，要掌握成像时物距和像距变化的特点，当物距增大时，像距减小，像也会变小，这里的像变小，是与之前比变小，要比较像与物体的大小，要看像距和物距的比较，像距大于物距，像就放大．
五、计算题（本大题共2小题，共13分）
23、（1）22Ω；58Ω（2）5.04×106J（3）6.6×106J ；76.4%
【解析】
（1）当开关S接a时，电路为R1的简单电路，此时电路的电阻较小，电路的总功率最大，是加热状态，根据得，R1的阻值：
；
当开关S接b时，R1，R2串联在电路中，是保温状态，则两电阻的总电阻为：
，
故R2阻值为：R2=80Ω-22Ω=58Ω；
（2）根据得，水吸收的热量：
Q吸=cm（t-t0）=4.2×103J/（kg•℃）×30kg×（60℃-20℃）=5.04×106J；
（3）加热50分钟消耗的电能：
W=P加热t=2200W×50×60s=6.6×106J；
则加热效率：
．
24、（1）9V （2）1.8W （3）1.25Ω—5Ω
【解析】
(1)只闭合S1时,灯L和R1串联，如图，
电源电压：
U=I(R1+RL)=0.6A×(5Ω+10Ω)=9V，
(2)闭合S1、S2、S3,滑片移到b端(R2全连入)时，R1和R2并联，
由P=得滑动变阻器R2消耗的电功率：P===1.8W;
(3)只闭合S2时,如图所示,灯L和R2串联，
为保证电路安全，要考虑电压表的量程、电流表的量程是否合适，以及灯两端的电压要小于等于8V:
①对于电流表，量程为0∼3A，当滑动变阻器连入电阻为0时，电流最大：
I大===0.9A
