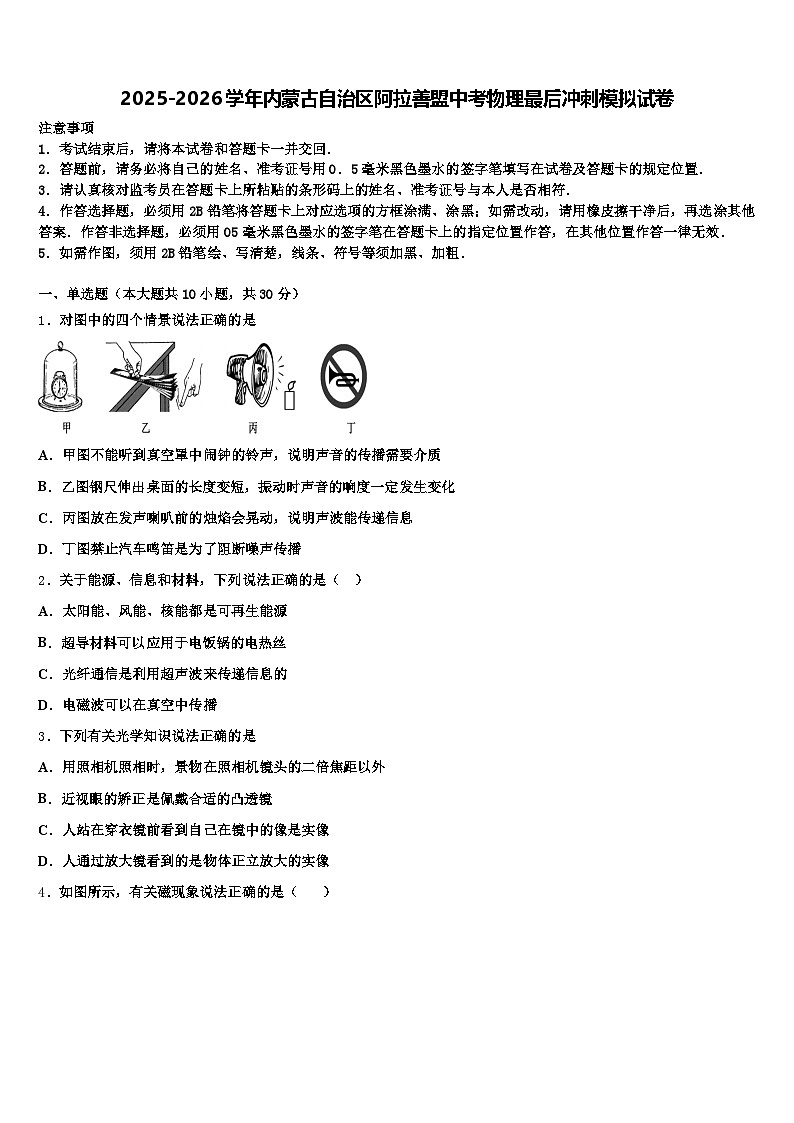

2025-2026学年内蒙古自治区阿拉善盟中考物理最后冲刺模拟试卷（含答案解析）

这是一份2025-2026学年内蒙古自治区阿拉善盟中考物理最后冲刺模拟试卷（含答案解析），共17页。试卷主要包含了如图所示，电源电压一定等内容，欢迎下载使用。
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、单选题（本大题共10小题，共30分）
1．对图中的四个情景说法正确的是
A．甲图不能听到真空罩中闹钟的铃声，说明声音的传播需要介质
B．乙图钢尺伸出桌面的长度变短，振动时声音的响度一定发生变化
C．丙图放在发声喇叭前的烛焰会晃动，说明声波能传递信息
D．丁图禁止汽车鸣笛是为了阻断噪声传播
2．关于能源、信息和材料，下列说法正确的是（ ）
A．太阳能、风能、核能都是可再生能源
B．超导材料可以应用于电饭锅的电热丝
C．光纤通信是利用超声波来传递信息的
D．电磁波可以在真空中传播
3．下列有关光学知识说法正确的是
A．用照相机照相时，景物在照相机镜头的二倍焦距以外
B．近视眼的矫正是佩戴合适的凸透镜
C．人站在穿衣镜前看到自己在镜中的像是实像
D．人通过放大镜看到的是物体正立放大的实像

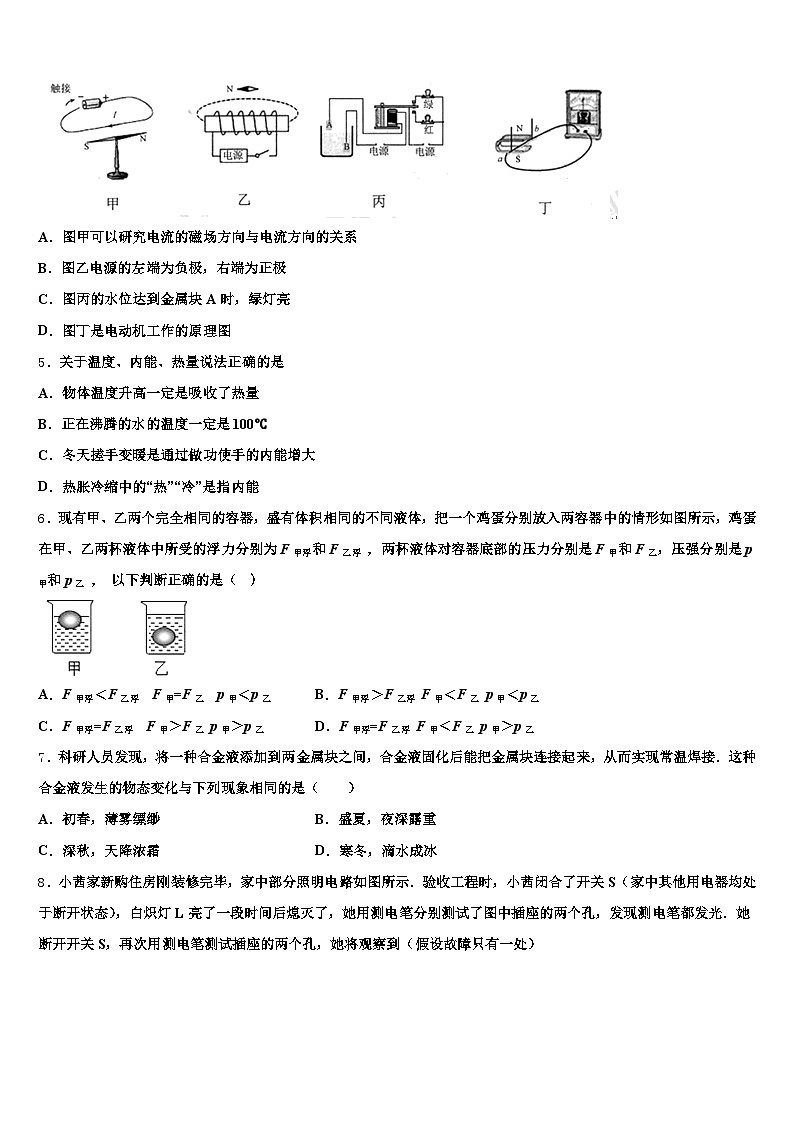

4．如图所示，有关磁现象说法正确的是（ ）

A．图甲可以研究电流的磁场方向与电流方向的关系
B．图乙电源的左端为负极，右端为正极
C．图丙的水位达到金属块A时，绿灯亮
D．图丁是电动机工作的原理图
5．关于温度、内能、热量说法正确的是
A．物体温度升高一定是吸收了热量
B．正在沸腾的水的温度一定是100℃
C．冬天搓手变暖是通过做功使手的内能增大
D．热胀冷缩中的“热”“冷”是指内能
6．现有甲、乙两个完全相同的容器，盛有体积相同的不同液体，把一个鸡蛋分别放入两容器中的情形如图所示，鸡蛋在甲、乙两杯液体中所受的浮力分别为F甲浮和F乙浮 ，两杯液体对容器底部的压力分别是F甲和F乙，压强分别是p甲和p乙 ， 以下判断正确的是（ ）

A．F甲浮＜F乙浮 F甲=F乙 p甲＜p乙 B．F甲浮＞F乙浮 F甲＜F乙 p甲＜p乙
C．F甲浮=F乙浮 F甲＞F乙 p甲＞p乙 D．F甲浮=F乙浮 F甲＜F乙 p甲＞p乙
7．科研人员发现，将一种合金液添加到两金属块之间，合金液固化后能把金属块连接起来，从而实现常温焊接．这种合金液发生的物态变化与下列现象相同的是（ ）
A．初春，薄雾缥缈B．盛夏，夜深露重
C．深秋，天降浓霜D．寒冬，滴水成冰

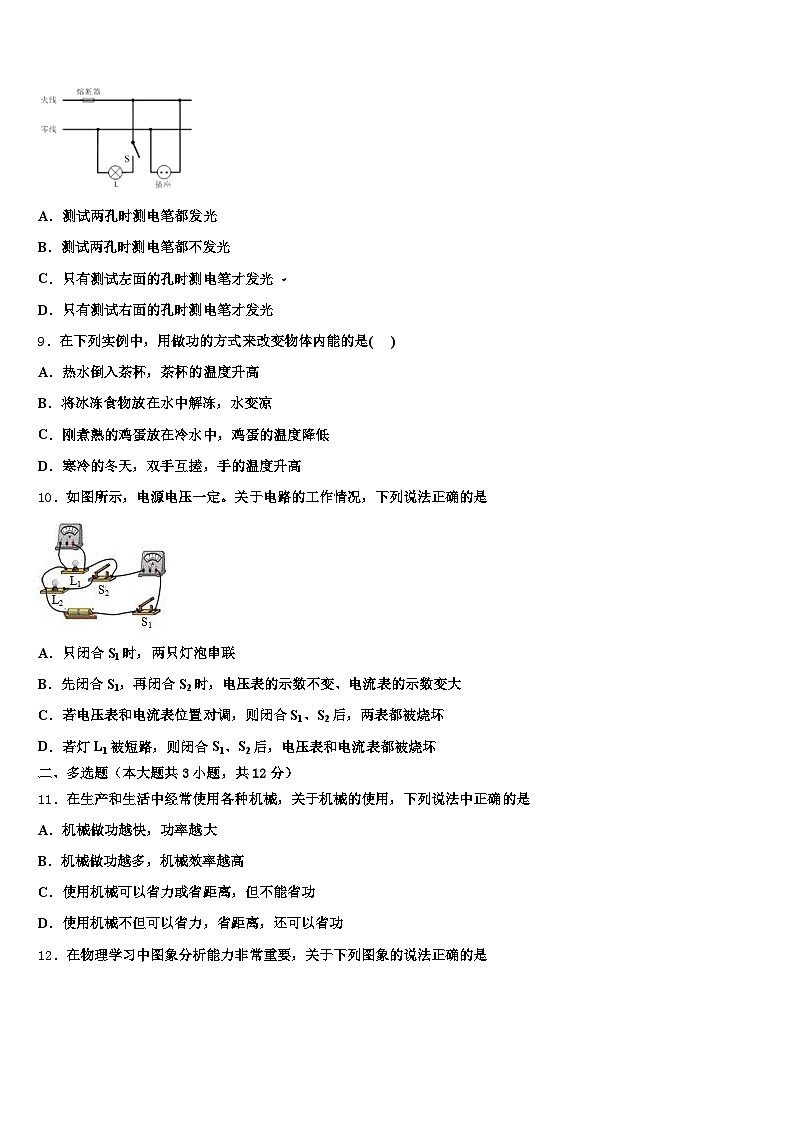

8．小茜家新购住房刚装修完毕，家中部分照明电路如图所示．验收工程时，小茜闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，她用测电笔分别测试了图中插座的两个孔，发现测电笔都发光．她断开开关S，再次用测电笔测试插座的两个孔，她将观察到（假设故障只有一处）
A．测试两孔时测电笔都发光
B．测试两孔时测电笔都不发光
C．只有测试左面的孔时测电笔才发光
D．只有测试右面的孔时测电笔才发光
9．在下列实例中，用做功的方式来改变物体内能的是( )
A．热水倒入茶杯，茶杯的温度升高
B．将冰冻食物放在水中解冻，水变凉
C．刚煮熟的鸡蛋放在冷水中，鸡蛋的温度降低
D．寒冷的冬天，双手互搓，手的温度升高
10．如图所示，电源电压一定。关于电路的工作情况，下列说法正确的是
A．只闭合S1时，两只灯泡串联
B．先闭合S1，再闭合S2时，电压表的示数不变、电流表的示数变大
C．若电压表和电流表位置对调，则闭合S1、S2后，两表都被烧坏
D．若灯L1被短路，则闭合S1、S2后，电压表和电流表都被烧坏
二、多选题（本大题共3小题，共12分）
11．在生产和生活中经常使用各种机械，关于机械的使用，下列说法中正确的是
A．机械做功越快，功率越大
B．机械做功越多，机械效率越高
C．使用机械可以省力或省距离，但不能省功
D．使用机械不但可以省力，省距离，还可以省功
12．在物理学习中图象分析能力非常重要，关于下列图象的说法正确的是
A．图中反映的是晶体凝固的图象
B．图中反映导体电流与电压的关系，由图可知
C．从图中可以求出甲、乙两物体的密度之比为5：3
D．图中反映出物体的速度是10m/s
13．下列说法中正确的是（ ）
A．液体的沸点随液面上方的气压增大而降低
B．温度升高越多的物体，吸收的热量越多
C．在四冲程内燃机中，做功冲程的功能是将内能转化为机械能
D．温度低于0℃的室外，仍有水蒸气存在
三、填空题（本大题共5小题，共10分）
14．如果某一电动自行车电动机的额定功率为240W．正常工作时供电电流为5A，则电动机的额定工作电压为______V．若电动自行车以18km/h的速度匀速行驶了10min，则其通过的路程为______m。
15．“青岛号”导弹驱逐舰满载时的排水量是4 800 t，表示它浮在海面上，排开的海水质量是4 800 t，此时舰所受的浮力是_______N．当舰从海洋驶入长江时，所受浮力_______(选填“变大”“变小”或“不变”)．(ρ海水>ρ江水，g=10 N/kg)
16．历史上大国的崛起都反复证明了一个定律：背海而弱，向海则兴。开发利用海洋，是新时代我国能源发展的总体目标。如图所示，是我国矗立在东海的风力发电厂，风力发电机靠叶片的风力的推动下转动，带动发电机发电，把风能转化为电能。这种发电机的工作原理是______；风能属于________(选填“可再生”或“不可再生”)能源。
17．如图所示，是我市矗立在山顶的风力发电机，风力发电机靠叶片在风力的推动下转动，带动发电机发电．其中风能属于_____能源（选填“可再生”或“不可再生”），发电机发出的电能属于_____能源（选填“一次”或“二次”）．
18．如图所示为我市一些交通道路上使用的风光互补LED路灯外形图和电路原理图. 白天，风力发电机或太阳能电板给蓄电池充电，这时的蓄电池是构成电路的_______________（选填“电源”“用电器”或“开关”）；该电路中两只LED灯是并联的，灯上标有“24V 60W”字样. 则两个LED灯正常发光时，通过光控开关S的电流为_____________A；如果用这种路灯替换发光亮度相同的420W的传统路灯，那么550套风光互补路灯每天工作10小时可节约电能_______________J.
四、计算题（本大题共3小题，共29分）
19．如图所示，体积为V＝200cm3的木块在绳子拉力F＝0.8N的作用下完全浸没在水中（g＝10N/kg，ρ水＝1.0×103kg/m3，绳子重力不计）．求：
木块此时受到浮力．木块的重力．
20．如图所示电路，电源电压保持不变，灯上标有“6V 3W”字样，当开关S1闭合、S1断开、滑动变阻器滑片P移到a端时，电压表的示数为1．4V，电流表示数为2．3A（灯泡灯丝电阻不随温度的变化而改变）．求：
（1）滑动变阻器的最大阻值．
（1）此时灯泡的实际功率．
（3）电源电压．
（4）当开关S1和S1都闭合、滑动变阻器的滑片P移到b端时，电路消耗的总功率．
21．为了节约水资源，公厕用的定时定量冲水装置主要部件如图所示．浮筒底面积为S1=100cm2且足够高，略大于出水口的圆形阀门（厚度不计）的表面积为S2=20cm2，浮筒与阀门用细杆相连，不计浮筒、阀门、轻杆的重量．通常情况下，水龙头以滴漏形式向储水桶供水，当储水罐水位上升到20cm时，浮筒即将通过轻杆将阀门拉起冲水，问即将开始冲水时（g=10N/Kg，ρ水=1.0×103kg/m3）：
（1）阀门所受水的压强p为多少？
（2）浮筒对阀门的拉力为多大？
（3）浮筒浸入水中部分的深度H为多少？
五、作图题（本大题共2小题，共4分）
22．用笔画线代替导线，将如图连有开关的电灯和三孔插座接入家庭电路中。
23．如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受力的示意图．（力的作用点画在物体的中心）
（_____）
六、实验探究题（本大题共3小题，共15分）
24．在“测量小灯泡的电功率”实验中，小聪同学用一个电压表、一个电流表、一个开关、电压为6V的电源、额定电压为3.8 V的小灯泡和一个标有“20Ω，1.5A”的滑动变阻器，设计了如图甲所示的电路．
如果小灯泡的额定功率小于2W，电流表应选_____ 量程（填“大”、“小”）； 若滑动变阻器的滑片向左移动时，电流表示数增大，请用铅笔画线代替导线，将图乙的实物电路连接完整(导线不得交叉) _____；在实验中，若电压表示数如图丙所示，则此时灯泡两端的电压为_____，灯泡此时的实际功率_____额定功率(选填“大于”、“小于”或“等于”)；另一组的同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭．检查后发现连线正确，请你写出实验中他们可能出现的两项操作不当之处：
①_____②_____
25．在“探究凸透镜所成实像的性质”时，小徐和小李两位同学利用焦距f为10厘米的凸透镜、几个大小高度相等的发光物（字母）、光屏和光具座等进行实验。实验开始时，他们正确组装和调试实验器材。
小徐首先选用A字发光物进行实验，发现光屏上出现清晰的像如图所示，据此现象他得出结论：凸透镜所成的是上下倒置的实像；小李接着选用D字发光物进行实验，发现光屏上出现清晰的像如图所示，据此现象他得出结论：凸透镜所成的是左右互换的实像。
①依据小徐和小李在光屏上观察到的像的大小，请判断两发光物离凸透镜的距离是否相等？请说明理由___________。
②你觉得小徐和小李的实验方法、观察到的现象以及得出的结论，是否完善？请说出你的看法和建议。___________。
26．小明在“测量小灯泡额定功率”的实验时，准备了标有“2.5V”的小灯泡、电压稳定不变的电源、电压表和电流表（两个量程都完好）、滑动变阻器、开关、导线若干，设计了如图甲所示的实验电路。
（1）实验原理是______；
（2）小明为了测出小灯泡正常发光时的功率，在甲图中，闭合开关，移动滑动变阻器滑片，使电压表示数为2.5V，记下电流表示数如图乙所示I=______A；
（3）小明测量的结果将______（选填“大于”、“等于”或“小于”）额定功率的真实值，理由是______。
参考答案
一、单选题（本大题共10小题，共30分）
1、A
【解析】
A、当空气被不断抽出后,铃声逐渐减弱，甚至听不到声音,说明声音的传播需要介质,真空不能传声，故正确;
B、钢尺伸出桌面的长度变短，振动时频率越大，声音的音调变高，故错误；
C、扬声器发出的声音使蜡焰不停摆动,说明声音能传递能量，故错误；
D. 丁图禁止汽车鸣笛是为了在声源处减弱噪声，故错误。
2、D
【解析】
太阳能、风能、水能可以从自然界源源不断的直接获得，是可再生能源；超导体的电阻为零，不会放热，所以电能无法转化为内能；光纤通信是利用电磁波来传递信息；电磁波可以在真空中传播。
【详解】
A．太阳能、风能是可再生能源，核能不是可再生能源，故A错误；
B．超导材料不能用于电饭锅，因为电流通过超导材料时不能发热，故B错误；
C．光线通信是利用光波来传递信息的，故C错误；
D．电磁波可以在真空中传播，故D正确。
故选D。
3、A
【解析】
A．照相机是根据物距大于2倍焦距时，凸透镜成倒立缩小实像的原理制成的，故照相时，被照者应站在镜头二倍焦距之外，故A正确；
B．近视眼是晶状体的曲度变大，会聚能力增强，即折光能力增强，应佩戴发散透镜，使光线推迟会聚，因此利用了凹透镜对光的发散作用，故B错误；
C．穿衣镜是平面镜，人站在穿衣镜前看到自己在镜中的像是正立等大的虚像，故C错误；
D．放大镜是根据物距小于焦距时，凸透镜成正立放大虚像，故D错误。
4、A
【解析】
A．图甲是奥斯特实验，说明电流周围存在着磁场，改变电流方向，磁场方向发生变化，因此图甲可以研究电流的磁场方向与电流方向的关系，故A正确。
B．根据小磁针的左端为N极，可知螺线管的右端为N极，根据安培定则可以判断螺线管上电流的方向向下，电流从螺线管左端流入，右端流出，所以电源的左端为正极，右端为负极，故B错误。
C．图丙的水位达到金属块A时，控制电路闭合，电磁铁有磁性，吸引衔铁，红灯亮，故C错误。
D．图丁是闭合电路的部分导体在磁场中做切割磁感线运动产生感应电流，是电磁感应现象，是发电机工作的原理图，故D错误。
5、C
【解析】分析：解决问题的诀窍是：物体吸热或温度升高，内能一定增大；但物体的内能增大，不一定是由物体吸热或温度升高引起的。改变内能的两种方式是热传递和做功；
解答：A、物体的内能增大，可能是吸收了热量，也可能是外界物体对它做了功，故A错误；
B. 在一个标准大气压下，正在沸腾的水的温度是100℃，故B错误；
C. 冬天搓手变暖是通过做功使手的内能增大，说法正确；
D. 热胀冷缩中的“热”“冷”是指温度；故D错误；
故选C
【点睛】正确理解温度、热量与内能的关系。解决问题的诀窍是：物体吸热或温度升高，内能一定增大；但物体的内能增大，不一定是由物体吸热或温度升高引起的。
6、C
【解析】
由图示可知，鸡蛋漂浮在甲杯中，受到液体的浮力等于鸡蛋重力；鸡蛋悬浮在乙杯中，受到液体的浮力也等于鸡蛋重力；所以鸡蛋在甲、乙两杯中所受浮力大小相等，F甲浮=F乙浮；鸡蛋在甲杯液体中漂浮，液体对容器底的压力
F甲=G鸡蛋+G甲液体=G鸡蛋+m甲液体g=G鸡蛋+ρ甲Vg
鸡蛋在乙杯液体中悬浮，液体对容器底的压力
F乙=G鸡蛋+G乙液体=G鸡蛋+m乙液体g=G鸡蛋+ρ乙Vg
由于F甲浮=F乙浮，所以ρ甲＞ρ乙，所以液体对容器底的压力F甲＞F乙，因为容器相同、容器底面积相同，由压强公式可知液体对容器底部的压强相等，即：p甲＞p乙．综上分析，ABD错误，C正确。
故选C。
7、D
【解析】
由题知，合金液由液态变为固态属于凝固现象．
【详解】
A．初春，薄雾缥缈是空气中的水蒸气遇冷液化形成的，故A不符合题意．
B．盛夏，夜深露重，露的形成是液化现象，B不符合题意．
C．秋天，天降浓霜，是凝华现象，故C不符合题意．
D．寒冬．滴水成冰，水由液态变为固态属于凝固现象，D符合题意为答案．
8、D
【解析】
白炽灯L亮了一段时间后熄灭了，她用测电笔分别测试了图中插座的两个孔，发现测电笔都发光．说明现在两个孔都与火线连通了，分析电路可知，此时控制灯的开关闭合，如果灯没有断路，则通过开关，火线与零线连接在一起，而零线此时氖管也发光，说明是灯之后的零线断了；
此时若断开开关，火线与零线断开，测电笔查检插座左侧的孔不会发光，右侧孔直接与火线连通还会发光。
故D正确，ABC错误。
9、D
【解析】
试题分析： 改变内能的方式有两种，一是做功二是热传递；热水倒入茶杯，茶杯的温度升高是利用热传递改变茶杯内能；将冰冻食物放在水中解冻，水变凉是利用热传递方式改变内能；刚煮熟的鸡蛋放在冷水中，鸡蛋的温度降低，是利用热传递改变物体内能；寒冷的冬天，双手互搓，手的温度升高，是通过做功改变物体内能；故答案选D．
考点：改变内能的方式
10、B
【解析】
A. 只闭合S1时，灯泡L2不亮，处于断路状态，只有灯泡L1亮，不符合题意；
B. 若先闭合S1，再闭合S2，电压表读数仍然等于电源电压，所以不变；由于此时两只灯泡是并联的，总电压不变，总电阻减小，所以电流增大，即电流表读数变大，符合题意；
C. 若电压表和电流表位置对调，此时电压表串联在电路中，由于电压表的阻值很大，电路中的电流会很小，所以闭合S1、S2后，则两表都不会烧坏，不符合题意；
D. 若灯L1被短路，闭合S1、S2后，则灯L1、L2不亮，电流表损坏，不符合题意；
故选B.
二、多选题（本大题共3小题，共12分）
11、AC
【解析】
A. 功率表示做功快慢，机械做功越快，功率越大。故A正确。
B. 机械效率是有用功在总功中所占的比例。机械做功越多，但不知是做有用功多还是额外功多，所以机械效率不一定高。
C. D. 使用机械，省了力就要费距离，省了距离就要费力。根据W=Fs，所以使用机械不能省功。故C正确，D错误。
12、AB
【解析】
A、晶体在凝固的过程中，放出热量，但温度不变，故图象符合晶体凝固的特点，故A正确；
B、由图知道，当电流相同时，2的电压大，根据 知道，2的电阻大，即R1＜R2，故B正确；
C、由图知道，甲的密度是：＝=1.25g/cm3；乙的密度为 =0.8g/cm3，即密度之比是：ρ甲：ρ乙=25：16，故C错误；
D、由图知道，纵轴为路程，路程不变，所以，表示物体是静止的，故D错误。
13、CD
【解析】
A．液体的沸点与气压有关，随着液面气压的增大而升高，故A错误；
B．物体吸收热量的多少与物体的质量、比热容和升高的温度有关，温度升高的越多的物体，不一定吸收的热量越多，因为质量等不确定，故B错误；
C．在四冲程内燃机中，做功冲程是燃料燃烧释放出内能转化热机的机械能，故C正确；
D．冰可以直接由固态变为水蒸气，发生升华现象，故温度低于0℃的室外，仍有水蒸气存在，故D正确．
三、填空题（本大题共5小题，共10分）
14、48 3000
【解析】
由P=UI可得，电动机的额定电压：；
电动车行驶速度为v=18km/h=5m/s，时间t=10min=600s，由可得，电动车行驶的路程：s=vt=5m/s×600s=3000m。
15、4.8×107 不变
【解析】
试题分析：驱逐舰排开水的质量：m排=4800t=4.8×106kg，
驱逐舰受到的浮力：F浮=m排g=4.8×106kg×10N/kg=4.8×107N，
驱逐舰在海洋中行驶时，处于漂浮状态，浮力等于重力；驱逐舰在长江中行驶时，处于漂浮状态，浮力等于重力，所以驱逐舰从海洋驶入长江时，所受的浮力不变．
故答案为 4.8×107，不变．
16、 电磁感应 可再生
【解析】分析：（1）发电机工作原理是电磁感应；
（2）像水能、风能、太阳能、生物质能等都是能够源源不断的从自然界得到的能源叫可再生能源；像化石能源、核能等短期内不能从自然界得到补充的能源叫不可再生能源。
解答：风力发电是将风能即机械能通过电磁感应现象转化为电能；风能可以在自然界里源源不断的得到补充，所以它属于可再生能源。
故答案为：电磁感应；可再生。
【点睛】本题考查了发电机的工作原理，要注意和电动机的工作原理相区分；可再生能源是将来我们主要的发展方向，也是考试中的热点，应注意多了解。
17、可再生二次
【解析】
风能可以从自然界源源不断获得，故风能是可再生能源；电能一般都是通过火力发电或水力发电等方式转化过来的，属于二次能源．
18、用电器 5 5.4×109
【解析】
对蓄电池充电时，蓄电池消耗了电能，此时蓄电池相当于电路中的用电器；
由表中数据知，两只LED灯正常发光时，总功率为：P=60W+60W=120W，额定电压：U=24V，由图可知，开关在干路上，通过光控开关S的电流为：I==5A；
500套风光互补路灯每天工作10小时可节约电能：ΔW=nΔPt=500×（420×10-3kW-60×10-3kW×2）×10h=1500kW•h=J。
四、计算题（本大题共3小题，共29分）
19、（1）2N（2）1.2N
【解析】
（1）木块的体积：，
木块完全浸没在水中，则，
木块此时受到浮力： ．
（2）木块在绳子拉力的作用下静止在水中，受到竖直向下的重力和拉力、竖直向上的浮力作用；所以，则木块的重力： ．
答：（1）木块此时受到浮力为2N．
（2）木块的重力为1.2N．
20、（3）8Ω；（3）3．28W；（3）6V；（4）4．5W．
【解析】
试题分析：（3）当开关S3闭合，S3断开，滑动变阻器滑片P移至a端时，R最大=U/I=3．4V/2．3A=8Ω；（3）由灯泡的规格可知，灯泡的电阻为RL=U额3/P额=（6V）3/3W=33Ω，所以此时灯泡的实际功率为：P实=I3RL=（2．3A）3×33Ω=3．28W；（3）电源电压为：U=I（RL+R最大）=2．3A×（33Ω+8Ω）=6V；（4）当开关S3和S3都闭合、滑动变阻器滑片移至b端时，灯正常发光P总=P额+U3/R最大=3W+（6V）3/8Ω=4．5W．
【考点定位】欧姆定律；电功率
21、（1）2000Pa；（2）4N；（3）0.04m
【解析】
解：（1）由题可知，当h=20cm时，阀门受到水的压强为：
p=ρgh=1.0×103kg/m3×10N/kg×0.2m=2000Pa；
（2）阀门受到水向下的压力和浮筒向上的拉力，刚被拉起时，因为不计重力，两个力大小相等，则拉力
F拉=F压=pS=2000Pa×2×10﹣3m2=4N；
（3）因为不计重力，浮筒在竖直方向只受到竖直向上的浮力和细杆向下的拉力F’，F’和F拉是相互作用力，即F′=F拉=4N，
根据力的平衡得 F′=F浮=ρ水gV排
可得：，
浮筒浸入水中部分的深度H为．
答：（1）阀门所受水的压强p为2000Pa；
（2）浮筒对阀门的拉力为4N；
（3）浮筒浸入水中部分的深度H为0.04m．
五、作图题（本大题共2小题，共4分）
22、
【解析】
首先辨别上面三根线地线、火线、零线。灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关时能切断火线，接触灯泡不会发生触电事故，既能控制灯泡，又能更安全；三孔插座的接法：上孔接地线；左孔接零线；右孔接火线，如图所示：
23、
【解析】
物体一定受到竖直向下的重力作用，冲上粗糙斜面时会受到斜面对它沿斜面向下的摩擦力，同时还会受到斜面对它的支持力，方向垂直于斜面向上．
过物体的中心，分别沿各力的方向画一条有向线段，并分别用G、f和F表示，如图所示：
六、实验探究题（本大题共3小题，共15分）
24、小 3V 小于 连接电路时开关没有断开 没有将变阻器的滑片调到阻值最大位置
【解析】
(1)如果小灯泡的额定功率小于2W，根据P＝UI，灯的额定电流I≈0.53A，电流表应选小量程；
(2)若滑动变阻器的滑片向左移动时，电流表示数增大，则电阻变小，故滑片以左电阻丝连入电路中，电流表选用小量程串联在电路中，如下所示：
(3)在实验中，若电压表示数如图丙所示，电压表选用大量程，分度值为0.5V，则此时灯泡两端的电压为3V，小于灯的额定电压，灯泡此时的实际功率小于额定功率；
(4)另一组的同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭，则灯被烧坏．他们可能出现的两项操作不当之处：①连接电路时开关没有断开；②没有将变阻器的滑片调到阻值最大位置．
(1)如果小灯泡的额定功率小于2W，根据P＝UI，求灯的额定电流确定电流表应选小的量程；(2)若滑动变阻器的滑片向左移动时，电流表示数增大，则电阻变小，据此确定变阻器的连接，电流表选用小量程串联在电路中；(3)根据电压表选用的量程确定分度值读数；灯在额定电压下正常发光，实际电压小于灯的额定电压，灯泡此时的实际功率小于额定功率；(4)为保护电路，连接电路时开关要断开，将变阻器的滑片调到阻值最大位置．
25、见解析所示 见解析所示
【解析】
（1）根据小徐和小李在光屏上观察到的像知道，所成的像大小不同，即发光物离凸透镜的距离不相等；因为利用的是相同的器材，即焦距f为10厘米的凸透镜、几个高度相等的发光物（字母）、规格相同的光屏和光具座等进行实验，所以，根据凸透镜成像规律知道，若物体距大小不同，则发光物离凸透镜的距离不相等；若相等，则所的像大小是一样的；
（2）凸透镜对光线有会聚作用（相对主光轴），凸透镜所成的是上下倒置的实像和左右互换的实像。两同学选用的发光字较特殊（左右对称，上面对称），所以结论不全面；为得出普遍性的规律在换用的物体多次测量，故可用例如F或G进行多次测量。
26、P=UI 0.26 小于 灯的实际电压小于灯的额定电压
【解析】
（1）测功率的实验原理是P=UI；
（2）在甲图中，闭合开关，移动滑动变阻器滑片，使电压表示数为2.5V，记下电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.26A；
（3）图中电流表测通过灯的电流是准确的，电压表测灯与电流表的总电压，根据串联电路电压的规律，电压表示数等于灯的额定电压时，灯的实际电压小于灯的额定电压，根据P=UI，小明测量的结果将小于额定功率的真实值。
