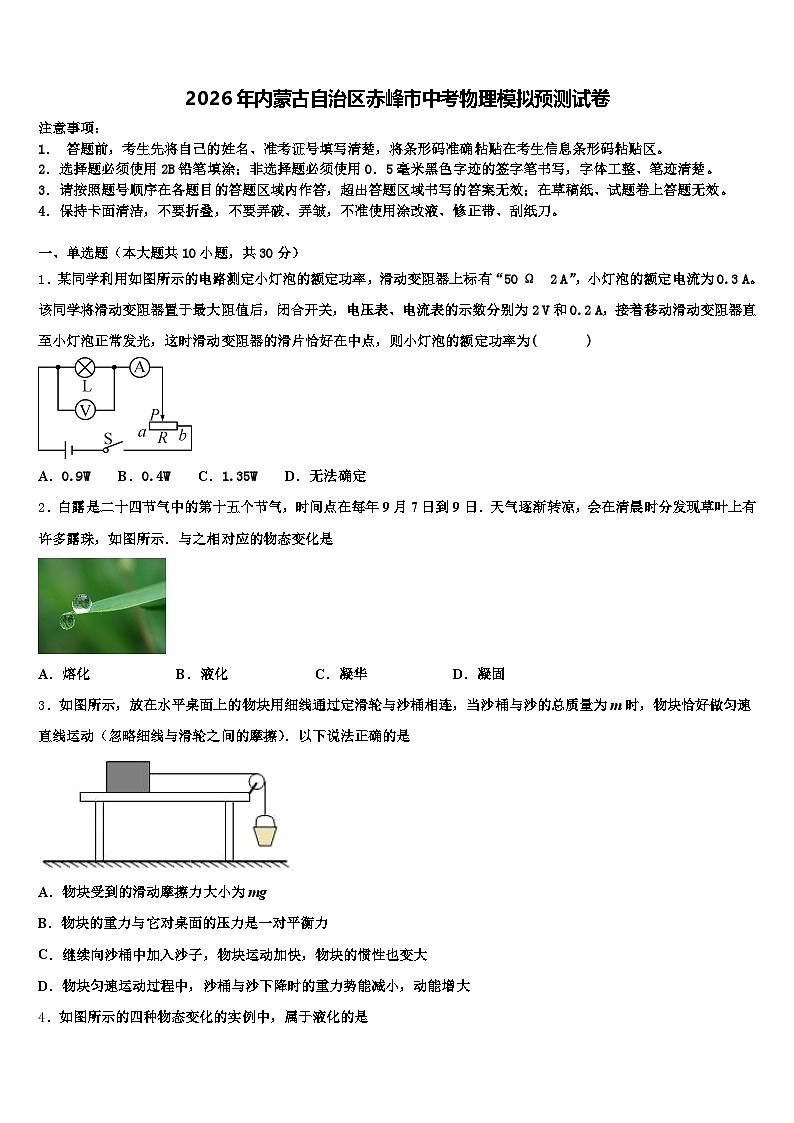

2026年内蒙古自治区赤峰市中考物理模拟预测试卷（含答案解析）

这是一份2026年内蒙古自治区赤峰市中考物理模拟预测试卷（含答案解析），共17页。试卷主要包含了下列能源中属于可再生能源的是等内容，欢迎下载使用。
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单选题（本大题共10小题，共30分）
1．某同学利用如图所示的电路测定小灯泡的额定功率，滑动变阻器上标有“50 Ω 2 A”，小灯泡的额定电流为0.3 A。该同学将滑动变阻器置于最大阻值后，闭合开关，电压表、电流表的示数分别为2 V和0.2 A，接着移动滑动变阻器直至小灯泡正常发光，这时滑动变阻器的滑片恰好在中点，则小灯泡的额定功率为( )
A．0.9W B．0.4W C．1.35W D．无法确定
2．白露是二十四节气中的第十五个节气，时间点在每年9月7日到9日．天气逐渐转凉，会在清晨时分发现草叶上有许多露珠，如图所示．与之相对应的物态变化是
A．熔化B．液化C．凝华D．凝固
3．如图所示，放在水平桌面上的物块用细线通过定滑轮与沙桶相连，当沙桶与沙的总质量为m时，物块恰好做匀速直线运动（忽略细线与滑轮之间的摩擦）．以下说法正确的是
A．物块受到的滑动摩擦力大小为mg
B．物块的重力与它对桌面的压力是一对平衡力
C．继续向沙桶中加入沙子，物块运动加快，物块的惯性也变大
D．物块匀速运动过程中，沙桶与沙下降时的重力势能减小，动能增大

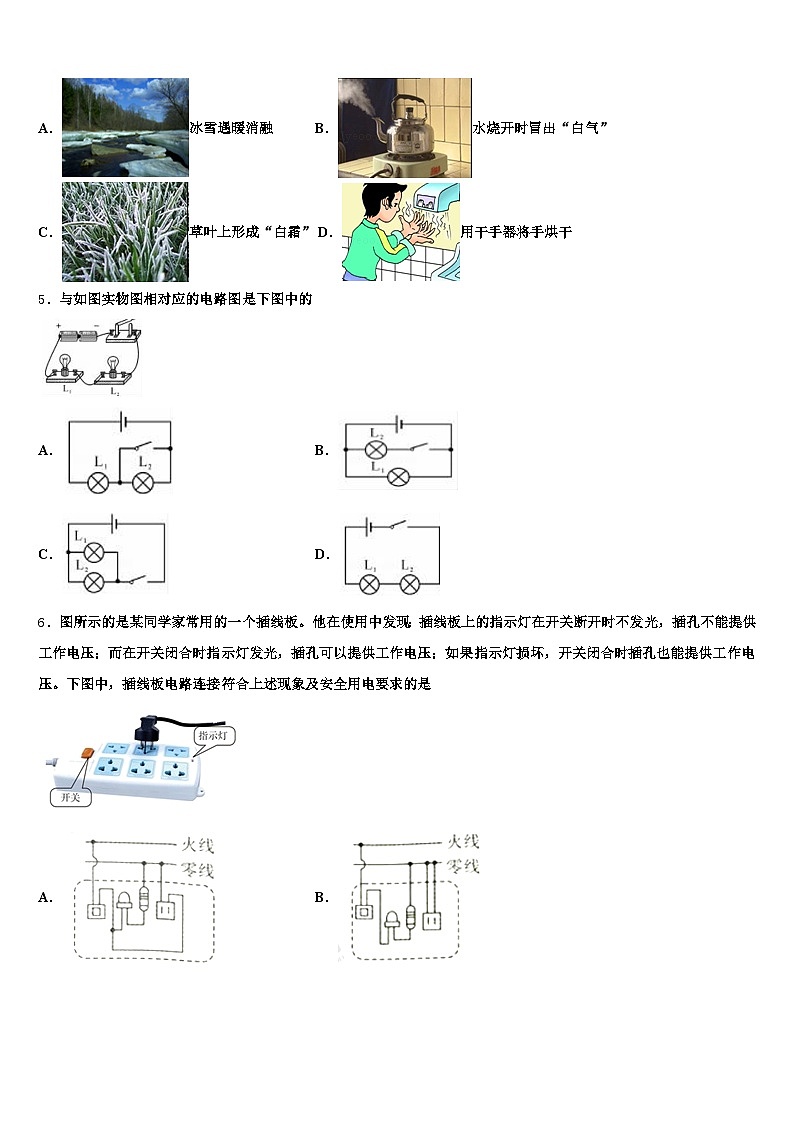

4．如图所示的四种物态变化的实例中，属于液化的是
A．冰雪遇暖消融B．水烧开时冒出“白气”
C．草叶上形成“白霜”D．用干手器将手烘干
5．与如图实物图相对应的电路图是下图中的
A．B．
C．D．
6．图所示的是某同学家常用的一个插线板。他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。下图中，插线板电路连接符合上述现象及安全用电要求的是
A．B．
C．D．

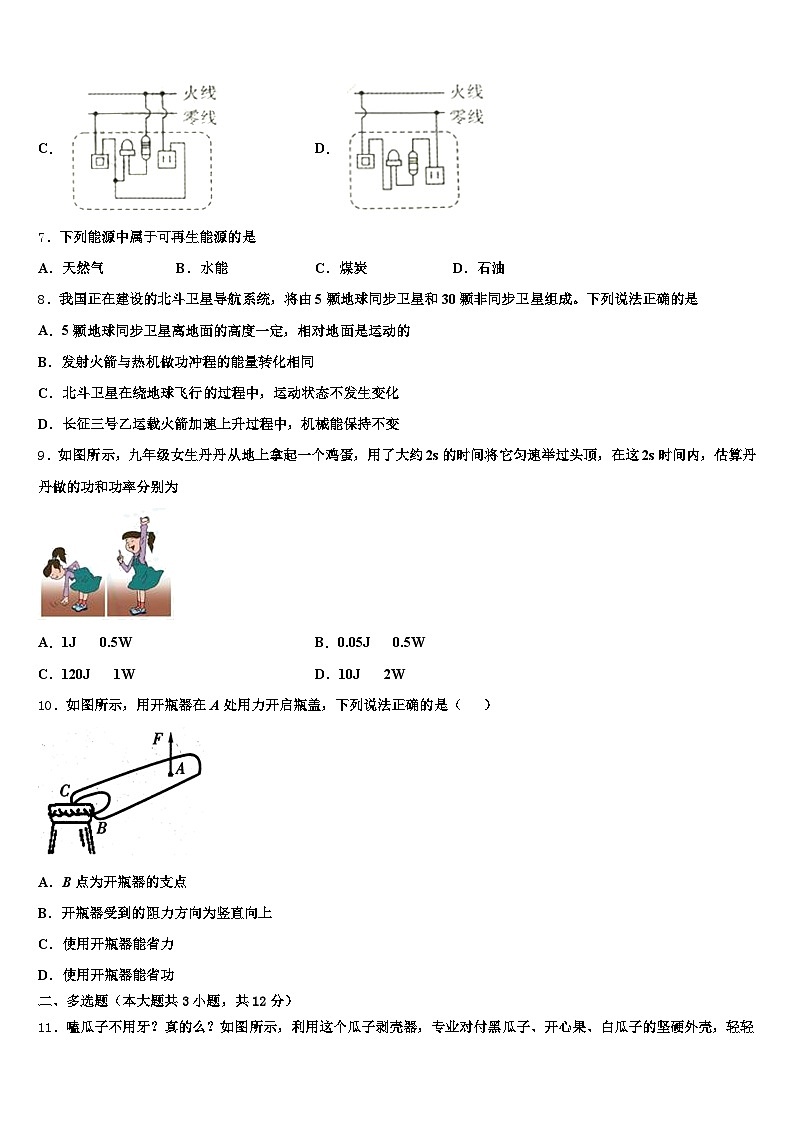

7．下列能源中属于可再生能源的是
A．天然气B．水能C．煤炭D．石油
8．我国正在建设的北斗卫星导航系统，将由5颗地球同步卫星和30颗非同步卫星组成。下列说法正确的是
A．5颗地球同步卫星离地面的高度一定，相对地面是运动的
B．发射火箭与热机做功冲程的能量转化相同
C．北斗卫星在绕地球飞行的过程中，运动状态不发生变化
D．长征三号乙运载火箭加速上升过程中，机械能保持不变
9．如图所示，九年级女生丹丹从地上拿起一个鸡蛋，用了大约2s的时间将它匀速举过头顶，在这2s时间内，估算丹丹做的功和功率分别为
A．1J 0.5WB．0.05J 0.5W
C．120J 1WD．10J 2W
10．如图所示，用开瓶器在A处用力开启瓶盖，下列说法正确的是（ ）
A．B点为开瓶器的支点
B．开瓶器受到的阻力方向为竖直向上
C．使用开瓶器能省力
D．使用开瓶器能省功
二、多选题（本大题共3小题，共12分）
11．嗑瓜子不用牙？真的么？如图所示，利用这个瓜子剥壳器，专业对付黑瓜子、开心果、白瓜子的坚硬外壳，轻轻松松剥瓜子。下面的几组机械中，和这种“瓜子剥壳器”的种类和作用相同的有（ ）
A．钢丝钳B．瓶起子
C．钓鱼竿D．螺丝钉
12．瓶瓶罐罐都可以做物理实验，以下四幅图片都牵扯到水柱的问题，下列有关四幅图的描述正确的有：
A．甲图现象说明液体对侧面有压强，且液体越深压强越大
B．乙图液柱上升反映了瓶子的微小形变
C．丙图所示现象说明气体流速越大的位置压强越小
D．丁图是一自制气压计的示意图，管内液柱越高所测压强越大
13．有一本书放在水平桌面上，下列说法不正确的是
A．书受重力和书对桌面的压力是一对相互作用力
B．书受重力和桌面对书的支持力是一对平衡力
C．书受重力和书对桌面压力是一对平衡力
D．书受重力和地面对桌子的支持力是一对平衡力
三、填空题（本大题共5小题，共10分）
14．如图所示，擦窗机器人能凭借自身底部的真空泵和吸盘吸附在玻璃上“行走”，带动清洁布擦拭玻璃。当真空泵将吸盆内的空气抽出时，由于_____的作用，擦窗机器人被压在玻璃上；擦窗机器人从窗户底端运动到顶端，其重力势能_____（选填“增大、“减小”或“不变“）。
15．阅读材料，完成填空．
流浪地球
电影《流浪地球》中，科学家们发现太阳急速衰老膨胀，短时间内包括地球在内的整个银河系都将被太阳所吞没．为了自救，人类提出一个名为“流浪地球”的大胆计划，由远方的领航者空间站负责给地球探测预警，在地球表面建造10000座单个功率为5.4×1011kW的发动机，推动地球离开太阳系，用2500年的时间奔往另外一个栖息之地．当然，这当中困难重重！
第一、地球必须摆脱太阳的吸引．出逃的第一步，让地球围绕太阳做最后转动，从近日点公转到远日点，在远日点开始挣脱太阳的吸引．
第二、离开了太阳，地表温度降低到零下80°C，为躲避地表的低温，需要用超大型斗轮式挖掘机挖出防空洞，建设地下城．
尽管《流浪地球》描述的场景，在人类历史长河中，发生的几率微乎其微，但人类命运共同体的核心价值，就是要维护人类共同的安全．中国作为当代世界中有影响力的大国，始终坚持团结各国，共同面对灾难．中国人民用自己的行动，将一个有责任、有担当的中国形象呈现在世界面前．
地球在近日点向远日点运动过程中，地球的运动状态_____（选填“不变”或“改变”）．为确保在有限时间内将地下城建设好，超大型挖掘机的转动轮刀刃必须很锋利，这是通过_____的方法增大压强．离开太阳，我们周围环境将处于超低温情况，这会让许多金属和合金的电阻变为零，这种现象称为_____现象，此时这些物质将_____（选填“可以”或“不可以”）用来制作电热毯．电影中宇航员在“领航者空间站”靠_____（选填“次声波”、“超声波”或“电磁波”）与地面进行通信，说明其_____（选填“能”或“不能”）在真空中传播．若不考虑其他星球推力作用，地球表面的发动机同时全功率启动，朝同一方向推动地球，从静止开始最后运动的速度达到光速的0.005倍做匀速直线运动，此时地球受到的总推力大小为
_____N．
16．容积为250mL的容器，装满水后的总质量为100g，则容器质量为 g；若装满另一种液体后的总质量为250g，则这种液体的密度为 g/cm1．（ρ水=1.0×101kg/m1）
17．根据图甲、乙、丙演示的实验现象，请你分别写出对应的物理知识：
图甲滚摆实验，说明_____可以相互转化；图乙中小明和小华认为火车的运动情况不同，说明_____；图丙这个实验是通过观察_____来比较燃料的热值．
18．如图所示，一艘排水量为1000t的货轮由上海驶入长江后，船体受到的浮力__（选填“变大”、“变小”或“不变”）；货轮从上海驶往重庆要经过葛洲坝和三峡大坝船闸，船闸是根据__原理建造的。
四、计算题（本大题共3小题，共29分）
19．中国计划在1030年前后实现航天员登月，航天员连同装备的总质量为180 kg，月球对物体的引力只有地球上物体所受重力的，航天员站立在月球上时，脚与水平月面的总接触面积为800 cm1．则：（g=10N/kg） 航天员在月球受到的重力为多少？ 航天员站立在月球上时对水平月面的压强是多少？
20．小华参加体育中考的跳绳考试时，她在1min内连续跳了150次，获得跳绳项目的满分．已知小华的质量为45kg，每只鞋底与地面的接触面积为150cm2时，跳起时重心升高的平均高度为4cm．g取10N/kg．求：小华站在操场上等待时对地面的压强；小华跳一次所做的功；小华跳绳时的平均功率．
21．如图是我国新型气垫登陆船，该船满载后的总重力为1.6×106N．
一艘满载的气垫船停在水平地面上时，与地面间的总接触面积为80m2，那么它对地面的压强为多少？气垫船入水后，启动柴油发动机，通过向下喷气将船身匀速抬高2.15m，若柴油机的效率为32%，则抬高一次需要消耗多少千克的柴油？（柴油的热值q柴油＝4.3×107J/kg）气垫船以30m/s的速度匀速直线运动600s时，若受到的阻力始终为7.2×104N，那么推力做的功是多少？功率为多少？
五、作图题（本大题共2小题，共4分）
22．如图传动装置．甲是由电机带动的逆时针转动的主动轮，乙是从动轮重20N．皮带与轮子之间无打滑现象，轮子与皮带A处的摩擦力大小为8N，请在皮带A处作出这个力和乙轮受到的重力的示意图．
23．使用撬棒，把滚落在公路上的石块1移动，如图所示，若要求用力最小．请在撬棒上标出支点0的位置，并画出这个最小的力F．
六、实验探究题（本大题共3小题，共15分）
24．某班同学到实验室做“测定小灯泡额定功率”的实验。被测小灯泡的额定电压为，电阻约为。实验室有如下器材：电源（电压为）、电流表（）、电压表（）、开关各一个，导线若干，滑动变阻器三只：、、同学们设计的电路如图所示：
电压表应选用_____挡，滑动变阻器应选用_____（选填“”、“”、“”）请用笔画线代替导线，根据甲图将图乙的实物电路连接完成。实验电路接好后，合上开关时，部分同学发现电路出现故障，主要有下表所列的两种情况，请根据现象和检测结果指出故障的可能原因：
（4）下表为某小组的实验记录分析表：
老师认为该小组数据处理过程有误，你认为错误之处是： _____，小灯泡额定功率正确测量结果是_____.
25．为了比较甲、乙两种液体的吸热能力，做了如图所示的实验并把实验数据记录如下表：

（1）在相同的烧杯中，分别装入初温和质量相同的两种液体，选用两个相同热源加热的目的是：使甲、乙液体在相同时间内_____。（不计热量损失）
（2）加热过程中，上下缓慢地提拉搅拌器，目的是_____。
（3）分析上表中的实验数据可知_____液体的吸热能力强。
（4）停止加热后，_____液体温度下降得快。
（5）停止加热后，乙液体温度降低20℃，可以放出热量_____J（c＝2.1×103J/（kg•℃）。
26．如图所示，是小明设计的验证“阿基米德原理”的实验，研究对象是一个密度大于水的合金块，实验步骤顺序如图甲所示，弹簧测力计在四个步骤中的示数分别表示为G物、F1、F2、G空桶。
（1）按图甲中的顺序测出排出水的重力将_____（选填“偏大”、“偏小”或“正常”），原因是_____。
（2）合理调整甲中实验顺序后，当实验中的测量结果满足关系式：_____时（用图中测力计示数表示），则该实验结果说明阿基米德原理成立。
（3）按照新的顺序实验，以下情况会影响验证结果的是_____（选填“A”、“B”或“C”）。
A．①中溢水杯内未盛满水
B．②中合金块未全部浸没入水中
C．②中合金块浸没水中过深（不碰到容器底）
（4）如果该实验中小明用了图乙所示的测力计，实验前有A、B两合金块（A：体积16cm3、密度10g/cm3B：体积为50cm3、密度3g/cm3）可供选择，要能较为科学的完成本实验，他应选_____（选填“A”或“B”）合金块来做实验
参考答案
一、单选题（本大题共10小题，共30分）
1、C
【解析】
滑动变阻器的阻值在最大位置，当闭合开关时，电压表和电流表的示数应分别为2V和0.2A，由计算出滑动变阻器上的电压，加上灯上的电压即为电源电压；再计算出灯泡正常发光时，滑动变阻器上的电压，根据电源电压和滑动变阻器两端的电压，并结合串联电路的特点即可求出灯泡的额定电压，再由计算灯泡的额定功率。
【详解】
滑动变阻器上的电压，电源电压；灯泡正常发光时，滑动变阻器上的电压；灯泡的额定电压；灯泡的额定功率。
故选：C。
本题考查了串联电路的特点及电功率的计算。准确把握串联电路的特点以及功率公式的灵活应用是本题难点所在。
2、B
【解析】
露是空气中的水蒸气遇冷液化为液态的小水滴，附着在植被表面；故ACD错误；B正确；
3、A
【解析】
A、沙桶与沙的总重力为G＝mg，使用定滑轮不能改变力的大小（忽略细线与滑轮之间的摩擦），则物块受到的拉力大小为mg；因为物块做匀速直线运动，拉力和滑动摩擦力是一对平衡力，所以滑动摩擦力的大小为mg，故A正确；
B、物块的重力与它对桌面的压力没有作用在同一个物体上，不是一对平衡力，故B错误；
C、继续向沙桶中加入沙子，物块运动加快，但物块的质量不变，惯性不变，故C错误；
D、沙桶匀速下降的过程中，质量不变，高度减小，所以重力势能减小，但速度不变，动能不变，因此不是重力势能转化为动能，故D错误．
4、B
【解析】
物质从固态到液态的过程叫做熔化，物质从液态变成固态的过程叫做凝固；物质从液态变为气态叫做做汽化，物质从气态变为液态叫做液化；物质从固态直接变成气态叫升华，物质从气态直接变成固态叫凝华．
【详解】
A. 冰雪消融是固态冰变为液态水的熔化现象，故A不符合题意；
B. “白汽”是水蒸气遇冷液化形成的小水滴，故B符合题意；
C. “白霜”是空气中的水蒸气直接变为固态的凝华现象，故C不符合题意；
D. 干手机将手烘干的过程是液态水变为气态水蒸气的汽化现象，故D不符合题意．
故选B．
5、D
【解析】
由实物图知道，两只灯泡串联，开关靠近电源右端；由A图知道，开关闭合后一只灯泡被短路，故不合题意；B图中两只灯泡并联，开关控制其中一只灯泡，故不合题意；C图中两只灯泡并联，开关控制干路，故不合题意；D图中两灯串联，故符合题意。
6、A
【解析】
插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全。故A正确。
7、B
【解析】
A．天然气属于化石燃料，不能短时期内从自然界得到补充，属于不可再生能源，故A不符合题意；
B．水能可以从自然界里源源不断的得到补充，属于可再生能源，故B符合题意；
C．煤属于化石燃料，不能短时期内从自然界得到补充，属于不可再生能源，故C不符合题意；
D．石油属于化石燃料，不能短时期内从自然界得到补充，属于不可再生能源，故D不符合题意。
8、B
【解析】
A、5颗地球同步卫星离地面的高度一定，相对地面的位置没有发生改变，所以这些地球同步卫星是静止的，故A错误；
B、发射火箭与热机做功冲程的能量转化相同，都是将内能转化为机械能,故B正确；
C、北斗卫星在绕地球飞行的过程中，运动方向不断发生变化，所以其运动状态发生变化，故C错误；
D、长征三号乙运载火箭加速上升过程中，速度越来越快，动能越来越大，高度越来越大，重力势能越来越大，所以机械能越来越大，故D错误。
9、A
【解析】
一个鸡蛋的重力约为0.5N，结合小女孩的身高知道，鸡蛋上升的高度约为2m，所以，把它匀速举过头顶时所做的功大约是：W=Gh=0.5N×2m=1J，丹丹做功的功率约是：=0.5W．
10、C
【解析】
试题分析：用开瓶器在A处用力开启瓶盖时，开瓶器是省力杠杆，支点是C，阻力的作用点是B，阻力的方向竖直向下，使用开瓶器能省力，但同时要多费距离，所以使用开瓶器不能省功。故本题选C。
【考点定位】杠杆
二、多选题（本大题共3小题，共12分）
11、AB
【解析】
题干中的“瓜子剥壳器”为省力杠杆，省力但要多移动距离。
AB、我们在使用钢丝钳、瓶起子时都是为了省力，并且在使用的过程中都是动力臂大于阻力臂，所以它们都是省力杠杆，符合题意；
C、我们在使用钓鱼竿时，动力臂小于阻力臂，所以它是费力杠杆，费了力但省距离，不符合题意；
D、螺丝钉实际上是变形的斜面，不属于杠杆，不符合题意。
故选：AB。
12、ABC
【解析】
A．液体从侧壁的小孔中喷出，说明液体对容器侧壁有压强，下方的液柱的流速大，喷射距离远，说明深度越深，液体产生的压强越大，故A正确，符合题意；
B．用力按压瓶子时，瓶子的形状发生了变化，使得液柱上升，故B正确，符合题意；
C．在管的上方吹起，管上方空气流动加快，水面在管中上升，说明管上方压强减小，故C正确，符合题意；
D．气压的大小与高度有关，高度越高，气压越小；当大气压发生改变时，瓶内压强与外部压强不同，则细管内液柱将发生改变；液柱越高，说明外界的气压越小，故D错误，不符合题意．
13、ACD
【解析】
A、书受到的重力方向竖直向下，书对桌面的压力的方向是竖直向下，受力方向相同，不是相互作用力，故A错误；
B、书受到的重力，即受力物体是书，方向竖直向下，桌面对书的支持力，即受力物体是书，方向竖直向上，两个力大小相等，作用在同一条直线上，符合平衡力的条件，是一对平衡力，故B正确；
C、书受重力和书对桌面压力是作用在不同物体的两个力，且受力方向相同，即不是平衡力，故C错误；
D、书受重力的受力物体是书，地面对桌子是支持力受力物体是桌子，受力物体不同，且大小也不相等，即不是平衡力，故D错误。
三、填空题（本大题共5小题，共10分）
14、大气压 增大
【解析】
当真空泵将吸盘内的空气抽出时，内部气体压强减小，在外界大气压的作用下，擦窗机器人被压在玻璃上；擦窗机器人从窗户底端运动到顶端时，质量不变，高度增加，其重力势能增大。
15、改变 减小受力面积 超导 不可以 电磁波 能 3.6×1012
【解析】
（1）地球在近日点向远日点运动过程中，动能转化为重力势能，动能减小，质量不变，速度减小，地球的运动状态改变；
（2）超大型挖掘机的转动轮刀刃必须很锋利，这是在压力一定时，通过减小受力面积的方法增大压强；
（3）许多金属和合金具有在超低温下会失去电阻的特性，这种现象称为超导电性，电热毯是根据电流的热效应制成的，超导体的电阻为零，不能产生热量，电热毯不能工作；
（4）太空中没有空气，声音不能传播，电磁波可以在中考中传播，声音宇航员在领航者空间站靠电磁波与地面进行通信；
（5）根据 知地球受到的总推力： .
16、50；0.2．
【解析】
容积为V=250Ml=250cm1的容器，装满水后的总质量为m总=100g，则水的质量为m水=ρ水V=1.0g/cm1×250cm1=250g，则容器质量为50g；若装满另一种液体后的总质量为250g，则这种液体的质量为m液=200g，密度为．
17、动能与重力势能可以相互转化 运动和静止具有相对性 温度计的示数高低
【解析】
(1)图甲的滚摆实验中，重力势能减小时，动能增加，相反，动能减小时，重力势能增加，二者可以相互转化；这说明动能与重力势能可以相互转化；
(2)图丙小明和小华认为火车的运动情况不同，是因为它们选择的参照物不同，说明物体的运动和静止是相对的；
(3)为了比较热值大小要用不同的燃料，加热同一种液体，让液体的质量相同，通过温度计的示数高低得出吸热多少，进而判断燃料的热值大小，
18、不变连通器
【解析】
[1]货轮无论是在河中还是在海中都漂浮，浮力等于货轮重，受到的浮力不变。
[2]三峡大坝的船闸由上下两个阀门组成一个闸室，当上游阀门打开时，闸室与上游通过阀门组成连通器，使闸室内的水位与上游水位相平，故船闸的原理即为连通器的原理。
四、计算题（本大题共3小题，共29分）
19、（1）300N（1）3750Pa
【解析】
（1）物体在月球所受的重力：
（1）根据压强公式可知航天员站立在月球上时对水平月面的压强：
20、（1）1.5×104Pa (2)18J (3)45W
【解析】
（1）小华站在操场上等待时对地面的压力：F=G=mg=45kg×10N/kg=450N，
受力面积：S=150cm2×2=300cm2=0.03m2，对地面的压强：
；
（2）小华每跳绳一次所做的功：W1=Gh=mgh=45kg×10N/kg×4×10-2m=18J；
（3）跳一次绳所用的时间：，
小华跳绳时的平均功率：．
答：（1）小华站在操场上等待时对地面的压强为1.5×104Pa；
（2）小华跳一次所做的功为18J；
（3）小华跳绳时的平均功率为45W．
21、（1）它对地面的压强为2×104Pa；
（2）抬高一次需要消耗0.42kg的柴油；
（3）推力做的功是1.296×109J；功率为2.16×106W
【解析】
试题分析：（1）登陆船对地面的压力等于其重力，根据F=G求出，再根据p=求出对地面的压强；
（2）根据W有用=Gh求出有用功，再根据η=求出柴油燃烧放出的总热量，根据Q=mq求出柴油的质量；
（3）根据v=求出运动距离，匀速运动，推力等于阻力，根据W=Fs求出推力做的功，再根据P=求出功率．
已知：登陆船重力G=1.6×106N，与地面间的总接触面积为S=80m2，高度h=2.15m，效率η=32%，柴油的热值q柴油=4.3×107J/kg，速度v=30m/s，时间t=600s，阻力f=7.2×104N
求：（1）它对地面的压强p=？；（2）柴油的质量m=？；（3）推力做的功W=？；功率P=？
解：（1）登陆船对地面的压力F=G=1.6×106N，
它对地面的压强p===2×104Pa；
（2）有用功W有用=Gh=1.6×106N×2.15m=3.44×106J，
由η=得：
柴油燃烧放出的总热量Q==≈1.81×107J，
由Q=mq得：
消耗柴油的质量m==≈0.42kg；
（3）由v=得运动距离：
s=vt=30m/s×600s=18000m，
因为匀速运动，所以推力F=f=7.2×104N，
推力做的功W=Fs=7.2×104N×18000m=1.296×109J；
功率P===2.16×106W．
答：（1）它对地面的压强为2×104Pa；
（2）抬高一次需要消耗0.42kg的柴油；
（3）推力做的功是1.296×109J；功率为2.16×106W．
五、作图题（本大题共2小题，共4分）
22、
【解析】
A点位置在与主动轮接触的皮带上,轮子带着传送带运动,故传送带相对轮子有向左运动的趋势,可以知道此处静摩擦力方向向右，作用点在A点;重力的方向竖直向下，作用点在乙轮的重心，如图所示：
23、
【解析】
试题分析：杠杆的支点是指杠杆围绕转动的固定点，因此，找到在杠杆转动时，那个不动的点尤为重要．要使杠杆更省力，杠杆动力臂就得更长，因此，分析出哪种用法时动力臂更长，就说明此时最省力．
解：
读图可知，当用力撬石块1时，杠杆围绕A点（撬棒与地面接触的那个点）转动，即以A为支点；
以A为支点时，杠杆最长的动力臂为AB，根据杠杆平衡条件可知，此时动力最小；过点B作垂直于最长力臂AB的力，方向斜向左上方，如图所示：
六、实验探究题（本大题共3小题，共15分）
24、0～15V 见解析 滑动变阻器同时接到下面两个接线柱 灯泡断路 额定功率计算错误 1.52
【解析】
（1）灯泡额定电压是3.8V，因此电压表应选0～15V量程；
灯泡正常工作时，电路电流约为，
滑动变阻器两端电压为：U′＝U﹣UL＝6V﹣3.8V＝2.2V。
所以滑动变阻器电阻为：，所以滑动变阻器应选R2（10Ω 0.5A）。
（2）由甲图可知，滑动变阻器滑片右侧电阻线连入电路中，所以应将下接线柱B连入电路。电路图如下：
（3）①灯泡较暗、两表的示数均较小，移动滑动变阻器滑片，现象不变，故障原因是：滑动变阻器同时接到下面两个接线柱；
②灯泡不亮、电压表示数较大、电流表无示数，取下灯泡，两表的示数不变故障原因是：灯泡断路。
（4）由表格可知，该小组把灯泡在不同电压下的实际功率的平均值作为灯泡额定功率，这是错误的；
由表中数据可知，灯泡在额定电压3.8V下的功率是1.52W，因此灯泡的额定功率是1.52W。
25、吸收的热量相同 使液体均匀受热 甲 乙 8.4×103
【解析】
（1）用相同的电加热器加热，在相同的时间内，两种液体吸收的热量是相同的；
（2）为了使液体均匀受热，加热时，上下缓慢地提拉搅拌器；
（3）甲、乙两种液体的温度都升高10℃时，甲用时110s，乙用时85s，这说明在升高相同温度时，甲吸收的热量大于乙吸收的热量，故甲的吸热能力强；
（4）甲的吸热能力强，即c甲＞c乙，质量相同的甲和乙，停止加热后，放出相同热量，乙的比热容小于甲的比热容，由Q＝cmΔt可知，乙降温快；
（5）乙液体温度降低20℃放出热量的热量：Q＝cmΔt＝2.1×103J/（kg•℃）×0.2kg×20℃＝8.4×103J。
26、偏小 小桶中有水残留 G物﹣F1＝F2﹣G空桶 A B
【解析】
（1）按图甲中的顺序测出排出水的重力将偏小；原因是按照如图所示的实验顺序，先测量总重，再测量桶重的话，由于桶内壁上会粘有部分水，使得桶重会变大，排开水的重力等于总重减去桶重，所以使得排开水的重力偏小；
（2）根据阿基米德原理可知物体所受浮力与排开液体重力相等，所以G物﹣F1＝F2﹣G空桶时，则该实验结果说明阿基米德原理成立。
（3）A．①中溢水杯内未盛满水，使得G排减小，测得浮力变小，对实验结果有影响，故选A；
B．②中合金块未全部浸没入水中，排开体积的大小对实验结果没有影响；
C．②中合金块浸没水中过深（不碰到容器底），完全浸没时，深度对实验结果没有影响；
（4）由阿基米德原理可知，A浸没时受到的浮力为：F浮A＝ρ水gV排A＝1.0×103kg/m3×10N/kg×1.6×10﹣5m3＝0.16N；B浸没时受到的浮力为：F浮B＝ρ水gV排B＝1.0×103kg/m3×10N/kg×5×10﹣5m3＝0.5N；要能较为科学的完成本实验，他应选B合金块来做实验。理由是因为A所受的浮力为0.16N，弹簧测力计的示数的变化小于其分度值（0.2N），不易准确测量。
故障现象
检测
故障原因
灯泡较暗、两表的示数均较小
移动滑动变阻器滑片，现象不变
_____
灯泡不亮、电压表示数较大、电流表无示数
取下灯泡，两表的示数不变
_____
实验序号
电压表示数
电流表示数
电功率
额定功率
1
3.0
0.36
1.08
2
3.8
0.4
1.52
3
4.5
0.42
1.89
物质种类
质量/g
温度升高10℃所需时间/s
温度升高20℃所需时间/s
温度升高30℃所需时间/s
甲
200
110
225
342
乙
200
85
179
270
