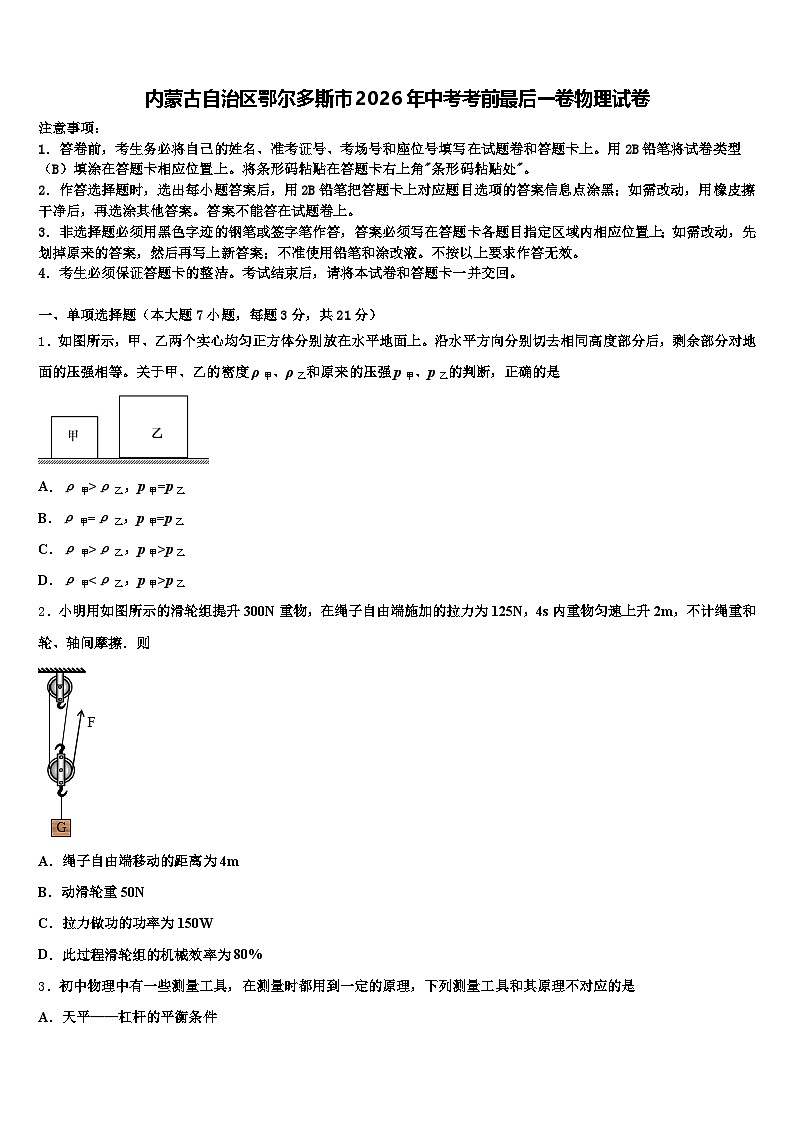

内蒙古自治区鄂尔多斯市2026年中考考前最后一卷物理试卷（含答案解析）

这是一份内蒙古自治区鄂尔多斯市2026年中考考前最后一卷物理试卷（含答案解析），共21页。试卷主要包含了考生必须保证答题卡的整洁，下图中能描述电动机工作原理的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示，甲、乙两个实心均匀正方体分别放在水平地面上。沿水平方向分别切去相同高度部分后，剩余部分对地面的压强相等。关于甲、乙的密度ρ甲、ρ乙和原来的压强p甲、p乙的判断，正确的是
A．ρ甲>ρ乙，p甲=p乙
B．ρ甲=ρ乙，p甲=p乙
C．ρ甲>ρ乙，p甲>p乙
D．ρ甲p乙
2．小明用如图所示的滑轮组提升300N重物，在绳子自由端施加的拉力为125N，4s内重物匀速上升2m，不计绳重和轮、轴间摩擦．则
A．绳子自由端移动的距离为4m
B．动滑轮重50N
C．拉力做功的功率为150W
D．此过程滑轮组的机械效率为80%

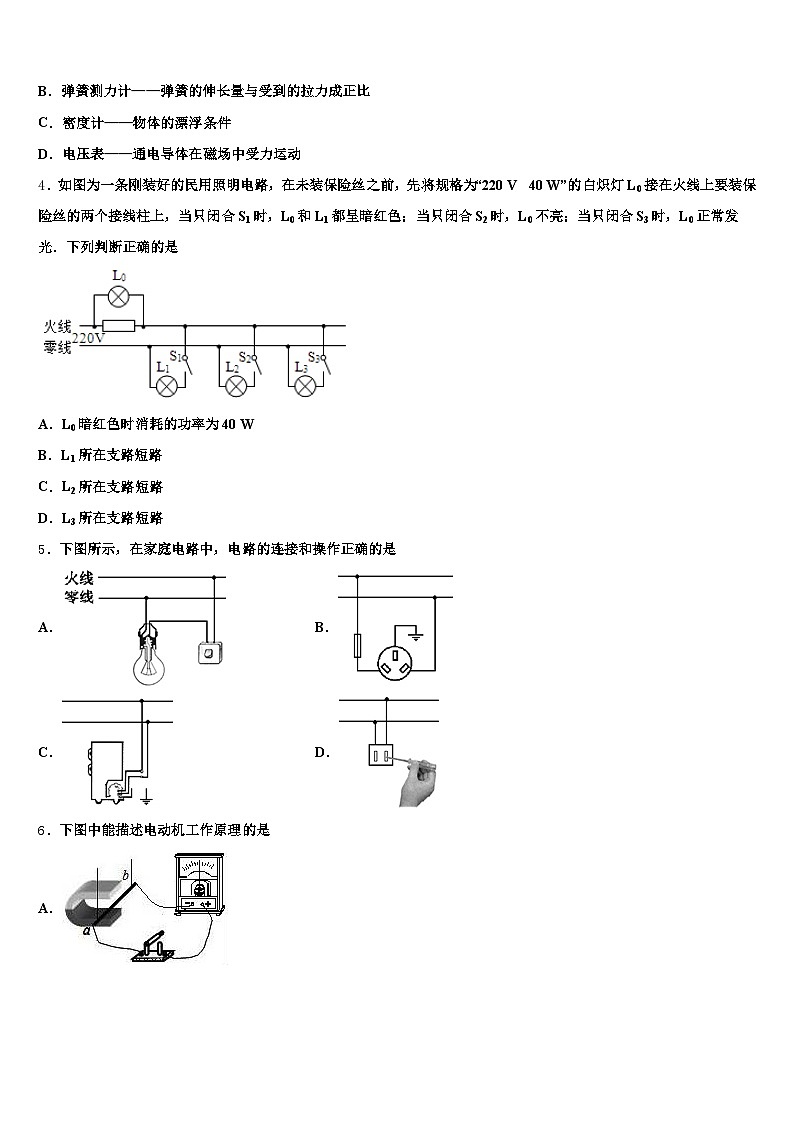

3．初中物理中有一些测量工具，在测量时都用到一定的原理，下列测量工具和其原理不对应的是
A．天平——杠杆的平衡条件
B．弹簧测力计——弹簧的伸长量与受到的拉力成正比
C．密度计——物体的漂浮条件
D．电压表——通电导体在磁场中受力运动
4．如图为一条刚装好的民用照明电路，在未装保险丝之前，先将规格为“220 V 40 W”的白炽灯L0接在火线上要装保险丝的两个接线柱上，当只闭合S1时，L0和L1都呈暗红色；当只闭合S2时，L0不亮；当只闭合S3时，L0正常发光．下列判断正确的是
A．L0暗红色时消耗的功率为40 W
B．L1所在支路短路
C．L2所在支路短路
D．L3所在支路短路
5．下图所示，在家庭电路中，电路的连接和操作正确的是
A．B．
C．D．

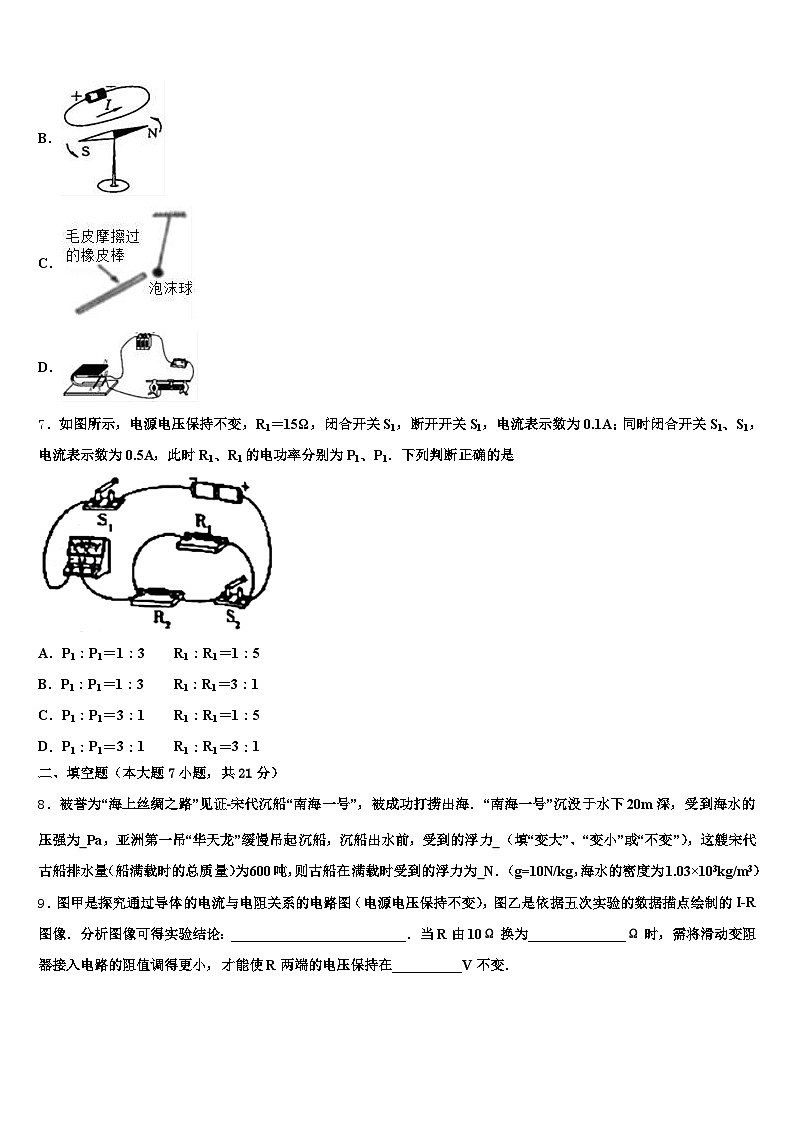

6．下图中能描述电动机工作原理的是
A．
B．
C．
D．
7．如图所示，电源电压保持不变，R1＝15Ω，闭合开关S1，断开开关S1，电流表示数为0.1A；同时闭合开关S1、S1，电流表示数为0.5A，此时R1、R1的电功率分别为P1、P1．下列判断正确的是
A．P1：P1＝1：3 R1：R1＝1：5
B．P1：P1＝1：3 R1：R1＝3：1
C．P1：P1＝3：1 R1：R1＝1：5
D．P1：P1＝3：1 R1：R1＝3：1
二、填空题（本大题7小题，共21分）
8．被誉为“海上丝绸之路”见证﹣宋代沉船“南海一号”，被成功打捞出海．“南海一号”沉没于水下20m深，受到海水的压强为 Pa，亚洲第一吊“华天龙”缓慢吊起沉船，沉船出水前，受到的浮力 （填“变大”、“变小”或“不变”），这艘宋代古船排水量（船满载时的总质量）为600吨，则古船在满载时受到的浮力为 N．（g=10N/kg，海水的密度为1.03×103kg/m3）
9．图甲是探究通过导体的电流与电阻关系的电路图（电源电压保持不变），图乙是依据五次实验的数据描点绘制的I-R图像．分析图像可得实验结论：_________________________．当R由10Ω换为______________Ω时，需将滑动变阻器接入电路的阻值调得更小，才能使R两端的电压保持在__________V不变．
10．如图，一束光在空气和玻璃两种介质的界面上同时发生反射和折射。（图中入射光线，反射光线和折射光线的方向均未标出）其中折射光线是_____（用字母表示），反射角等于_____。
11．用两个相同的滑轮组成的滑轮组固定在天花板上，如图所示，当匀速提升物体时，绳子自由端的拉力为20N，物体移动的速度为0.1m/s，每个滑轮重15N，忽略绳重和摩擦，则此时滑轮组的机械效率为_____，拉力的功率为_____W。
12．2019 年 3 月 30 日 18 时许,四川省凉山州木里县发生森林火灾,着火点在海拔3800 余米左右,地形复杂、通讯不便,火灾发生后相关部门投入 689 人实施灭火作业,31 日下午,30 名扑火人员在转场途中,突遇山火爆燃全部遇难牺牲,针对于类似森林火灾,重庆某航空工业公司近日最新研发出一款消防无人机。它一次能负载 30 公斤的重物从基地升高并自主飞行到指定位置, 并投下救火物资,帮助消防员救火,它有四个“爪子”,也就是四个轴,每个轴上都有一个电机和螺旋桨,使无人机能够稳定地悬停在空中进行作业,无人机靠锂电池维持飞行,充满一组锂电池可供飞机工作半小时左右,不过,它能不停地更换电池继续工作,请找出一个与以上情景有关 的物理信息,并指出对应的物理知识,不得与示例重复. 示例：物理信息：无人机靠锂电池维持飞行
物理知识：电能转化为机械能
作答：物理信息：________________________________
物理知识：____________________________________________
13．小磁针静止时的指向如图所示，由此可以判定螺线管的A端是_________极（选填“N”或“S”），接线柱b连接的是电源_______极（选填“正”或“负”）．
14．现在很多手机采用双摄像头技术，利用两个焦距不相同的摄像头，不仅可以更快的实现自动对焦，还可以在暗光环境下拍摄出较淸晰的照片．该摄像头的镜头对光线有__________作用，用此摄像头拍摄照片时，成倒立、__________的实像．
三、作图题（共7分）
15．图甲是打开的汽车后备箱盖，它被液压杆支撑（不计后备箱盖重）．关箱盖时，它可看作一个杠杆，图乙是其简化图，O是支点，F2是液压杆作用在A点的阻力．请在图乙中画出在B点关上后备箱盖的最小动力F1及其力臂L1．
（____）
16．如图小木块在光滑斜面上下滑，作出物块受力示意图以及物块对斜面的压力。
（_____）
17．图中的OA是光从空气斜射到水面，经水面反射的一条光线，请作出它对应的入射光线和入射光线对应的折射光线．
四、实验题（本大题共5小题，共20分）
18．在测量平均速度的实验中，某同学用刻度尺测量小车通过的路程(如图甲所示)，用停表测量小车通过该段路程所用时间(如图乙所示)，则小车通过的路程为_____cm，该段路程中小车运动的平均速度为____m/s.
19．在“测量小灯泡的电功率”的实验中，小灯泡的额定电压为2.5V，正常发光时的电阻约为8Ω．
(l)在图17甲中，有一根导线未连接，请用笔画线代替导线将电路连接完整_______．
(2)闭合开关后，小灯泡不亮，电流表没有示数，电压表有较大的示数．经检查，导线连接完好，则电路故障可能是小灯泡发生了_______（选填“短路”或“断路”）．
(3)移动滑片P到某一位置时，电压表示数如图17乙所示，为______V；此时要测量小灯泡的额定功率，应持滑片P向 _________（选填“左”或“右”）端移动，移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图17丙所示的 I－U图像;
(4)由图像可计算出小灯泡的额定功率是______ W．
(5)完成上述测量后，不用电压表，用如图18所示的电路也可测量已知额定电流的小灯泡的额定功率，已知小灯泡的额定电流为I额，定值电阻的阻值为R1．实验步骤如下，请补充完整：
① _________________ ；
②闭合开关S、S1，断开开关S2．记下此时电流表的示数为I；
③小灯泡的额定功率的表达式为P额=________ ．
20．小明用光具座、F光源、凸透镜镜、光屏等器材，探究“凸透镜成像规律”
(1)如图甲所示，将光源放在30cm刻度处时，移动光屏可得倒立、等大的清晰像，此时光屏在______cm刻度处，凸透镜的焦距是_____cm.
(2)把光源向左移至20cm刻度处时，将光屏向_____(左/右)调节，可得______(倒立/正立)、______(缩小/放大)的清晰像.
(3)把光源放在45cm刻度处时，移去光屏，人眼通过透镜看到的像是图乙中的____
21．在“探究电流、电压与电阻之间的关系”的实验中，远宏组和思诗组分别对其部分内容进行了探究：
远宏组领到干电池2节、开关1个、电流表和电压表1个，滑动变阻器（20Ω 1A）、定值定值（5Ω、10Ω、15Ω、20Ω、25Ω），导线若干，进行探究“电流与电压的关系”实验。
①根据电路设计如图甲，用笔划线代替导线完成图乙的电路。
②闭合开关后，发现电流表、电压表示数偏转较大，可能的原因是____________
③调节过程中，根据图丙所示，将下表中的数据补充完整。
根据表中数据可知，该组是用_______Ω电阻进行实验的。分析数据可以得到结论：当电阻一定时，导体中的电流与电压成正比。思诗组同学根据相同的电路图，增加了两节干电池，探究“电流与电阻关系”的实验：
①定值电阻由10Ω更换为5Ω，闭合开关后，电压表示数如图甲所示，接下来应该调节滑动变阻器的滑片P向_________移动（选填“左”或“右”），直到_________为止，并记录另一电表的数值。所有的数据都标记在图乙所示的坐标上。
②结合图乙所描的图像，分析可知，他所选择的滑动变阻器的规格是_________
A．20Ω 1A B．50Ω 0.5A C．70Ω 0.3A
22．如图1所示，在探究“二力平衡的条件”实验中：
（1）在左、右两盘中同时加入一个100g的砝码，木块处于静止状态，此时木块两边所受的拉力_____（选填“相等”或“不相等”），这两个力是_____（选填“平衡”或“不平衡”）的
（2）保持两端砝码相等，把木块在水平桌面上扭转一个角度后释放，发现木块旋转后又恢复原状，说明二力平衡需要的条件之一是_____．
（3）在右盘中增加一个10g的砝码，发现木块仍处于静止状态，原因是_____．
（4）为减小实验误差，小茗同学对实验装置进行了如图2所示改进，他将系于小卡片（重力可忽略不计）的两根细线分别跨过左右支架上的滑轮，在线的两端挂上钩码，作用在小卡片上拉力的施力物体是___，为了验证只有作用在同一物体上的两个力才能平衡，在图2情况下，小茗下一步操作是____．
五、计算题（本大题共2小题，共13分）
23．“蛟龙号”是我国首台自主设计、自主集成研制、世界上下潜最深的作业型深海载人潜水器．“蛟龙号”体积约为30米3，空载时质量约为22吨，最大荷载240千克．
“蛟龙号”空载漂浮在水面时受到的浮力为多大？若“蛟龙号”某次满载时下沉是采用注水方式实现的，则至少注入多少立方米的水？（海水密度取1.0×103千克/米3，g取10牛/千克）
24．如图所示，将质量为80g，体积为100cm3的铁制小球放入盛水的薄玻璃容器的水中在玻璃容器下方有一已经接入电路的螺线管，小灯炮L标有“6V 3W”字样，通过螺线管的电流Ⅰ与螺线管对铁制小球的作用力F的关系如下表所示（灯丝电阻保持不变，不考虑铁制小球与螺线管距离的远近对作用力F的影响）求：
（1）断开开关铁制小球静止时露出水面的体积是多少？
（2）闭合开关，调节滑动变阻器的滑片使铁制小球能悬停在水中，此时小灯泡消耗的功率是多大？
（3）闭合开关，调节滑动变阻器的滑片使小灯泡正常发光，当铁制小球静止时，小球对容器底的压力是多大？
六、综合能力题（本大题共3小题，共18分）
25．一名中学生站在水平地面上，要用滑轮组在20s内将600N的重物匀速提升3m.
（1）画出滑轮组的绕线方式;
（2）若匀速提升过程中滑轮组的机械效率是75 %，拉力F多大?拉力的功率多大?
（3）若中学生体重为500N、每个脚与地面接触面积均为0. 02m2，此时他对地面的压强多大?
26．端午假日，小华随父母体验了一次快乐的乡村游．见到如图25所示的一个老式风扇车，颇感兴趣，摇手摇杆产生的风，为什么能将从漏斗中漏下的谷粒与空壳分开呢？小华到家便进行了以下探究：利用废旧塑料板制成条形漏斗，废旧塑料杯切去杯底并在杯壁裁出缺口；仿照老式风扇车，组装成如图26甲所示的装置；选用质量______的砂砾模拟谷粒和空壳；裁剪快餐盒盖用于收集砂砾．把快餐盒盖放在水平桌面上，将上述装置侧壁缺口朝下放在盒盖上方；取一小风扇正对进风口，再开启风扇并将砂砾倒入漏斗；待砂砾漏完，关闭风扇；观察盒盖上的砂砾，比较___________．实验结果如图26乙所示，并记录在下表中．
由实验结果可知，在相同的风速的作用下，质量较大的砂砾不容易被风吹远，其运动状态_______发生改变（选填“容易”或“不容易”），即惯性较_______（选填“大”或“小”）；由此也可以说明惯性的大小与物体的_______有关．为了使实验结论更科学，可以更换不同的物体或改变风速大小重复上述实验．如果使用风扇车来分离谷粒和空壳，则在图25中______口可收集到饱满的谷粒（选填“A”或“B”）；如图26丙所示，在无风的情况下，农场工人用铁锹将混合谷物斜向上抛洒出去，饱满的谷粒将落在离工人更______处（选填“近”或“远”），从而将谷粒与空壳分离．
27．阅读短文，然后回答文中的问题本文或许有你没学过的概念，但不影响你作答
梅溪湖国际文化艺术中心的声光世界
历经6年匠心打磨，世界最大的芙蓉花建筑长沙梅溪湖国际文化艺术中心大剧院于2017 年8 月31日首次对外开放。该剧院以3 朵芙蓉花为造型，呈现西方建筑艺术的大气风格，不论是从哪个角度看都能感受到它独特的美。
大剧院拥有1800 个座位，主舞台采用国际一流设备，能够进行100 多种场景转换，按照声学原理建造：舞台音响通过功放室、调音室进行音乐播放，低音的豪迈奔放，高音的高山流水能给观众带来新的视听感受； 舞台同时配置“反声罩”一一种专业音乐厅不可或缺的建筑声学结构，音乐会演奏时，各种乐器的多声部如果经过扩音设备放大后，容易发生细戳的变化从而影响演奏者的判断，而反声罩能够充分利用有限的自然声能，避免声音失真，让现众能赏到原汁原味的頂級音乐会，在这种场合下看演出，要保持绝对的安静，表演过程中，掌声则被视为“大不道”。
在大剧院前厅可见墙项合一的装饰效策，墙面和顶规上用水波纹装饰残条，就好像新叠纸一样让人耳日一行，内眼看不到LED灯具，只看到流动的光带像层层波浪，让人产生无限的逛想，进入艺术的梦境。这样的灯光效果还有一个特别飘逸的名称“流动的星空”，为了营造星空效果，所有灯具隐藏到建筑的流线内，与建筑融为一体。舞台则采用先进的灯光控制，以做到投射各种色光、精确追光、多方位补光。
梅溪湖国际文化艺术中心作为全国领先、国际一流的国际文化艺术中心，既填补了全市和全省高端文化艺
术平台的空白，也让长沙少市民在家门口就能欣赏高国际顶尖的高雅文化艺术。
文中提到“低音的豪迈奔放”和“高音的高山流水”，“低音”和“高音”指的是______选填“音调”“响度”或“音色”
“反声罩”的利用说明了声音在传播过程中能______；
装饰用的LED灯能隐藏在“折叠纸”一样的墙面线条内持久工作，试指出此处这样用LED灯的好处之一：______
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
当从水平方向截去相同高度h后，剩余的甲物体对水平面的压强： ，剩余的乙物体对水平面的压强： ，因为剩余部分对地面的压强相等，故 ，由图得：(h甲−h)< (h乙−h)，因此：ρ甲>ρ乙；切去相同高度部分产生的压强分别是： ， ，因为ρ甲>ρ乙，所以p甲1> p乙1，剩余部分对地面的压强相等，因此原来的压强P甲、P乙的关系是：P甲>P乙，故C正确，ABD错误。
2、D
【解析】
由图可知，n＝3，A. 绳子自由端移动的距离：s＝2h＝3×2m＝6m，故A错误；B. 若不计绳重和摩擦,F＝ (GG动),即：125N＝ (300NG动)，解得G动＝75N，故B错误；C. 拉力做的功为：W＝Fs＝125N×6m＝750J，拉力做功的功率P＝＝187.5W,故C错误；D. 该滑轮组的机械效率为：η＝×100%＝80%. 故D正确；故选D.
根据图象可知，n＝3；（1）根据s＝3h求出自由端移动的距离；（2）根据W＝Fs计算拉力做的功, 再根据P＝求拉力做功的功率；（3）不计绳重和摩擦，利用F＝（GG动）求动滑轮重力；（4）根据η＝求滑轮组的机械效率．
3、B
【解析】
A．天平是一个等臂杠杆，它的原理就是杠杆的平衡条件，故A说法正确，不符合题意；
B．弹簧测力计的工作原理是：在弹性限度内，弹簧的伸长量与受到的拉力成正比，没有前提条件“在弹性限度内”，故B说法错误，符合题意；
C．密度计的原理是物体的漂浮条件，密度计漂浮在被测液体中，所受的浮力等于其自身重力，故C说法正确，不符合题意；
D．电压表接入电路，其内部线圈通电，在磁场中受力转动，并带动指针转动，所以说电压表的原理是通电导体在磁场中受力运动，故D说法正确，不符合题意。
4、D
【解析】
由图可知，在未装保险丝之前，先将规格为“220V 40W”的白炽灯 L0 接在火线上要装保险丝的两个接线柱上，当只闭合 S1 时， L0 与 L1 串联，两灯泡分得的电压都小于额定电压，所以他们的功率都小于额定功率40W， L0 和 L1 都呈暗红色是正常的，说明 L1 所在支路正常，故A、B错误；
当只闭合 S2 时， L0 与 L2 串联， L0 不发光，说明灯泡 L2 所在支路断路，故C错误；
当只闭合 S3 时， L0 与 L3 串联， L0 正常发光，即表示 L0 两端电压为220V，说明 L3 所在支路短路，故D正确．
5、A
【解析】
照明灯和开关串联，开关控制火线，灯口螺丝套连接零线，A连接正确为答案．
三孔插座的连接应将火线与三孔插座的右下空连接，B连接错误．
冰箱应使用三孔插座，保证金属外壳接地良好，防止漏电事故发生，故C连接错误．
使用测电笔时，手应接触笔尾金属体，D操作错误．
6、D
【解析】
A．该装置中的金属棒在磁场中运动时，电流表会发生偏转，即能产生电流，即是发电机的原理实验，故A不符合题意．
B．该实验装置说明了通电导线周围存在着磁场，故B不符合题意；
C．毛皮摩擦过的橡胶棒带负电，靠近不带电的泡沫会发生吸引现象，说明带电体可以吸引轻小物体，故C不符合题意；
D．该选项中有电源，即闭合开关后，处于磁场中的金属棒会受力运动，即通电导线在磁场中受力的作用，故是电动机的原理，故D符合题意．
7、B
【解析】
由电路图可知，闭合开关S1，断开开关S1，电路为R1的简单电路，电流表测R1的电流，根据欧姆定律求出电源的电压；同时闭合开关S1、S1，两电阻并联，电流表测干路电流，根据并联电路中各支路独立工作、互不影响可知通过R1的电流不变，根据并联电路的电流特点求出通过R1的电流，根据欧姆定律求出R1，进而求两电阻之比；利用并联电路的电压特点和P＝UI求出R1和R1的电功率之比．
【详解】
由电路图可知, 闭合开关S1，断开开关S1，电路为R1的简单电路,电流表测通过R1的电流，由I＝可得，电源的电压：U＝I1R1＝0.1A×15Ω＝3V；同时闭合开关S1、S1，两电阻并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以,通过R1的电流不变，因并联电路中干路电流等于各支路电流之和，所以,通过R1的电流：I1＝I−I1＝0.5A−0.1A＝0.3A，由I＝得R1＝＝10Ω,则因并联电路中各支路两端的电压相等，所以,由P＝UI可得,R1、R1的电功率之比：.故选B.
二、填空题（本大题7小题，共21分）
8、2.06×105 ；不变；6×106
【解析】
试题分析：“南海一号”受到海水的压强为：p=ρgh=1.03×103kg/m3×10N/kg×20m=2.06×105 Pa；沉船没出水面前，船排开水的体积不变，由阿基米德原理可知，沉船受到的浮力不变；故船在满载时受到的浮力：F浮=G排=m排g=600×103kg×10N/kg=6×106N．
【考点定位】液体的压强；阿基米德原理
9、在导体两端电压一定时，通过导体的电流与导体的电阻成反比 5 3
【解析】
由图可知，电流与电阻的乘积保持不变，所以得到结论，在导体两端电压一定时，通过导体的电流与导体的电阻成反比．
实验采用了控制变量法，要控制定值电阻两端的电压相同；
由图乙知，电阻两端的电压为：，即保持3V的电压不变．
由串联电路电流相等的特点结合欧姆定律可得：，即电压与电阻成正比，所以R由10Ω换为5Ω时，需要将滑动变阻器阻值调小，才能保持电压3V不变；
关键是电路的动态分析，当滑动变阻器电阻变化时，根据串联电路的分压原理，电阻越大，分得电压越多，即串联电路中电压与电阻成正比，此规律在分析电路时很常用，要牢记并能熟练应用．
10、OG 60°
【解析】
由图可知，∠BOF＝30°，所以∠DOF＝90°﹣30°＝60°，已知∠DOE＝60°，根据反射角等于入射角，所以CD为法线，AB为界面，而折射光线和入射光线分别位于法线两侧，则OG一定为折射光线，EO为入射光线，OF为反射光线，则反射角为∠DOF＝60°。
11、75% 6
【解析】
由图知，n＝3，忽略绳重和摩擦，拉力F＝（G物+G动），
则提升物体的重力：
G物＝3F﹣G动＝3×20N﹣15N＝45N，
滑轮组的机械效率：
η＝＝＝＝＝×100%＝75%；
拉力端移动的速度：
v＝3v物＝3×0.1m/s＝0.3m/s，
拉力的功率：
P＝＝＝Fv＝20N×0.3m/s＝6W。
12、负载 30 公斤的重物从基地升高 克服重力做功
【解析】
“负载 30 公斤的重物从基地升高”为克服重物重力做功；“每个轴上都有一个电机和螺旋桨”电机原理为通电导体在磁场中受力，或电机将电能转化为机械能；“无人机能够稳定地悬停在空中进行作业”悬停时无人机受平衡力。合理均可。
13、S 负
【解析】
因为同名磁极相互排斥，异名磁极相互吸引，所以螺线管A端为S极、B端为N极；由安培定则可知螺线管中电流由左侧流入、右侧流出；所以接线柱a连接电源的正极、接线柱b连接电源的负极．
14、会聚 缩小
【解析】
摄像头的镜头采用的是凸透镜，其还可以在暗光环境下拍摄出较淸晰的照片，说明该摄像头的镜头对光线有会聚作用；摄像头拍摄利用的是凸透镜成成倒立、缩小的实像的原理制成的．
三、作图题（共7分）
15、
【解析】
由杠杆平衡条件F1 L1=F2 L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OB作为动力臂L1最长；关上后备盖时，动力的方向应该向下，过点B垂直于OB向下作出最小动力F1的示意图，如下图所示：
16、
【解析】
木块在光滑斜面上下滑，则木块不受摩擦力，只受重力和支持力的作用；
木块受到的重力方向竖直向下，作用点（重心）在其几何中心上；
斜面对木块的支持力方向垂直于斜面向上，作用点也可画在物体的重心上。
木块对斜面的压力作用点在斜面上，方向垂直斜面向下，如图所示：
17、
【解析】
已知反射光线和反射角，根据光的反射定律反射角等于入射角作出入射光线，光线方向朝向入射点，再根据光的折射定律光从空气斜射入水中，折射角小于入射角作出入射光线的折射光线，光线方向背向入射点．
四、实验题（本大题共5小题，共20分）
18、64.00 0.02
【解析】
（1）根据图甲和图乙读出小车的运动时间和运动的路程；
（2）平均速度的计算公式为v=，据此计算出平均速度，注意路程和时间的对应．
【详解】
（1）观察图甲和图乙可知，小车运动到的时间为32s；小车通过全程的路程为60.00cm=0.6m；
（2）小车平均速度v===0.01875m/s．
本题考查了平均速度的计算，能从图中准确读出小车运动的路程是关键；在计算速度时要注意运动路程和运动时间的对应．
19、 断路 2.2 右 3.75 闭合开关S、S2，断开开关S3．调节滑动变阻器的滑片，使电流表的示数为I额 P额=R3（I－I额)I额
【解析】
(3)灯泡正常发光时的电流I＝ ＝3.3325A，所以电流表选用小量程，电流从正接线柱流入，从负接线柱流出，如下图所示：
(2)电流表无示数，说明电路断路；电压表有示数，说明电压表的正负接线柱与电源两极相连，因此电路故障为灯泡断路；
(3)电压表使用3∼3V量程，每一个大格代表3V，每一个小格代表3.3V，电压为2.2V.要使灯泡正常工作，灯泡两端电压从2.2V增大到2.5V，就要减小变阻器的电压，根据分压原理，滑动变阻器连入电路中的电阻要减小，滑片向右端移动，使电压表的示数为2.5V.
(4)从图象得知，灯泡在2.5V下的电流为3.3A，P＝UI＝2.5V×3.3A＝3.75W.
(5)①闭合开关S、S2,调节滑动变阻器R的滑片P,使电流表示数I3＝I额；
②闭合开关S、S3,断开开关S2，记录下此时电流表的示数为I；
③算出小灯泡的额定功率．定值电阻R3的电流为：I3＝I−I额，定值电阻R3的电压为：U＝I3R3＝(I−I额)R3，因为灯泡两端的电压等于定值电阻的电压，所以灯泡的额定电压功率为：P额＝U3I额＝R3(I−I额)I额.
（3）求出灯泡正常发光时的电流，确定电流表的量程，串联接入电路．
（2）电流表无示数，说明电路断路；电压表有示数，说明电压表的正负接线柱与电源两极相连；
（3）读出电压表示数为2.2V，要使灯泡正常工作，灯泡两端电压增大到2.5V，根据分压原理确定滑片移动的方向；
（4）从图象中查得额定电压下的额定电流，根据P＝UI计算额定功率．
（5）灯泡与滑动变阻器串联，用电流表测流过电路的电流，由串联电路特点及欧姆定律求出流过灯泡电流为灯泡额定电流时，灯泡两端电压，然后由P＝UI求出灯泡额定功率．
20、70 10 左 倒立 缩小 C
【解析】
(1)[1][2]由图可知，将光源放在30cm刻度处时，物距
u=50cm-30cm=20cm
移动光屏可得倒立、等大的清晰像，则此时
u=v=2f
凸透镜的焦距
F=u=20cm=10cm
此时光屏的位置在
50cm+v=50cm+20cm=70cm
(2)[3]把光源向左移至20cm刻度处时，根据凸透镜成实像时“物远像近像变小”，像距变小，应将光屏向左调节，此时u，是照相机的成像原理，光屏上可得倒立、缩小的清晰像。
(3)[4]把光源放在45cm刻度处时，此时物距
u=50cm-45cm=5cm＜f
成正立、放大的虚像，移去光屏，人眼通过透镜看到的像是图乙中的C。
本题考查凸透镜成像规律，当物距等于像距等于二倍焦距时成倒立、等大的实像，应用这一特点可以得出焦距的大小，这一点很重要。
21、 开关闭合前滑动变阻器滑片没有移到阻值最大处 0.2A 5 左 电压表的示数为2V B
【解析】
（1）①干电池2节，电源电压为3V，电压表选用小量程与电阻并联，如下所示：
②闭合开关后，发现电流表、电压表示数偏转较大，可能的原因是：没有将变阻器的最大电阻连入电路中；
③如图丙电流表选用小量程，分度值为0.02A，电流为0.20A，根据表中数据可知，由欧姆定律，该组的电阻：；
（2）由图乙知，电阻两端的电压始终保持：，定值电阻由10Ω更换为5Ω，根据串联分压原理可知，电阻其分得的电压变小；探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压不变，根据串联电路电压的规律可知应减小滑动变阻器分得的电压，由分压原理，应减小滑动变阻器连入电路中的电阻，所以滑片应向左端移动，直到电压表示数为2V；现在电源电压为6V；根据串联电路电压的规律，变阻器分得的电压：U滑=6V-2V=4V，变阻器分得的电压为电压表示数的2倍，根据分压原理，当接入25Ω电阻时，变阻器连入电路中的电阻为：R滑=2×25Ω=50Ω，考虑到0.3A＜0.4A，故选用50Ω、0.5A的变阻器，即选用B。
22、相等 平衡 二力在同一直线上 木块与桌面之间有摩擦 细线 将卡片剪开
【解析】
（1）在左、右两盘中同时加入一个100g的砝码，木块处于静止状态，属于平衡状态，此时木块两边所受的拉力相等，这两个力是平衡的；
（2）保持两端砝码相等，把木块在水平桌面上扭转一个角度后释放，发现木块旋转后又恢复原状，说明二力平衡需要的条件之一是二力在同一直线上．
（3）在右盘中增加一个10g的砝码，发现木块仍处于静止状态，这是因为木块与桌面之间有摩擦，此时木块在摩擦力和两个拉力作用下处于平衡．
（4）如图改进后，在线的两端挂上钩码，作用在小卡片上拉力的施力物体是细线；为了验证只有作用在同一物体上的两个力才能平衡，在图2情况下，应将卡片剪开，使其变为两个物体．
五、计算题（本大题共2小题，共13分）
23、（1）2.2×105N；（2）7.76m1．
【解析】
（1）设“蛟龙号”空载时质量为m空，因为漂浮在水面，∴“蛟龙号”受到的浮力F浮＝G＝m空g＝22000kg10N/kg＝220000N;(2)设“蛟龙号”满载时至少需要注入水的质量为m水,体积为V水,最大荷载质量为m载，∵满载时若要下沉，至少G总＝F浮总，∴m水gm空gm载g＝水gV排，∴m水＝水V排m空m载＝1.0101kg/m110m122000kg240kg＝7760kg, 则至少注入的水的体积V水＝＝7.76m1.
点睛：（1）根据浮沉条件求出“蛟龙号”漂浮在水面的浮力．（2）根据满载时浮力、重力的关系求出注入的水的质量，再由密度公式求出满载时注入的水的体积．
24、（1）20cm3；（2）1.92W；（3）0.05N
【解析】
（1）小球的密度为：
可见小球的密度小于水的密度，所以，断开开关时，铁制小球静止时处于漂浮状态，受到的浮力和自身的重力相等，则小球受到的浮力：
由可得，小球排开水的体积：
则小球露出水面的体积为：
；
（2）闭合开关，调节滑动变阻器的滑片使铁制小球能悬停在水中时，小球受到的浮力为：
因小球悬停静止时，处于平衡状态，由力的平衡条件可得：
则螺线管对铁制小球的作用力：
根据表格可知，此时电路中的电流为0.4A；
根据可得，灯泡的电阻：
所以此时小灯泡消耗的功率为：；
（3）当小灯泡正常发光时，电路中的电流：
根据表格可知，此时螺线管对铁制小球的作用力，此时小球受到竖直向上的浮力和支持力、竖直向下的重力和螺线管对铁制小球的作用力处于平衡状态，由力的平衡条件可得：，
则小球受到的支持力：
，
因小球对容器底的压力和受到的支持力是一对相互作用力，二力大小相等，所以小球对容器底的压力为：．
考查了电功率的相关计算，浮沉条件和阿基米德原理的应用，多力平衡的分析，综合性较强，步骤较多，注意从整体把握题意，理清思路．涉及电功率的计算时，牢记和，在纯电阻电路中两公式可以直接使用，计算稍显简单．
六、综合能力题（本大题共3小题，共18分）
25、（1）（2） 400N（3）120W（4）2500Pa
【解析】
(1)由题意可知，人站在地面上提升重物，所以子自由端的拉力方向应向下，则绳子的起始端应在定滑轮的挂钩上，如图所示：
(2)将600N的重物匀速提升3m，他所做的有用功：
W有=Gh=600N×3m=1800J，
由可得，拉力做的总功：，
由图可知n=2，则拉力端移动距离s=2h=2×3m=6m，
由W总=Fs得拉力：；
拉力的功率：；
(3)提升重物的过程中，小明对地面的压力：F压=G人−F=500N−400N=100N，
小明对地面的压强：
；
26、不同 砂砾水平运动的距离 不容易 大 质量 B 远
【解析】
试题分析： 【自制器材】由于谷粒和空壳的质量不同，故应选用质量不同的砂砾模拟谷粒和空壳．【进行实验】质量不同的砂砾，水平移动的距离不同，实验中就是通过比较砂砾水平移动的距离的．【分析论证】（1）由上表中的实验数据可知，在相同的风速的作用下，质量较大的砂砾不容易被风吹远，其运动状态不容易发生改变，即惯性较小；（2）所以物体的惯性大小与物体的质量有关，质量越大，其惯性越大，运动状态难发生改变．【拓展应用】（1）质量越大，惯性越大，运动状态难发生改变，故在B口可收集到饱满的谷粒；（2）在无风的情况下，农场工人用铁锹将混合谷物斜向上抛洒出去，饱满的谷粒质量大，惯性大，运动状态难发生改变，故落在离工人更远处．
【考点定位】综合实验探究过程的应用．
27、音调 发生反射 节能
【解析】
音调是指声音的高低，所以文中提到“低音的豪迈奔放”和“高音的高山流水”，“低音”和“高音”指的是音调；（2）“反声罩”的利用说明了声音在传播过程中能发生反射；（3）LED灯的好处节能。
U/V
1.0
1.5
2.0
2.5
2.8
L/A
0.30
0.40
0.50
0.56
