广西壮族自治区北海市九年级上学期期末考试物理试题（原卷版）-A4

这是一份广西壮族自治区北海市九年级上学期期末考试物理试题（原卷版）-A4，共10页。
注意事项：
1.答题前， 考生务必将姓名、准考证号、座位号填写在试卷和答题卡上。
2.考生作答时， 请在答题卡上作答（答题注意事项见答题卡），在本试卷上作答无效。
3.考试结束后， 将本试卷和答题卡一并交回。
一、选择题（共12题， 共38分。在给出的四个选项中， 第1-10题只有一个选项符合题目要求， 选对得3分， 选错得0分。第11-12题有多个选项符合题目要求， 全部选对得4分，选对但不全得2分， 有选错得0分。请考生用2B铅笔在答题卡上将选定的答案标号涂黑。）

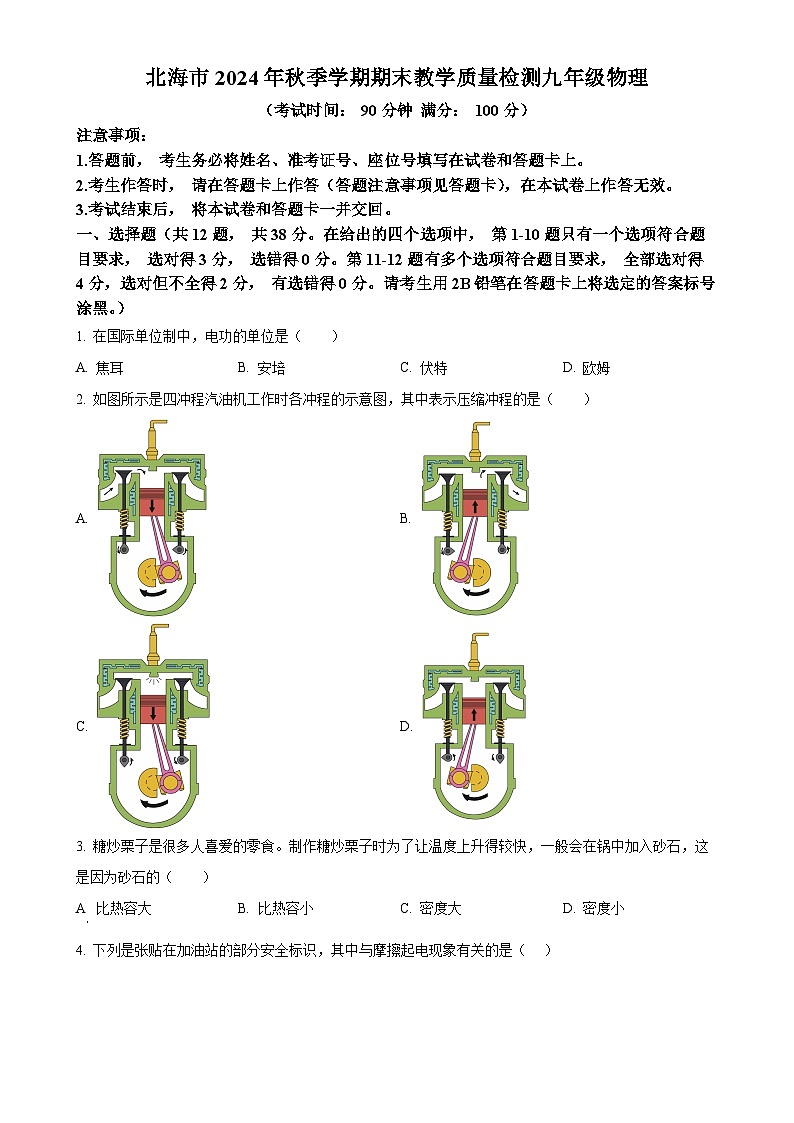

1. 在国际单位制中，电功的单位是（ ）
A. 焦耳B. 安培C. 伏特D. 欧姆
2. 如图所示是四冲程汽油机工作时各冲程的示意图，其中表示压缩冲程的是（ ）
A. B.
C. D.
3. 糖炒栗子是很多人喜爱的零食。制作糖炒栗子时为了让温度上升得较快，一般会在锅中加入砂石，这是因为砂石的（ ）
A 比热容大B. 比热容小C. 密度大D. 密度小
4. 下列是张贴在加油站的部分安全标识，其中与摩擦起电现象有关的是（ ）
A. 禁止吸烟B. 禁止穿化纤衣服
C. 禁止放易燃物D. 熄火加油
5. 如图所示，下列做法不符合安全用电与保护原则的是（ ）
A. 使用测电笔时手要接触笔尾金属体B. 远离有此标志的设备
C. 同时将双手分别接触裸露的火线和零线D. 不要使用绝缘皮破损的插头
6. 2024年11月4日，神舟十八号载人飞船返回舱在东风着陆场成功着陆。返回舱返回地面的过程中， 下列说法正确的是（ ）
A. 返回舱着陆前机械能保持不变
B. 返回舱返回过程中重力势能减小
C. 反推火箭的燃料燃烧时热值越来越小
D. 反推火箭发动机是最高效的热机， 其效率接近100%

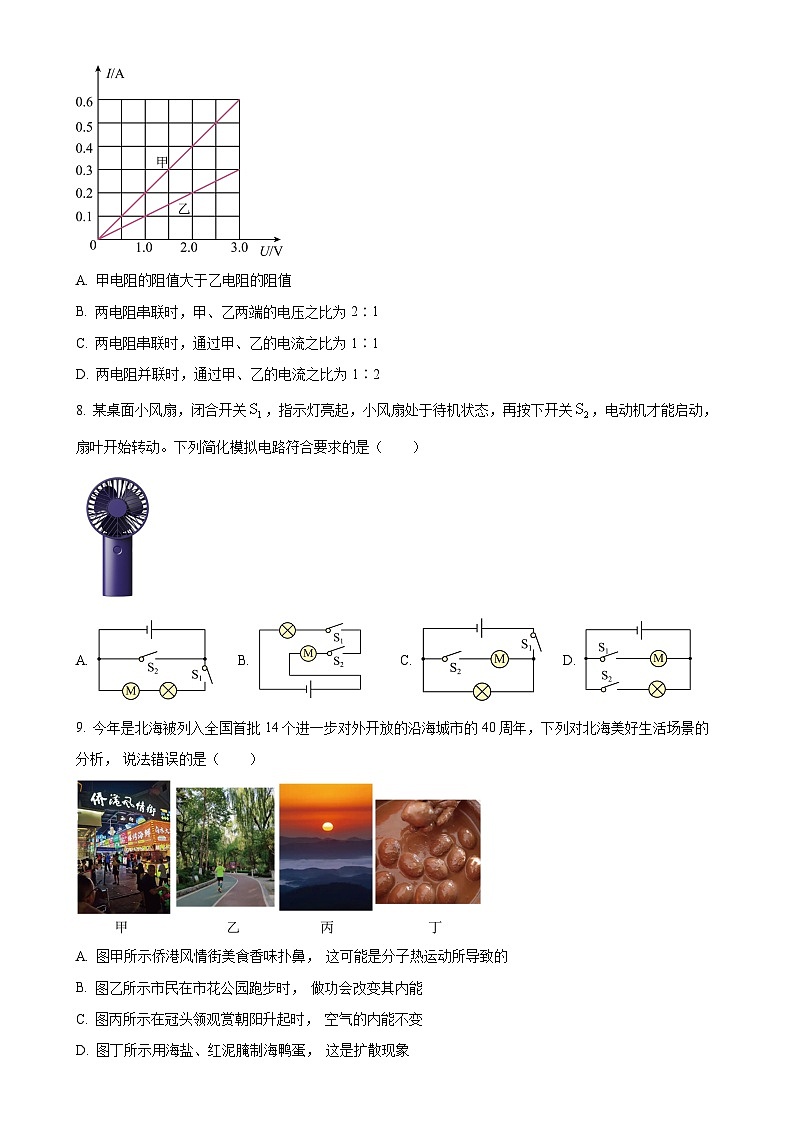

7. 如图所示是电阻甲、乙的图像，下列说法正确的是（ ）
A. 甲电阻的阻值大于乙电阻的阻值
B. 两电阻串联时，甲、乙两端的电压之比为2∶1
C. 两电阻串联时，通过甲、乙的电流之比为1∶1
D. 两电阻并联时，通过甲、乙的电流之比为1∶2
8. 某桌面小风扇，闭合开关，指示灯亮起，小风扇处于待机状态，再按下开关，电动机才能启动，扇叶开始转动。下列简化模拟电路符合要求的是（ ）
A. B. C. D.
9. 今年是北海被列入全国首批14个进一步对外开放的沿海城市的40周年，下列对北海美好生活场景的分析， 说法错误的是（ ）
A. 图甲所示侨港风情街美食香味扑鼻， 这可能是分子热运动所导致的
B. 图乙所示市民在市花公园跑步时， 做功会改变其内能
C. 图丙所示在冠头领观赏朝阳升起时， 空气的内能不变
D. 图丁所示用海盐、红泥腌制海鸭蛋， 这是扩散现象
10. 如图是探究电流通过导体时产热的多少与哪些因素有关的实验装置， 下列说法错误的是（ ）
A. 图甲所示实验装置是控制电流、通电时间一定时， 探究热量与电阻的关系
B. 图乙所示实验装置是控制电阻、通电时间一定时， 探究热量与电流的关系
C. 图甲中闭合开关后， a管中液面上升比b管慢
D. 图乙中闭合开关后， c管中液面上升比d管慢
11. 关于电与磁，下列说法错误的是（ ）
A. 图甲中说明电能生磁，被称作电磁感应现象
B. 图乙是发电机的原理图，即通电导体在磁场中会受到力的作用
C. 图丙在生活中的应用是电动机，电动机的原理是电流的磁效应现象
D. 图丁闭合开关后， 吸起大头针的数目不同，说明电磁铁磁性强弱与线圈匝数有关
12. 图甲所示的电路中， 滑片置于a端时小灯泡恰好正常发光， 滑片置于b端时电流表示数为0.1A。已知小灯泡的额定电压为3.0V， 图乙是它的U-I图像， 以下说法中正确的是（ ）
A. 电源电压为3V
B. 变阻器最大阻值为5Ω
C. 小灯泡的额定功率为0.9W
D. 该电路总功率的变化范围为0.05W~0.9W
二、填空题（每空1 分， 共12 分。请把答案直接填写在答题卡相应的位置上， 不要求写出演算过程。）
13. 在1821到1831年间， 英国的物理学家________ 进行了多次实验，发现了磁能生电，根据这个现象发明了发电机，开辟了电气化的时代。发电机工作时把________能转化为电能。
14. 家庭中的电灯、电视机、电冰箱等用电器大多是___________联在电路中的。如果在家中某些用电器工作的基础上，又多开一盏灯，则电路中的总电流将___________（选填“增大”“减小”或“不变”）。
15. 如图所示，这是我国早期的指南针——司南，用天然磁石琢磨成一个勺子的形状，放在一个光滑的“地盘”上， 静止时它的长柄指向南方。则长柄是司南的________（选填“S”或“N”）极，指向地球的________（选填“南极”或“北极”）。
16. 华为公司自主研发了先进的麒麟990芯片， 其制造工艺达到7nm， “芯片”所用的主要材料是________（选填“半导体”或“超导体”），硅、锗等半导体材料的导电能力比铜、铝等金属的导电能力________（选填“强”或“弱”）。
17. “可燃冰”作为新型能源，有着巨大的开发使用潜力．同等条件下，“可燃冰”完全燃烧放出的热量达到煤气的数十倍，说明“可燃冰”的热值很大．以10倍的关系粗略计算，1kg“可燃冰”完全燃烧放出的热量为_______J，这些热量可以使________kg的水从20℃加热至100℃[c=4.2×103J/（kg•℃），q煤气=4.2×107J/kg]．
18. 如图甲所示电路，电源电压不变。闭合开关S后，在移动滑片P的过程中，电流表的示数I与滑动变阻器R的阻值关系如图乙所示， 电压表的示数U与滑动变阻器R的阻值关系如图丙所示。则电源电压为________ V， 电路的最大电功率为________ W。
三、作图题（共6分。请把答案直接填写在答题卡相应的位置上。）
19.
（1）根据实物图， 在虚线方框画出对应的电路图。
（2）请用笔画线表示导线， 将图中的电灯和开关正确接入家庭电路中。
（3）请根据小磁针静止时的指向，标出磁体的N、S极及磁感线上A点的磁场方向（用箭头表示）。
四、实验探究题（共25 分。请把答案直接填写在答题卡相应的位置上。）
20. 在“探究通电螺线管外部磁场分布”的实验中：
（1）当闭合图甲开关S后，小磁针会发生偏转， 说明通电螺线管周围存在________，实验时同学们发现小磁针偏转不明显，为了增大通电螺线管的磁性，可行的操作是________（任写一条）；
（2）由安培定则可知图甲中开关S闭合后， 螺线管的右端为________（选填“S”或“N”）极；
（3）用铁屑来做实验，得到了如图乙所示的情形， 由此可看出通电螺线管外部的磁场与________磁体的磁场相似，为描述磁场而引入的磁感线________（选填“是”或“不是”） 真实存在的。
21.
（1）探究“比较不同物质吸热的情况”的实验装置如图所示。实验时，应使水和煤油两种液体的________（选填“质量”或“体积”） 相等； 分别倒入相同的烧杯中， 用相同的电加热器加热。物质吸热的多少是通过________来反映的（填选项）；
A． 液体升高温度的多少 B． 加热时间的长短
（2）“探究串联电路电压的规律”的实验电路如图所示。在测量L1两端电压时， 闭合开关， 发现电压表示数为零， 原因可能是 L2________（选填“短路”或“断路”）；小明最终得到串联电路的电压规律是________（用（UAB、UBC、UAC表示）；
（3）“探究并联电路电流规律”实验电路如图所示。若要测量干路电流，则电流表应接在甲图中的____点； 小明同学在测量A 处的电流时， 闭合开关后，发现电流表的指针偏转如图乙所示， 原因是____。
22. 某小组进行电学实验探究。

（一） 题图
（二） 题图
（一） 某同学探究“电流与电压”的关系， 他用了3个干电池， 一个定值电阻、一个滑动变阻器（20Ω，1A），一个电压表， 一个电流表， 导线若干。
（1）在探究电流与电压的关系时，要控制________不变， 改变电阻两端的电压， 这种方法被称为________法；
（2）分析数据可知， 电阻一定时， 通过导体的电流与导体两端的电压成________；
（二） 某同学探究“电流与电阻”的关系， 他有5Ω、10Ω、15Ω、20Ω、25Ω的电阻， 一个电压表， 一个电流表， 一个滑动变阻器和导线若干， 多次实验后得到电流与电阻的关系如图所示。
（3） 在实验中， 控制电阻两端的电压为________ V不变； 将5Ω的电阻换成10Ω时， 电压表的示数________（选填“变大”或“变小”），继续实验，在调节滑动变阻器时， 眼睛都要观察________（选填“电流表”或“电压表”）；
（4）若电源电压为4.5V时， 由电流与电阻关系图乙可知， 当电路中的电流为0.1A时， 滑动变阻器的阻值为________Ω。
23. 在“测定小灯泡的电功率”的实验中， 小明选用如图甲所示的器材， 其中电源电压为6V， 小灯泡的额定电压为2.5V（灯丝电阻约为12Ω）。
（1）为了能够顺利完成实验探究，下列两种规格的滑动变阻器应选用 ；
A. “10Ω 0.5A”的滑动变阻器B. “50Ω 0.5A” 的滑动变阻器
（2）用笔画线代替导线， 将图甲所示的实物电路连接完整；
（3）连接电路时开关应________（选填“闭合”或“断开”），应将图甲中所示的滑动变阻器的滑片移到________（选填“A”或“B”） 端； 小明要测量小灯泡的额定功率， 接下来的操作是________，直到电压表示数为2.5V；
（4）根据实验测得的数据，绘制出小灯泡的电流随它两端电压变化的关系图像（如图乙所示）。分析图像可知：
①小灯泡的额定功率为________ W；
②实验中观察到：当小灯泡两端的电压低于0.5V时，小灯泡不发光，根据图像分析其原因是________。
五、综合应用题（共19 分。解答时要求在答题卡相应的答题区域内写出必要的文字说明、计算公式和重要的演算步骤。只写出最后答案，未写出主要演算过程的，不得分。答案必须明确写出数值和单位。）
24. 如图所示，电源两端电压 U保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω，当开关S闭合时，电压表示数为3V，求：
（1）通过R1的电流；
（2）电路中的总电阻；
（3）电源电压。
25. 如图是可自动调节浴室温度的灯暖型浴霸的简易电路图。控制电路中，电源电压为U1为14V，定值电阻R0的阻值为15Ω，热敏电阻R1的阻值随温度变化关系如下表所示，电磁继电器线圈电阻不计。工作电路中，电源电压 U2恒为220V，浴霸的两只灯泡均标有“220V 1.25A”的字样。当通过电磁继电器线圈的电流I≤50mA 时，衔铁被释放，工作电路闭合。
（1）求工作电路闭合时，通过浴霸中每只灯泡功率；
（2）求工作电路闭合0.5小时，工作电路消耗的电能；
（3）求浴室温度在多少度时，浴霸会启动工作；
实验次数
1
2
3
电压 U/V
1.5
2.0
2.5
电流 I/A
0.3
0.4
0.5
温度t/℃
16
20
24
28
32
36
40
电阻 R1/Ω
300
285
265
243
215
185
150
