广东省肇庆市九年级上学期期末考试物理试题（原卷版）-A4

这是一份广东省肇庆市九年级上学期期末考试物理试题（原卷版）-A4，共9页。试卷主要包含了考生必须保持答题卡的整洁等内容，欢迎下载使用。

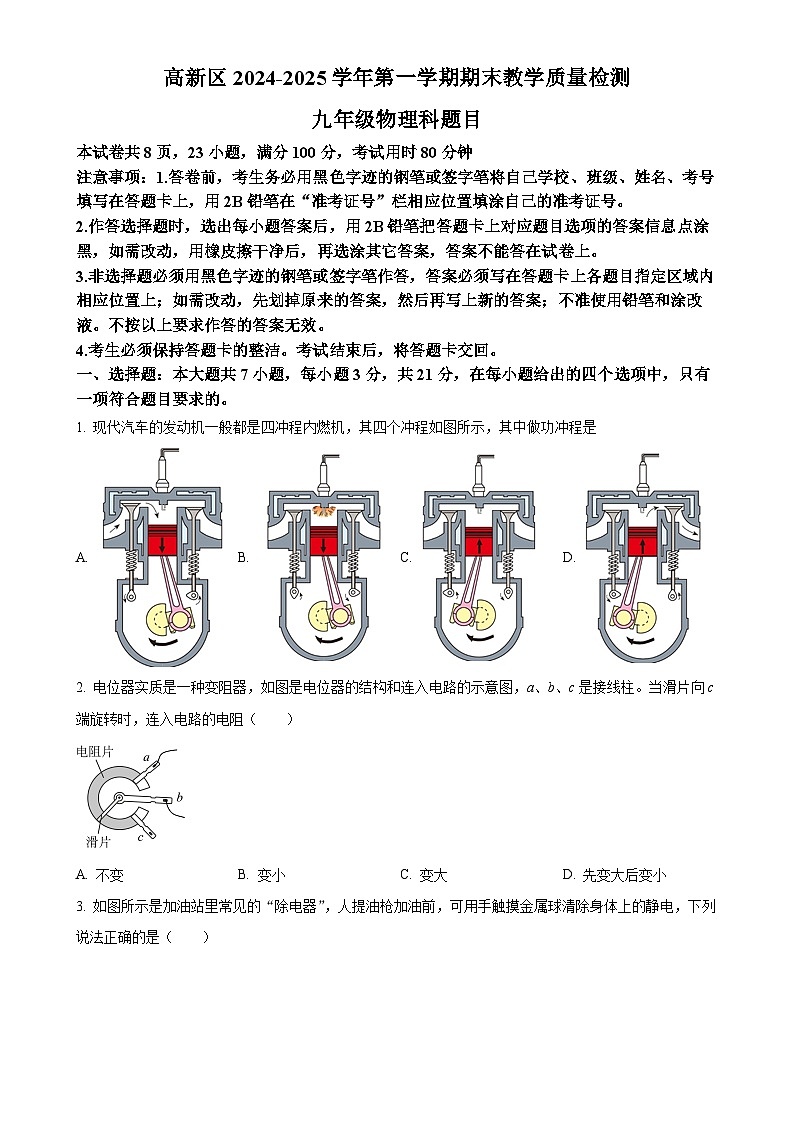

本试卷共8页，23小题，满分100分，考试用时80分钟
注意事项：1.答卷前，考生务必用黑色字迹的钢笔或签字笔将自己学校、班级、姓名、考号填写在答题卡上，用2B铅笔在“准考证号”栏相应位置填涂自己的准考证号。
2.作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑，如需改动，用橡皮擦干净后，再选涂其它答案，答案不能答在试卷上。
3.非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡上各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案；不准使用铅笔和涂改液。不按以上要求作答的答案无效。
4.考生必须保持答题卡的整洁。考试结束后，将答题卡交回。
一、选择题：本大题共7小题，每小题3分，共21分，在每小题给出的四个选项中，只有一项符合题目要求的。
1. 现代汽车的发动机一般都是四冲程内燃机，其四个冲程如图所示，其中做功冲程是
A. B. C. D.
2. 电位器实质是一种变阻器，如图是电位器的结构和连入电路的示意图，a、b、c是接线柱。当滑片向c端旋转时，连入电路的电阻（ ）
A. 不变B. 变小C. 变大D. 先变大后变小

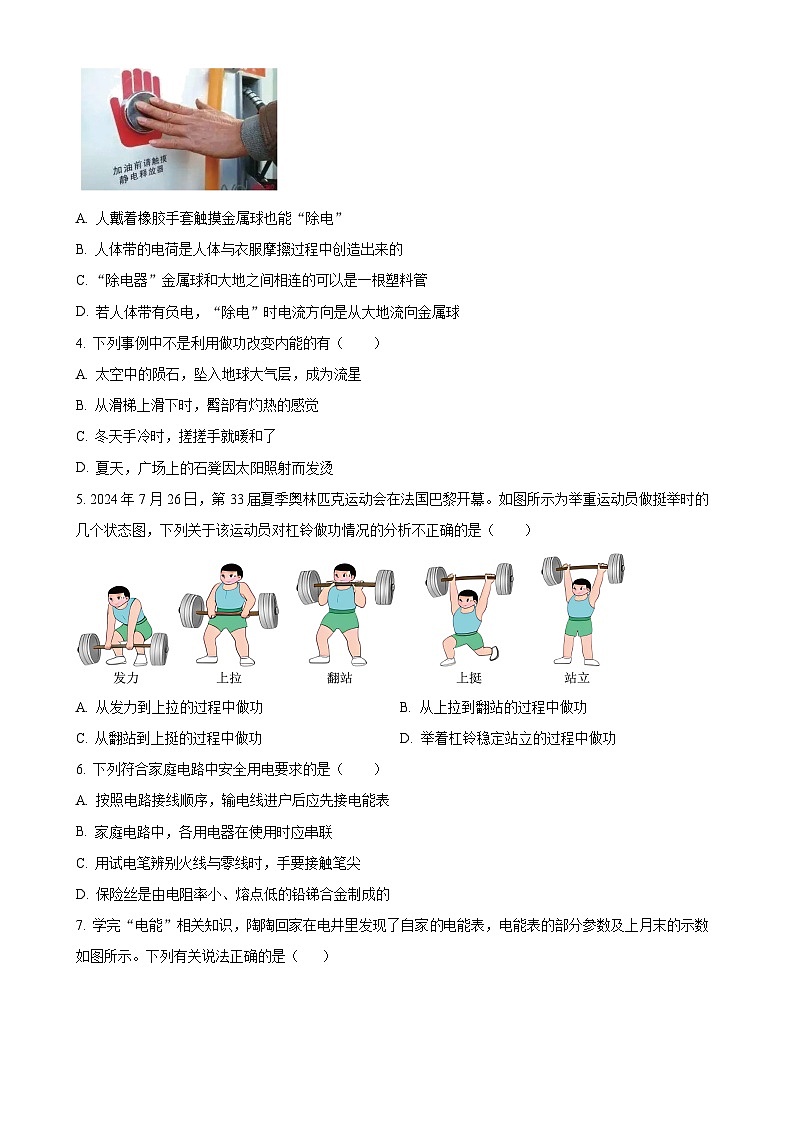

3. 如图所示是加油站里常见的“除电器”，人提油枪加油前，可用手触摸金属球清除身体上的静电，下列说法正确的是（ ）
A. 人戴着橡胶手套触摸金属球也能“除电”
B. 人体带的电荷是人体与衣服摩擦过程中创造出来的
C. “除电器”金属球和大地之间相连的可以是一根塑料管
D. 若人体带有负电，“除电”时电流方向是从大地流向金属球
4. 下列事例中不是利用做功改变内能的有（ ）
A. 太空中的陨石，坠入地球大气层，成为流星
B. 从滑梯上滑下时，臀部有灼热的感觉
C. 冬天手冷时，搓搓手就暖和了
D. 夏天，广场上的石凳因太阳照射而发烫
5. 2024年7月26日，第33届夏季奥林匹克运动会在法国巴黎开幕。如图所示为举重运动员做挺举时的几个状态图，下列关于该运动员对杠铃做功情况的分析不正确的是（ ）
A. 从发力到上拉的过程中做功B. 从上拉到翻站的过程中做功
C. 从翻站到上挺的过程中做功D. 举着杠铃稳定站立的过程中做功
6. 下列符合家庭电路中安全用电要求的是（ ）
A. 按照电路接线顺序，输电线进户后应先接电能表
B. 家庭电路中，各用电器在使用时应串联
C. 用试电笔辨别火线与零线时，手要接触笔尖
D. 保险丝是由电阻率小、熔点低的铅锑合金制成的

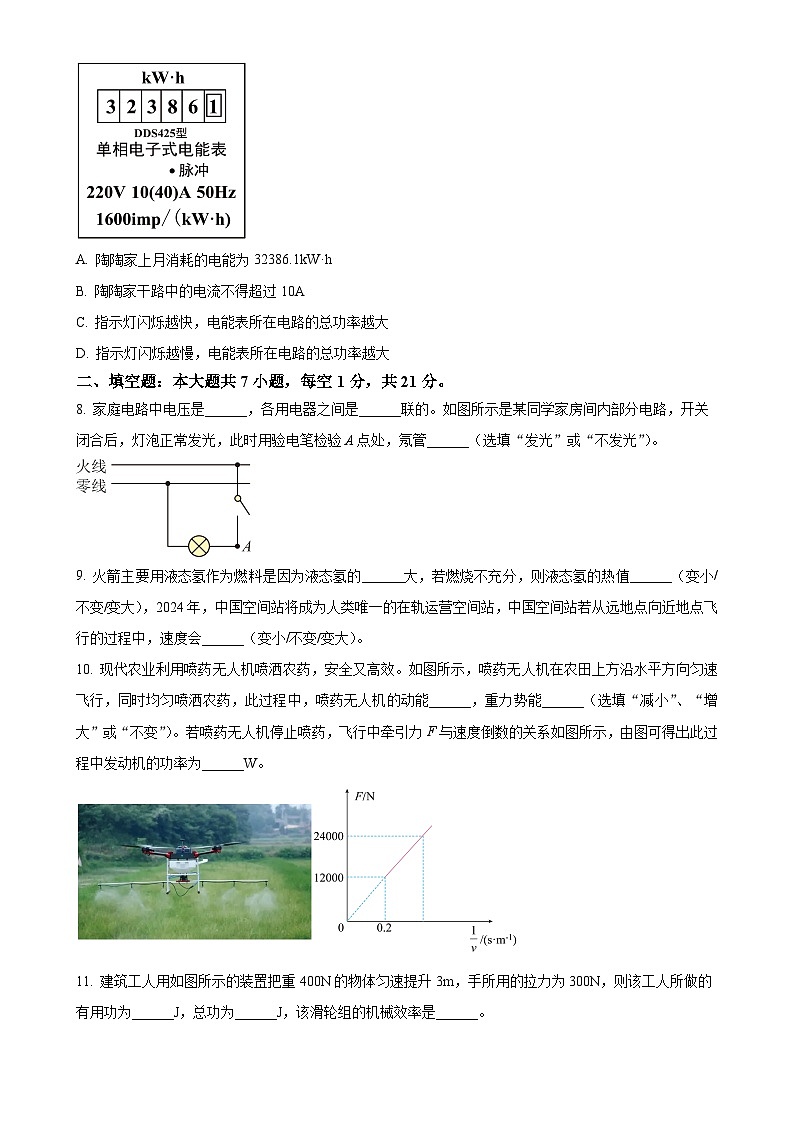

7. 学完“电能”相关知识，陶陶回家在电井里发现了自家电能表，电能表的部分参数及上月末的示数如图所示。下列有关说法正确的是（ ）
A. 陶陶家上月消耗的电能为32386.1kW·h
B. 陶陶家干路中的电流不得超过10A
C. 指示灯闪烁越快，电能表所在电路的总功率越大
D. 指示灯闪烁越慢，电能表所在电路的总功率越大
二、填空题：本大题共7小题，每空1分，共21分。
8. 家庭电路中电压是______，各用电器之间是______联的。如图所示是某同学家房间内部分电路，开关闭合后，灯泡正常发光，此时用验电笔检验A点处，氖管______（选填“发光”或“不发光”）。
9. 火箭主要用液态氢作为燃料是因为液态氢的______大，若燃烧不充分，则液态氢的热值______（变小/不变/变大），2024年，中国空间站将成为人类唯一的在轨运营空间站，中国空间站若从远地点向近地点飞行的过程中，速度会______（变小/不变/变大）。
10. 现代农业利用喷药无人机喷洒农药，安全又高效。如图所示，喷药无人机在农田上方沿水平方向匀速飞行，同时均匀喷洒农药，此过程中，喷药无人机的动能______，重力势能______（选填“减小”、“增大”或“不变”）。若喷药无人机停止喷药，飞行中牵引力F与速度倒数的关系如图所示，由图可得出此过程中发动机的功率为______W。
11. 建筑工人用如图所示的装置把重400N的物体匀速提升3m，手所用的拉力为300N，则该工人所做的有用功为______J，总功为______J，该滑轮组的机械效率是______。
12. 有两个电阻R1＝20Ω，R2＝30Ω，把它们串联在某电路中，通过它们的电流强度之比I1∶I2＝______，加在它们的两端电压之比U1∶U2＝______；如果把它们并联在某电路中，通过它们的电流之比I1∶I2＝______。
13. 某段导体的电阻为20Ω，若通过它的电流是0.3A，则导体两端的电压为 ___________V；若流过该导体的电流为零，则导体的电阻是 ___________Ω；若将导体的长度拉长到原来的两倍，则导体电阻 ___________（选填“变大”、“变小”或“不变”）。
14. 如图1所示的电路，电源电压恒为3V，当开关闭合时灯L1、L2都发光，两电流表的指针的位置如图2所示。此时两灯是______（选填“串联”或“并联"）的，灯L1两端的电压为____________V，通过灯L2的电流为_________A。
三、作图题：本题7分。
15. 在如图所示的电路中要求只添加一根导线，使灯和并联，开关S只控制灯。
16. 将如图所示的电路连接完整。
17. 请按图甲的电路图，用笔画代替导线把图乙的电路连接完整。
四、实验题：本大题共3小题，第16题7分，第17题5分，第18题8分，每空1分，共20分。
18. 小明同学在探究电流与电阻的关系时，设计了如图甲所示的电路，部分实物连接情况如图乙所示，其中电源电压恒为4.5V，定值电阻有阻值分别为、、、各一个。
（1）连接好的实物图如图所示，闭合开关前滑片P应放在______（选填“A”或“”）端；
（2）闭合开关后，发现电流表无示数，电压表指针超过量程，根据以上情况，判断电路的故障可能是定值电阻______（选填“短路”或“断路”）；
（3）正确调整电路和仪器后，小刚先用电阻实验，闭合开关，调节滑片P，根据表格记录的数据，电压表示数为______V，并记录此时电流表的示数为0.4A；
（4）断开开关，将电阻换成，闭合开关，将滑片P向______（选填“A”或“”）端适当移动，使电压表示数为______V，记录此时电流表的示数0.2A；
（5）更换其余电阻继续实验，记录数据如表格所示；
（6）分析数据可得出结论：在导体两端电压一定时，通过导体______和导体的______成反比。
19. “探究影响导体电阻大小的因素”的实验装置如图所示，在实验中使用四根电阻丝，其材料规格如下表所示。
（1）实验中通过观察小灯泡______来比较电阻丝电阻的大小，小灯泡越______则电阻丝电阻越大；
（2）分别将编号为C、D的电阻丝接入电路进行实验，其得到的实验结论被实际应用到了______的工作原理中：（填序号）
A 电压表B. 电流表C. 滑动变阻器
（3）实验过程中某小组同学更换电阻丝后发现小灯泡亮度变化并不明显，于是对实验方案进行了改进，就用______（选填“电压表”或“电流表”）代替小灯泡完成实验，该电表示数越大，则表示电阻丝电阻越______。
20. 在探究串联电路中电压规律的实验中，小捷同学将小灯泡、串联后接到电源上，如图甲所示。
（1）在连接电路时发现，刚接好最后一根导线，电压表的指针就发生了偏转，经检查电路连接正确，因此小捷在连接电路时出现的问题是________；
（2）若闭合开关S前，发现电压表的指针偏转如图乙所示，原因可能是________；若闭合开关S后，发现电压表的指针偏转如图乙所示，原因可能是________；
（3）在测量两端电压时，保持电压表B接点不动，只断开A接点，并改接到C接点上。闭合开关后，会出现电压表________；
A. 超过电压表量程B. 指针反偏C. 正确测出灯泡两端的电压
（4）实验中发现两个串联的小灯泡，一个很亮，一个发光微弱，造成这种现象的原因可能是________；
A. 通过两个灯泡的电流大小不同
B. 发光微弱的灯泡的灯丝断了
C. 灯泡的规格不同
D. 发光微弱的灯泡被短路
（5）小捷改变电源电压和小灯泡进行三次实验，测量的数据分别如表：
在分析数据时小婕发现，第二组实验数据结论和其他两组不一样，小捷________（选填“能”或“不能”）通过这三次实验得到并联电路的电压规律，下列实验中多次测量的目的与本实验不相同的是________（填字母）；
A.测量物体的长度
B．探究串联电路中电流的规律
C．探究浮力大小的影响因素
（6）实验结束后，小捷应先断开开关，拆除________（选填“电源”或“灯泡”）两端的导线后，再拆除其他导线并整理器材。
五、计算题：本大题共2小题，第19小题7分，第20小题6分，共13分。
21. 在图所示的电路中，电源两端电压为3V 且保持不变，电阻R1的阻值为5Ω。当开关S闭合后，电流表的示数为0.2A。求：
（1）电压表的示数U1。
（2）电阻R2的阻值。
（3）电流在30s内通过电阻R2所做的功W2。
22. 小王热爱劳动，勤于思考，周末在家劳动时，他用30N的水平推力将重100N的椅子向前水平推动了5m，用了8s。求：
（1）在此过程中小王的推力对椅子做的功是多少？
（2）在此过程中小王的推力的功率是多少？
六、综合题：本大题共3小题，每小题6分，共18分。
23. 在能源供应持续紧张、环保呼声日益高涨的今天，电动公交车具有环保、低噪音、经济安全等优点而获得青睐。
（1）电动公交车的电池放电后可以再充电，它在充电过程中将______能转化为______能储存下来，此过程中，它是______；（填“用电器”或“电源”）
（2）电动公交车转弯前，要打开转向灯，司机需拨动一下方向盘旁边的一根杆，这根杆的作用相当于电路中的______，位于同侧的前后两个转向灯会同时闪亮，如果前转向灯坏了后转向灯还能亮，这说明位于汽车同侧的前后两个转向灯的连接方式为______；
（3）在下陡坡时司机要踩着刹车，刹车片会发烫，这是通过______的方式增加刹车片的内能。
24. 阅读下列短文，并回答问题。
走向深空的“最后一把钥匙”
2022年7月1日，长征五号遥七火箭芯二级氢氧发动机成功开展了地面环境校准试验，发动机按预定程序起动，主机工作平稳并按程序正常关机，试验取得圆满成功。
长征五号运载火箭被国人亲昵地称为“胖五”。长征五号B运载火箭是专门为中国载人航天工程空间站建设而研制的一型新型运载火箭，它是以长征五号火箭为基础进行改进研制的运载火箭，是中国近地轨道运载能力最强的新一代运载火箭，全箭总长53.7米，起飞重量837.5吨，近地轨道运载能力大于22吨。
“胖五”被誉为走向深空的“最后一把钥匙”。它试验成功，拉开了我国载人航天工程“第三步”任务的序幕。在将来的宇宙深空探索中，“胖五”将带着新型飞船以及空间站，开启一段全新的旅程。
（1）根据文中描述，“胖五”指的是______运载火箭，它所搭载的新型飞船在加速上升过程中的机械能______（选填“增大”、“减小”或“不变”）；
（2）火箭发动机属于______（选填“热”或“电”）机，生活中使用这类机械的工具较多，请你举出一例：______；
（3）“胖五”是采用液态氢作为燃料的，这是因为液态氢具有的优点是______。液态氢燃烧过程中热值将______（选填“增大”、“减小”或“不变”）。
25. 如图甲是一种便携式电气两用分体炉，可接气罐或电源使用，搭配1.8L煮锅、1.3L炒锅、1L煎锅三种不同锅型，可满足不同烹饪需求。气罐模式下，燃料在炉头处燃烧，给锅体加热，可通过阀门调节火力大小。接电模式下，电热丝在发热盘内发热，给锅体加热。其工作电路如图乙所示，、、均为电热丝，调节开关S的位置可以实现多挡位工作的要求。
（1）某次使用时用1.8L煮锅烧水，在煮锅内装入1.5kg初温为20℃的水，然后将装有液化丁烷气的气罐接到炉子上，用时5min刚好将水加热到100℃；已知水的比热容为4.2×103J/(kg·℃)
①水吸收的热量是多少：______
②若此过程电气炉烧水的效率是80%，丁烷气完全燃烧发出的热量为______，则本次烧水消耗多少丁烷气（）：______
（2）接电模式工作时，将电气炉接入220V的家庭电路中，调节开关S的位置，电气炉可以在“低温”、“中温”、“高温”之间转换，且工作电流越大，对应挡位的温度也越高。已知“中温”挡工作时的电流是“低温”挡工作时的电流的2倍，，；
①S接______（填“1”“2”或“3”）时处于“低温”挡；S接3时，电路中的电流是______A；
序号
电阻
电流
1
5
0.4
2
10
0.2
3
15
0.14
编号
材料
长度/m
横截面积
灯泡亮度
A
锰铜合金
05
0.8
亮
B
镍铬合金
0.5
0.8
较亮
C
镍铬合金
0.5
0.4
较暗
D
镍铬合金
1.0
0.4
暗
次数
AC间的电压/V
AB间的电压/V
BC间的电压/V
1
1.4
0.7
0.7
2
2.7
0.8
2.0
3
4.0
1.5
2.5
