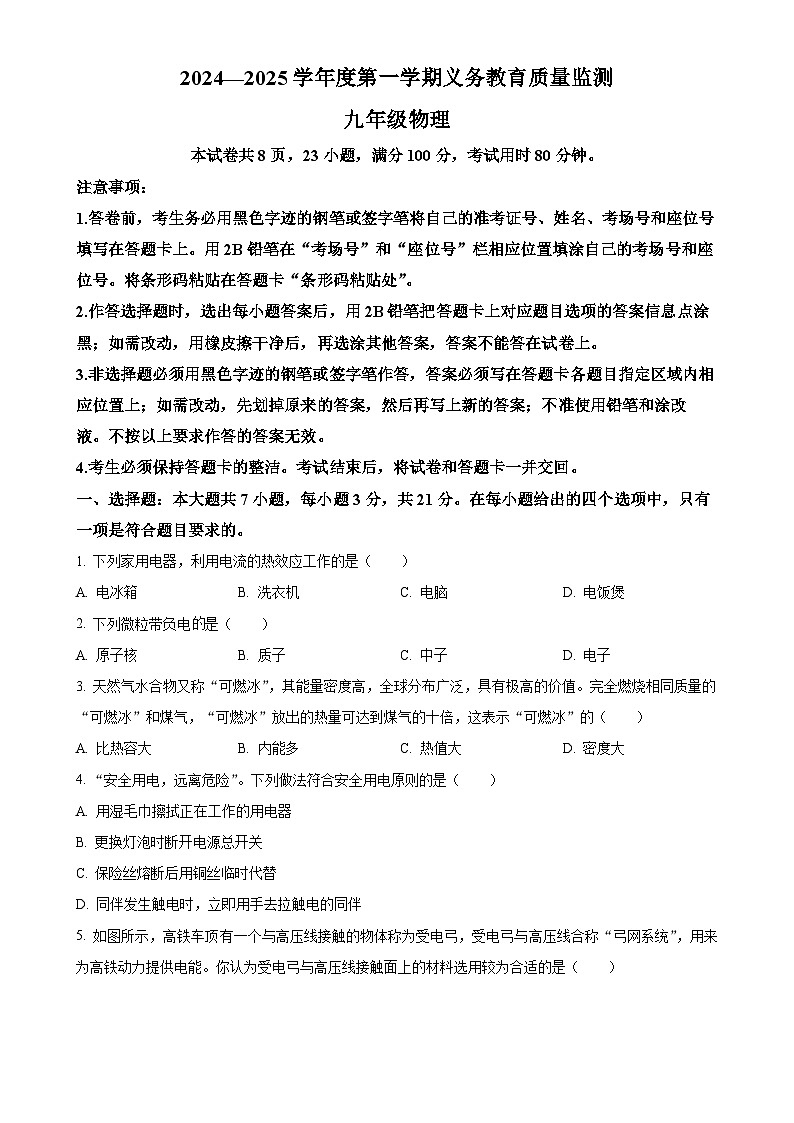

本试卷共8页，23小题，满分100分，考试用时80分钟。
注意事项：
1.答卷前，考生务必用黑色字迹的钢笔或签字笔将自己的准考证号、姓名、考场号和座位号填写在答题卡上。用2B铅笔在“考场号”和“座位号”栏相应位置填涂自己的考场号和座位号。将条形码粘贴在答题卡“条形码粘贴处”。
2.作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案，答案不能答在试卷上。
3.非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案；不准使用铅笔和涂改液。不按以上要求作答的答案无效。
4.考生必须保持答题卡的整洁。考试结束后，将试卷和答题卡一并交回。
一、选择题：本大题共7小题，每小题3分，共21分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1. 下列家用电器，利用电流的热效应工作的是（ ）
A. 电冰箱B. 洗衣机C. 电脑D. 电饭煲
2. 下列微粒带负电是（ ）
A. 原子核B. 质子C. 中子D. 电子
3. 天然气水合物又称“可燃冰”，其能量密度高，全球分布广泛，具有极高的价值。完全燃烧相同质量的“可燃冰”和煤气，“可燃冰”放出的热量可达到煤气的十倍，这表示“可燃冰”的（ ）
A. 比热容大B. 内能多C. 热值大D. 密度大
4. “安全用电，远离危险”。下列做法符合安全用电原则的是（ ）
A. 用湿毛巾擦拭正在工作的用电器
B. 更换灯泡时断开电源总开关
C. 保险丝熔断后用铜丝临时代替
D. 同伴发生触电时，立即用手去拉触电的同伴

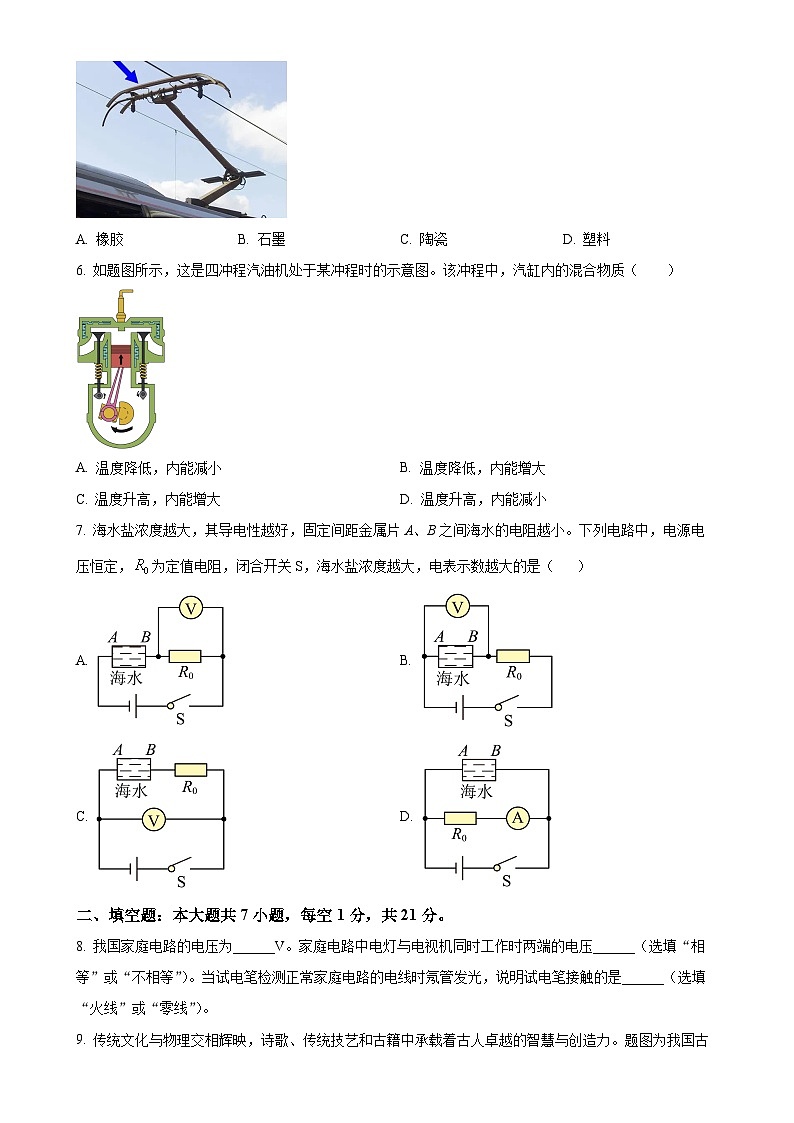

5. 如图所示，高铁车顶有一个与高压线接触的物体称为受电弓，受电弓与高压线合称“弓网系统”，用来为高铁动力提供电能。你认为受电弓与高压线接触面上的材料选用较为合适的是（ ）
A. 橡胶B. 石墨C. 陶瓷D. 塑料
6. 如题图所示，这是四冲程汽油机处于某冲程时的示意图。该冲程中，汽缸内的混合物质（ ）
A. 温度降低，内能减小B. 温度降低，内能增大
C. 温度升高，内能增大D. 温度升高，内能减小
7. 海水盐浓度越大，其导电性越好，固定间距金属片A、B之间海水的电阻越小。下列电路中，电源电压恒定，为定值电阻，闭合开关S，海水盐浓度越大，电表示数越大的是（ ）
A. B.
C. D.
二、填空题：本大题共7小题，每空1分，共21分。
8. 我国家庭电路的电压为______V。家庭电路中电灯与电视机同时工作时两端的电压______（选填“相等”或“不相等”）。当试电笔检测正常家庭电路的电线时氖管发光，说明试电笔接触的是______（选填“火线”或“零线”）。

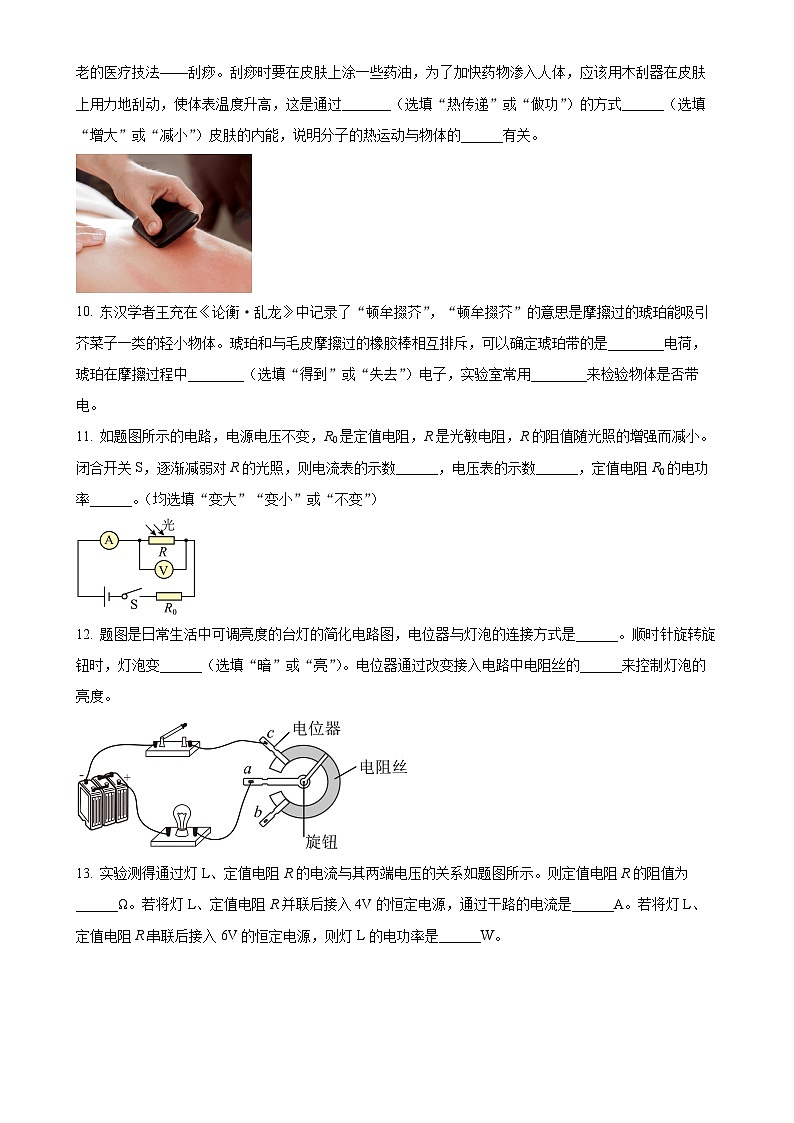

9. 传统文化与物理交相辉映，诗歌、传统技艺和古籍中承载着古人卓越的智慧与创造力。题图为我国古老的医疗技法——刮痧。刮痧时要在皮肤上涂一些药油，为了加快药物渗入人体，应该用木刮器在皮肤上用力地刮动，使体表温度升高，这是通过_______（选填“热传递”或“做功”）的方式______（选填“增大”或“减小”）皮肤的内能，说明分子的热运动与物体的______有关。
10. 东汉学者王充在《论衡·乱龙》中记录了“顿牟掇芥”，“顿牟掇芥”的意思是摩擦过的琥珀能吸引芥菜子一类的轻小物体。琥珀和与毛皮摩擦过的橡胶棒相互排斥，可以确定琥珀带的是________电荷，琥珀在摩擦过程中________（选填“得到”或“失去”）电子，实验室常用________来检验物体是否带电。
11. 如题图所示的电路，电源电压不变，R0是定值电阻，R是光敏电阻，R的阻值随光照的增强而减小。闭合开关S，逐渐减弱对R的光照，则电流表的示数______，电压表的示数______，定值电阻R0的电功率______。（均选填“变大”“变小”或“不变”）
12. 题图是日常生活中可调亮度的台灯的简化电路图，电位器与灯泡的连接方式是______。顺时针旋转旋钮时，灯泡变______（选填“暗”或“亮”）。电位器通过改变接入电路中电阻丝的______来控制灯泡的亮度。
13. 实验测得通过灯L、定值电阻R的电流与其两端电压的关系如题图所示。则定值电阻R的阻值为______Ω。若将灯L、定值电阻R并联后接入4V的恒定电源，通过干路的电流是______A。若将灯L、定值电阻R串联后接入6V的恒定电源，则灯L的电功率是______W。
14. 小明家十一月底时电能表的示数为756.8kW·h，十二月底时电能表的示数如题图所示。若电费标准为0.6元/（kW·h），则小明家十二月应缴电费______元。小明家里的用电器同时工作时的总功率不宜超过______W。电能表的指示灯闪烁3次，消耗的电能可以让额定功率为100W的用电器正常工作______s。
三、作图题：本题7分。
15.
（1）如题图所示，闭合开关S后，灯L1、L2均能发光，请在图中的空白圆圈内正确填上对应的电表符号；
（2）如题图所示，请用笔画线代替导线将电路连接完整，要求灯L1、L2并联，开关S1同时控制灯L1、L2，开关S2只控制灯L2；
（3）如题图所示，这是家庭电路的一部分，插座的一部分已正确接入家庭电路，请将其他部分也正确安全地接入家庭电路。
四、实验题：本大题共3小题，第16小题6分，第17小题7分，第18小题7分，共20分。
16.
（1）如题图所示，电压表的示数为______V，电流表的示数为______A；
（2）如题图所示，滑动变阻器以此方式接入电路中，向右移动滑片时，接入电路中的电阻______（选填“变大”“变小”或“不变”）；
（3）如题图所示，这是“探究并联电路中电流的特点”的实验电路。
①实验时，应该选择规格______（选填“相同”或“不同”）的两个小灯泡；
②闭合开关，此时电流表A1测量的是通过小灯泡______的电流；用电流表A2来测量通过另一个小灯泡的电流，最简单的接线方法是将导线a改接在电流表A2的______（选填“-”或“0.6”）接线柱上。
17. 在“探究串联电路中电压的规律”实验中。
（1）小明根据题图甲所示的电路图连接了题图乙所示的实物电路。若此时元件均正常，则闭合开关后，______（选填“有”或“无”）小灯泡发光；
（2）小明仔细观察后，发现电路连接错误，且只需要改动一根导线就能连接成正确的电路。请你在连错的导线上画“×”，并用笔画线代替导线将电路连接正确______；
（3）小明重新拆接电路时，开关应处于______状态；
（4）小明正确连接电路，用电压表测完灯L2两端的电压后，为了节省时间，接B点的线端不动，断开接A点的线端，并将其直接改接在C点上。这样连接电路后，闭合开关，将出现的现象是______；
（5）小明正确实验，记录实验数据如表，结合实验器材可知，UAB的电压值是错误的，造成错误的原因是______。接下来他应进行的操作是______（填选项）。
A. 分析数据得出结论
B. 更换不同规格的小灯泡多次实验
18. 在“探究电流跟电阻的关系”实验中，所用器材：电压恒为6V的电源、电流表、电压表、滑动变阻器、定值电阻（阻值分别为5Ω、10Ω、15Ω、20Ω）、开关和若干导线。
（1）请根据题图甲所示电路图，用笔画线代替导线将题图乙所示的实物电路连接完整______（导线不允许交叉）；
（2）连接好电路，闭合开关S前，应将滑动变阻器的滑片移至最______（选填“左”或“右”）端；
（3）闭合开关S，将不同阻值的定值电阻R分别接入电路中时，应调节滑动变阻器的滑片，是为了控制定值电阻R两端的______不变；
（4）根据实验数据绘制的电流I随电阻的倒数变化的图像如题图丙所示。分析图像可知：
①导体两端的电压一定时，通过导体的电流与导体的电阻成______；
②本实验多次实验的目的是______（选填“减小误差”或“寻找普遍规律”）；
（5）为完成整个实验，应该选取滑动变阻器是______（填选项）。
A. “10Ω，2A”
B. “50Ω，1A”
五、计算题：本大题共2小题，第19小题6分，第20小题7分，共13分。
19. 同学们到研学基地开展实践活动。小明垒好柴火灶为大家煮饭，为了测试柴火灶的效率，他用1kg的干木柴给5kg的水加热，烧完干木柴时，水温从20℃升高到了60℃。[c水=4.2×103J/（kg·℃），q干木柴=1.2×107J/kg]求：
（1）水吸收的热量；
（2）该柴火灶加热水的效率。
20. 题图甲是具有高温、低温两挡的电茶壶，其简化电路如题图乙所示，额定电压为220V，低温挡额定功率为440W，R1、R2均是发热电阻（阻值不随温度变化）且R1=44Ω。
（1）电茶壶处于低温挡时，开关S连接的触点是哪个；
（2）求发热电阻R2的阻值；
（3）求电茶壶在高温挡正常工作200s消耗的电能。
六、综合能力题：本大题共3小题，每小题6分，共18分。
21. 实验小组在进行“测量小灯泡正常发光时的电阻”的实验。
（1）连接了如题图甲所示的电路，闭合开关，将观察到小灯泡______（选填“亮”或“不亮”），电压表______（选填“有”或“无”）示数；
（2）正确连接电路后，闭合开关S，移动滑动变阻器滑片，发现小灯泡不发光，电流表无示数，电压表有示数且接近电源电压，则电路故障可能是小灯泡______；
（3）记录实验数据如表，则小灯泡正常发光时电阻为______Ω（结果保留一位小数）；
（4）实验后同学们不用电流表，设计了如题图乙所示的电路，测出了额定电压为U额的小灯泡的额定功率。已知电源电压为U不变，R0为定值电阻，请完成下列实验步骤：
①连接好电路，闭合开关S1、S2，断开开关S3，调节滑动变阻器滑片使电压表示数为U-U额；
②保持滑动变阻器滑片位置不变，闭合开关S1、S3，断开开关S2，记下此时电压表示数为U1；
③小灯泡额定功率的表达式：P额=_______（用U、U1、U额和R0表示）。
22. 随着我国农业机械化水平提高，各类型柴油机农业机械已成为种植、收割粮食的主要工具。如题图所示，耕地机犁地时柴油机的工作效率η为40%，耗油量为每小时5kg。（q柴油=4.3×107J/kg）
（1）工作过程中，耕地机的柴油机采用循环水冷却，这是利用水的______较大，能有效地降低柴油机的温度；
（2）耕地机犁地时柴油机将柴油燃烧释放的内能转化为______能。驾驶员闻到浓浓的柴油气味，这是______现象；工作过程中随着油箱内柴油质量的减小，柴油的热值______（选填“变大”“变小”或“不变”）；
（3）耕地机犁地1h，消耗的柴油完全燃烧放出的热量为______J；
（4）耕地机犁地1h，柴油机对外输出的有用功为______J。
23. 阅读短文，回答问题。
空气净化器
由于雾霾天气的增多，空气净化器逐渐走入家庭，其工作过程：脏空气进入净化器时，灰尘被正电钨丝放电而带上正电，流到负电格栅板时，带电灰尘被吸附。此后经过活性炭层时，有毒化学气体被吸附，排出的空气污染物浓度大幅降低，多次循环后变成洁净的空气。
某品牌的空气净化器铭牌上标有“220V 44W”字样。该空气净化器中有一个二氧化碳传感器（由可变电阻制成），用于监测室内是否缺氧，其控制电路如题图甲所示，电源电压保持6Ⅴ不变，R0为定值电阻，R1为可变电阻，其阻值随二氧化碳浓度的变化如题图乙所示。
（1）可变电阻R1的阻值随着二氧化碳浓度的增大而______（选填“增大”或“减小”）；
（2）负电格栅板吸附带电灰尘的原理是______；
（3）该空气净化器正常工作时，通过的电流为______A；
（4）当二氧化碳浓度为31×10-5时，电压表示数为1V，则定值电阻R0的阻值为_______Ω；
UAB/V
UBC/V
UAC/V
65
1.7
3
实验次数
1
2
3
4
发光情况
较暗
较亮
正常
很亮
电压U/V
1.5
2.0
2.5
3.0
电流I/A
0.24
0.28
0.30
0.32
电阻R/Ω
