广西壮族自治区柳州市鹿寨县九年级上学期期末物理试题（原卷版）-A4

这是一份广西壮族自治区柳州市鹿寨县九年级上学期期末物理试题（原卷版）-A4，共9页。试卷主要包含了 下列数据最符合实际的是等内容，欢迎下载使用。

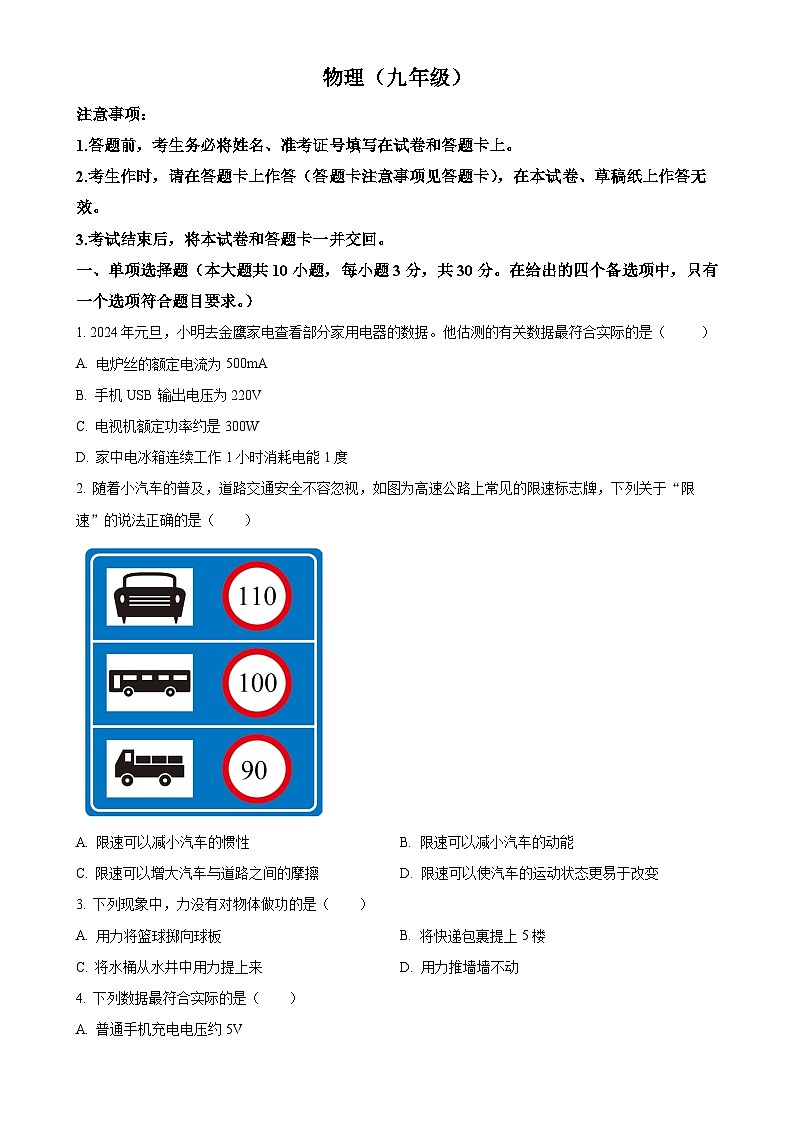

1.答题前，考生务必将姓名、准考证号填写在试卷和答题卡上。
2.考生作时，请在答题卡上作答（答题卡注意事项见答题卡），在本试卷、草稿纸上作答无效。
3.考试结束后，将本试卷和答题卡一并交回。
一、单项选择题（本大题共10小题，每小题3分，共30分。在给出的四个备选项中，只有一个选项符合题目要求。）
1. 2024年元旦，小明去金鹰家电查看部分家用电器的数据。他估测的有关数据最符合实际的是（ ）
A. 电炉丝的额定电流为500mA
B. 手机USB输出电压为220V
C. 电视机额定功率约是300W
D. 家中电冰箱连续工作1小时消耗电能1度
2. 随着小汽车的普及，道路交通安全不容忽视，如图为高速公路上常见的限速标志牌，下列关于“限速”的说法正确的是（ ）
A. 限速可以减小汽车的惯性 B. 限速可以减小汽车的动能
C. 限速可以增大汽车与道路之间的摩擦D. 限速可以使汽车的运动状态更易于改变
3. 下列现象中，力没有对物体做功的是（ ）
A. 用力将篮球掷向球板B. 将快递包裹提上5楼
C. 将水桶从水井中用力提上来D. 用力推墙墙不动
4. 下列数据最符合实际的是（ ）
A. 普通手机充电电压约5V
B 黑板擦大约重20N
C. 重庆地区气压约2个标准大气压
D. 中学生体考时跳绳功率大约2000W

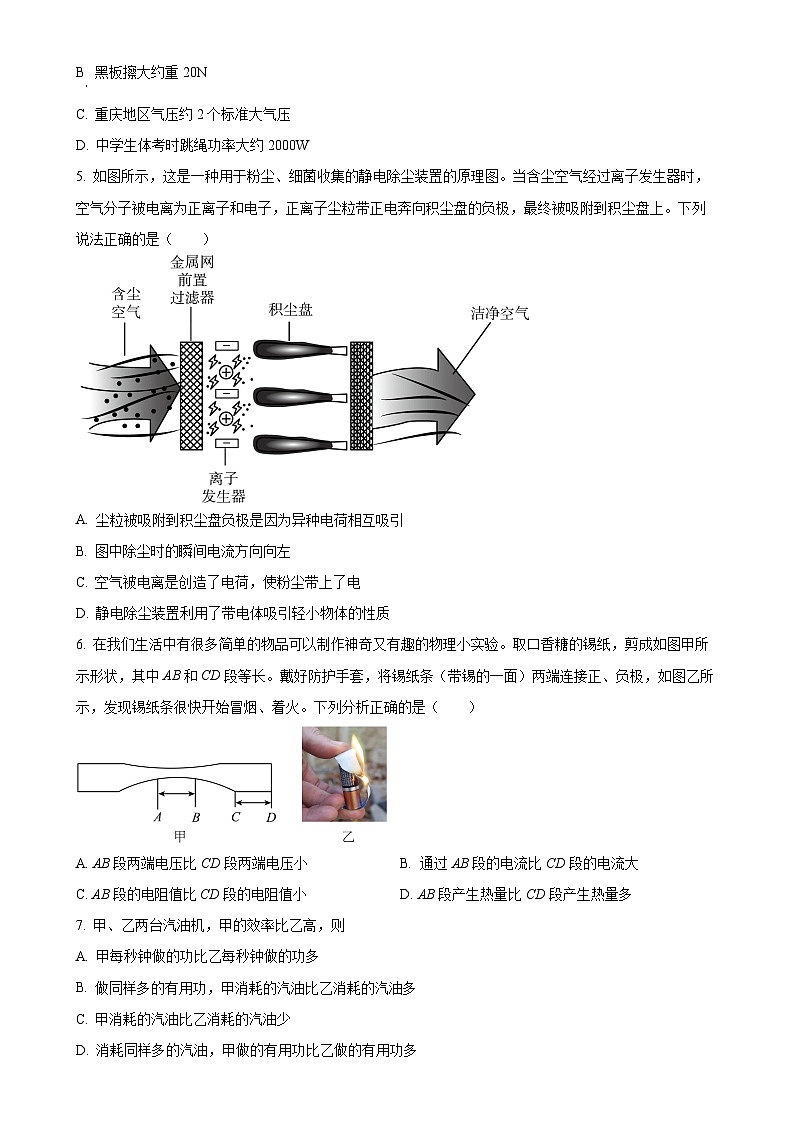

5. 如图所示，这是一种用于粉尘、细菌收集的静电除尘装置的原理图。当含尘空气经过离子发生器时，空气分子被电离为正离子和电子，正离子尘粒带正电奔向积尘盘的负极，最终被吸附到积尘盘上。下列说法正确的是（ ）
A. 尘粒被吸附到积尘盘负极是因为异种电荷相互吸引
B. 图中除尘时的瞬间电流方向向左
C. 空气被电离是创造了电荷，使粉尘带上了电
D. 静电除尘装置利用了带电体吸引轻小物体的性质
6. 在我们生活中有很多简单的物品可以制作神奇又有趣的物理小实验。取口香糖的锡纸，剪成如图甲所示形状，其中AB和CD段等长。戴好防护手套，将锡纸条（带锡的一面）两端连接正、负极，如图乙所示，发现锡纸条很快开始冒烟、着火。下列分析正确的是（ ）
A. AB段两端电压比CD段两端电压小B. 通过AB段的电流比CD段的电流大
C. AB段的电阻值比CD段的电阻值小D. AB段产生热量比CD段产生热量多
7. 甲、乙两台汽油机，甲的效率比乙高，则
A. 甲每秒钟做的功比乙每秒钟做的功多
B. 做同样多的有用功，甲消耗的汽油比乙消耗的汽油多
C. 甲消耗的汽油比乙消耗的汽油少
D. 消耗同样多的汽油，甲做的有用功比乙做的有用功多

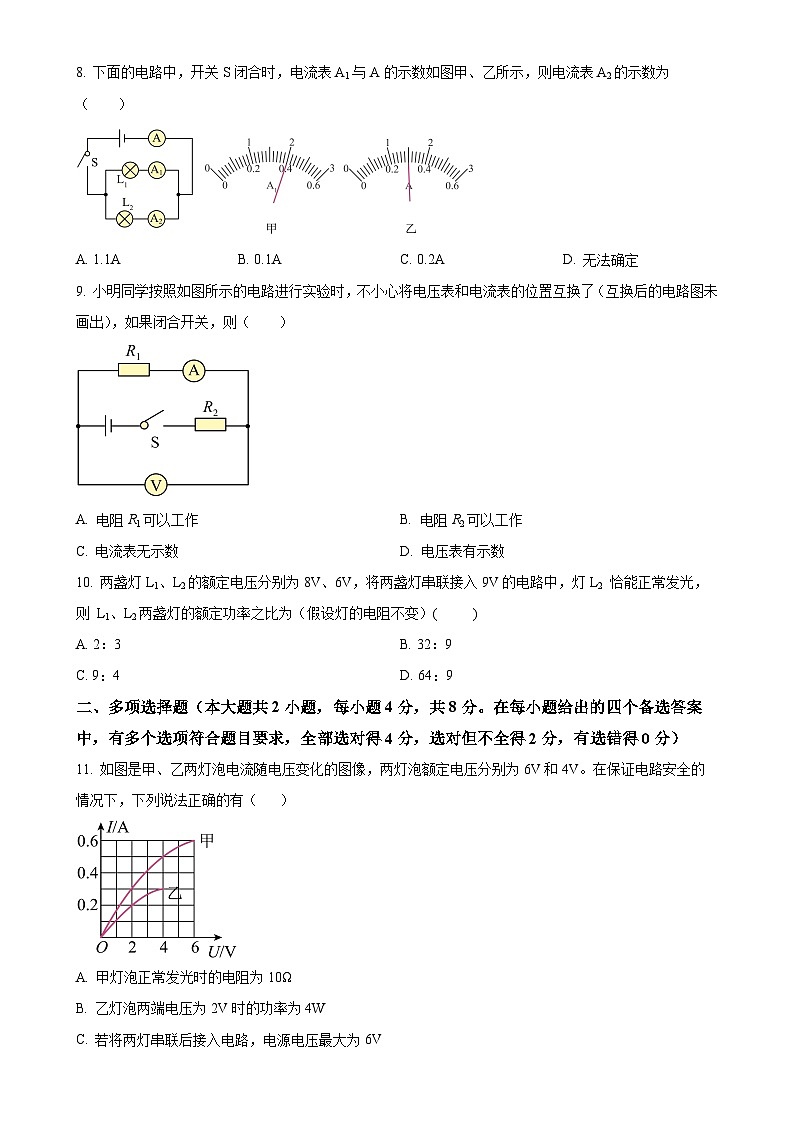

8. 下面的电路中，开关S闭合时，电流表A1与A的示数如图甲、乙所示，则电流表A2的示数为（ ）
A. 1.1AB. 0.1AC. 0.2AD. 无法确定
9. 小明同学按照如图所示的电路进行实验时，不小心将电压表和电流表的位置互换了（互换后的电路图未画出），如果闭合开关，则（ ）
A. 电阻R1可以工作B. 电阻R2可以工作
C. 电流表无示数D. 电压表有示数
10. 两盏灯L1、L2的额定电压分别为8V、6V，将两盏灯串联接入9V的电路中，灯L2 恰能正常发光，则 L1、L2两盏灯的额定功率之比为（假设灯的电阻不变）( )
A. 2：3B. 32：9
C. 9：4D. 64：9
二、多项选择题（本大题共2小题，每小题4分，共8分。在每小题给出的四个备选答案中，有多个选项符合题目要求，全部选对得4分，选对但不全得2分，有选错得0分）
11. 如图是甲、乙两灯泡电流随电压变化的图像，两灯泡额定电压分别为6V和4V。在保证电路安全的情况下，下列说法正确的有（ ）
A. 甲灯泡正常发光时的电阻为10Ω
B. 乙灯泡两端电压为2V时的功率为4W
C. 若将两灯串联后接入电路，电源电压最大为6V
D. 若将两灯并联后接入电路，则干路电流最大为0.9A
12. 如图甲所示的电路，R2为滑动变阻器，R1、R3为定值电阻，电源两端电压保持恒定不变。当滑片P从最右端b滑到最左端a的过程中，两电压表的示数与电流表的示数对应关系的图像分别表示在图乙所示的坐标系中。则下列说法正确的是（ ）
A. 当滑片移至a端时，对应的是图乙中的B点
B. 当滑片移至b端时，电路中的电流为3A
C. R3的阻值为3Ω
D. 电源的电压为10V
三、填空题（本大题共6小题，每空1分，共12分）
13. 今年“十一”小长假，很多人去泌阳铜山湖公园烧烤。烤肉时，香气四溢，炭火烤肉是通过______的方式增大肉的内能。宽阔的湖水可以调节周边的气温，这是由于水具有较大的______。
14. 如图所示，只闭合开关S时，灯___________发光，S、S1、S2均闭合时，灯泡的发光情况为___________。
15. 2018年5月14日，川航3U8633航班客机驾驶舱右侧风挡玻璃突然破裂，机长在低压、极寒、缺氧、巨大噪声的恶劣条件下操纵飞机成功降落，被誉为一次“世界级”的备降。
（2）飞机玻璃破裂的瞬间，强大的气流损坏仪器面板，此时气流的方向是________（选填“从外界到驾驶舱”或“从驾驶舱到外界”）；
（2）高空中虽然气温极低，但飞机上的空调一般是制冷的，这是因为机外的冷空气吸入飞机后需要压缩，使空气的温度升到50℃以上，这种改变内能的途径属________。
16. 一个阻值为10 Ω的定值电阻，它两端电压为3 V时，通过它的电流是_____A．当通过它的电流为1.5 A时，它两端的电压是_____V.
17. 一台单缸四冲程汽油机工作时，若飞轮转速是3600r/min，在压缩冲程中，气体的温度升高，是通过______方式增加内能，图中______（填序号）表示该冲程。
A．B．C．D．
18. 如图甲所示的电路中，R0为定值电阻，R为滑动变阻器，电源电压保持不变。闭合开关S后，滑片P从右端移动到左端的过程，电压表示数U与电流表示数I的关系图像如图乙所示。则：R0的阻值为 _____Ω，电源电压为 _____V。
四、作图题（本大题共1小题，共4分）
19. 根据如图所示的实物连接图，在虚线框中画出相应的电路图。
五、实验题探究题（本大题共4小题，共25分）
20. 小明用图中所示器材测量小灯泡的电功率。待测小灯泡的额定电压为2.5V，额定功率估计在0.8W左右。
（1）请画出导线，完成电路连接；_______
（2）小明刚连好最后一根导线，小灯泡就发出了明亮的光，他在连接电路中出现的错误是：
①________；②_________；
（3）小明改正错误后，闭合开关，移动滑动变阻器的滑片，观察小灯泡的发光情况，将测量数据和实验现象记录在下表中；
①小灯泡的额定功率是_______W；
②实验结果表明：________越小，小灯泡的实际功率越小，小灯泡越暗；
③分析数据发现小灯泡的电阻是变化的，原因是_____。
21. 琪琪同学利用如图甲所示的装置，探究“不同物质的吸热能力”。
（1）实验中，琪琪在两个相同的烧杯中装入质量相同的水和花生油。并选择两个规格______（填“相同”或“不同”）的电加热器同时对两杯液体加热；
（2）实验中，通过_______（填“升高的温度”或“加热时间”）比较两种液体吸收热量的多少；这种物理研究方法叫做________（填“控制变量”或“转换法”）；
（3）琪琪根据实验的数据绘制出了如图乙所示的图像，由于图像可知，加热5min时，b物质的温度上升的更明显，说明b的吸热能力_______（填“强”或“弱”），此时a、b两种液体吸收的热量关系是：Qa_______Qb（填“>”、“＜”或“=”）。由图像可知a物质是_________（填“水”或“花生油”）；
22. 如图甲所示是小明探究“冰的熔化特点”的实验装置。
（1）小明安装实验装置的顺序是________（选填“自上而下”或“自下而上”）；
（2）小明采用“水浴法”的目的是使试管内的冰________；实验时选用________（选填“大”或“碎”）冰块来进行实验，效果会更好些；
（3）由实验数据绘得冰在加热过程中温度随时间变化的图像如图乙所示，由图可知，冰的熔点是________℃，试管内的冰全部熔化用时________min；
（4）小红把冰放入烧杯中，不用酒精灯加热，如图丙所示，观察到：冰也熔化了。于是她认为冰熔化时不需要吸收热量。你认为：小红的观点是________（选填“正确”或“错误”）的，原因是________。
23. 用如图甲所示电路测量小灯泡的电阻，其中电源电压为3V恒定不变，小灯泡的额定电压为2.5V，滑动变阻器规格为“20Ω1A”，导线若干（导线电阻忽略不计）。
（1）请用笔画线代替导线，将图甲中实物电路连接完整（要求导线不得交叉，滑动变阻器的滑片向左移动时，小灯泡变暗）_____________。
（2）小明正确连接电路后闭合开关，移动滑动变阻器的滑片，发现小灯泡不亮，电流表无示数，但电压表有示数。则故障的原因可能是_____________。
（3）问题解决后，闭合开关，移动滑动变阻器的滑片，观察小灯泡的亮度，多次测量并记录数据（如下表所示）。当电压表的示数为2.5V时，小灯泡正常发光，此时电流表的示数如图乙所示为_____________A，计算此时小灯泡的阻值约为_____________Ω（精确到0.1Ω）。
（4）小明想利用这些器材测量另一个未知电阻的阻值，但发现电流表已经损坏。于是小明添加了一个开关和阻值为的定值电阻，设计了如图丙所示电路，实验方案如下：
①先闭合开关，记下电压表的示数；
②再_____________，记下电压表示数；
③则____________（用测得的量和已知量表示）。
六、综合应用题（本大题共2小题，共19分。解答时要求在答题卡相应的答题区域内写出必要的文字说明、计算公式和重要的演算步骤。只写出最后答案，未写出主要演算过程的，不得分。答案必须明确写出数值和单位。g取10N/kg）
24. 如图甲所示是一种家庭水箱水位测量装置示意图，电源电压18V保持不变，电压表量程0〜15V，电流表量程0〜3A，R0是阻值为10Ω定值电阻，R1是长20cm、阻值为20Ω粗细均匀的电阻丝，滑片P把电阻丝与轻质弹簧的指针连在一起。圆柱体M高80cm，底面积为200cm2.当水位处于最高处时，M刚好浸没在水中，滑片P恰好在R1的最上端，此时轻质弹簧处于自然伸直且阻值不计。M全部露出水面前，弹簧的伸长∆L始终与受到的拉力F成正比，如图乙所示。求：
(1)当水位处于最高处时电压表的示数。
(2)当水位下降，圆柱体露出水面部分的长度为50cm时，电流表的示数。
25. 小明家买了一辆增程式电动汽车。
（1）如图是车的结构简图，当电池电量耗尽时，可以通过燃烧汽油使发动机转动，从而带动发电机发电，驱动电机使汽车继续行驶。该车满电的最大行驶里程为200km，满油满电的最大行驶里程为1000km，油箱最多装汽油60kg。
①60kg汽油完全燃烧放出的热量是______；（）
②最大行驶里程是汽车在水平公路上以一定的速度匀速行驶测得的数据。若该车在测量满油满电的最大行驶里程的过程中，所受阻力恒为1000N，发动机效率为40%，电机效率为90%，则汽车发电机的发电效率为______%；（保留整数）
（2）小明为该车安装了电加热椅垫（如图甲），座椅垫有“高温”“低温”两个挡位，其电路简化原理图如图乙所示，其中电源电压为12V，熔断器（电阻忽略不计）的熔断电流为5.0A，高温功率为36W，低温功率为16W，、为加热电阻（阻值不随温度变化）。
①加热电阻的阻值是______；
实验要求
小灯泡的发光情况
电压表示数/V
电流表示数/A
小灯泡的实际功率/W
U实＝U额
明亮
2.5
0.28
U实＝0.8U额
较暗
2
0.25
U实＝0.4U额
微弱
1
0.2
实验序号
1
2
3
4
5
发光情况
不亮
微光
暗
明亮
耀眼
电压U/V
0.5
0.9
1.5
2.5
2.8
电流I/A
0.16
0.20
0.22
0.30
电阻R/Ω
