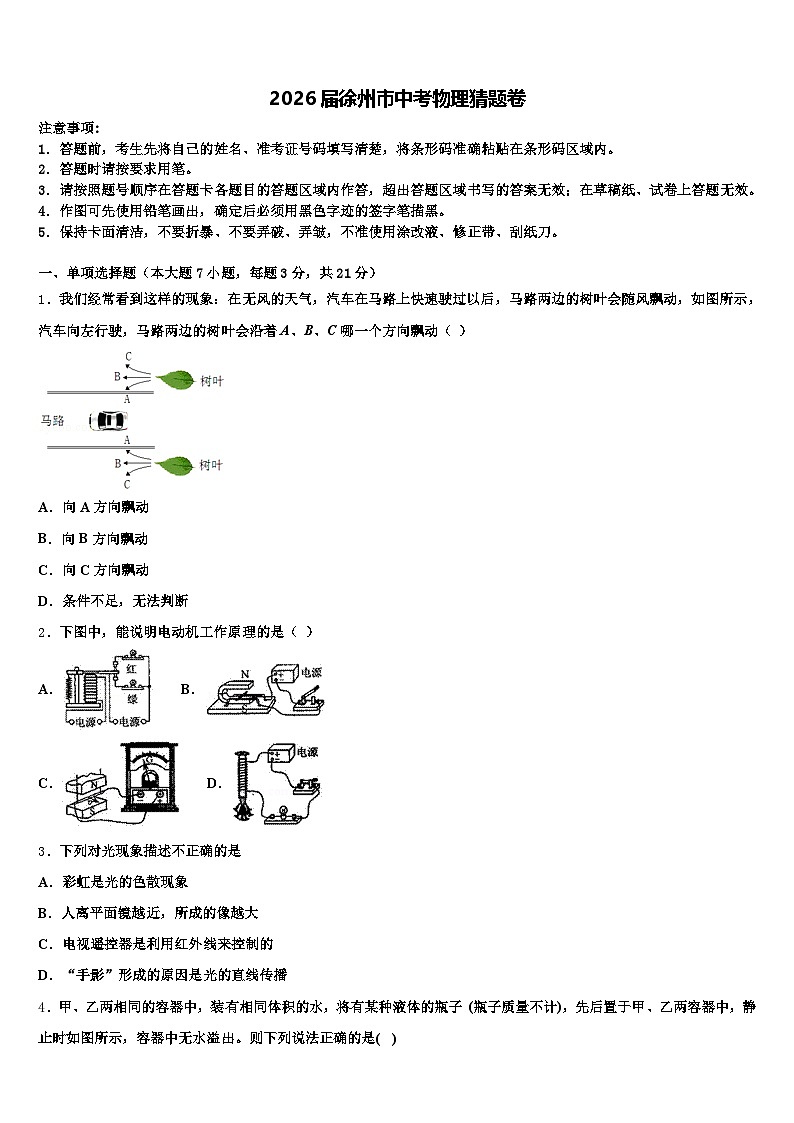

2026届徐州市中考物理猜题卷（含答案解析）

这是一份2026届徐州市中考物理猜题卷（含答案解析），共22页。试卷主要包含了答题时请按要求用笔，以下说法，不正确的是等内容，欢迎下载使用。
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题（本大题7小题，每题3分，共21分）
1．我们经常看到这样的现象：在无风的天气，汽车在马路上快速驶过以后，马路两边的树叶会随风飘动，如图所示，汽车向左行驶，马路两边的树叶会沿着A、B、C哪一个方向飘动（ ）
A．向A方向飘动
B．向B方向飘动
C．向C方向飘动
D．条件不足，无法判断
2．下图中，能说明电动机工作原理的是（ ）
A． B．
C． D．
3．下列对光现象描述不正确的是
A．彩虹是光的色散现象
B．人离平面镜越近，所成的像越大
C．电视遥控器是利用红外线来控制的
D．“手影”形成的原因是光的直线传播

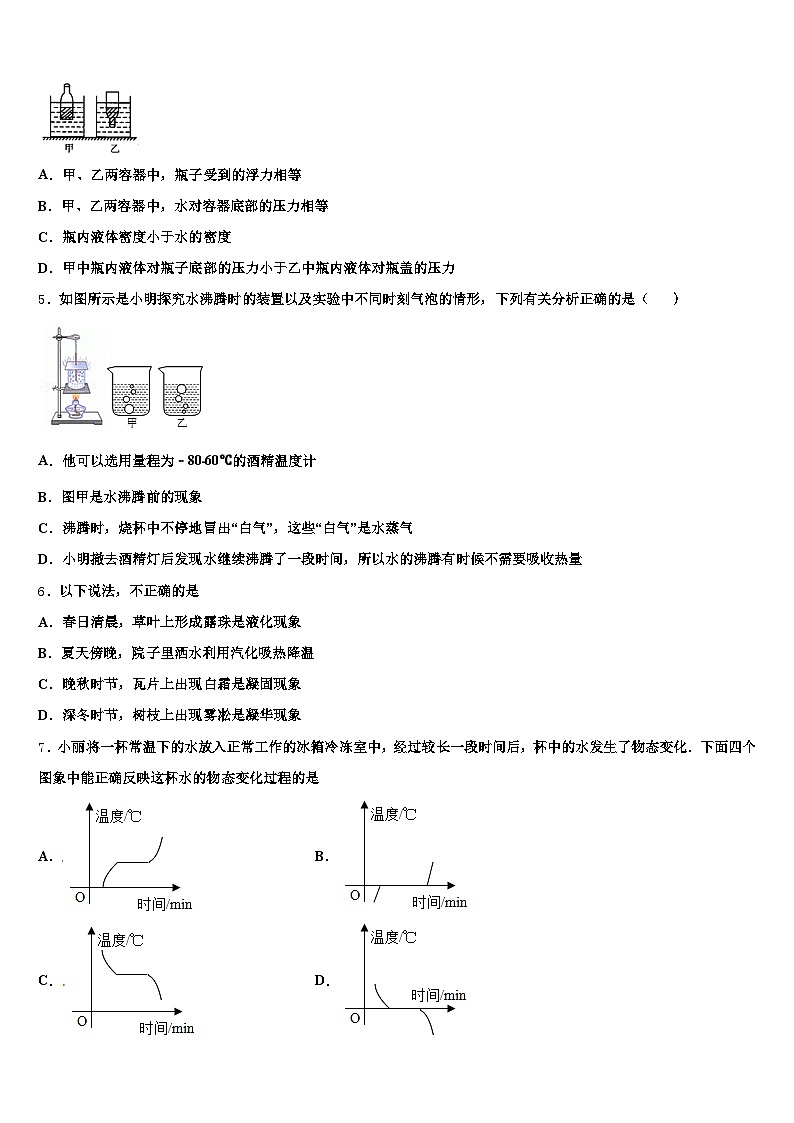

4．甲、乙两相同的容器中，装有相同体积的水，将有某种液体的瓶子 (瓶子质量不计)，先后置于甲、乙两容器中，静止时如图所示，容器中无水溢出。则下列说法正确的是( )
A．甲、乙两容器中，瓶子受到的浮力相等
B．甲、乙两容器中，水对容器底部的压力相等
C．瓶内液体密度小于水的密度
D．甲中瓶内液体对瓶子底部的压力小于乙中瓶内液体对瓶盖的压力
5．如图所示是小明探究水沸腾时的装置以及实验中不同时刻气泡的情形，下列有关分析正确的是（ ）
A．他可以选用量程为﹣80﹣60℃的酒精温度计
B．图甲是水沸腾前的现象
C．沸腾时，烧杯中不停地冒出“白气”，这些“白气”是水蒸气
D．小明撤去酒精灯后发现水继续沸腾了一段时间，所以水的沸腾有时候不需要吸收热量
6．以下说法，不正确的是
A．春日清晨，草叶上形成露珠是液化现象
B．夏天傍晚，院子里洒水利用汽化吸热降温
C．晚秋时节，瓦片上出现白霜是凝固现象
D．深冬时节，树枝上出现雾凇是凝华现象
7．小丽将一杯常温下的水放入正常工作的冰箱冷冻室中，经过较长一段时间后，杯中的水发生了物态变化．下面四个图象中能正确反映这杯水的物态变化过程的是
A．B．
C．D．

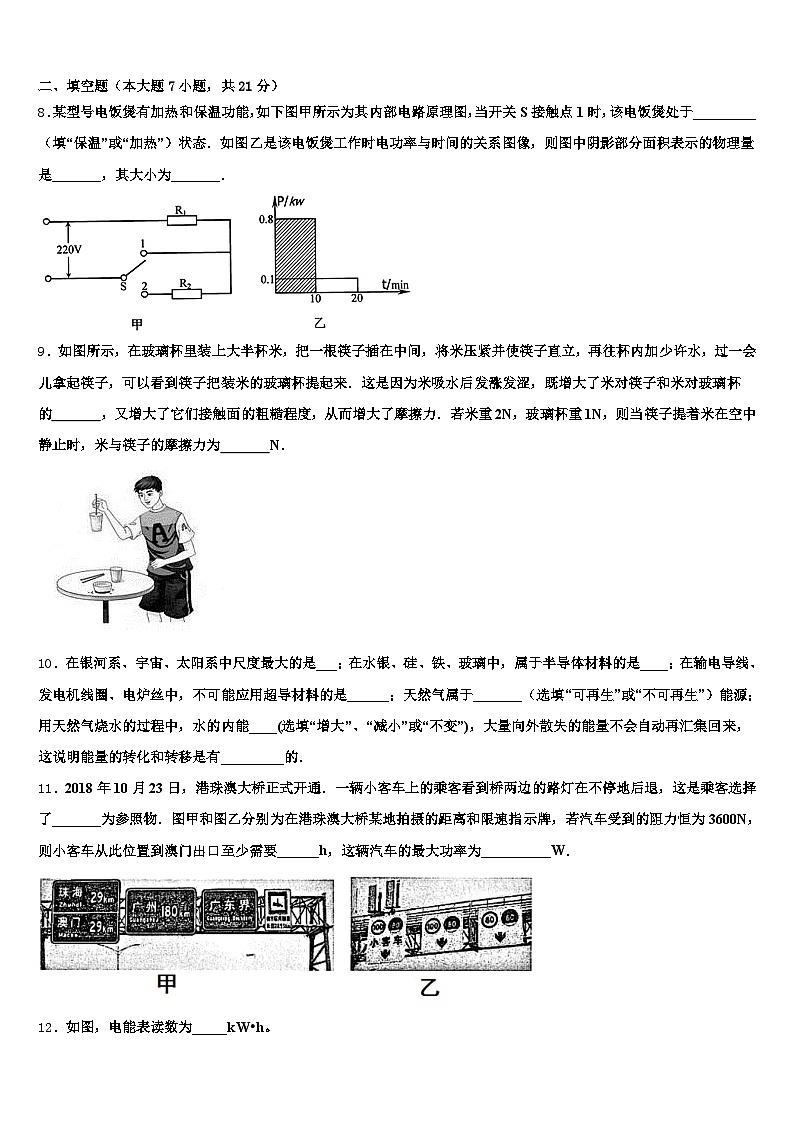

二、填空题（本大题7小题，共21分）
8．某型号电饭煲有加热和保温功能，如下图甲所示为其内部电路原理图，当开关S接触点1时，该电饭煲处于_________（填“保温”或“加热”）状态．如图乙是该电饭煲工作时电功率与时间的关系图像，则图中阴影部分面积表示的物理量是_______，其大小为_______．
9．如图所示，在玻璃杯里装上大半杯米，把一根筷子插在中间，将米压紧并使筷子直立，再往杯内加少许水，过一会儿拿起筷子，可以看到筷子把装米的玻璃杯提起来．这是因为米吸水后发涨发涩，既增大了米对筷子和米对玻璃杯的 ，又增大了它们接触面的粗糙程度，从而增大了摩擦力．若米重2N，玻璃杯重1N，则当筷子提着米在空中静止时，米与筷子的摩擦力为 N．
10．在银河系、宇宙、太阳系中尺度最大的是___；在水银、硅、铁、玻璃中，属于半导体材料的是____；在输电导线、发电机线圈、电炉丝中，不可能应用超导材料的是______；天然气属于_______（选填“可再生”或“不可再生”）能源；用天然气烧水的过程中，水的内能____(选填“增大”、“减小”或“不变”)，大量向外散失的能量不会自动再汇集回来，这说明能量的转化和转移是有_________的．
11．2018年10月23日，港珠澳大桥正式开通．一辆小客车上的乘客看到桥两边的路灯在不停地后退，这是乘客选择了_______为参照物．图甲和图乙分别为在港珠澳大桥某地拍摄的距离和限速指示牌，若汽车受到的阻力恒为3600N，则小客车从此位置到澳门出口至少需要______h，这辆汽车的最大功率为__________W．
12．如图，电能表读数为_____kW•h。
13．小王家电能表如图所示，从表盘信息可知他家接入用电器总功率不能超过____W．当家里只有某一用电器单独工作时，电能表指示灯在10min内闪烁160次，则该用电器工作时的实际电功率为____W.
14．图中，甲图是坐在船中的人用手推另一只船时，自己坐的船同时后退，说明物体间力的作用是__的；盖房子所用的重垂线如乙图所示，所依据的物理知识是_____．
三、作图题（共7分）
15．如图所示的是未连接完整的测量“小灯泡电功率”的实验电路，请你用笔画线代替导线将实物电路连接完整(要求：滑片P向右移动时，小灯泡变亮)
（____）
16．如图所示家庭电路，吊灯L1和L2由开关S控制，墙上有一个固定的三孔插座.请把电路连接完整.
17．如图甲是一种雪团夹，向内握右端的手柄，左端的凹槽就能将雪压成雪团。它由两个杠杆组成，乙图所示的是其中一个杠杆AOB的简化图，请在图乙中画出： (1)阻力F2的力臂l2；(2)在A点施加的最小动力F1及其力臂l1。
四、实验题（本大题共5小题，共20分）
18．在弹簧测力计下挂一圆柱体，从盛水的烧杯上方某一高度缓慢下降，圆柱体浸没后继续下降，直到圆柱体底面与烧杯底部接触为止，如图乙所示是圆柱体下降过程中弹簧测力计读数F随圆柱体下降高度h变化的图象．求：
分析图象可知，圆柱体重力是_____________N；圆柱体浸没在水中时，受到的浮力是_____________N；圆柱体的体积是_____________m3；圆柱体的密度是_____________kg/m3；分析图象BC段，可得结论：物体浸没液体之前，浸入液体的深度越深，受到的浮力越_____________（选填“大”或“小”）；分析图象CD段，可得结论_____________．
19．小明在探究“光的反射定律”实验时，进行如图所示的实验操作.
（1）让光线贴着纸板沿AO方向射向镜面，反射光沿OB方向射出，如图甲所示，入射角等于______度.
（2）在实验过程中，若将纸板沿ON向后折，如图乙所示，让光线仍贴着纸板沿AO方向射向镜面，此时纸板上____________（选填“能”或“不能”）看到反射光线，此时反射光线与法线、入射光线___（选填“在”或“不在”）同一平面内.
20．一个额定电压为3.8V小灯泡，工作时的电阻约为10Ω．小明想测量小灯泡的额定功率．现有电源（电压恒为8V）、电流表、电压表、开关各一个，规格分别为“10Ω1A”、“50Ω0.5A”和“500Ω0.1A”的滑动变阻器各一个，导线若干．
（1）为完成实验，应该选取规格为_____的滑动变阻器．
（2）图甲是小明根据选择的实验器材连接的实物图．图中有一根导线连接错误，请在这根导线上打“×”，并在图中改正．
（_____）
（3）正确连线后，闭合开关，滑动变阻器滑片P移动到某一位置，电压表示数为2.5V，此时应将滑片P向_____（选填“A”或“B”）端移动．当电压表的示数为3.8V时，电流表的示数如图乙所示，小灯泡的额定功率是_____W．
（4）小张设计了如图丙所示的电路也完成了该实验（电源电压不变，R阻值已知）
①闭合开关S和S1，断开S2，并调节滑动变阻器使电压表示数为U额．
②闭合开关S和S2，断开S1，滑动变阻器滑片P_____（选填“移至变阻器最左端”、“不动”或“移至变阻器最右端”），读出此时电压表示数为U；
则小灯泡额定功率的表达式P额＝_____．（用U额、R、U表示）
21．在探究“杠杆平衡条件”的实验中：
（1）没挂钩码的杠杆右端低左端高，要使它在水平位置平衡，应将杠杆右端的平衡螺母向_____（选填“左”或“右”）调节。
（2）如图甲所示，小明在杠杆左边A处挂了4个1N的钩码，要使杠杆在水平位置平衡，应在杠杆右边B处挂了6个重0.5N的钩码，使杠杆在水平位置平衡，小明根据这次试验得出结论“动力×动力臂＝阻力×阻力臂”。小明实验中的不妥之处是_____
（3）如图乙所示，用弹簧测力计在C处竖直向上拉，当保持杠杆水平平衡，把弹簧测力计逐渐向右倾斜时，小明发现弹簧测力计的示数将逐渐变大，拉力变大的原因_____。
（4）图乙和图丙中的杠杆都处于静止状态，弹簧测力计竖直向上的拉力分别为F乙和F丙，则F乙_____F丙．（选填“＞”、“＝”或“＜”，设杠杆质地均匀，支点恰好在杠杆的重心，不计支点处摩擦）
（5）继续研究杠杆的机械效率，如图丁所示，用轻绳悬挂杠杆一端的O点作为支点，在B悬挂总重为G的钩码，弹簧测力计在A点施加竖直向上的拉力F，使杠杆缓慢匀速上升，用刻度尺分别测出A、B两点上升的高度为h1、h2；则①杠杆机械效率的表达式为_____（用测量的物理量符号表示）
②若只将测力计的作用点由点A移至C点，O、B位置不变，仍将钩码提升相同的高度，不计摩擦，杠杆的机械效率将_____（选填“变大”、“变小”或“不变）
（6）如图戊所示为家庭电路常用的两种墙壁开关，其按钮可绕面板内的轴转动。根据你的生活经验，你认为_____较易损坏，这是因为按动这种开关的_____较小，按动需要的力较大。
22．某同学在探究“电压一定时，通过导体的电流与电阻的关系”的实验中，所用的实验器材有：两节干电池，电流表、电压表、滑动变阻器及开关各一个，定值电阻和导线若干。实验电路如图甲所示。连好电路后，开关闭合前应将滑动变阻器的滑片移动到_____接线柱那一端（选填“a”或“b”）。该同学用开关“试触”时，发现电压表和电流表均无示数。他检查导线与各接线桂均接触良好，猜想可能是滑动变阻器出现了断路。他另外取来一根导线，用这根导线验证出猜想是正确的。写出他的做法和观察到的现象___________。该同学排除故障后，进行实验，记录的实验数据如下表：
电压U＝2.4V
①分析实验数据得出的探究结论是：_____。
②在图乙的方格纸上画出电流I与电阻R的关系图象。
③从图象中可以看出，当电阻R＝18Ω时，电流为_____A。
五、计算题（本大题共2小题，共13分）
23．近几年环保低碳风劲吹，混合动力汽车已成为车展上的“常客”．混合动力汽车启动时，内燃机并不工作，动力电池通过驱动电机向车轮输送能量；当高速行驶或动力电池储存电能过低时，内燃机启动，既可以向车轮输送能量，也可以同时给动力电池充电．当混合动力汽车在平直公路上以72km/h匀速行驶10min后，其内燃机消耗了汽油1.2kg，假设汽油完全燃烧所释放能量的一半转化为牵引力做功和给动力电池充电，其中动力电池储存的电能增加了7.2×106J．试求：汽油完全燃烧所释放能量是多少焦耳？牵引力做功多少焦耳？牵引力的功率是多少？汽车受到的阻力是多大？（汽油的热值q=4.6×107J/kg）
24． “东方红3”科学考察船（图1）于2018年顺利下水，标志着我国自主创新研发的科学考察船挺进世界一流船型行列。该船长103米、船宽18米、排水量5800吨、续航力1500海里。在一次航行中，从某一时刻开始，科考船受到水平方向的牵引力F随时间t的变化关系如图2甲所示，船的运动速度v随时间t的变化关系如图2乙所示。海水的密度为1.02×103kg/m3，g取10N/kg。求：
（1）满载时科学考察船受到的浮力；
（2）科学考察船吃水深度为5.5m时，船底受到的海水压强；
（3）从第50s到100s内牵引力所做的功。
六、综合能力题（本大题共3小题，共18分）
25．近年来，多个城乡积极推进屋顶光伏电站工程，为家用电器提供能量．图甲为某型号面包机（面 包机部分参数如下表），图乙为光伏电站模式图．回答下列问题：
制作面包过程中，面包机先对原料进行搅拌，搅拌好后，再自动进行加热．根据以上信息可知，面包机 内的电动机和电热丝的连接方式是_______ ．面包机正常搅拌时的电流为______A（保留两位小 数）．若小华家屋顶太阳能电池板的光照面积为 20m2，1m2 面积上平均 1 分钟接收太阳能 4.8×104J，太阳能 电池板的光电转化效率为 20%．小华家太阳能电池板的输出功率为_________W．
26．电饭煲的原理图如图所示，它有高温、保温两档，通过单刀双掷开关S进行调节，为电热丝。当开关S接高温档时，电路的总功率为1100W，当开关S接保温档时，电路的总功率为22W。电饭煲在高温档时，开关S应与触点___________（选填“1”或“2”接触）。电阻R的阻值___________当电饭煲在高温档正常工作10min，电饭煲产生的热量为___________
27．去年，在农村有一个项目投放了大量的广告，说在家庭里安装一个光伏微型发电装置，若天气晴朗，利用这个装置一天可以发电十度左右，不但自家够用了，而且还可以把多余的电卖给国家电网，实在是一举两得．
请回答下面几个问题：光伏发电系统发电时，________能转化为________能． 夏天光照时间按10h计算，一天可以发电12kW•h，则该光伏发电系统发电的功率是____kW． 该光伏发电系统夏天一天的发电量，如果由热电转化效率为30%的热电厂来完成，需要燃烧____kg煤．（煤的热值q煤=3×107J/kg） 请写出2条光伏发电的优点：________、_____．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
根据流体压强与流速的关系有：流体在流动时，流速大的地方压强小，流速小的地方压强大。汽车在马路上快速驶过，马路中间空气流速快压强小，马路两边的流速小压强大。压强差向马路中间，所以马路两边的树叶会沿着A方向飘动。
故选A。
2、B
【解析】
试题分析：A图是电磁继电器，是电磁铁的应用，不符合题意；B图中，当闭合开关后，磁场中的导体会受力而动，即通电导线在磁场中受到力的作用，电动机就是根据此原理制成的，符合题意；C图中，当导体做切割磁感线运动时，电流表的指针会发生偏转，即会产生感应电流，这是电磁感应现象，是发电机的原理，不符合题意；D图是用来研究电磁铁磁性强弱因素的实验，不符合题意；故应选B。
【考点定位】电与磁
3、B
【解析】
A.雨过天晴时，常在天空出现彩虹，这是太阳光通过悬浮在空气中细小的水珠折射而成的，白光经水珠折射以后，分成各种色光，这种现象叫做光的色散现象，所以说雨后的天空出现彩虹是由光的色散形成的，故A正确；
B.平面镜成像的特点之一是像与物大小相同，与物距的大小无关，所以人逐渐向平面镜靠近的过程中，人在镜中的像不会改变，故B错误；
C.电视机遥控器是利用红外线遥控电视机的，故C正确。
D.影子的形成说明光是沿直线传播的，由于光的直线传播，被物体挡住后，物体后面就会呈现出阴影区域，就是影子，故D正确；
故选：B。
4、AB
【解析】
A．在甲乙两个容器中，瓶子的质量相等，都处于漂浮状态，浮力等于重力，故A符合题意；
B．瓶子所受的浮力相等，排开液体体积相同，水不溢出，液面上升高度相同，即总液面高度相同，由容器底部受到的压强相等，底面积相等，故由可得水对容器底部的压力相等，故B符合题意；
C．由浮力公式可知，瓶子受到的浮力，又因为瓶子（质量不计）漂浮，，可得
由图可以看出瓶子排开水的体积大于瓶内液体的体积，即V排＞V液，可以得出ρ水＜ρ液，故C不符合题意；
D．由图知，甲中瓶内液体对瓶子底部的压力等于瓶内液体的重力，乙中瓶内液体对瓶子底部的压力有一部分分担在了瓶子的侧壁上，因此瓶盖受到的压力小于瓶内液体的重力，所以甲中瓶内液体对瓶子底部的压力大于乙中瓶内液体对瓶盖的压力，故D不符合题意。
5、B
【解析】
A．标准大气压下水的沸点是100℃，而酒精温度计的量程为-80℃～60℃，故A错误；
B．由图知道，甲气泡在上升过程中，体积逐渐减小，所以应是沸腾前的情况，故B正确；
C．烧杯中不停地冒出“白气”是水蒸气液化成的小水滴，故C错误；
D．水沸腾的条件是，达到沸点并继续吸热，故D错误，故选B．
6、C
【解析】露珠的形成是空气中的水蒸气液化，A正确；洒水可以利用水的蒸发来吸热降温，B正确；白霜、雾凇的出现，都是空气中的水蒸气凝华所致，C错误、D正确；故选C。
点睛：本题考查对物态变化现象的判断。（1）物质由固态变成液态叫做熔化，由固态变成气态叫做汽化，由固态直接变成气态叫做升华，这三种物态变化需要吸收热量；（2）物质由液态变成固态叫做凝固，由气态变成液态叫做液化，由气态直接变成固态叫做凝固，这三种物态变化需要放出热量。
7、D
【解析】
常温下的水放入正常工作的冰箱冷冻室中，水变成冰块是凝固过程
AB．都是熔化图象，但A的熔点不是0℃，所以A. B不符合题意．
CD．温度都有下降的趋势，所以是晶体的凝固图象，D的凝固点是0℃，并且在凝固过程中温度保持不变，C的凝固点不是0℃，因此不符合题意；所以D正确．
二、填空题（本大题7小题，共21分）
8、加热 电热（电功） 1．8×105J
【解析】
当开关S接触点1时，电路中只有电阻R1，由P=U2/R可知，电路的电功率较大，故电饭煲处于加热状态．图乙是电功率与时间的关系图像，阴影部分面积表示电功率与时间的乘积，因W=Pt，所以表示的物理量是电功．其大小W=Pt=800W×10×60s=1．8×105J．
9、压力；1．
【解析】
试题分析：摩擦力的大小与压力和接触面的粗糙程度有关，增大压力，增大接触面的粗糙程度可以增大摩擦，筷子提米，米吸水后发涨发涩，既增大了米对筷子和米对玻璃杯的压力，又增大了接触面的粗糙程度，从而增大了摩擦力；物体处于静止或匀速直线运动状态时，受到的力是平衡力，相互平衡的两个力大小相等、方向相反、作用在同一直线上，筷子提米实验中，筷子受到向下力是米和玻璃杯的重力，向上的力是摩擦力，由于米重1.5N，玻璃杯重1N，当筷子提米在空中静止时，筷子受到米的摩擦力是1.5N+1N=2.5N．
考点：影响摩擦力大小的因素，运动和力的关系
10、宇宙 硅 电炉丝 不可再生 增大 方向性
【解析】
太阳系是银河系的一部分，争河系是宇宙的一部分，所以尺度最大的是宇宙；水银和铁属于导体材料，玻璃属于绝缘体材料，只有硅属于半导体材料；电炉丝的线圈要产生热量，必须要有较大的电阻，所以电炉丝不能用超导材料做；能源分为可再生能源与不可再生能源，天然气属于不可再生能源；烧水过程中，水的温度升高，内能是增大的；大量向外散失的能量不会自动再汇集回来，说明能量的转化和转移是有方向性的．
11、小客车 0.29 1×105
【解析】
小客车行驶时，两边的路灯相对于小客车的位置不断发生变化，所以乘客选择了以小客车为参照物；由交通标志牌可知，小客车在此路段限速v=100km/h，此处到澳门出口的距离是29km，由v=可得，小客车从此位置到澳门出口至少需要时间：t===0.29h；由P===Fv得，这辆汽车的最大功率：P=Fv最大=F阻v最大=3600N×m/s=1×105W．
12、272.2
【解析】
从电能表上可以看出电能表的示数为02722，最后一位是小数，单位是kW•h，所以电能表的读数为272.2kW•h。
13、4400 600
【解析】
该电能表允许通过的最大功率P最大=UI=220V×20A=4400W，则小王家接入的用电器总功率不能超过4400W；
用电器工作10min消耗的电能W=kW•h=0.1kW•h=3.6J；
用电器的功率P ==.
14、相互；重力的方向是竖直向下的
【解析】
试题分析：①图甲中坐在船中的人用手推另一只船时，同时自己坐的船受到了另一只船对它施加的力的作用，所以自己坐的船会向后退，表明力的作用是相互的．
②乙图是利用重力的方向竖直向下，制成重锤，检查墙壁是否竖直．
三、作图题（共7分）
15、
【解析】
滑片P向右移动时，小灯泡变亮，说明通过电路的电流变大，根据欧姆定律可知电路中的电阻变小，根据串联电路电阻的规律可知变阻器连入电路的电阻变小，故变阻器右下接线柱连入电路中，如下图所示：
16、
【解析】
家庭电路中的各个用电器是并联连接的，所以，此电路中的两盏吊灯L1和L2并联，开关则应接在干路上同时控制两盏灯泡，且开关应先接在火线上；安装三孔插座时，应上孔接地线，左孔接零线，右孔接火线，故电路如图：
17、
【解析】
（1）因为力与力臂垂直因此首先作出阻力F2所在的阻力的作用线，然后过支点O向阻力的作用线引一条垂线段即所求画的阻力臂l2；
（2）直接连接支点O与动力的作用点A即为最长的动力臂l1，因为力与力臂垂直因此根据实际情况即可作出最小动力F1。
四、实验题（本大题共5小题，共20分）
18、12 8 8×10﹣4 1.5×103 大 浮力大小跟物体的浸没深度无关
【解析】
（1）由图象可知，当h＝0时，弹簧测力计示数为12N，此时圆柱体处于空气中，根据二力平衡条件可知，G＝12N；
（2）从h＝7cm开始，弹簧测力计示数F′不变，说明此时圆柱体已经浸没在水中，则圆柱体浸没在水中时，受到的浮力：F浮＝G﹣F拉＝12N﹣4N＝8N；
（3）因物体浸没时排开水的体积和自身的体积相等，所以，由F浮＝ρ液V排g得，圆柱体的体积：；
（4）由G＝mg可得，物体的质量：，则圆柱体的密度： ；
（5）分析图象BC段，物体完全浸没前，物体在液体中的深度逐渐增加，测力计读数在减小，说明受到的浮力增大；
（6）分析CD，物体完全浸没，浸没的深度变化，测力计的示数不变，可知浮力大小不变，可得结论：浮力大小与物体浸没的深度无关．
19、55 不能 在
【解析】
（1）入射角是入射光线和法线的夹角，由图甲可知，入射角为90°-35°=55°；
（2）当将右侧纸板沿ON向后折，此时反射光线与入射光线仍在同一平面内，但不能在纸板上看到反射光线。
20、 “50Ω 0.5A” B 1.14 不动
【解析】
（1）已知电源电压为8V且保持不变，实验中小灯泡额定电压为3.8V，电路中电流：
I＝＝＝0.38A＞0.1A；
故变阻器分得的电压为U滑＝8V﹣3.8V＝4.2V，由欧姆定律，灯正常发光时，变阻器连入电路中的电阻：
R滑大＝==11Ω，有三种规格滑动变阻器，应选用“50Ω 0.5A”的变阻器；
（2）原电路中，电压表串联接入了电路中，而电流表与灯并联，这两处是错误的，电压表应与灯并联，电流表与灯串联，如下所示：
（3）闭合开关，滑动变阻器滑片P移动到某一位置，电压表示数为2.5V，灯在额定电压下正常发光，2.5V小于灯的额定电压3.8V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向B移动，直到电压表示数为额定电压；
电流表的量程为0﹣0.6A，分度值为0.02A，示数为0.3A，小灯泡的额定功率P额＝U额I＝3.8V×0.3A＝1.14W；
（4）小张设计了如图丙所示的电路也完成了该实验（电源电压不变，R阻值已知）
①闭合开关S和S1，断开S2，该电路为串联电路，电压表测量灯泡两端的电压，并调节滑动变阻器使电压表示数为U额，此时灯泡正常发光；
②闭合开关S和S2，断开S1，滑动变阻器滑片P不动，读出此时电压表示数为U，此时电压表测量的是灯泡与定值电阻两端的总电压，根据串联电路的电压规律可知，定值电阻两端的电压为：UR＝U﹣U额；通过电阻的电流即灯泡的电流为：I额＝IR＝；
则小灯泡额定功率的表达式：P额＝U额I额＝U额×IR＝U额×＝．
21、左 实验次数太少，结论可能有偶然性 拉力的力臂变短 ＝ η＝ 不变 1 力臂
【解析】
（1）杠杆的左端高说明左端轻，因此应将杠杆右端的平衡螺母向左调节；
（2）实验次数太少可能导致实验结论错误，因此小明实验次数太少，结论可能有偶然性；
（3）当保持杠杆水平平衡，把弹簧测力计逐渐向右倾斜时，动力臂会逐渐减小，阻力和阻力臂不变，根据杠杆的平衡条件可知拉力变大；
（4）当杠杆在水平位置平衡时，，当杠杆倾斜平衡时，如图所示：
动力臂是OD，阻力臂是OE，，因为△OAE≈△OCD，所以，那么F乙＝F丙；
（5）①由题知，在图丁中，测力计在A点施加竖直向上的拉力F，使杠杆缓慢匀速上升，用刻度尺分别测出A、B两点上升的高度为h1、h2；
克服钩码重力做的是有用功W有＝Gh2，总功是W总＝Fh1，
杠杆的机械效率为：η==；
②将测力计的作用点由点A移至C点，O、B位置不变，仍将钩码提升相同的高度，这时有用功和总功都不变，因此机械效率不变；
（6）如图戊所示为家庭电路常用的两种墙壁开关，其按钮可绕面板内某轴转动，图1中开关动力臂较小，按动需要的力较大，较易损坏。
22、b 若滑动变阻器断路，将导线接在滑动变阻器a、d两个接线柱上，用开关试触，若观察到电流表和电压表均有示数，则说明猜想正确 电压一定时，通过导体的电流与电阻成反比 0.13
【解析】
（1）为了保护电路，闭合开关前滑片放在阻值最大处；
（2）若滑动变阻器断路，将导线接在滑动变阻器两端，用开关试触，观察到电流表和电压表得出结论。
（3）①分析表中数据，根据控制变量法得出结论；
②根据表中数据，描出点画出图象；
③从图象中找出电阻时的电流。
【详解】
（1）为了保护电路，闭合开关前滑片放在阻值最大处，这样闭合开关时，电流最小，以达到保护电路的目的，由图知，滑片应滑到b处；
（2）若滑动变阻器断路，将导线接在滑动变阻器a、d两个接线柱上，用开关试触，若观察到电流表和电压表均有示数，则说明猜想正确；
（3）①分析表中数据得出电压一定时，通过导体的电流与电阻成反比。
②根据表中数据描点，骼平滑曲线连接得出图象，如图所示：
③从图象中可以看出，当电阻时，电流约为0.13A。
或：由数据知，实验时电阻两端的电压为：，
根据欧姆定律得，当电阻时，电流为：。
五、计算题（本大题共2小题，共13分）
23、（1）5.52×107J（2）3.4×104W（3）
【解析】
试题分析：根据燃料燃烧放出热量公式Q=mq可计算汽油完全燃烧所释放能量．牵引力做功等于汽油完全燃烧所释放能量的一半减去动力电池储存的电能，根据功率公式可计算牵引力的功率．根据W=FS可计算汽车受到的阻力．
（1）Q=mq=1.2kg×4.6×107J/kg=5.52×107J
（2）W电=－7.2×106J=2.04×107J
10min=600s
3.4×104W
（3）汽车匀速直线运动，F阻=F牵引
V=72km/h=20m/s
F阻=F牵引
考点：热量的计算、功的计算、功率的计算
点评：解决本题的关键是对燃料燃烧放出热量公式，功率公式，做功公式的熟练掌握，并且会灵活应用．
24、（1）5.8×107N（2）5.61×104Pa（3）6.5×106J
【解析】
（1）满载时科学考察船受到的浮力：F浮＝G排＝m排g＝5800×103kg×10N/kg＝5.8×107N；
（2）船底受到水的压强：p＝ρgh＝1.02×103kg/m3×10N/kg×5.5m＝5.61×104Pa；
（3）第50s到第100s内，由图甲可知牵引力F＝13×104N，由图乙可知船匀速行驶的速度v＝1m/s，由v＝可得，从第50s到100s内船行驶的距离：s＝vt＝1m/s×50s＝50m，第50s到第100s内牵引力做的功：W＝Fs＝13×104N×50m＝6.5×106J。
六、综合能力题（本大题共3小题，共18分）
25、并联 0.45A 3200W
【解析】
（1）由题意知，电动机和电热丝能各自独立工作，所以它们是并联的；
（2）面包机正常搅拌时的功率为100W，根据公式P=UI可知电流为：
；
（3）每平方米太阳能电池板接收太阳能的功率为：
，
光电转化效率为20%．则每平方米太阳能电池板的输出功率为：
P0=P1×20%=800W×20%=160W，
20m2太阳能电池板的输出功率为：
P=P0×20=160W×20=3200W．
26、2
【解析】
（1）由可知，在电压U一定时，电阻R越小，电功率越大，由电路图可知，S应接2触点时，电阻R被短路，电路电阻最小，此时电饭煲功率最大，电饭煲在高温档。
（2）等效电路图如图。
高温档（S与触点2接触）
保温档（S与触点1接触）
根据，可得
（3）
电饭煲产生的热量为
答：（1）电饭煲在高温档时，开关S应与触点2接触；（2）电阻R的阻值为2156Ω；（3）电饭煲产生的热量为6.6×105J；
27、光 电 1.2 4.8 清洁无污染 可再生
【解析】
（1）太阳能光伏发电系统，是利用了太阳能得到了电能，所以能量转化是太阳能转化为电能；
（2）该光伏发电系统发电的功率：P=W/t=12kW•h/10h=1.2kW；
（3）该光伏发电系统一天的发电量：W=12kW•h=12×3.6×106 J=4.32×107 J；
如果由热电转化效率为30%的热电厂来完成，由η=W/Q可得煤完全燃烧放出的热量：Q=W/η=4.32×107J/30%=1.44×108 J，
由Q=mq可得，燃煤的质量为：m=Q/q=1.44×108J/3.0×107J/kg=4.8kg；
（3）光伏发电的好处是清洁无污染、可再生、节约化石能源等．
实验次数
1
2
3
4
5
6
电阻R/Ω
4
8
12
16
20
24
电流I/A
0.60
0.30
0.20
0.15
0.12
0.10
额定功率
600W
加热功率
500W
搅拌功率
100W
额定电压
220V
制作容量
900g
