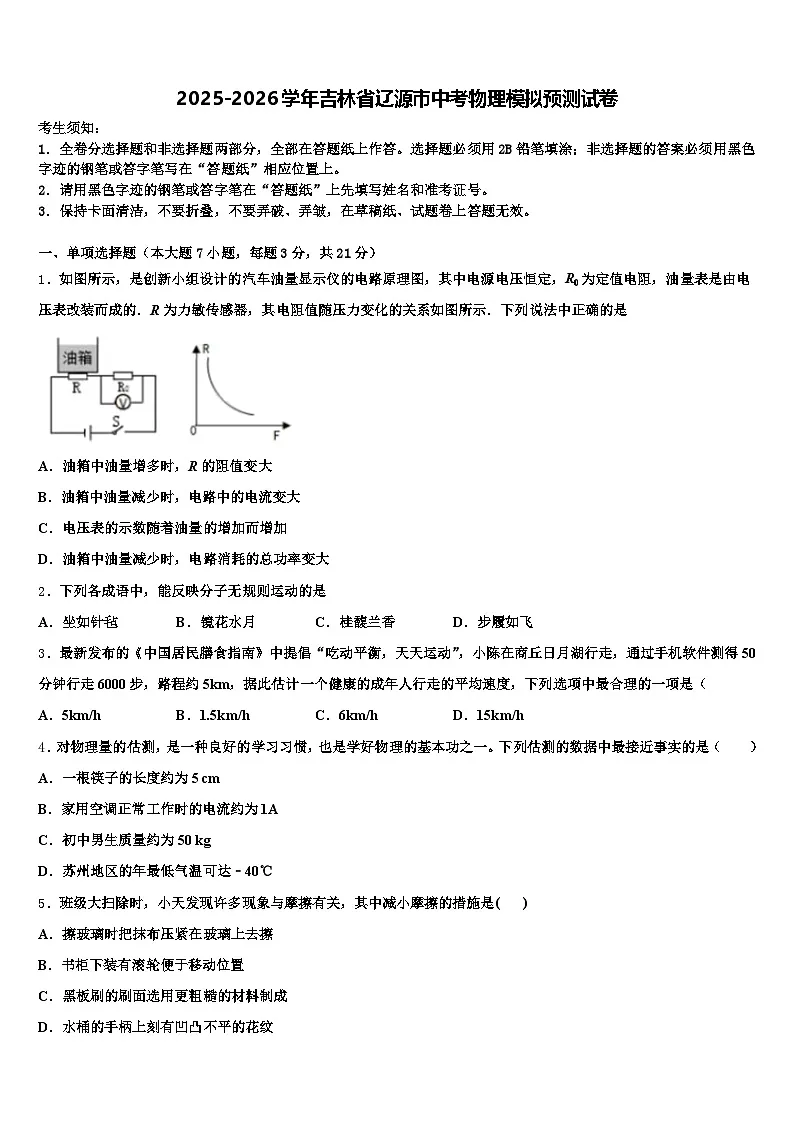

2025-2026学年吉林省辽源市中考物理模拟预测试卷（含答案解析）

这是一份2025-2026学年吉林省辽源市中考物理模拟预测试卷（含答案解析），共20页。试卷主要包含了如图所示，验电器箔片闭合等内容，欢迎下载使用。
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示，是创新小组设计的汽车油量显示仪的电路原理图，其中电源电压恒定，R0为定值电阻，油量表是由电压表改装而成的．R为力敏传感器，其电阻值随压力变化的关系如图所示．下列说法中正确的是
A．油箱中油量增多时，R的阻值变大
B．油箱中油量减少时，电路中的电流变大
C．电压表的示数随着油量的增加而增加
D．油箱中油量减少时，电路消耗的总功率变大
2．下列各成语中，能反映分子无规则运动的是
A．坐如针毡B．镜花水月C．桂馥兰香D．步履如飞
3．最新发布的《中国居民膳食指南》中提倡“吃动平衡，天天运动”，小陈在商丘日月湖行走，通过手机软件测得50分钟行走6000步，路程约5km，据此估计一个健康的成年人行走的平均速度，下列选项中最合理的一项是（
A．5km/hB．1.5km/hC．6km/hD．15km/h
4．对物理量的估测，是一种良好的学习习惯，也是学好物理的基本功之一。下列估测的数据中最接近事实的是（ ）
A．一根筷子的长度约为5 cm
B．家用空调正常工作时的电流约为1A
C．初中男生质量约为50 kg
D．苏州地区的年最低气温可达﹣40℃
5．班级大扫除时，小天发现许多现象与摩擦有关，其中减小摩擦的措施是( )
A．擦玻璃时把抹布压紧在玻璃上去擦
B．书柜下装有滚轮便于移动位置
C．黑板刷的刷面选用更粗糙的材料制成
D．水桶的手柄上刻有凹凸不平的花纹

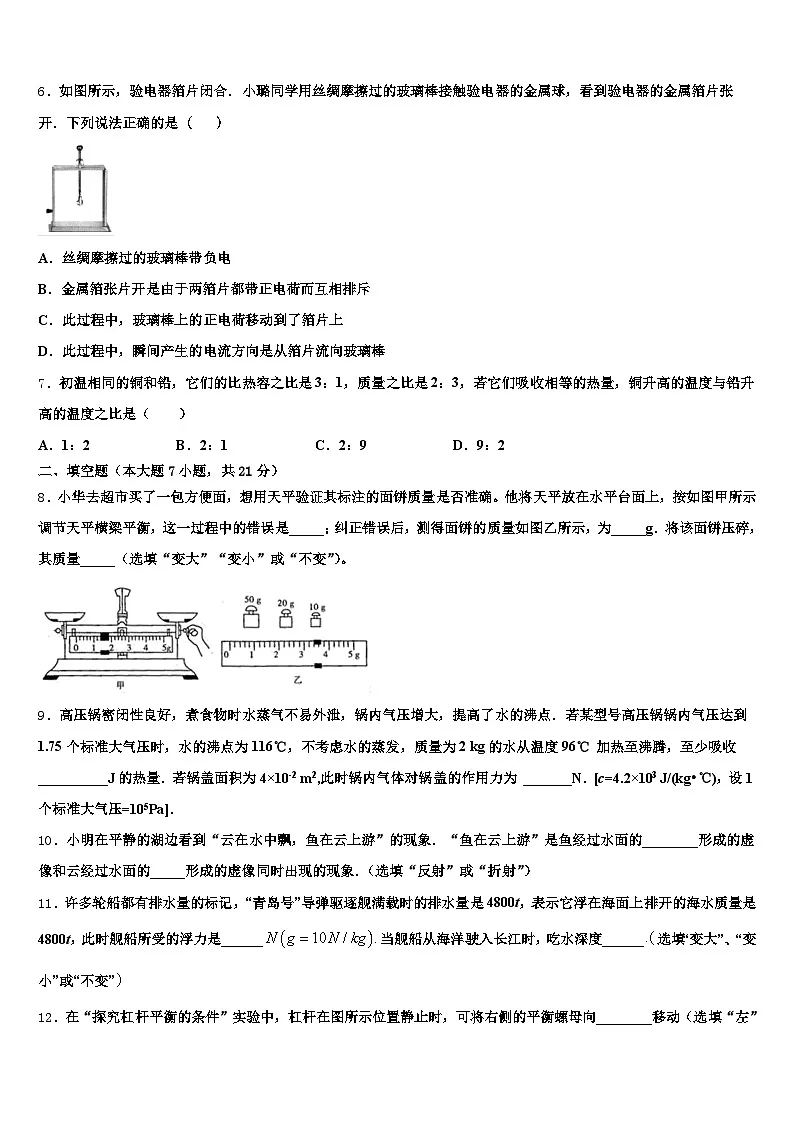

6．如图所示，验电器箔片闭合．小璐同学用丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔片张开．下列说法正确的是（ ）
A．丝绸摩擦过的玻璃棒带负电
B．金属箔张片开是由于两箔片都带正电荷而互相排斥
C．此过程中，玻璃棒上的正电荷移动到了箔片上
D．此过程中，瞬间产生的电流方向是从箔片流向玻璃棒
7．初温相同的铜和铅，它们的比热容之比是3：1，质量之比是2：3，若它们吸收相等的热量，铜升高的温度与铅升高的温度之比是（ ）
A．1：2B．2：1C．2：9D．9：2
二、填空题（本大题7小题，共21分）
8．小华去超市买了一包方便面，想用天平验证其标注的面饼质量是否准确。他将天平放在水平台面上，按如图甲所示调节天平横梁平衡，这一过程中的错误是_____；纠正错误后，测得面饼的质量如图乙所示，为_____g．将该面饼压碎，其质量_____（选填“变大”“变小”或“不变”）。
9．高压锅密闭性良好，煮食物时水蒸气不易外泄，锅内气压增大，提髙了水的沸点．若某型号高压锅锅内气压达到1.75个标准大气压时，水的沸点为116℃，不考虑水的蒸发，质量为2 kg的水从温度96℃ 加热至沸腾，至少吸收__________J的热量．若锅盖面积为4×10-2 m2,此时锅内气体对锅盖的作用力为 _______N．[c=4.2×103 J/(kg•℃)，设1个标准大气压=105Pa]．
10．小明在平静的湖边看到“云在水中飘，鱼在云上游”的现象．“鱼在云上游”是鱼经过水面的________形成的虚像和云经过水面的_____形成的虚像同时出现的现象．（选填“反射”或“折射”）
11．许多轮船都有排水量的标记，“青岛号”导弹驱逐舰满载时的排水量是4800t，表示它浮在海面上排开的海水质量是4800t，此时舰船所受的浮力是______当舰船从海洋驶入长江时，吃水深度______选填“变大”、“变小”或“不变”

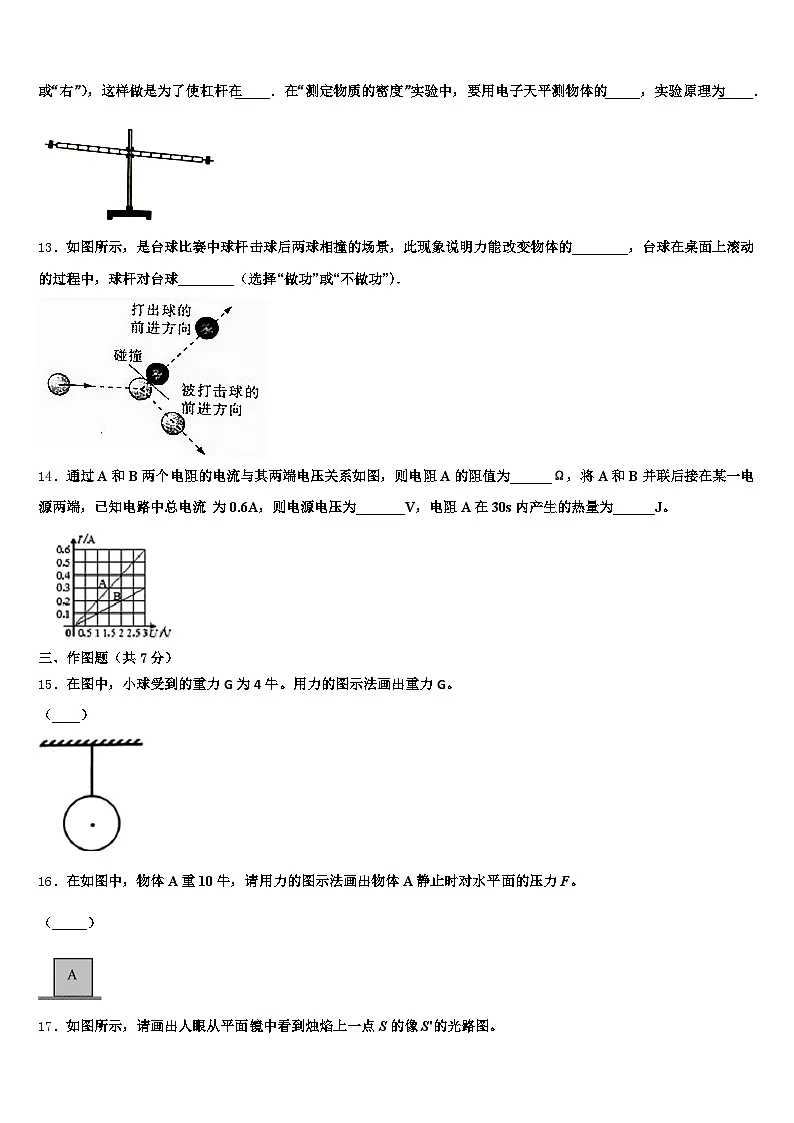

12．在“探究杠杆平衡的条件”实验中，杠杆在图所示位置静止时，可将右侧的平衡螺母向________移动（选填“左”或“右”），这样做是为了使杠杆在_____．在“测定物质的密度”实验中，要用电子天平测物体的_____，实验原理为_____．
13．如图所示，是台球比赛中球杆击球后两球相撞的场景，此现象说明力能改变物体的________，台球在桌面上滚动的过程中，球杆对台球________（选择“做功”或“不做功”）．
14．通过A和B两个电阻的电流与其两端电压关系如图，则电阻A的阻值为______Ω，将A和B并联后接在某一电源两端，已知电路中总电流 为0.6A，则电源电压为_______V，电阻A在30s内产生的热量为______J。
三、作图题（共7分）
15．在图中，小球受到的重力G为4牛。用力的图示法画出重力G。
（____）
16．在如图中，物体A重10牛，请用力的图示法画出物体A静止时对水平面的压力F。
（_____）
17．如图所示，请画出人眼从平面镜中看到烛焰上一点S的像S'的光路图。
（______）
四、实验题（本大题共5小题，共20分）
18．小晋在实验室利用天平（含砝码）、量筒、烧杯和细线等器材，对某种合金和水的密度进行了探究：
（1）小晋首先对该种合金材料制成的不同合金块进行探究。
①将天平放在水平桌面上并将游码归零后，若指针静止时位置如图1A所示，则应将平衡螺母向_____（选填“左”或“右”）端调节；
②图1B是正确测量合金块质量时使用砝码情况和游码的位置，它的质量为_____g；
③图1C是他用量筒测量②中合金块体积的情景，则该合金块的体积是_____cm3；
④通过上述探究，则该合金块的密度是为_____g/cm3。
（2）小晋接着对水进行探究，描绘出质量与体积的关系图线如图1D中甲所示。他分析后发现，由于误将烧杯和水的总质量当成了水的质量，导致图线甲未经过坐标原点。由此推断：水的质量与体积的关系图线应是_____（选填图D中“乙”、“丙”或“丁”）。
（3）小晋还想用“排水集气法”探究空气密度，装置如图2所示。主要的实验步骤如下：
①用电子天平测出打足了气的篮球质量m1；
②测量出集气瓶的内径并算出其内部横截面积S；
③集气瓶装满水，口朝下放在水槽内，带夹导管一端连接篮球的气嘴，另一端放在瓶内，准备排水集气；
④轻轻松开导管夹，让篮球内的空气进入集气瓶，在篮球体积没有明显减小前，停止放气；
⑤测出放气后篮球的质量m2；
⑥调整瓶的高度，使瓶内外水面相平，测量瓶内空气柱的高度h，此时瓶内气压（________）选填“大于”、“等于”或“小于”）瓶外气压，瓶内空气密度等于瓶外空气密度；
⑦利用密度公式算出集气瓶内空气密度。则空气密度的表达式为ρ＝_____。（用所测物理量表示）
19．小明同学在海边游玩时拾到了一大一小两块的鹅卵石（鹅卵石吸水忽略不计）。
小明用天平和量筒测量小块鹅卵石的密度。小明进行了下列实验步骤：
①向量筒中倒进V1=38cm3的水；
②用调节好的天平测出鹅卵石的质量m；
③根据密度的公式，算出鹅卵石的密度ρ；
④将鹅卵石浸没在量筒内的水中，读出鹅卵石和水的总体积V2。
他采用正确的实验步骤顺序为______（填选项前的字母）。如图甲所示，小明在调节天平横梁平衡过程中的操作错误是________。小明纠正错误后，重新调节天平平衡并测量鹅卵石的质量，当天平平衡时右盘砝码和游码如图乙所示，由图丙可知鹅卵石的体积，通过计算鹅卵石的密度为______g/cm3。鹅卵石磨损后，它的密度将______（选填“变大”、“变小”或“不变”）。若小明在图丙中读数时视线俯视，所测得鹅卵石的密度将______（选填“偏大”、“偏小”或“不变”）。为测出无法放入量筒的大鹅卵石的密度，小明设计了如下步骤：
①先用天平测出鹅卵石的质量m；
②在烧杯中放入适量的水如丁图所示，用天平测出总质量m1；
③将鹅卵石浸没在烧杯的水中如图戊所示，并在水面处做一标记后，再将鹅卵石从水中取出；
④向烧杯中加水到标记处如己图所示，再用天平测出此时水和烧杯的总质量m2；
⑤设水的密度为ρ水，鹅卵石密度的表达式：ρ石＝_______。
⑥若步骤③中取出鹅卵石时会带走一些水，小明所测的鹅卵石密度______（选填“大于”、“小于”或“等于”）真实鹅卵石密度
20．小航和小组的同学完成了下面的实验：
如图甲所示：在探究“电流与电压关系”的实验中，滑动变阻器除保护电路外，还有______的作用．在探究“电流和电阻的关系”的实验中，定值电阻R1由5Ω换成10Ω时，接下来滑动变阻器的滑片应向________（选填“左”或“右”）调节；若电源电压为6V，R1的可选最大电阻为20Ω，为保证电阻R1两端的电压为2V，那么滑动变阻器R2阻值应不小于______Ω．他做完实验后，把定值电阻换成小灯泡，又完成了“测量额定电压是2.5V小灯泡电功率”的实验，如图乙所示，他要连接电路时，发现电流表的指针偏向左侧无刻度处，原因可能是___________．解除故障后，正确连接电路，闭合开关，他发现小灯泡过亮，为了完成实验，接下来他的操作是，立即断开开关，把___________；再闭合开关，改变滑动变阻器的阻值，记下各组对应的电压表和电流表的示数，并绘制了如图丙所示图像，根据图像可知小灯泡的额定电流是______；额定功率是____W；灯丝的电阻是_______的(填“变化”或“不变”)．
21．某小组在“观察水的沸腾”实验中：
（1）图（a）中甲、乙、丙三种读温度计的方式正确的是_____；
（2）图（b）安装实验器材时，应按照_____（选填“自上而下”或“自下而上”）的顺序进行；
（3）从实验数据表可以看出，水的沸点是_____℃，由此可以判断此时大气压_____（选填“小于”或“大于”）一个标准大气压。
（4）小明和小红分别用图（b）装置进行实验，正确操作，却得出了如图（c）所示的两个不同的图线，原因可能是_____。
22．用如图所示的器材做“测量小灯泡的电功率”的实验，小灯泡上标有“2.5V”的字样．
请根据实验目的，用笔画线代替导线，将图（甲）所示的实物连接成实验电路．小刘正确连接电路并检查无误后，闭合开关，发现灯泡不亮，立刻要求老师更换灯泡．小刘的做法是欠妥的，正确的做法应该是______．解决了上述问题后，小刘发现灯泡发光了．如果要使灯泡正常发光，小刘应该______．小灯泡正常发光时，电流表的读数如图（乙）所示，则灯泡的额定功率为______W．若电源电压为6V，实验室提供的滑动变阻器有“10Ω 1.5A”和“20Ω 1A”两种规格，则本实验中应选用规格为______的滑动变阻器．
五、计算题（本大题共2小题，共13分）
23．当下有一种流行的平衡车，它的内部其实是一个带多种压力传感器的电动机，外形如图．动力系统的电动机工作时电压U=36V，电流I=2A,电阻R=3Ω．当平衡车以3m/s的速度匀速前进时，求：
电动机机械功率电动机机械效率平衡车受到的阻力．
24．如图所示，电源电压保持不变，小灯泡L标有“6V 3W”的字样，滑动变阻器R1的阻值变化范围为0～24Ω定值电阻R2的阻值为10Ω．（不考虑温度对灯丝电阻的影响）求：
小灯泡L的阻值为多少？当S、S1闭合，S2断开，滑动变阻器的滑片滑到中点时，小灯泡L刚好正常发光，电源电压是多少？当S、S1，S2都闭合，滑动变阻器的滑片滑到a端，此时电路的总功率是多少？
六、综合能力题（本大题共3小题，共18分）
25．请阅读下列材料，回答问题。
地球是我们的家园，它有大气层和磁场，表面的71%被水覆盖，其余部分是陆地，平均密度约为5.52×103千克/米3，全球地表平均温度约为15℃。
地球内部有大量炽热的岩浆。在极大的压力下，岩浆便会从薄弱的地方冲破地壳，喷涌而出，造成火山爆发。剧烈的火山爆发会将大量的温室气体带入大气层，从而对全球气候产生影响。同时作为人类生存和发展的重要物质基础，煤炭、石油、天然气等化石能源的利用也会引起温室气体排放。
根据联合国气候变化专门委员会的评估报告显示能源消费结构与全球温室气体排放量具有相关性（具体见如图）。报告资料还指出1906-2005年全球地表平均温度上升了0.74℃，20世纪后半叶北半球平均温度可能是近1300年中最高的，本世纪气候变化的幅度可能还会增大。
①地球是太阳系中的一颗_______，（选填“恒星”、“行星”或“卫星”）。它的地表平均温度要比火山喷发时岩浆的温度________（选填“高”或“低”）。
②利用上述短文中的数据，能否估算出地球的质量m地球？请说明理由。_______
③根据材料，为了应对全球气候变化，我们可以采取哪些措施？_________________。
26．如图甲所示为自动恒温箱，内部的电路由控制电路和加热电路两部分组成，简化后的电路图如图乙所示．控制电路中的电源两端电压为12V，定值电阻R1的阻值为5kΩ，R2为装在恒温箱内的热敏电阻，工作环境的温度为15℃左右．如图丙所示为R2阻值随温度变化的图象．电压鉴别器接在控制电路的A、B两点间，当热敏电阻R2的阻值发生变化时，A、B间的电压UAB随之发生变化．电压鉴别器可通过内部的电磁继电器控制加热电路中开关S的通断．当UAB小于2V时，鉴别器将使加热电路中开关S闭合，使加热电路的电热丝通电而发热，从而使箱内温度升高；当UAB大于3V时，鉴别器将使开关S断开，停止加热．在分析电路时，可将电压鉴别器内部视为断路．则：
当恒温箱内部的温度为20℃时，通过热敏电阻R2的电流为________ A． 该恒温箱内的温度将保持在怎样的范围是________℃～________℃． 若想使此恒温箱内的最高温度升高到45℃，在鉴别器功能和热敏电阻不变的条件下，可采取怎样的措施：________．
27．物理兴趣小组制作了如图甲所示的测量大气压强装置，其中弹簧的伸长长度（△L）跟所受拉力（F）的关系如图乙所示，注射器的最大刻度为20ml，全部刻度的长度为20cm，电源电压为6V，电阻R0的阻值为5Ω，电阻R是长20cm、阻值20Ω的均匀电阻丝，电压表的量程为0﹣3V．该气压计使用前先将注射器活塞推到顶端排尽注射器内的空气，并用橡皮帽将注射器孔封闭．
当外界大气压为1标准大气压时，将弹簧右端固定在注射器的活塞上，向左拉弹簧另一端使活塞右端滑动到注射器的中部静止，然后将弹簧左端固定在支架上，如图甲所示．若活塞与注射器内壁摩擦忽略不计、注射器内视作真空，此时，弹簧对活塞的拉力F_____活塞受到的大气压力F大气（选填“大于”、“等于”或“小于”），弹簧伸长的长度为_____．（取1标准大气压＝1.0×105Pa）将滑片固定在弹簧右端，调节电阻丝R的位置，使其和滑片接触良好且滑片位于R的中点，当大气压强增加时，电压表的示数_____（选填“增大”、“不变”或“减小”），该装置能测得的最大气压是_____Pa．求：当外界大气压为4×105Pa时，装置中滑动变阻器R消耗的电功率大小__________．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
由图可知，该电路为串联电路，电压表测量定值电阻两端的电压，由图像知道，随着压力增加，R的阻值减小；
AC．当油箱油量增多时，压敏电阻R的阻值变小，由串联电路的特点及欧姆定律知道，此时电路的电流增大，故A错误；又因为R0为定值电阻，由欧姆定律知道，电压表的示数随着油量的增加而增加，故C正确；
BD．油箱中油量减少时，压敏电阻R的阻值变大，电路总电阻变大，所以，此时电路的电流减小，故B错误，又因为电源电压恒定，所以，由P=UI知道，电路消耗的总功率变小，故D错误．
2、C
【解析】
A．“如坐针毡”象坐在扎着针的毡子上，减小受力面积增大压强，形容人心神不定，坐立不安；不合题意；
B．“镜花水月”镜子里的花，水中的月亮，光的反射形成的虚像；比喻虚幻的景象；不合题意；
C．“桂馥兰香”桂、兰：两种散发芳香的花；馥、香：形容气味芳香，花香分子无规则运动形成的．符合题意；
D．“步履如飞”形容人走的快，好像飞一样，属于机械运动；不符合题意．
3、C
【解析】
已知时间和路程，利用速度公式求出平均速度．
【详解】
已知t=50min=h，s=5km．
则小陈行走的速度：
．
故选C；
此题考查速度公式及其应用，是一道较为简单的计算题，难度不大．
4、C
【解析】
A．物理课本的长度约26cm，一根筷子的长度略小于此数值，在25cm左右。故A不符合实际；
B．家用空调额定功率在1100W左右，正常工作时的电流约为I＝＝＝5A。故B不符合实际；
C．成年人的质量在65kg左右，中学生的质量比成年人小一些，在50kg左右。故C符合实际；
D．苏州位于我国南方，最低气温在0℃以上。故D不符合实际。
5、B
【解析】
A．擦玻璃时把抹布压紧在玻璃上去擦，增大压力将增大摩擦力，A错误；
B．书柜下装有滚轮便于移动位置，是变滑动为滚动，减小摩擦，B正确；
CD．均为增大接触面的粗糙程度将增大摩擦，CD错误；故选B.
6、B
【解析】
A．丝绸摩擦过的玻璃棒带正电，故A错误；
B．用丝绸摩擦过的玻璃棒带正电，玻璃棒接触验电器的金属球，使验电器带正电荷，由于两箔片都带正电荷互相排斥而张开，故B正确；
C．玻璃棒带正电，是因为缺少电子，玻璃棒与验电器接触后，验电器两箔片上的电子会转移玻璃棒上，故C错误；
D．因为电流方向与电子定向移动的方向相反，此过程中，瞬间电流的方向从玻璃棒到验电器的箔片，故D错误．
7、A
【解析】
由题知，
m铜:m铅=2:3，c铜:c铅=3:1，
铜和铅吸收的热量：
Q铜:Q铅=1:1，
根据Q吸=cm△t得：
==，
即：
=，
铜和铅升高温度的比值：
=，
故选A．
二、填空题（本大题7小题，共21分）
8、游码未调至零刻度线 83.4 不变
【解析】
在调节天平横梁平衡时，应将游码调到零刻度线，甲图中的错误是：天平调平衡时，游码未调至零刻度线，使用这种天平测出的物体质量将偏大；由图乙知道，面饼的质量是：m＝50g+20g+10g+3.4g＝83.4g；由于质量不随物体形状的改变而改变，所以，将该面饼压碎，面饼只是形状发生改变，但质量不变。
9、1.68×105 7×103.
【解析】
水的沸点是116℃，即水的末温t=116℃，
水吸收的热量： Q吸=cm(t−t0)=4.2×103J/(kg⋅℃)×2kg×(116℃−96℃)=1.68×105J；
锅内气压为1.75个标准大气压,即p=1.75×105Pa，由p=可得，锅内气体对锅盖的作用力： F=pS=1.75×105Pa×4×10−2m2=7×103N．
10、折射 反射
【解析】
“鱼在云上游”是水中的鱼是由于光的折射形成的虚像；“云在水中飘”是因为水中的云属于平面镜成像，云经过水面的反射形成的与物体等大的虚像．
11、 变大
【解析】
此舰满载时所受的浮力F浮=G排=m排g=1800×103kg×10N/kg=1．8×107 N；
因为物体漂浮，所受浮力等于重力，驱逐舰在海洋、长江上都漂浮，自重不变，所以，驱逐舰从海洋驶入长江时，所受的浮力大小不变，即排开水的重力不变，所以排开水的质量不变，即排水量不变，但由于海水的密度大于江水的密度，所以吃水深度将变大。
12、左 水平位置平衡 质量
【解析】
(1)如图，杠杆的左端上翘，平衡螺母向上翘的左端移动；杠杆在水平位置平衡，力臂在杠杆上，便于测量力臂大小，同时消除杠杆自重对杠杆平衡的影响；
“测定物质的密度”实验中，根据公式,要测量物体的密度，需用电子天平测物体的质量．
13、运动状态 不做功
【解析】
力的作用效果是：一是可以改变物体的运动状态，二是可以使物体发生形变．由图中的场景说明力能改变物体的运动状态．做功的两个必要因素是有力作用在物体上，且物体在力的方向上移动一段距离．台球在桌面上滚动的过程中，球杆对台球没有力的作用，故不做功．
14、5 2 24
【解析】
由图象知道，当UA =UB =2V时，IA =0.4A，IA =0.2A，由欧姆定律知道， ， ，将A和B并联后接在某一电源两端，若电路中总电流为0.6A，由乙图知道，此时A的电流是0.4A，B的电流是0.2A，AB两端的电压是2V，即电源的电压是2V；电阻A在30s内产生的热量是：QA =WA =UIA t=2V×0.4A×30s=24J.
三、作图题（共7分）
15、
【解析】
力的大小为4N，取标度为2N，方向竖直向下，作用在小球的重心，如图所示：
16、
【解析】
物体A静止在水平面上时，压力的大小等于重力，方向垂直于接触面向下，作用点在接触面上。选取标度为5N，过压力的作用点沿垂直于接触面向下的方向画一条有向线段，使线段长度为标度的2倍，如图：
17、
【解析】
先作S点关于平面镜的对称点，即像点S′，然后连接像点S′和人的眼睛，可作出反射光线，与镜面的交点为入射点O，再连接SO画上箭头，即为入射光线。如下图：
。
四、实验题（本大题共5小题，共20分）
18、左 34 5 6.8 丙 等于
【解析】
（1）①将天平放在水平桌面上并游码归零后，若指针静止时位置如图1所示，左盘高，则应将平衡螺母向左侧调节；
②标尺的分度值为0.5g，所测合金质量为m＝20g+10g+4g＝34g；
③水的体积为10cm3，水和合金总体积为15cm3，则合金的体积为V＝15cm3﹣10cm3＝5cm3；
④由以上数据可得合金的密度为；
（2）水的密度不变，即其质量与体积的比值不变，对比甲图可知当减去容器质量后水的密度曲线应与甲曲线平行，故应该是丙曲线；
（3）当瓶内外水面相平时，瓶内外气压相等，此时瓶内外空气密度相等；
原来球和气体的总质量为m1，排出空气后，剩余气体与篮球的总质量为m2，则排出空气的质量为m＝m1﹣m2；
排出空气的体积V＝Sh；
则空气的密度为：。
19、②①④③（①②④③） 游码没有放到标尺左端的零刻度线处 2.66 不变 偏小 mρ水/（m2- m1） 等于
【解析】
（一）（1）根据题意知道，测量鹅卵石的密度时，需要分别测量出鹅卵石的体积和质量，然后计算鹅卵石的密度，故实验的步骤是：②①④③或①②④③；
（2）托盘天平使用时，首先要调节横梁平衡，在调节横梁平衡前，要用镊子将游码移到标尺左端的零刻度线处，而在图甲中调节横梁平衡的过程中，游码仍在标尺的中间，没有移到标尺左端的零刻线处；
（3）由图乙知道，标尺的分度值为0.2g，砝码的质量为20g、5g，游砝所对的刻度值为1.6g，则鹅卵石的质量是：m=20g+5g+1.6g=26.6g，根据题意知道，向量筒中倒进V1=38cm3的水，由图丙知道，放入鹅卵石后的总体积为48cm3 ，故石子的体积是：V=25cm3 -38cm3 =10cm3 ，由 知道，鹅卵石的密度是：=2.66 g/cm3；
（4密度是物质的属性，与质量和体积无关，所以鹅卵石磨损后，它的密度将保持不变；
（5）量筒读数时，视线与液面底部相平，若如图丙视线俯视，则读数比实际偏大；由知道，m不变，V偏大，则所测得鹅卵石的密度将偏小。
（二）由②③④知道，与鹅卵石同体积的水的质量是：m′=m2- m1，由知道，此质量的水的体积是： ，即鹅卵石的体积是：，故鹅卵石密度的表达式： ；由于步骤③中取出鹅卵石时会带走一些水，但向烧杯中加水时，仍到标记处，所以没有影响体积的测量，故小明所测的鹅卵石密度等于真实鹅卵石密度。
20、改变定值电阻两端电压 右 40 电流表没有调零 滑动变阻器阻值调到最大值 0.25A 0.625 变化
【解析】
（1）（a）滑动变阻器除保护电路外，还有改变定值电阻两端电压的作用，由于在测电阻时不能只有一组数值就确定电阻的值，需要多测几组数据，最后求平均值来减小误差，所以要靠滑动变阻器来实现；
（b）当定值电阻由小变大时，电压表的示数将变大，接下来滑动变阻器的滑片应向右，调节到电压表示数与原来相等为止；当R1选最大电阻20Ω时，电压为2V，电流为0.01A，此时变阻器分压为6V-2V=4V，所以滑动变阻器R2阻值应不小于4V/0.01A=40Ω；
（2）电流表的指针偏向左侧无刻度处，是因为忘记了调零；闭合开关，他发现小灯泡过亮，是因为电路中的电阻太小了，滑动变阻器的滑片没有在最大值位置，所以应立即断开开关，把滑动变阻器阻值调到最大值；由图丙可知小灯泡的额定电流是0.25A，额定功率是：P=UI=2.5V×0.25A=0.625W，由图示可以看出图像不是一条直线，说明灯丝的电阻是变化．
21、乙 自下而上 98℃ 小 水的质量不同
【解析】
（1）读取温度计示数时，视线与温度计中的液柱上表面相平，不能仰视或俯视，所以正确的是乙；
（2）酒精灯需用外焰加热，所以要放好酒精灯，再固定铁圈的高度，安装实验器材时，应按照自下而上顺序进行；
（3）水在沸腾过程中温度保持不变，由图中数据可知，水温达到98℃后吸热，温度不再升高，说明已经沸腾，沸点为98℃；如果水的沸点低于100℃是由于当地的大气压小于1标准大气压造成的；
（4）小明和小红分别利用图（b）装置同时进行实验，正确操作，却得出了如图（c）所示的两个不同的图线，初温相同，沸腾时间不同，原因可能是水的质量不同。
22、 调节滑动变阻器 调节滑动变阻器，使小灯泡两端电压(电压表示数)为2.5V 0.8 “20Ω1A”
【解析】
（1）首先画出电路图：测量灯泡的功率时，需要电压表与灯泡并联，测灯泡电压．电流表与灯泡串联时测灯泡电流．电源电压高于灯泡额定电压，需要灯泡与滑动变阻器串联来分担电压．开关控制电路的通断，串联在电路中．
按照电路图连接实物图：从电源正极开始，依次串联各元件，电压表并联在灯泡两端．注意电压表、电流表的量程，正负接线柱和连接方式，注意滑动变阻器接线柱选择和连入电路的方式．
（2）连接正确，闭合开关，灯泡不亮，可能是电路电流太小，达不到灯泡发光的程度，可能是短路，可能是断路，先通过移动滑片来判断是什么故障．
（3）灯泡上标有2.5V，表示灯泡正常工作时的电压为2.5V，要使灯泡正常工作，灯泡两端电压为2.5V．
（4）电流表的读数：首先确定使用的量程，然后确定每一个大格和每一个小格代表的示数．
知道额定电压和额定电流，根据P=UI求额定功率．
（5）判断滑动变阻器规则要从电流和电阻上考虑：滑动变阻器允许通过的最大电流大于电路最大电流，滑动变阻器最大阻值稍大于电路需要的滑动变阻器电阻．
【详解】
(1)首先设计电路图：电压表与灯泡并联，测灯泡电压．电流表与灯泡串联，测灯泡电流．滑动变阻器与灯泡串联，分担电压．开关串联在电路中，控制电路．
按照电路图，从电源正极开始，依次连接开关、滑动变阻器、灯泡、电流表，电压表并联在灯泡两端．灯泡额定电压为2.5V，电压表选择0∼3V.
(2)闭合开关，灯泡不亮，可能是电路电流太小，可能是灯泡短路，可能是灯泡断路，先移动滑动变阻器的滑片，判断是哪种电路故障．
(3)灯泡在2.5V下正常发光，所以使灯泡在2.5V下正常发光，所以调节滑动变阻器的滑片，灯泡两端的电压为2.5V.
(4)电流表使用的0∼0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.32A.
P=UI=2.5V×0.32A=0.8W，
(5)灯泡与滑动变阻器串联，根据串联电路的电压和电流的特点，灯泡正常工作时，滑动变阻器的电压为：U′=U−UL=6V−2.5V=3.5V，此时滑动变阻器的电阻为：R===10.9Ω，
“10Ω1.5A”电阻太小，“20Ω1A”电阻和电流都合适．所以选择“20Ω1A”滑动变阻器．
故答案为(1)如图所示；(2)调节滑动变阻器；(3)调节滑动变阻器，使小灯泡两端电压(电压表示数)为2.5V；(4)0.8；(5)“20Ω1A”．
五、计算题（本大题共2小题，共13分）
23、（1） 60W（2）83.3%（3）20N
【解析】
（1）电动机的总功率：P=UI=36V×2A=72W，电动机产生热量的功率P消耗=I2R=(2A)2×3Ω=12W，电动机的机械功率：P机械=P-P消耗=72W-12W=60W；
（2）电动机的机械效率：η=×100%=×100%=×100%=×100%=83.3%；
（3）根据P====Fv得平衡车的动力：F===20N，平衡车匀速行驶时受到的阻力和动力是一对平衡力，所以平衡车受到的阻力：f=F=20N．
24、（1）12Ω； (2)12V；（3）14.4W
【解析】
(1)由P＝可得，灯泡的电阻：RL＝＝12Ω；
（2）当S、S1闭合，S2断开，滑动变阻器的滑片滑到中点时，小灯泡L与R1串联，灯泡刚好正常发光，此时电路中的电流I＝＝0.5A,滑动变阻器两端的电压＝6V,所以电源电压U＝6V+6V＝12V;
(3)当S、S1和S2都闭合,滑动变阻器的滑片滑到a端时,灯泡与电阻R2并联，电流表测干路电流，因并联电路中各支路两端的电压相等，电源电压远大于灯泡正常发光时的电压灯泡会被烧毁，则电路中只剩R2此时电路的总功率是P＝＝14.4W
点睛：（1）知道灯泡的额定电压和额定功率，根据P＝求出灯泡的电阻；（2）当S、S1闭合，S2断开，滑动变阻器的滑片滑到中点时，小灯泡L与R1串联，灯泡刚好正常发光，可求出此时电路中的电流，进而求出滑动变阻器两端的电,即可求出电源电压(2)当S、S1和S2都闭合,滑动变阻器的滑片滑到a端时,灯泡与电阻R2并联，电流表测干路电流，因并联电路中各支路两端的电压相等，电源电压远大于灯泡正常发光时的电压灯泡会被烧毁，则电路中只剩R2此时电路的总功率
六、综合能力题（本大题共3小题，共18分）
25、行星 低 不能，因为没有地球体积的数据，所以无法用m＝ρV估算地球的质量 开发无污染新能源、提高能源的效能、减少二氧化碳气体排放、植树造林等
【解析】
①太阳系由太阳和八大行星组成，地球是其中一个行星；由短文知道，地球内部的地核内由高温的岩浆组成，其喷发后的温度依然很高，所以，地球的地表平均温度要比火山喷发时岩浆的温度低；
②由短文知道，地球的平均密度约为5.52×103千克/米3，所以，如果再能得到它的体积，可由公式m=ρV估算它的质量，但短文中没有给出地球体积相关的数据，所以，不能估测出地球的质量；
③由图知道，化石能源的消耗产生大量的二氧化碳，这是造成全球气侯变暖的主要原因之一。所以为了应对全球气候变化，可采取的措施是：开发无污染新能源、提高能源的效能、减少二氧化碳气体排放、植树造林等。
26、4×10﹣4 20 35 减小定值电阻R1的阻值
【解析】
解：（1）由图乙知，R1与R2串联，
由图象知，当恒温箱内部的温度为20℃时，R2=25kΩ，
此时电路总电阻为R=R1+R2=5kΩ+25kΩ=30kΩ=3×104Ω；
通过热敏电阻R2的电流为：；
（2）当U1=2V时，U2=U﹣U1=12V﹣2V=10V，
由串联电路特点和欧姆定律有：，
所以，,
由图象知，t=20℃；
当U1′=3V时，U2=U﹣U1′=12V﹣3V=9V，
因为，所以
由图象知，t′=35℃；
即该恒温箱的温度将保持在20℃～35℃之间；
（3）由图象知，当恒温箱内温度为45℃时，热敏电阻阻值为10kΩ，
UAB=3V时，加热开关断开，
通过热敏电阻的电流为：；
此时R1的阻值变为．
所以若升高恒温箱内的最高温度，在鉴别器功能和热敏电阻不变的条件下，可以减小定值电阻R1的阻值．
点睛：本题是一道联系实际的电学应用题，考查了串联电路的特点、欧姆定律计算公式及其变形公式的掌握和应用，读懂题目信息，充分利用串联电路特点，是解答此题的关键．
27、等于 1cm 增大 6×105 1.75W
【解析】
解：（1）由题意可知，当活塞处于静止时，其所受的大气压力与弹簧的拉力是一对平衡力，故二者的大小相等；活塞的横截面积：由V=SL得，S===1cm2=1×10﹣4m2，
由公式p=得，F=pS=1.0×105Pa×1×10﹣4m2=10N，读图乙可知，当F=10N时，△L=1cm．（2）由图可知：滑动变阻器与定值定值R0串联，当大气压强增大时，滑片向右滑动，接入电路的阻值变小，电流变大，则定值电阻分压变大，即电压表的示数增大．由于电压表的量程为0～3V．所以电压表示数为3V时，大气压的值最大；此时电路中的电流为：I===0.6A；由I=得：电路中的总电阻为：R总===10Ω，根据串联电路的总电阻等于各电阻之和可得：R滑1=R总﹣R0=10Ω﹣5Ω=5Ω，由于变阻器R是长20cm、阻值20Ω的均匀电阻丝，所以当R滑1=5Ω时连入电路的长度为5cm；根据活塞右端滑动到注射器的中部静止，即连入电路的长度为10cm时弹簧伸长的长度是1cm；可知：连入电路的长度为5cm；弹簧伸长的长度△L1=△L+（s0﹣s1）=1cm+（10cm﹣5cm）=6cm，读图乙可知，当△L1=6cm时，F1=60N，所以此时的大气压p0′=p1===6×105Pa．（3）大气压为4×105Pa时，活塞受到压力F2=p2S=4×105Pa×1×10﹣4m2=40N，由图可知，F2=40N时，弹簧伸长量为△L2=4cm；滑片移动的距离是△s=△L2﹣△L1=3cm，则滑动变阻器连入电路的长度为：s2=s0﹣△s=10cm﹣3cm=7cm；由于变阻器R是长20cm、阻值20Ω的均匀电阻丝，则滑动变阻器阻值为R滑2=7Ω，则电路中电流I2===0.5A，R消耗的功率P2=I22R滑2=（0.5A）2×7Ω=1.75W．
点睛：本题是一个通过电路来测量大气压的装置，能正确读懂装置的原理，并运用相关的公式、原理来进行分析、计算，是解答本题的关键，有一定的难度．
时间/min
0
1
2
3
4
5
6
7
8
……
温度/℃
91
93
95
97
98
98
98
98
98
……
