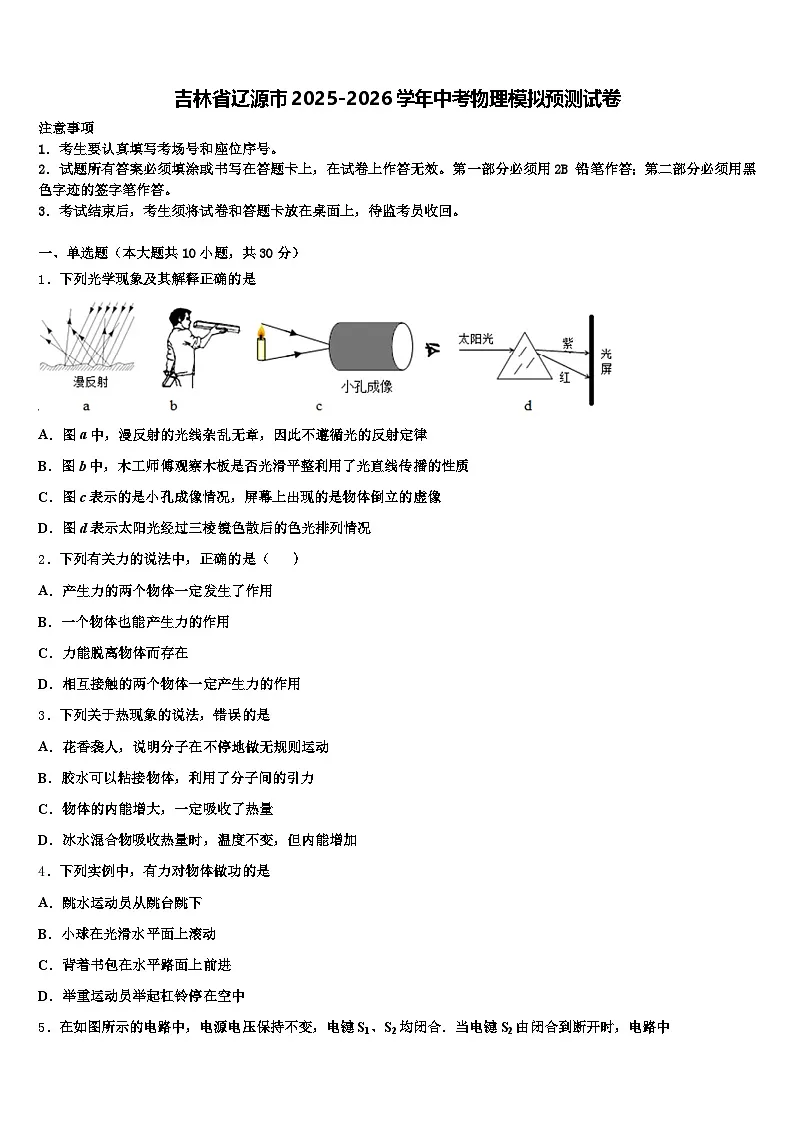

吉林省辽源市2025-2026学年中考物理模拟预测试卷（含答案解析）

这是一份吉林省辽源市2025-2026学年中考物理模拟预测试卷（含答案解析），共18页。试卷主要包含了考生要认真填写考场号和座位序号，下列实例中，有力对物体做功的是等内容，欢迎下载使用。
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、单选题（本大题共10小题，共30分）
1．下列光学现象及其解释正确的是
A．图a中，漫反射的光线杂乱无章，因此不遵循光的反射定律
B．图b中，木工师傅观察木板是否光滑平整利用了光直线传播的性质
C．图c表示的是小孔成像情况，屏幕上出现的是物体倒立的虚像
D．图d表示太阳光经过三棱镜色散后的色光排列情况
2．下列有关力的说法中，正确的是（ ）
A．产生力的两个物体一定发生了作用
B．一个物体也能产生力的作用
C．力能脱离物体而存在
D．相互接触的两个物体一定产生力的作用
3．下列关于热现象的说法，错误的是
A．花香袭人，说明分子在不停地做无规则运动
B．胶水可以粘接物体，利用了分子间的引力
C．物体的内能增大，一定吸收了热量
D．冰水混合物吸收热量时，温度不变，但内能增加
4．下列实例中，有力对物体做功的是
A．跳水运动员从跳台跳下
B．小球在光滑水平面上滚动
C．背着书包在水平路面上前进
D．举重运动员举起杠铃停在空中

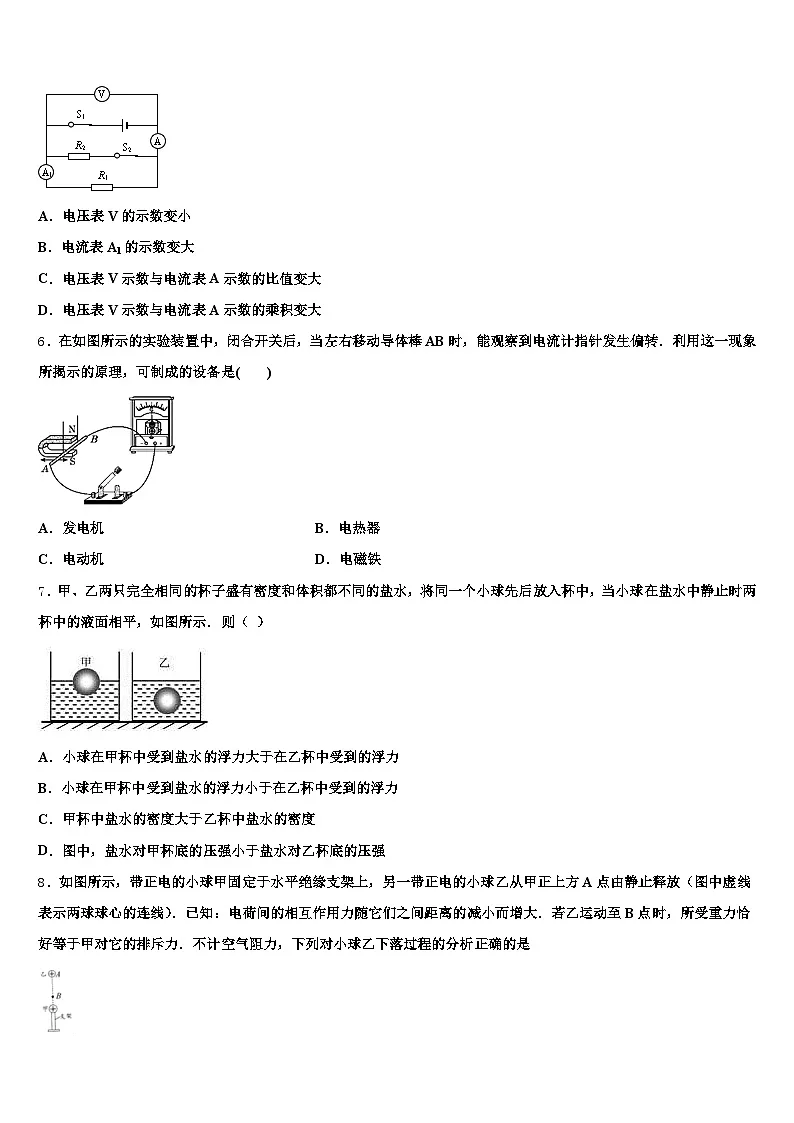

5．在如图所示的电路中，电源电压保持不变，电键S1、S2均闭合．当电键S2由闭合到断开时，电路中
A．电压表V的示数变小
B．电流表A1的示数变大
C．电压表V示数与电流表A示数的比值变大
D．电压表V示数与电流表A示数的乘积变大
6．在如图所示的实验装置中，闭合开关后，当左右移动导体棒AB时，能观察到电流计指针发生偏转．利用这一现象所揭示的原理，可制成的设备是( )
A．发电机B．电热器
C．电动机D．电磁铁
7．甲、乙两只完全相同的杯子盛有密度和体积都不同的盐水，将同一个小球先后放入杯中，当小球在盐水中静止时两杯中的液面相平，如图所示．则（ ）
A．小球在甲杯中受到盐水的浮力大于在乙杯中受到的浮力
B．小球在甲杯中受到盐水的浮力小于在乙杯中受到的浮力
C．甲杯中盐水的密度大于乙杯中盐水的密度
D．图中，盐水对甲杯底的压强小于盐水对乙杯底的压强
8．如图所示，带正电的小球甲固定于水平绝缘支架上，另一带正电的小球乙从甲正上方A点由静止释放（图中虚线表示两球球心的连线）．已知：电荷间的相互作用力随它们之间距离的减小而增大．若乙运动至B点时，所受重力恰好等于甲对它的排斥力．不计空气阻力，下列对小球乙下落过程的分析正确的是
A．到达B点前增加的动能等于减小的重力势能
B．到达B点后它能保持平衡状态
C．从A到B的过程中，它始终受到平衡力作用
D．从A点到B点，重力做的功比排斥力的功多

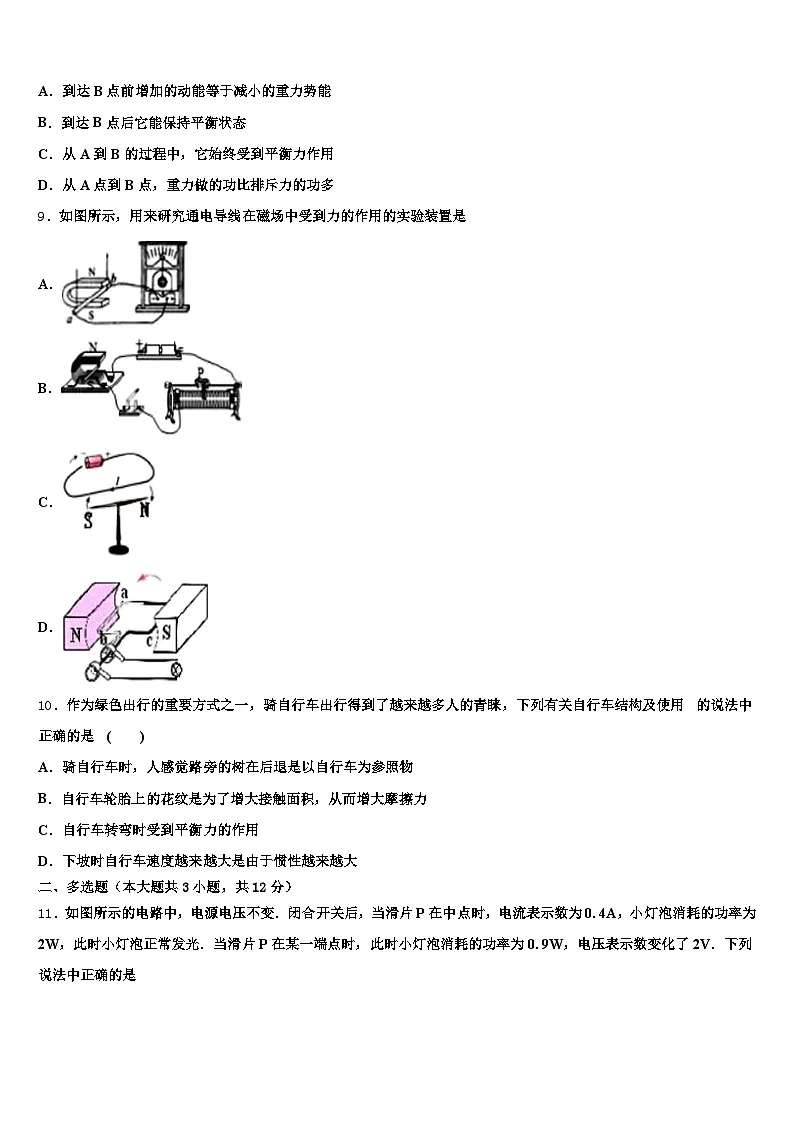

9．如图所示，用来研究通电导线在磁场中受到力的作用的实验装置是
A．
B．
C．
D．
10．作为绿色出行的重要方式之一，骑自行车出行得到了越来越多人的青睐，下列有关自行车结构及使用 的说法中正确的是 ( )
A．骑自行车时，人感觉路旁的树在后退是以自行车为参照物
B．自行车轮胎上的花纹是为了增大接触面积，从而增大摩擦力
C．自行车转弯时受到平衡力的作用
D．下坡时自行车速度越来越大是由于惯性越来越大
二、多选题（本大题共3小题，共12分）
11．如图所示的电路中，电源电压不变．闭合开关后，当滑片P在中点时，电流表示数为0. 4A，小灯泡消耗的功率为2W，此时小灯泡正常发光．当滑片P在某一端点时，此时小灯泡消耗的功率为0. 9W，电压表示数变化了2V．下列说法中正确的是
A．电源电压为9V
B．滑动变阻器的最大阻值为10
C．小灯泡正常发光时的电阻为12. 5
D．滑片P在最右端时，电路消耗的总功率为1. 8W
12．为了减弱噪声，下列措施可行的是（ ）
A．将噪声大的机器换成噪声小的机器
B．在马路两旁植树造林
C．在耳孔中塞入棉花
D．关闭所有声源
13．有人设计了一种太阳能汽车，车上有两个大气囊，气囊从前面的开口处吸入空气，利用太阳能将其加热，加热后的热空气从后面喷出，从而推动汽车前进，如图所示，关于这种汽车，下列说法中正确的是（ ）
A．汽车是将太阳能转化为内能进而转化为机械能的装置
B．汽车主要的能量转化过程和热机的压缩冲程是相同的
C．该汽车是利用“力的作用是相互的”知识使其前进的
D．机械能不能再转化回太阳能说明能量转化具有方向性
三、填空题（本大题共5小题，共10分）
14．一轮船满载时排开水的质量（即轮船的排水量）为，河水的密度为，则轮船满载时受到河水的浮力为_____，轮船满载时排开河水的体积为_____。（已知取）
15．小明家电能表如图所示，他家同时使用的用电器总功率不能超过_____W．将某用电器单独接在该表上工作10min，电能表上的转盘转过300转．该用电器在上述时间内消耗的电能为_____J，它的电功率是_____W．
16．在弹簧测力计下挂一圆柱体，从盛水的烧杯上方某一高度缓慢下降（如图甲所示）．圆柱体浸没后继续下降，直到圆柱体底面与烧杯底部接触为止．如图乙所示是圆柱体下降过程中弹簧测力计读数F随圆柱体下降高度h变化的图像．分析图像可知，圆柱体重力是_____________N；圆柱体浸没在水中时，受到的浮力是_____________Ｎ；圆柱体的密度是_____________g/cm1．
17．两个质量不同的柱形容器、放在水平桌面上，底面积分别为和。现将容器中分别装入密度不同的液体，再将两个完全相同的金属球分别浸没在两液体中，如图所示，此时液体对容器底的压强相等。当取出两容器中的金属球，液体对容器底部压强的变化量分别为、，则______；此时两容器对桌面的压力分别为、，则______。（均选填“＜”、“＞”或“=”）
18．小明的父亲驾车在高速公路上行驶，坐在后排的小明把车厢两侧的窗玻璃打开后发现，轿车的窗帘没有飘向窗内，反而飘向了窗外．这是因为车外空气的流速_____、压强_____．小明的父亲由于某种原因需要在高速路上的右侧临时停车位中停车，小明的父亲提前关闭动力，轿车由于_____仍能继续前进一段路程，最后停在了停车位中．
四、计算题（本大题共3小题，共29分）
19．如图所示，电源两端电压为 12V 并保持不变，电阻 R1 的阻值为 8Ω．当开关 S 闭合时， 电压表示数为 4V．求：
电阻 R2 的阻值；电阻 R1 消耗的电功率 P1．
20．如图所示，将底面积为盛有深度为0.3米水的薄壁轻质圆柱形容器放置在水平桌面上。求：
（1）水的质量。
（2）容器对水平桌面的压强p。
（3）现将甲、乙两个实心均匀光滑小球分别放入该容器中，测得两小球放入容器前后水对容器底部的压强，已知甲、乙两小球的质量以及它们的密度，数据如下表所示，求两小球放入容器前后容器对水平桌面的压强变化量和之差。
21．小华用如图所示的滑轮组拉动货箱，已知货箱的质量为60kg，在F=50N的拉力作用下，货箱以0.1 m/s的速度做匀速直线运动，地面对货箱的滑动摩擦力f为货箱重的0.2倍．求：
货箱的重力是多少？拉力F的功率是多少？货箱运动了1min，克服摩擦所做的功是多少？此滑轮组的机械效率是多少？
五、作图题（本大题共2小题，共4分）
22．根据图中所示的实物连接图，在方框内画出电路图．
23．小磁针放在两通电螺线管之间,静止时处于下图中的位置,请完成螺线管B的绕线,并标出电流的方向．
六、实验探究题（本大题共3小题，共15分）
24．为测量额定电压为2.5V小灯泡的额定功率，小明连接了如图所示的实验电路。
（1）小明检查电路连接正确无误，当用开关“试触”时，发现小灯泡都不发光，电压表、电流表都没有示数，为排除故障，小明拆下电压表，将电压表的正号接线柱接在电源正极，电压表的负号接线柱分别接到A、B、C接线柱时，发现电压表都有示数，当电压表的负号接线柱接到D接线柱时，电压表无示数。此电路只有一处断路，由此可以判断___________出现断路故障。
（2）排除电路故障后继续实验，他调节滑动变阻器的滑片，分别测量三组电压、电流值，算出电功率，如上表所示，为减小实验误差，他将三次功率求平均值=0.62W，于是得出小灯泡的额定功率为0.62W，请你指出小明实验中存在的问题：____________。
25．用焦距为10cm的凸透镜探究“凸透镜成像规律”．
（1）小豪同学将蜡烛、凸透镜、光屏随意固定在光具座上，点燃蜡烛后，沿光具座无论怎样移动光屏，在光屏上始终得不到烛焰的像，原因可能是_____．
（2）重新调整后，将蜡烛、凸透镜固定在光具座上，如图甲所示，移动光屏后得到烛焰清晰、完整的像，该像是倒立_____（选填“放大”或“缩小”）的实像．我们可以从不同角度看到光屏上的像，是因为发生了_____（选填“镜面反射”或“漫反射”）．
（3）接下来保持蜡烛和光屏的位置不动，将凸透镜向蜡烛方向移动，光屏上再次出现了一个倒立
_____（选填“放大”或“缩小”）的清晰实像，与这种成像原理一致的光学仪器是_____（选填“照相机”、“投影仪”或“放大镜”）．
（4）当光屏上出现蜡烛清晰的像时，如果用遮光板挡住透镜的上半部分，我们观察光屏时，将会在光屏上看到_____．
A．蜡烛像的下半部分 B．蜡烛像的上半部分
C．蜡烛完整的像，像的亮度变暗 D．蜡烛完整的像，像的亮度不变
（5）在图甲中，小豪把自己的近视眼镜放在凸透镜和蜡烛之间，发现光屏上的像变得模糊不清，应该向_____（填“靠近”或“远离”）透镜方向移动光屏，可再次得到清晰的像．
（6）某小组实验时对图甲中的装置进行了改进，将蜡烛换成带有“F”形的LED灯、光屏贴上方格纸，如图乙所示，请写出改进后其中一个优点：_____．
26．我们知道滑轮组的机械效率与动滑轮的自重有关，那么用杠杆提升物体时，杠杆的机械效率是否与杠杆的自重有关呢？为了弄清这个问题，小明进行了下面的探究．
（1）小明将一个质量均匀的铁管一端固定，把重为4N的物体挂在铁管的中点，然后用弹簧测力计竖直提起铁管的另一端，使物体上升的距离为4cm，弹簧测力计的示数如图甲所示，此时拉力大小是__________N，弹簧测力计上升的距离是__________cm，此时杠杆的机械效率是__________．
（2）小明将铁管内装满沙子，铁管的两端都密封好，然后又重复了步骤（1）中的实验，拉力大小如图乙所示，此时图乙中杠杆的机械效率是__________．
（3）由以上实验我们可以得出：当杠杆悬挂位置不变，拉力方向不变时，杠杆的机械效率与杠杆的自重__________（选填“有关”或“无关”）．
（4）实际上影响杠杆机械效率大小的还有其他因素，请猜想：杠杆的机械效率还可能与__________（答案合理即可）有关．
参考答案
一、单选题（本大题共10小题，共30分）
1、B
【解析】
（1）一束平行光射到粗糙的物体表面时，反射光不再平行，而是射向各个方向，这种反射叫做漫反射；
（2）光在同一均匀介质中沿直线传播，排直队、瞄准时“三点一线”都是利用了光的直线传播；
（3）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；
（4）太阳光是复色光，是由红、橙、黄、绿、蓝、靛、紫七种单色光复合而成的．
【详解】
A、漫反射和镜面反射都遵循光的反射定律，该选项说法不正确；
B、木工师傅用一只眼睛沿着棱的方向看过去，能看到另一端，就说明木板的棱是直的，这是利用光的直线传播原理，该选项说法正确；
C、小孔成像，是光的直线传播原理形成的，成的是倒立的实像，该选项说法不正确；
D、太阳光通过三棱镜后，被分解成各种颜色的光，在白屏上形成一条彩色的光带，因为这条彩色的光带颜色依次是红、橙、黄、绿、蓝、靛、紫，最上面是红光，最下面的为紫光，该选项说法不正确．
故选B．
2、A
【解析】
A．力是物体对物体的作用，故产生力的两个物体之间一定发生了作用，故A正确。
B．力是物体对物体的作用，力的产生，至少要有两个物体，故B错误。
C．力是物体对物体的作用，力不能脱离物体而单独存在，故C错误。
D．相互接触的物体不一定有力的作用，比如并排放置，不相互挤压的桌子之间没有力的作用，故D错误。
重点是力的概念及其理解，知道力是物体对物体的作用，力不能脱离物体而存在，且一个力产生，最少有两个物体。
3、C
【解析】
A、我们闻到花香，是发生了扩散现象，说明分子在不停地做无规则运动，故A正确，不符合题意；
B、胶水将分子距离缩小到能产生分子间引力的距离，从而将物体粘起来，故B正确，不符合题意；
C、物体的内能增大，温度升高，不一定吸收了热量，也可能是对它做了功，故C错误，符合题意；
D、冰水混合物吸收热量时，质量不变，温度不变，内能增加，故D正确，不符合题意．
4、A
【解析】
做功的两个必要因素：一是作用在物体上的力，二是在力的方向上移动的距离，二者缺一不可，据此分析判断．
【详解】
A．跳水运动员从跳台跳下，受重力的作用，并且在重力的方向移动了距离，重力对人做功，故A符合题意．
B．小球在光滑水平面上滚动，依靠的是小球的惯性，小球水平方向上虽然移动了距离，但是水平方向上没有力的作用，没有力做功，故B不符合题意．
C．背着书包在水平路面上前进，人给书包一个向上的力，书包向上没有移动距离，该力对书包没有做功，故C不符合题意．
D．举重运动员举起杠铃停在空中，有力作用在物体上，但是没有移动距离，该力对杠铃没有做功，故D不符合题意．
故选A．
5、C
【解析】
在如图所示的电路中，电源电压保持不变，开关S1、S2均闭合，电阻R1、R2并联，电压表测并联支路两端的电压，亦即电源电压．电流表A1测R1支路的电流，电流表A测干路的电流．
A．当开关S2由闭合到断开时，电压表示数不变，故A错误．
B．由于并联各支路互不影响，通过电阻R1的电流不变，故B错误．
C D．由于开关S2断开，电流表A的示数变小，所以电压表V示数与电流表A示数的比值变大，电压表V示数与电流表A示数的乘积变小．故C正确，D错误．
答案为C．
6、A
【解析】
试题分析：电流计指针发生偏转是由于有电流通过电流计，这个电流是由于导体运动时切割磁感线产生的，属于电磁感应现象，发电机的原理是电磁感应，故应选A．
【考点定位】电与磁
7、C
【解析】
试题分析：鸡蛋在甲、乙两杯中分别处于漂浮和悬浮状态，根据物体漂浮或悬浮的条件浮力和重力的关系知，物体受到的浮力和重力相等，所以同一个小球在两杯中受到的浮力相等，都等于小球的重力，故A、B错误；根据浮沉条件密度的关系可知：小球漂浮时ρ甲＞ρ球，小球悬浮时ρ乙=ρ球，所以ρ甲＞ρ乙，故C正确；两杯中液面相平根据p=ρgh可知：p甲＞p乙，故D错误．
【考点定位】物体的浮沉条件及其应用、液体压强公式的应用
8、D
【解析】
A.到达B点前，小球乙的重力势能减小，动能变大，由于在下落过程中受到重力和斥力的共同作用，故机械能不守恒，增加的动能不等于减小的重力势能，故A不符合题意；B.到达B点后，重力恰好等于甲对它的排斥力，由于惯性，小球乙会继续向下运动，不能保持平衡状态，故B不符合题意；C.从A到B的过程中，小球乙受到重力和斥力的共同作用，由于斥力不断发生变化，故没有始终受到平衡力作用，故C不符合题意；D.从A点到B点，小球乙受到的重力不变，斥力逐渐变大，在B点时斥力才等于重力，根据功的计算公式可知，从A点到B点，重力做的功比排斥力的功多一些，故D符合题意．故选D．
（1）根据机械能是否守恒分析；（2）根据甲的受力情况分析；（3）根据甲的运动状态分析；（4）根据重力和斥力的大小分析做功的多少．
9、B
【解析】
A．导体与电流表相连，在闭合回路中当导体棒在磁场中运动时，电流表中会产生电流，探究的是电磁感应，故A不符合题意；
B．当开关闭合时，放在磁场中的导体会在磁场力的作用下运动起来，探究的是磁场对电流作用力，故B符合题意；
C．当将通电导体放在小磁针上方时，小磁针会发生偏转，说明通电直导体周围存在磁场，故C不符合题意；
D．这是发电机的原理模型图，当线圈转动时，产生感应电流，说明电磁感应现象，故D不符合题意。
10、A
【解析】
A. 骑自行车时，路旁的树木相对于自行车位置不断变化，如果以自行车为参照物，骑自行车的人看到树木不断后退，故A正确；
B. 自行车轮胎表面做得凹凸不平是为了接触面的粗糙程度从而增大摩擦的，而不是增大接触面积，增大摩擦力，故B错误；
C. 自行车转弯时运动方向在变化，所以运动状态在变化，因此受到的是非平衡力的作用，故C错误；
D. 下坡时自行车速度越来越大是因为动能增大，而不是由于惯性越来越大，故D错误．
二、多选题（本大题共3小题，共12分）
11、AC
【解析】
由电路图可知，灯泡与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路中的电流．当滑片P在中点时，电流表示数为0.4A，小灯泡的功率为2W，灯泡正常发光，根据P=UI得 则灯泡两端电压为5V，根据可知小灯泡正常发光时的电阻为12.5Ω，C选项正确；当滑片P在某一端点时，此时小灯泡消耗的功率为0. 9W，电功率减小了，故可以判断电压表示数变化了2V，也就是电压表减小了2V，同时可以得出滑动变阻器移到了最右端，原来灯泡两端电压为5V，减小了2V，此时灯泡两端电压为5V-2V=3V，根据P=UI，可计算出此时电流为0.3A，因串联电路中总电压等于各分电压之和，可得，电源的电压：U= 3V+0.3A×R滑-----------①，当滑片P移到中点时，灯泡两端的电压UL′=5V，因串联电路中各处的电流相等，所以，此时电路中的电流为0.4A，电源的电压：U=5V+0.4A×-----------②，解得：R滑=20Ω，故B错误；电源的电压U= 3V+0.3A×20Ω=9V，故A正确；滑片P在最右端时，电路消耗的总功率为：P=UI=9V×0.3A=2.7W，故D错误．
12、ABC
【解析】
A．更换机器，可以在声源处减弱，措施可行，符合题意．
B．植树造林可以在传播过程中减弱，措施可行，符合题意．
C．人耳处塞棉花，可以在接收处减弱，措施可行，符合题意．
D．关闭声源可以在声源处减弱，但关闭所有的声源操作难度大，不现实，措施不可行，不符合题意．
故选ABC．
本题主要考查学生对：噪声的防治途径的了解和掌握，是一道基础题，对于此类联系生活实际的题目，也是中考的考点，需要重点掌握．
13、ACD
【解析】
A、太阳能汽车工作时，太阳能转化为气囊中空气的内能，热空气从后面喷出对外做功推动汽车前进，将内能转化为机械能，故A正确；
B、太阳能汽车主要的能量转化过程是内能转化为汽车的机械能；热机的压缩冲程活塞向上运动，活塞对燃料混合物做功，使得燃料混合物的内能增大，温度升高，因此是将机械能转化为内能，故B错误；
C、太阳能汽车前进时，热空气从后面喷出，对周围的空气施加向后的力，由于力的作用是相互的，周围的空气对汽车产生向前的推动力，故C正确；
D、由于能量转化和转移具有方向性，太阳能可以转化为机械能，而机械能不能再转化回太阳能，故D正确。
三、填空题（本大题共5小题，共10分）
14、
【解析】
由阿基米德原理可知，轮船满载时受到的浮力
。
轮船满载时排开河水的体积为
。
15、2200 3.6×105 600
【解析】
[1]图中电能表的使用电压为220V，允许通过的最大电流为10A，由P=UI可知同时使用的用电器总功率不能超过
220V×10A=2200W;
[2]电能表上3000r/kw·h表示电路中用电器每消耗1kW·h的电能，电能表的表盘转过3000转，则当电能表上的转盘转过300转时．该用电器消耗的电能为
0.1kW·h=3.6×105J；
[3]此过程所用时间为10min=600s，所以用电器的功率
P=W/t=3.6×105J/600S=600W.
16、12 8 1.5
【解析】
由乙图可看出，在0-1cm过程中，弹簧测力计示数最大，且不变，说明此过程中物体在空中下降，则弹簧测力计示数为物体的重力，所以物体重力G=12N；在1-7cm过程中，弹簧测力计示数在变小，说明物体从1cm高位置开始浸入水中，且浸入水中的体积越来越大，所受到的浮力越来越大；在7-9cm过程中，弹簧测力计示数不变，说明物体在7cm高位置完全浸没在水中，所以继续下降浮力大小不变．此时弹簧测力计示数为F示=4N，则物体浸没在水中受到的浮力F浮=G-F示=12N-4N=8N；物体重力G=12N，则物体质量为m===1.2kg．物体浸没在水中受到的浮力为F浮=8N，则物体的体积V=V排===8×10-4m1．所以物体的密度为ρ===1.5×101kg/m1=1.5g/cm1．
17、＞ ＜
【解析】
根据题图可知，此题考查液体压强的计算公式的应用和分析，知道取出球后容器底部所受的压强恰好是原来压强与减小压强之差的关系是解决该题的关键。
【详解】
由题意知，柱形容器内分别盛有不同的液体A、B，两个完全相同的金属球分别浸没在A、B液体中，此时，液体对容器底的压强相等，即pA＝p B；
由图知hA＜h B，根据p＝ρgh可知，ρA＞ρB；
取出金属球后，减小了相同的体积，由于A的底面积小，所以根据可知△hA＞△h B（即液体A的液面降低得多），
根据液体压强公式△p＝ρg△h可知，压强的变化量△pA＞△p B；
已知金属球浸没在A、B液体中时，pA＝p B；
取出金属球后，容器底部所受液体的压强pA′＝pA﹣△pA＜pB﹣△pB＝pB′，
由图知SA＜SB，由F＝pS可得，两个容器中液体对容器底部的压力FA′＜FB′，
又因为柱形容器的质量不同，GA容＜GB容，
容器内部液体的重力GA＝FA′，GB＝FB′，
则两个容器对桌面的压力关系为：FA＝GA+ GA容＜GB+ GB容= FB。
18、大 小 惯性
【解析】
由于汽车行驶时，车外的空气流速大、压强小；车内的空气流速小、压强大，车内的气压大于车外的气压，所以，压强差就把窗帘压向车外；小明的父亲提前关闭动力，是因为汽车具有惯性，要保持原来的运动状态，所以仍能前进一段路程，然后到达停车位置．
四、计算题（本大题共3小题，共29分）
19、（1）．（2）．
【解析】
1）根据串联电路的特点，求R2两端电压，由R=求解；
（2）由P=UI可求电阻R1消耗的电功率P1．
【详解】
(1)由图可知,R1与R2串联,电压表测R2两端电压U2=4V，R1两端电压：U1=U−U2=12V−4V=8V，通过R1的电流：I1===1A，串联电路中电流处处相等：I2=I1=1A，
R2的电阻：R2===4Ω；
(2)电阻R1消耗的电功率：P1=U1I1=8V×1A=8W．
答：(1)电阻R2的阻值为4Ω；
(2)电阻R1消耗的电功率P1是8W．
20、（1）3kg；（2）2940Pa；（3）0
【解析】
（1）水的体积V水=S容h水=1×10-2m2×0.3m=3×10-3m3，
水的质量：m水=ρ水V水=1×103kg/m 3×3×10-3m3=3kg；
（2）水的重力G水=m水g=3kg×9.8N/kg=29.4N，
薄壁轻质圆柱形容器，它的重力为零，
容器对水平桌面的压强；
（3）由表中数据可知，甲小球的体积V甲===4×10-4m3，
甲小球放入后，水对容器底压强的增加量Δp1=3332Pa-2940Pa=392Pa，
水升高的高度Δh1===0.04m，
水升高的体积：ΔV1=SΔh1=1×10-2m2×0.04m=4×10-4m3，
因为V甲=ΔV1=4×10-4m3，甲小球浸没水中，
甲小球的重力G甲=m甲g=ρ甲V甲g=2.5×103kg/m3×4×10-4m3×9.8N/kg=9.8N，
小球放入容器前后容器对水平桌面的压强变化量Δp甲====980Pa；
乙小球的体积V乙===1×10-3m3，
乙小球放入后，水对容器底压强的增加量Δp2=3430Pa-2940Pa=490Pa，
水升高的高度Δh2===0.05m，
水升高的体积：ΔV2=SΔh2=1×10-2m2×0.05m=5×10-4m3，
因为V乙＞V2，有部分水溢出，溢出水的体积：V溢= V乙-V2=1×10-3m3-5×10-4m3=5×10-4m3，
溢出水的质量：m溢=ρ水V溢=1×103kg/m3×5×10-4m3=0.5kg，
溢出水的重力：G溢= m溢g=0.5kg×9.8N/kg=4.9N，
乙小球的重力：G乙=m乙g=1.5kg×9.8N/kg=14.7N，
乙小球放入容器前后容器对水平桌面的压强变化量Δp乙====980Pa；
两小球放入容器前后容器对水平桌面的压强变化量之差:Δp甲-Δp乙=980Pa-980Pa=0Pa。
答：（1）水的质量是3kg。
（2）容器对水平桌面的压强是2940Pa。
（3）两小球放入容器前后容器对水平桌面的压强变化量之差为0。
21、（1）600N ，（2）15W ， （3）720J ，（4）80％．
【解析】
（1）货箱的重力：
（2）由图可知，滑轮组的绳子股数，所以绳子的速度：
拉力F的功率：
(3)货箱运动了1min，运动距离：；
地面对货箱的滑动摩擦力为货箱重力的0.2倍，所以：，
由公可知，货箱克服摩擦力做功：
（4）由于货箱做匀速直线运动，所以它受到的拉力等于摩擦力，故绳拉动货箱做的功等于货箱克服摩擦力做的功，即；
绳子移动的距离：
所以总功：，
所以此滑轮组的机械功率：
五、作图题（本大题共2小题，共4分）
22、
【解析】
从正极开始连接，电流分流后，一支一次流开关S1、灯泡L；另一支经电阻R；电流汇合后再流经干路中的开关S2回到负极；如图：
23、
【解析】
小磁针的S极靠近了螺线管A的右端，根据磁极间的相互作用规律可知，螺线管A的右端为N极，左端为S极．同理可以确定螺线管B的左端为S极，右端为N极．根据螺线管A的磁极，结合其线圈绕向，利用安培定则可以确定螺线管中的电流方向是从螺线管的左端流入，右端流出．再结合螺线管B的磁极，利用安培定则可以确定螺线管B的线圈绕向．
六、实验探究题（本大题共3小题，共15分）
24、CD段导线 第一次和第三次实验数据不是额定功率，故不能和第二次数据求平均值
【解析】
（1）由图以及检查方法可知，电压表的负号接线柱分别接到A、B、C接线柱时，发现电压表都有示数，说明从A到C这段是通路，当电压表的负号接线柱接到D接线柱时，电压表无示数，说明CD导线断路；
（2）小灯泡的额定功率是指在额定电压下的功率，不能采用不同电压下的功率求平均值的方法来确定额定功率，实验中第一次和第三次的电压不是额定电压，得出的功率不是额定功率，不能和第二次一起求平均值。
25、烛焰中心、凸透镜光心、光屏中心不在同一高度 缩小 漫反射 放大 投影仪 C 远离 实验现象更明显、便于观察、减少了污染
【解析】
（1）在做凸透镜成像规律的实验时，首先要调整三者的中心在同一高度上，这样做的目的就是为了保证使烛焰的像能够成在光屏上，所以当调整光屏的位置始终光屏上没有像时，首先要想到这种可能．
（2）此时物距为50cm-20cm=30cm，而焦距为10cm，物距大于2倍焦距，所以成的像是倒立、缩小的实像；我们可以从不同角度看到光屏上的像，是因为发生了漫反射；
（3）保持蜡烛和光屏的位置不动，将凸透镜向蜡烛的方向移动，物距小于像距，成倒立、放大的实像．投影仪利用此原理．
（4）如果用遮光板挡住透镜的上半部分，下半部分仍能会聚光线成完整的像，但由于会聚的光线比原来减少，所以像比原来变暗．故选C；
（5）近视眼镜是凹透镜，它对光线有发散作用，所以在蜡烛和凸透镜之间放上凹透镜后，蜡烛在凸透镜后面成的像将远离凸透镜，为了使像再成在光屏上，所以要将光屏向右移动，远离凸透镜．
（6）蜡烛换成LED灯的优点：实验现象更明显、便于观察、减少了污染等．
此题是探究凸透镜成像的实验，考查了学生对实验操作的要求．一定要注意实验前的调整工作．为使像成在光屏的中央，应使凸透镜、烛焰、光屏的中心大致在同一高度处．凸透镜的主光轴永远随着凸透镜的上下移动而移动，对于烛焰在凸透镜主光轴的哪个位置，画图说明很容易理解．
26、2.5 8 80% 62.5% 有关 提升物体的重力
【解析】
（1）图中测力计分度值为0.1N，测力计的示数为2.5N，物体悬挂的位置在杠杆中点，弹簧测力计在另一端，以O为支点，根据几何关系可知，当物体上升4cm时，弹簧测力计上高度为物体上升高度的一倍，即为8cm；滑轮组的机械效率：
（2）图中测力计分度值为0.1N，测力计的示数为3.2N，所以其机械效率为：
（3）对比（1）（2）可知，当杠杆自重发生改变时，其它变量不变时，其滑轮组机械效率发生改变，所以杠杆的机械效率与杠杆的自重有关；
（4）杠杆的机械效率可能与所提升物体的重力有关或O点与杠杆之间的摩擦有关．
小球
放入前压强(帕)
放入后压强（帕）
质量(千克)
密度(千克/立方米)
甲
2940
3332
1.0
2500
乙
2940
3430
1.5
1500
U/V
1.3
2.5
3
I/A
0.20
0.28
0.3
P/W
0.26
0.7
0.9
