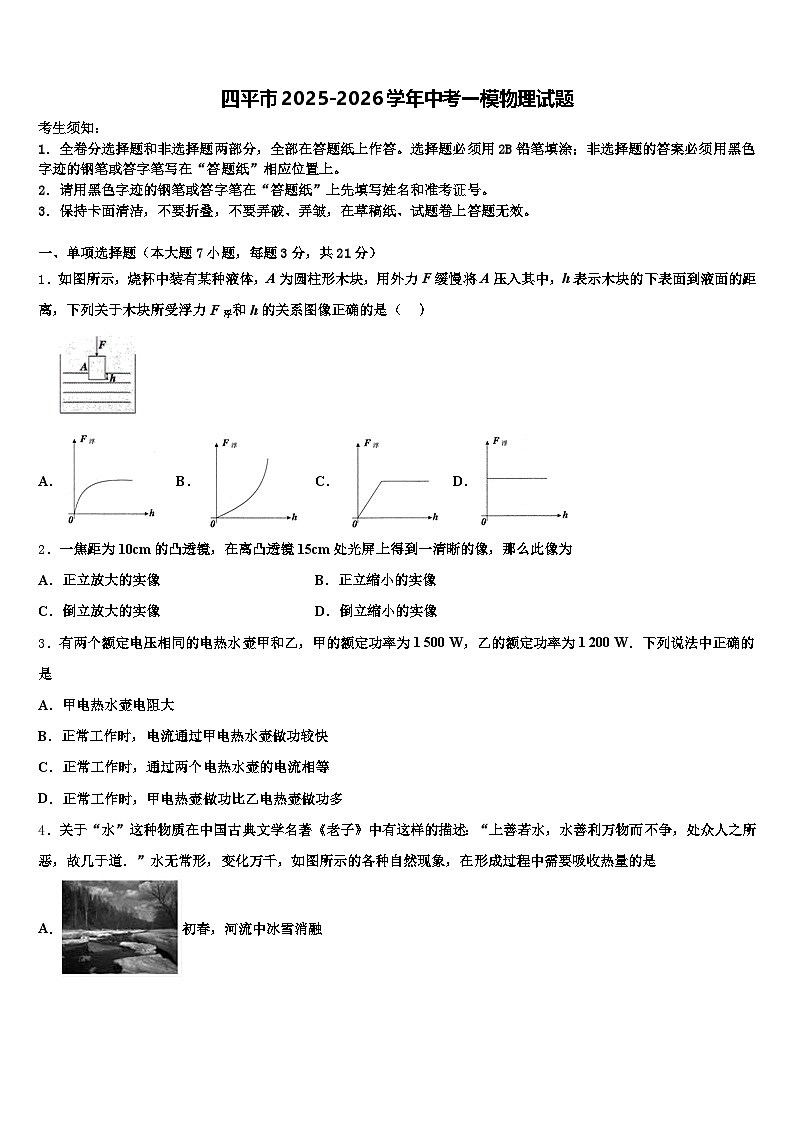

四平市2025-2026学年中考一模物理试题（含答案解析）

这是一份四平市2025-2026学年中考一模物理试题（含答案解析），共20页。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示，烧杯中装有某种液体，A为圆柱形木块，用外力F缓慢将A压入其中，h表示木块的下表面到液面的距离，下列关于木块所受浮力F浮和h的关系图像正确的是（ ）
A．B．C．D．
2．一焦距为10cm的凸透镜，在离凸透镜15cm处光屏上得到一清晰的像，那么此像为
A．正立放大的实像B．正立缩小的实像
C．倒立放大的实像D．倒立缩小的实像
3．有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1 500 W，乙的额定功率为1 200 W．下列说法中正确的是
A．甲电热水壶电阻大
B．正常工作时，电流通过甲电热水壶做功较快
C．正常工作时，通过两个电热水壶的电流相等
D．正常工作时，甲电热壶做功比乙电热壶做功多
4．关于“水”这种物质在中国古典文学名著《老子》中有这样的描述：“上善若水，水善利万物而不争，处众人之所恶，故几于道．”水无常形，变化万千，如图所示的各种自然现象，在形成过程中需要吸收热量的是
A．初春，河流中冰雪消融

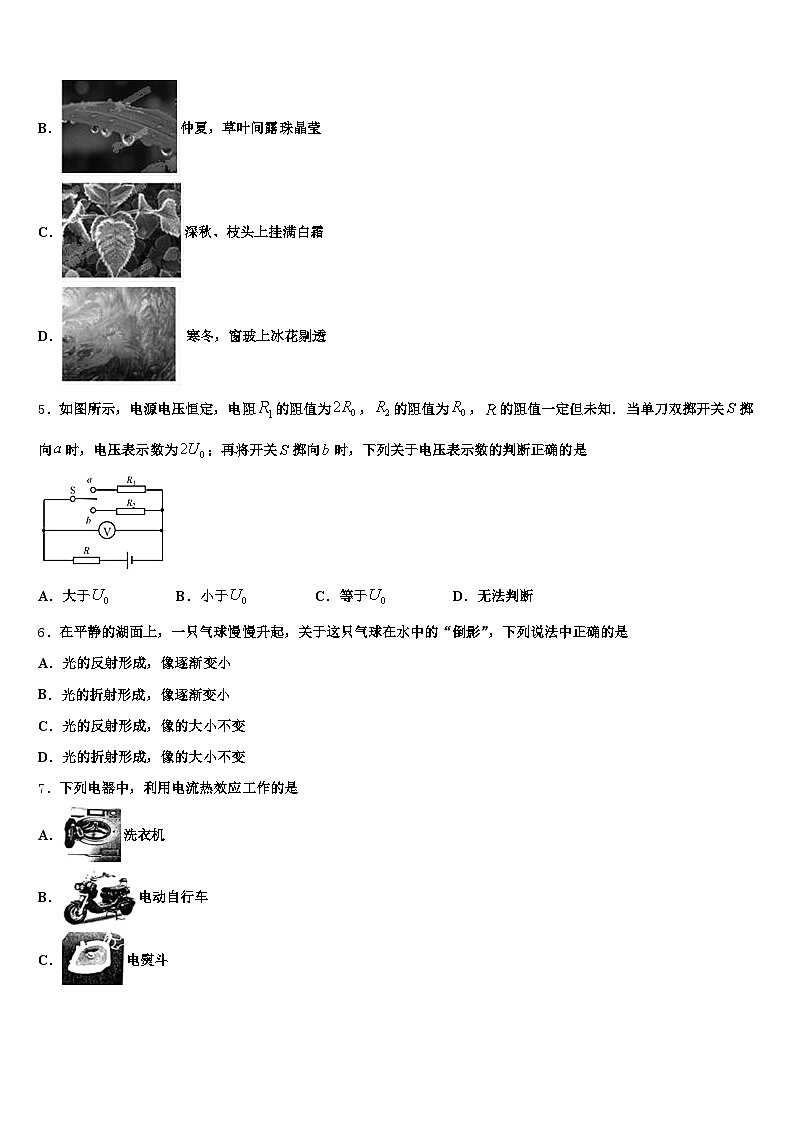

B．仲夏，草叶间露珠晶莹
C．深秋、枝头上挂满白霜
D． 寒冬，窗玻上冰花剔透
5．如图所示，电源电压恒定，电阻的阻值为，的阻值为，的阻值一定但未知．当单刀双掷开关掷向时，电压表示数为；再将开关掷向时，下列关于电压表示数的判断正确的是
A．大于B．小于C．等于D．无法判断
6．在平静的湖面上，一只气球慢慢升起，关于这只气球在水中的“倒影”，下列说法中正确的是
A．光的反射形成，像逐渐变小
B．光的折射形成，像逐渐变小
C．光的反射形成，像的大小不变
D．光的折射形成，像的大小不变
7．下列电器中，利用电流热效应工作的是
A．洗衣机
B．电动自行车
C．电熨斗
D． 电冰箱
二、填空题（本大题7小题，共21分）

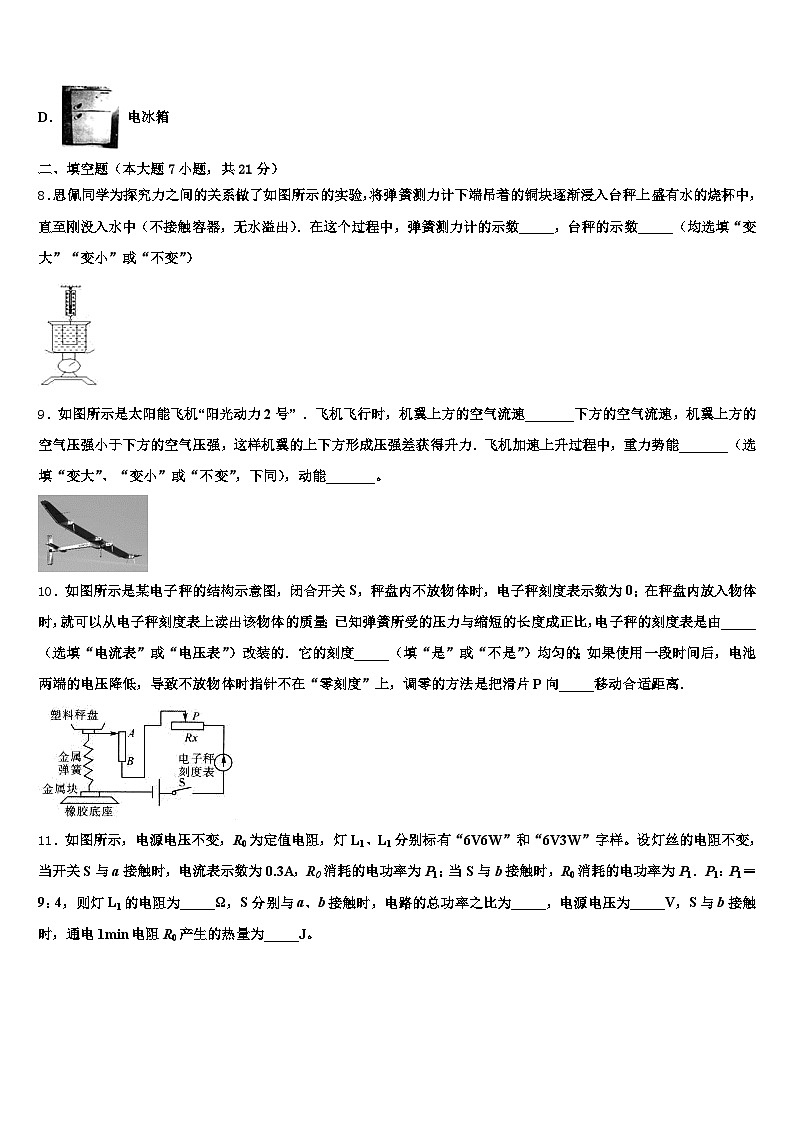

8．思佩同学为探究力之间的关系做了如图所示的实验，将弹簧测力计下端吊着的铜块逐渐浸入台秤上盛有水的烧杯中，直至刚没入水中（不接触容器，无水溢出）．在这个过程中，弹簧测力计的示数_____，台秤的示数_____（均选填“变大”“变小”或“不变”）
9．如图所示是太阳能飞机“阳光动力2号” ．飞机飞行时，机翼上方的空气流速_______下方的空气流速，机翼上方的空气压强小于下方的空气压强，这样机翼的上下方形成压强差获得升力．飞机加速上升过程中，重力势能_______（选填“变大”、“变小”或“不变”，下同），动能_______。
10．如图所示是某电子秤的结构示意图，闭合开关S，秤盘内不放物体时，电子秤刻度表示数为0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的质量；已知弹簧所受的压力与缩短的长度成正比，电子秤的刻度表是由_____（选填“电流表”或“电压表”）改装的．它的刻度_____（填“是”或“不是”）均匀的；如果使用一段时间后，电池两端的电压降低，导致不放物体时指针不在“零刻度”上，调零的方法是把滑片P向_____移动合适距离．
11．如图所示，电源电压不变，R0为定值电阻，灯L1、L1分别标有“6V6W”和“6V3W”字样。设灯丝的电阻不变，当开关S与a接触时，电流表示数为0.3A，R0消耗的电功率为P1；当S与b接触时，R0消耗的电功率为P1．P1：P1＝9：4，则灯L1的电阻为_____Ω，S分别与a、b接触时，电路的总功率之比为_____，电源电压为_____V，S与b接触时，通电1min电阻R0产生的热量为_____J。
12．如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则滑动变阻器最大阻值为_____Ω，电源电压为_______V。
13．一台单缸四冲程柴油机，飞轮转速为3600转/分，该柴油机活塞1s对外做功______次。若其效率为40%，消耗5kg的柴油转化成的机械能是______J。(q柴油=4.3×107J/kg)
14．某同学在教室内弹奏吉他时，所发出的声音是由琴弦的_____产生的，琴声是通过______传播到其他同学耳中的。前后不同位置的同学听到声音的______是不同的。
三、作图题（共7分）
15．小明去物理老师办公室问问题，看到办公室里有四盏灯，他拨动开关后发现：每个开关控制二盏灯，请你画出四盏灯所在电路的电路图。
16．在图中，根据磁感线的方向，标出通电螺线管和小磁针的N、S极及电源的正、负极.
17．如图所示，自动扶梯沿图示方向匀速运动，请画出站在扶梯上的人所受力的示意图．
四、实验题（本大题共5小题，共20分）
18．科学源于生活又高于生活，日常生活中的许多现象，往往隐含着科学道理，学习科学要善于观察，善于发现．
①自行车在烈日下暴晒，车胎容易发生爆炸．
②压缩一段封闭在注射器内的空气，发现越压缩越费力．
一定质量的气体产生的压强与哪些因素有关？
假设一：一定质量的气体产生的压强可能与气体的温度有关；
假设二：一定质量的气体产生的压强可能与气体的______有关．
为验证假设一，进行如下操作：
步骤一：取一根长约为1m一端封闭的细玻璃管，在室温（20℃）下用水银封闭一端空气住，将玻璃管竖直固定，并在玻璃管上标出水银下表面的位置如图所示．
步骤二：将空气柱浸入50℃的水中，待水银柱不再上升后，往玻璃管内注入水银直到_______为止．
步骤三：将空气柱浸入80℃的水中，重复实验．
空气柱的温度越高，上方的水银柱也越长．
_________________．
科学猜想往往需要一定的事实作为依据，请为猜想“气体产生的压强还可能与气体的质量有关”，例举一事实作为依据_____________．
19．在做探究平面镜成像的实验时，将一块玻璃板竖直架在水平台上，再取两段完全相同的蜡烛A和B．点燃玻璃板前的蜡烛A，进行观察，如图所示，在此实验中：
用玻璃板代替平面镜，主要目的是_____；所用刻度尺的作用是便于比较像与物_____关系；选取两段完全相同的蜡烛是为了比较像与物的_____关系；移去后面的蜡烛B，并在所在位置上放一光屏，则光屏上_____接收到蜡烛烛焰的像。（选填“能”或“不能”）要得出平面镜成像特点，还应进行的操作是：保持_____的位置不变，改变_____，再做多次实验。
20．为了测量标有“2.5V”小灯泡的额定功率，小华同学设计了图甲所示的电路图，电源电压为6V，小灯泡电阻约为10Ω．
（1）为了完成实验，在标有“10Ω 1A”、“50Ω 2A”的两种滑动变阻器中应选用_____的滑动变阻器．
（2）图乙为小华同学连接的电路，闭合开关后，小灯泡不发光，电压表无示数，但电流表有示数，经仔细检查，发现多连接了一根导线，将其拆掉后，电路恢复正常，请在多连接的导线上画“×”．
（______）
（3）拆除多余导线后，闭合开关又发现小灯泡不亮，但电流表有示数，接下来应进行的操作是______（填选项前的字母）
A．更换小灯泡 B．检查电路是否断路 C．移动滑动变阻器的滑片
（4）实验中，小华看到电压表示数为2V，则要使灯泡L正常发光，应向______（选填“左”或“右”）端移动滑片P，同时视线应注意观察_________（选填“电流表”或“电压表”）示数，当灯泡正常发光时，电流表的示数如图丙所示，则小灯泡的额定功率是
______W．
（5）小华还想探究电流与电阻的关系，于是将图中的小灯泡换成定值电阻R，并使电压表的示数始终保持2V不变，多次更换阻值不同的定值电阻R，记录各次电流表的示数．在不更换其他器材的情况下，为了能够完成实验，他更换的定值电阻R的阻值不能大于______Ω．
21．小萃同学在做“探究电流与电压的关系”实验时，准备了以下器材：干电池两节，电流表（0〜0. 6A、0〜3A）、电圧表（0〜3V、0〜15V）、滑动变阻器（20Ω、2A）、定值电阻（5Ω）、开关各一只，导线若干，根据图甲所示的电路图进行实验.
用笔画线代替导线，按照图甲所示电路，将乙图中的实物图连接完整. 连接电路前，发现电流表指针如图丙所示，则接下来应_______________；连接好电路闭合开关前，滑动变阻器滑片P应处于____________（选填“A”或“B”）端. 开关闭合，发现电流表无示数，电压表指针有明显偏转，原因可能是_______________.
A．电阻R短路 B．电阻R断路 C．滑动变阻器短路 D．滑动变阻器断路实验记录的多组数据如表所示. 分析数据可得出结论：当电阻一定时，通过导体中的电流与电压成____________比.
（5）善于思考的小雪用图甲电路测未知电阻Rx的阻值，她用Rx替换了定值电阻R. 连接好电路闭合开关后，把滑动变阻器滑片滑到阻值最大的地方，观察电压表读数如图丁所示为____________V，然后他将滑动变阻器滑片移动至中点位置，观察到电压表示数增大至2. 4V，则未知电阻Rx的阻值为____Ω。
22．用天平和量筒测量绿松石的密度：
天平放在水平台面上，游码移到标尺左端“0”刻度线，指针位置如图甲所示，下一步的操作是______；调节天平平衡后测量绿松石的质量，当天平平衡时，右盘砝码和游码如图乙所示，质量m为______g利用量筒测量绿松石的体积如图丙所示，可算出这块绿松石的密度为______kg/m3。
五、计算题（本大题共2小题，共13分）
23．如图甲所示电路，电源两端电压U不变，R1是定值电阻，R2是滑动变阻器．当开关S闭合后，改变滑动变阻器接入电路的电阻，其电流与电压的关系如图乙所示．
请依据题中提供的信息，求滑动变阻器R2接入电路的最大阻值请分析求出定值电阻R1的电阻值和电源电压电阻R1消耗电功率的最大值
24．如图所示电路中，R1=10Ω. 当开关S闭合时，电流表示数为0.2A，电压表示数为4V. 求：
（1）电源电压；
（2）R2的阻值.
六、综合能力题（本大题共3小题，共18分）
25．我国的探月工程有了重大突破，“嫦娥三号”探测器携带“玉兔号”月球车在月球上软着陆。当月球车缓缓驶离“嫦娥三号”探测器时，以探测器为参照物，月球车是_______（选填“运动”或“静止”）的。如图所示，月球车安装有6个轻质宽大的轮子，可以_______月球车对月球表面的压强；轮子表面凹凸不平，可以_______轮子与月球表面间的摩擦力。（以上均选填“增大”或“减小”） 月球车行进过程中，驱动电动机将电能转化为_______能；月球车行进速度约为6cm/s，行进54cm，需要的时间是_______ s月球车的“桅杆”上安装有全景相机，其镜头相当于_______透镜；月球车将所获取的信息通过_______波向地面传递。
26．我国自行生产的混合动力汽车已经面世，混合动力汽车由一台内燃机和一台电机组成，这台电机既可以充当电动机驱动汽车，又可以充当发电机给蓄电池充电．汽车启动时，内燃机不工作，蓄电池通过电机向车轮输送动力，使汽车行驶；当需要高速行驶或蓄电池储存电能过低时，改由内燃机工作，一方面向车轮输送动力，另外通过电机给蓄电池充电．
内燃机工作时，汽油燃烧时释放出的________能转化为汽车的________能和蓄电池的________能； 当电机充当发电机时，它利用的工作原理是________
A．磁场对电流的作用 B．电流的磁效应 C．电磁感应某种型号的混合动力汽车，所用的镍氢蓄电池组的部分参数如下表所示．汽车上的电机（充当电动机时）的额定功率应该________（选填“大于”、“等于”或“小于”）30kW．简单说明你判断的理由：________； 测试人员驾驶该车在平直公路上以50km/h的速度匀速直线行驶0.5h，汽车消耗汽油5kg，同时这个期间测试人员观察到：蓄电池组储存的能量由测试开始时最大值的80%增加到了最大值．已知汽油的热值为4.6×107J/kg．汽车行驶时所受阻力f和车速v的关系如图所示．计算：
①牵引力做功为多少_____ ；
②这种汽车内燃机中汽油的能量转化效率是多大______ ．
27．为了能在黑夜中看见开关位置，小明设计了如图所示的电路．当开关S合向b时，照明灯亮、指示灯灭，避免指示灯费电；S合向a时，照明灯灭、指示灯亮，显示开关位置．他利用一个“10V0.1W”的小灯泡和一段电阻丝组装成指示灯，求：
这个“10V 0.1W”的小灯泡和这段电阻丝应该_____联（选填“串”或“并”）为使指示灯正常发光，电阻丝的电阻应为多少______？照明灯使用6小时所消耗的电能是多少________？
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
物体浸没前，深度增加的同时排开液体的体积也增加了，所受浮力大小随物体排开液体的体积的增大而增大；浸没后物体受到的浮力大小不变，故只有C符合题意．
2、D
【解析】
由于凸透镜的焦距是10cm，所以，在离凸透镜15cm处光屏上得到一清晰的像时，即像距是： 2f＞v＞f，即物距是：u＞2f，由凸透镜的成像规律知道，成倒立缩小的实像，即D正确。
3、B
【解析】
A．根据P=UI，I=，得R=，两电热水壶的额定电压相同，甲的额定功率大于乙的额定功率，所以甲的电阻小于乙的电阻，故A错误；
B．甲的额定功率大于乙的额定功率，且都正常工作，根据电功率的物理意义可知，电流通过甲电热水壶做功较快，故B正确；
C．两个电热水壶都正常工作时，甲的额定功率大，根据P=UI可知，通过甲的电流大，故C错误；
D．两个电热水壶都正常工作，根据W=Pt可知，由于甲、乙的通电时间不能确定，所以甲、乙的做功多少不确定，故D错误．
4、A
【解析】
A、冰雪消融，是物质从固态变为液态是熔化过程，熔化吸收热量，故A符合题意．
B、露水是空气中的水蒸气遇冷变成的小水珠，是液化过程，液化放热，故B不符合题意．
C、霜是空气中的水蒸气遇冷直接变成的小冰晶，是凝华过程，凝华放热，故C不符合题意．
D、冰花是室内的水蒸气遇冷直接变成的小冰晶，是凝华过程，凝华放热，故D不符合题意．
5、A
【解析】
根据题意“下列关于电压表示数的判断正确的是”可知，本题考查了串联电路特点和欧姆定律的应用，本题无法直接求出电压表的电压值，只是求可能的值，故可通过列出表达式后利用数学知识进行分析判断，从而得出最后的结果．
【详解】
由电路图可知，当单刀双掷开关S掷向a时，R1与R串联，电压表测R1两端的电压，因串联电路中各处的电流相等，所以，电路中的电流：，
因串联电路中总电阻等于各分电阻之和，所以，电源的电压：，
当单刀双掷开关S掷向b时，R2与R串联，电压表测R2两端的电压，此时电路中的电流：，
此时电压表的示数：，故A正确．
6、C
【解析】
平静的湖水相当于平面镜，气球在水中的“倒影”是由于光的反射形成的虚像；
因为平面镜所成的像与物体大小相等，所以气球慢慢升起时，像的大小仍与气球的大小相等。
故C正确。ABD错误。
7、C
【解析】
A、洗衣机工作时，主要把电能转化成机械能，故A不符合题意；
B、电动自行车工作时，主要是电能转化为机械能，故B不符合题意；
C、电熨斗是利用了电流的热效应，电能转化成内能，故C符合题意；
D、电冰箱电工作时，主要是电能转化为机械能，故D不符合题意。
二、填空题（本大题7小题，共21分）
8、变小 变大
【解析】
(1)对铝块进行受力分析：铝块受竖直向下的重力、竖直向上弹簧测力计的拉力和浮力，由力的平衡条件得：G铝＝F+F浮，则弹簧测力计的示数(即拉力):F＝G铝−F浮，在铝块完全浸没前,V排逐渐增大,F浮逐渐增大，弹簧测力计的示数F逐渐减小．(2)对烧杯及水进行受力分析：烧杯及水受竖直向下的重力,铝块向下的压力F压＝F浮,台秤的支持力FN，
由力的平衡条件可得,台秤的支持力：FN＝G+F压，在铝块完全浸没前,V排逐渐增大,F压＝F浮逐渐增大,FN逐渐变大，则台秤所受压力增大，台秤的示数增大．
分别对铝块、烧杯及水受力分析，根据力的平衡条件得出弹簧测力计示数和台秤示数的表达式，再根据阿基米德原理即可判断铝块逐渐浸入台秤上盛有水的烧杯中、直至刚没入水中两者示数的变化．
9、大于 变大 变大
【解析】
等质量的空气在相同的时间内同时通过机翼的上表面和下表面，由于上表面弯曲，所以机翼上方的流速就大于机翼前方的流速；而下表面平直，因此机翼下方的流速大致等于前方的流速，从而可以知道，机翼下方的流速就小于机翼上方的流速，所以机翼上方的压强小于机翼下方的压强，这样就产生了作用在机翼上的向上的升力；飞机加速上升过程中，质量不变，高度增加，速度变大，故重力势能变大，动能变大。
10、电流表 不是 右
【解析】
由图知，电子秤刻度表串联在电路中，电子秤刻度表应该是电流表，
由电路图可知，左侧的变阻器和Rx串联（Rx起保护电路的作用），
串联电路中的总电阻：R＝R滑+Rx，
则电路中的电流I＝=，
由于物体对托盘施加的压力等于物体的重力，物体的重力与质量成正比，而缩短的长度与弹簧所受的压力成正比，所以，缩短的长度与物体的质量成正比；
由于变阻器连入电路的电阻与电阻线的长度成正比，所以质量越大，变阻器连入电路的电阻越小，
由I＝可知，I与R滑不成正比或不成一次函数关系；
故电路中的电流与物体的质量不成正比，即电流表的示数不是均匀的．
由上面分析可知，不放物体时即指针“零刻度”上时，是变阻器的电阻全连入电路，则此时电路中的电流最小为：Imin＝；
如果使用一段时间后，电池两端电压降低，则根据欧姆定律可知，电路中电流变小；为了使不放物体时指针仍在“零刻度”上，即应使电路中电流变大，所以应减小Rx的阻值，即把滑片P向右移动合适距离，使电路中的电流保持为原来的Imin值．
11、63：13.614.4
【解析】
由P＝UI＝可得，灯L1的电阻：R1＝＝＝6Ω；
灯L1的电阻：R1＝＝＝11Ω；
当S与a接触时，R0与L1串联，电流表测电路中的电流，则电路中的电流I1＝0.3A，
当S与b接触时，R0与L1串联，电流表测电路中的电流，设此时电路中的电流为I1；
由题知，两种情况下R0消耗的电功率之比P1：P1＝9：4，
由P＝UI＝I1R可得，两种情况下电路中的电流之比：===，
所以，I1＝I1＝×0.3A＝0.1A，因串联电路中总电阻等于各分电阻之和，且电源的电压不变，所以，由I＝可得，电源的电压：U＝I1（R1+R0）＝I1（R1+R0），
即0.3A×（6Ω+R0）＝0.1A×（11Ω+R0），解得：R0＝6Ω，
电源的电压：U＝I1（R1+R0）＝0.3A×（6Ω+6Ω）＝3.6V；
（3）S分别与a、b接触时，电路的总功率之比：
P总1：P总1＝UI1：UI1＝I1：I1＝0.3A：0.1A＝3：1；
（4）S与b接触时，通电1min电阻R0产生的热量：
Q0＝I11R0t＝（0.1A）1×6Ω×60s＝14.4J。
12、10 3
【解析】
由图甲可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流。当滑片位于a端时，接入电路的电阻为0Ω，电路为R1的简单电路，电路中的电流最大，由图象可知，Ia＝0.6A，由可得，电源的电压U＝IaR1＝0.6A×R1，当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电压表的示数最大，由图象可知，Ib＝0.2A，Ub＝2V，则滑动变阻器的最大阻值：，因串联电路中总电压等于各分电压之和，所以，电源的电压U＝IbR1+Ub＝0.2A×R1+2V，因电源的电压不变，所以0.6A×R1＝0.2A×R1+2V，解得：R1＝5Ω，电源的电压U＝IaR1＝0.6A×5Ω＝3V。
13、30 8.6×107
【解析】
已知飞轮转速为3600r/min，即60r/s，而一个工作循环活塞往复2次，曲轴转动2周，做功1次，所以该柴油机1s对外做功30次；
柴油燃烧放出的热量：
Q放=mq=5kg×4.3×107J/kg=2.15×108J，
其转化的机械能为：
W=2.15×108J×40%=8.6×107J．
14、振动 空气 响度
【解析】
声音是由物体振动产生的，因此琴声是由琴弦振动产生的；琴声和我们的耳朵之间有空气，琴声是通过空气传播到耳朵中；声音的响度与物体距离发声体的远近有关，物体距离发声体越近，响度越大，故前后不同位置的同学听到声音的响度是不同的。
三、作图题（共7分）
15、
【解析】
试题分析：（1）家庭电路电压是220V，每盏电灯的额定电压也是220V，所以这四盏灯是并联的，有四条支路；
（2）每个开关控制二盏灯，所以四盏灯要用两个开关控制．
解：四盏灯并联，每个开关控制两盏灯；如下图所示：
【点评】本题考查了电路设计，开关应串联在它所控制的电路中，根据题目要求即可作出电路图．
16、如下图所示：通电螺线管和小磁针的N、S极、电源的正、负极
【解析】
试题分析：由右手螺旋定则可知电流由右侧流入，故电源右侧为正极；外部磁感线由N极指向S极，小磁针所在位置的磁感线向里，故小磁针N极向左；如上图所示．
考点：电与磁；通电螺线管
17、
【解析】
因为人随自动扶梯一同匀速上升，所以小华受到竖直向下的重力和竖直向上的支持力，并且二力是一对平衡力，故所受力的示意图如图：
点睛：本题考查的是物体受力情况分析和力的示意图，作图时，注意二力大小相等，线段长度相等．
四、实验题（本大题共5小题，共20分）
18、体积 水银柱下端到达标记处 一定质量的气体，体积相同，温度越高，压强越大． 给轮胎打气时，越到最后越费劲
【解析】
[1]因为压缩一段封闭在注射器内的空气，越压缩体积越小密度越大，发现越压缩越封闭，可能一定质量的气体产生的压强可能与气体的体积（或密度）有关．
[2]步骤二，将空气柱浸入50℃的水中，待水银柱不在上升后，往玻璃管内注入水银直到水银柱下表面回到标记出为止，这样可以通过比较水银柱的长度来比较气体压强的大小．
[3]因为空气柱的温度越高，上方的水银柱也越长，说明气体压强压强越大．可得出结论：一定质量的气体，温度越高， 产生压强越大．
[4]猜想“气体产生的压强还可能与气体的质量有关”，事实依据如：篮球内气体充的越多越难被压缩，再如：轮胎内气体充的越多越难充气．
19、便于确定像的位置 到平面镜的距离 大小 不能 玻璃板 物距（蜡烛A的位置）
【解析】
（1）实验中用玻璃板代替平面镜，物体一侧能看到物体的像，便于确定像的位置；
（2）用刻度尺测量物像到平面镜距离关系，比较像和物到平面镜的距离关系，然后得出结论；
（3）实验时采用两个完全相同的蜡烛，一个充当物体放在玻璃板的前面，另一个放在玻璃板的后面代替镜前的物体，便于比较物像大小关系；
（4）平面镜成虚像，所以移去后面的蜡烛B，并在其所在位置上放上一光屏，则光屏上不能承接到烛焰的像；
（5）要得出平面镜成像特点总结普遍性的规律，还应进行的操作是保持玻璃板的位置不变，改变物距，再做至少两次实验。
20、50Ω C 左 0.6 25
【解析】
(1)测灯泡功率实验的原理是： ，由串联电路电压特点知，灯正常发光时变阻器两端电压： ，根据分压原理有： ，所以变阻器连入电路的阻值： ，故应选用50Ω1A的变阻器；
(2)由电路图知，灯泡、开关、滑动变阻器应串联在电路中，电压表并联在小灯泡的两端，连接灯泡的右接线柱与电压表的左接线柱之间的导线有误，应去掉此根导线，如图所示：
（3）拆除多余导线后，闭合开关发现小灯泡不亮，但电流表有示数，说明电路是通路，只是电流太小，不用更换小灯泡，向左移动滑动变阻器的滑片，使电流逐渐变大，小灯泡就会逐渐亮起来，故C正确，AB错误．
故选C.
（4）电压表示数为2V，低于额定电压，所以应减小滑动变阻器的阻值，滑动变阻器滑片应向左端移动，使电压表的示数等于2.5V；将电压表示数调到2.5V时小灯泡正常发光，电流表分度值为0.02A，示数为0.24A，则小灯泡的额定功率： ；
（5）电压表的示数始终保持 2V 不变，滑动变阻器分到的的电压是：，电路中的最小电流： ，故更换的定值电阻 R 的阻值不能大于： .
21、 将电流表指针调零 B B 正 2.0 40
【解析】
（1）根据表中电流大小，电流表选用小量程与电阻串联，变阻器按一上一下接入电路中与电阻串联，如下图所示：
（2）连接电路时，发现电流表指针如图丙，则接下来应将电流表指针调零；连接好电路闭合开关前，滑动变阻器滑片P应处于阻值最大处的B端；
（3）A．若电阻R短路，电压表没有示数，电路为通路，电流表有示数，不符合题意；
B．若电阻R断路，电流表示数为0，则电压表串联在电路中，电压表与电源连接，测电源电压，有示数，符合题意；
C．若滑动变阻器短路，电路为通路，两表都有示数，不符合题意；
D、若滑动变阻器断路，整个电路断路，两表都没有示数，不符合题意；
（4）实验记录的多组数据如表所示。纵向分析表数据知，电压为原来的几倍，通过的电流为原来的几倍，可得出結论：当电阻一定时，通辻导体中的电流与电压成正比；
（5）滑动变阻器的最大阻值为20Ω，如图丁所示，电压表选用小量程，分度值为0.1V，电压表的示数为2V；由串联电路电流的规律可知①，将滑动变阻器滑片移动至中点位置，电压表示数增大至2. 4V，由串联电路电流的规律可知②，由①②得到Rx=40Ω。
22、向左调节平衡螺母，至天平水平平衡 27 2.7×103
【解析】
（1）调节天平横梁平衡时，应先将游码调至标尺的0刻度线处；图甲中指针右偏，说明左侧质量偏小，故应向左调节平衡螺母，使天平横梁平衡；
（2）由图乙知，砝码的总质量为20g+5g=25g，标尺的分度值为0.2g，游码示数为2g，
则金属块的质量为25g+2g=27g；
（3）金属块的体积为：V=30ml-20ml=10ml=10cm3；
金属块的密度：ρ==═2.7g/cm3=2.7×103kg/m3
五、计算题（本大题共2小题，共13分）
23、（1）；（2）10Ω；7V；（3）4.9W
【解析】
（1）由电路图知道，当滑片位于最右端时，滑动变阻器的最大阻值R2 与电阻R1 串联，电压表测R2 两端的电压，此时电路中的电流最小；由乙图知道，电压表的最大值是U1 =6V，I最小 =0.1A，所以，变阻器R2 接入电路的最大阻值： =60Ω；
（2）当滑片位于最左端时电路为R1的简单电路，此时电路中的电流最大，由乙图知道，I最大=0.7A，由 知道，电源的电压是：U=I最大R1 =0.7A×R1；
由于欧姆定律和串联电路中总电压等于各分电压之和，所以，电源的电压是：U=I最小R1 +U2 =0.1A×R1 +6V，
由于电源的电压不变，所以，0.7A×R1 =0.1A×R1 +6V，由此解得：R1 =10Ω，U =7V；
（3）当滑动变阻器接入电路的电阻为0Ω时，电路消耗的总功率最大，此时消耗的最大总功率是：P=UI=7V×0.7A=4.9W．
24、（1）6V； （2）20Ω．
【解析】
试题分析
（1）由电路图可知，两电阻串联，电流表测电路中的电流，电压表测R2两端的电压；根据欧姆定律求出R1的两端的电压，即可根据串联电路的电压特点求出电源电压；
（2）已知R2两端的电压和电流，根据欧姆定律求出R2的阻值；
试题解析
（1）由电路图可知：两电阻R1、R2串联，电流表测电路中的电流，电压表测R2两端的电压，此时电路中的电流：.
电阻R1的两端的电压：
.
因为串联电路两端电压等于各部分电压之和，所以：
．
（2）电阻R2的阻值：
.
点睛：本题考查了串联电路的特点和欧姆定律的应用，关键是分析两电表的使用.
六、综合能力题（本大题共3小题，共18分）
25、运动 减小 增大 机械 9 凸 电磁
【解析】
试题分析：（1）当月球车缓缓驶离“嫦娥三号”探测器时，月球车与嫦娥三号的位置发生变化，以探测器为参照物月球车是运动的。（2）月球车安装有6个轻质宽大的轮子，增大月球车与月球表面的接触面积，所以可以减小月球车对月球表面的压强，轮子表面凹凸不平，接触面粗糙，所以可以增大轮子与月球表面间的摩擦力。（3）月球车行进过程中，驱动电动机消耗电能，使月球车运动，所以是将电能转化为动能，月球车行进速度约为6 cm/s．行进54 cm，需要的时间是t=s/v=54cm/6cm/s=9s；（4）月球车的“桅杆”上安装有全景相机，相机的镜头是凸透镜；月球车将所获取的信息传向地球，因为月球与地球之间有真空部分，所以传递信息时利用电磁波传递。
考点：运动与静止的相对性；增大与减少压强；增大与减少摩擦力；能量转化；凸透镜成像；电磁波
26、化学能转化为机械能和化学能；（3）C；（3）小于；理由：蓄电池的额定功率为31KW，蓄电池在带动电机工作的同时，还需要带动照明灯等电器工作，所有用电器的总功率不能超过蓄电池的额定功率；（3）①3111N； 5×114J ②31.1%
【解析】
试题分析：（1）内燃机工作时，汽油燃烧时释放出的内能能转化为汽车的机械能，给蓄电池充电转化为化学能；
（3）当电机充当发电机时，它利用的工作原理是电磁感应现象，故选C；
（3）因为蓄电池的额定功率为31KW，蓄电池在带动电机工作的同时，还需要带动照明灯等电器工作，所以汽车上的电机的额定功率应该小于31kW；
（3）汽车通过的路程：S=Vt=51km/h×1．5h=35km=35111m，由图象可知，车速为51km/h时，阻力是3111N，牵引力也是3111N，牵引力做的功：W1=FS=3111N×35111m=5×114J，
燃油放出的热量：Q放=mq=5kg×3．6×11^4 J/kg=3．3×118 J，
蓄电池获得的电能：W3=（31-31×81%）kW•h=3．16×114 J，
W有用=W1+W3=5×114J+3．16×114J=4．16×114 J，W总=Q放=3．3×18 J，
内燃机的效率：η=W有用/W总×111%=4．16×114J/3．3×118J×111%≈31%
考点：功的计算；热量的计算；燃料的热值；热机的效率
27、串联 2100Ω
【解析】
(1)小灯泡电压较小，所以需要将电阻丝与小灯泡串联分压；
(2)指示灯正常发光，则电流是：，电阻丝需要分担210V的电压，电阻丝的电阻应为：；
(3) 照明灯使用6小时所消耗的电能是：．
实验次数
1
2
3
电压表示数（V）
1. 0
1. 5
2. 0
电流表示数（A）
0. 2
0. 3
0. 4
输出电压/V
300
额定功率/kW
30
最大容量/kW•h
30
质量/kg
320
