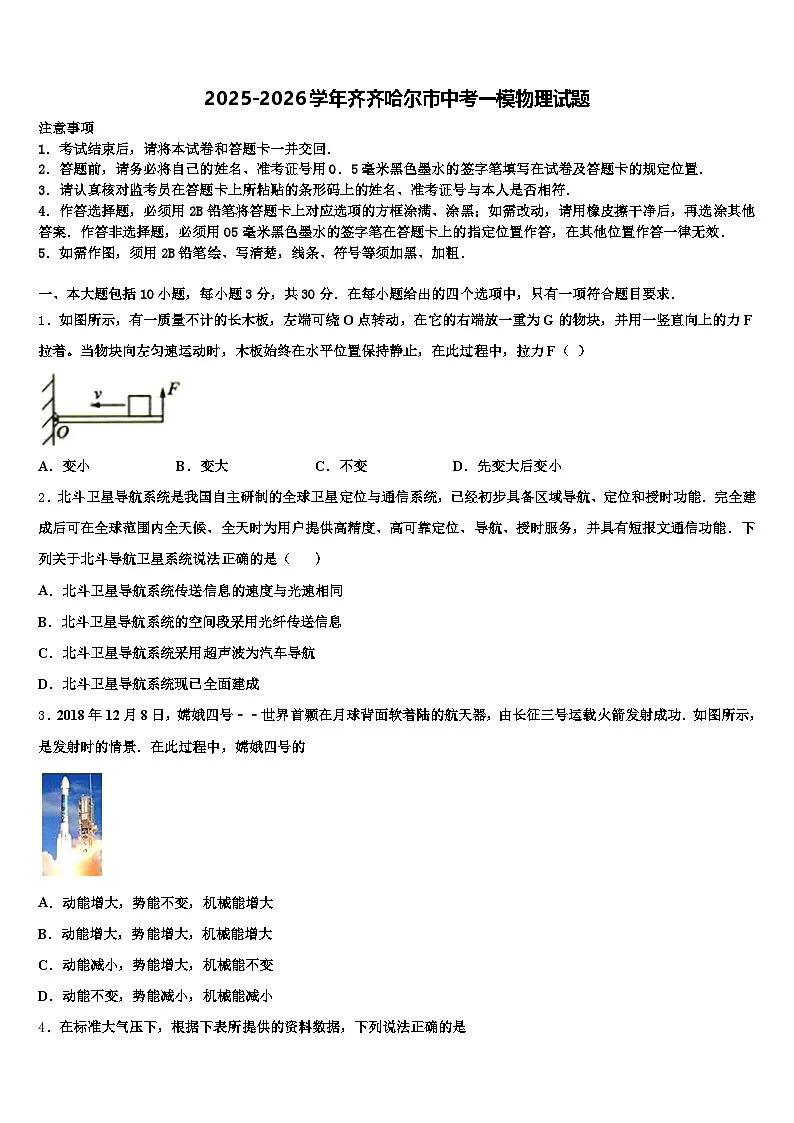

2025-2026学年齐齐哈尔市中考一模物理试题（含答案解析）

这是一份2025-2026学年齐齐哈尔市中考一模物理试题（含答案解析），共15页。试卷主要包含了下列有关声音的叙述正确的是等内容，欢迎下载使用。
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1．如图所示，有一质量不计的长木板，左端可绕O点转动，在它的右端放一重为G的物块，并用一竖直向上的力F拉着。当物块向左匀速运动时，木板始终在水平位置保持静止，在此过程中，拉力F（ ）
A．变小B．变大C．不变D．先变大后变小
2．北斗卫星导航系统是我国自主研制的全球卫星定位与通信系统，已经初步具备区域导航、定位和授时功能．完全建成后可在全球范围内全天候、全天时为用户提供高精度、高可靠定位、导航、授时服务，并具有短报文通信功能．下列关于北斗导航卫星系统说法正确的是（ ）
A．北斗卫星导航系统传送信息的速度与光速相同
B．北斗卫星导航系统的空间段采用光纤传送信息
C．北斗卫星导航系统采用超声波为汽车导航
D．北斗卫星导航系统现已全面建成
3．2018年12月8日，嫦娥四号﹣﹣世界首颗在月球背面软着陆的航天器，由长征三号运载火箭发射成功．如图所示，是发射时的情景．在此过程中，嫦娥四号的
A．动能增大，势能不变，机械能增大
B．动能增大，势能增大，机械能增大
C．动能减小，势能增大，机械能不变
D．动能不变，势能减小，机械能减小

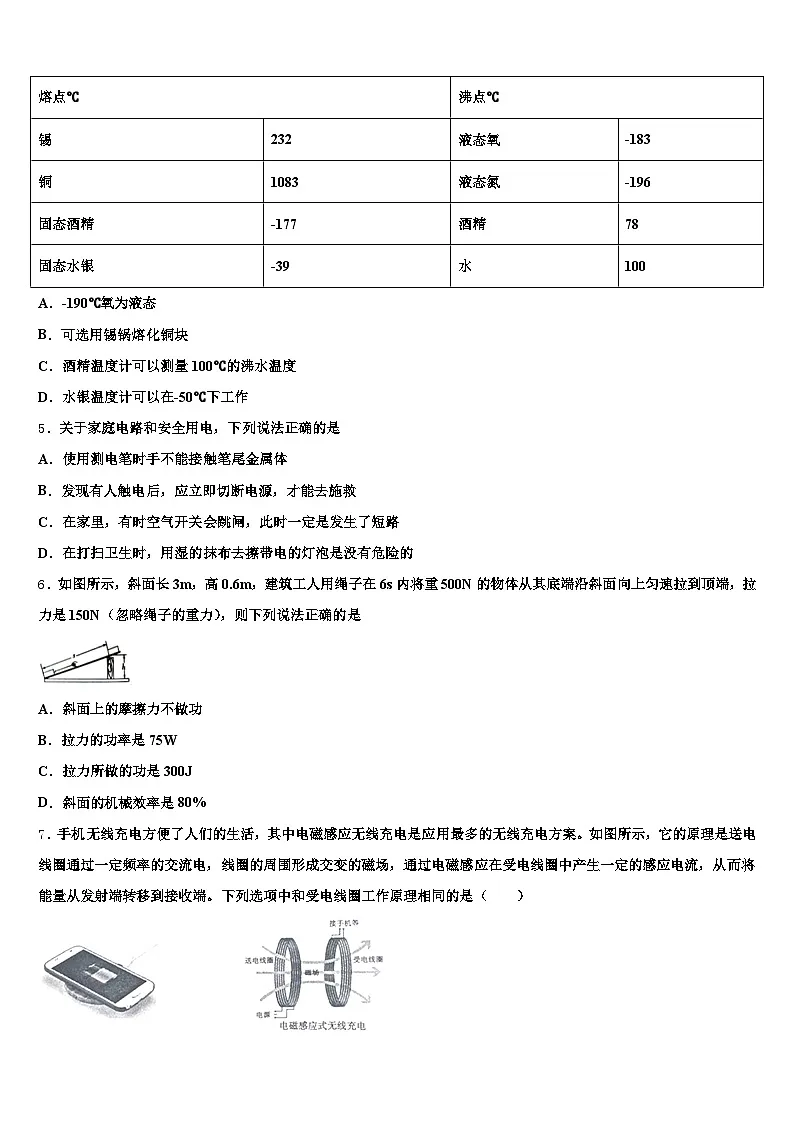

4．在标准大气压下，根据下表所提供的资料数据，下列说法正确的是
A．-190℃氧为液态
B．可选用锡锅熔化铜块
C．酒精温度计可以测量100℃的沸水温度
D．水银温度计可以在-50℃下工作
5．关于家庭电路和安全用电，下列说法正确的是
A．使用测电笔时手不能接触笔尾金属体
B．发现有人触电后，应立即切断电源，才能去施救
C．在家里，有时空气开关会跳闸，此时一定是发生了短路
D．在打扫卫生时，用湿的抹布去擦带电的灯泡是没有危险的
6．如图所示，斜面长3m，高0.6m，建筑工人用绳子在6s内将重500N的物体从其底端沿斜面向上匀速拉到顶端，拉力是150N（忽略绳子的重力），则下列说法正确的是
A．斜面上的摩擦力不做功
B．拉力的功率是75W
C．拉力所做的功是300J
D．斜面的机械效率是80%
7．手机无线充电方便了人们的生活，其中电磁感应无线充电是应用最多的无线充电方案。如图所示，它的原理是送电线圈通过一定频率的交流电，线圈的周围形成交变的磁场，通过电磁感应在受电线圈中产生一定的感应电流，从而将能量从发射端转移到接收端。下列选项中和受电线圈工作原理相同的是（ ）

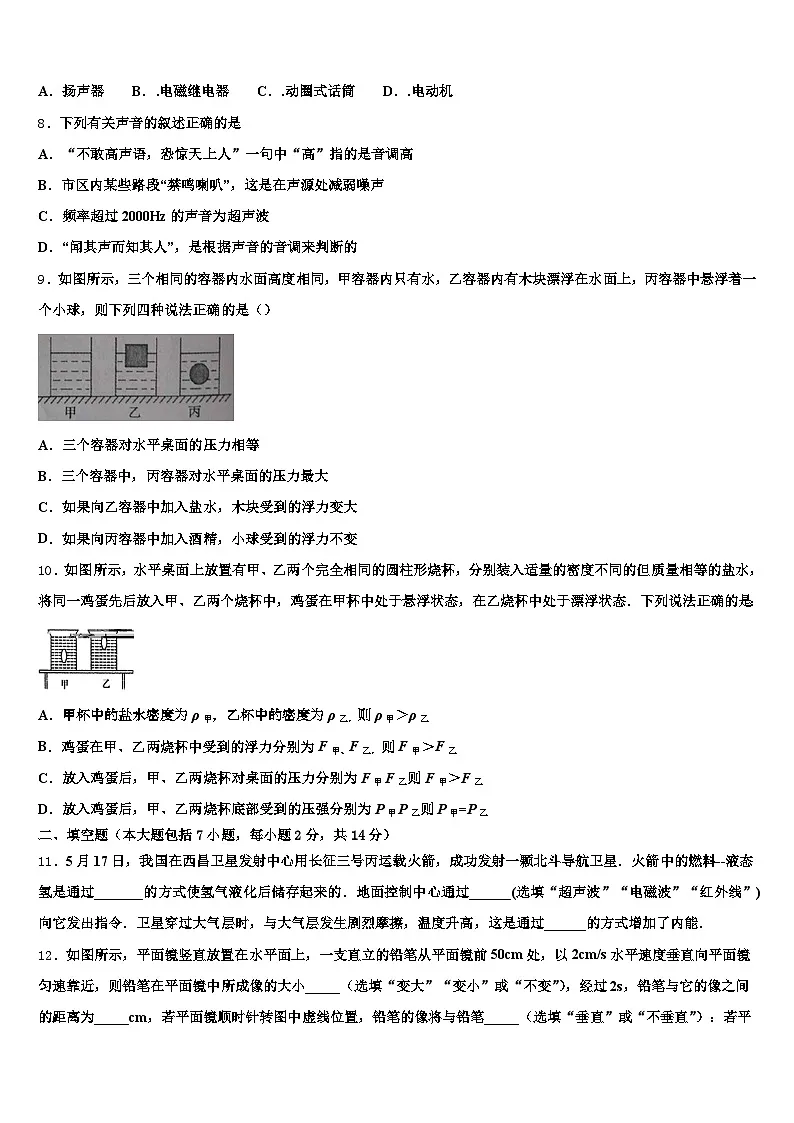

A．扬声器 B．.电磁继电器 C．.动圈式话筒 D．.电动机
8．下列有关声音的叙述正确的是
A．“不敢高声语，恐惊天上人”一句中“高”指的是音调高
B．市区内某些路段“禁鸣喇叭”，这是在声源处减弱噪声
C．频率超过2000Hz的声音为超声波
D．“闻其声而知其人”，是根据声音的音调来判断的
9．如图所示，三个相同的容器内水面高度相同，甲容器内只有水，乙容器内有木块漂浮在水面上，丙容器中悬浮着一个小球，则下列四种说法正确的是（）
A．三个容器对水平桌面的压力相等
B．三个容器中，丙容器对水平桌面的压力最大
C．如果向乙容器中加入盐水，木块受到的浮力变大
D．如果向丙容器中加入酒精，小球受到的浮力不变
10．如图所示，水平桌面上放置有甲、乙两个完全相同的圆柱形烧杯，分别装入适量的密度不同的但质量相等的盐水，将同一鸡蛋先后放入甲、乙两个烧杯中，鸡蛋在甲杯中处于悬浮状态，在乙烧杯中处于漂浮状态．下列说法正确的是：
A．甲杯中的盐水密度为ρ甲，乙杯中的密度为ρ乙，则ρ甲＞ρ乙
B．鸡蛋在甲、乙两烧杯中受到的浮力分别为F甲、F乙，则F甲＞F乙
C．放入鸡蛋后，甲、乙两烧杯对桌面的压力分别为F甲F乙则F甲＞F乙
D．放入鸡蛋后，甲、乙两烧杯底部受到的压强分别为P甲P乙则P甲=P乙
二、填空题（本大题包括7小题，每小题2分，共14分）
11．5月17日，我国在西昌卫星发射中心用长征三号丙运载火箭，成功发射一颗北斗导航卫星．火箭中的燃料--液态氢是通过_______的方式使氢气液化后储存起来的．地面控制中心通过______(选填“超声波”“电磁波”“红外线”)向它发出指令．卫星穿过大气层时，与大气层发生剧烈摩擦，温度升高，这是通过______的方式增加了内能．
12．如图所示，平面镜竖直放置在水平面上，一支直立的铅笔从平面镜前50cm处，以2cm/s水平速度垂直向平面镜匀速靠近，则铅笔在平面镜中所成像的大小_____（选填“变大”“变小”或“不变”），经过2s，铅笔与它的像之间的距离为_____cm，若平面镜顺时针转图中虚线位置，铅笔的像将与铅笔_____（选填“垂直”或“不垂直”）：若平面镜沿竖直位置向上移动，则镜中的像_____（选填“向上”、“向下”或“不”）移动
13．广场舞是中国大妈非常喜欢的一种运动，她们常常用音箱放大伴奏乐，如图所示．但巨大的声响让广场舞变成了让人头疼的“扰民舞”，这主要是因为它发出声音的_____大，影响附近居民休息和学习；巨大的声音是靠_____传播的．
14．如图所示的电路中，电源电压恒定不变，电阻R的阻值为20Ω，闭合开关S1和S2时，R和L是_____联；在对S2进行闭合或断开的操作中，电流表可读得0.5A和0.3A两个值，那么电源电压U=_____V，灯泡电阻RL=_____Ω(灯泡电阻不随温度变化)。
15．如图所示是太阳能飞机“阳光动力2号”。太阳能是一种_____（选填“可”或“不可”）再生能源。飞机飞行时，机翼上方的空气流速_____下方的空气流速，机翼上方的空气压强小于下方的空气压强，这样机翼的上下方形成压强差获得升力。飞机加速上升过程中，重力势能_____（选填“变大”、“变小”或“不变”，下同），动能_____。
16．在我国古诗词中有很多描述声音的优美诗句，如“不敢高声语，恐惊天上人”中的“高”是指声音的_______（选填“响度大”、“音调高”或“音色不同”）；学校周围设有禁止鸣笛的标志，这是从________处减弱噪声。
17．某导体接在电路中通电10秒钟，通过该导体横截面的电荷量为5库，这段时间内电流做功30焦，则通过该导体的电流为_________安，加在该导体两端的电压为___________伏；当加在该导体两端电压降为0伏时，其阻值为__________欧。
三、作图、实验与探究题（本大题包括5小题，共34分）
18．电路图中有一根导线尚未连接，请用笔画线代替导线补上．要求：电键闭合后，向左移动滑动变阻器的滑片，灯泡变暗且电压表示数变大．
19．请将电源、电流表，电压表三个元件的符号填入下图电路的虚线框内，并将电路补充完整．要求：开关S闭合后，电流方向如图所示，移动滑动变阻器的滑片P，小灯泡L变亮时，电压表的示数变小．
20．如图所示，手用大小为300N的力F1直接将物体A匀速提升1m，F1做功为__J；若借助斜面把A匀速提升相同高度，斜面的机械效率是30%，则F2做功为__J；若借助如图的滑轮组也能把A匀速提升1m，发现绳子自由端伸长了3m，请根据该信息在如图上画出正确的连线方式．
21．某实验小组利用弹簧测力计、小石块、溢水杯等器材，按照如图所示的步骤，探究浮力的大小与排开液体所受重力的关系。
（1）先用弹簧测力计分别测出空桶和石块的重力，其中石块的重力大小为___________N。
（2）把石块浸没在盛满水的溢水杯中，石块受到的浮力大小为_________N。石块排开的水所受的重力可由_________（填字母代号）两个步骤测出。
（3）由以上步骤可初步得出结论：浸在水中的物体所受浮力的大小等于__________。
（4）为了得到更普遍得结论，下列继续进行得操作中不合理得是________。
A．用原来的方案和器材多次测量取平均值
B．用原来的方案将水换成酒精进行实验
C．用原来的方案将石块换成体积与其不同的铁块进行实验
（5）另一实验小组在步骤C的操作中，只将石块的一部分浸在水中，其他步骤操作正确，则_____（选填“能”或“不能”）得到与（3）相同的结论。
22．研究并联电路中电流特点时，小强连接了如图所示的电路，R1和R2是两只定值电阻，电源使用的是稳压电源。通过实验发现，并联电路中的干路电流等于各支路电流之和。小强猜想：在并联电路中，且电源电压不变的条件下，若支路越多，就会将干路电流分成更多份，会使得同一支路上的电流就越小。为了纠正他的错误观点，请你利用图中现有器材，再添加一个定值电阻R3和若干导线，设计一个实验证明小强的想法是错误的。写出实验步骤（可作图辅助说明）和预期实验结果（证据）。
________
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23．如图所示，电源两端电压U为9V并保持不变，电阻R1阻值为10Ω．闭合开关S后，电流表A的示数I为1.2A．求：
（1）电流表A1的示数I1；
（2）电阻R2的阻值。
（3）总电阻R的阻值。
24．实验室里有一个标有“6V 3W”的小灯泡L1和一个标有“6V”的小灯泡L2，将它们连接到图甲所示电源电压可调的电路中，其中通过L2的电流与电压的关系如图乙所示，电流表、电压表均使用大量程（0～3A，0～15V），开关均闭合时，滑片P置于最右端时，调节电源电压使小灯泡L2正常发光，电流表的示数为1.3A。求：
（1）L2正常发光时的电阻。
（2）滑动变阻器的最大电阻。
（3）在一个小灯泡正常发光的条件下，电源电压的调节范围。
参考答案
一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1、A
【解析】
把长木板看作杠杆，此杠杆在水平位置平衡，根据杠杆的平衡条件：动力×动力臂=阻力×阻力臂可知，当动力臂不变，阻力大小不变，物块向左匀速滑动时，阻力臂在减小，可得动力随之减小，答案选A。
2、A
【解析】
AB．北斗卫星导航系统是利用电磁波传送信息的，电磁波的速度与光速相同，都是3.0×108m/s，故A正确，B错误．
C．北斗卫星导航系统采用电磁波为汽车导航，故C错误；
D．由题，北斗卫星导航系统已经初步具备区域导航、定位和授时功能．完全建成后可在全球范围内全天候、全天时为用户提供服务，因此北斗卫星导航系统还没有全面建成，故D错误．
本题考查学生对卫星通信的了解和掌握，了解北斗卫星导航系统，增强民族自豪感．
3、B
【解析】
嫦娥四号探测器在由长城三号运载火箭发射成功的过程中，嫦娥四号的质量不变，速度增大，其动能增大；同时质量不变，高度增大，所以其重力势能增大，故机械能也增大；故B正确．
4、A
【解析】
A、-190℃低于液态氧的沸点，所以-190℃氧为液态，故A正确；
B、由表格中数据知，铜的熔点高于锡的熔点，所以不能用锡锅熔化铜块，故B错误；
C、100℃高于酒精的沸点，所以酒精为气态，不可以测量100℃的沸水温度，故C错误；
D、-50℃低于水银的凝固点，所以此温度下水银为固态，不可以用水银温度计测量，故D错误．
5、B
【解析】
A．使用测电笔时，为了能形成回路，手应接触笔尾金属体，故A错误；
B．由于人体是导体，所以，发现有人触电后，立即用手把触电人拉离电线会使施救者触电，正确做法是立即切断电源，才能去施救，故B正确；
C．多个大功率用电器同时使用时，也会使干路中的电流过大，也会导致空气开关跳闸，故C错误；
D．生活用水是导体，用湿布擦拭时，湿布属于导体，有可能使电流通过湿布传到人体上，使人体触电，十分危险，故D错误．
6、B
【解析】
A、斜面上的摩擦力做负功；故A错误；
BC、拉力做功为：W总＝Fs＝150N×3m＝450J；功率为：P＝＝＝75W；故B正确、C错误；
D、有用功为：W有＝Gh＝500N×0.6m＝300J；故机械效率为：η＝＝×100%≈66.7%；故D错误；
7、C
【解析】A、扬声器是利用通电导体在磁场中受力运动的原理工作的，故A错误；B、电磁继电器利用的是电流的磁效应，故B错误；C、动圈式话筒是利用电磁感应原理将声音信号转化为电信号的装置，故C正确；D、电动机利用通电导体在磁场中受力运动的原理工作的，故D错误。故选：C。
点睛：无线充电器是指利用电磁感应原理进行充电的设备，原理类似于变压器。在发送和接收端各有一个线圈，发送端线圈连接有线电源产生电磁信号，接收端线圈感应发送端的电磁信号从而产生电流给电池充电；分析各图中实验原理分析解答。
8、B
【解析】
A．“不敢高声语，恐惊天上人”一句中“高”指的是响度大，故A错误；
B．市区内某些路段“禁鸣喇叭”， 这是切断声音的产生，因此是在声源处减弱噪声的，故B正确；
C．频率超过20000Hz的声音为超声波， 故C错误；
D．“闻其声而知其人”，是根据声音的音色来判断的，故D错误．
9、A
【解析】
AB．依据阿基米德原理，物体所受浮力等于排开水所受的重力，把木块和小球都换成等质量的水，则三者装的水一样多。所以对水平桌面压力相等，故A正确，B错误；
C．如果向乙中加入盐水导致液体密度变大，根据，导致浮力变大，木块上浮减少排开水的体积直到浮力等于重力平衡，故C错误；
D．最后一项加入酒精导致液体密度变小，小球下沉，浮力由等于重力变为小于重力，浮力变小，故D错误。
故选A。
10、D
【解析】
AB、因为鸡蛋在甲中悬浮、乙中漂浮，所以浮力都等于自身的重力，即鸡蛋在甲、乙两烧杯中受到的浮力相等，故B不正确；
根据F浮=ρ液gV排可知，在浮力相同时，甲杯中的V排大，所以ρ液小，故A不正确；
C. 因甲、乙两个烧杯完全相同，装入密度不同但质量相等的盐水，且鸡蛋一样，根据水平面上物体的压力和自身的重力相等和G=mg可知，放入鸡蛋后甲、乙两烧杯对桌面的压力相等，故C不正确；
D. 烧杯粗细均匀，装入密度不同但质量相等的盐水，且鸡蛋一样，所以甲、乙两烧杯底部受到的压力相等，因两烧杯底面积S相同，根据p=可知，两只杯子底部受到液体的压强相同，故D正确．
二、填空题（本大题包括7小题，每小题2分，共14分）
11、压缩体积 电磁波 做功
【解析】
液态氢是通过压缩体积的方式使氢气液化后储存起来当做火箭中的燃料．地面中心是通过电磁波来传达指令的；卫星穿过大气层时，克服摩擦做功，机械能转化为内能，使卫星的温度升高，内能变大；
12、不变 92 垂直 不
【解析】
由平面镜成像的特点可知，铅笔与平面镜的距离改变，铅笔在镜中的像的大小不变，
若铅笔以2cm/s速度向平面镜靠近，同时像也以2cm/s速度垂直向平面镜靠近，
因像距与物距是相等的，当铅笔以2cm/s的速度向平面镜靠近时，2s内铅笔通过的距离s=vt=2cm/s×2s=4cm，2s后物距为50cm−4cm=46cm，像距也为46cm，2s后铅笔与镜中的像相距46cm+46cm=92cm，
铅笔与平面镜的夹角为45°，根据平面镜成像的特点，此时平面镜将铅笔与像的夹角平分，所以铅笔与它在平面镜中的像互相垂直，
若平面镜沿竖直位置向上移动,物像关于镜面对称，则镜中的像不移动．
13、响度 纸盆
【解析】
巨大的噪声使得广场舞变成了让人头疼的“扰民舞”，主要是因为它发出声音的响度大；广场舞中发出的声音是通过纸盆的振动产生的.
响度的大小与发声体的振幅及距发声体的远近有关，振幅越大，越近，响度越大．声音是由物体的振动产生的，并通过介质进行传播．
14、并联 6 30
【解析】
[1]由电路图可知，闭合开关S2时，R和L并列连接，它们是并联的；
[2]由电路图可知，S1和S2都闭合时，R与L并联，电路电流为0.5A，S1闭合、S2断开时，只有电阻R接入电路，电流表示数为0.3A，由I=可得电源电压
U=IRR=0.3A×20Ω=6V；
[3]灯泡电阻
RL= =30Ω。
15、可大于变大变大
【解析】
太阳能消耗后，可以源源不断地从自然界获得，属于可再生能源；等质量的空气在相同的时间内同时通过机翼的上表面和下表面，由于上表面弯曲，所以机翼上方的流速就大于机翼前方的流速；而下表面平直，因此机翼下方的流速大致等于前方的流速，从而可以知道，机翼下方的流速就小于机翼上方的流速，所以机翼上方的压强小于机翼下方的压强，这样就产生了作用在机翼上的向上的升力；飞机加速上升过程中，质量不变，高度增加，速度变大，故重力势能变大，动能变大。
16、响度大 声源
【解析】
[1]“不敢高声语，恐惊天上人”是指害怕声音太大，惊扰到别人，所以这里的“高”是指声音的响度大；
[2]禁止鸣笛是从声源处减弱噪声。
17、0.5 6 12
【解析】
通过该导体的电流：，根据可得，导体两端的电压：，根据欧姆定律可得，导体的电阻：，由于电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以当加在该导体两端电压降为0伏时，导体的电阻仍为12Ω不变。
三、作图、实验与探究题（本大题包括5小题，共34分）
18、
【解析】
要求：电键闭合后，向左移动滑动变阻器的滑片，灯泡变暗，所以，灯泡与滑动变阻器串联，由于灯泡变暗，灯泡两端的电压变小，而电压表示数变大，所以电压表可测滑动变阻器两端电压，根据串联电路的分压原理确定滑片的接线柱情况。
【详解】
由图将滑动变阻器与灯泡串联，电压表与滑动变阻器并联，根据串联电路的分压原理可知，向左移动滑动变阻器的滑片，电压表示数变大，灯泡变暗。应使滑动变阻器连入阻值变大，故应将B接线柱接入电路，如图所示：
本题是实物图的连接，关键是根据题目的条件分析电路的连接状态，确定滑动变阻器的接线。
19、
【解析】
滑动变阻器改变灯泡的亮度，所以滑动变阻器和灯泡、电流表串联；灯泡变亮时其两端电压变大，而电压表示数变小，说明电压表和滑动变阻器并联，据此填充元件．
【详解】
根据电压表应与被测用电器并联，读图可知，左右两个位置不可能是电压表，则电压表应在中间的位置．根据移动滑动变阻器的滑片P，小灯L变亮时，电压表的示数变小，说明电压表测的是滑动变阻器两端的电压，则左侧的位置应该是电源，右侧的位置应该是电流表．且电源的正极朝下．如下图所示：
根据电压表应与被测用电器并联，电流表应与用电器串联，再结合移动滑动变阻器的滑片P，小灯L变亮时，电压表的示数变小可判断各元件的位置．
20、300 1000、略
【解析】
直接提物体对物体做功W1=FS=Gh=300N×1m=300J；借助斜面把A匀速提升相同高度，斜面的机械效率是30%，则η=W1/W2；W2=W1/η=300J/30％=1000J；若借助滑轮组也能把A匀速提升1m，发现绳子自由端伸长了3m，则绳子股数n=3,绳子固定端固定在动滑轮上，作图如下：
21、 3.8 1.4 DA 该物体所排开的水受到的重力的大小； A 能
【解析】（1）根据测力计分度值读数；
（2）把石块浸没在盛满水的溢水杯中，，根据计算；分析比较哪两个图可以得出块排开的水所受的重力；
（3）根据阿基米德原理分析回答；
（4）该实验为使结论具有普遍性和代表性，应换用不同液体和物体进行实验。
（5）根据阿基米德原理，物体受到浮力大小等于排开液体的重力，排开液体的体积越大，受到浮力越大；
解答：（1）弹簧测力计的分度值为0.2N，石块的重力为3.8N；
（2）把石块浸没在盛满水的溢水杯中，弹簧测力计的示数是2.4N, 根据；比较DA两图，可以得出块排开的水所受的重力；
（3）由以上步骤可初步得出结论，也就是阿基米德原理的内容：浸在水中的物体所受浮力的大小等于该物体所排开的水受到的重力的大小；
（4）为了得到更普遍得结论，应换用不同液体和物体进行多次实验，而不是用原来的方案和器材多次测量取平均值，操作中不合理的是A；
（5）根据阿基米德原理，物体受到浮力大小等于排开液体的重力，排开液体的体积越大，受到浮力越大；只将石块的一部分浸在水中，其他步骤操作正确，也能得到与（3）相同的结论。
故答案为：（1）3.8； （2）1.4； （3）DA；（4）该物体所排开的水受到的重力的大小；
（5）A； （6）能；
【点睛】本题是探究阿基米德原理的实验，重点是要掌握阿基米德原理的内容，难点是掌握整个实验过程及应注意的事项。
22、详见解析
【解析】
为了证明小强的想法是错误的，需要将原电路和增加一条支路后的电路进行对比，且应将电流表串联在同一支路中，用电流表测该支路的电流，实验步骤如下：
将R1和R2两只电阻连成并联电路，将电流表串联在R1支路测量其电流，闭合开关，将电流表示数记为I1；
再将R1、R2和R3连成并联电路，将电流表同样串联在R1支路测量其电流，闭合
开关，将电流表示数记为I2。
现象：I1＝I2；所以，小强的结论是错误的。
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23、（1）0.9A；（2）30Ω；（3）7.5Ω。
【解析】
（1）由图可知，R1与R2并联，电流表A测干路电流，电流表A1测通过电阻R1的电流；
根据并联电路各支路两端的电压相等可知：；
则电流表A1的示数：；
（2）因并联电路中干路电流等于各支路电流之和，
所以，通过电阻R2的电流：，
R2的阻值：；
（3）电路的总电阻：。
答；（1）0.9A；（2）30Ω；（3）7.5Ω。
24、（1）6Ω；（2）20Ω；（3）6V-16V
【解析】
（1）由图乙得到小灯泡L2正常发光时，U2=6V，I2=1A， L2正常发光时的电阻R2==6Ω；
（2）由图可知，闭合开关S1、S2、S3，滑片P置于最右端时，滑动变阻器的最大阻值与灯泡L2并联，电流表测干路电流，并联电路中各支路两端的电压相等，且小灯泡L2正常发光，所以电源的电压：U=U1=6V， 并联电路中干路电流等于各支路电流之和，所以通过滑动变阻器的电流：I滑=I-I1=1.3A-1A=0.3A，滑动变阻器的最大阻值：R滑大=20Ω；
（3）①L1的阻值R1==12Ω，通过L1的额定电流I1==0.5A，
串联电路电流相等，所以电路中最大电流为0.5A，由乙图可知当电流为0.5A时，L2两端的电压为2V，所以电源电压U=U1+U2=6V+2V=8V；
②只闭合开关S1时，L1与滑动变阻器串联，L1正常发光时的电流I1=0.5A，L1的阻值为R1=12Ω，总电阻最大值R总最大=12Ω+20Ω=32Ω，电路中总电阻变化范围为12Ω-32Ω，电源电压最小值U=IR=0.5A×12Ω=6V，最大值U=IR=0.5A×32Ω=16V，故电源电压的调节范围为6-16 V；
③闭合S1、 S2，断开S3，滑动变阻器与L2并联再与L1串联，电路的总电阻最小值为12Ω，最大值为12Ω+20Ω=32Ω，也在12Ω-32Ω范围内，所以电压范围也在第②种情况的范围之内；
④当闭合S2和S3时，只有L2接入电路，电源电压为6V时，L2正常发光；
⑤当开关全闭合时，滑动变阻器与L2并联，电源电压为6V，L2正常发光；
综上所述电源电压的调节范围为6V-16V。
答：（1）L2正常发光时的电阻是6Ω；
（2）滑动变阻器的最大电阻是20Ω；
（3）在一个小灯泡正常发光的条件下，电源电压的调节范围是6V-16V。
熔点℃
沸点℃
锡
232
液态氧
-183
铜
1083
液态氮
-196
固态酒精
-177
酒精
78
固态水银
-39
水
100
