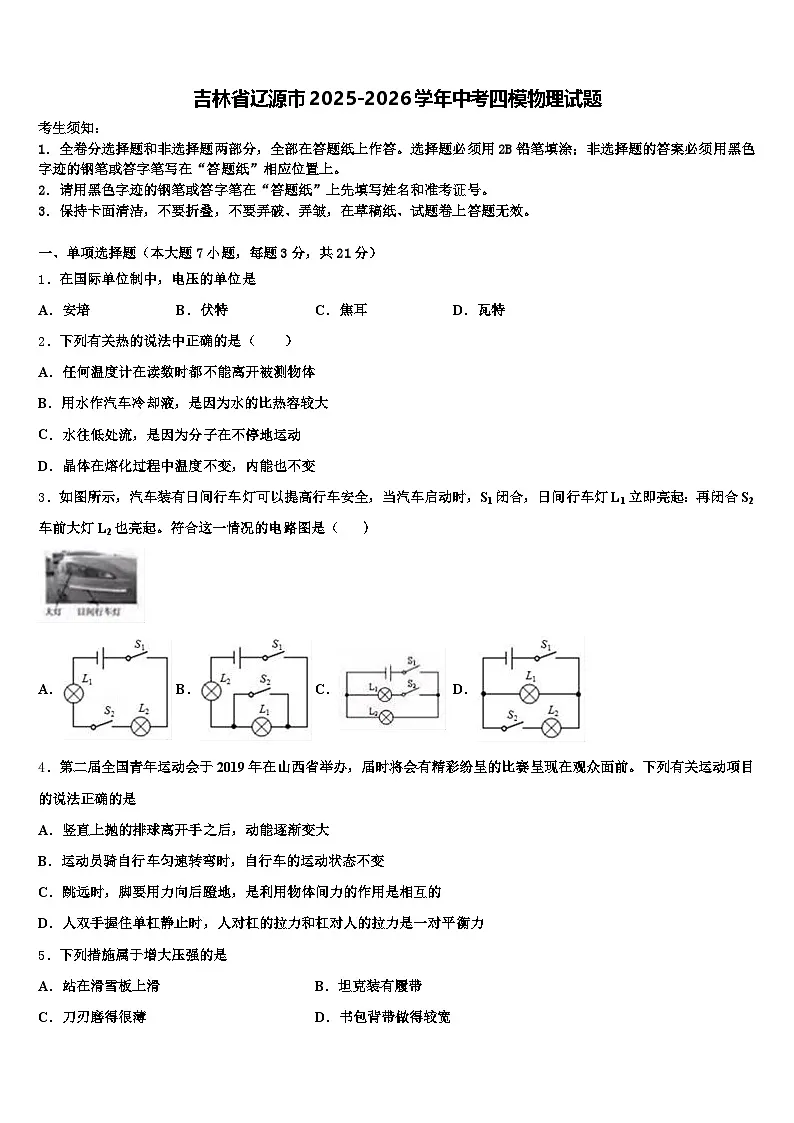

吉林省辽源市2025-2026学年中考四模物理试题（含答案解析）

这是一份吉林省辽源市2025-2026学年中考四模物理试题（含答案解析），共18页。试卷主要包含了下列措施属于增大压强的是，近年来，中国科技成就让世界瞩目等内容，欢迎下载使用。
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、单项选择题（本大题7小题，每题3分，共21分）
1．在国际单位制中，电压的单位是
A．安培B．伏特C．焦耳D．瓦特
2．下列有关热的说法中正确的是（ ）
A．任何温度计在读数时都不能离开被测物体
B．用水作汽车冷却液，是因为水的比热容较大
C．水往低处流，是因为分子在不停地运动
D．晶体在熔化过程中温度不变，内能也不变
3．如图所示，汽车装有日间行车灯可以提高行车安全，当汽车启动时，S1闭合，日间行车灯L1立即亮起：再闭合S2车前大灯L2也亮起。符合这一情况的电路图是（ ）
A．B．C．D．
4．第二届全国青年运动会于2019年在山西省举办，届时将会有精彩纷呈的比赛呈现在观众面前。下列有关运动项目的说法正确的是
A．竖直上抛的排球离开手之后，动能逐渐变大
B．运动员骑自行车匀速转弯时，自行车的运动状态不变
C．跳远时，脚要用力向后蹬地，是利用物体间力的作用是相互的
D．人双手握住单杠静止时，人对杠的拉力和杠对人的拉力是一对平衡力
5．下列措施属于增大压强的是
A．站在滑雪板上滑B．坦克装有履带
C．刀刃磨得很薄D．书包背带做得较宽

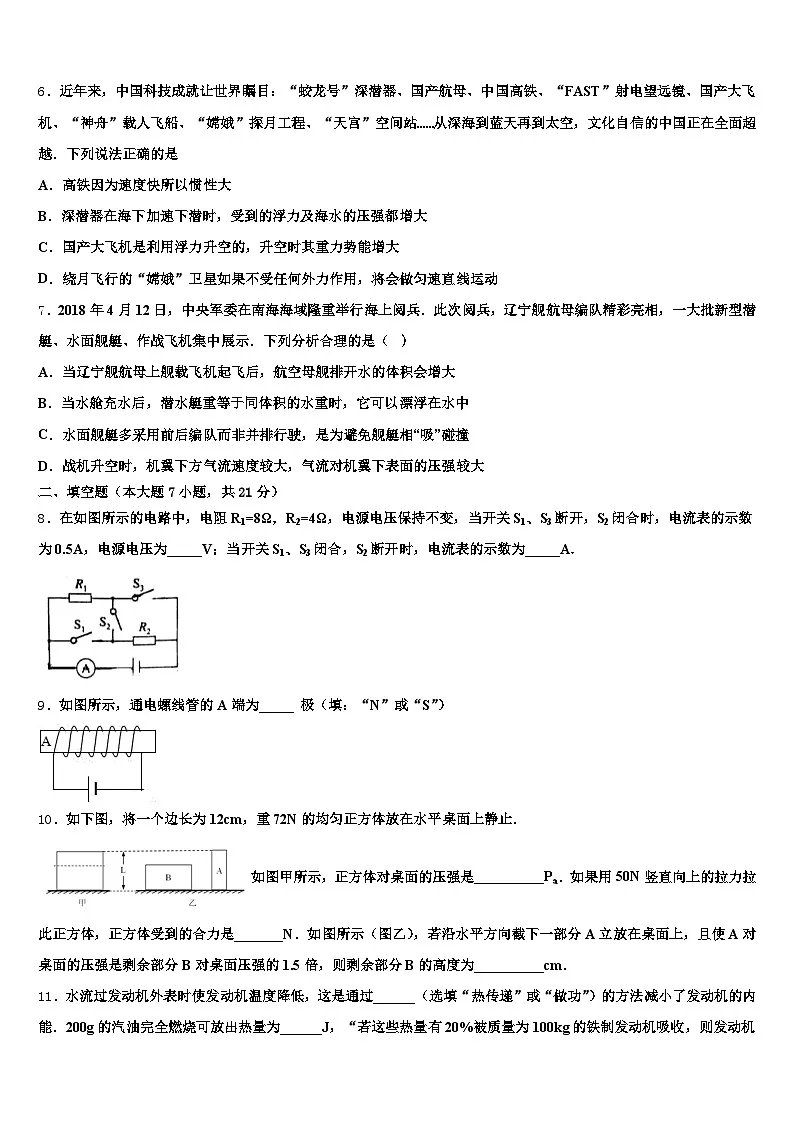

6．近年来，中国科技成就让世界瞩目：“蛟龙号”深潜器、国产航母、中国高铁、“FAST”射电望远镜、国产大飞机、“神舟”载人飞船、“嫦娥”探月工程、“天宫”空间站……从深海到蓝天再到太空，文化自信的中国正在全面超越．下列说法正确的是
A．高铁因为速度快所以惯性大
B．深潜器在海下加速下潜时，受到的浮力及海水的压强都增大
C．国产大飞机是利用浮力升空的，升空时其重力势能增大
D．绕月飞行的“嫦娥”卫星如果不受任何外力作用，将会做匀速直线运动
7．2018年4月12日，中央军委在南海海域隆重举行海上阅兵．此次阅兵，辽宁舰航母编队精彩亮相，一大批新型潜艇、水面舰艇、作战飞机集中展示．下列分析合理的是（ ）
A．当辽宁舰航母上舰载飞机起飞后，航空母舰排开水的体积会增大
B．当水舱充水后，潜水艇重等于同体积的水重时，它可以漂浮在水中
C．水面舰艇多采用前后编队而非并排行驶，是为避免舰艇相“吸”碰撞
D．战机升空时，机翼下方气流速度较大，气流对机翼下表面的压强较大
二、填空题（本大题7小题，共21分）
8．在如图所示的电路中，电阻R1=8Ω，R2=4Ω，电源电压保持不变，当开关S1、S3断开，S2闭合时，电流表的示数为0.5A，电源电压为_____V；当开关S1、S3闭合，S2断开时，电流表的示数为_____A．
9．如图所示，通电螺线管的A端为_____ 极（填：“N”或“S”）
10．如下图，将一个边长为12cm，重72N的均匀正方体放在水平桌面上静止．
如图甲所示，正方体对桌面的压强是__________Pa．如果用50N竖直向上的拉力拉此正方体，正方体受到的合力是_______N．如图所示（图乙），若沿水平方向截下一部分A立放在桌面上，且使A对桌面的压强是剩余部分B对桌面压强的1.5倍，则剩余部分B的高度为__________cm．

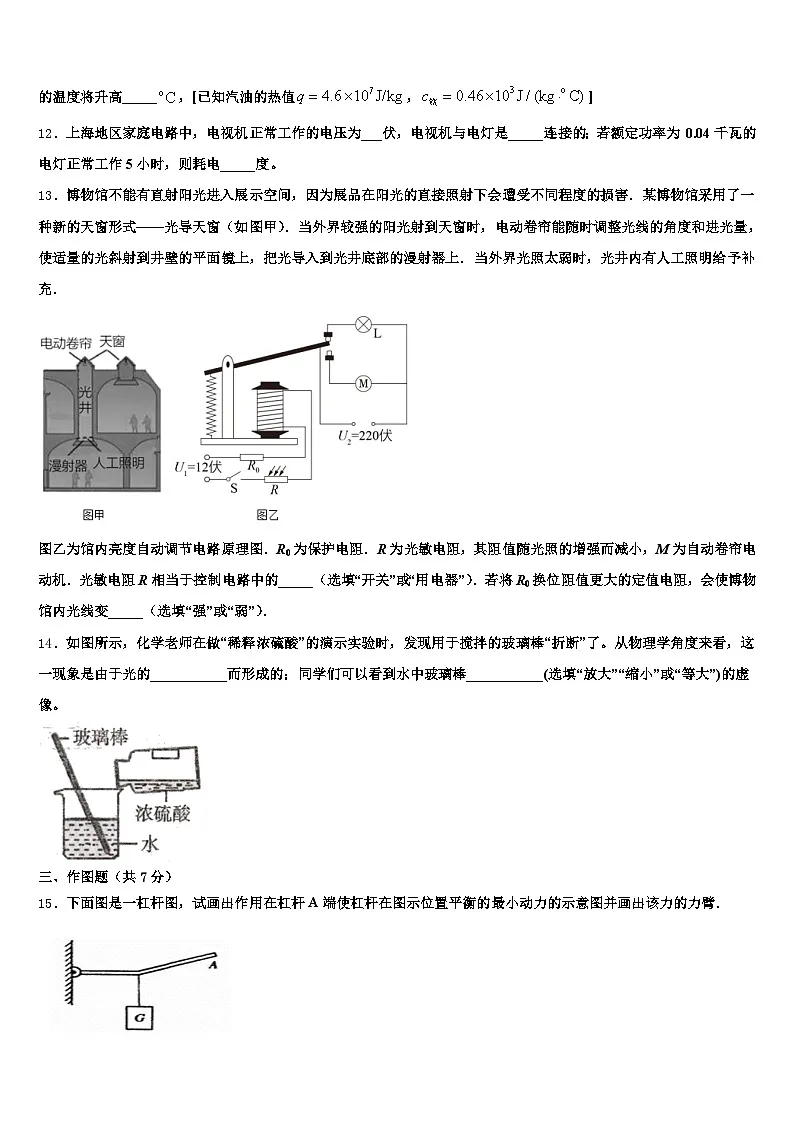

11．水流过发动机外表时使发动机温度降低，这是通过______（选填“热传递”或“做功”）的方法减小了发动机的内能．200g的汽油完全燃烧可放出热量为______J，“若这些热量有20%被质量为100kg的铁制发动机吸收，则发动机的温度将升高_____，[已知汽油的热值，]
12．上海地区家庭电路中，电视机正常工作的电压为___伏，电视机与电灯是_____连接的；若额定功率为 0.04千瓦的电灯正常工作5小时，则耗电_____度。
13．博物馆不能有直射阳光进入展示空间，因为展品在阳光的直接照射下会遭受不同程度的损害．某博物馆采用了一种新的天窗形式——光导天窗（如图甲）．当外界较强的阳光射到天窗时，电动卷帘能随时调整光线的角度和进光量，使适量的光斜射到井壁的平面镜上，把光导入到光井底部的漫射器上．当外界光照太弱时，光井内有人工照明给予补充．
图乙为馆内亮度自动调节电路原理图．R0为保护电阻．R为光敏电阻，其阻值随光照的增强而减小，M为自动卷帘电动机．光敏电阻R相当于控制电路中的_____（选填“开关”或“用电器”）．若将R0换位阻值更大的定值电阻，会使博物馆内光线变_____（选填“强”或“弱”）．
14．如图所示，化学老师在做“稀释浓硫酸”的演示实验时，发现用于搅拌的玻璃棒“折断”了。从物理学角度来看，这一现象是由于光的___________而形成的；同学们可以看到水中玻璃棒___________(选填“放大”“缩小”或“等大”)的虚像。
三、作图题（共7分）
15．下面图是一杠杆图，试画出作用在杠杆A端使杠杆在图示位置平衡的最小动力的示意图并画出该力的力臂．
16．如图所示，请在图中画出这束光的入射光线，并在图中标出反射角的度数．
（_____）
17．“阳光动力2号”飞机上装有平衡警示电路，其中S为正对驾驶员的重力开关，金属片M可绕O点自由转动．当机翼水平时，M在a、b中间．当飞机严重左倾时，绿灯亮、电铃响；当飞机严重右倾时，红灯亮、电铃响．请完成电路连接．
四、实验题（本大题共5小题，共20分）
18．在做研究“充水玻璃管中气泡的运动规律”实验时，小明取长50cm的细玻璃管注满水，管中留一个小气泡，将玻璃管反转后，观察气泡的运动情况.
表一：
表二：
（1）分析表一实验数据可知气泡在做________运动（匀速直线/变速直线）.
（2）小明换用粗玻璃管又做了两组实验，数据记录如表二.观察数据可知：___（大/小）气泡运动较快.由于气泡上升较快，会造成时间的测量难度较大，根据小明的实验数据，请你提出一点改进建议：___________________________ .
（3） 本次实验中，小明还发现，玻璃管与水平成60°角放置，管中气泡的上升要比竖直放置快一些；而当玻璃管水平放置时，气泡几乎不动.根据此现象你能推测出：随倾斜角度的增大，气泡上升速度的大小将：__________.（变大/变小/先变大后变小/先变小后变大）
19．（1）如图甲所示是小宇同学探究“光的反射规律”的实验装置。平面镜M平放在水平桌面上白色硬纸板垂直立在平镜面上。
小宇让一束光贴着纸板沿AO方向射向镜面，反射光沿OB方向射出，测出反射角入射角大小。改变光的入射角度，多次重复上述实验步骤。
①上述实验探究得到的规律是______（选填字母）。
A．光沿直线传播 B．反射角等于入射角 C．平面镜成像的特点
②白色硬纸板在实验中的作用是______（写出一条即可）。
③实验过程中若将纸板倾斜，如图乙所示，让光仍贴着纸板沿AO方向射向镜面，此时反射光______（选填“在”或“不在”）纸板这一平面内；通过平面镜观察镜中硬纸板的像，则看到的像与图丙中相符的是______（选填序号）。
（2）小宇同学继续探究“平面镜成像特点”，如图丁所示。
①现有厚度分别为5mm和2mm的两块玻璃板，应选择______mm厚的玻璃板做实验，目的是______。
②若白纸上每方格长度是5cm，将点燃的蜡烛由A点移至B点，此时它与移动后在玻璃板中所成的像的距离是______cm．用光屏在玻璃板后面无论如何移动；在光屏上都______（选填“能”或“不能”）成像。
③如图戊所示是从平面镜中看到墙上的时钟的像，则实际时间为______。
20．电阻箱是能够直接读出电阻阻值的可变电阻在电路图中用符号表示．为探究导体两端电压不变的条件下，通过导体的电流I跟导体电阻倒数1/R的关系，小明设计了图甲所示的实验电路图和乙所示实物连线图，图丙是根据实验数据描绘出的I﹣1/R的图象
（1）如图（乙）是根据图（甲）连接的实物图，请在错误的导线上打×并连接正确；
（________）
（2）闭合开关后，小明发现电压表有示数，电流表无示数，原因可能是_____；
（3）分析实验数据，小明得出实验探究的结论是_____．
21．在探究“物体动能的大小与哪些因素有关”的实验中，让小车从斜面上由静止释放，小车下滑后撞击斜面底部的木块．
（1）实验时木块被推得越远，小车对木块_________越多，表明小车的动能越大．
（2）同一小车从斜面不同高度由静止释放，如图甲、乙所示，是探究动能大小与________的关系．
（3）在课本上还用到长木板的实验是___________．
A．探究定滑轮和动滑轮工作时的特点
B．探究阻力对物体运动的影响
C．测量滑轮组的机械效率
D．探究杠杆的平衡条件
22．小华同学利用图甲所示装置对100g冰加热，他每隔相同时间记录一次温度计的示数，并观察物质的状态．图乙是他根据记录的数据绘制的温度﹣时间图象，根据图象可知：
冰属于__________（选填“晶体”或“非晶体”）；在BC阶段物质处于_________状态（选填“固体”、“液体”或“固液共存”）；设相同时间内物质吸收的热量相同，则BC阶段物质共吸收了__________J的热量（c冰=2.1×103J/kg•℃，c水=4.2×103J/kg•℃）；图丙是另一位同学在完成同一实验时绘制的温度-时间图象，老师认为他的C段数据有问题，老师做出这样的判断的依据是 ___________________________ ．
五、计算题（本大题共2小题，共13分）
23．如图所示为某品牌四旋翼无人机，该无人机具有一键起降和返航、空中悬停、高清拍摄、GPS定位等功能，下表是该无人的部分参数：
在某次火灾中，该无人机参与火情的勘测，它先以最大速度匀速直线上升，且达到60m高处时，再以最大速度水平匀速直线飞行到达1.6km远处的火场上空。若无人机整个过程四个电动机同时工作，电动机将电能转化为机械能的效率为90%，假设无人机以最大速度匀速直线上升时，受到的阻力大小为10N，通过计算回答下列问题：（g取10N/kg）无人机从起飞到火场上空，这一过程共耗时多少秒？无人机到达火场上空后，悬停观测10分钟，则10分钟内电动机消耗多少电能？无人机以最大速度匀速直线上升60m，这个过程中消耗多少电能？
24．如图所示，质量为7×103kg的直﹣18改进型直升机降落在我国首艘国产航母甲板上，它的轮胎与甲板的总接触面积为0.7m1．该航母满载时排水量为70000t，在海水中吃水深度为11m。（ρ海水=1×103kg/m3，g=10N/kg）。求：
直升机停放在甲板上时，对甲板的压强？该航母满载时，受到的浮力？该航母满载时，舰体最低处受到海水的压强？
六、综合能力题（本大题共3小题，共18分）
25．阅读下面短文，回答问题。
善变的软磁铁
图甲所示为中国科技馆探索与发现展厅的一个名为“善变的软磁铁”的展品，体验者推动如图乙所示的软磁铁A缓慢地向永磁铁B移动(永磁铁的右端是N极)，会感觉到同性的软磁铁和固定的永磁铁之间的斥力越来越大，推动越来越吃力。但是，当软磁铁继续靠近永磁铁，两者接近到一定距离时，两块磁铁之间的排斥力又忽然变成了吸引力。这件展品让观众们体验了软磁铁与永磁铁之间同性相吸的奇妙特性。
磁铁一般分为软磁铁和硬磁铁。所谓软，是指这些材料容易磁化，在磁性上表现“软”。在一般情况下，软磁铁同样也表现出硬磁铁中的一类——永磁铁的正常属性，但当普通永磁铁非常接近软磁铁的尖端时，软磁材料的磁矩方向发生了变化，两者的斥力会突然转变为吸引力。软磁材料，易被磁化，被磁化后，磁性也容易消失，也易于通过敲打和加热退磁，它广泛用于电工设备和电子设备，如应用在电磁铁、变压器和电机的铁芯中，以便在断电后磁性消失。
根据上述内容回答：开始体验时，体验者缓慢用力推软磁铁时，永磁铁B与软磁铁A之间相互排斥，此时，B对A的斥力与A对B的力，是一对______________(选填“平衡力”或“相互作用力”)；图乙中，当永磁铁B和软磁铁A间相互排斥时，此时软磁铁的左端是______极；当它们接近到一定距离时，两磁铁间相互作用变为吸引时，此时软磁铁A的左端是______极；写出一条与硬磁铁相比，软磁铁的突出特点____________。如果一个软磁铁还留有磁性，把它的磁性消除或减弱的办法是：______________。(写出一条即可)
26．阅读下列短文，针对相关问题，说明你的看法。
地球有大气层和磁场，表面的被水覆盖，其余部分是陆地，是一个蓝色星球；其赤道半径为6378.2公里，密度为，全球地表平均气温约为15℃。它自西向东旋转，以近24小时的周期自转并且以一年的周期绕太阳公转。
地球是上百万种生物的家园，包括人类。地球诞生于45.67亿年前，而生命诞生于地球诞生后的10亿年内。从那以后，地球的生物圈改变了大气层和其它环境，使得需要氧气的生物得以诞生，也使得臭氧层形成。臭氧层与地球的磁场一起阻挡了来自宇宙的有害射线，保护了陆地上的生物。
地球的内部，分为三个部分：最外层是地壳（由岩石组成），中间是地慢（由岩浆组成），里面是地核（由岩浆组成）。去年6月l1日上午，印尼一座火山发生喷发，炽热的浓烟向上直冲，高达5500米以上，这也说明地球的内部仍然非常活跃。剧烈的火山爆发，也会影响全球气候。
随着工业革命的推进，地球逐渐变暖。观测表明，1906~2005年全球地表平均温度上升了，20世纪后半叶北半球平均温度可能是近一千三百年中最高的，本世纪变暖幅度还会增大。
（1）你认为地慢温度比地球表面的要________（选填“高”或“低”），判断依据是__________。
（2）利用上述短文中的数据，能否估算出地球的质量？请说明理由。______________。
（3）为了应对全球变暖，我们可以采取哪些措施？________________。
27．半导体材料有P型半导体和N型半导体两种，除了可以用于各种电子元器件外，还可以用制冷材料．如图是一个半导体制冷单元的原理图，P型半导体和N型半导体的上端和铜片A连接，下端分别与铜片B连接后接到直流电源的两端，此时电路的电路流方向是从N型半导体经铜片A流向P型半导体，铜片A会从空气吸收热量，铜片B会向空气放出热量；反之，改变直流电源的正负极方向，使电流方向从P型半导体经铜片A流向N型半导体，这时铜片A会向空气释放热量，铜片B会从空气吸收热量．由于半个制冷单元制冷量小，为了满足实际需要，需要多个制冷单元同时工作．（注：交流电源大小方向随时间变化）
请回答下列问题
如图，若要使一个电冰箱内的温度下降，铜片A置于电冰箱的_____，铜片B置于电冰箱_____（前两空选填“箱内”、“箱外”），这就是半导体冰箱的工作原理，若将图中的电源换成交流电源，此时电冰箱能否正常制冷？
答：_____．若将图中P型半导体与N型半导体位置互换，其它条件不变，则铜片A上表面空气的温度将_____．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
电流的单位以安培的名字命名以纪念他在电磁方面做出的突出贡献．能量单位以焦耳命名纪念他的电热方面的突出贡献．瓦特发明了蒸汽机，以他的名字命名功率的单位，只有伏特是电压的单位．
2、B
【解析】
A、在使用体温计测体温时，可以离开人体读数，但在使用之前应把水银柱甩下来，故A错误；
B、因为水的比热容大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以用水作汽车冷却液，故B正确；
C、水往低处流，是受到重力作用，属于机械运动，故C错误；
D、晶体在熔化过程中，温度保持不变，要继续吸收热量，内能在增加，故D错误．
故选B．
3、D
【解析】
A．由电路图可知，只闭合S1时，两灯泡均不亮，故A不符合题意；
B．由电路图可知，只闭合S1时，两灯泡都亮，再闭合S2时，L1不亮，故B不符合题意；
C．由电路图可知，只闭合S1时，近灯光L2亮，再闭合S2时，日间行车灯L1亮，故C不符合题意；
D．由电路图可知，只闭合S1时，日间行车灯L1亮，再闭合S2时，近灯光L2亮，故D符合题意。
4、C
【解析】
A、竖直向上抛出的排球，离开手后会继续向上运动的过程中排球的质量不变，排球的速度在不断的减小，动能减小，故A错误；
B、当自行车匀速转弯时，自行车的运动方向发生变化，其运动状态发生变化，故B错误；
C、立定跳远时，脚要用力向后蹬地，利用物体间力的作用是相互的，故C正确；
D、人双手握住单杠静止时，人对杠的拉力与杠对人的拉力是一对作用力和反作用力，故D错误。
5、C
【解析】
A、站在滑雪板上滑，是在压力一定时，通过增大受力面积来减小压强；故A不合题意；
B、坦克装有履带，是在压力一定时，通过增大受力面积来减小压强；故B不合题意；
C、刀刃磨得很薄，是在压力一定时，通过减小受力面积来增大压强；故C符合题意；
D、书包背带做得较宽，是在压力一定时，通过增大受力面积来减小压强；故D不合题意。
6、D
【解析】
A. 惯性只跟质量有关，跟速度无关，故A错误；
B. 深潜器在海下加速下潜时，排开海水的体积不变，故浮力不变，但深度增大，故海水的压强增大，故B错误；
C.大飞机机翼上凸下平，上方空气的流速大于下方空气的流速，故机翼下方压强大于上方压强，机翼的上下表面产生压力差，即飞机的升力，飞机升空时克服重力做功，其重力势能增大，故C错误；
D. 绕月飞行的“嫦娥”卫星如果不受任何外力作用，由于惯性，将会做匀速直线运动，故D正确．
7、C
【解析】
A.由于航母在航行时处于漂浮，所以它受到的浮力等于它的总重力，当战机从航母上起飞后，由于航母的总重力减小，所以航母受到的浮力会将减小，又因为F浮=ρgV排，所以当航空母舰上舰载飞机起飞后，它排开水的体积会减小，故A不合理；
B.当水舱充水后，潜水艇重等于同体积的水重时，即潜水艇排开水的体积等于潜水艇体积，所以潜水艇可以悬浮在水中，而不是漂浮在水中，故B不合理；
C.因为水的流速越大，压强越小，水的流速越小压强越大，当舰艇并排行驶时，舰艇带动其周围的水随船向前运动，结果使舰艇内侧之间的水流速度大于舰艇外侧的水流速度，所以舰艇内外测的水存在压强差，使两舰艇靠近，进而发生碰撞，所以为了避免舰艇相“吸”碰撞，而不采用“并排”护航，故C合理；
D.飞机在空中前进时，由于机翼上方气流速度较大，气流对机翼的压强小，下方气流速度较小，它对机翼的压强大，所以在机翼的上下表面产生了压力差，就产生了向上的升力，故D不合理．
二、填空题（本大题7小题，共21分）
8、6 2.25
【解析】
[1]当开关S1、S3断开，S2闭合时，电阻R1、R2串联，电流表测串联电路的电流，
因为串联电路中总电阻等于各分电阻之和，所以R总=R1+R2=8Ω+4Ω=12Ω，
根据欧姆定律可得，
电源电压；
[2]当开关S1、S3闭合，S2断开时，电阻R1、R2并联，电流表测干路的电流，
由欧姆定律可得，
通过电阻R1的电流
通过电阻R2的电流
因为并联电路干路的电流等于各支路电流之和，所以干路电流I=I1+I2=0.75A+1.5A=2.25A，
即电流表的示数为2.25A．
9、N
【解析】
电流由A端流入，根据右手螺旋定则，伸出右手四指弯曲指向电流的方向，则大拇指所指的方向--通电螺线管的A端为N极．
点睛：已知电流的方向，根据右手螺旋定则判断通电螺线管的磁极．
10、5000 0 8
【解析】
已知正方体的边长L=12cm=0.12m，则其面积S=L2=(0.12m)2=0.0144m2，
正方体对桌面的压力F=G=72N，
正方体对桌面的压强；
用50N竖直向上的拉力拉此正方体时，由于50N拉力小于72N的重力，所以物体静止，合力是0N；
因为是规则物体，沿水平方向裁下一部分A，立放A对桌面压强：，
B对桌面压强pB=ρghB，已知pA=1.5pB，即ρgL=1.5ρghB，所以L=1.5hB，
则hB= L=×12cm=8cm．
11、热传递 40
【解析】
水流过发动机外表时，热量从高温的发动机传递给低温的水，这是通过热传递的方式改变发动机的内能；200g的汽油完全燃烧放出的热量：；根据可知
12、220 并联 0.2
【解析】
我国家庭电路的电压是220V，则电灯、电视机等家用电器的正常工作的电压为220V；家庭电路中，电视机与电灯工作时互不影响，所以是并联的关系；消耗的电能： 。
13、开关 强
【解析】
由电路图可知，光敏电阻串联接入电路，光照较强时电阻几乎为0，电路是通路，光照较弱时电阻接近于无穷大，电路断路，由此可知，光敏电阻R相当于控制电路中的开关。若将R0换位阻值更大的定值电阻，让光导天窗工作时的电流是一定的，则根据 可知光敏电阻的阻值应更小；由于光敏电阻的阻值随光照的增强而减小，则会使博物馆内光线变强。
14、折射 放大
【解析】
用于搅拌的玻璃棒在溶液中时，由于光的折射现象，从上面看起来溶液中的部分会比实际位置高一些，类似折断了；同学通过水中观察玻璃棒，这时烧杯和水组成凸透镜，相当于放大镜，故观察到放大的虚像。
三、作图题（共7分）
15、
【解析】
由图可知，物体的重力即为阻力，方向竖直向下；根据杠杆平衡的条件，要使所用的动力最小，必须使动力臂最长，连接OA就是最长的动力臂L；要使杠杆平衡动力的方向应垂直于力臂向上，据此可画出最小的动力F及其力臂L；如图所示：
根据杠杆平衡的条件，F1×L1＝F2×L2，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长．而在通常情况下，连接杠杆中支点和动力作用点这两点所得到的线段最长，据此可解决此题．
16、
【解析】
解：先过入射点垂直平面镜作出法线，再根据反射角等于入射角在法线的右侧画出入射光线OA，
因为反射光线与平面镜的夹角为60°，所以反射角为90°﹣60°=30°，故反射角为30°．
如图所示：
【点评】此题主要考查了光的反射定律的应用，首先要熟记光的反射定律的内容，并要注意入射角与反射角的概念：入射角是入射光线与法线的夹角；反射角是反射光线与法线的夹角．
17、
【解析】
当飞机严重左倾时，绿灯亮、电铃响，开关接a，绿灯与电铃接入电路；
当飞机严重右倾时，红灯亮、电铃响，开关接b，红灯与电铃接入电路；
由题意可知，红灯与绿灯互不影响，能独立工作，它们是并联的，
不论开关接a还是接b，电铃都接入电路，电铃串联在干路中，电路图如图所示：
四、实验题（本大题共5小题，共20分）
18、匀速直线运动 大 减小气泡的大小或增大玻璃管的长度 先变大后变小
【解析】
（1）从实验数据可知,路程与时间成正比,或路程与时间的比值(即速度)是一个定值,说明小气泡所做的是匀速直线运动.
（2）从表二中数据不难看出,大气泡运动较快;为解决气泡上升较快,造成时间的测量难度较大,可通过减小气泡的大小或增大玻璃管的长度方法来实验.
（3）当玻璃管与水平成 60°角放置,管中气泡的上升要比竖直放置快一些;而当玻璃管水平放置时,气泡几乎不动.根据此现象不难推测出:随倾斜角度的增大,气泡上升速度先变大后变小.
19、B 呈现光路 不在 ③ 2 防止玻璃板太厚呈现两个像 20 不能 10:1
【解析】
（1）①已知入射光线AO和反射光线OB，多次改变光的入射角度，测反射角与入射角的大小，并比较得出反射角与入射角的大小关系，因此该实验探究了反射定律中的反射角等于入射角；
②在研究光的反射规律时，安装一个光屏后，能够利用光的漫反射现象在光屏上看到光的传播途径；将光屏的左半部分向前后翻折，就不会看到反射光线，只有当整个光屏为一平面时，才能够看到反射光线，因此可以探究反射光线、入射光线、法线是否在同一平面内；
③根据光的反射定律可知，在反射现象中，反射光线、入射光线分居法线两侧；反射光线、入射光线和法线在同一平面内，因此若将纸板倾斜，如图乙所示，让光线仍贴着纸板沿AO方向射向镜面，此时反射光线与入射光线仍在同一平面内，仍然在纸板这一平面上，但不能看到反射光线，若此时通过平面镜观察纸板，因为物像关于镜面对称，则看到的图象应为丙图中的③。
（2）①透明的玻璃板，可以观察到玻璃板的另一侧；因为厚玻璃板的两个面都可以当作反射面，会出现两个像，影响到实验效果，所以应选用薄玻璃板，用2mm厚的。
②若白纸上每方格长度是5cm，将点燃的蜡烛由A点移至B点，此时它与玻璃板的距离为2×5cm=10cm，像与玻璃板的距离为10cm，则它与像的距离为10cm+10cm=20cm；因为平面镜成虚像，光屏不能承接虚像，所以用光屏在玻璃板后面无论如何移动，在光屏上都不能成像。
③根据平面镜成像特点可知平面镜所成的像和物体关于平面镜对称。所以图中表盘数字的顺序与实际顺序左右相反，时针指向10和11之间，分针指向7，实际时间为10：1．如下图所示：
20、 [Failed t dwnlad image : ]电阻箱断路 在导体两端电压不变的条件下，通过导体的电流I跟导体电阻倒数成正比
【解析】
（1）原电路中，电压表测电源电压是错误的，应测电阻电阻箱的电压，如下改正：
（2）经分析，闭合开关后，小明发现电压表有示数，电流表无示数，原因可能是电阻箱断路；
（3）由图知，电流随电阻倒数的变化关系为过原点的直线，故小明得出实验探究的结论是：在导体两端电压不变的条件下，通过导体的电流I跟导体电阻倒数成正比．
21、做功 物体运动速度 B
【解析】
(1)在研究动能大小与什么因素有关时，我们是通过观察小车推动木块移动的距离来反映小车动能大小的，即小车对木块做功越多，木块被推的越远，动能越大；
(2)图中实验中让同一小车从同一个斜面上不同的高度由静止开始运动，即小车运动到斜面底端的速度是不同的，即探究动能大小与物体运动速度的关系；
(3) 探究阻力对物体运动的影响，是使木块在粗糙程度不同的长木板上运动，通过比较木块移动距离的远近得出结论，故B正确．
22、晶体 固液混合 4.2×103 水的比热容较大，质量相同的冰和水吸收相同的热量，水升温应较慢
【解析】
（1）冰属于晶体物质，有固定的熔点；
（2）在BC阶段物质处于正在熔化的过程，是固液共存的状态；
（3）由AB段求出加热5min所吸收的热量，就可求出熔化过程中10min所吸收的热量为4.2×103J；
（4）老师做出这样的判断的依据是由于水的比热容较大，所以质量相同的冰和水吸收相同的热量，水升温应较慢．
五、计算题（本大题共2小题，共13分）
23、（1）110s（2）1.2×105J（3）2000J
【解析】
（1）利用s=vt求出匀速上升需要时间、水平匀速直线飞行时间，进而求出起飞到到达火场需要时间；
（2）求出悬停时电动机总功率（4个电动机），利用W=Pt求悬停时消耗电能；
（3）无人机上升过程的升力等于重力加上阻力，利用W=Fs求升力做的有用功，利用效率的公式求消耗的电能。
【详解】
（1）匀速上升需要的时间：，
水平匀速直线飞行的时间：，
无人机从起飞到火场上空，这一过程共耗时：t=t1+t2=10s+100s=110s；
（2）悬停时电动机总功率：P=50W×4=200W，
悬停时消耗电能：W=Pt=200W×10×60s=1.2×105J；
（3）无人机匀速上升过程的升力：F=G+f=mg+f=2kg×10N/kg+10N=30N，
做的有用功：W有用=Fh=30N×60m=1800J，
消耗的电能：。
24、（1）1×105Pa；（1）7×108N；（3）1.1×105Pa。
【解析】
（1）直升机的重力：G=mg=7×103kg×10N/kg=7×104N；
因为在水平面上，所以压力等于重力，即F=G=7×104N，
直升机停放在甲板上时对甲板的压强：p==1×105Pa；
（1）该航母满载时排水量：m排=70000t=7×107kg，
航母满载时受到的浮力：F浮=G排=m排g=7×107kg×10N/kg=7×108N；
（3）满载时该航母最低处受到海水的压强：p=ρ海gh=1.0×103kg/m3×10N/kg×11m=1.1×105Pa。
答：（1）直升机停放在甲板上时，对甲板的压强为1×105Pa；
（1）该航母满载时，受到的浮力为7×108N；
（3）该航母满载时，舰体最低处受到海水的压强为1.1×105Pa。
六、综合能力题（本大题共3小题，共18分）
25、相互作用力 N S 易被磁化 高温(或敲击)
【解析】
（1）物体间力的作用是相互的，开始体验时，永磁铁对软磁铁有斥力，软磁体对永磁铁也有斥力，它们是一对相互作用力；
（2）同名磁极相互排斥，异名磁极相互吸引；
所以图中乙中，当永磁铁B和软磁铁A间相互排斥时，因为永磁体B的右端是N极，所以软磁铁的左端是N极；
当永磁铁和软磁铁接近到一定距离时，两磁铁间变为吸引力，说明此时软磁铁的左端谱为了S极；
（3）由短文知，与硬磁铁相比，软磁铁的突出特点是易被磁化，磁性也易消失；
如果一个软磁铁还留有磁性，把它的磁性消除或减弱的办法是：敲打和加热。
26、高 从地球内部喷出的岩浆是炽热的，它的温度要远高于地表平均温度 见解析所示 提高能源能效，开发新能源，节能减排
【解析】
（1）由题意可知，地球的内部非常活跃，则地球内部的温度要高于地表的温度；
（2）由题意可知，知道地球的半径，根据半径可以粗略求出地球的体积，然后根据粗略求出地球的质量；
（3）由于二氧化碳的过多排放，使得地球变暖，为防止气候变暖，每个人应该从提高能源能效、开发新能源、节能减排、节约用电、用水、购买绿色汽车、开展植树造林活动等方面来减少二氧化碳的排放。
27、（1）箱内；箱外； 不能；（2）上升
【解析】
（1）要解答此题需掌握半导体二极管的特点单向通电性，加以运用．通电后有一面是吸热（制冷），一面是散热（将吸的热量散掉）．由于交流电源电压较大，且电流方向不断变化，不能直接使用．
（2）将图中P型半导体与N型半导体位置互换，这时电流方向从P型半导体铜片A流向N型半导体，这时铜片A会向空气释放热量，铜片B会从空气吸收热量；
【详解】
(1)由短文提供的信息可知，①电路的电路流方向是从N型半导体铜片A流向P型半导体，铜片A会从空气吸收热量，应置于冰箱的箱内，从冰箱内吸收热量，使电冰箱箱内的温度下降；铜片B会向空气放出热量，应置于冰箱的箱外；②铜片B会向空气放出热量，应置于冰箱箱外，把从箱内吸收的热量散发掉，达到制冷的目的；③交流电源的电流方向是变化的，这样吸热和放热的状态就会不断改变，不能使吸热的部分恒定保持吸热状态，不能使放热的地方恒定保持放热状态．
(2)①将图中P型半导体与N型半导体位置互换，这时电流方向从P型半导体铜片A流向N型半导体，这时铜片A会向空气释放热量，使得铜片A上表面空气的温度上升.
从0点开始的距离S/cm
0
10
20
30
40
5mm高的气泡从0点开始的时间t/s
0
4.7
9.7
14.8
19.6
从0点开始的距离S/cm
0
20
40
60
80
1cm高的气泡从0点开始的时间t/s
0
3.6
7.1
10.8
14.4
2cm高的气泡从0点开始的时间t/s
0
3.4
6.8
10.2
13.6
整机质量
2kg
电池额定电压
15V
最大上升速度
6m/s
电动机工作电压
12V
最大下降速度
2m/s
悬停时每个电动机功率
50W
最大水平速度
16m/s
电动机数量
4
