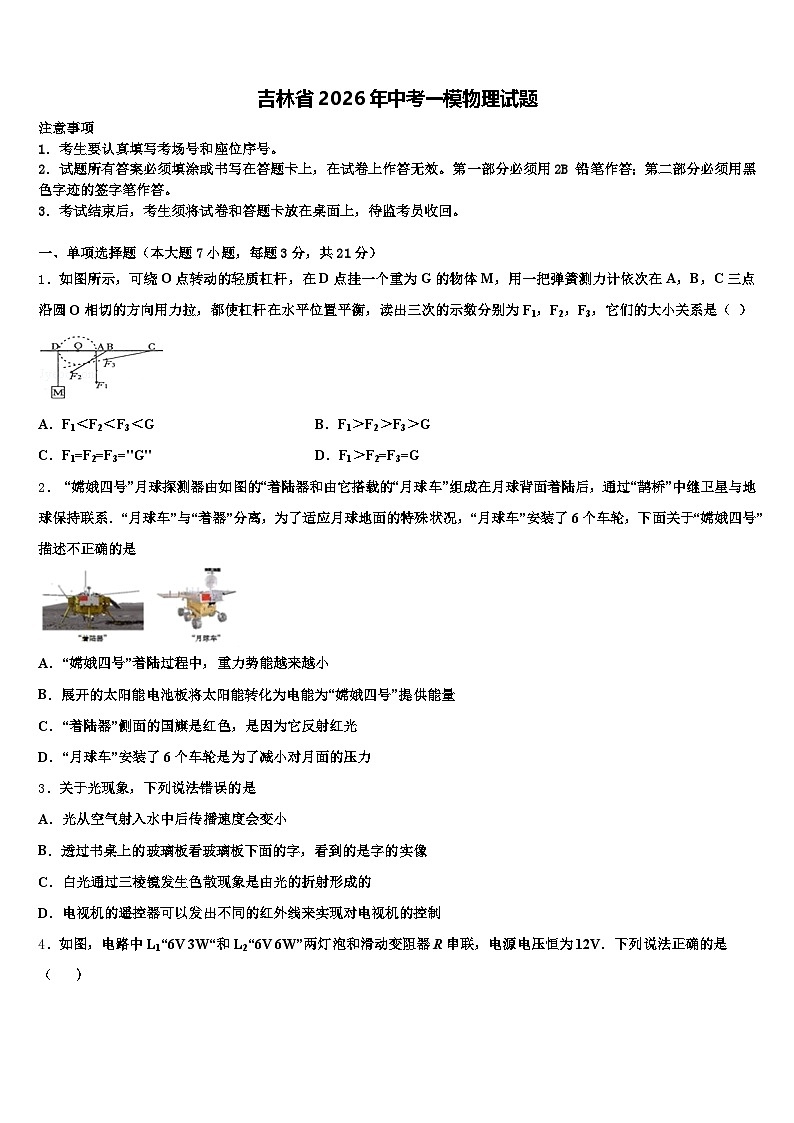

吉林省2026年中考一模物理试题（含答案解析）

这是一份吉林省2026年中考一模物理试题（含答案解析），共23页。试卷主要包含了考生要认真填写考场号和座位序号等内容，欢迎下载使用。
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示，可绕O点转动的轻质杠杆，在D点挂一个重为G的物体M，用一把弹簧测力计依次在A，B，C三点沿圆O相切的方向用力拉，都使杠杆在水平位置平衡，读出三次的示数分别为F1，F2，F3，它们的大小关系是（ ）
A．F1＜F2＜F3＜GB．F1＞F2＞F3＞G
C．F1=F2=F3="G"D．F1＞F2=F3=G
2． “嫦娥四号”月球探测器由如图的“着陆器和由它搭载的“月球车”组成在月球背面着陆后，通过“鹊桥”中继卫星与地球保持联系．“月球车”与“着器”分离，为了适应月球地面的特殊状况，“月球车”安装了6个车轮，下面关于“嫦娥四号”描述不正确的是
A．“嫦娥四号”着陆过程中，重力势能越来越小
B．展开的太阳能电池板将太阳能转化为电能为“嫦娥四号”提供能量
C．“着陆器”侧面的国旗是红色，是因为它反射红光
D．“月球车”安装了6个车轮是为了减小对月面的压力
3．关于光现象，下列说法错误的是
A．光从空气射入水中后传播速度会变小
B．透过书桌上的玻璃板看玻璃板下面的字，看到的是字的实像
C．白光通过三棱镜发生色散现象是由光的折射形成的
D．电视机的遥控器可以发出不同的红外线来实现对电视机的控制

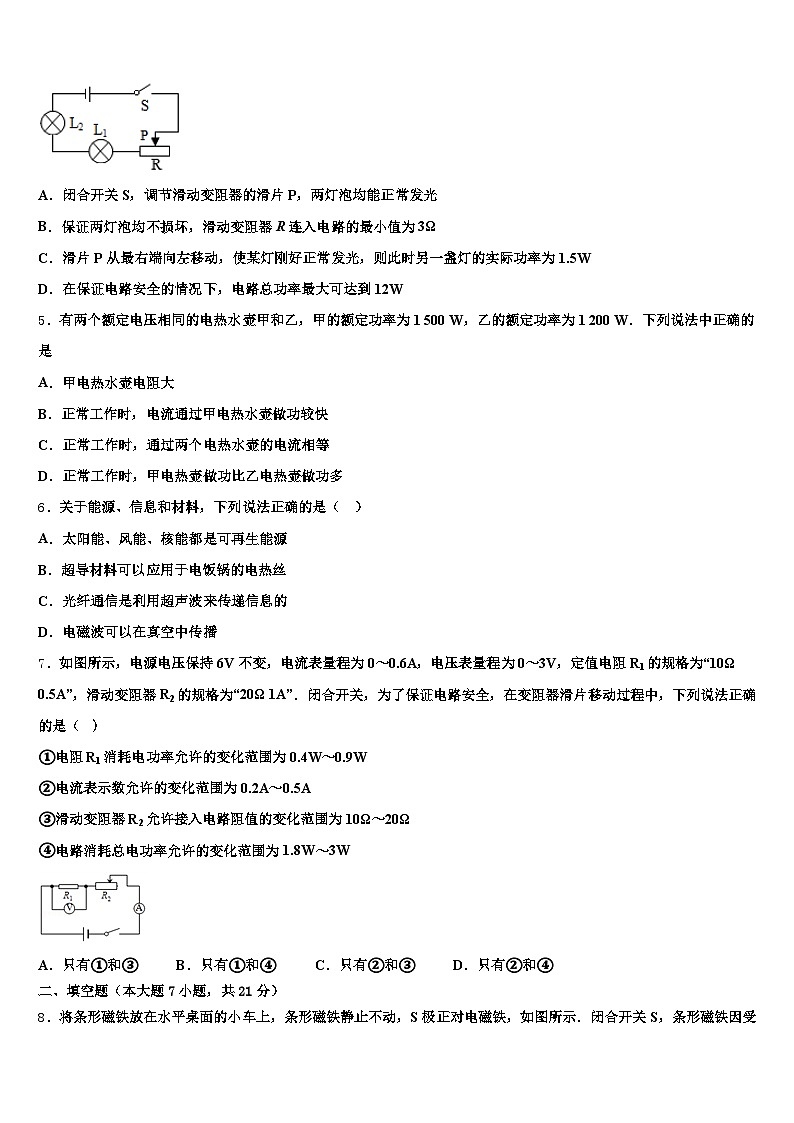

4．如图，电路中L1“6V 3W“和L2“6V 6W”两灯泡和滑动变阻器R串联，电源电压恒为12V．下列说法正确的是（ ）
A．闭合开关S，调节滑动变阻器的滑片P，两灯泡均能正常发光
B．保证两灯泡均不损坏，滑动变阻器R连入电路的最小值为3Ω
C．滑片P从最右端向左移动，使某灯刚好正常发光，则此时另一盏灯的实际功率为1.5W
D．在保证电路安全的情况下，电路总功率最大可达到12W
5．有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1 500 W，乙的额定功率为1 200 W．下列说法中正确的是
A．甲电热水壶电阻大
B．正常工作时，电流通过甲电热水壶做功较快
C．正常工作时，通过两个电热水壶的电流相等
D．正常工作时，甲电热壶做功比乙电热壶做功多
6．关于能源、信息和材料，下列说法正确的是（ ）
A．太阳能、风能、核能都是可再生能源
B．超导材料可以应用于电饭锅的电热丝
C．光纤通信是利用超声波来传递信息的
D．电磁波可以在真空中传播
7．如图所示，电源电压保持6V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1的规格为“10Ω 0.5A”，滑动变阻器R2的规格为“20Ω 1A”．闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（ ）
①电阻R1消耗电功率允许的变化范围为0.4W～0.9W
②电流表示数允许的变化范围为0.2A～0.5A
③滑动变阻器R2允许接入电路阻值的变化范围为10Ω～20Ω
④电路消耗总电功率允许的变化范围为1.8W～3W
A．只有①和③B．只有①和④C．只有②和③D．只有②和④
二、填空题（本大题7小题，共21分）

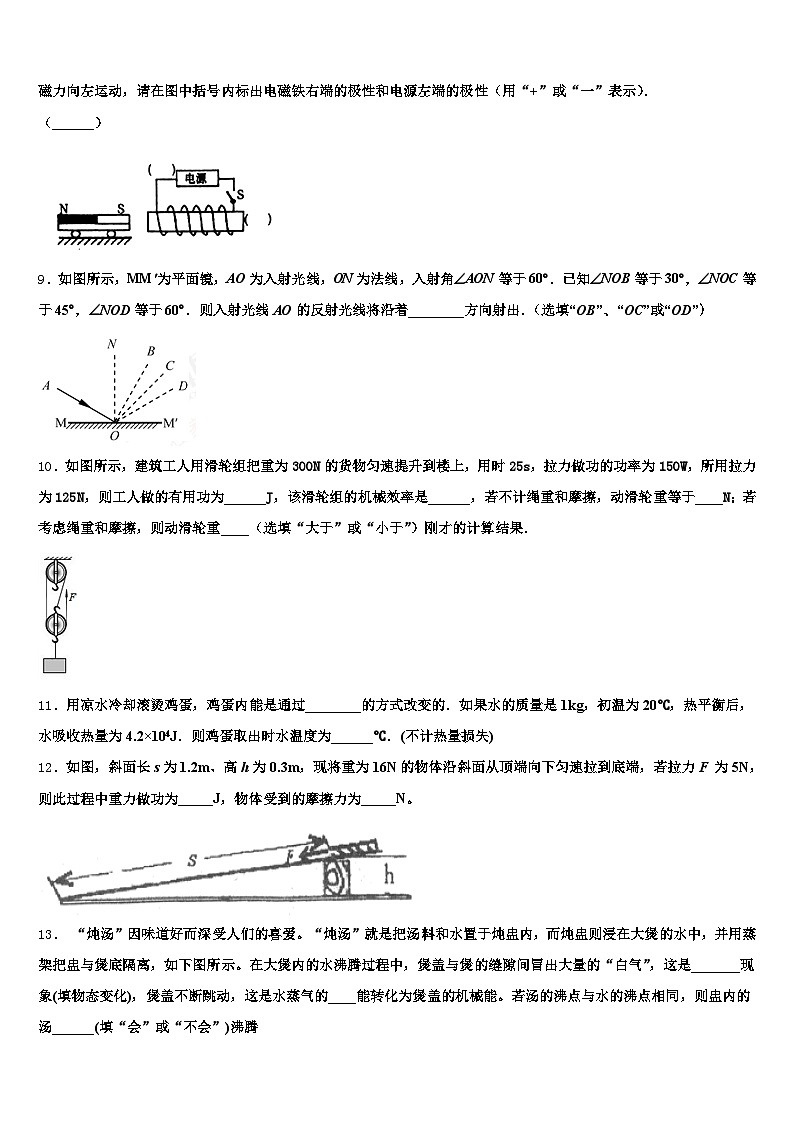

8．将条形磁铁放在水平桌面的小车上，条形磁铁静止不动，S极正对电磁铁，如图所示．闭合开关S，条形磁铁因受磁力向左运动，请在图中括号内标出电磁铁右端的极性和电源左端的极性（用“+”或“一”表示）．
（______）
9．如图所示，MM为平面镜，AO为入射光线，ON为法线，入射角AON等于60．已知NOB等于30，NOC等于45，NOD等于60．则入射光线AO的反射光线将沿着________方向射出．（选填“OB”、“OC”或“OD”）
10．如图所示，建筑工人用滑轮组把重为300N的货物匀速提升到楼上，用时25s，拉力做功的功率为150W，所用拉力为125N，则工人做的有用功为______J，该滑轮组的机械效率是______，若不计绳重和摩擦，动滑轮重等于____N；若考虑绳重和摩擦，则动滑轮重____（选填“大于”或“小于”）刚才的计算结果．
11．用凉水冷却滚烫鸡蛋，鸡蛋内能是通过________的方式改变的．如果水的质量是1kg，初温为20℃，热平衡后，水吸收热量为4.2×104J．则鸡蛋取出时水温度为______℃．(不计热量损失)
12．如图，斜面长s为1.2m、高h为0.3m，现将重为16N的物体沿斜面从顶端向下匀速拉到底端，若拉力F 为5N，则此过程中重力做功为_____J，物体受到的摩擦力为_____N。
13． “炖汤”因味道好而深受人们的喜爱。“炖汤”就是把汤料和水置于炖盅内，而炖盅则浸在大煲的水中，并用蒸架把盅与煲底隔离，如下图所示。在大煲内的水沸腾过程中，煲盖与煲的缝隙间冒出大量的“白气”，这是_______现象(填物态变化)，煲盖不断跳动，这是水蒸气的____能转化为煲盖的机械能。若汤的沸点与水的沸点相同，则盅内的汤______(填“会”或“不会”)沸腾
14．如图所示，在水平拉力F的作用下，物体A以0.2m/s的速度，在水平地面上做匀速直线运动，此时弹簧测力计的示数为3N，则A与地面间的摩擦力f＝_____N，拉力F的功率_____W（滑轮、弹簧测力计的重力以及滑轮与绳的摩擦不计）；若A与地面间的摩擦力不变，当机械效率为80%时，拉力F为_____N。
三、作图题（共7分）
15．如图，画出物体静止在斜面上时受到的摩擦力和物体对斜面压力的示意图；
16．如图所示，OO′为凸透镜的主光轴，S′为点光源S经凸透镜成的像，SA为光源S发出的一条光线，请在图中适当的位置画出凸透镜，并完成光线SA通过凸透镜的光路图．
17．如图所示，一凸透镜放置于水中其主光轴与水面重合，现有一束平行于水面的入射光线通过凸透镜后折射入水中，请画出完整的光路．
四、实验题（本大题共5小题，共20分）
18．小勇同学是班级的实验“小老师”，他在测量额定电压是2.5V小灯泡电功率的实验．
（1）为完成实验，请用笔画线代替导线，将甲图连接完整．
（_____）
（2）闭合开关前，滑动变阻器的滑片应调至最右端．若开关闭合后，发现无论怎样调节滑动变阻器，小灯泡发光较暗且亮度一直不变，则故障原因__________________．
（3）故障排除后，调节滑动变阻器的滑片，当电压表示数为2V时，电流表示数如图乙所示，此时通过小灯泡的电流为___________A，小灯泡此时的电功率为___________W．若要测量小灯泡的额定功率，应将滑动变阻器的滑片向右移动，直到电压表示数为___________V为止．
（4）移动滑动变阻器的滑片，记下多组电流表示数及对应的电压表示数，并画出图丙所示的I-U图象，从图象可以计算出小灯泡的额定功率为___________W．
（5）小勇继续调节滑动变阻器的过程中，小灯泡突然熄灭了，电压表示数___________（选填“变大”“变小”或“不变”），经检查发现灯丝烧断．
19．探究“牛顿第一定律”的过程中：
（1）某实验小组利用如图1所示的装置来研究“阻力对物体运动的影响”。
①运动的小车在水平面上滑行距离的长短除了与小车受到的摩擦阻力有关外，你认为还应该与小车_____有关（写出一个即可）；
②每次实验让小车从同一斜面的同一高度由静止自由滑下的目的是________。
③实验现象是：同一小车分别在粗糙不同的水平面上滑行时，小车受到的摩擦力越小，滑行的距离越___________，速度减小得越___________。
④根据实验现象，可推理得出：运动的小车如果所受的阻力为零，小车将做___________。
（2）事实上“牛顿第一定律”的形成，经历了伽利略、笛卡尔和牛顿等科学家的不断完善。
①伽利略经过图2所示的实验和推理得出结论：如果没有摩擦力和空气阻力的影响，在水平面上运动的物体将会一直运动下去。结合伽利略的结论写出下图中各实验和推理的先后顺序___________（用字母表示）。
②笛卡尔在伽利略观点的基础上进一步完善：如果运动中的物体没有受到力的作用，它将维续以同一速度沿直线运动，既不停下来也不偏离原来的方向。牛顿在他们研究的基础上提出了“牛顿第一定律”。相对于“牛顿第一定律”，笛卡尔的观点有什么不足？___________。
（3）牛顿第一定律是在大量事实的基础上，通过推理抽象概括出来的。因此___________用实验来直接证明这一定律（选填“能”或“不能”）。在图3声现象的探究中运用该方法的是___________。
20．在测量电阻的实验中，用两节干电池作为电源，待测电阻的阻值约为6Ω。
（1）在实物电路图中，用“×”打在错误连线上，并用笔画线代替导线改正错误连线。
（________）
（2）闭合开关前，滑动变阻器的滑片应移动到______（填“左”或“右”）端。实验中滑动变阻器除了保护电路外，主要作用是__________。
（3）某次测量的电压表和电流表的示数如图所示，此时测量的待测电阻R=____Ω。
（4）实验中其中一组同学发现，在调节滑动变阻器的过程中，电流表示数增大，而电压表示数减小，你认为出现的问题是__________。
（5）通常在使用电压表时认为其电阻无穷大，不考虑电压表中流过的电流；在使用电流表时认为其电阻为零，不考虑电流表两端分得的电压。在用电压表、电流表测量电阻有如下图所示的两种测量电阻的连接方式，若电压表的电阻不是很大，电流表电阻不是很小，你认为图____中测量出的电阻值比真实值偏大。
（6）若想利用该装置继续探究电流跟电阻的关系，还需要添加的器材是________。
21．如图1是小明“测量小灯泡电功率”的电路，灯泡的额定电压为2.5V（电阻约10Ω）、电源电压恒为6V．
（1）为保证实验顺利进行，应选择下列哪个滑动变阻器接入电路中_____；
A．10Ω 2A B．20Ω 1A
（2）闭合开关，调节滑动变阻器滑片P，发现电压表示数为2.7V，要使灯泡正常发光，下一步操作应该是：将滑片P向_____（填“左”或“右”）端移动；
（3）实验数据如表：
分析实验数据可知：
①第5次实验，灯泡熄灭的原因是_____；
②小灯泡断电后的电阻可能是_____；
A．0Ω B．2Ω C．10Ω D．11Ω
（4）完成上述实验后，小明向老师又要了一个已知阻值为R0的定值电阻和一个单刀双掷开关，设计了如图2所示的电路测量灯泡的额定功率．请完成实验步骤：
①闭合开关S1，将S2拨到触点_____（选填“1”或“2”），移动滑片P，使电压表的示数为_____V；
②再将开关S2拨到触点_____（选填“1”或“2”），保持滑片P的位置不动，读出电压表的示数U；
③灯泡额定功率的表达式为P额＝_____（用已知量和测量量符号表示）．
22．为了测定额定电压为“2.5V”小灯泡的电阻，小明同学设计了如图甲的电路图．实验中各元件完好，电源电压保持不变．
（1）请将电路连接完整；
（______）
（2）闭合开关前，应将滑动变阻器滑片移到______端．（选填“A”或“B”）
（3）实验时，若无论怎样移动滑动变阻器的滑片， 小灯泡始终不亮，但电压表有示数，电流表示数几乎为零，则故障的原因可能是______（选填“电流表与导线”或“灯泡与灯座”）接触不良；
（4）排除故障后，进行了 4 次测量，如下表．当进行第 5 次实验时，他想要测量灯泡正常发光时的电阻，需要使电压表的示数为______V，此时电流表的示数如图所示，则通过小灯泡的电流为______A，该灯泡的电阻为______Ω（保留一位小数）．
（5）实验过程中，为了避免灯丝烧断，请提出在调节滑动变阻器的过程中应注意的事 项：______．
五、计算题（本大题共2小题，共13分）
23．如图所示的电路中，小灯泡上标有“6V3.6W”字样，滑动变阻器R1的最大电阻为40Ω，当只闭合S、S2，滑动变阻器的滑片P在中点时，小灯泡正常发光；当所有开关都闭合，滑片滑到A端时，A1、A2的示数之比是3：1（灯的电阻保持不变）。求：
（1）小灯泡正常发光时的电流；
（2）电源电压；
（3）当只闭合S、S2，滑动变阻器的滑片P在A端时，小灯泡两端的实际电压。
（4）小灯泡消耗的最小电功率（不能为0）。
24．如图所示，电源电压为6V保持不变定值电阻R1的阻值为15Ω，小灯泡L上标有“3V1.8W“的字样，忽略小灯泡灯丝电阻受温度的影响．求：
小灯泡正常发光时的电阻；当开关S1、S2都断开时，小灯泡L消耗的实际功率；当开关S1、S2都闭合时，电流表示数变为0.9A，通电2min电流通过R2产生的热量．
六、综合能力题（本大题共3小题，共18分）
25．现有一架总质量为m的喷气式飞机，已知该飞机飞行时所受空气阻力的大小与速度平方成正比，即f=kv2（式中k为已知量）．若飞机飞行过程中的耗油量可忽略不计． 该飞机在空中沿水平方向飞行时，飞机所受向上的升力是由机翼上、下表面气流速度不同所产生的．若以机翼为参照物，则机翼上表面附近气流的速度________机翼下表面附近气流的速度． 在该飞机沿水平直线匀速飞行时，它上、下表面所受到的压力差为________． 若该飞机以速度v沿水平方向匀速直线飞行的时间为t，则它在这段时间内克服空气阻力所做的功W为________．
26．近年来，汽车逐步走进了普通百姓的家庭．
现在汽车的发动机大多是用汽油作燃料的汽油机．如图所示的汽油机正处在______冲程；由于过度开发和使用加剧了不可再生能源的消耗，现在很多地方正在使用乙醇汽油．乙醇汽油是一种由乙醇和普通汽油按一定比例混配形成的替代能源，其中普通汽油体积占90%，乙醇（即酒精）体积占10%．某型号汽车使用上述乙醇汽油在水平路面上匀速行驶时，受到的牵引力为920N，每行驶100km耗油10kg．则10kg乙醇汽油完全燃烧放出的热量是多少焦____？（乙醇汽油热值q=4.6×107J/kg）该车此时的效率为多少_____？请写出使用乙醇汽油的好处是什么______？（写出一条即可）
27．家庭常用的高压锅与普通锅主要不同之处在于它的密封性好。图乙是高压锅的示意图，带有活塞的气孔1使锅内与外界连通，此时锅内气压与外界大气压相等（外界大气压）。当锅内温度升高至100℃时，锅内气体把气孔1的活塞顶起，这时锅被密封。锅盖中央有一出气孔2，孔上盖有限压阀，当锅内气压达到限定值时，限压阀被锅内气体顶起放出部分气体，实现了对锅内气体压强的控制。图17丙是水的沸点随锅内气压变化的图像。（）
写出水的沸点与气压的关系；若高压锅出气孔2的截面积为，锅内水的沸点最高达到115℃，为保证使用安全，限压阀的质量不得超过多少g？
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
试题分析：利用杠杆平衡条件分析，当阻力和阻力臂不变时，如果动力臂不变，只改动用力方向，其动力不变，据此分析解答．
解：设拉力的力臂为L，则由题意可知，当杠杆在水平位置平衡时：G×OD=F×L
由此可得：F=
因为G，OD不变，OD=L=r，故F=G，由于F1、F2、F3的力臂都为圆的半径，相等，故F1=F2=F3=G
故选C
【点评】此题主要考查学生对于杠杆平衡问题的分析能力，此题关键是力臂的确定．
2、D
【解析】
A、“嫦娥四号”着陆过程中，质量不变，高度越来越小，所以重力势能越来越小，故A正确，不符合题意；
B、展开的太阳能电池板，消耗太阳能，产生电能，将太阳能转化为电能，故B正确，不符合题意；
C、国旗不透明，显红色是因为它吸收其它色光，反射红光，故C正确，不符合题意；
D、“月球车”安装了6个车轮是在压力一定时，通过增大受力面积来减小压强，故D错误，符合题意．
3、B
【解析】
A、光在空气中的传播速度要大于在水中的传播速度，故A正确；
B、透过书桌上的玻璃板看玻璃板下面的字，看到的是字的虚像，是光的折射形成的，故B错误；
C、白光通过三棱镜可以分解成七色光，是光的色散现象，其实质是光的折射，故C正确；
D、电视机的遥控器可以发出不同的红外线来实现对电视机的控制，故D正确．
4、C
【解析】
A．根据P=UI可得，灯泡正常工作的电流分别为：
，
；
由图知，闭合开关S，两灯泡串联，由于串联电路的电流处处相等，所以两灯泡不能都正常发光；故A错误；
B．由可得，两灯的电阻分别为：
，
；
由于串联电路的电流处处相等，两灯泡正常发光时的最大电流为：I=I1=0.5A，
由欧姆定律可得总电阻：
；
根据串联电路的总电阻等于各分电阻之和可得，
R连入电路的最小值：
,
故B错误；
C．滑片P从最右端向左移动，使某灯刚好正常发光，则正常发光的是电流较小的一个灯泡L1，所以另一盏灯的实际功率：
，
故C正确；
D．在保证电路安全的情况下，电路中的最大电流I=I1=0.5A，则整个电路的最大功率：
，
故D错误．
重点是欧姆定律和电功率的相关计算，要能读懂电路图，能熟练应用串联电路的电压和电流特点，都是电路的最基本规律，应熟练掌握．
5、B
【解析】
A．根据P=UI，I=，得R=，两电热水壶的额定电压相同，甲的额定功率大于乙的额定功率，所以甲的电阻小于乙的电阻，故A错误；
B．甲的额定功率大于乙的额定功率，且都正常工作，根据电功率的物理意义可知，电流通过甲电热水壶做功较快，故B正确；
C．两个电热水壶都正常工作时，甲的额定功率大，根据P=UI可知，通过甲的电流大，故C错误；
D．两个电热水壶都正常工作，根据W=Pt可知，由于甲、乙的通电时间不能确定，所以甲、乙的做功多少不确定，故D错误．
6、D
【解析】
太阳能、风能、水能可以从自然界源源不断的直接获得，是可再生能源；超导体的电阻为零，不会放热，所以电能无法转化为内能；光纤通信是利用电磁波来传递信息；电磁波可以在真空中传播。
【详解】
A．太阳能、风能是可再生能源，核能不是可再生能源，故A错误；
B．超导材料不能用于电饭锅，因为电流通过超导材料时不能发热，故B错误；
C．光线通信是利用光波来传递信息的，故C错误；
D．电磁波可以在真空中传播，故D正确。
故选D。
7、A
【解析】
①电压表示数为3V时，电阻R1通过的电流为：
，与元件的允许电流值比较得，电路中最大电流为0.3A，此时R1的最大功率为：，
当滑动变阻器接入电路的电阻最大时，电路中电流最小为：
，则R1的最小功率为：
，
故电阻R1消耗电功率允许的变化范围为0.4W～0.9W，①正确；
②由①的解答过程可知，电流表示数允许的变化范围为0.2A～0.3A．故②错误
③电压表示数为3V时，电流为0.3A，此时滑动变阻器接入电路的最小电阻为：
，
故滑动变阻器R2允许接入电路阻值的变化范围为10Ω～20Ω，③正确；
④电流最大时，电路最大功率为：
；
电流最小时，电路最小功率为：
，
电路消耗总电功率允许的变化范围为1.2W～1.8W，故④错误；
故选A．
点睛：重点是电路的动态分析及电功率的计算，关键是理解“保证电路安全”的意思，即各个电表及电路元件，都不能超量程或允许的最大值，再结合欧姆定律分析，本题中，滑动变阻器阻值最大时，电流小，电压表示数也小，所以不会影响电路安全；电阻变小时，电流增大，电压表的示数也增大，根据比较参数确定电路中的最大电流．
二、填空题（本大题7小题，共21分）
8、
【解析】
（1）闭合开关S，条形磁体因受磁力向左运动，说明条形磁体受到了一个向左的排斥力，已知条形磁体左端为N极、右端为S极，根据同名磁极相互排斥可确定通电螺线管的左端是S极、右端为N极；
（2）根据安培定则，大拇指指向通电螺线管的N极，则电流从电磁铁左侧流入，所以电源的左端为正极，如图所示：
9、OD
【解析】
光反射时，反射角等于入射角，所以图中入射角∠AON等于60°，故反射角也等于60°，而∠NOD等于60°，故OD 为反射光线，故入射光线AO的反射光线将沿着OD方向射出．
10、3000 80% 75 小于
【解析】
（1）已知拉力做功的功率为150W，用时25s，所以拉力做的功为：
；
由W=Fs可知，绳子自由端移动的距离：
，
由图可知，绳子的股数为n=3，所以，物体提升高度为：
h=，
则工人做的有用功为：
，
（2）该滑轮组的机械效率：
，
（3）若不计绳重和摩擦，动滑轮重：
，
（4）若考虑绳重和摩擦，由于提升动滑轮所做的额外功减小，则动滑轮重小于刚才的计算结果。
11、热传递 30C
【解析】
用凉水冷却鸡蛋时，冷水从鸡蛋中吸收热量，即鸡蛋释放热量，其内能减少、温度降低，是通过热传递的方式改变内能的；根据Q吸 =cm（t-t0 ）可知鸡蛋取出时水的温度为： t=Q吸/cm+t0 =4.2×104J/4.2×103J/(kg•℃)×1kg+20℃=30℃．
12、4.8 1
【解析】
由题沿斜面拉动物体，求此过程中重力做功为_____J，物体受到的摩擦力为_____N可知，本题考查功的计算和机械效率公式的应用。知道物体的重力和上升的高度，根据求出有用功；知道斜面的长度和拉力的大小，根据求出总功，总功减去有用功即为克服摩擦力所在的额外功，根据求出斜面上物体受到的摩擦力。
【详解】
提升物体过程中重力做功：，
拉力做的总功：。
克服摩擦力所做的额外功：W额＝W总﹣W有用＝6J﹣4.8J＝1.2J，
斜面上物体受到的摩擦力：。
13、液化 ；内 ； 不会
【解析】
煲盖与煲的缝隙间冒出大量的“白气”，是小液珠，是由水蒸气遇冷液化形成的，这是一种液化现象；水蒸气具有能量，推动煲盖做功，水蒸气的内能转化为煲盖的机械能；沸腾需要的条件是液体温度达到沸点，同时还要继续吸热，题目中将炖盅浸在大煲的水中，而且用蒸架把盅与煲底隔离，大煲内水由于火的持续加热，温度达到沸点而沸腾，经过一段时间的热传递，炖盅中的温度也会达到沸点温度，这样炖盅内外温度相等，没有温度差，不会发生热传递，也就不会继续给炖盅中水加热，里面的水只能是达到沸点温度而不能沸腾起来。
故答案为：液化，内，不会．
14、6 1.2 3.75
【解析】
由图知道，水平拉力F与弹簧测力计的拉力是相等的，所以，拉力F=3N；由于使用动滑轮省一半力，所以拉力F是摩擦力的一半，即摩擦力大小是：f=2F=2×3N=6N；由于使用动滑轮省一半力，但要多移动一半的距离，所以绳子自由端运动的速度是物体A运动速度的2倍，即v绳 =2vA =2×0.2m/s=0.4m/s，所以，拉力F的功率：=3N×0.4m/s=1.2W；当机械效率为80%时，即=80%，所以，拉力是：=3.75N。
三、作图题（共7分）
15、
【解析】
过物体的重心作沿斜面向上的力，即摩擦力；物体对斜面的压力的作用点在物体与斜面接触面的中点处，过此点与斜面垂直向下的力，即为压力，如图：
16、
【解析】
因为过凸透镜光心的光线传播方向不变，连接SS’，交凸透镜的主光轴于一点，此点即为凸透镜的光心，过交点垂直主光轴画出凸透镜．入射光线SA交凸透镜于点A，连接AS’并用箭头标出光的传播方向．
如图：
考点：凸透镜的光路图
17、略
【解析】
平行于主光轴的入射光线经过凸透镜折射后，折射光线过焦点，由此可以确定对应的折射光线；过入射点（焦点）垂直于界面作出法线，根据折射角小于入射角，在水中法线的另一侧作出折射光线，故完整的光路如图：
四、实验题（本大题共5小题，共20分）
18、 滑动变阻器都接在下面的两个接线柱 0.22 0.44 2.5 0.625 变大
【解析】
（1）因为灯泡的额定电压为2.5V，所以电压表的量程应选0～3V，且与灯泡并联，滑动变阻器的任意上方接线柱与电源的负极相连即可，电路如下图所示：
（2）闭合开关前，滑动变阻器的滑片应调至最右端阻值最大处，发现无论怎样调节滑动变阻器，小灯泡发光较暗且亮度一直不变，则说明电路电流太小，即滑动变阻器的阻值太大，且滑动变阻器没有起到改变电路电阻的作用，所以，故障应是滑动变阻器同时接的下面两个接线柱；
（3）由图乙知道，电流表的量程是0～0.6A，分度值为0.02A，示数为0.22A，小灯泡此时的电功率是：P=UI=2V×0.22A=0.44W；由于实际电压2V小于灯的额定电压2.5V，由串联电路电压的规律知道，应减小变阻器的电压，即应减小变阻器连入电路中的电阻大小，故滑片向左移动，直到电压表示数为额定电压为2.5V为止；
（4）由图丙所示I-U图象知道，灯泡额定电压U=2.5V所对应的电流是I=0.25A，所以，灯泡的额定功率是：P=UI=2.5V×0.25A=0.625W；
（5）继续调节滑动变阻器的过程中，小灯泡突然熄灭了，说明小灯泡的灯丝被烧断，由于电流表串联在电路中，电压表与电源连通，此时灯泡两端的电压约等于电源电压，故电压表的示数会变大．
19、运动到水平面时的初速度 控制小车到达水平面的速度相同 远 慢 匀速直线运动 CAB 没有对静止物体不受力时的情况做出描述 不能 B
【解析】
（1）①运动的小车在水平面上滑行距离的长短与小车受到的摩擦阻力、小车运动到水平面时的初速度、小车的质量等都可能有关；
②为了控制小车到达水平面的速度相同，所以每次实验让小车从同一斜面的同一高度由静止自由滑下；
③由实验现象可知：同一小车分别在粗糙不同的水平面上滑行时，小车受到的摩擦力越小，滑行的距离越远，速度减小得越慢；
④根据实验现象，可推理得出：运动的小车如果所受的阻力为零，小车将以恒定不变的速度向前运动，做匀速直线运动。
（2）①结合伽利略的结论可以想象出，他所进行各实验和推理应该是先有空气阻力、斜面粗糙，再推理出无空气阻力、斜面光滑的情况，因此其先后顺序应该是CAB。
②相对于“牛顿第一定律”，笛卡尔的观点不够全面，即：没有对静止物体不受力时的情况做出描述；
（3）牛顿第一定律是在大量事实的基础上，通过推理抽象概括出来的。因此不能用实验来直接证明这一定律。
在图3声现象的探究中，探究真空不能传声时，绝对的真空我们无法直接获得，最终的结论是推理得出的，因此运用该方法的是B。
20、 右 改变被测电阻中的电流和两端电压，以取得多组数据 5 电压表并联在滑动变阻器两端 甲 不同阻值的定值电阻
【解析】
（1）由原电路知道，电流表与电阻并联，电压表串联在电路中是错误的，电压表应与电阻并联，电流表与电阻串联，故修改电路如下所示：
（2）为了保护电路，闭合开关前，滑动变阻器的滑片应移动到阻值最大处，即右端；实验中为减小误差，需要多次测量取平均值，所以滑动变阻器的另一作用是：改变被测电阻中的电流和两端电压，以取得多组数据；
（3）由电压表和电流表的示数知道，电压表选用小量程，分度值为0.1V，电压为1.5V，电流表选用小量程，分度值为0.02A，电流为0.3A，由欧姆定律知道，此时测量的待测电阻是： =5Ω；
（4）实验中若在调节滑动变阻器的过程中，若电流表示数增大，则由欧姆定律U=IR知道，电阻的电压变大，由串联电路电压的规律知道，此时变阻器的电压变小，又因为电压表示数减小，所以出现的问题是：电压表并联在滑动变阻器两端；
（5）图甲中电压表测电流与电阻的总电压，根据串联电路电压的规律，电压表示数大于电阻的实际电压，而电流表测量的电流是准确的，由欧姆定律，测量出的电阻值比真实值偏大；图乙中，电压表与电阻并联，电压表测量的电压是准确的，由并联电路电流的规律，电流表示数大于R的实际电流，由欧姆定律，测量出的电阻值比真实值偏小，测量出的电阻值比真实值偏大的是图甲的连接方式；
（6）若探究电流跟电阻的关系，为得出普遍性的规律，要多次测量，还需要添加的器材是：不同阻值的定值电阻。
21、B 右 灯的实际功率太小 B 2 2.5 1
【解析】
（1）当灯正常发光时，电路中的电流约为I＝＝＝0.25A，滑动变阻器两端的电压U滑＝U﹣UL＝6V﹣2.5V＝3.5V，变阻器连入的电阻为R滑＝＝＝14Ω＞10Ω，所以滑动变阻器选B：20Ω 1A．
（2）当电压表示数为2.7V，大于小灯泡的额定电压，要使灯泡正常发光，当增大滑动变阻器的阻值时，滑动变阻器分得的电压增大，因此滑片要向右端移动，直到电压表的示数为2.5V；
（3）①灯在额定电压下的功率为额定功率，分析数据可知，灯在额定电压下的电流0.28A，小灯泡的额定功率为：P＝UIL＝2.5V×0.28A＝0.7W；第5次实验中，灯泡的实际功率：＝＝0.5V×0.16A＝0.08W，通过计算知灯的实际功率太小，达不到发光功率，所以灯泡熄灭；
②金属导体的电阻与温度有关，小灯泡的电阻主要是受到温度变化的影响；由表中第5组实验数据可知，此时灯泡电阻R＝＝＝3.125Ω；灯泡电阻受温度影响，随温度降低而减小，小灯泡在断电一段时间后，灯丝温度降低，灯泡的电阻减小，但不会为0，则灯泡电阻可能是2Ω；故选B．
（4）①首先使灯泡两端的电压为2.5V，使其正常发光，所以闭合开关Sl，将S2拨到触点2，移动滑片，使电压表的示数为2.5V；
②再测定值电阻两端的电压，将开关S2拨到触点1，保持滑片的位置不动，读出电压表的示数U，则定值电阻两端的电压为U﹣2.5V；
③电路中的电流I＝；则灯泡额定功率的表达式为P额＝U额I＝2.5V×I＝．
22、 A 灯泡与灯座 2.5 0.28 8.9 滑动变阻器接入电路的阻值不能太小
【解析】
（1）灯的额定电压为2.5V，故电压表选用小量程与灯并联，如下所示：
（2）闭合开关前，滑动变阻器的滑片应滑到阻值最大处，即滑片应移至最左端的A处，从而保护电路；
（3）实验时，无论怎样移动滑动变阻器的滑片， 小灯泡始终不亮，电流表没有示数，说明电路中有断路的地方，电压表有示数，说明电压表的两个接线柱和电源连接的部分没有断路，故障是灯泡与灯座接触不良了．
（4）测量灯泡正常发光时的电阻，应调节滑动变阻器，当电压表的示数为2.5V；由图知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.28A，则该灯泡的电阻为；
（5）为了避免灯丝烧断，调节滑动变阻器的滑片时，使电压表示数低于、等于或稍大于小灯泡的额定电压，不应使灯泡两端电压比其额定电压高太多，即在调节滑动变阻器的过程中应注意的事项：滑动变阻器接入电路的阻值不能太小．
五、计算题（本大题共2小题，共13分）
23、（1）0.6A（2）18V（3）3.6V（4）0.4W
【解析】
（1）由P＝UI可得，小灯泡正常发光时的电流：；
（2）由可得，小灯泡的电阻：，
当只闭合S、S2，滑动变阻器的滑片P在中点时，灯泡L与R1串联，因串联电路中各处的电流相等，且小灯泡正常发光，所以，滑动变阻器两端的电压：，
因串联电路中总电压等于各分电压之和，所以，电源的电压：；
（3）当只闭合S、S2，滑动变阻器的滑片P在A端时，灯泡L与R1串联，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：，
小灯泡两端的实际电压：；
（4）当所有开关都闭合，滑片滑到A端时，R2与R1的最大电阻并联，电流表A1测干路电流，电流表A2测R2支路的电流，
因并联电路中干路电流等于各支路电流之和，且此时A1、A2的示数之比是3：1，
所以，通过R1、R2的电流之比：，因并联电路中各支路两端的电压相等，所以，两电阻的阻值之比：，
则 ，比较可知，R2的阻值大于R1的最大阻值，则当闭合S、S3且断开S1、S2时，灯泡L与R2串联，此时电路中的总电阻最大，电路中的电流最小，灯泡的电功率最小，电路中的最小电流：，
小灯泡消耗的最小电功率： 。
答：（1）小灯泡正常发光时的电流为0.6A；
（2）电源电压为18V；
（3）当只闭合S、S2，滑动变阻器的滑片P在A端时，小灯泡两端的实际电压为3.6V；
（4）小灯泡消耗的最小电功率为0.4W。
24、（1）5Ω（2）0.45W（3）360J
【解析】
（1）由P＝UI＝可得，小灯泡正常发光时的电阻：RL＝＝＝5Ω；
（2）当开关S1、S2都断开时，R1与L串联，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I＝＝＝0.3A，灯泡L消耗的实际功率：PL′＝I2RL＝（0.3A）2×5Ω＝0.45W；
（3）当开关S1、S2都闭合时，R1与R2并联，电流表测干路电流，因并联电路中各支路两端的电压相等，所以，通过R1的电流：I1＝＝＝0.4A，因并联电路中干路电流等于各支路电流之和，所以，通过R2的电流：I2＝I′﹣I1＝0.9A﹣0.4A＝0.5A，通电2min电流通过R2产生的热量：Q2＝W2＝UI2t＝6V×0.5A×2×60s＝360J．
六、综合能力题（本大题共3小题，共18分）
25、大于 mg kv3t
【解析】
（1）若以机翼为参照物，等质量的空气在相同的时间内同时通过机翼的上表面和下表面，由于上表面弯曲，下表面平直，所以空气通过上表面的流速大，通过下表面的流速较小；
（2）该飞机沿水平直线匀速飞行时，飞机受到平衡力的作用，即△F=G，它上、下表面所受到的压力差为△F=G=mg；
（3）已知飞机匀速行驶时所受阻力与速度平方成正比，即f=kv2，当飞机在水平轨道上匀速行驶时，牵引力等于阻力，即F=f=kv2，所以它在这段时间内克服空气阻力所做的功W=Pt=Fvt=fvt=kv2×vt=kv3t．
26、压缩 4.6×108J 20% 污染小
【解析】
(1)如图所示，进气门和排气门均关闭，活塞由下向上运动，所以为压缩冲程；(2)10kg乙醇汽油完全燃烧放出的热量Q＝mq＝10kg×4.6×107J/kg＝4.6×108J；(3)牵引力做的功W＝Fs＝920N×1×105m＝9.2×107J，该车此时的效率η＝×100%＝×100%＝20%．(4)使用乙醇汽油的好处是：污染小．
点睛：（1）根据气门的开关情况和活塞的运动方向判断是哪一个冲程；（2）根据Q＝mq求出10kg乙醇汽油完全燃烧放出的热量；（3）根据W＝Fs求出行驶100km牵引力做的功，根据η＝求出效率；（4）从节能环保的角度作出分析和解答．
27、（1）水的沸点随气压的增大而升高。
（2）
【解析】
本题内容取材于学生所熟悉的生活实际，考查用物理知识解决实际问题的能力，根据高压锅限压阀气孔2的面积，以限压阀为研究对象，则有p'锅内S-p0S，然后可求出限压阀的重力，从而得出限压阀的质量。
【详解】
（1）由图丙可知，水的沸点随气压的增大而升高。
（2）由图像可知，锅内水的沸点最高达到115℃，锅内外压强差
，
出气孔2受到气体的压力
，,
因为，
限压阀的质量。
答：（1）水的沸点随气压的增大而升高。（2）为保证使用安全，限压阀的质量不得超过90g。
实验次数
1
2
3
4
5
发光情况
非常亮
明亮
较亮
较暗
熄灭
电压U/V
3.0
2.5
1.7
1.3
0.5
电流I/A
0.30
0.28
0.24
0.21
0.16
序号
电压 U/V
电流 I/A
电阻 R/Ω
1
1.0
0.14
7.1
2
1.4
0.19
7.4
3
1.7
0.22
7.7
4
2.0
0.25
8.0
5
