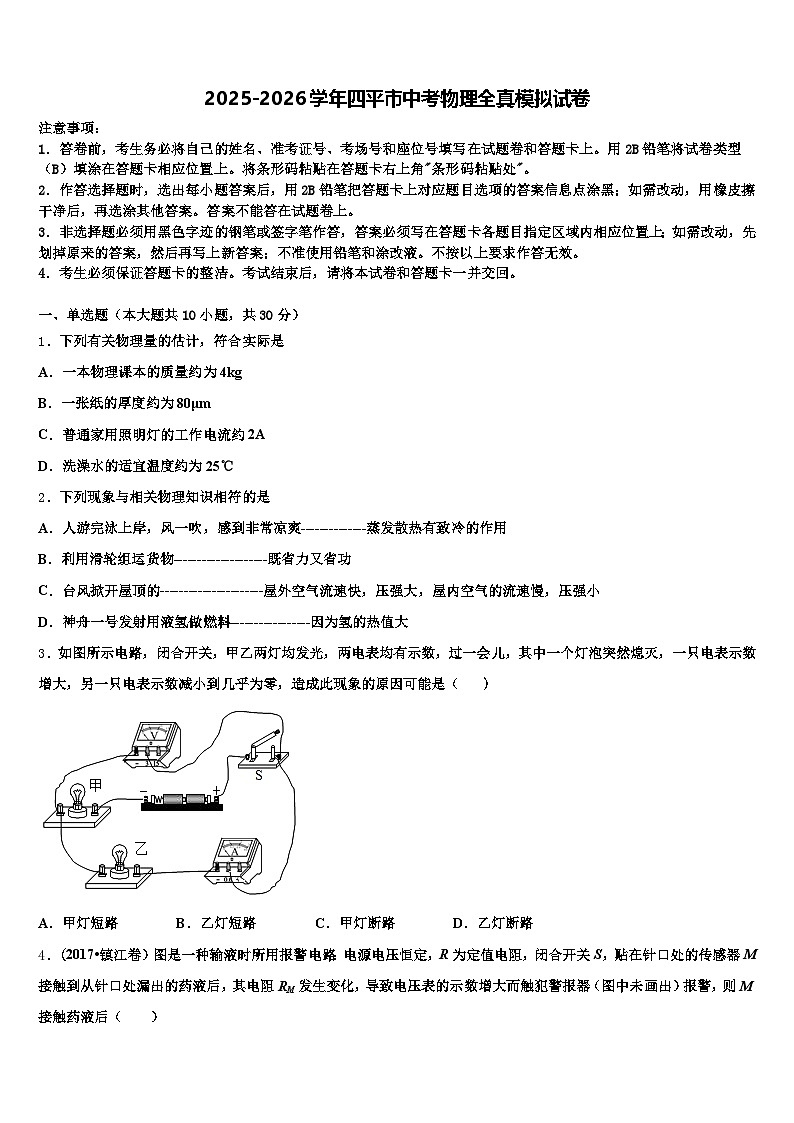

2025-2026学年四平市中考物理全真模拟试卷（含答案解析）

这是一份2025-2026学年四平市中考物理全真模拟试卷（含答案解析），共17页。试卷主要包含了考生必须保证答题卡的整洁，以下研究方法相同的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单选题（本大题共10小题，共30分）
1．下列有关物理量的估计，符合实际是
A．一本物理课本的质量约为4kg
B．一张纸的厚度约为80μm
C．普通家用照明灯的工作电流约2A
D．洗澡水的适宜温度约为25℃
2．下列现象与相关物理知识相符的是
A．人游完泳上岸，风一吹，感到非常凉爽--------------蒸发散热有致冷的作用
B．利用滑轮组运货物--------------------既省力又省功
C．台风掀开屋顶的----------------------屋外空气流速快，压强大，屋内空气的流速慢，压强小
D．神舟一号发射用液氢做燃料-----------------因为氢的热值大
3．如图所示电路，闭合开关，甲乙两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零，造成此现象的原因可能是（ ）
A．甲灯短路B．乙灯短路C．甲灯断路D．乙灯断路

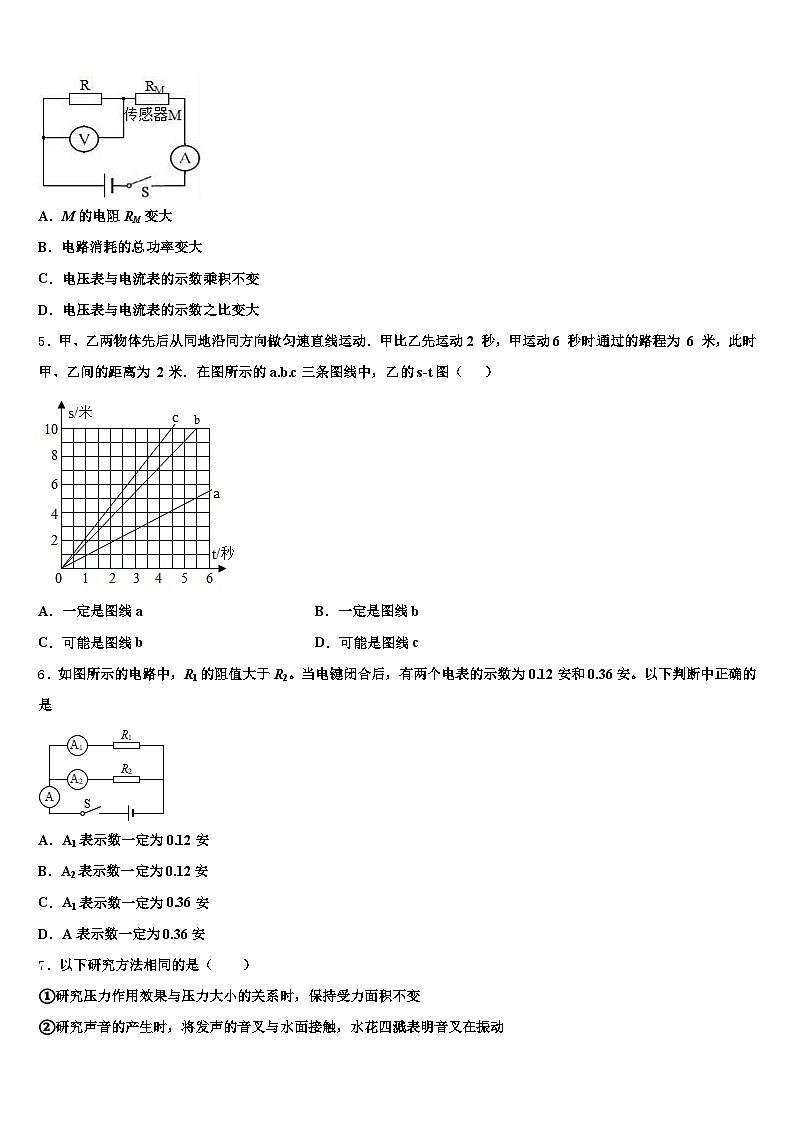

4．（2017•镇江卷）图是一种输液时所用报警电路：电源电压恒定，R为定值电阻，闭合开关S，贴在针口处的传感器M接触到从针口处漏出的药液后，其电阻RM发生变化，导致电压表的示数增大而触犯警报器（图中未画出）报警，则M接触药液后（ ）
A．M的电阻RM变大
B．电路消耗的总功率变大
C．电压表与电流表的示数乘积不变
D．电压表与电流表的示数之比变大
5．甲、乙两物体先后从同地沿同方向做匀速直线运动．甲比乙先运动2 秒，甲运动6 秒时通过的路程为 6 米，此时甲、乙间的距离为 2米．在图所示的a.b.c三条图线中，乙的s-t图（ ）

A．一定是图线aB．一定是图线b
C．可能是图线bD．可能是图线c
6．如图所示的电路中，R1的阻值大于R2。当电键闭合后，有两个电表的示数为0.12安和0.36安。以下判断中正确的是
A．A1表示数一定为0.12安
B．A2表示数一定为0.12安
C．A1表示数一定为0.36安
D．A表示数一定为0.36安

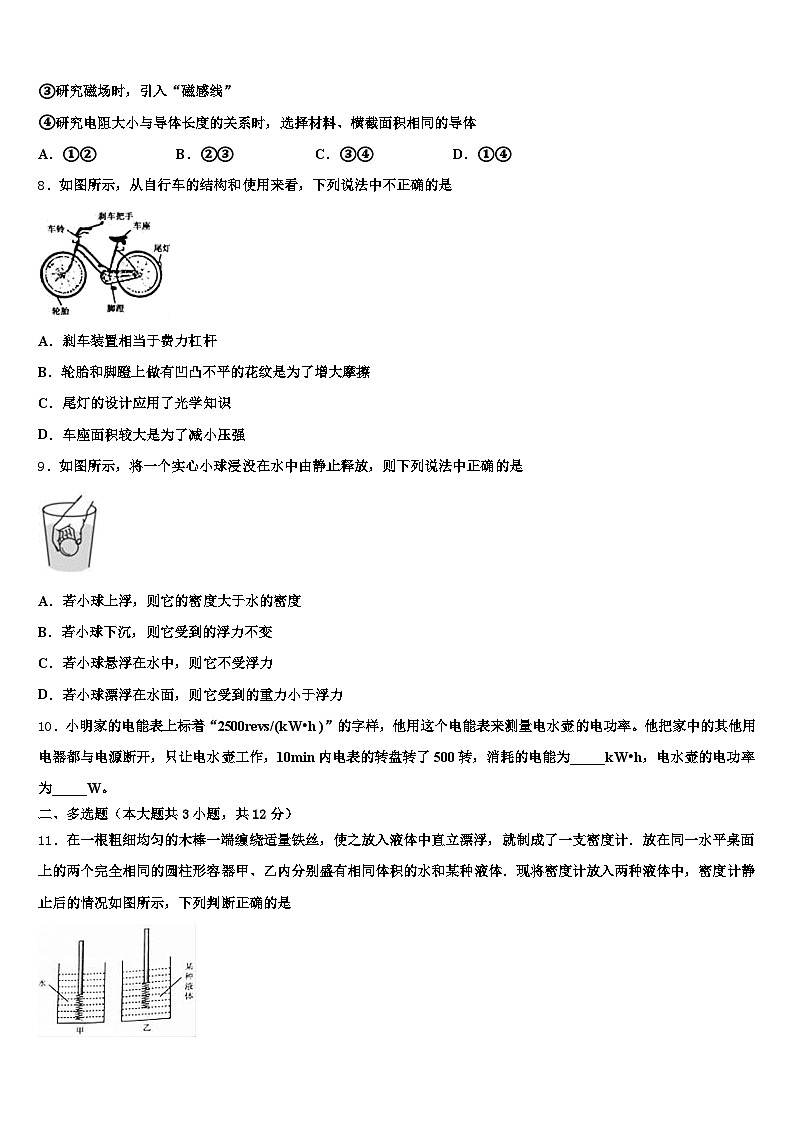

7．以下研究方法相同的是（ ）
①研究压力作用效果与压力大小的关系时，保持受力面积不变
②研究声音的产生时，将发声的音叉与水面接触，水花四溅表明音叉在振动
③研究磁场时，引入“磁感线”
④研究电阻大小与导体长度的关系时，选择材料、横截面积相同的导体
A．①②B．②③C．③④D．①④
8．如图所示，从自行车的结构和使用来看，下列说法中不正确的是
A．刹车装置相当于费力杠杆
B．轮胎和脚蹬上做有凹凸不平的花纹是为了增大摩擦
C．尾灯的设计应用了光学知识
D．车座面积较大是为了减小压强
9．如图所示，将一个实心小球浸没在水中由静止释放，则下列说法中正确的是
A．若小球上浮，则它的密度大于水的密度
B．若小球下沉，则它受到的浮力不变
C．若小球悬浮在水中，则它不受浮力
D．若小球漂浮在水面，则它受到的重力小于浮力
10．小明家的电能表上标着“2500revs/(kW•h )”的字样，他用这个电能表来测量电水壶的电功率。他把家中的其他用电器都与电源断开，只让电水壶工作，10min内电表的转盘转了500转，消耗的电能为_____kW•h，电水壶的电功率为_____W。
二、多选题（本大题共3小题，共12分）
11．在一根粗细均匀的木棒一端缠绕适量铁丝，使之放入液体中直立漂浮，就制成了一支密度计．放在同一水平桌面上的两个完全相同的圆柱形容器甲、乙内分别盛有相同体积的水和某种液体．现将密度计放入两种液体中，密度计静止后的情况如图所示，下列判断正确的是
A．密度计在水中受到的浮力较大
B．乙容器中液体的密度较大
C．甲容器底部受到液体的压力较小
D．乙容器对水平桌面的压强较小
12．如图象法能简明形象地反映某物理量随另一物理量变化的规律，如图是小龙同学在探究实验中绘制的图象，以下说法正确的是（ ）
A．探究晶体的凝固过程图象
B．探究物体受到重力与质量的关系图象
C．探究“电流与电阻的关系”实验中电流随电阻变化的图象
D．探究电阻“电流与电压的关系”实验中电流随电压变化的图象
13．水平桌面上，甲、乙两相同的杯中盛有不同浓度的盐水，现将两相同的物块分别放入杯中，待物块静止时，两杯中液面恰好相平，如图所示。则（ ）
A．乙杯底部受到液体的压强较大
B．甲杯中物块受到浮力较大
C．向乙杯中缓慢加盐，物块受到的浮力增大
D．向甲杯中缓慢加水，物块受到的浮力减小
三、填空题（本大题共5小题，共10分）
14．装甲车通常用履带而不用车轮，是为了增大接触面积来_______（选填“增大”或“减小）压强；飞机通过机翼来获得向上的升力．是因为流体压强随流速的减小而_______（填“增大”或“减小．）；水库的大坝呈上窄下宽的形状，是因为液体的压强随深度增大而_______（选填“增大”或“减小）
15．如图所示是一个限流装置的示意图，当电流过大时，电磁铁磁性会_____（选填“增强”或“减弱”），电磁铁吸引衔铁Q，实现自动切断电路的作用，此装置工作时，电磁铁左端是_____极。
16．如图所示，实心长方体A和B放在水平地面上，高度之比hA︰hB=2︰1，底面积之比SA︰SB=2︰3，它们对地面的压强相等，则它们的密度之比︰=_____；它们对地面的压力之比FA︰FB=_________．
17．一个质量为0.06kg的鸡蛋悬浮在一杯盐水中不动时，它受到的浮力是_____N．当向杯中缓慢加清水时，鸡蛋将_____（选填“上浮”“悬浮”或“下沉”）．
18．如图所示，给装有少量水的试管塞上塞子，并对其加热，塞子蹦出的过程相当于汽油机的_____冲程。
四、计算题（本大题共3小题，共29分）
19．某型号汽车发动机的额定功率为4×104W，在水平路面上匀速行驶时受到的阻力是1600N在额定功率下，当汽车匀速直线行驶时，求：
（1）发动机所提供的牵引力大小；
（2）汽车行驶10min牵引力所做的功；
（3）汽车行驶10min行驶的路程。
20．一辆使用汽油为燃料的小汽车，在路面水平的高速公路上以100km/h的速度匀速行驶，百公里油耗为8L（百公里油耗8L是指汽车行驶100km，需要消耗8L汽油），发动机的效率为28%．若汽车行驶50km，求：在该路段上消耗汽油的质量。该路段上发动机给汽车行驶提供的牵引力。
21．如图所示，物体A质量为1kg，挂在动滑轮上，弹簧测力计拉力的方向竖直向上，动滑轮的重、绳的重和大小均不计，且不考虑一切摩擦，g取10N/kg．求：
（1）物体A静止在空气中时，弹簧测力计的示数是多少？
（2）若物体A刚好浸没在水中静止时，弹簧测力计的示数为3N，则物体A受到的浮力是多少？
（3）物体A的密度是多少？
五、作图题（本大题共2小题，共4分）
22．如图是一通电螺线管，请在括号里标出静止小磁针的N、S极。
（_____）
23．画出光线ab和Oc通过透镜前后的完整光路。

六、实验探究题（本大题共3小题，共15分）
24．小亮为了测量酱油的密度,他找来了天平(配有 100g、50g、20g、10g、5g 砝码各一个)和量筒进行以下实验:
(1)如图甲,将待测酱油倒入烧杯中,用已调好的天平测量烧杯和油的总质量________ g；
(2)将烧杯中的酱油倒入一部分到量筒中,如图乙,量筒中酱油的体积是________ cm1；
(1)用已调好的天平测量剩余酱油和烧杯的总质量,如图丙,则倒出酱油的质量为________ g, 由此可知酱油的密度是________kg/m1；
(4)若该天平的 20g 砝码生锈了,则小亮测得酱油的密度将________ (选填“偏大”、“偏小”、 “不变”)；
(5)小明还想利用可乐瓶、小口径量筒、金属块(密度为ρ)、以及常见生活材料,来测量酱油的密度；
步骤:如图：
a、把可乐瓶放置在水平台上,再把吸管一端水平插入可乐瓶侧壁,另一端开口朝下，往可乐瓶 中缓慢倒入酱油，直至水面升到习惯水平端口，将空的量筒正放在吸管下端开口处，
b、把一泡沫块轻轻放入可乐瓶中，使之漂浮在液面上,量筒中酱油的体积为 V1；
c、用细线拴住金属块轻轻放入可乐瓶中,直至金属块下沉至杯底, 量筒中酱油的体积为 V2；
d、取出金属块并轻轻放置在泡沫块上方,泡沫块和金属块漂浮在液面上, 量筒中酱油的体积为 V1．
根据上述实验过程,请完成下列问题：
①步骤 c 中可乐瓶对水平面的压力______（选填“大于”“小于”或“等于”)步骤 d 中可乐 瓶对水平面的压力；
②测出酱油的密度为_______________(用题目给出的字母表示)；
③在步骤 d 中，将金属块从酱油中取出,放在泡沫上方时,若该金属块沾上了一些酱油，则会导致测得的酱油密度_______（选填“偏大”“偏小”或“不变”)．
25．如图所示是小伟要探究“滑动摩擦力的大小与什么因素有关”的实验，
实验中小伟应该用弹策测力计水平________拉动木块在长木板上滑动，这样做是根据________的知识得出拉力等于摩擦力，从而测出木块所受的摩擦力的大小。小伟要探究滑动摩擦力的大小与压力的关系，他应该选择________如果选择甲和丙两幅图，则得到的结论是：________实验中采用的研究方法是________，通过实验得到的结论是：滑动摩擦力的大小与________和________有关.
26．小宋同学用天平和量筒测量盐水密度，主要步骤如下：
调节时先把游码放在标尺左端_____处，发现指针指在分度盘的右侧，要使横梁平衡应将平衡螺母向_____（选填“右”或“左”）调，使天平横梁平衡；在烧杯中倒入适量的盐水，测出烧杯和盐水的总质量如图甲，则烧杯和盐水的总质量为_____g；将烧杯中的部分盐水倒入量筒中（如图乙），再用天平测出烧杯和剩余盐水的总质量为38.8g，则该盐水的密度为_____kg/m3
参考答案
一、单选题（本大题共10小题，共30分）
1、B
【解析】
A、一个苹果的质量在200g左右，一本物理课本的质量与此差不多，在200g＝0.2kg左右。故A不符合实际；
B、人的头发的直径在75μm左右，试卷纸的厚度与此差不多，在80μm左右。故B符合实际；
C、家用电风扇的工作电流约0.2A，普通照明灯的工作电流与此差不多，在0.2A左右。故C不符合实际；
D、人体正常体温在37℃左右，洗澡水的温度应该略高于体温，在40℃左右。故D不符合实际。
2、D
【解析】
A、游完泳上岸后被风一吹感到凉爽，是因为风加快了身上水分的蒸发，蒸发要吸热有致冷的作用，故A错误；
B、使用任何机械都不省功，故利用利用滑轮组运货物只能省力不能省功，故B错误；
C、风刮过屋顶，屋顶上方的空气流动速度大，压强小；屋内空气流动速度小，压强大，屋顶受到向上的压强大于向下的压强，产生一个向上的压力差，将屋顶掀开，故C错误；
D、神舟一号发射用液氢做燃料，原因是液态氢具有较高的热值，相同质量的燃料放出更多的热量，故D正确。
故选：D。
3、B
【解析】
由图可知，甲灯、乙灯和电流表串联，电压表测量乙灯两端的电压，电流表测量电路电流．A、若甲灯短路，乙灯泡发光，电路中有电流，电流表有示数，电压表与电源两端相连，电压表有示数，故A不符合题意；B、若乙灯短路，电压表也同时被短路，没有示数，甲灯泡发光，电路中电阻减小，电流表示数增大，故B符合题意；C、若甲灯断路，乙灯泡不发光，电流表没有示数，电压表与电源两端不相连，电压表没有示数，故C不符合题意；D、若乙灯断路，甲灯泡不发光，电流表没有示数，电压表与电源两端相连，电压表有示数，故D不符合题意．故选B．
先分析电路的连接方式，即两灯泡串联连接，电流表测量电路中的电流，电压表测量乙两端电压，然后根据选项逐一分析，并选出符合要求的选项．
4、B
【解析】
由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端的电压，电流表测电路中的电流．由题意可知，M接触药液后，警报器报警，电压表V的示数增大，由I＝ 的变形式U＝IR可知，电压表示数增大时，电路中的电流变大，即电流表的示数变大，则电压表与电流表的乘积变大，故C错误；由P＝UI可知，电源电压不变时，电路消耗的总功率变大，故B正确；由R＝ 可知，电路中的总电阻变小，因串联电路中总电阻等于各分电压之和，所以，M的电阻RM变小，故A错误；由R＝ 可知，电压表V与电流表A的比值等于定值电阻R的阻值，则电压表与电流表的比值不变，故D错误．故选B．
点睛：由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端的电压，电流表测电路中的电流．根据题意可知，M接触药液后，警报器报警，电压表V的示数增大，根据欧姆定律可知电路中电流的变化，进一步可知电压表V与电流表A的乘积变化；根据P＝UI可知电路消耗总功率的变化，根据欧姆定律可知电路中总电阻的变化，根据电阻的串联可知M的电阻变化；根据欧姆定律结合定值电阻的阻值可知电压表V与电流表A的比值变化．
5、D
【解析】
由于甲运动6 秒时通过的路程为 6 米，可判断出图线a为甲的运动图像；甲比乙先运动2 秒，所以此时乙的运动时间为4s，在图上另外两条图线4s时的路程分别为6m、8m，根据此时甲、乙间的距离为 2米，可知乙的s-t 图可能是图线c，故应选D．
6、A
【解析】
由图可知，电阻R1和R2并联，电流表A1测R1电流，电流表A2测R2电流，电流表A测干路电流，根据并联电路特点可知：R1、R2两端电压相等，干路电流等于各支路电流之和，因为R1的阻值大于R2，所以电流表A1示数小于电流表A2示数，所以电流表A1示数最小，题中有两个电表的示数为0.12安和0.36安，假设电流表A1为0.12A，电流表A2为0.36A，此时电流表A示数为0.12A+0.36A=0.48A，符合题意；电流表A1为0.12A，电流表A为0.36A，则电流表A2为0.36A-0.12A=0.24A，符合题意；假设电流表A2为0.12A，电流表A1为0.36A，不合题意；电流表A2为0.12A，电流表A为0.36A，则电流表A1为0.36A-0.12A=0.24A，不合题意；故A正确，BCD错误。
7、D
【解析】
①研究压力作用效果与压力大小的关系时，保持受力面积不变，运用的是控制变量法；
②研究声音的产生时，将发声的音叉与水面接触，水花四溅将音叉的振动放大，说明了声音是由物体振动产生的，采用的是转换法；
③研究磁场时，引入“磁感线”，采用的是模型法；
④研究电阻大小与导体长度的关系时，选择材料、横截面积相同的导体。采用的是控制变量法。
所以研究方法相同的是①与④。
故选D。
8、A
【解析】
刹车装置在使用过程中，动力臂大于力臂，是省力杠杆，故A错误；
轮胎和脚蹬上做有凹凸不平的花纹，是通过增大接触面的粗糙程度来增大摩擦的，故B正确；
尾灯的设计是利用互成直角的平面镜，当光无论从哪个方向射过来经两次反射后总会按原方向返回，应用了光学知识，故C正确；
车座面积较大是通过增大受力面积来减小压强的，故D正确。
9、B
【解析】
A．若小球上浮，则它的密度小于水的密度，故错误；
B．若小球下沉，则它排开水的体积不变，根据 可知，小球受到的浮力不变，故正确；
C．若小球悬浮在水中，则小球受到的浮力等于重力，故错误；
D．若小球漂浮在水面，则它受到的重力等于浮力，故错误．
10、0.2 1200
【解析】
[1]“2500revs/kW•h”表示每消耗1kW•h的电能电能表的转盘转2500r，电能表的转盘转500r消耗的电能：
[2]电水壶的电功率：
二、多选题（本大题共3小题，共12分）
11、BC
【解析】
A．同一个密度计放在两种液体中都漂浮，根据漂浮条件可知：F浮水＝F浮液＝G，故A错误；
B．由图可知，密度计排开液体的体积V排水＞V排液，由于浮力相等，则根据F浮＝ρ液V排g可知：ρ水＜ρ液，故B正确；
C．容器为圆柱形，且密度计漂浮在液体中，则液体对容器底部的压力等于液体和密度计的总重力；因ρ水＜ρ液，水和某种液体的体积相同，根据G液＝m液g＝ρ液gV可知G水＜G液，而密度计的重力相同，根据F＝G液+G密度计可知，F水＜F液，即甲容器底部受到水的压力较小，故C正确；
D．容器对桌面的压力F＝G容器+G密度计+G液，容器相同、密度计相同，G水＜G液，所以容器对桌面的压力F甲＜F乙，又因为容器底面积相同，根据可知，p甲＜p乙，即乙容器对水平桌面的压强较大，故D错误．
12、ABC
【解析】
A.图中横轴表示温度，纵轴表示时间，在时间变长的过程中，温度逐渐降低过，有一段时间温度保持不变，符合晶体凝固的特点，故A正确；
B.图中横轴表示质量，纵轴表示重力，重力与质量成正比，图象为过原点的直线，故B正确；
C.图中横坐标是电阻，纵坐标是电流，在电压不变时，导体中的电流与导体的电阻成反比，所以图象为反比例函数，故C正确；
D.图中横坐标是电压，纵坐标是电流，是电流随电压的变化图象，若电阻为定值电阻，导体中的电流跟导体两端的电压成正比，用图象表示应该是一条斜向上的直线，若是小灯泡，导体中的电流跟导体两端的电压不成正比，用图象与题中的图象相同，故D错误。
13、AD
【解析】
A、物体在甲中下沉，ρ甲＜ρ物，在乙中漂浮，ρ乙＞ρ物，则ρ乙＞ρ甲，两杯中液面恰好相平，由p=ρgh可知，乙杯底部受到液体的压强较大，故A正确；
B、物体在甲中下沉，受到的浮力小于物体重；在乙中漂浮，物体受到的浮力等于物体重；因此甲杯中物块受到浮力较小，故B错误；
C、已知物块在乙中漂浮，说明物块的密度小于乙液体的密度，向乙杯中缓慢加盐，则乙的密度增大，物块仍然漂浮，此时浮力等于其重力，因此向乙杯中缓慢加盐，物块受到的浮力不变，故C错误；
D、已知物块在甲中沉底，说明物块的密度大于甲液体的密度，向甲杯中缓慢加水，盐水的密度不断减小，物体在甲液体仍然中下沉，此时V排=V物，则由F浮=ρgV排可知，物块受到的浮力减小，故D正确．
故选AD．
三、填空题（本大题共5小题，共10分）
14、减小 增大 增大
【解析】
减小压强的方法：是在压力一定时，通过增大受力面积来减小压强；是在受力面积一定时，通过减小压力来减小压强．伯努利原理告诉我们：流体在流速大的地方压强小、却在流速小的地方压强大．液体的压强随着深度的增加而增大．
【详解】
装甲车通常用履带而不用车轮，是为了在压力一定时，通过增大受力面积来减小压强；根据流体压强和流速的关系可知，飞机通过机翼来获得向上的升力，是因为流体压强随流速的减小而增大；水库的大坝呈上窄下宽的形状，是因为液体的压强随深度增大而增大．
此题考查压强的相关知识，平时学习物理知识时要多联系生活实际、多举例、多解释，提高利用所学物理知识分析实际问题的能力．
15、增强 N
【解析】
电磁铁磁性的大小与电流大小、磁场的强弱有关，当电流过大时，电磁铁磁性会增强；螺线管中电流的方向是向上的，根据安培定则可知，电磁铁左端是N极。
16、1：2；2：1
【解析】
因为p＝＝＝＝＝ρgh，
所以长方体密度之比为ρA：ρB＝：＝＝；
因为p＝，
所以长方体对地面的压力之比为FA：FB＝pSA：pSB＝SA：SB＝2：1．
17、0.6N ； 下沉
【解析】
（1）鸡蛋重：
G=mg=0.06kg×10N/kg=0.6N，
∵鸡蛋悬浮，
∴F浮=G=0.6N．
（2）鸡蛋悬浮在盐水中，是因为鸡蛋受到的重力和浮力相等，若向杯中加入清水，使盐水的密度减小，而鸡蛋的体积（排开盐水的体积不变），由阿基米德原理知道鸡蛋受到的浮力变小，又因为鸡蛋重不变，所以此时鸡蛋受到的浮力小于鸡蛋重，鸡蛋将下沉；
18、做功
【解析】
塞子蹦出时，水蒸气对塞子做功，将水蒸气的内能转化为塞子的机械能；该过程相当于汽油机的做功冲程，都是将内能转化为机械能。
四、计算题（本大题共3小题，共29分）
19、（1）1600N；（2）2.4×107J；（3）1.5×104m。
【解析】
（1）因为汽车在水平路面匀速行驶，受到的牵引力和阻力是一对平衡力，所以，发动机所提供的牵引力：F＝f＝1600N；
（2）行驶时间t＝10min＝600s，汽车牵引力所做的功：
W＝Pt＝4×104W×600s＝2.4×107J；
（3）由W＝Fs得，汽车行驶的路程：。
答：（1）发动机所提供的牵引力大小为1600N；
（2）汽车行驶10min牵引力所做的功为2.4×107J；
（3）汽车行驶10min行驶的路程为1.5×104m。
20、（1）2.8kg；（2）705.6N。
【解析】
（1）百公里油耗为8L，所以汽车通过50km的路程所消耗的汽油是4L，V=4L=4dm3=0.004m3；
在该路段上消耗汽油的质量：m=ρV=0.7×103kg/m3×0.004m3=2.8kg；
（2）完全燃烧2.8kg汽油所释放的热量：Q放=mq=2.8kg×4.5×107J/kg＝1.26×108J，
发动机的效率为28%，牵引力做的功：W=Q放×η=1.26×108J×28%=3.528×107J；
由W=Fs可得牵引力：F==705.6N。
答：（1）在该路段上消耗汽油的质量为2.8kg；
（2）该路段上发动机给汽车行驶提供的牵引力为705.6N。
21、（1）5N．（2）1N， 4N．（1）2.5×101kg/m1．
【解析】
（1）由GA=mAg=1kg×10N/kg=10N，由F=GA/2 =10N/2=5N；
（2）对滑轮受力分析对A的拉力：FA=2×1N=6N，
对A受力分析：F浮=GA-FA=10N-6N=4N；
（1）由F浮=ρ水gV排得：V排=F浮/ρ水g=4N/1×101kg/m1×10N/kg=4×10-4m1，
浸没：VA=V排=4×10-4m1，
ρA=mA/VA＝1kg/4×10−4m1=2．5×101kg/m1；
答：（1）物体A静止在空气中时，弹簧测力计的示数是5N；
（2）物体A受到的浮力是4N；
（1）物体A的密度是2．5×101kg/m1。
五、作图题（本大题共2小题，共4分）
22、
【解析】
由图知，电流从螺线管左端流入、右端流出；根据安培定则，右手握住螺旋管，四指指向电流的方向，则大拇指指向螺线管的左端为N极，右端为S极；
已知通电螺线管的右端为S极，根据异名磁极相互吸引、同名磁极相互排斥，则小磁针的右端为N极，左端为S极，如图所示：
23、
【解析】
由图可知，入射光线平行于主光轴，则其折射光线的反向延长线过焦点；过光心的光线经凹透镜折射后传播方向不改变，如图所示。
六、实验探究题（本大题共3小题，共15分）
24、72.2 40 45 1.125×101 偏小 大于 ρ酱油= 偏小
【解析】
(1)[1]由甲图知道砝码质量为50g+20g，游码标尺分度值为0.2g，则游码读数为2.2g，所以，烧杯和油的总质量是：
m总=50g+20g+2.2g=72.2g；
(2)[2]由乙图知道，量筒的分度值为2mL，所以，量筒中酱油的体积是：
V= 40mL=40cm1；
(1)[1]由丙图知道，砝码质量为20g+5g，游码读数为2.2g，所以，剩余酱油和烧杯的总质量是：
m剩=20g+5g+2.2g=27.2g，
即倒出的酱油的质量是：
m= m总-m剩=72.2g-27.2g=45g，
所以，酱油的密度是：
；
(4)[4]若砝码生锈了，则砝码的实际质量超过了标注的质量，所以可少加砝码便能与左侧平衡，而读数时却仍按标注值读取，即测得得质量会偏小，根据知道，则计算出的密度将偏小；
(5)①[6]由于步骤 d 是在c步骤的基础上，再排出更多的酱油，而瓶、泡沫、金属块的质量是一样的，所以，d步骤中可乐瓶内所有物体的重力小于c步骤中可乐瓶内所有物体的重力，即c步骤中可乐瓶对水平面的压力大于d步骤中可乐瓶对水平面的压力；
②[7]由图②知道，泡沫漂浮在酱油中，其受到的浮力等于其重力，而浮力又等于其排开酱油的重力，则
G泡沫=F浮泡沫=G排泡沫=m排泡沫g=ρ酱油V1g；
由图③知道，金属块的体积是：
V金属=V2-V1，
则金属块的重力是：
G金属=m金属g=ρV金属g=ρ(V2-V1)g；
图④中，将泡沫和金属块看为一个整体，其漂浮在酱油中，所以其受到的总浮力等于其总重力，而浮力又等于其排开酱油的重力，所以，
G泡沫+ G金属=F浮总=G排总=m排总g=ρ酱油V1g，
将G泡沫和G金属代入ρ酱油V1g+ρ(V2-V1)g=ρ酱油V1g，解得
ρ酱油=；
③[8]在步骤d中，若该金属块沾上了一些酱油，则会导致G金属增大，从而G泡沫+ G金属也增大，最终使得排开酱油的总体积V1增大．由ρ酱油=知道，V1增大会导致测得的酱油密度偏小。
25、匀速直线 二力平衡 甲、乙 压力一定时接触面越粗糙，滑动摩擦力越大 控制变量法 压力大小 接触面的粗糙程度
【解析】
根据题中“小伟要探究“滑动摩擦力的大小与什么因素有关”的实验”可知，本题是探究影响滑动摩擦力大小因素的实验，考查了控制变量法的应用，在分析实验现象得出结论的过程中，注意控制的变量和改变的量，得出影响因素。
【详解】
（1）实验中小伟应该用弹簧测力计水平匀速直线拉动木块在长木板上滑动，根据二力平衡的知识，这时拉力和摩擦力是一对平衡力，摩擦力等于拉力；
（2）要探究滑动摩擦力大小与压力大小的关系，要控制接触面的粗糙程度相同，压力大小不同，所以应选择甲、乙两次实验；
（3）对比甲、丙两图其压力大小相等，但其接触面的粗糙程度不同，结果测力计的示数不同，所以该实验说明：压力一定时接触面越粗糙，滑动摩擦力越大；
（4）实验中采用的研究方法是控制变量法；综合以上两次实验结果可得出的结论是：滑动摩擦力的大小与压力大小和接触面的粗糙程度有关。
26、零刻度 左 71.2 1.08×101
【解析】
（1）将天平放在水平台上，调节时先把游码放在标尺零刻度处，发现指针指在分度盘的右侧，要使横梁平衡，应将平衡螺母向左调节；
（2）由图甲可知，烧杯和盐水的总质量为：m总=50g+20g+1.2g=71.2g；
（1）由图乙可知，量筒中盐水的体积为V=10ml=10cm1；
将烧杯中的部分盐水倒入量筒中，测得剩余盐水和烧杯的质量为18.8g；
则量筒中盐水的质量m=71.2g-18.8g=12.4g；
盐水的密度：ρ==1.08g/cm1=1.08×101kg/m1．
