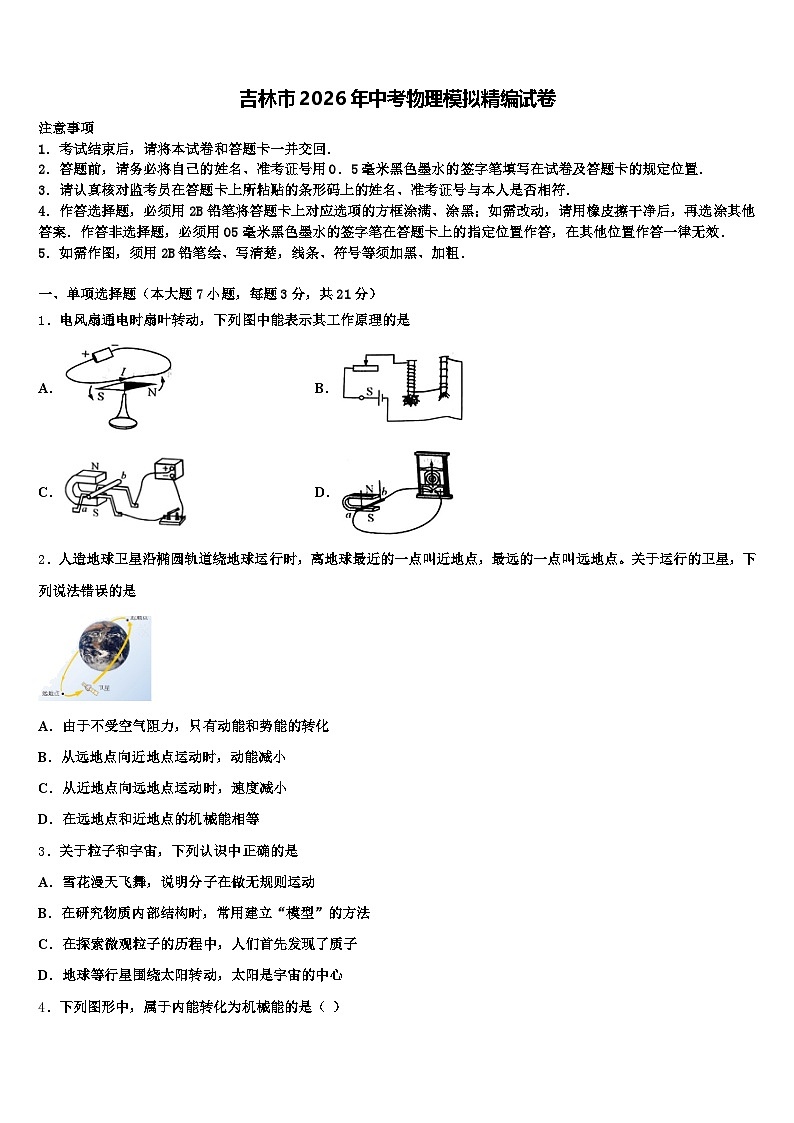

吉林市2026年中考物理模拟精编试卷（含答案解析）

这是一份吉林市2026年中考物理模拟精编试卷（含答案解析），共17页。
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、单项选择题（本大题7小题，每题3分，共21分）
1．电风扇通电时扇叶转动，下列图中能表示其工作原理的是
A．B．
C．D．
2．人造地球卫星沿椭圆轨道绕地球运行时，离地球最近的一点叫近地点，最远的一点叫远地点。关于运行的卫星，下列说法错误的是
A．由于不受空气阻力，只有动能和势能的转化
B．从远地点向近地点运动时，动能减小
C．从近地点向远地点运动时，速度减小
D．在远地点和近地点的机械能相等
3．关于粒子和宇宙，下列认识中正确的是
A．雪花漫天飞舞，说明分子在做无规则运动
B．在研究物质内部结构时，常用建立“模型”的方法
C．在探索微观粒子的历程中，人们首先发现了质子
D．地球等行星围绕太阳转动，太阳是宇宙的中心

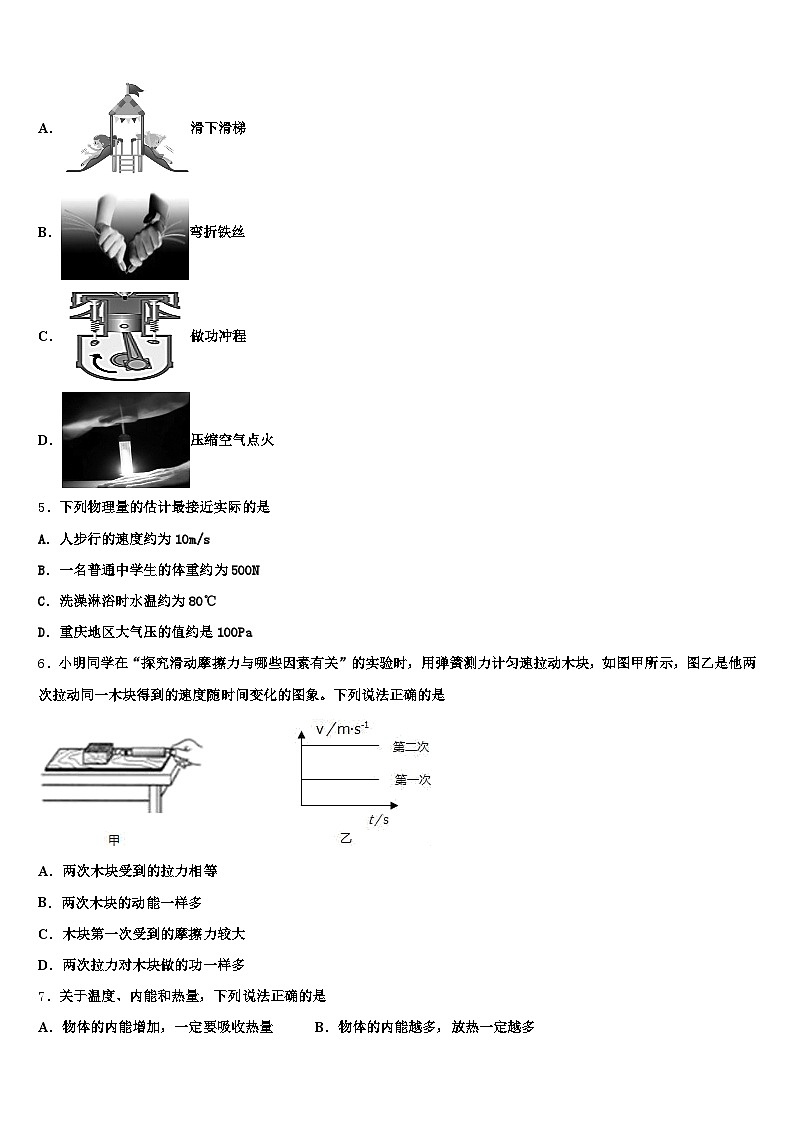

4．下列图形中，属于内能转化为机械能的是（ ）
A．滑下滑梯
B．弯折铁丝
C．做功冲程
D．压缩空气点火
5．下列物理量的估计最接近实际的是
A．人步行的速度约为10m/s
B．一名普通中学生的体重约为500N
C．洗澡淋浴时水温约为80℃
D．重庆地区大气压的值约是100Pa
6．小明同学在“探究滑动摩擦力与哪些因素有关”的实验时，用弹簧测力计匀速拉动木块，如图甲所示，图乙是他两次拉动同一木块得到的速度随时间变化的图象。下列说法正确的是
A．两次木块受到的拉力相等
B．两次木块的动能一样多
C．木块第一次受到的摩擦力较大
D．两次拉力对木块做的功一样多
7．关于温度、内能和热量，下列说法正确的是
A．物体的内能增加，一定要吸收热量B．物体的内能越多，放热一定越多
C．物体的温度升高，它的内能一定增加D．物体的温度越高，它含有的热量越多
二、填空题（本大题7小题，共21分）

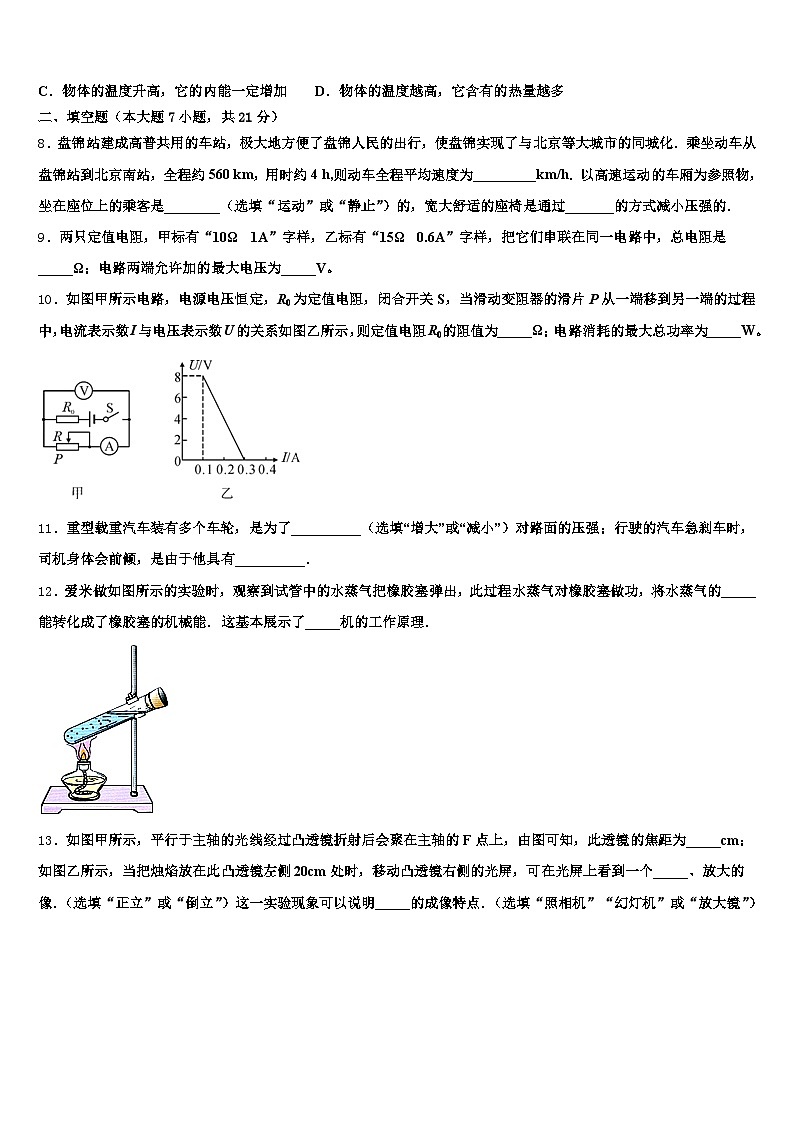

8．盘锦站建成高普共用的车站，极大地方便了盘锦人民的出行，使盘锦实现了与北京等大城市的同城化．乘坐动车从盘锦站到北京南站，全程约560 km，用时约4 h,则动车全程平均速度为_________km/h．以高速运动的车厢为参照物，坐在座位上的乘客是________（选填“运动”或“静止”）的，宽大舒适的座椅是通过_______的方式减小压强的．
9．两只定值电阻，甲标有“10Ω 1A”字样，乙标有“15Ω 0.6A”字样，把它们串联在同一电路中，总电阻是_____Ω；电路两端允许加的最大电压为_____V。
10．如图甲所示电路，电源电压恒定，R0为定值电阻，闭合开关S，当滑动变阻器的滑片P从一端移到另一端的过程中，电流表示数I与电压表示数U的关系如图乙所示，则定值电阻R0的阻值为_____Ω；电路消耗的最大总功率为_____W。
11．重型载重汽车装有多个车轮，是为了__________（选填“增大”或“减小”）对路面的压强；行驶的汽车急刹车时，司机身体会前倾，是由于他具有__________．
12．爱米做如图所示的实验时，观察到试管中的水蒸气把橡胶塞弹出，此过程水蒸气对橡胶塞做功，将水蒸气的_____能转化成了橡胶塞的机械能．这基本展示了_____机的工作原理．
13．如图甲所示，平行于主轴的光线经过凸透镜折射后会聚在主轴的F点上，由图可知，此透镜的焦距为_____cm；如图乙所示，当把烛焰放在此凸透镜左侧20cm处时，移动凸透镜右侧的光屏，可在光屏上看到一个_____、放大的像．（选填“正立”或“倒立”）这一实验现象可以说明_____的成像特点．（选填“照相机”“幻灯机”或“放大镜”）
14．为了丰富市民业余文化生活，我市开展了露天电影走进社区活动．准备放映时，画面超出了整个屏幕，如果你是放映员应将放映机______（选填“远离”或“靠近”）屏幕，同时要______（选填“增大”或“减小”）镜头与胶片间的距离．
三、作图题（共7分）
15．根据平面镜成像的特点，在如图中画出物体AB在平面镜MN中成的像A′B′。
（______）
16．如图，一物体静止在表面粗糙的斜面上，请画出物体在斜面上所受重力与摩擦力的示意图.
（_______）
17．如图是使用手机和自拍扦进行自拍时的示意图，将自拍杆看作一个杠杆，O为支点，请在图中画出自拍杆所受的阻力F2和F1的力臂L1．（不考虑自拍杆的重力）
（___）
四、实验题（本大题共5小题，共20分）
18．在“测量小灯泡的电功率”实验时，小红和小华所用小灯泡的额定电压为2.5 V．
(1)连接电路时，开关应______，滑动变阻器的滑片应滑到最____（选填“左”或“右”）边．
(2)开关闭合前，发现电压表的指针在零刻度线左端，如图a所示．小红同学认为电压表的正负接线柱接 反了，小华同学认为电压表没调零，你认为________(选填“小红”或“小华”）同学说法正确．
(3)小华连接的电路如图b所示，其中有一根导线连接不规范，导致开关没有闭合时______表就有读数． 请在这根导线上打“×”，并用笔画线代替导线，将其改正．
（_______）
(4)故障排除后，在实验中当变阻器滑片滑到图示（图b)位置时，电压表的示数为2.0 V．接着小华应将 滑片向_____（选填“左”或“右”）滑动，直至____两端电压为额定电压，此时电流表的示数如 图c所示．则灯泡的额定功率为_______W．
19．用如图所示装置探究“动能大小与质量的关系”，具体做法是：把_____不同的钢球从相同的高度滚下，使钢球到达水平面时获得相同的_____，通过观察_____，比较两种情况下钢球动能的大小．实验过程除了用到转换法，另外还用到了_____法．
20．如图所示，在探究“重力的大小与质量的关系”的实验中，小明发现该实验质量改变的同时物体的体积也在改变，于是他提出：“重力的大小与物体的体积有关”。实验桌面上有已调零的弹簧测力计、铜块A、铁块B和铝块C各一个，其中A和B的体积相等，B和C的质量相等，请选择上述器材，设计实验证明小明的观点是错误的。
21．小明同学利用电流表和电阻箱测量小灯泡的功率，设计并连接了如题图甲所示的实物电路．
（1）请你添加一条导线，将图甲所示的实物图补充完整，并使滑动变阻器的滑片P右移时接入电路的阻值变大．
（________）
（2）闭合开关S1，将单刀双掷开关S2扳向“1”，调节滑动变阻器的阻值使电流表的示数为I1，如图乙所示，I1=_____A；
（3）将开关S2扳向“2”，保持滑动变阻器的阻值不变，调节电阻箱的阻值R，使电流表的示数仍为I1，此时R=5Ω；则步骤（2）中小灯泡的电阻R1=_____Ω，测量小灯泡电阻的方法是______（选填“控制变量法”或“等效替代法”）；
（4）步骤（2）小灯泡的实际功率P1=_____W；
（5）若小灯泡的额定电流为I0=2I1，以下关于灯泡额定功率P0与实际功率P1的数值关系，你认为最有可能的是_____．
A．P0＝2P1 B．P0＝3P1
C．P0＝4P1 D．P0＝5P1
22．在探究“通电螺线管的外部磁场”的实验中：
（1）如图甲所示，是通电螺线管周围有机玻璃板上的小磁针分布状态，可通过观察判断通电螺线管的磁极，通电螺线管的外部磁场与_________的磁场相似。
（2）小琳猜想通电螺线管外部磁场的强弱可能与线圈匝数、电流大小有关。她设计了如图乙所示的电路，探究通电螺线管外部磁场的强弱与线圈匝数的关系。她将开关S从1换到2，并观察铁芯吸引的大头针数目，进行比较分析此实验方案存在的问题是：_________，对电路进行的改进是：__________。
五、计算题（本大题共2小题，共13分）
23．中国计划在1030年前后实现航天员登月，航天员连同装备的总质量为180 kg，月球对物体的引力只有地球上物体所受重力的，航天员站立在月球上时，脚与水平月面的总接触面积为800 cm1．则：（g=10N/kg）
（1） 航天员在月球受到的重力为多少？
（1） 航天员站立在月球上时对水平月面的压强是多少？
24．如图甲所示的电路中，电源电压为15V保持不变，滑动变阻器上标有“30Ω 2A”字样，小灯泡额定电压为6V，它的U-I图像如图乙所示．

求：（1）小灯泡的额定功率．
（2）为保证电路安全，滑动变阻器接入电路的最小阻值．
（3）用一阻值为24Ω的定值电阻R0替换小灯泡接入电路中，移动滑片使电流表和电压表分别能在某个量程下满偏，滑动变阻器连入电路的阻值范围．
六、综合能力题（本大题共3小题，共18分）
25．阅读下列材料，按要求回答问题。
小轮车
小轮车是指车轮半径为20英寸的自行车。车身一般采用合金材料制成，可以承受从几米高的地方快速落下的冲力。车把可以转动360度，前后轮都装有供脚踩的“火箭筒”等。BMX（小轮车）运动是近年来兴起的一项极富挑战性的新型体育运动。
小轮车比赛属于平地花式赛，它最基本的动作有后轮点地跳、前轮点地跳、擦轮、定车、飘、过桥等。赛场上，运动员首先用力蹬车加速上升，越过最高坡道，而后又疾驰而下，跨过不同坡道，不断上升、下降，最终冲向终点。比赛过程中，优秀运动员一次可跨越几个坡道。运动员用力蹬车可加速上升，表明力可以改变物体的_____，到达坡道最高点时自行车仍要继续向前运动，这是因为自行车具有_____；运动员骑车离地飞跃到最高空时，受力_____（选填“平衡”或“不平衡”），下落过程中，重力对车_____（选填“有”或“没有”）做功，此时重力势能转化为_____能。
26．请仔细阅读下文，并回答文后问题．
纳米陶瓷
纳米陶瓷作为高新科技材料应用广泛．贴于“神舟七号”飞船外表面的“太空”纳米陶瓷，具有永久、稳定的防静电性能，且有耐磨、耐腐蚀、耐高温、防渗透等特点．采用氧化锆材料精制而成的纳米陶瓷刀，具有金属刀无法比拟的优点：刀刃锋利，能切割钢铁等物质．能削出如纸一样薄的肉片；硬度高，其耐磨性是金属刀的60倍；完全无磁性；不生锈变色，健康环保；可耐各种酸碱有机物的腐蚀；为全致密材料，无孔隙、不沾污、易清洁．纳米陶瓷充分体现了新世纪、新材料的绿色环保概念，是高新技术为现代人奉献的又一杰作．“神舟七号”飞船与空气摩擦呈炽热状态时，飞船舱不至于被烧毁的原因之一是飞船外表面的陶瓷具有________ 的特点．纳米陶瓷刀的耐磨性好，是因为它的________ 高•如图所示是纳米陶瓷刀、合金钢刀、普通菜刀磨损程度随时间变化的曲线，其中反映纳米陶瓷刀磨损特点的是曲线 ________ （填字母）．
27．小明同学自行设计了一个电子秤，其原理如图所示，他试图用电压表（图中没有画出）的示数来反映物体质量的大小．电源的电压恒定为U，定值电阻的阻值为R0，滑动变阻器的总电阻为R，总长度为L，滑动触头安放在托盘下方的轻质弹簧上，并能随轻质弹簧一起滑动，已知对托盘每施加1N的压力时，弹簧的长度就会缩短a．当托盘中不放物体时，滑动触头指在R的最上端，此时电压表的示数为零；当在托盘中放一物体时，滑动触头随弹簧向下移动到某一位置，电压表就指示出相应的示数．请在原理图的适当位置接上符合要求的电压表；若在托盘上放一质量为m的物体，则滑动触头向下移动多大的距离？求出电压表的示数U表与待测物体质量m之间的关系式（用已知量的符号表示）．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
A . 是奥斯特实验，小磁针发生偏转说明通电导体周围有磁场，不符合题意；
B. 是研究电磁铁的磁性强弱的影响因素，不符合题意．
C. 电路中有电源，通电线圈或导体受到磁场力的作用发生运动，是电动机的工作原理，符合题意；
D. 在外力作用下使导体运动，切割磁感应线，电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，不符合题意．
电风扇是利用了通电导体在磁场中受到力的作用的原理．
2、B
【解析】
AD、由于不受空气阻力，所以卫星在运行过程中只有动能和势能的转化，其机械能是守恒的，卫星在远地点和近地点的机械能相等，故AD正确；
B、卫星从远地点向近地点运动时，质量不变，高度减小，重力势能减小，同时速度增大，动能增大，故B错误；
C、卫星从近地点向远地点运动时，质量不变，高度增大，重力势能增大，同时速度减小，动能减小，故C正确，
3、B
【解析】
A、雪花漫天飞舞，那是物质的机械运动，不是分子在运动，分子运动是肉眼看不见的，故A错误；
B、科学家常采用建立模型的方法对物质结构进行研究，故B正确；
C、在探索微小粒子的历程中人们首先发现了电子，故C错误；
D、地球是太阳系的一颗行星，绕太阳公转，太阳是宇宙中的一颗恒星，并不是宇宙的中心，故D错误。
4、C
【解析】
A．滑下滑梯过程是摩擦生热，该过程中消耗了机械能，产生了内能，故是将机械能转化为内能的过程，故A不符合题意；
B、D．弯折铁丝过程、压缩点火都是通过做功改变内能，是将机械能转化为内能的过程，故B、D不符合题意；
C．内燃机做功冲程过程是消耗内能，产生机械能，故是将内能转化为机械能的过程，故C符合题意．
5、B
【解析】
试题分析：中学生正常步行的速度在1m/s左右，故A不符合实际；中学生的质量在50kg左右，受到的重力大约为G=mg=50kg×10N/kg=500N左右，故B符合实际；人的正常体温为37℃，洗澡淋浴时水温略高于体温约为40℃，故C不符合实际；重庆地区大气压的值大约是105 Pa，故D不符合实际，故选B。
考点：速度与物体运动；温度；重力大小的估测；大气压强的存在
6、A
【解析】
A、从图象上可以看出，木块两次都是作匀速直线运动，而做匀速直线运动的物体受平衡力作用，所以两次木块受到的拉力和摩擦力相等，而两次摩擦力相等，所以拉力也相等，故A正确；
B、从图中可以看出第二次木块运动的速度较大，而木块的质量不变，所以第二次木块具有的动能多，故B错误；
C. 摩擦力的大小和接触面的粗糙程度及正压力有关，与速度大小无光，所以两次摩擦力相等；故C错误；
D. 两次拉力大小相同，但物体运动的时间不确定，距离不确定，所以无法比较做功，故D错误；
7、C
【解析】
A．物体内能增加，可能吸收了热量，也可能是对物体做了功，故A错误；
B．因为热传递的条件是有温度差，因此物体的内能越多，不一定就释放热量，也可能吸收热量，故B错误；
C．物同一物体质量不变，其温度升高，故其内能一定增大，故C正确；
D．热量是过程量，不能说含有热量，D错误；
二、填空题（本大题7小题，共21分）
8、140 静止 增大受力面积
【解析】
乘坐动车从盘锦站到北京南站，全程约560 km，用时约4 h，故动车全程平均速度是： 140 km/h；以高速运动的车厢为参照物，坐在座位上的乘客相当于车厢没有发生位置的变化，所以是静止的；宽大舒适的座椅，是在压力一定时通过增大受力面积减小压强的．
9、25 15
【解析】
串联电路的总电阻等于各分电阻之和，
所以两电阻串联电路的总电阻：R＝10Ω+15Ω＝25Ω；
因为串联电路处处电流相等，
所以两只定值电阻串联时，电路中的最大电流为0.6A，
由可得，串联电路两端允许加的最大电压：
U＝IR＝0.6A×25Ω＝15V。
10、40 3.6
【解析】
由图甲可知，两电阻串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。
当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，由图乙可知最大电流I1＝0.3A，
由可得，电源的电压：U＝I1R0＝0.3A×R0，
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由图乙可知，此时I2＝0.1A，U2＝8V，
因串联电路中总电压等于各分电压之和，所以，电源的电压：
U＝I2R0+U2＝0.1A×R0+8V，
因电源的电压不变，所以，0.3A×R0＝0.1A×R0+8V，
解得：R0＝40Ω，
电源的电压：U＝0.3A×R0＝0.3A×40Ω＝12V；
当电路中电流最大时，功率最大，电路消耗的最大总功率：
P＝UI1＝12V×0.3A＝3.6W。
11、减小 惯性
【解析】
本题考查增大减小摩擦的方法、用惯性解释现象
【详解】
根据P=得，在重型载重汽车重力一定也就是对路面的压力一定时，装有多个车轮增大了受力面积，从而减小对路面的压强；行驶的汽车急刹车前，人随车一起向前运动，急刹车时，人体下部受到摩擦停止了运动，而司机上部由于惯性继续向前运动，所以身体会前倾．
12、内 热
【解析】
由实验现象可知，试管中的水蒸气把橡胶塞弹出，此过程水蒸气对橡胶塞做功，将水蒸气的内能转化成了橡胶塞的机械能．这一过程展示了热机的工作原理，即将内能转化为机械能的过程．
13、15 倒立 幻灯机
【解析】
平行于主光轴的光线经凸透镜折射后会聚到主光轴上一点，这点是凸透镜的焦点，
焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距是15cm．2f＞u＞f，成倒立、放大的实像．利用这一成像原理可以制成幻灯机．
14、靠近 增大
【解析】
放映机是根据物距处于f和2f之间时，成倒立、放大的实像的原理制成的．画面超出了整个屏幕，说明画面大了，应增大物距，减小像距，所以将放映机靠近屏幕，同时要增大镜头与胶片间的距离．
故答案为靠近；增大．
【点睛】此题主要考查了凸透镜成像规律的应用，一定熟练掌握成像规律的内容，还考查了成像规律的变化，要搞清像距和物距的关系．
三、作图题（共7分）
15、
【解析】
先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB的像，如图：
16、
【解析】
物体静止在表面粗糙的斜面上，有向下的运动趋势，则物体受到平行于斜面向上的摩擦力f，摩擦力作用在接触面上，但为了直观方便，我们常将其作用点选择在物体的重心，重力的方向竖直向下，具体如下图所示：
17、
【解析】
将自拍杆看作一个杠杆，O为支点，过支点O作动力F1作用线的垂线段，即为F1的力臂L1，自拍杆所受的阻力F2是手机对杆的压力，阻力的方向是竖直向下的，据此画出阻力F2的示意图，如图所示：
四、实验题（本大题共5小题，共20分）
18、断开 左 小华 电压表 右 灯泡 0.65W
【解析】
(1)为保护电路，连接电路时，开关应断开，滑动变阻器的滑片应滑到最大阻值处即左边．
(2)开关闭合前，说明没有测量电压，发现电压表的指针在零刻度线左端，可知电压表指针没有调零，小华说法正确；
(3)原电路中，电压表直接通过电流表、变阻器与电源连通，所以，开关没有闭合时电表就有读数，改正后如下图所示：
(4)电压表示数为2.0V小于灯的额定电压，所以应增大灯的电压减小变阻器分得的电压，根据分压原理，应减小变阻器连入电路中的电阻大小，即滑片向右滑动，直至灯泡两端电压为额定电压；在图c中，电流表小量程分度值为0.02A，则灯的额定功率P=UI=2.5V×0.26A=0.65W.
19、质量 速度 木块被钢球撞击后滑动距离远近 控制变量
【解析】
探究“动能大小与质量的关系”，具体做法是：把不同质量的钢球从相同的高度滚下，使钢球到达水平面时获得相同的速度，通过观察木块被撞击后向前移动距离的远近来比较两种情况下钢球动能的大小．
实验过程中将动能的大小转换成木块移动距离的远近，因此用到转换法；同时动能与速度和质量有关，探究动能与质量关系时，需控制速度不变，因此运用了控制变量法．
20、用弹簧测力计分别测出B和C的重力GB、GC,发现GB=GC，因为B和C的质量相等，密度不同，故体积不同，所以小明的观点是错误的
【解析】
要研究“重力与体积关系”，可以控制物体的质量相同，记录物体所受重力和体积，并分析重力与体积的关系；或者控制物体的体积相同，记录物体所受重力和质量，并分析重力与体积的关系，验证小明的观点；
实验步骤：①分别测量质量相同的铁块B、铝块C所受重力并记录，发现GB=GC，因为铁和铝的密度不同，所以铁块B和铝块C体积不同，
②测量体积相同的铜块A和铁块B所受重力并记录，发现GA与GB不相等；
分析数据可知，质量相同、体积不同的铁块、铝块所受重力相同；体积相同，质量不同的铜块和铁块所受重力不同；即物体所受重力与物体的体积无关，所以小明的观点是错误的。
21、0.25等效替代法0.2D
【解析】
(1)滑动变阻器要按“一上一下”的方式串联接入电路，使滑动变阻器的滑片P向右移时接入电路的阻值变大，
则应将变阻器滑片左边的电阻连入电路，即将A接线柱与开关右接线柱连接，如图所示：
(2)闭合开关S1,将开关S2扳向“1”，滑动变阻器与灯泡串联，
如图所示,电流表量程为0∼0.6A,分度值为0.02A,则电流表的示数为I1=0.2A；
(3)将开关S2扳向“2”,保待滑动变阻器的阻值不变,调节滑动变阻箱的阻值R,使电流表的示数仍为I1,此时R=5Ω;则步骤(2)中小灯泡的电阻R1=5Ω，测量小灯泡电阻的方法是等效替代法；
(4)步骤(2)小灯泡的实际功率P1=I21RL=(0.2A)2×5Ω=0.2W；
(5)若小灯泡的额定电流为I0=2I1，假设灯泡的阻值不变，
则P额=I20R=(2I1)2R=4I21R=4P1．
由于灯泡的阻值不是定值，且灯泡的阻值会随温度的升高而变大，
所以，当灯泡在正常工作时，灯泡的阻值变大，
则额定功率P0>P额=4P1,所以最有可能的额定功率值为P0=5P1．
故D正确．
22、小磁针的指向 条形磁体 没有控制电流的大小；串联一个滑动变阻器和一个电流表，通过调节滑动变阻器控制电流的大小一定
【解析】
（1）由图甲可知，在螺线管周围有小磁针，我们可以通过观察小磁针的指向来判断螺线管的极性；螺线管周围小磁针的北极指向确定了螺线管周围的磁场方向；由实验现象可知，通电螺线管外部的磁场和条形磁体外部的磁场相似，通电螺线管的两端相当于条形磁体的两个磁极；
（2）实验中，他将开关S从1换到2上时，连入电路的线圈匝数发生了变化；但线圈是有电阻的，所以将开关S从1换到2上时，电路中电流大小不同，他应控制两次实验的电流大小不变，再观察铁芯吸引的大头针数目；
因此对电路进行的改进：串联一个滑动变阻器和一个电流表，通过调节滑动变阻器控制电流的大小一定，再次观察电流表示数及吸引的大头针数目，这样才能探究出通电螺线管磁场强弱与线圈匝数的关系。
五、计算题（本大题共2小题，共13分）
23、（1）300N（1）3750Pa
【解析】
（1）物体在月球所受的重力：
（1）根据压强公式可知航天员站立在月球上时对水平月面的压强：
24、（1）3.6W（2）15Ω（3）1Ω—6Ω
【解析】
(1)由图乙可知, 灯泡两端的电压为6V时，通过它的电流为0.6A，
灯泡消耗的额定功率P额=U额I=6V×0.6A=3.6W；
(2) 灯泡与R2串联， 由串联电路的电压规律可得, 滑动变阻器两端的电压U2=U−U1=15V−6V=9V，此时滑动变阻器接入电路的阻值最小：R滑===15Ω;
(3)题中要求电压表能达的最大值,若选0∼15V量程,因电压表并联在R2两端，总电压为15V，则无论选择哪一电阻都不能使电压值达到15V，故电压表量程只能为0∼3V；
因R0=24Ω,电路中的电流I′最大== =0.625A；
即电路中能达到的最大值只能为0.6A，故电流表量程只能选0∼0.6A；
当电流表的最大电流为I最大=0.6A，则由欧姆定律可得：
电路中的最小电阻R最小= ==25Ω；
则滑动变阻器接入电阻为R2=25Ω−24Ω=1Ω；
电压表最大电压为U最大=3V,则此时电阻两端电压为U最小=U−U最大=15V−3V=12V，
则此时电路中电流I2== =0.5A；
滑动变阻器接入电阻R′2===6Ω；
故滑动变阻器的接入范围为1Ω∼6Ω；
六、综合能力题（本大题共3小题，共18分）
25、运动状态 惯性 不平衡 有 动
【解析】
（1）运动员用力蹬车，车加速上升，小车的运动状态发生改变，说明力可以改变物体的运动状态；到达坡道最高点时自行车由于惯性会继续前进，从而能够越过最高坡道；
（2）运动员骑车离地飞跃到最高空时，运动状态不断发生改变，说明受力不平衡；下落过程中，在重力方向上移动了距离，重力对车做了功，小车的高度减小，重力势能减小，速度增大，动能增大，即重力势能转化为动能。
26、耐高温 不能 硬度 C
【解析】
(1)因为纳米陶瓷耐高温的特点，“神舟七号”飞船与空气摩擦所产生的热量达不到陶瓷的熔点，所以飞船舱不至于被烧毁．(2)由材料可知：采用氧化锆材料精制而成的纳米陶瓷刀，完全无磁性；硬度高，其耐磨性是金属刀的60倍．(3)观察图象知：在磨损时间相同的情况下，曲线c所显示的磨损程度小，这与纳米陶瓷刀的耐磨性好相符合．
点睛：认真阅读题目所该材料，结合纳米陶瓷的具有永久、稳定的防静电性能，且有耐磨、耐腐蚀、耐高温、防渗透等特点逐一分析即可．
27、（1）
（2）mga
（3）
【解析】
（1）电压表在使用时必须并联到被测元件上，且滑动触头指在最上端时，电压表的示数为零；所以符合要求的电压表位置如图：
（2）物体所受的重力为G＝mg，
物体放在托盘上，对托盘的压力F＝G＝mg，
由对托盘每施加1N的压力，弹簧的长度就会缩短a，可知弹簧的弹力与伸长量成正比．
所以滑动触头向下移动的距离△L＝mga．
（3）由题意可知，电路中的电流为：
当在托盘中放质量为m的物体时，与电压表并联部分的电阻为：
此时电压表的示数：；
