中考物理一轮复习专题二　作图题课件（鲁科版）

这是一份中考物理一轮复习专题二　作图题课件（鲁科版），共35页。

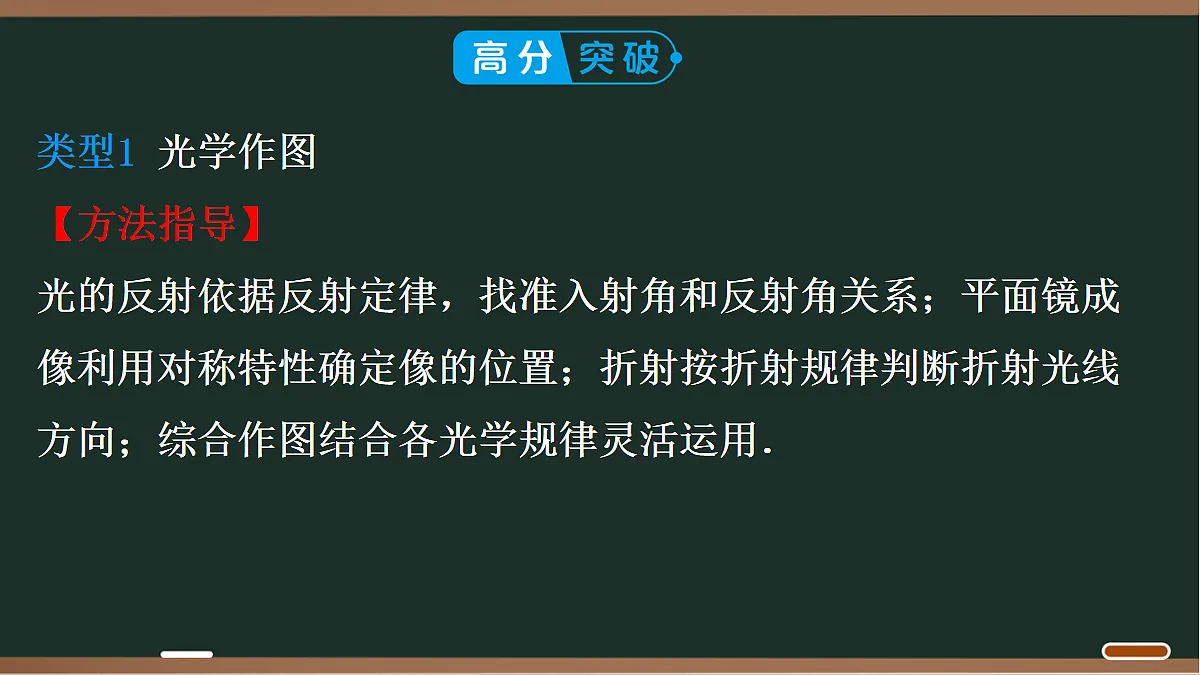

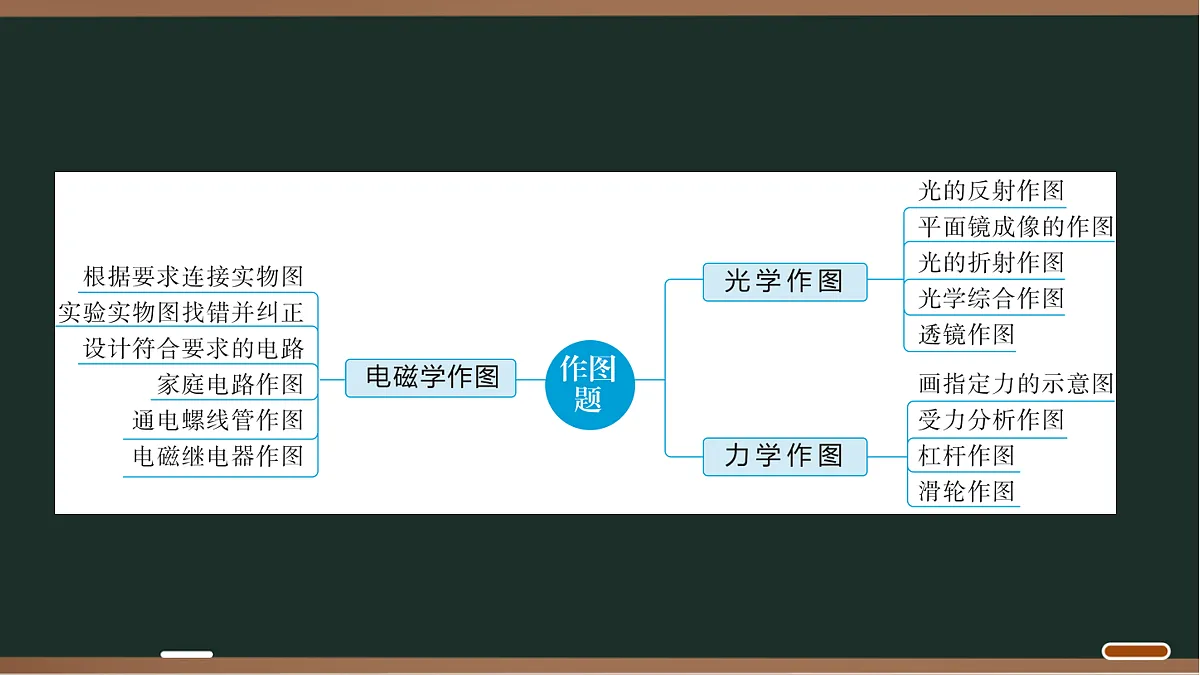

类型1 光学作图【方法指导】光的反射依据反射定律，找准入射角和反射角关系；平面镜成像利用对称特性确定像的位置；折射按折射规律判断折射光线方向；综合作图结合各光学规律灵活运用．

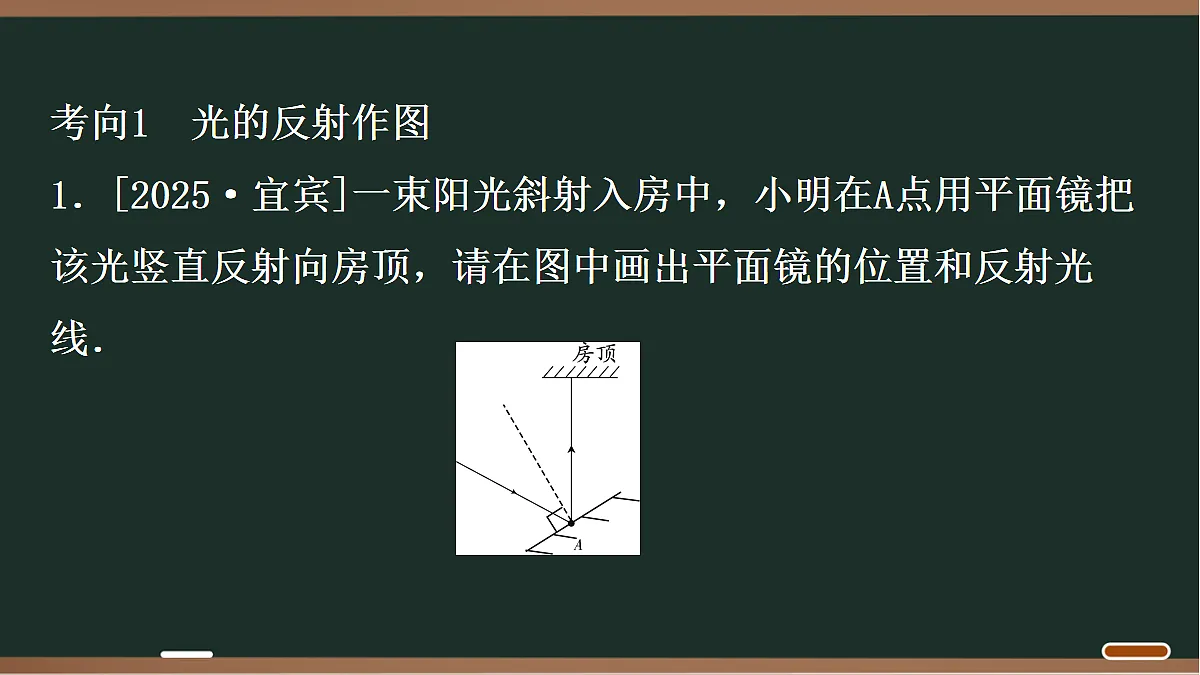

考向1　光的反射作图1．[2025·宜宾]一束阳光斜射入房中，小明在A点用平面镜把该光竖直反射向房顶，请在图中画出平面镜的位置和反射光线．

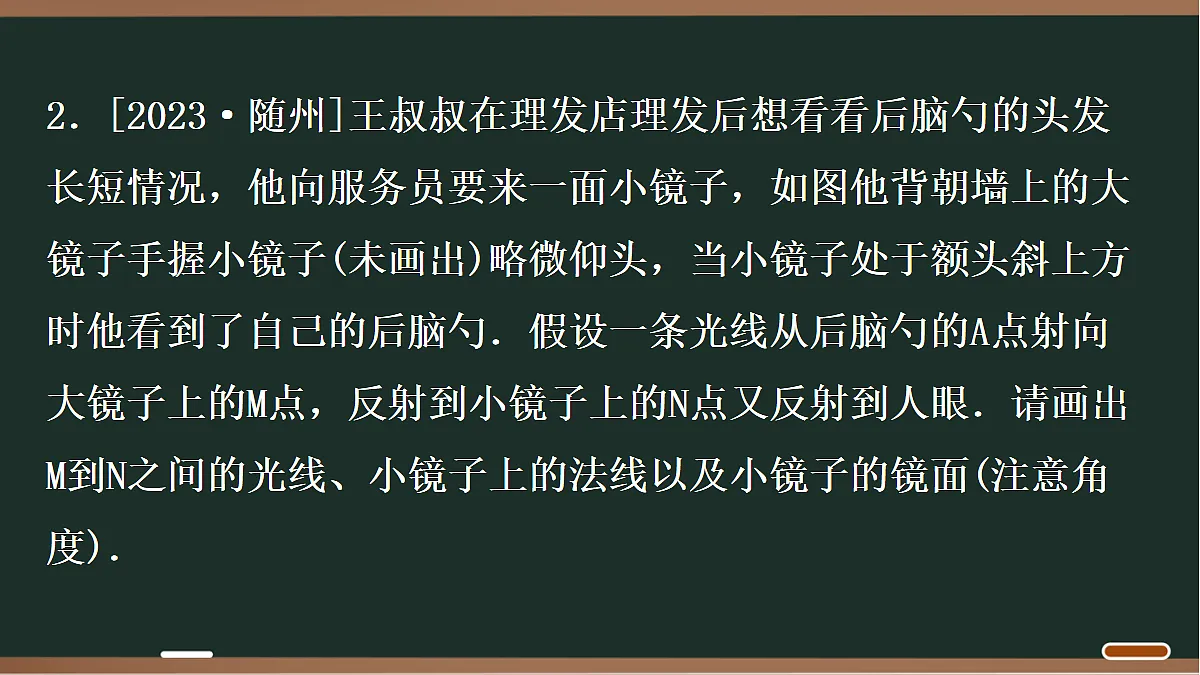

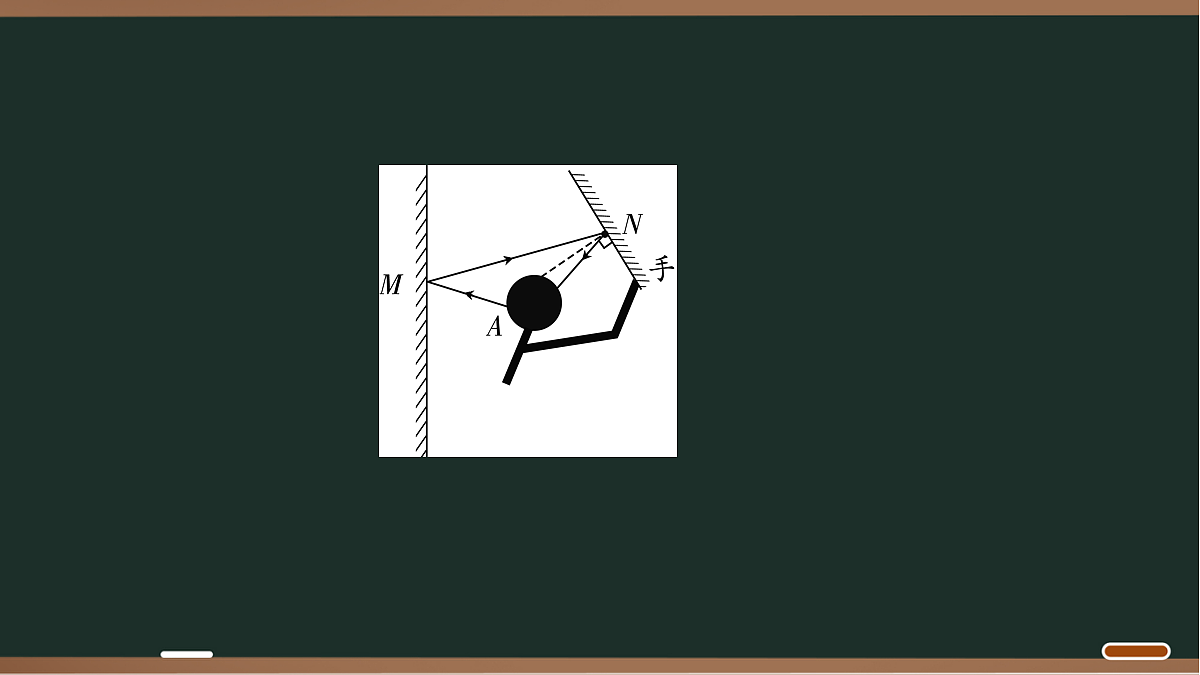

2．[2023·随州]王叔叔在理发店理发后想看看后脑勺的头发长短情况，他向服务员要来一面小镜子，如图他背朝墙上的大镜子手握小镜子(未画出)略微仰头，当小镜子处于额头斜上方时他看到了自己的后脑勺．假设一条光线从后脑勺的A点射向大镜子上的M点，反射到小镜子上的N点又反射到人眼．请画出M到N之间的光线、小镜子上的法线以及小镜子的镜面(注意角度)．

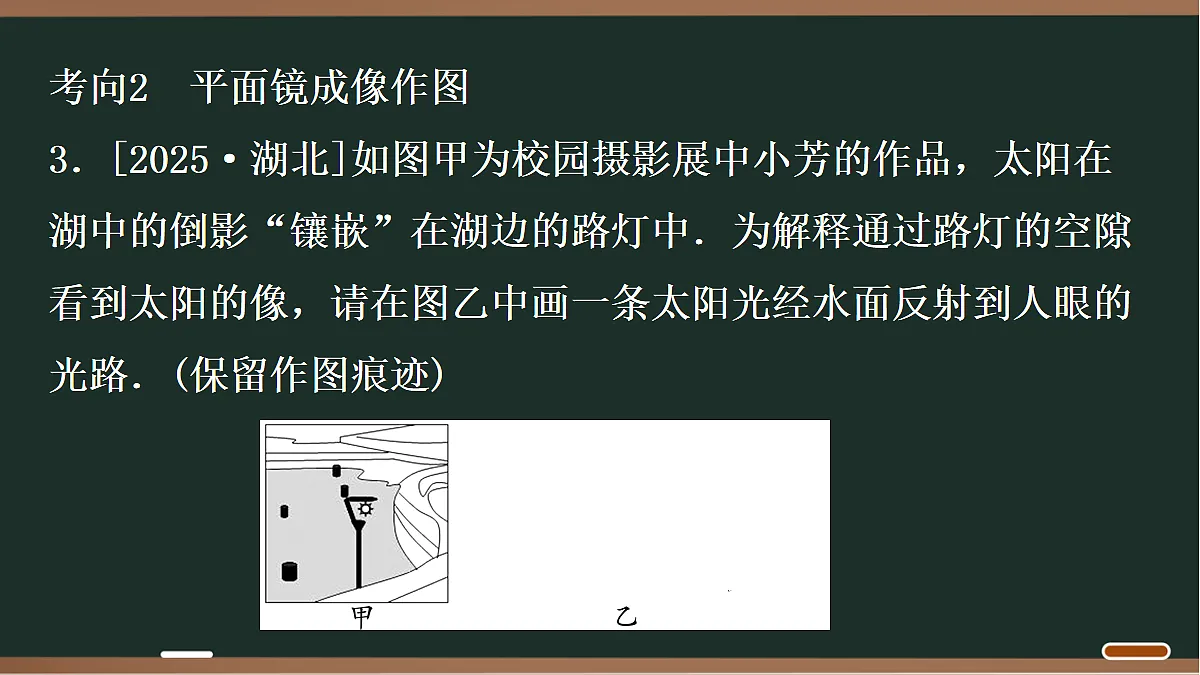

考向2　平面镜成像作图3．[2025·湖北]如图甲为校园摄影展中小芳的作品，太阳在湖中的倒影“镶嵌”在湖边的路灯中．为解释通过路灯的空隙看到太阳的像，请在图乙中画一条太阳光经水面反射到人眼的光路．(保留作图痕迹)

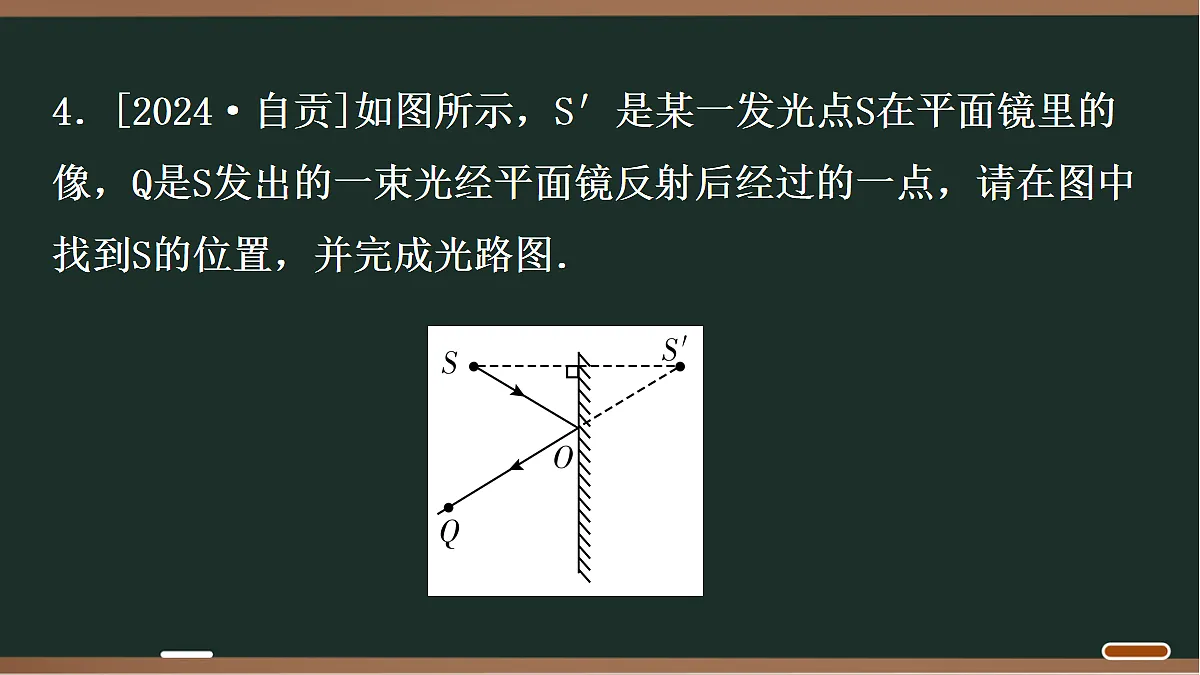

4．[2024·自贡]如图所示，S′是某一发光点S在平面镜里的像，Q是S发出的一束光经平面镜反射后经过的一点，请在图中找到S的位置，并完成光路图．
考向3　光的折射作图5．[2025·凉山州]如图所示，一条光线从空气斜射向水面时发生了反射与折射，OA为反射光线．请在图中画出：(1)入射光线；(2)折射光线的大致位置．
6．[2024·宜宾]如图所示，根据透镜对光的作用，将图中三条光线补充完整．
考向4　光学综合作图7．[2024·达州]一束平行于主光轴的光线，经凸透镜折射后在水面发生反射和折射，请完成光路图．
8．[2024·攀枝花]如图所示，凸透镜主光轴水平，平面镜与主光轴的夹角为45°，一束光线沿竖直方向射向平面镜，请在图中画出入射光线经平面镜反射后再经凸透镜折射的光路图．
类型2 力学作图【方法指导】画指定力规范标注大小、方向、作用点；受力分析全面考虑各种力；杠杆先找支点再确定力臂；滑轮根据省力需求绕线．
考向1　画指定力的示意图9．[2025·河南]我们熟悉的“禾”字在甲骨文中如图甲所示，它形象地表现出沉甸甸的谷穗弯向大地的情景．请在图乙中画出谷穗所受重力的示意图．(O点为谷穗的重心)
10．[2024·河南]如图，手按压水平桌面并向左滑动，可感受到桌面对手的支持力和摩擦力．请以A点为作用点，画出桌面对手的支持力和摩擦力的示意图．
考向2　受力分析作图11．[2025·扬州]如图所示，苹果静止在水平桌面上，作出苹果的受力示意图．
12．[2024·无锡]如图所示，悬挂在绳上的小球处于静止状态，请画出小球的受力示意图．
考向3　杠杆作图13．[2024·长沙]为撬起大石头，小明以O为支点架好撬棒，如图所示．他在A点用最小的力撬起大石头，请画出这个力的示意图．
14．[2024·广元]图甲是压制饺子皮的“神器”，压皮时压杆可视为一个杠杆，图乙是简化示意图，图中O为支点，F2为压饺子皮时作用在B点的阻力．请在图乙中画出压饺子皮时作用在A点的最小动力F1及阻力F2的力臂l2.
考向4　滑轮作图15．[2024·陕西]如图所示，工人向下拉绳来提升重物．请用笔画线代替绳子画出滑轮组的绕线方法．
16．[2015·天水]如图所示，用滑轮组沿水平地面拉动物体A，请画出最省力的绕绳方法．
类型3 电(磁)学图像【方法指导】连实物图按要求连接；找错改错依据电路基本规则；设计电路满足特定条件；家庭、电磁作图遵循对应规范．
考向1　根据要求补充连接实物图17．[2025·陕西]如图所示，请用笔画线代替导线按要求完成电路连接．要求：小灯泡L1与L2串联，电压表测量小灯泡L1两端的电压．
考向2　实验实物图找错并改正18．[2024·呼和浩特]为了测量一个标有“3 V”字样的小灯泡的电阻，小伟同学用两节干电池、标有“20 Ω　2 A”字样的滑动变阻器，以及开关、电压表和电流表设计了如图所示的电路．小伟连接好电路后，检查发现电路中有一根导线连接错误．请你在错误的导线上画“×”，并用笔画线代替导线画出正确的导线．
19．如图所示，小明在做测定值电阻的实验时连接的电路，闭合开关后，经仔细检查后发现电路中有一根导线连接错误，请在图中错误的那根导线上画“×”，并用笔画线代替导线将电路连接正确．
考向3　设计符合要求的电路20．[2024·苏州]在图中完成探究电流与电压关系的电路连接，使滑动变阻器接入电路的阻值最大．
21．[2025·贵州]小明设计了一款可调温电热垫，其调温开关的结构及工作原理如图甲所示，绝缘滑动键上固定有长、短两块铜片，两铜片分别与电源两极相连；拨动滑动键，改变两铜片与a、b、c三个触点的接触方式来切换挡位．图乙是电热垫内部未完成的电路图，若电源两端电压U＝4.8 V，两电阻丝阻值分别为R1＝12 Ω、R2＝4 Ω.不添加器材，请在虚线框内完成电路图，使其满足以下要求：
挡位一：长铜片与a接触，短铜片与b接触，此时R2两端的电压为1.2 V；挡位二：长铜片同时与a、b接触，短铜片与c接触，此时通过R2的电流为1.2 A.
考向4　家庭电路作图22．[2025·深圳]AI机器人逐渐进入我们的生活，如图1为月月同学购买的某款机器人站立在水平地面上，在图中画出月月同学买的机器人受到的重力的示意图．(点O为机器人的重心)．金辉同学若通过三孔插座给机器人充电，插座由单独的开关控制．请在图2中用笔画线表示导线将三孔插座和开关连接在家庭电路中．
考向5　通电螺线管作图23．[2025·吉林]如图所示，请标出通电螺线管的N极并在A点画出磁感线的方向．
24．[2025·昆明一模]通电螺线管上端放一小磁针，闭合开关S后，小磁针静止在如图所示的位置．请在括号里标出：通电螺线管的极性(“N”或“S”)、电源的极性(“＋”或“－”)．
25．[2025·抚顺一模]如图所示的电路中，闭合开关电流表正常工作，弹簧伸长，请在图中画出：(1)磁感线的方向；(2)标出电流表“＋”接线柱的位置．
