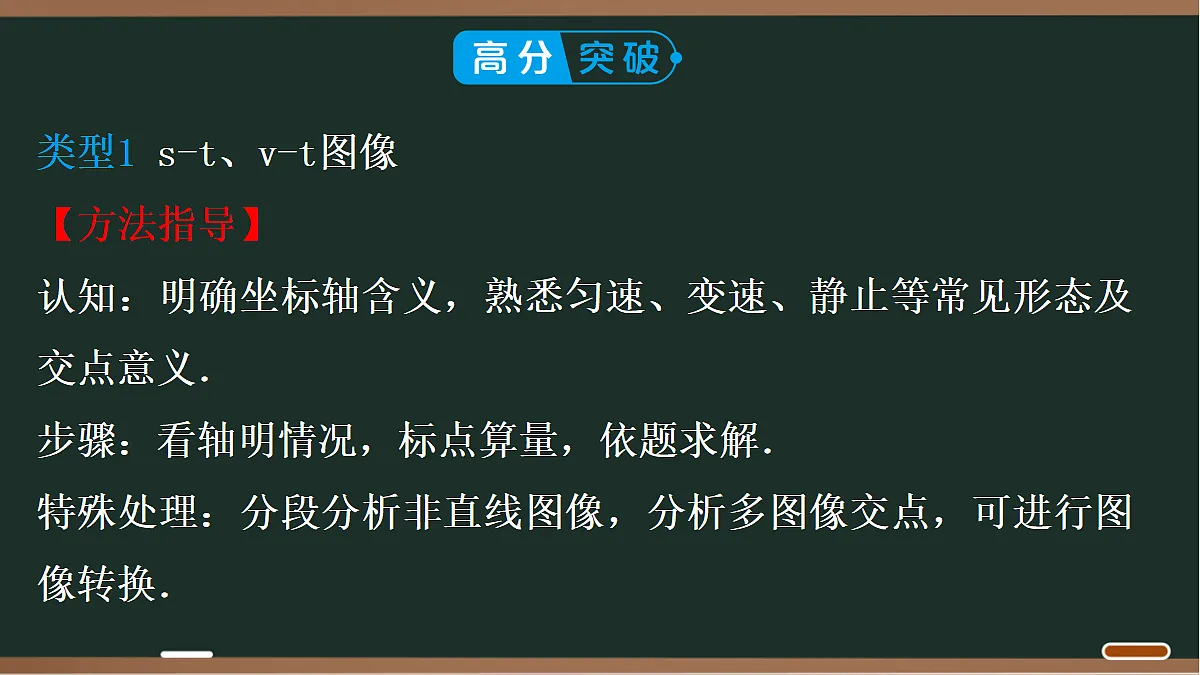

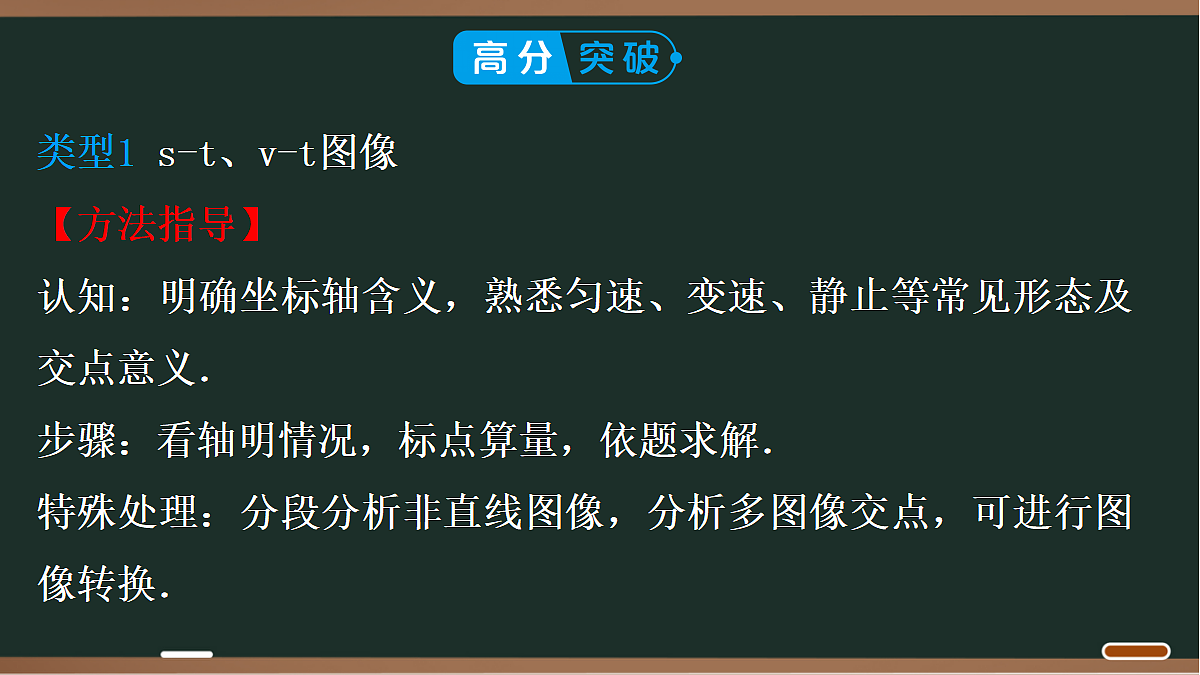

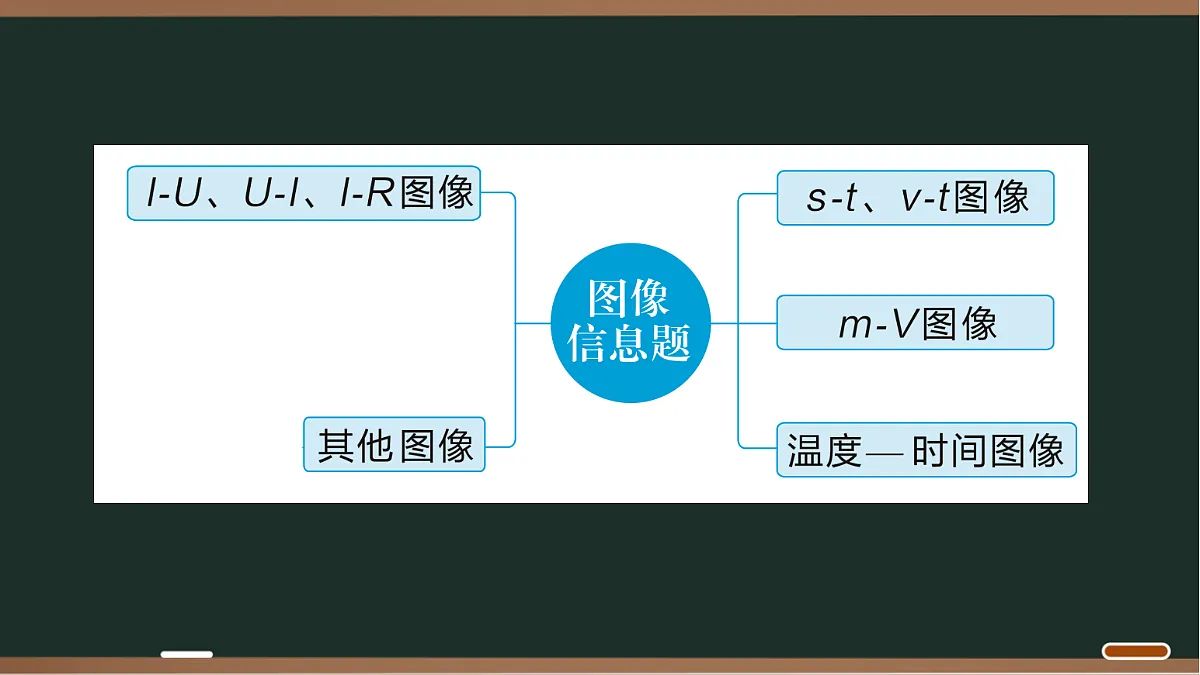

类型1 s-t、v-t图像【方法指导】认知：明确坐标轴含义，熟悉匀速、变速、静止等常见形态及交点意义．步骤：看轴明情况，标点算量，依题求解．特殊处理：分段分析非直线图像，分析多图像交点，可进行图像转换．

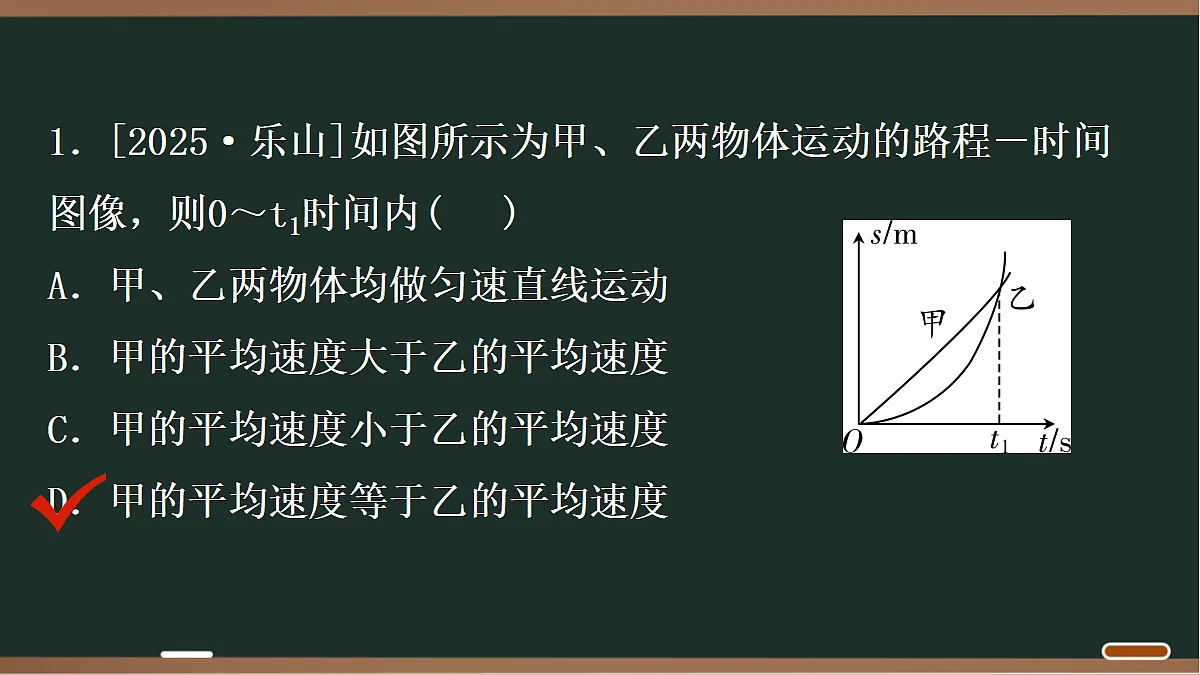

1．[2025·乐山]如图所示为甲、乙两物体运动的路程－时间图像，则0～t1时间内( )A．甲、乙两物体均做匀速直线运动B．甲的平均速度大于乙的平均速度C．甲的平均速度小于乙的平均速度D．甲的平均速度等于乙的平均速度

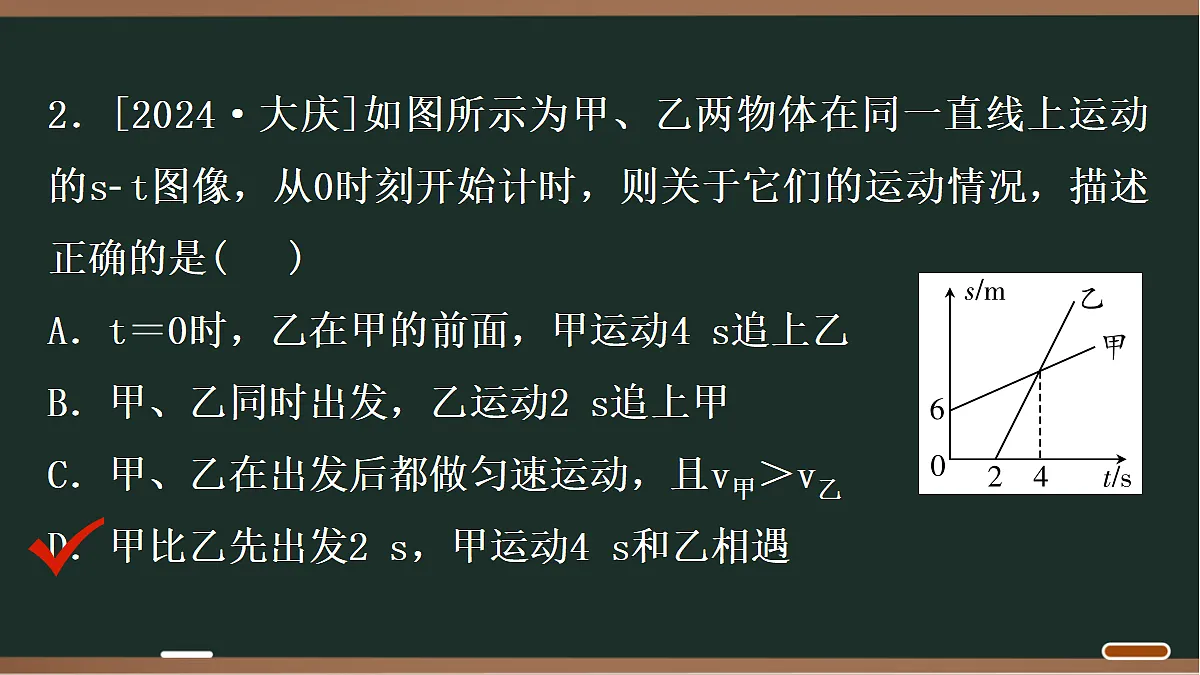

2．[2024·大庆]如图所示为甲、乙两物体在同一直线上运动的s­t图像，从0时刻开始计时，则关于它们的运动情况，描述正确的是( )A．t＝0时，乙在甲的前面，甲运动4 s追上乙B．甲、乙同时出发，乙运动2 s追上甲C．甲、乙在出发后都做匀速运动，且v甲＞v乙D．甲比乙先出发2 s，甲运动4 s和乙相遇

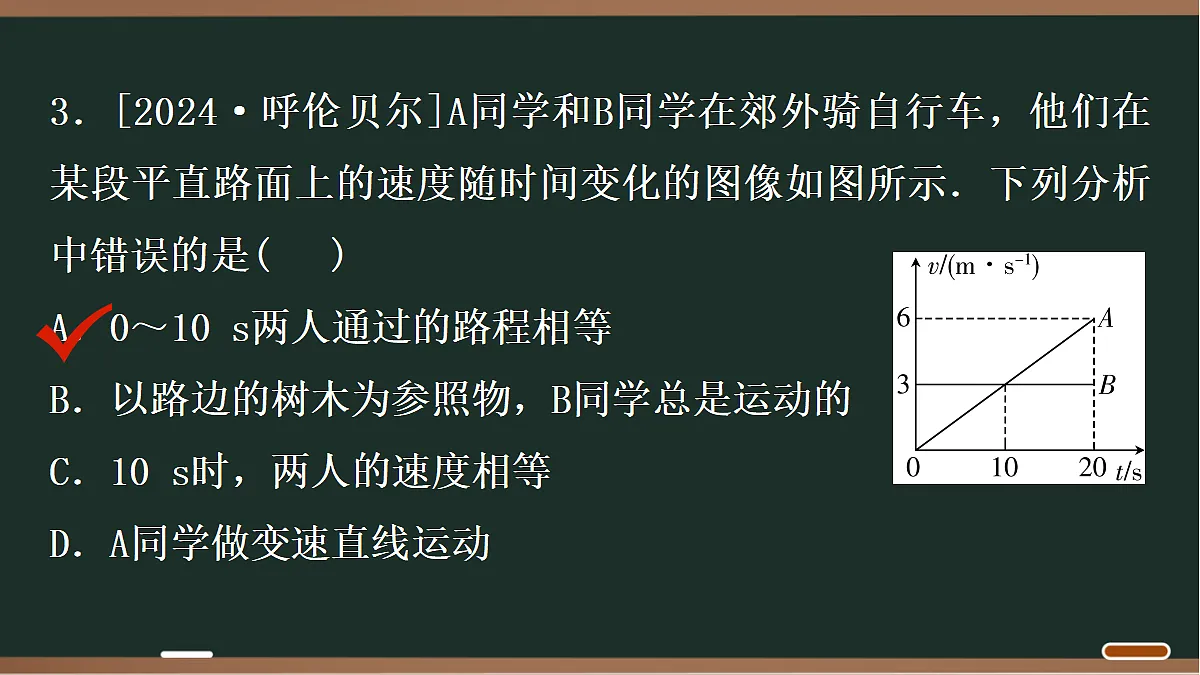

3．[2024·呼伦贝尔]A同学和B同学在郊外骑自行车，他们在某段平直路面上的速度随时间变化的图像如图所示．下列分析中错误的是( )A．0～10 s两人通过的路程相等B．以路边的树木为参照物，B同学总是运动的C．10 s时，两人的速度相等D．A同学做变速直线运动

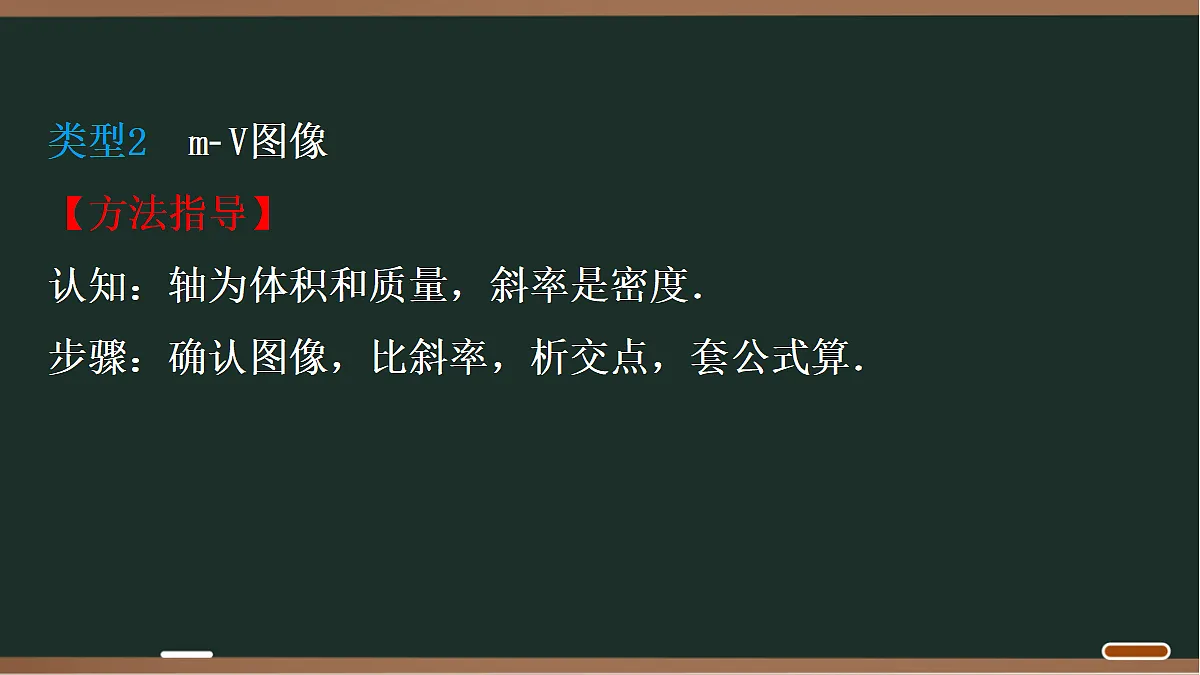

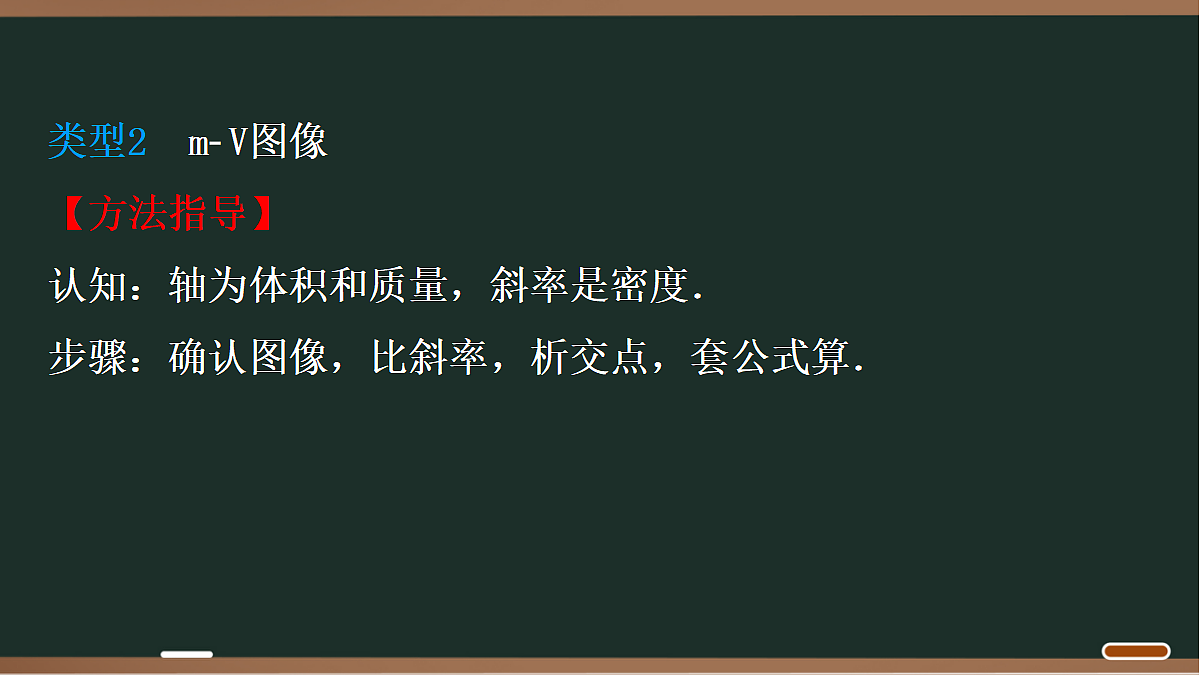

类型2 m­V图像【方法指导】认知：轴为体积和质量，斜率是密度．步骤：确认图像，比斜率，析交点，套公式算．

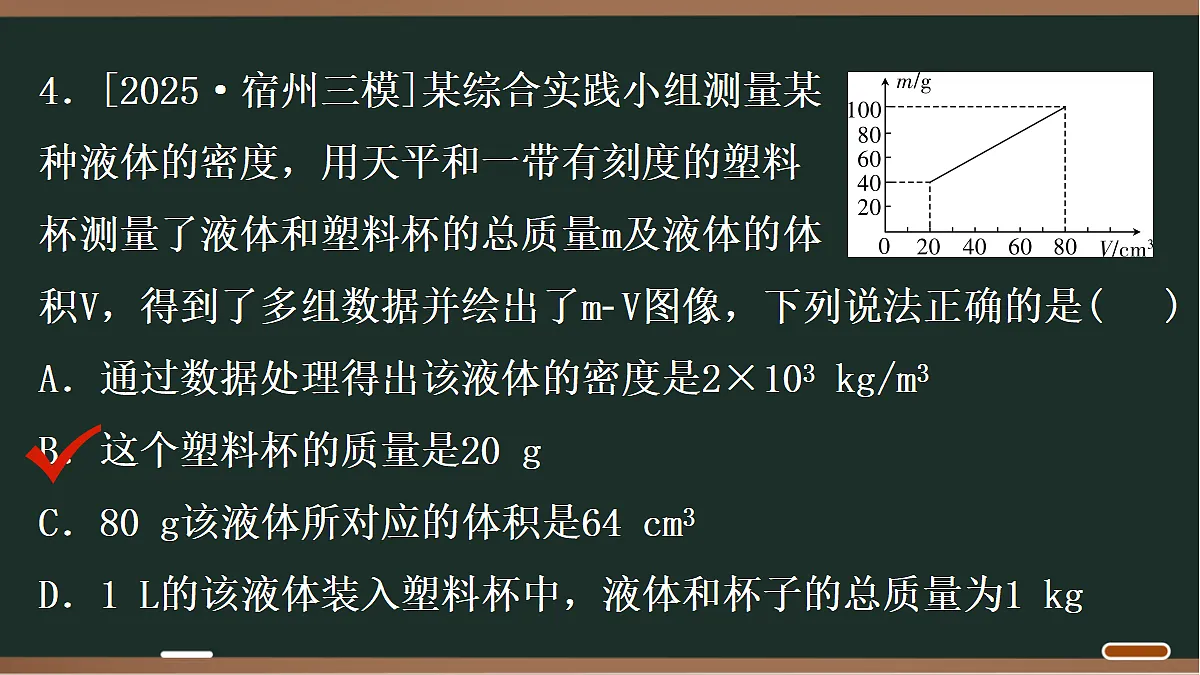

4．[2025·宿州三模]某综合实践小组测量某种液体的密度，用天平和一带有刻度的塑料杯测量了液体和塑料杯的总质量m及液体的体积V，得到了多组数据并绘出了m­V图像，下列说法正确的是( )A．通过数据处理得出该液体的密度是2×103 kg/m3B．这个塑料杯的质量是20 gC．80 g该液体所对应的体积是64 cm3D．1 L的该液体装入塑料杯中，液体和杯子的总质量为1 kg
5．[2022·绥化]在测量液体密度的实验中，测得液体和烧杯的总质量m与液体体积V的关系如图所示，则空烧杯的质量和液体的密度分别为( )A．158 g，0.75 g/cm3 B．90 g，0.9 g/cm3C．140 g，0.9 g/cm3 D．248 g，1.4 g/cm3
类型3 温度—时间图像【方法指导】基本认知明确横纵轴分别代表时间与温度，熟悉晶体(有恒温段)、非晶体(无恒温段)、液体沸腾(达沸点后恒温)图像形态．答题步骤判类型：据有无恒温段区分晶体、非晶体．
定特殊值：找熔点、沸点及对应时间．析阶段：升温、降温阶段比比热容；恒温段明确状态并算吸放热．解问题：结合图像与公式算物质状态、比热容、吸放热等．特殊处理拐点：明确前后状态与温度变化．多物质：对比熔点、沸点等性质．加热方式：考虑等时吸热量与散热条件．
比热比较公式法：变形Q＝ cmΔt结合图像求解．直观法：等热比升温、等温比时间、看图像平陡判比热．
6．[2025·马鞍山三模]在探究冰的熔化特点时，用酒精灯将一定质量的冰从－40 ℃开始加热直至水沸腾，根据实验数据绘制的温度随时间变化的图像如图所示．下列分析正确的是( )A．冰的熔点是0 ℃，水的沸点是99 ℃B．水在沸腾过程中温度不变，说明它的内能不变C．冰的熔化和水的沸腾过程中都需要吸热且温度升高D．由图可知加热时间相同时，冰升温比水快，说明冰的比热容比水小
7．[2025·成都]小雨探究液体的凝固特点：先在两个相同容器中分别装入初温为20℃、质量为100 g的水和某液体M，再各放入一个温度传感器，然后使它们冷却凝固．若单位时间内它们放出的热量相等，用测得的数据绘出两种物质温度随时间变化的图像，如图所示．已知c水＝4.2×103J/(kg·℃)，实验在标准大气压下进行，下列说法正确的是( )
A．液体M的比热容为2.8×103J/(kg·℃)B．液体M放热能力比水放热能力强C．在t2～t4时间段两种物质都是固液共存状态D．从20℃刚好降到0℃时，水放出的热量小于M放出的热量
类型4 I­U、U­I、I­R图像【方法指导】认知：熟悉不同图像坐标轴及特征.步骤：识类型，析特征，挖条件，套公式算.特殊处理：分析非线性电阻和多电阻图像.
8．[2025·四平模拟]如图所示是一个灯泡L和一个定值电阻R的图像．下列分析正确的是( )A．甲为灯泡L的图像B．定值电阻R的阻值为20 ΩC．当电压为零时，灯泡灯丝的电阻为零D．将灯泡L和定值电阻R串联在6 V的电源两端，电路的总功率为1.2 W
9．[2024·泰州]电子技师社团活动中小明对一个暗箱进行研究．暗箱表面有两个接线柱M、N，内部只接有R1和R2两个定值电阻，R1阻值为6 Ω，R2阻值未知．小明用如图甲所示的电路(电源电压不变)进行实验，在S、S1都闭合和S闭合、S1断开的两种情况下，改变电阻箱R0的阻值，读取电流表示数I，绘制了如图乙所示的I随R0变化的曲线．下列判断正确的是( )
A．电源电压为8 VB．电阻R2的阻值是20 ΩC．曲线A是根据开关S、S1都闭合时测得的实验数据绘制的D．暗箱内电阻R1与R2是串联连接的
10．[2025·邯郸三模]如图甲所示电路，电源电压保持不变，此时滑动变阻器R2以最大阻值接入电路，R1与R3为定值电阻，且2R1＝R3，a为电流表或者电压表．闭合开关S、S1，将滑片从最右端向左滑动的过程中，通过R2的电流与R2两端的电压变化的图像如图乙所示．下列分析正确的是( )
A．a表为电流表B．定值电阻R3的阻值10 ΩC．闭合开关S、S1，滑片从最右端向左滑动的过程中，电路总功率最大为1.8 WD．将两表互换位置，只闭合开关S，变阻器滑片移到最左端，电流表示数为0.1 A
11．[2025·重庆三模]如图甲所示的电路中，电源电压保持不变，小灯泡标有“？ V　6 W”的字样，电压表量程为0～15 V，电流表量程为0～0.6 A．在保证电路安全的前提下，先只闭合S1，将Rp的滑片P从某一端移到某一位置a；再只闭合S2，将滑片P从某一端移到某一位置b.两次操作中保证滑片的移动范围达到最大，且根据电流表、电压表绘制的I­U图像如图乙所示，下列说法正确的是( )
A．只闭合S1时，滑片P在最左端时，小灯泡正常发光B．只闭合S1时，小灯泡的功率变化范围是1.35～6 WC．只闭合S2时，R1的功率变化范围是0.9～3.6 WD．任意调节开关状态及滑片位置，电路的总功率最小为5.4 W
类型5 其他图像【方法指导】思路：读轴与点，解形状、斜率、截距和面积．技巧：用解析和排除法，析特殊点，分图像特征，依类型解题．
12．[2024·西宁]如图甲所示为某品牌电热水壶的简化电路，有加热和保温两挡，R1和R2均为阻值不变的发热电阻丝．某次将质量为2 kg，初温为20 ℃的水加热了4 min，电热水壶的加热效率为87.5%，电功率与时间的关系图像如图乙所示[水的比热容c水＝4.2×103 J/(kg·℃)]，下列说法正确的是( )
A．当开关S接2时，电热水壶处于加热状态B．R2的阻值为110 ΩC．加热4 min后，水的末温为70 ℃D．水吸收的热量为4.2×104 J
13．[2021·大庆]如图甲所示，电源电压U恒定不变，R为定值电阻．闭合开关S，在滑动变阻器滑片P从a移向b的过程中，电路的总功率、定值电阻R的功率及滑动变阻器的功率与电流的关系图线如图乙所示，下列说法中正确的是( )
A．滑动变阻器功率为0.72 W滑片位置有2处，此2处电流表示数之和为1 AB．电压表示数与电流表示数比值不变C．电压表示数的减少量与电流表示数的增加量比值减小D．当电流表示数为1 A时，滑动变阻器的滑片P处于a端
14．[2021·营口]如图甲所示的电路中，电源电压保持不变．R0为定值电阻，R为滑动变阻器．闭合开关S，移动滑片P，滑动变阻器消耗的电功率与电流关系的图像如图乙所示．(提示：当R＝R0时，R消耗的功率最大)则下列判断不正确的是( )
A．滑动变阻器的最大阻值是20 ΩB．滑动变阻器消耗的电功率最大时，变阻器的阻值是10 ΩC．电源电压为8 VD．电路消耗的最大电功率为14.4 W
15．[2025·资阳模拟]如图甲所示，放在水平地面上的物体，受到方向不变的水平拉力F的作用，其F­t和v­t图像分别如图乙、丙所示，下列说法正确的是( )
